长输管道的勘察与设计

长输管道工程施工测量技术1.准备工作1.1仪器、工具准备全站仪1套，经纬仪2台，水准仪2台，百米绳2根，50m盘尺4把，GPS（全球定位仪）1台。

1.2技术准备施工前必须准备管道施工测量工作所需的管道平面图、断面图以及有关资料，并要熟悉和校核设计图上的有关数据。

1.3现场准备：请设计交桩。

1.4对桩进行复核、矫正。

把中线成果输入GPS，然后对线路上的桩位对号逐一复核，对有偏差的桩号进行矫正。

2.测量放线2.1测量放线2.1.1用白灰放出管道中心线和占地边界线。

一般地段管道机械化施工作业占地宽度**m，沟内组焊施工作业带宽度为**m。

组对作业带示意图如下：沟上组对沟下组对2.1.2在管道中心线上打百米桩、变坡桩及转角桩。

变坡桩、转角桩上注明桩号、里程、高程，转角桩注明角度、外矢距及切线长。

弹性敷设或冷弯管的转角处，应有始点、中点、末点控制桩及10m加密桩，并用白灰放出弧线。

百米桩、变坡桩及转角桩均采用木桩，其中百米桩40×40×400mm 、变坡桩30×30×300mm ，转角桩50×50×500mm 。

2.1.3对管道线路上的材质、规格、防腐等级变化分界点做出明显标志，即打木桩并把桩顶涂红，在桩的前后标明分界点两边的变化情况。

国家重点保护的珍贵植物、文物等做出明显保护标志，即用栅栏围护，做好警示牌。

2.2一般地段管沟开挖施工测量2.2.1根据管径大小、埋设深度以及土质情况，决定开槽宽度，并在地面上定出槽边线的位置。

2.2.2定平行轴线桩：将控制桩、变坡桩、转角桩平移到堆土一侧，距管沟边线0.2m 处，并在施工作业带边界线上加设百米桩，如下图：2.2.3开挖过程中，采用腰桩控制槽底高程。

在开挖时，在槽坡上（距槽底约1m 左右），钉一排与平行轴线相对应的桩。

用来控制槽底高程，以达到严格控制管道高程的目的，如下图：施工作业带边线 施工作业带边线百米桩平行轴线平行轴线桩管沟边线管沟中心线管沟边线平行轴线桩示意图平行轴线桩腰桩h 下返数腰桩控制槽底示意图2.3跨越管道的施工测量 2.3.1基础的施工测量2.3.1.1基础定位：根据图纸要求，利用经纬仪放出定位轴线，如下图：2.3.1.2基础施工测量根据土质性质确定放坡系数，然后用白灰放出管沟开挖线，并在四周打八个定位小木桩作为控制基础的依据，如下图：2.3.1.3基础高程测量在开挖基坑过程中，根据已有控制桩利用水准仪严格控制高程。

长距离输水管道的安全设计与运行管理随着城市化进程的加速和水资源紧缺的问题日益凸显，长距离输水管道已经成为了国家重点建设的项目之一。

长距离输水管道主要用于城市供水、工业用水、农业灌溉等用途，其安全性、可靠性和稳定性的保障至关重要。

因此，本文旨在阐述长距离输水管道的安全设计与运行管理方面的问题。

一、管道建设时的安全设计1.选址选址是长距离输水管道建设的首要任务，选址之前应进行必要的风险评估和地质勘察，考虑到地质条件、水利工程、环境保护、社会稳定等综合因素，合理确定满足水量和水质要求的最佳输送方案和输水管道的经过地区和路线。

2.管道设计长距离输水管道在设计时应考虑流体力学、结构力学、地质和环境等复杂因素的综合作用，从而确定相应的材料与设计方案。

例如：对于地质条件较复杂的地区可以采用埋地管道，对于管道穿越水体时应考虑对水生生态系统的影响，应采用越过和漂浮管道等技术，以减少对生态环境的影响。

3.安全管理在管道设计时，应考虑到各种不同情况下的安全设施，例如：防洪、防泄漏、防地震等。

对于在活动区域内的输水管道，应预留足够的安全通道，以便随时进行管道维护和管理。

二、管道建成后的安全管理1.巡检和维护在管道建设完成之后,应常规地进行巡检和维护。

针对紧急情况进行相关的预案制定和应急措施的规范化管理。

在巡检中应重点检查管道防护设施是否完整，管道周围是否存在任何外力影响，如车辆、建筑物、工地等。

2.安全培训管道的建设和维护需要大量的人员参与，这些人员必须接受专业的管道安全培训，掌握相关安全知识和技能。

并建立岗位责任制和安全考核制度，对存在安全隐患的人员进行严肃处理。

3.管道检测和监控建立管道安全监控系统，对长距离输水管道进行定期检测和监测。

通过对管道的温度、压力、流量等重要参数的检测，及时发现可能的故障和漏洞，并进行修复。

此外，建立漏损监测系统，对漏损现象进行实时监控和分析,及时了解漏污位置和损失情况，最大限度减少损失。

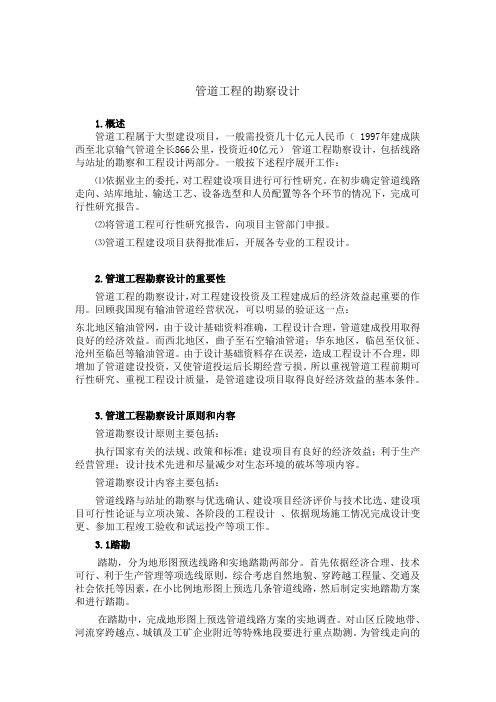

管道工程的勘察设计1.概述管道工程属于大型建设项目，一般需投资几十亿元人民币（ 1997年建成陕西至北京输气管道全长866公里，投资近40亿元）管道工程勘察设计，包括线路与站址的勘察和工程设计两部分。

一般按下述程序展开工作：⑴依据业主的委托，对工程建设项目进行可行性研究。

在初步确定管道线路走向、站库地址、输送工艺、设备选型和人员配置等各个环节的情况下，完成可行性研究报告。

⑵将管道工程可行性研究报告，向项目主管部门申报。

⑶管道工程建设项目获得批准后，开展各专业的工程设计。

2.管道工程勘察设计的重要性管道工程的勘察设计，对工程建设投资及工程建成后的经济效益起重要的作用。

回顾我国现有输油管道经营状况，可以明显的验证这一点：东北地区输油管网，由于设计基础资料准确，工程设计合理，管道建成投用取得良好的经济效益。

而西北地区，曲子至石空输油管道；华东地区，临邑至仪征、沧州至临邑等输油管道。

由于设计基础资料存在误差，造成工程设计不合理，即增加了管道建设投资，又使管道投运后长期经营亏损。

所以重视管道工程前期可行性研究、重视工程设计质量，是管道建设项目取得良好经济效益的基本条件。

3.管道工程勘察设计原则和内容管道勘察设计原则主要包括：执行国家有关的法规、政策和标准；建设项目有良好的经济效益；利于生产经营管理；设计技术先进和尽量减少对生态环境的破坏等项内容。

管道勘察设计内容主要包括：管道线路与站址的勘察与优选确认、建设项目经济评价与技术比选、建设项目可行性论证与立项决策、各阶段的工程设计、依据现场施工情况完成设计变更、参加工程竣工验收和试运投产等项工作。

3.1踏勘踏勘，分为地形图预选线路和实地踏勘两部分。

首先依据经济合理、技术可行、利于生产管理等项选线原则，综合考虑自然地貌、穿跨越工程量、交通及社会依托等因素，在小比例地形图上预选几条管道线路，然后制定实地踏勘方案和进行踏勘。

在踏勘中，完成地形图上预选管道线路方案的实地调查。

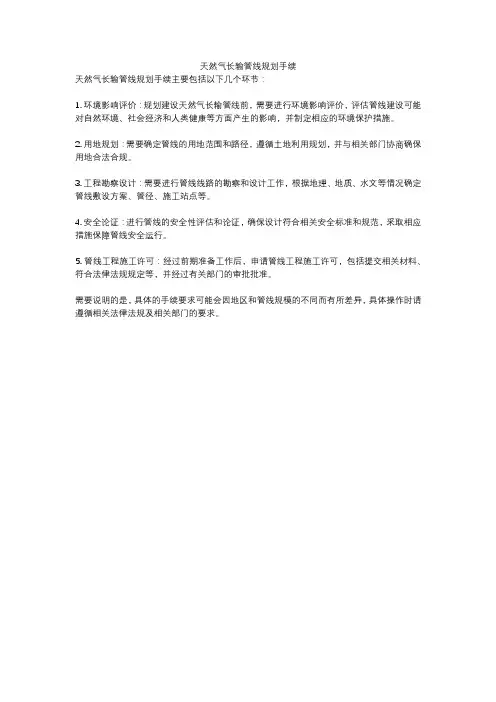

天然气长输管线规划手续
天然气长输管线规划手续主要包括以下几个环节：
1. 环境影响评价：规划建设天然气长输管线前，需要进行环境影响评价，评估管线建设可能对自然环境、社会经济和人类健康等方面产生的影响，并制定相应的环境保护措施。

2. 用地规划：需要确定管线的用地范围和路径，遵循土地利用规划，并与相关部门协商确保用地合法合规。

3. 工程勘察设计：需要进行管线线路的勘察和设计工作，根据地理、地质、水文等情况确定管线敷设方案、管径、施工站点等。

4. 安全论证：进行管线的安全性评估和论证，确保设计符合相关安全标准和规范，采取相应措施保障管线安全运行。

5. 管线工程施工许可：经过前期准备工作后，申请管线工程施工许可，包括提交相关材料、符合法律法规规定等，并经过有关部门的审批批准。

需要说明的是，具体的手续要求可能会因地区和管线规模的不同而有所差异，具体操作时请遵循相关法律法规及相关部门的要求。

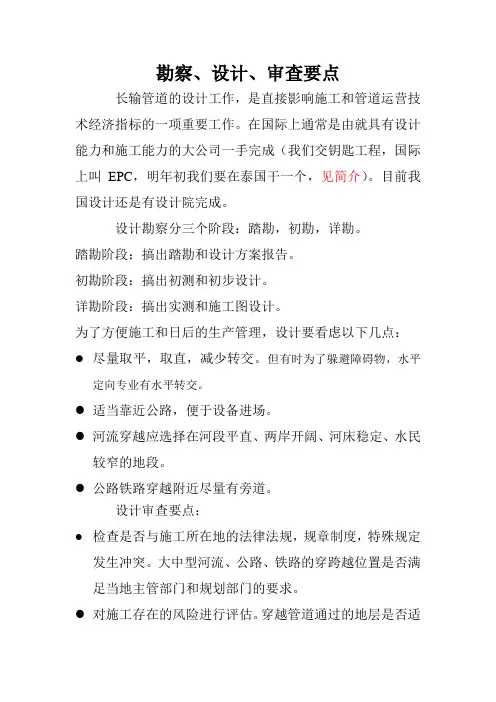

勘察、设计、审查要点长输管道的设计工作，是直接影响施工和管道运营技术经济指标的一项重要工作。

在国际上通常是由就具有设计能力和施工能力的大公司一手完成（我们交钥匙工程，国际上叫EPC，明年初我们要在泰国干一个，见简介）。

目前我国设计还是有设计院完成。

设计勘察分三个阶段：踏勘，初勘，详勘。

踏勘阶段：搞出踏勘和设计方案报告。

初勘阶段：搞出初测和初步设计。

详勘阶段：搞出实测和施工图设计。

为了方便施工和日后的生产管理，设计要看虑以下几点：●尽量取平，取直，减少转交。

但有时为了躲避障碍物，水平定向专业有水平转交。

●适当靠近公路，便于设备进场。

●河流穿越应选择在河段平直、两岸开阔、河床稳定、水民较窄的地段。

●公路铁路穿越附近尽量有旁道。

设计审查要点：●检查是否与施工所在地的法律法规，规章制度，特殊规定发生冲突。

大中型河流、公路、铁路的穿跨越位置是否满足当地主管部门和规划部门的要求。

●对施工存在的风险进行评估。

穿越管道通过的地层是否适宜此穿越方式，埋深是否符合规范要求。

●与其它施工方案进行经济、工期、质量等方面的对比。

●穿越设计采用的水文参数是否为该穿越工程等级相应的设计洪水频率下的水文资料。

●大开挖穿越有无稳管和水工保护措施。

●定向钻穿越曲线的布置是否合理，入、出点选择是否适当，两岸有无足够的施工场地。

●定向钻穿越径向屈曲失稳核算是否符合规范要求。

●水下隧道穿越的竖井位置是否合适，是否满足当地水务部门和规划部门的要求。

●山体隧道的洞口位置、衬砌型式选择是否合理，地质条件是否适合。

●穿越对环境保护的影响，有无认真的论述和适宜的措施，是否与周围环境相协调。

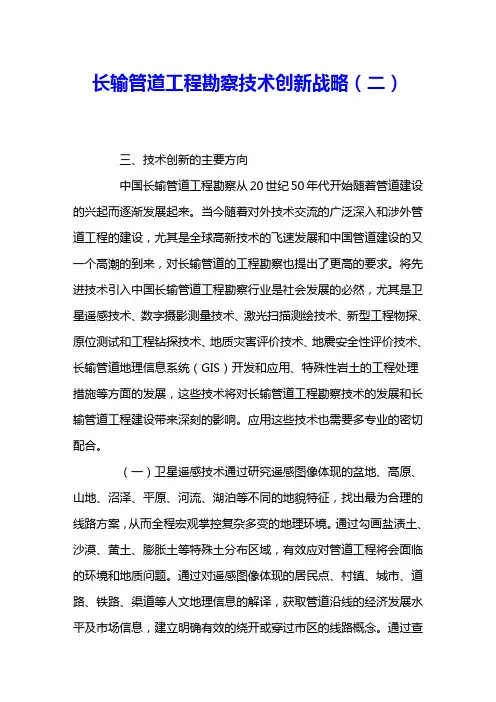

长输管道工程勘察技术创新战略（二）三、技术创新的主要方向中国长输管道工程勘察从20世纪50年代开始随着管道建设的兴起而逐渐发展起来。

当今随着对外技术交流的广泛深入和涉外管道工程的建设，尤其是全球高新技术的飞速发展和中国管道建设的又一个高潮的到来，对长输管道的工程勘察也提出了更高的要求。

将先进技术引入中国长输管道工程勘察行业是社会发展的必然，尤其是卫星遥感技术、数字摄影测量技术、激光扫描测绘技术、新型工程物探、原位测试和工程钻探技术、地质灾害评价技术、地震安全性评价技术、长输管道地理信息系统（GIS）开发和应用、特殊性岩土的工程处理措施等方面的发展，这些技术将对长输管道工程勘察技术的发展和长输管道工程建设带来深刻的影响。

应用这些技术也需要多专业的密切配合。

（一）卫星遥感技术通过研究遥感图像体现的盆地、高原、山地、沼泽、平原、河流、湖泊等不同的地貌特征，找出最为合理的线路方案，从而全程宏观掌控复杂多变的地理环境。

通过勾画盐渍土、沙漠、黄土、膨胀土等特殊土分布区域，有效应对管道工程将会面临的环境和地质问题。

通过对遥感图像体现的居民点、村镇、城市、道路、铁路、渠道等人文地理信息的解译，获取管道沿线的经济发展水平及市场信息，建立明确有效的绕开或穿过市区的线路概念。

通过查明城市的街道、街区、立交桥、机场等市政现状，规划新的城市管网系统等等，遥感技术使管道工程技术人员能够获得更高品质的勘察成果。

遥感在管道工程领域的应用在快速拓展和深入。

中油四维工程勘察有限公司已经应用并可以处理中国CBERS1、美国陆地卫星Landsat5 TM和Landsat7 ETM+、法国SPOT-1、2、4卫星等多种卫星数据以及多元影像数据的融合成果，为多项国内外管道工程服务，并将进一步利用卫星成像雷达数据，包括加拿大radarsat1、欧洲ers1，2、日本jers、以及高分辨率商用卫星数据，像iknors 卫星，以及法国2002年5月发射的SPOT-5等。

陆上石油天然气长输管道建设项目安全设施设计编制导则（试行）1适用范围本导则适用于中华人民共和国境内新建、改建、扩建的陆上石油天然气长输管道（以下简称油气管道）及其辅助储存设施建设项目安全设施设计的编制。

油气管道起始点为：海上油气田输出的油气管道，以陆岸终端出站点为起点；进口油气管道，以进国境首站为起点；陆上油气田（厂）输出的油气管道，以油气管道首站为起点。

油气管道终点为与下游用户（包括炼油厂、港口码头、油库、城镇燃气门站等）计量交接的末站或分输站。

2术语和定义2.1油气管道油气管道是指输送石油和天然气（石油包括原油、成品油和液化石油气〈LPG〉，天然气包括天然气、煤制气和页岩气等）的管道及其附属设施（不包括城镇燃气管道和炼油、化工等企业厂区内管道）。

2.2安全设施安全设施是指在油气管道输送过程中用于预防、控制、减少和消除事故所采用的设备、设施及其他技术措施的总称。

3设计依据3.1建设项目批复文件列出建设项目的审批、核准（备案）文件，可研批复，安全条件审查意见书和初步设计委托书，并标注文号。

3.2国家、行业及地方相关法律、法规、规章及规范性文件列出建设项目适用的现行国家、行业及地方有关安全生产的相关法律、法规、规章及规范性文件，宜按法律-法规-规章-规范性文件顺序排列，并标注发布机构、文号和施行日期。

包括但不限于：《中华人民共和国安全生产法》《中华人民共和国特种设备安全法》《中华人民共和国防震减灾法》《中华人民共和国石油天然气管道保护法》《中华人民共和国文物保护法》《中华人民共和国水土保持法》《中华人民共和国防洪法》《中华人民共和国消防法》《中华人民共和国水法》《中华人民共和国森林法》《中华人民共和国土地管理法》《中华人民共和国突发事件应对法》-1-《公路安全保护条例》《铁路安全管理条例》《电力设施保护条例》《危险化学品安全管理条例》《危险化学品建设项目安全监督管理办法》《防雷减灾管理办法》3.3国家、行业及其他相关标准、规范列出建设项目引用的有关安全的国家、行业及其他相关标准、规范，名称后应标注标准号和年号，宜按国家标准-行业标准-其他相关标准、规范的顺序排列，并按照专业进行排序。
