一.PLRD 软件简介欢迎您使用长距离油气水管道线路施工图设计软件。
长距离油气水管道线路施工图设计软件(简称PLRD软件)是集管道工艺计算、强度计算、穿跨越计算和线路施工图设计为一体的综合性软件。
由文件管理、信息录入、线路施工图设计、工艺计算、强度计算、穿跨越计算、窗口管理和帮助等部分组成。
本软件与工程测量纵断面图CAD系统相衔接，可形成勘察、设计一体化设计软件。
用户只需提供由工程测量纵断面图CAD系统形成的纵断面图形文件即可利用本软件进行线路施工图自动设计。
使用PLRD软件可以大大降低设计人员的劳动强度，提高劳动生产率和成图质量，加快设计进度，提高设计计算的准确性。
二.如何使用PLRD 软件单击屏幕左下角的开始按钮，选择开始菜单中的程序，在程序组中找到本软件的快捷方式，然后单击该快捷方式即可运行本软件。
在开始进行一条新管道的设计工作之前，首先用鼠标单击“文件”主菜单项，然后选择下拉菜单中的“初始化设计数据文件”菜单项将原来的数据文件删除。
如果想保存原来的设计数据文件，应在“初始化设计数据文件”之前执行“设计数据文件备份”功能。
分别选择“装入地质信息文件”、“装入土壤电阻率信息文件”和“装入管材防腐信息文件”功能将地质专业和防腐专业提供的相应磁盘文件复制到软件工作目录中。
若这些文件不是采用磁盘文件提供，可用“信息录入”功能建立。
选择“装入线路测量图文件”功能将测量专业提供的线路测量图文件由软盘复制到软件的工作目录中。
单击“施工图”主菜单项，选择下拉菜单中的“绘制线路施工图”子菜单项进入AUTO CAD绘图系统。
在CAD绘图系统下，用鼠标点取下拉菜单或屏幕菜单中的“打开图件”选择线路测量图文件，根据提示建立基本参数，然后点取“读断面线”生成测量数据文件，点取“定变坡点”生成变坡点数据文件，然后点取“返回系统”退到主控菜单（当CAD系统提示是否保存当前设计图时，请选择否）。
也可以再打开其他线路测量图文件，建立其基本参数，生成其测量数据文件和变坡点数据文件，然后再返回系统。
勘察设计报告用什么软件引言在进行勘察设计工作时，科技的发展为我们提供了丰富多样的软件工具。
这些软件能够帮助工程师们更加高效准确地进行勘察设计，提高工作效率。
本文将介绍一些常用的勘察设计软件，为读者选取适合自己需求的软件提供一些建议。
1. CAD设计软件CAD（计算机辅助设计）软件是一类应用广泛的设计工具。
在勘察设计中，CAD软件可用于制作勘察图纸、平面图和剖面图等。
它提供了各种绘制图形和测量工具，能够精确地表达各种建筑结构、地形特点和测量数据。
AutoCAD和SketchUp是常用的CAD软件，其中AutoCAD具有强大的功能和广泛的应用领域，而SketchUp则更加适合用于建筑建模和设计。
2. GIS软件GIS（地理信息系统）软件主要用于分析、管理和可视化地理空间数据。
在勘察设计工作中，GIS软件可以用于地理信息的整合、数据的处理和图形的展示。
例如，ArcGIS是一款功能强大的GIS软件，可以用于地图制作、地形分析和地理数据查询等。
相比之下，QGIS是一款免费、开源的GIS软件，具有基本的GIS功能，并且易于学习和使用。
根据自己的需求和预算选择合适的GIS软件，可以大大提高勘察设计工作的效率。
3. 水文软件在涉及到水文勘察的设计工作中，水文软件可以帮助工程师们进行水文数据的分析和模拟。
例如，HEC-HMS（水文模拟系统）是一款常用的水文软件，可以用于流域水文过程的模拟，包括洪水预报、水量计算和河流径流等。
另外，SWMM（城市水文模型）也是一款颇具影响力的水文软件，可用于城市雨水系统的模拟和规划。
根据研究对象的特点和目的，选择合适的水文软件有助于提高勘察设计的准确性和可行性。
4. 地质软件地质软件在勘察设计中发挥着重要的作用，可以用于地质数据采集、勘察图纸绘制和地质模型构建等。
例如，RockWorks是一款专业的地质数据处理和分析软件，广泛应用于岩土工程领域，能够进行地质勘察和地质参数计算等工作。

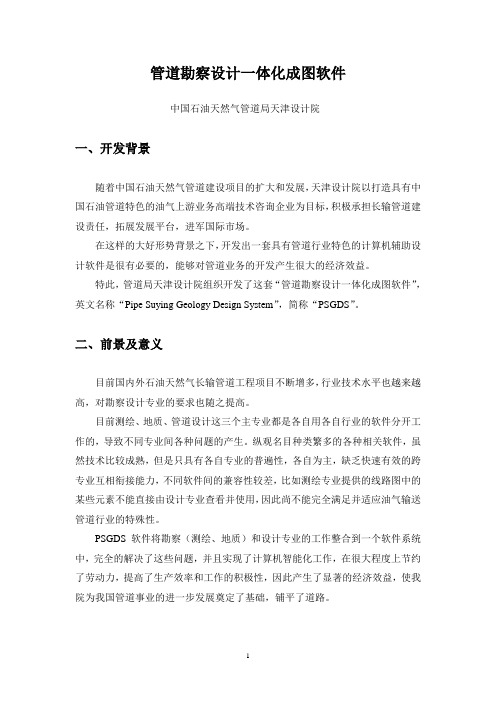

管道勘察设计一体化成图软件中国石油天然气管道局天津设计院一、开发背景随着中国石油天然气管道建设项目的扩大和发展，天津设计院以打造具有中国石油管道特色的油气上游业务高端技术咨询企业为目标，积极承担长输管道建设责任，拓展发展平台，进军国际市场。
在这样的大好形势背景之下，开发出一套具有管道行业特色的计算机辅助设计软件是很有必要的，能够对管道业务的开发产生很大的经济效益。
特此，管道局天津设计院组织开发了这套“管道勘察设计一体化成图软件”，英文名称“Pipe Suying Geology Design System”，简称“PSGDS”。
二、前景及意义目前国内外石油天然气长输管道工程项目不断增多，行业技术水平也越来越高，对勘察设计专业的要求也随之提高。
目前测绘、地质、管道设计这三个主专业都是各自用各自行业的软件分开工作的，导致不同专业间各种问题的产生。
纵观名目种类繁多的各种相关软件，虽然技术比较成熟，但是只具有各自专业的普遍性，各自为主，缺乏快速有效的跨专业互相衔接能力，不同软件间的兼容性较差，比如测绘专业提供的线路图中的某些元素不能直接由设计专业查看并使用，因此尚不能完全满足并适应油气输送管道行业的特殊性。
PSGDS软件将勘察（测绘、地质）和设计专业的工作整合到一个软件系统中，完全的解决了这些问题，并且实现了计算机智能化工作，在很大程度上节约了劳动力，提高了生产效率和工作的积极性，因此产生了显著的经济效益，使我院为我国管道事业的进一步发展奠定了基础，铺平了道路。
三、软件开发概述由于PSGDS软件所要解决的问题跨越测绘、地质、管道设计三个专业，涉及到的信息量大，故开发难度较大，研发也周期比较长。
3.1 信息前期采集开发前期我们积极的咨询了富有多年实际工作经验的老师傅们，获取他们实践中的经验知识，深入了解工作中实际存在的各类问题。
同时收集并研究了大量国内外常用的行业软件，并对这些成熟的软件进行了优点和缺点的分析归纳总结。

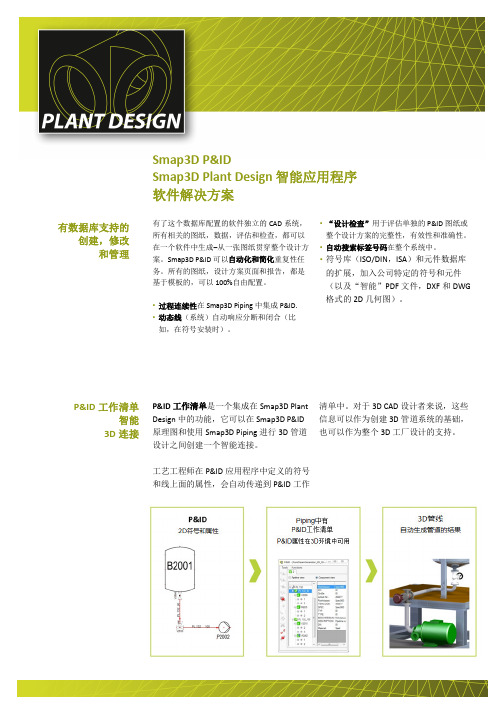

Smap3D P&IDSmap3D Plant Design 智能应用程序 软件解决方案有了这个数据库配置的软件独立的CAD 系统，所有相关的图纸，数据，评估和检查，都可以在一个软件中生成–从一张图纸贯穿整个设计方案。
Smap3D P&ID 可以自动化和简化重复性任务。
所有的图纸，设计方案页面和报告，都是基于模板的，可以100%自由配置。
• 过程连续性在Smap3D Piping 中集成P&ID. • 动态线（系统）自动响应分断和闭合（比如，在符号安装时）。
• “设计检查”用于评估单独的P&ID 图纸或整个设计方案的完整性，有效性和准确性。
• 自动搜索标签号码在整个系统中。
• 符号库（ISO/DIN ，ISA ）和元件数据库的扩展，加入公司特定的符号和元件（以及“智能”PDF 文件，DXF 和DWG 格式的2D 几何图）。
P&ID 工作清单是一个集成在Smap3D Plant Design 中的功能，它可以在Smap3D P&ID 原理图和使用Smap3D Piping 进行3D 管道设计之间创建一个智能连接。
工艺工程师在P&ID 应用程序中定义的符号和线上面的属性，会自动传递到P&ID 工作清单中。
对于3D CAD 设计者来说，这些信息可以作为创建3D 管道系统的基础，也可以作为整个3D 工厂设计的支持。
P&ID 工作清单智能3D 连接有数据库支持的创建，修改和管理Smap3D Piping集成在CAD环境中的管道设计Smap3D Piping把CAD系统变成一个高性能的工厂工程解决方案。
作为一个现代和创新的软件解决方案，Smap3D Piping深入集成在3D CAD系统。
这样，就可以在单独的CAD系统中使用3D Piping程序。
我们也正在开发完全独立的解决方案。
• 在CAD系统中，用线的形式，画出所需管线的中心点路径。
优秀工程勘察设计计算机软件随着科技的不断发展，工程勘察设计领域也不断涌现出新的计算机软件，这些软件不仅提高了工作效率，且优化了工程设计方案，改进了工程实施过程，降低了工程建设成本。
下面将从功能、应用和发展三个方面探讨优秀工程勘察设计计算机软件。
一、功能优秀的工程勘察设计计算机软件至少具备以下几个方面的功能：1.勘察设计数据库的构建：软件能够对勘察工作中得到的资料进行系统性的组织和整理，并将这些数据保存在一台或多台计算机上，方便随时使用。
2.勘察设计计算分析：通过对勘察工作中得到的数据进行计算和分析，结合工程设计的要求和标准，可以得出最优化的设计方案，并对设计方案进行更加精确的计算。
3.工程图形绘制：软件能够绘制工程项目中所需的所有图形，具备复杂多变的几何计算和绘图功能。
4.施工计划编制：软件可以根据施工要求、工程进度、材料和设备供应等情况编制合理的施工计划，并对施工进度进行跟踪和调整。
5.工程成本分析：软件可以对工程总成本进行分析和预算，并能够对各个分项工程的成本进行详细统计和分析，为施工单位提供决策支持。
二、应用优秀的工程勘察设计计算机软件被广泛应用于各类工程领域，包括政府、军事、私营和公共领域，主要应用于以下几个方面：1.建筑工程：软件用于建筑工程的勘察、设计、施工和管理，可以提高建筑工程的质量和效率，减少建筑施工中的风险。
2.地质工程：软件在地质工程领域中的应用，主要用于勘察调查、数据处理和地质模拟，提高了地质勘察和工程设计的精度。
3.水利工程：软件在水利工程领域中的应用，主要用于水文、水动力、水质模拟和数值计算，既保证了水利工程的安全性，也提高了水利工程的效率。
4.铁路工程：软件在铁路工程中的应用，主要用于线路设计、精度计算、列车运行模拟和维修管理等方面，提高了铁路工程的安全性和效率。
三、发展未来的优秀工程勘察设计计算机软件将继续发展和完善，这种软件不仅要适用于当前的工程需求，还必须具备未来更加复杂的工程需求。
勘测师行业中的测绘软件与工具应用随着科技的不断进步，测绘工作已经逐渐摆脱了传统的手工测量方式，转变为依赖于现代化的测绘软件与工具。
这些软件与工具以其精准度、高效率和便捷性而在勘测师行业中得以广泛应用。
本文将探讨勘测师行业中测绘软件与工具的应用情况，并分析其作用和优点。
一、测绘软件的应用1. CAD（计算机辅助设计）软件CAD软件是勘测师行业最常用的软件之一。
通过CAD软件，勘测师可以精确地绘制建筑平面图、地形图和道路图等。
CAD软件提供了强大的绘图和编辑功能，使绘图过程更加高效和准确。
此外，CAD软件还能实现三维建模，为勘测工作提供更全面的视角。
2. GIS（地理信息系统）软件GIS软件在测绘师行业中起到了至关重要的作用。
它能够将大量的空间和属性数据整合在一起，形成可视化的地图信息。
通过GIS软件，勘测师可以对地理信息进行分析和处理，提供全面、准确的空间数据支持。
此外，GIS软件还能与其他软件相互配合，实现数据共享和集成。
3. 遥感软件遥感软件通过对遥感图像的处理和分析，为勘测师提供了丰富的地理信息。
遥感软件具备高分辨率和多波段等特点，能够获取大范围、大面积的地理信息。
勘测师可以利用遥感软件识别地形特征、监测环境变化和分析地质构造等。
遥感软件在测绘行业中的应用，极大地提高了勘测师的工作效率和数据准确性。
二、测绘工具的应用1. 全站仪全站仪是勘测师在实地测量中常用的工具之一。
全站仪具备测角、测距、测高等功能，能够实现对地点坐标的快速测量。
全站仪采用电子元件替代传统的测量设备，提高了测量的精度和准确性，同时也简化了勘测工作流程。
2. GPS（全球定位系统）GPS技术广泛应用于勘测师行业中的定位和导航工作。
勘测师可以通过GPS接收器获取卫星信号，并计算出测量点的准确坐标。
GPS技术不受天气和地形的影响，能够在各种复杂环境中提供精确的定位数据，为勘测工作提供了可靠的支持。
3. 激光测距仪激光测距仪是一种精确测量距离的工具。
管道勘察设计一体化成图软件中国石油天然气管道局天津设计院一、开发背景随着中国石油天然气管道建设项目的扩大和发展，天津设计院以打造具有中国石油管道特色的油气上游业务高端技术咨询企业为目标，积极承担长输管道建设责任，拓展发展平台，进军国际市场。
在这样的大好形势背景之下，开发出一套具有管道行业特色的计算机辅助设计软件是很有必要的，能够对管道业务的开发产生很大的经济效益。
特此，管道局天津设计院组织开发了这套“管道勘察设计一体化成图软件”，英文名称“Pipe Suying Geology Design System”，简称“PSGDS”。
二、前景及意义目前国内外石油天然气长输管道工程项目不断增多，行业技术水平也越来越高，对勘察设计专业的要求也随之提高。
目前测绘、地质、管道设计这三个主专业都是各自用各自行业的软件分开工作的，导致不同专业间各种问题的产生。
纵观名目种类繁多的各种相关软件，虽然技术比较成熟，但是只具有各自专业的普遍性，各自为主，缺乏快速有效的跨专业互相衔接能力，不同软件间的兼容性较差，比如测绘专业提供的线路图中的某些元素不能直接由设计专业查看并使用，因此尚不能完全满足并适应油气输送管道行业的特殊性。
PSGDS软件将勘察（测绘、地质）和设计专业的工作整合到一个软件系统中，完全的解决了这些问题，并且实现了计算机智能化工作，在很大程度上节约了劳动力，提高了生产效率和工作的积极性，因此产生了显著的经济效益，使我院为我国管道事业的进一步发展奠定了基础，铺平了道路。
三、软件开发概述由于PSGDS软件所要解决的问题跨越测绘、地质、管道设计三个专业，涉及到的信息量大，故开发难度较大，研发也周期比较长。
3.1 信息前期采集开发前期我们积极的咨询了富有多年实际工作经验的老师傅们，获取他们实践中的经验知识，深入了解工作中实际存在的各类问题。
同时收集并研究了大量国内外常用的行业软件，并对这些成熟的软件进行了优点和缺点的分析归纳总结。
勘察行业包括南方测绘CASS系列、广州开思SCS系列、北京威远图SV系列、理正勘察CAD系列等，管道设计行业包括。
博采众家之长，经过不断的探索，不断的发现问题解决问题，终于完成了这套行业领先的全自动化、半自动化具有一定计算机智能的勘察设计成图软件。
3.2 过程具体开发过程我们分三个阶段实施：首先开发测绘工程及地质专业相关的内容，自2008年7月开始至2009年8月开发结束，再经过近半年的工程实际测试使用，能够确认软件的各项功能运行正常，结果正确无误，在“沈大输气管线1期工程“中正式投入使用，反映效果很好。
然后开发管道设计部分的内容，自2010年1月开始至2010.10月结束，再经过大量的对照验证，数据结果的比对，证实结果真实可靠，可用于实际的工程项目，目前在“南宁-柳州成品油管道工程”项目中投入使用，反响很好。
最后将前后开发的两部分内容整合成为一体，它们既互相独立又互相衔接，使之成为一套系统化的软件，能够独立快速的完成各类长输管道项目的勘察、设计任务。
3.3 遵循的国家规范本软件遵循的现行国家规范为：1、《油气输送管道工程测量规范GB/T50539-2009》；2、《油气田工程测量规范》GB/T 50537-2009；3、《国家基本比例尺地图图式第一部分：1：500 1：1000 1：2000 地形图图式》GB/T 20257.1-2007；4、《油气田及管道岩土工程勘察GB50568-2010》；5、《输油管道工程设计规范》GB50253-2003；6、《油气输送管道穿越工程设计规范》GB50423-2007；7、《油气输送管道穿越工程施工规范》GB50424-2007。
3.4平台本软件开发采用目前国内外最流行的计算机高级开发语言Visual Studio C#.NET 2008与AutoCAD2008开发包Object ARX相结合的方式开发，利用模块化的体系结构实现与AutoCAD的无缝结合，使得软件具有后续的可扩充性和可兼容性。
可运行在Windows操作系统的各个版本平台上。
软件的整个开发过程由中国石油天然气管道局天津设计院总工程师周学深组织开展并监督验收。
四、核心主题及思想PSGDS软件以自动或半自动生成“三合一图“为核心主题，将测绘、地质、管道设计三部分的信息都融合到一张工程图框内，以图表、曲线、文字的方式显示出来，整张图的信息量较大。
如图4-1为南柳项目的线路施工三合一图，图4-2为定向钻穿越图，可直接用于施工。
4.1、软件运行流程首先由测绘专业按照工程指定的图框类型，生成三合一图的整体框架，包括4-1 线路施工三合一图实例 地面纵断面线 设计敷设线设计元素标注 线路地质信息图4-2 定向钻施工三合一图实例（局部）定向钻穿越管道敷设线平面地形图，线路走向纵断面线，以及地面里程和标高等信息。
其次按线路里程区间在指定图框位置填充对应地质信息，比如“管道沿丘陵敷设，地形起伏较大……该段覆盖层为残坡积的全风化泥岩，呈粘土状，棕黄色，硬塑-坚硬，干强度高，韧性高，有光泽，无摇振反应，表层含有植物根系。
该层在勘察深度3.50m范围内未揭穿，土石工程分级为Ⅲ级。
沿线勘察深度内未见地下水“等。
然后由设计人员读取测绘、地质专业在图形上提供的实地勘察信息，由本软件自动完成管线敷设趋势线的初步模拟、设计标注和工程量统计，提示能够自动在图面上标注各项设计参数信息（比如热煨弯头半径Rh、弯管角度X、切线长T、外矢距E等），并全自动的生成各种弯头的各种信息的统计工作。
此项工作包括线路施工图的绘制和任意形状定向钻的绘制两部分内容。
最后将图形稍加整理即可出版。
以上为软件整体运行的思想过程，下面总结本软件的一些特点，包括勘察和管道设计两部分。
4.2、软件关键点、难点、亮点及创新点4.2.1、软件关键点和难点：1、各类图框参数的预设置和共享处理问题（勘察部分）不同的工程所涉及到的信息不能统一，导致工程图框内包含的信息元素在种类、排列位置、样式等上的多样性。
比如水平比例尺与纵向比例尺的组合就有很多种，1:1000、1:500:、1:200、1:100等；2、平面地形图植入到三合一图框内时产生的旋转角平衡性问题（勘察部分）；3、线路中线地理点属性数据的智能识别和提取问题（勘察部分）为生成线路走向的纵断面图形所需要获取的必要信息；4、线路中线几何地理位置属性数据的计算（勘察部分）包括各个折点的平面转弯角、里程等；5、管道敷设设计参数的计算（管道设计）共包括十项参数：Rh ：热煨弯头半径/Prefabricated Bend radius；Rc ：冷弯弯管半径/Field bend radius；Rs ：叠加弯管半径/Combinated bendradius ；Re ：弹性敷设半径/Elastic bending radius ；D ：钢管外径/Pipe outside diameter ；DN ：公称直径/Nominal diameter ；X ： 弯管角度/bend angle ；T ：切线长/Tangent length ；L ：曲线长/Curve length ；E ：外矢距/External secant 。
6、管线敷设空间角的计算（管道设计） 即当线路中线平面折角与纵向弯曲角处于同一地理位置时，这两个方向角叠加产生的空间弯角。
采用空间几何学来解决；7、土石方量计算（管道设计） 线路实际敷设含有多个弯曲角，因此土石方的计算为了提高数据的准确性，采用微积分的思想，逐段求和计算。
8、图内敷设线路各项参数（设计标注）的关联更新（管道设计） 当敷设设计线在图内发生调整时，由软件智能性地更新对应位置点的各项参数值，并反映到最终的工程量统计表内。
9、任意转弯类型定向钻敷设各项参数的计算及转弯椭圆弧的绘制（管道设计）。
4-3弹性敷设角度标注实例4-4土石方计算剖面图4.2.2、软件亮点：PSGDS软件直接服务于油气长输管道工程项目，快速生成各类线路施工图、穿跨越图（三合一图），达到各专业间的无缝衔接，操作简洁。
将同一地理段的三个专业的大量信息整合到一张工程图形内，极大地方便了施工和资料的查阅保存等工作。
为安全使用和加强共享数据的保密性措施，关键信息存储采用显式存储和隐式存储两种方式，将要求保密性较高的信息直接用软件以AutoCAD数据字典的形式写入到DWG二进制文件内部，并且只能于特定的方式来读取或者编辑，其他人员或软件将无法查看。
4.2.3、软件创新点：1、多种格式测绘地形图的识别及图形绘制模式、比例尺等的智能化变换；地形图文字、高程点智能避让2、任意类型测绘线路图形的纵断面、横断面图的全自动化出图；3、任意长度带状地形图的全自动化分幅出图；4、图内地物、地貌、地形线的属性值的实时显示提示；5、按照预设值的各项工程参数（如管沟挖深、弹性敷设曲率半径等）自动生成管道敷设的初步模拟；6、实时智能化标注或者更新各项设计参数、土石方量、管线实长等信息；7、按照弯头角取舍阀值和里程区间范围全自动生成总体工程量各项统计表；8、可以绘制单曲线、双曲线定向钻穿越施工图，可以为任意角度、任意形状的管道敷设曲线。
五、软件结构为便于PSGDS软件的后续开发、版本升级和有效的维护，以计算机辅助设计软件AutoCAD为运行平台，勘察模块和管道设计模块独立在各自的环境下运行，利用预定义图框参数、共享数据来作为传递信息的纽带，如图5-1。
