无机结合料稳定类基层施工

提高无机结合料稳定类基层抗冲刷能力的措施
提高无机结合料稳定类基层抗冲刷能力是一项关键的技术挑战，在建筑、道路和其他基础设施领域具有重要的应用价值。

下面将介绍一些有效的措施，以提高无机结合料稳定类基层抗冲刷能力。

选择合适的无机结合料是提高基层抗冲刷能力的关键。

无机结合料应具有较高的抗冲刷性能，能够抵御外部冲击和压力。

根据不同的工程要求，可以选择适当的矿物材料，如石灰、水泥、粉煤灰等。

采用适当的配合比是提高基层抗冲刷能力的重要手段。

合理的配合比可以提高无机结合料的稳定性和抗冲刷性能。

在配合比设计中，需要考虑到材料的种类、粒度分布以及相互之间的配合关系，以确保基层在受到冲刷和压力时能够保持稳定。

加入适量的添加剂也可以提高基层抗冲刷能力。

添加剂可以改变无机结合料的物理和化学性质，增强其抗冲刷性能。

常用的添加剂包括改性沥青、聚合物改性剂和纤维增强剂等。

这些添加剂能够增强无机结合料的粘结力和抗拉强度，提高基层的稳定性和抗冲刷能力。

采取适当的施工工艺也是提高基层抗冲刷能力的重要措施。

施工过程中，需要注意基层的压实和养护工作，以确保基层的密实度和稳定性。

同时，还需要注意施工环境的湿度和温度，避免在不适宜的条件下进行施工，以免影响基层的抗冲刷能力。

提高无机结合料稳定类基层抗冲刷能力需要综合考虑材料选择、配
合比设计、添加剂的使用和施工工艺等方面的因素。

通过合理的措施和方法，可以提高基层的稳定性和抗冲刷能力，确保基础设施的长期稳定运行。

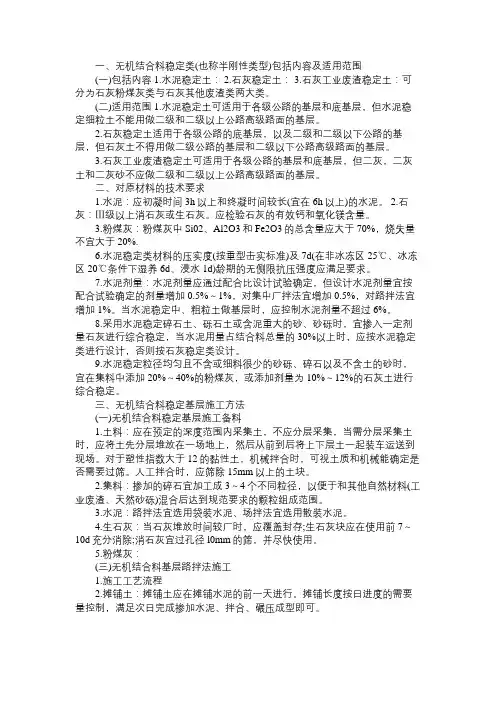

一、无机结合料稳定类(也称半刚性类型)包括内容及适用范围(一)包括内容 1.水泥稳定土： 2.石灰稳定土： 3.石灰工业废渣稳定土：可分为石灰粉煤灰类与石灰其他废渣类两大类。

(二)适用范围 1.水泥稳定土可适用于各级公路的基层和底基层，但水泥稳定细粒土不能用做二级和二级以上公路高级路面的基层。

2.石灰稳定土适用于各级公路的底基层，以及二级和二级以下公路的基层，但石灰土不得用做二级公路的基层和二级以下公路高级路面的基层。

3.石灰工业废渣稳定土可适用于各级公路的基层和底基层，但二灰，二灰土和二灰砂不应做二级和二级以上公路高级路面的基层。

二、对原材料的技术要求1.水泥：应初凝时间3h以上和终凝时间较长(宜在6h以上)的水泥。

2.石灰：Ⅲ级以上消石灰或生石灰。

应检验石灰的有效钙和氧化镁含量。

3.粉煤灰：粉煤灰中Si02、Al2O3和Fe2O3的总含量应大于70%，烧失量不宜大于20%.6.水泥稳定类材料的压实度(按重型击实标准)及7d(在非冰冻区25℃、冰冻区20℃条件下湿养6d、浸水1d)龄期的无侧限抗压强度应满足要求。

7.水泥剂量：水泥剂量应通过配合比设计试验确定，但设计水泥剂量宜按配合试验确定的剂量增加0.5%～1%，对集中厂拌法宜增加0.5%，对路拌法宜增加1%。

当水泥稳定中、粗粒土做基层时，应控制水泥剂量不超过6%。

8.采用水泥稳定碎石土、砾石土或含泥重大的砂、砂砾时，宜掺入一定剂量石灰进行综合稳定，当水泥用量占结合料总量的30%以上时，应按水泥稳定类进行设计，否则按石灰稳定类设计。

9.水泥稳定粒径均匀且不含或细料很少的砂砾、碎石以及不含土的砂时，宜在集料中添加20%～40%的粉煤灰，或添加剂量为10%～12%的石灰土进行综合稳定。

三、无机结合料稳定基层施工方法(一)无机结合料稳定基层施工备料1.土料：应在预定的深度范围内采集土，不应分层采集，当需分层采集土时，应将土先分层堆放在一场地上，然后从前到后将上下层土一起装车运送到现场。

【例题】某施工单位承建了一段二级公路沥青混凝土路面工程，路基宽度 12m。

上面层 采用沥青混凝土(AC-13)，下面层采用沥青混凝土(AC-20);基层采用 18cm 厚水泥稳定碎石，基 层宽度 9.5m。

施工单位试验室确定的基层水泥稳定碎石混合料的集料比例如表所示，水泥 剂量为 4.5%(外掺)，最大干容重为 2.4t/m3，压实度 98%。

基层水泥稳定碎石混合料集料比例表考点无机结合料稳定基层（底基层）施工 ★★★【问题】列式计算 1km 基层需 1#料和水泥的用量。

(不考虑材料损耗，以 t 为单位，计算结果保 留到小数点后 2 位)【答案】（1）1#料的用量[(18÷100)x9.5×1000x2.4x98%]x（100/104.5）x25%=962.18t;（2）水泥用量[(18÷100)x9.5x1000x2.4x98%]x4.5/104.5=173.19t。

考点无机结合料稳定基层（底基层）施工 ★★★19石灰稳定材料应符合下列规定：④ 生石灰块应在使用前 7～10d 充分消解。

⑤ 消石灰宜过 9.5mm 筛，并尽快使用。

⑦ 被稳定材料宜先摊平并用两轮压路机碾压 1～2 遍，再人工摊铺石灰。

⑧ 按计算的每车石灰的纵横间距，在被稳定材料层上做标记，并画出边线。

⑨ 用刮板将石灰均匀摊开，表面应没有空白位置。

考点无机结合料稳定基层（底基层）施工 ★★★20石灰粉煤灰稳定材料除应满足第 19 条的规定外，尚应符合下列规定：② 采用石灰粉煤灰时，应先将粉煤灰运到现场。

（21）水泥稳定材料应符合下列规定：① 被稳定材料应在摊铺水泥的前一天摊铺。

④ 按计算的每袋水泥摆放的纵横间距，在被稳定材料层上做标记，并将当日施工用水 泥卸在做标记的地点，并检查有无遗漏和多余。

用刮板将水泥均匀摊开，路段表面应没有空 白位置，也没有水泥过分集中的区域，每袋水泥的摊铺面积应相等。

考点无机结合料稳定基层（底基层）施工 ★★★25已整平材料含水率过小时，应在土层上洒水闷料，且应符合下列规定：② 严禁洒水车在洒水段内停留和掉头。

无机结合料稳定基层材料的特点研究了这么久无机结合料稳定基层材料的特点，总算发现了一些门道。

首先呢，它的强度还挺不错的。

你想啊，就像盖房子打地基一样，这个基层材料是道路或者其他建筑结构下面很重要的部分，它要是没有一定的强度，根本承受不了上面传来的压力。

比如说，大卡车在马路上跑，如果基层材料强度不够，那马路不得陷下去啊，就像软泥巴地似的，车一过就一个大坑。

还有啊，稳定性比较好。

这个稳定性怎么理解呢？比如说天气的变化，有时候特别热，有时候又特别冷，要是材料稳定性不好，热胀冷缩就会让路面变得坑洼不平啥的。

无机结合料稳定基层材料就像一个比较淡定的家伙，温度啥的对它影响相对没那么大，当然也不是完全没影响，就像人在冷的时候会打哆嗦，但这个材料哆嗦得没那么厉害。

我还发现它耐久性不错。

你看那些老公路，很多年过去了，虽然有各种各样的小问题，但之下的基层大部分时候还在那撑着呢。

这个无机结合料稳定基层材料就像个老黄牛一样，一直在那默默坚持着，虽然会有一些磨损啊，就像老黄牛身上偶尔会有点小伤，但就是不轻易坏掉。

不过呢，它也有让我觉得疑惑的地方。

就是这种材料有时候对施工工艺要求比较高，比如说原料的配比要是不准确的话，就可能影响它的性能。

这就像做饭一样，盐放多了或者放少了，味道就不对了，这个配比到底怎么才能把握得特别精准呢？这还挺让人头疼的。

而且啊，我在观察中发现它有一定的板体性。

这个板体性我一开始没理解，后来发现就好比是一整块板子一样，它能够把力量分散开来，如果一部分受到压力了，力量能比较均匀地分到其他部分，就像团队合作一样，大家互相帮忙分担压力。

另外，它的早期强度增长有点慢。

就像是小孩成长一样，需要慢慢发育。

施工的时候这个就有点麻烦，因为我们总希望它能快点达到一定的强度，这样后续的工程就能早点进行了。

这可咋办呢？还得再研究研究其促进早期强度增长的方法。

无机结合料稳定基层材料还有一个特点就是它所含的无机结合料有些是具有一定的活性物质的。

无机结合料稳定基层施工一、无机结合料稳定类基层分类及适用范围(1)水泥稳定集料类、石灰粉煤灰稳定集料类材料适用于各级公路的基层、底基层。

冰冻地区、多雨潮湿地区,石灰粉煤灰集料类材料宜用于高速公路、一级公路的下基层或底基层。

(2)石灰稳定类材料宜用于各级公路的底基层以及三、四级公路的基层。

(3)高速公路、一级公路的基层或上基层宜选用骨架密实型混合料。

二级及二级以下公路的基层和各级公路底基层可采用悬浮密实型骨架混合料。

均匀密实型混合料适用于高速公路、一级公路的底基层，二级及二级以下公路的基层。

骨架空隙型混合料具有较高的空隙率，适用于需要考虑路面内部排水要求的基层。

【例题单选】不宜用于高速公路基层的材料是OA水泥稳定集料类B石灰粉煤灰稳定集料类C石灰稳定类D骨架密实型混合料【参考答案】C二、无机结合料稳定基层的混合料组成设计图无机结合料稳定材料设计流程图目标配合比设计应包括下列技术内容：①选择级配范围。

②确定结合料类型及掺配比例O③验证混合料相关的设计及施工技术指标。

生产配合比设计应包括下列技术内容：①确定料仓供料比例。

②确定水泥稳定材料的容许延迟时间。

③确定结合料剂量的标定曲线。

C4；确定混合料的最佳含水率和最大干密度。

施工参数确定时，除了确定结合料剂量、合理含水率和最大干密度外，还要验证混合料强度技术指标。

【例题案例节选】图3-2无机结合料稳定材料配合比设计流程图【参考答案】C设计是生产配合比设计，D是结合料剂量。

三、混合料生产、摊铺及碾压1、一般规定施工工艺选择表(1)无机结合料稳定材料层宽在11米至12米之间时,每一流水作业段长度以500m为宜；无机结合类稳定材料层宽大于12米时，作业段宜相应缩短。

确定每日施工作业段长度，考虑因素：①施工机械和运输车辆的生产效率和数量。

②施工人员数量和操作熟练程度。

③施工季节和气候条件。

④水泥的初凝时间和延迟时间。

⑤减少施工接缝的数量。

(2)对水泥稳定材料或水泥粉煤灰稳定材料，宜在2h之内完成碾压成型，应取混合料的初凝时间与容许延迟时间较短的时间作为施工控制时间。

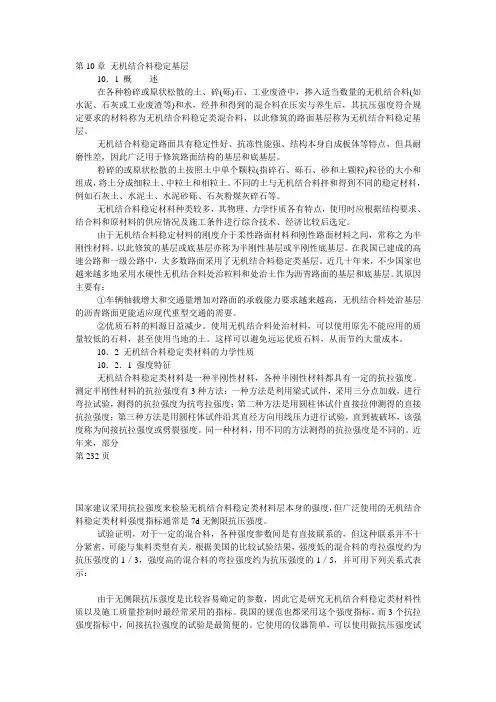

第10章无机结合料稳定基层10．1 概述在各种粉碎或原状松散的土、碎(砾)石、工业废渣中，掺入适当数量的无机结合料(如水泥、石灰或工业废渣等)和水，经拌和得到的混合料在压实与养生后，其抗压强度符合规定要求的材料称为无机结合料稳定类混合料，以此修筑的路面基层称为无机结合料稳定基层。

无机结合料稳定路面具有稳定性好、抗冻性能强、结构本身自成板体等特点，但具耐磨性差，因此广泛用于修筑路面结构的基层和底基层。

粉碎的或原状松散的土按照土中单个颗粒(指碎石、砾石、砂和土颗粒)粒径的大小和组成，将土分成细粒土、中粒土和相粒土。

不同的土与无机结合料拌和得到不同的稳定材料，例如石灰土、水泥土、水泥砂砾、石灰粉煤灰碎石等。

无机结合料稳定材料种类较多，其物理、力学忭质各有特点，使用时应根据结构要求、结合料和原材料的供应情况及施工条件进行综合技术、经济比较后选定。

由于无机结合料稳定材料的刚度介于柔性路面材料和刚性路面材料之间，常称之为半刚性材料。

以此修筑的基层或底基层亦称为半刚性基层或半刚性底基层。

在我国已建成的高速公路和一级公路中，大多数路面采用了无机结合料稳定类基层。

近几十年来，不少国家也越来越多地采用水硬性无机结合料处治粒料和处治土作为沥青路面的基层和底基层。

其原因主要有：①车辆轴载增大和交通量增加对路面的承载能力要求越来越高，无机结合料处治基层的沥青路面更能适应现代重型交通的需要。

②优质石料的料源日益减少。

使用无机结合料处治材料，可以使用原先不能应用的质量较低的石料，甚至使用当地的土。

这样可以避免远运优质石料，从而节约大量成本。

10．2 无机结合料稳定类材料的力学性质10．2．1 强度特征无机结合料稳定类材料是一种半刚性材料，各种半刚性材料都具有一定的抗拉强度。

测定半刚性材料的抗拉强度有3种方法：一种方法是利用梁式试件，采用三分点加载，进行弯拉试验，测得的抗拉强度为抗弯拉强度；第二种方法是用圆柱体试什直接拉伸测得的直接抗拉强度；第三种方法是用圆柱体试件沿其直径方向用线压力进行试验，直到被破坏，该强度称为间接抗拉强度或劈裂强度。

无机结合料稳定材料基层路拌法施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!无机结合料稳定材料基层路拌法施工工艺流程详解无机结合料稳定材料基层路拌法是一种广泛应用的公路建设施工工艺，它以石灰、水泥等无机结合料与土、砂砾等材料混合，通过机械拌和、压实等步骤形成稳定的道路基层。

无机结合料稳定基层施工方法无机结合料稳定基层施工依据使用的材料不同可以分为：水泥稳定土基层施工；石灰稳定土基层施工；工业废渣稳定土基层施工。

本文主要阐述了无机结合料稳定基层施工准备、备料、路拌法施工等问题。

标签无机结合料；稳定基层；施工方法无机结合料稳定基层施工，按照使用的材料不同一般分为：水泥稳定土基层施工；石灰稳定土基层施工；工业废渣稳定土基层施工。

按照施工方法的不同可分为无机结合料基层路拌法施工和无机结合料基层中心站集中厂拌法施工。

1 无机结合料稳定基层施工准备工作1.1 下承层准备。

检查下承台的压实度，平整度，高程，横坡度，平面尺寸等，对土基用12t—15t 压路机或等效的压路机进行碾压检查，如果有表面松散、弹簧现象应及时进行处理。

1.2 施工放样。

按照道路设计坐标或道路特征，使用全站仪、经纬仪恢复施工面中线，在两侧路肩边沿外设置指示桩；在两侧指示桩上作出明显标记标出施工的无机结合料基层边沿的设计标高；路拌法施工按照施工布料需要在下承层上划分布料网格；摊铺机施工要在摊铺基层两侧布置控制标高的钢支架，在其上设置钢丝绳作为摊铺机行走的标高控制基准线。

基准线要拉紧，拉力要大于150kg，控制标高支架间距不可长于10m，基准线拉好后观察平顺状况。

1.3 混合料组成设计。

施工进场后根据设计图纸，由实验室选择合适的料源（土、砂砾、碎石、粉煤灰、废渣等）、确定水泥、石灰剂量及混合料的合适含水量。

2 无机结合料稳定基层施工备料2.1 土料。

要在预定的深度范围内采集土，不可分层采集，在需分层采集土时，要把土先分层堆放在一个场地上，从前向后把上下层土一起装车运送至现场。

对塑性指数大于12的黏土，在机械拌合时，根据土质和机械能确定是否需过筛。

人工拌合时，要筛除15mm以上的土块。

2.2 集料。

无机结合料使用的碎石、砂砾、煤矸、各种粒状矿渣要满足规范要求的强度、与其他材料混合后要满足规范级配要求。

掺加的碎石应加工成三、四种不同粒径，便于与其他自然材料（工业废渣、天然砂砾）混合后达到规范要求的颗粒组成范围。

一级建造师无机结合料稳定基层施工1K411031不同无机结合料稳定基层特性半刚性基层：无机结合料稳定粒料无机结合料稳定粒料水泥±石灰砂砾石灰粉煤灰（二灰）碎石、砾石水泥稳定土石灰稳定土二灰稳定土板体性良好良好良好水稳性最好抗冻高于石灰土最低高于石灰土早期强度高中V5°C强度不增长低V4°C强度不增长干缩性/温缩性最小抵抗开裂稳定碎石稳定砂砾稳定土【例1］道路无机结合料稳定基层中，二灰稳定土的（）高于石灰土。

A.板体性B.早期强度C.抗冻性D.干缩性［例2］下列路面基层材料中，收缩性最小的是（）。

A.二灰稳定土B.石灰稳定土C.水泥稳定土D.二灰稳定粒料【例3］可用于高级路面基层材料的是（）。

A.石灰稳定土B.水泥稳定土C.二灰稳定土D.二灰稳定粒料1K411032城镇道路基层施工技术一、石灰稳定土基层与水泥稳定土基层. (一)材料与拌合(1)石灰、水泥、土、集料拌合用水等原材料应进行检验，符合要求后方可使用，并按照规范要求进行材料配比设计。

(2)城区施工应采用厂拌(异地集中拌合)方式，不得使用路拌方式；以保证配合比准确且达到文明施工要求。

(3)应根据原材料含水量变化、集料的颗粒组成变化、施工温度变化、运输距离及时调整拌合用水量。

(4)稳定土拌合前，应先筛除集料中不符合要求的粗颗粒。

(5)宜用强制式拌合机进行拌合,拌合应均匀。

•(二)运输与摊铺(1)拌成的稳定土类混合料应及时运送到铺筑现场。

水泥稳定土材料自搅拌至摊铺完成，不应超过3h o(备注解释：时间过长，水泥初凝，影响混合料的压实度和骨料之间的粘结)(2)运输中应采取防止水分蒸发和防扬尘措施。

(3)宜在春末和气温较高季节施工，施工气温应不低于5o C o•(三)压实与养护(1)压实系数应经试验确定。

(2)摊铺好的石灰稳定土应当天碾压成活，碾压时的含水量宜在最佳含水量的允许偏差范围内。

水泥稳定土宜在水泥初凝前碾压成活。

浅谈无机结合料稳定中、粗料基层施工注意要点摘要：路面基层设置于面层之下，与面层一起将车轮荷载的反复作用传布到底基层、垫层、土路基，起到主要承重作用。

基层的材料与施工质量的好坏，是直接影响路面使用性能和使用寿命的关键因素，若基层施工质量不合格，则会引发路面不平整，产生龟裂、沉陷、车辙等病害，影响行车舒适与安全性，降低道路服务质量。

本文主旨在阐述基层各施工阶段的注意要点，以提高施工质量。

关键词：无机结合料、基层、施工注意要点1、无机结合料稳定类材料分类无机结合料基层也称半刚性基层，包括水泥稳定土类、石灰稳定土类、石灰工业废渣稳定土类。

从生产拌和工艺上划分又可分为集中厂拌与人工路拌，现因北京市的环保以及治理大气污染等规定的要求，人工路拌已经退出历史舞台，在平时道路养护以及施工过程中，集中厂拌的无机结合料粒料是应用最为普遍的。

2、基层施工各工序及注意要点下承层准备：下层基础直接影响上层质量，所以在基层施工前，首先要做好下承层的检测工作。

在道路养护工程中，一般都是铣刨旧路结构，在原有道路基础上摊铺基层，这就需要对原有路基认真进行弯沉检测，尤其是铣刨前路面就出现沉陷、龟裂的区域，因为此种病害通常都是由于基底软弱引起。

对软弱路基进行换填和重新压实等措施进行处理，在弯沉值合格的情况下，对表面进行清理，清除浮尘、松散碎料等，表面适度洒水，以保持含水率。

混合料的运输：在运输环节中，主要防止混合料水分蒸发，实际施工中，北京市因环保等要求，车辆均覆盖苫布，保证无机料水分不至散失。

在夏季施工中，天气炎热或运输距离较远时，对于无机结合料稳定中、粗粒材料可适当调高含水率，高于最佳含水率0.5～1个百分点。

由于水泥稳定材料对含水率变化敏感，因此调节含水率时需特别慎重，否则在碾压过程中会产生弹簧现象，或者后期养生过程中易产生干缩裂缝。

铺筑试验段：在大面积施工前，试验段的铺筑工作非常必要，现在很多施工单位为了节约时间不铺筑试验段，导致摊铺时产生问题。
