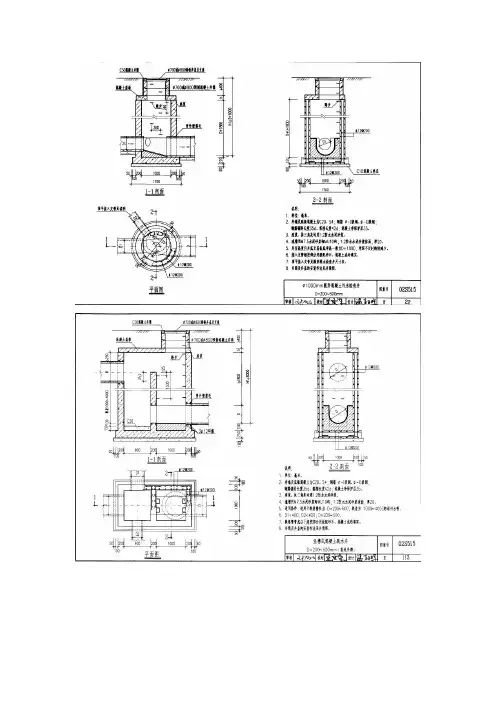

污水检查井图集

雨水检查井标准图集本文介绍了雨水检查井、污水检查井、跌水井和阀门井的选用标准。

对于雨水检查井，当井深h1≤1400mm，管径d≤400mm时，应采用￠700圆形砖砌雨水检查井；当井深h1＞1400mm，管径200mm≤d≤600mm时，应采用￠1000圆形砖砌雨水检查井（收口式）；当管径600mm＜d≤800mm时，应采用￠1250圆形砖砌雨水检查井（收口式）。

对于污水检查井，采用的标准与雨水检查井相似。

跌水井应采用竖槽式钢筋混凝土跌水井。

阀门井的选用标准未在本文中提及。

在选用室外检查井时，应根据井深和管径来选择合适的类型。

对于雨水检查井和污水检查井，分别采用不同的圆形砖砌井，而跌水井则应采用竖槽式钢筋混凝土井。

在实际应用中，应根据具体情况来选择合适的井型。

阀门井的设计采用“井下操作立式阀门井图”。

对于管径dn＜100mm的阀门，使用阀井内径为￠1000的阀门井，图集号为s143-17-4；盖板配筋采用“井下操作立式阀门井盖板配筋图及钢筋材料表”，图集号为s143-17-9.对于管径dn≥100mm的阀门，使用阀井内径为￠1200的阀门井，图集号为s143-17-7；盖板配筋采用“井下操作立式阀门井盖板配筋图及钢筋材料表”，图集号为s143-17-9.如果有其他需求，可以参考图集s143“圆形立式阀门井及阀门套筒”总说明，详见图集s143-17-2和s143-17-3.雨水检查井有多种类型，包括d=600的砖砌圆形收口式检查井（没有支管），d=800、d=1000、d=1200和d=1500的砖砌矩形直线检查井（没有支管），以及d=800、d=1000、d=1200和d=1500的砖砌矩形90度三通检查井（有支管）。

污水检查井也有多种类型，包括d=500、d=600和d=800的检查井，以及d=600和d=800的矩形检查井。

这些井的图集号分别为05s515–14、05s515–20、05s515–24、05s515–32和05s515–34页。

02s515排水检查井图集在线阅读一、引言在城市的排水系统中，排水检查井扮演着重要的角色。

排水检查井是排水管道系统中的重要组成部分，用于连接和检查排水管道网络的情况。

为了方便公众了解排水检查井的结构和设计，以及相关的技术规范，我们开发了一套02s515排水检查井图集在线阅读系统。

本文将介绍该图集的目的、内容和使用方法。

二、目的02s515排水检查井图集在线阅读系统的目的是为公众提供一个方便的途径，以了解排水检查井的结构和设计。

通过在线阅读图集，公众可以直观地了解排水检查井的各个部分和连接方式，从而提高对排水系统的了解和认识。

三、内容02s515排水检查井图集在线阅读系统包含了一系列排水检查井的图纸和相关技术规范。

图集中包含了各种类型和尺寸的排水检查井图纸，以及相关的设计参数和施工要求。

这些图纸和规范全面地展示和描述了排水检查井的结构、材料、连接方式等关键信息。

图集中的内容涵盖了以下方面：1. 排水检查井的类别和用途：图集首先介绍了排水检查井的不同类别和用途，包括污水、雨水和合流排水系统中的检查井。

2. 排水检查井的结构：图集展示了排水检查井的结构示意图，包括顶盖、墙体、底板等部分的设计和施工要求。

3. 排水检查井的尺寸和标准：图集提供了不同类型和规格的排水检查井的尺寸参数和标准，以满足不同排水系统的需求。

4. 排水检查井的连接方式：图集介绍了排水检查井与排水管道之间的连接方式，包括直接连接、弹性连接等不同方式的详细说明。

5. 排水检查井的施工要求：图集详细描述了排水检查井的施工要求，包括基坑开挖、混凝土浇筑等关键环节的技术规范。

四、使用方法使用02s515排水检查井图集在线阅读系统非常简便。

用户只需在浏览器中输入相关网址，即可进入在线阅读系统。

在系统首页，用户可以选择查看不同类型和规格的排水检查井图纸。

点击相应的图纸链接，用户即可打开该图纸进行阅读。

在图纸阅读界面，用户可以放大、缩小图纸进行查看，并可以通过鼠标拖动图纸位置，以便查看图纸中的详细信息。

8

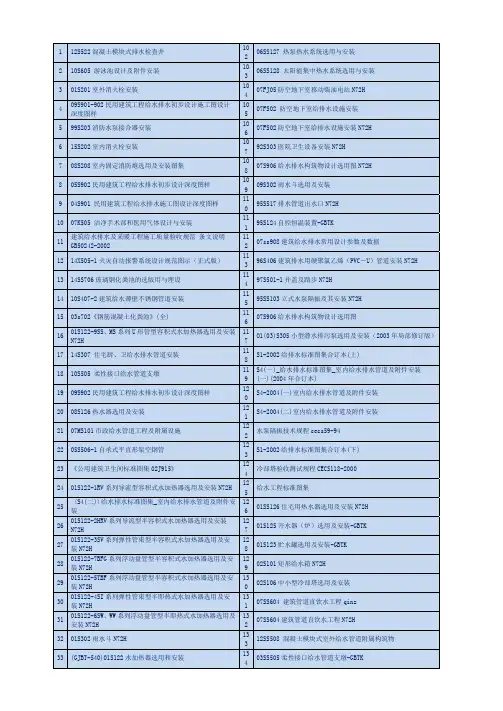

8 05S902 民用建筑工程给水排水初步设计深度图样
10 09S302 雨水斗选用及安装
9
9 04S901 民用建筑工程给水排水施工图设计深度图样
11 95S517 排水管道出水口 N72H
0
10 07K505 洁净手术部和医用气体设计与安装
11 95S124 自控恒温装置-GBTK
1
建筑给水排水及采暖工程施工质量验收规范 条文说明 11
4
14 10S407-2 建筑给水薄壁不锈钢管道安装
11 95SS103 立式水泵隔振及其安装 N72H
5
15 03s702《钢筋混凝土化粪池》(全)
11 07S906 给水排水构筑物设计选用图
6
01S122-9SS、MS 系列 U 形管型容积式水加热器选用及安装 11
16
O1(03)S305 小型潜水排污泵选用及安装（2003 年局部修订版）
4
64 04S520 埋地塑料排水管道施工 N72H
16 03SS408 住宅厨、卫给排水管道安装 N72H
5
65 04S409 建筑排水用柔性接口铸铁管安装 N72H
16 02S106 中小型冷却塔选用及安装
6
16
66 04S801-1 钢筋混凝土倒锥壳保温水塔（50M3、100M3）N72H
02S701 砖砌化粪池 N72H
7
87 05S804 矩形钢筋混凝土蓄水池
18 02S501-2 双层井盖
8
05SS903 民用建筑工程互提资料深度及图样－给水排水专 18
88
97S501-1 井盖及踏步
业 N72H
9
89 05SS522 混凝土模块式排水检查井 N72H

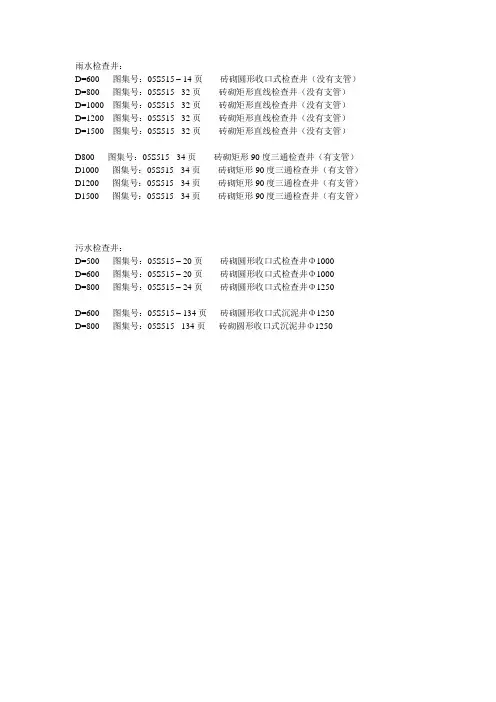

雨水检查井：
D=600 图集号：05S515 – 14页砖砌圆形收口式检查井（没有支管）D=800 图集号：05S515 - 32页砖砌矩形直线检查井（没有支管）
D=1000 图集号：05S515 - 32页砖砌矩形直线检查井（没有支管）
D=1200 图集号：05S515 - 32页砖砌矩形直线检查井（没有支管）
D=1500 图集号：05S515 - 32页砖砌矩形直线检查井（没有支管）
D800 图集号：05S515 - 34页砖砌矩形90度三通检查井（有支管）D1000 图集号：05S515 - 34页砖砌矩形90度三通检查井（有支管）D1200 图集号：05S515 - 34页砖砌矩形90度三通检查井（有支管）D1500 图集号：05S515 - 34页砖砌矩形90度三通检查井（有支管）
污水检查井：
D=500 图集号：05S515 – 20页砖砌圆形收口式检查井Φ1000
D=600 图集号：05S515 – 20页砖砌圆形收口式检查井Φ1000
D=800 图集号：05S515 – 24页砖砌圆形收口式检查井Φ1250
D=600 图集号：05S515 – 134页砖砌圆形收口式沉泥井Φ1250
D=800 图集号：05S515 - 134页砖砌圆形收口式沉泥井Φ1250。
