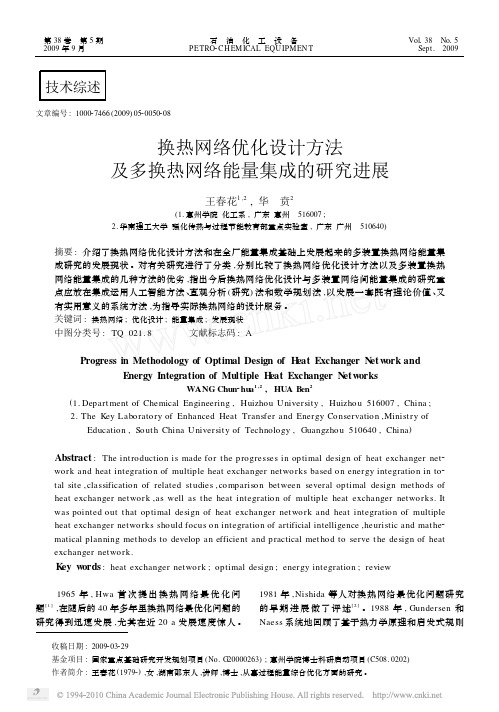

技术综述 收稿日期:2009203229基金项目:国家重点基础研究开发规划项目(No.G2*******);惠州学院博士科研启动项目(C508.0202)作者简介:王春花(19792),女,湖南邵东人,讲师,博士,从事过程能量综合优化方面的研究。

文章编号:100027466(2009)0520050208换热网络优化设计方法及多换热网络能量集成的研究进展王春花1,2,华　贲2(1.惠州学院化工系,广东惠州　516007;2.华南理工大学强化传热与过程节能教育部重点实验室,广东广州　510640)摘要:介绍了换热网络优化设计方法和在全厂能量集成基础上发展起来的多装置换热网络能量集成研究的发展现状。

对有关研究进行了分类,分别比较了换热网络优化设计方法以及多装置换热网络能量集成的几种方法的优劣,指出今后换热网络优化设计与多装置网络间能量集成的研究重点应放在集成运用人工智能方法、直观分析(研究)法和数学规划法,以发展一套既有理论价值、又有实用意义的系统方法,为指导实际换热网络的设计服务。

关键词:换热网络;优化设计;能量集成;发展现状中图分类号:TQ 021.8 文献标志码:AProgress in Methodology of Optimal Design of H eat Exchanger N et w ork andE nergy Integration of Multiple H eat Exchanger N et w orksWANG Chun 2hu a 1,2,HUA B en 2(1.Depart ment of Chemical Engineering ,Huizhou University ,Huizhou 516007,China ;2.The Key Laboratory of Enhanced Heat Transfer and Energy Conservation ,Minist ry ofEducation ,Sout h China U niversity of Technology ,Guangzhou 510640,China )Abstract :The int roduction is made for t he progresses in optimal design of heat exchanger net 2work and heat integration of multiple heat exchanger networks based on energy integration in to 2tal site ,classification of related st udies ,comparison between several optimal design met hods of heat exchanger network ,as well as t he heat integration of multiple heat exchanger networks.It was pointed out t hat optimal design of heat exchanger network and heat integration of multiple heat exchanger networks should focus on integration of artificial intelligence ,heuristic and mat he 2matical planning met hods to develop an efficient and practical met hod to serve t he design of heat exchanger network.K ey w ords :heat exchanger network ;optimal design ;energy integration ;review 1965年,Hwa 首次提出换热网络最优化问题[1],在随后的40年多年里换热网络最优化问题的研究得到迅速发展,尤其在近20a 发展速度惊人。

化工过程分析与综合习题答案

化工过程分析与综合习题答案

绘该流股，试举例说明。
∆H Q C W T T
W=1 Ts=10 Cp=10
若 Cp 不随 T 变化 ∆H 10 T 10
若C 10 0.05T 则∆H 0.05T 9.5T 100
若C 10 0.05T 则∆H 0.05T 9.5T 100
可见，若 Cp 不随 T 变化，图形为一直线; 若 Cp 随 T 增大，图形
进料变量数 c+2
合计
c+N+M+5
Nau 串级单元数 4
回流分配器 4
侧线采出单元数 1
传热单元数 4
合计
10
Nvu= c+N+M+5+10= c+N+M+15
d= c+N+M+15
2-5
2-6
2-7 简捷算法：Reflex Ratio：-1.3 Light Key：Methanol 0.95
Heavy Key：Ethanol 0.1585 Pressure：Condenser：1.9 公斤 Reboiler：1.8 公斤 最小回流比为：3.529 实际回流比：4.588 最小理论板数：14.47 实际板数：26.18 进料板：10.47 逐板计算：27 块塔板，11 板进料，塔顶采出：31.67kmol/hr，回流比：4.6
（2）1，（2,3,4,6），9,1-----（1，（2,3,4,6），9）
（3）（1，（2,3,4,6），9），8,3-----（1，（2,（3,4,8），6），9）
在（1,2,3,4,6,8,9）中有 3 个回路分别是（1,2,9），（3,4,8），（2,3,4,6）
（4）5 不在任何回路中，可首先计算。

换热网络的综合、优化

换热网络的综合、优化
1983年Cerda[6]把换热器网络表示成目 标函数和约束条件的形式,将数学规划法引入到换热器网络的综合中;1983 年Parpoulias和Grossmann[7]将最大能源回收问题归结为一线性(LP)问题, 以求解最少的换热单元数目;在自动产生换热器网络的结构方面进行了尝试. 1986年Floudas,Ciric和Grossmann[8]合作采用数学规划法生成最优换热器 网络,奠定了其应用基础.1989年Floudas和Ciric[9]把混合整数线性规划法 (MILP)与Floudas的超结构相结合,得到混合整数非线性规划(MINLP) 模型,成功确立了换热器网络最小投资费用;1990年Yee,Grossmann和 Kravanja[10]提出了同时考虑运行费用和投资费用的同步最优综合方法,但 是其没有考虑涉及单元数目的固定费用,问题原则上可归结为一非线性规划 (NLP)问题求解,其结果中可能包括较多的换热单元数目.1991年Ciric和 Floudas[11]所提出的MINLP模型严重非凸,约束是二次型的,虽然采用的分 解算法大大改善了解的质量,但由于其主问题仍为非凸,无法克服局部极小 值点,同时建立的模型依赖于窄点技术的网络温差及子网络的划分.1990年 Yee和Grossmann[12]提出的线性约束MINLP模型可同步优化公用工程,面 积费用和单元设备数,但模型的非等温混合假设造成了有分流情况下必须进 行二次优化.
换热网络的综合,优化
上海理工大学 关欣
研究换热网络综合,优化的意义
换热器网络是石油化工,能源动力,低温工程等领域广泛 应用的工艺环节,其设计的合理性和高效性直接关系到工 业系统的整体性能.而换热器网络的综合和优化即是要充 分利用工艺物流的能量,尽量减少公用设施费用,使系统 总投资费用最小.实践表明,通过对已有换热器网络的优 化和改造以及对新型换热器网络的综合和优化,都可以显 著地提高能量利用效率,达到节能高效的目的,且产生的 经济效益是十分可观的.例如,ICI公司应用窄点法对已 有换热器网络进行优化和调整以后,不但节省了设备投资, 而且仅燃料费用一项每年就节约120万美元,获得了相当 可观的效果[1];我国在这方面的成功经验也很多,例如, 清华大学化工系统工程教研室在上世纪八十年代,通过对 炼厂原油预热网络的优化改造,使得加热炉负荷降低40%, 年经济效益达140万元[2].因此,近几十年来,换热器网 络的综合和优化技术得到了迅速的发展,并且已经成为过 程系统综合的一个重要分支.

化工过程分析与综合习题答案

化工过程分析与综合习题答案

T
T
H
纯组分 4-4 什么是过程系统的夹点？ 过程系统中传热温差最小的地方或热通量为 0 的地方。 4-5 如何准确的确定过程的夹点位置？ 混合物
H
有两种方法： 1.采用单一的△Tmin 确定夹点位置。 (1)收集过程系统中冷热物流数据。 并得到 QH,min 及 QC,min。 (2)选择一△Tmin 用问题表格法确定夹点位置， (3)修正△Tmin，直至 QH,min 及 QC,min 与现有的冷、热公用工程负荷相 符，则得到该过程系统夹点的位置。 2．采用现场过程中各物流间匹配换热的实际传热温差进行计算。 (1)按现场数据推算各冷、热物流对传热温差的贡献值。 (2)确定各物流的虚拟温度。 因为在计算中采 (3)按问题表格法进行夹点计算， 注意△Tmin 为 0， 用虚拟温度，已经考虑了各物流间的传热温差值。 4-6 如何合理的设计过程的夹点位置？ 设计合理的夹点位置， 可以改进各物流间匹配换热的传热温差以及优 化物流工艺参数，得到合理的过程系统中热流量沿温度的分布，从而 减小公用工程负荷，达到节能的目的。确定各物流适宜的传热温差贡 献值，从而改善夹点。 具有一个热阱（或热源）和多个热源（或热阱） ，满足： i— 第 i 台换热器。 多个热源与多个热阱匹配换热：
3-1
8 6 5 1 3 4 7 2 16 15 17
13 11 12
14
10
9
3-2 2 4 5 12
1 11 6 7
3
8
9
10 3-3 1.单元串搜索法 （1）1,2,3,4,3---合并 3,4---1,2， （3,4）
（2）1,2， （3,4） ，6,5,2---合并 2,3,4,5,6---1， （2， （3）1， （2，

换热网络的综合、优化

换热网络的综合、优化

(utility grand composite curve)
传热过程的有效能分析
换热网络的调优
最少换热设备个数和热负荷回路
热负荷回路的断开 1 基本回路断开方式
2 补充回路断开方式
3 热负荷路径及能量松弛
换热网络的综合、优化
上海理工大学 关欣
研究换热网络综合、优化的意义
• 换热器网络是石油化工、能源动力、低温工程等领域广泛 应用的工艺环节，其设计的合理性和高效性直接关系到工 业系统的整体性能。而换热器网络的综合和优化即是要充 分利用工艺物流的能量，尽量减少公用设施费用，使系统 总投资费用最小。实践表明，通过对已有换热器网络的优 化和改造以及对新型换热器网络的综合和优化，都可以显 著地提高能量利用效率，达到节能高效的目的，且产生的 经济效益是十分可观的。例如，ICI公司应用窄点法对已 有换热器网络进行优化和调整以后，不但节省了设备投资， 而且仅燃料费用一项每年就节约120万美元，获得了相当 可观的效果[1]；我国在这方面的成功经验也很多，例如， 清华大学化工系统工程教研室在上世纪八十年代，通过对 炼厂原油预热网络的优化改造，使得加热炉负荷降低40%， 年经济效益达140万元[2]。因此，近几十年来，换热器网 络的综合和优化技术得到了迅速的发展，并且已经成为过 程系统综合的一个重要分支。
国内，针对换热器网络综合与优化的研究基本集中于高校内的研究工作。大连 理工大学姚平经教授在窄点技术法和数学规划法方面取得一定早期成果[13,14]， 并针对其不足之处提出和发展了先进的网络优化方法，例如，建立了三温差 MILP转运模型及其设计方法[15,16]等；华南理工大学华贲教授将人工智能和数 学规划[17]有机地结合起来应用于换热器网络的优化，建立了大规模网络的超 结构模型[18]，且充分考虑了换热器网络弹性设计问题[19]；清华大学肖云汉教 授、朱明善教授和王补宣教授在国内很早提出换热器网络综合和优化的重要性， 在该方面也作了大量有意义的研究[20,21]。 但总的看来，无论是窄点技术法还是数学规划法，到目前为止大都还是一种多 目标分步优化方法，很难一次得到网络的整体最优解。因而有必要对换热器网 络的综合与优化做进一步器网络的窄点法．新疆化工，1994，(1)：24-38. [2]肖云汉，朱明善，王补宣．换热网络的同步综合设计．化工学报，1993，(6)：635-643. [3] Linnhoff B, Flower J R. Synthesis of Heat Exchanger Networks: Systematic Generation of Energy Optimal Networks. AICHE Journal, 1978, 24(4): 633-654. [4]Trividi K K, et al. A New Dual-Temperature Design Method for the Synthesis of Heat Exchanger Networks. Comput Chem Eng, 1989, 16: 667-685. [5] Fraser D M. The Use of Minimum Flux instead of Minimum Approach Temperature as A Design Specification for Heat Exchanger Networks. Chem Eng Sci, 1989, 44: 1121-1127. [6] Cenda J, Westerberg A W, Mason D, Linnhoff B. Minimum Utility Usage in Heat Exchanger Networks Synthesis. Chem Eng Sci, 1983, 38: 373-387. [7]Papoulias S A, Grossman I E. A Structural Optimization Approach in Process Synthesis (II): Heat Recovery Network. Comput Chem Eng, 1983, 7(6): 707-721. [8]Floudas C A, Ciric A R, Grossman I E. Automatic Synthesis of Optimum Heat Exchanger Networks Configuration. AICHE. J, 1986, 32: 276-290. [9]Floudas C A, Ciric A R. Strategies for Overcoming Uncertainties in Heat Exchanger Network Synthesis. Comput Chem Eng, 1989, 13: 1133-1152. [10] Yee T F, Grossmann I E, Kravanja I. Computer Chem Eng, 1990, 14: 1151-1164. [11]Ciric A R, Floudas C A. Heat Exchanger Network Synthesis Without Decomposition. Comput Chem Eng, [J], 1991, 15: 385-396. [12] Yee T F, Grossmann I E. Simultaneous Optimization Models for Heat Integration (I)：Area and Energy Targeting and Modeling of Multi-stream Exchangers. Comput Chem Eng, 1990, 14(10): 1151-1164. [13] 詹士平，姚平经，袁一． 用转运问题求解换热器网络的最小公用设施费用． 化学工程，1989，17(5)：17-27. [14] 尹洪超，周东浩，崔峨．夹点技术与换热网络综合调优方法．节能，1994(5): 11-13. [15] 王莉，姚平经，袁一．换热器网络的新设计方法．化学工程，1995，23(1)：25-30. [16] 尹洪超，袁一，王晓云，施光艳．换热器网络非等温混合目标同步最优综合．大连理工大学学报，1995，35(5)：639-643. [17] 李志红，尹清华，华贲．换热网络最优合成研究的进展与展望．炼油设计，1997(3)：5-10. [18] 李志红，华贲，尹清华，何耀华． 人工智能与数学规划的集成用于换热网络最优合成设计的研究． 石油化工，1998(9)：660668. [19] 李志红，华贲．换热网络弹性分析的研究和应用．石油炼制与化工，1995(8)：11-14. [20] 肖云汉，朱明善，王补宣．换热网络设计方法的研究进展．化工进展，1994(1)： 1-8. [21] 朱明善，肖云汉，王补宣．换热网络的一种新的自动设计方法．石油炼制，1993(12)：46-52.

换热网络优化综合的数学规划法


最优换热网络流程图
C1,349k 20
20
H1-C1
359K 13.875 6.125
H1,440K 30K
350K
8.125
378.9K
H2-C1
334.64K
368K

应用数学规划求解最优换热网络还有其 他一些方法，例如同步优化法，它是同 步考虑公用工程用量，换热单元数目和 换热面积的整体优化。这种方法比分层 优化更能确保整体的优化，但是数学模 型的建立和求解也更困难一些。

满足最小公用工程费用的网络是很多 的，每个温度区间都可根据换热条件 确定若干匹配，但最小换热匹配的数 目是多少，每个匹配的换热负荷是多 少，则需通过进一步优化计算求得。
设由夹点将网络分成NL 子网络，每个子网络有若 干温度区间，第k个温度区 间的热平衡如右图 在此区间内有I股热物流与 J股冷物流换热，由上一温 度区间有多余的热流热量 传入此区间，此区间内多 余热流热量传入下一区间

单纯的数学规划法虽然能获得严格的数 学最优解，但建立模型困难，求解算法 也不总是有效的，有时实际的工程约束 难以用数学关系式表达，因此单纯的数 学规划法离工程实际的应用还有相当一 段距离。

有些学者将热力学方法和数学规划法结 合起来，也不失为一个好的策略。例如， 以热力学方法为主得到一基本优化网络， 在辅之以数学规划法进行局部参数的优 化调整，这样既可保证初始换热网络基 本满足设计要求，又可简化数学规划法 的数学模型，便于求解。
1
13
H1-C1
4
6
5 8
C1
2
14
H2-C1 9
7
11
12
3
15
H3-C1

6.换热网络优化


NO.
1
DATA ------ COLD SIDE ------STRM FROM/TO ID UNIT
1 HOT1 IN/ 3 COLD2 IN/502 2 HOT2 IN/ 4 COLD1 3/501 3 HOT1 1/OUT COLD1 4/ 2 4 HOT2 2/500 COLD1 IN/ 3 500 HOT2 4/OUT 501 COLD1 2/OUT 502 COLD2 1/OUT HEAT EXCHANGER SUMMARY - TEMPERATURE DATA ------------- HOT SIDE ----------------------- COLD SIDE -----------UNIT STRM TEMP(DEG C) FLOW STRM TEMP(DEG C) FLOW N0. ID IN OUT RATIO ID IN OUT RATIO 1 HOT1 215.0 / 140.0 1.000 COLD2 130.0 / 186.2 1.000 2 HOT2 200.0 / 140.0 1.000 COLD1 130.0 / 175.0 1.000 3 HOT1 140.0 / 110.0 1.000 COLD1 85.0 / 130.0 1.000 4 HOT2 140.0 / 120.0 1.000 COLD1 70.0 / 85.0 1.000 500 HOT2 120.0 / 80.0 1.000 501 COLD1 175.0 / 185.0 1.000 502 COLD2 186.2 / 190.0 1.000 HEAT EXCHANGER SUMMARY - GENERAL DATA UNIT DUTY AREA U-VALUE FT NUMBER OF SHELLS COST NUMBER MMKJ /HR M2 WATTS / M2-K SERIES PARALLEL USDOLLAR 1 225.0000 12688.1 283.915 0.977 10 3 14683531 2 90.0000 5472.6 283.915 0.983 10 1 5712908 3 90.0000 5425.2 283.915 0.992 10 1 5683216 4 30.0000 562.1 283.915 0.995 2 1 766033 500 60.0000 501 20.0000 502 15.0000

多流股换热器网络综合问题的优化算法设计


题 规模 大 、 约束 条件 多， 重 的非 凸非 线性使得 目标 函数 存在 多 个局部 最优 解 ． 统 的基 严 传
于梯度的优化算法在求解时极 易陷于局部最优． 有鉴于此 ， 本研究采用遗传算法解决此类 问题 ， 通过对遗传算法进行改进 ， 针对简单遗传算法存在 的早熟和运行参数难以确定的问 题， 设计 了多样性保持算子和多种群进化的算法结构； 算时运行参数 自适应确定 ， 计 并把 模拟退火算法思想引入遗传算法子代的生成中去． 实例证 明， 采用所构造的算法可有效求
维普资讯
华 南 理 工 大 学 学 报 （自然 科 学 版 ）
第３ ４卷 第 ８ 期
２０ ０ ６年 ８月
Ｊ ｕ ｎ ｌ ｆ Ｓ ｕ ｈ Ｃｈ ｎ ｉ ｅ ｓ ｙ ｏ ｃ ｎ ｌ ｇ ｏ ｒ ａ ｏ ｔ ｉ ａ Ｕｎ ｖ ｒ ｉ ｆＴｅ ｈ ｏ ｏ ｙ ｏ ｔ
统 工 程 研 究 ． — ａｌ ｗ ｉｇａｆｎ＠ １３ ｃｍ Ｅ ｍ ｉ：合理 的运行参 数． 针对 遗传 算法 存 在 的 上 述 问题 我 们 进 行 如 下 改
进， 以增加算 法 的全局 寻优 能力 和 运行性 能 ．
１２ 多样性保持算子 ．
简 单 遗 传 算 法 由 于 下 述 原 因 导 致 它 并 不 实 用 ． 首先 ， 早 收 敛 于 局 部 最 优 解 是 其 最 大 弱 过 点 ． 成这一 问题 的原 因是 在 简单 遗 传 算 法 中没 有 造 保 持 种群性 状 多样 性 的 算 子 ， 而经 验 证 明这 恰 是 保 证 遗 传算法 全局 优 化 能 力 的关 键 所 在 ． 次 是 运 行 其 参数 （ 交叉 概率 （ 和变 异 概率 （ ） Ｐ） Ｐ ） 的合理 选 择 问题 ． 高的交 叉 概率 和 变 异 概 率 可 使搜 索 达 到 更 较

换热网络多目标综合优化算法研究进展

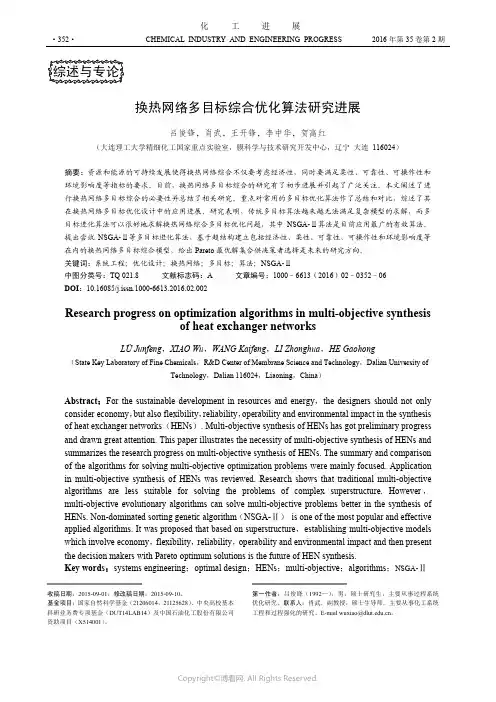

CHEMICAL INDUSTRY AND ENGINEERING PROGRESS 2016年第35卷第2期·352·化 工 进 展换热网络多目标综合优化算法研究进展吕俊锋，肖武，王开锋，李中华，贺高红（大连理工大学精细化工国家重点实验室，膜科学与技术研究开发中心，辽宁 大连 116024）摘要：资源和能源的可持续发展使得换热网络综合不仅要考虑经济性，同时要满足柔性、可靠性、可操作性和环境影响度等指标的要求。

目前，换热网络多目标综合的研究有了初步进展并引起了广泛关注。

本文阐述了进行换热网络多目标综合的必要性并总结了相关研究。

重点对常用的多目标优化算法作了总结和对比，综述了其在换热网络多目标优化设计中的应用进展。

研究表明，传统多目标算法越来越无法满足复杂模型的求解，而多目标进化算法可以很好地求解换热网络综合多目标优化问题，其中NSGA-Ⅱ算法是目前应用最广的有效算法。

提出尝试NSGA-Ⅱ等多目标进化算法，基于超结构建立包括经济性、柔性、可靠性、可操作性和环境影响度等在内的换热网络多目标综合模型，给出Pareto 最优解集合供决策者选择是未来的研究方向。

关键词：系统工程；优化设计；换热网络；多目标；算法；NSGA-Ⅱ中图分类号：TQ 021.8 文献标志码：A 文章编号：1000–6613（2016）02–0352–06 DOI ：10.16085/j.issn.1000-6613.2016.02.002Research progress on optimization algorithms in multi-objective synthesisof heat exchanger networksLÜ Junfeng ，XIAO Wu ，WANG Kaifeng ，LI Zhonghua ，HE Gaohong（State Key Laboratory of Fine Chemicals ，R&D Center of Membrane Science and Technology ，Dalian University ofTechnology ，Dalian 116024，Liaoning ，China ）Abstract ：For the sustainable development in resources and energy ，the designers should not only consider economy ，but also flexibility ，reliability ，operability and environmental impact in the synthesis of heat exchanger networks （HENs ）. Multi-objective synthesis of HENs has got preliminary progress and drawn great attention. This paper illustrates the necessity of multi-objective synthesis of HENs and summarizes the research progress on multi-objective synthesis of HENs. The summary and comparison of the algorithms for solving multi-objective optimization problems were mainly focused. Application in multi-objective synthesis of HENs was reviewed. Research shows that traditional multi-objective algorithms are less suitable for solving the problems of complex superstructure. However ，multi-objective evolutionary algorithms can solve multi-objective problems better in the synthesis of HENs. Non-dominated sorting genetic algorithm （NSGA-Ⅱ） is one of the most popular and effective applied algorithms. It was proposed that based on superstructure ，establishing multi-objective models which involve economy ，flexibility ，reliability ，operability and environmental impact and then present the decision makers with Pareto optimum solutions is the future of HEN synthesis.Key words ：systems engineering ；optimal design ；HENs ；multi-objective ；algorithms ；NSGA-Ⅱ收稿日期：2015-09-01；修改稿日期：2015-09-10。
