多股流换热器网络及其衍生网络法综合优化课件

多股流换热器网络及其衍生网络法综合优化课件

01
多股流换热器网络 及其衍生网络法综
合优化方法
优化目标确定
01
02
03
最小化换热成本
通过优化换热器网络，降 低换热过程中的能量消耗 和成本。
提高换热效率
优化换热器网络布局和操 作参数，提高换热效率， 减少热量损失。
降低环境污染
在满足工艺要求的前提下， 尽量减少换热过程中的能 源消耗和污染物排放。
优化方法选择
数学规划法
通过建立数学模型，将换热器网络的优化问题转化为数学问题， 利用数学方法求解最优解。
遗传算法
模拟生物进化过程中的遗传机制，通过自然选择和遗传变异等操 作，寻找最优解。
人工智能算法
利用神经网络、深度学习等算法，对大量数据进行训练和学习， 寻找最优解。
优化过程实施
建立数学模型
根据工艺要求和换热器网络实际情况，建立数学 模型，包括目标函数、约束条件等。
01
衍生网络法基础
衍生网络法定义
衍生网络法是一种基于数学和计算机科学的优化方法，用于解决多目标、多约束 的复杂系统优化问题。
它通过构建一个或多个衍生网络来描述和解决优化问题，利用网络拓扑结构和节 点间的关联关系来寻找最优解。
衍生网络法原理
衍生网络法的基本原理是将问题转化为网络流问题，通过构 建适当的衍生网络，利用网络流算法寻找满足所有约束条件 的最优解。
研究现状
目前，多股流换热器网络优化研 究已经取得了一定的进展，但仍 存在一些问题需要进一步探讨。
现有的研究方法大多基于经验或 半经验模型，缺乏系统性和理论 性，难以满足实际生产的需求。
针对多股流换热器网络的综合优 化问题，需要进一步研究更加科
学、系统的优化方法和技术。

石化换热网络与公用工程系统能量集成综合优化方法与实例研究

石化换热网络与公用工程系统能量集成综合优化方法与实例研究
（2）推荐方案 更换汽轮机，将其背压提高至1.0MPa，由于装 置所生产的中压蒸汽少于汽轮机的消耗，则正常工 况需从锅炉供应中压蒸汽，背压提高后，则可将其 输入至1.0MPa的蒸汽管网使用。
（三）实例3——腈纶装置蒸汽冷凝水系统改造
（1）改造原因 ① 冷凝水排放不畅 ② 疏水阀故障率高 ③ 冷凝水回收配置不尽合理 ④ 系统最末段的冷凝水泵经常气蚀
（一）实例1——中石化某炼油厂换热网络改造
（4）优化网络
图2 优化网络示意图
（一）实例1——中石化某炼油厂换热网络改造
（4）优化网络
图3 换热器布置图
（一）实例1——中石化某炼油厂换热网络改造
（5）结论
优化后换热网络换热器总台数为71台，总换热面 积为19520m2，新增、更新换热器27台，更新换热 面积为10230m2，换热网络空置出换热器14台，换 热面积1225m2。
原油进电脱盐温度为136℃(计算值141℃)，考 虑现场原油性质变化和操作可调性，在最终设计时 E1-6和E2-7两组换热器加跨线可在电脱盐之前，也 可在电脱盐之后。进初馏塔前换后温度为226℃， 初馏塔底油换后终温为310℃。总投资近4000万， 年效益3000余万元。
（二）实例2——丙烯腈的背压汽轮机
（三）实例3——腈纶装置蒸汽冷凝水系统改造
（3）改造效果 本次改造总投资45万元。2004年4月底改造完成，
2004年5月投入运行，一次开车成功 。节约蒸汽 6.6t/h(蒸汽65元/h)，年经济效益343万元，投资 回收期2个月。
（三）实例3——腈纶装置蒸汽冷凝水系统改造
图4 原系统流程
（三）实例3——腈纶装置蒸汽冷凝水系统改造
器 3.5 MPa 汽，3.5 MPa、1.0 MPa 管网整顿、监测系统 建立与优化运行。

换热网络的综合、优化

换热网络的综合、优化
1983年Cerda[6]把换热器网络表示成目 标函数和约束条件的形式,将数学规划法引入到换热器网络的综合中;1983 年Parpoulias和Grossmann[7]将最大能源回收问题归结为一线性(LP)问题, 以求解最少的换热单元数目;在自动产生换热器网络的结构方面进行了尝试. 1986年Floudas,Ciric和Grossmann[8]合作采用数学规划法生成最优换热器 网络,奠定了其应用基础.1989年Floudas和Ciric[9]把混合整数线性规划法 (MILP)与Floudas的超结构相结合,得到混合整数非线性规划(MINLP) 模型,成功确立了换热器网络最小投资费用;1990年Yee,Grossmann和 Kravanja[10]提出了同时考虑运行费用和投资费用的同步最优综合方法,但 是其没有考虑涉及单元数目的固定费用,问题原则上可归结为一非线性规划 (NLP)问题求解,其结果中可能包括较多的换热单元数目.1991年Ciric和 Floudas[11]所提出的MINLP模型严重非凸,约束是二次型的,虽然采用的分 解算法大大改善了解的质量,但由于其主问题仍为非凸,无法克服局部极小 值点,同时建立的模型依赖于窄点技术的网络温差及子网络的划分.1990年 Yee和Grossmann[12]提出的线性约束MINLP模型可同步优化公用工程,面 积费用和单元设备数,但模型的非等温混合假设造成了有分流情况下必须进 行二次优化.
换热网络的综合,优化
上海理工大学 关欣
研究换热网络综合,优化的意义
换热器网络是石油化工,能源动力,低温工程等领域广泛 应用的工艺环节,其设计的合理性和高效性直接关系到工 业系统的整体性能.而换热器网络的综合和优化即是要充 分利用工艺物流的能量,尽量减少公用设施费用,使系统 总投资费用最小.实践表明,通过对已有换热器网络的优 化和改造以及对新型换热器网络的综合和优化,都可以显 著地提高能量利用效率,达到节能高效的目的,且产生的 经济效益是十分可观的.例如,ICI公司应用窄点法对已 有换热器网络进行优化和调整以后,不但节省了设备投资, 而且仅燃料费用一项每年就节约120万美元,获得了相当 可观的效果[1];我国在这方面的成功经验也很多,例如, 清华大学化工系统工程教研室在上世纪八十年代,通过对 炼厂原油预热网络的优化改造,使得加热炉负荷降低40%, 年经济效益达140万元[2].因此,近几十年来,换热器网 络的综合和优化技术得到了迅速的发展,并且已经成为过 程系统综合的一个重要分支.

换热网络的综合、优化

换热网络的综合、优化

(utility grand composite curve)
传热过程的有效能分析
换热网络的调优
最少换热设备个数和热负荷回路
热负荷回路的断开 1 基本回路断开方式
2 补充回路断开方式
3 热负荷路径及能量松弛
换热网络的综合、优化
上海理工大学 关欣
研究换热网络综合、优化的意义
• 换热器网络是石油化工、能源动力、低温工程等领域广泛 应用的工艺环节，其设计的合理性和高效性直接关系到工 业系统的整体性能。而换热器网络的综合和优化即是要充 分利用工艺物流的能量，尽量减少公用设施费用，使系统 总投资费用最小。实践表明，通过对已有换热器网络的优 化和改造以及对新型换热器网络的综合和优化，都可以显 著地提高能量利用效率，达到节能高效的目的，且产生的 经济效益是十分可观的。例如，ICI公司应用窄点法对已 有换热器网络进行优化和调整以后，不但节省了设备投资， 而且仅燃料费用一项每年就节约120万美元，获得了相当 可观的效果[1]；我国在这方面的成功经验也很多，例如， 清华大学化工系统工程教研室在上世纪八十年代，通过对 炼厂原油预热网络的优化改造，使得加热炉负荷降低40%， 年经济效益达140万元[2]。因此，近几十年来，换热器网 络的综合和优化技术得到了迅速的发展，并且已经成为过 程系统综合的一个重要分支。
国内，针对换热器网络综合与优化的研究基本集中于高校内的研究工作。大连 理工大学姚平经教授在窄点技术法和数学规划法方面取得一定早期成果[13,14]， 并针对其不足之处提出和发展了先进的网络优化方法，例如，建立了三温差 MILP转运模型及其设计方法[15,16]等；华南理工大学华贲教授将人工智能和数 学规划[17]有机地结合起来应用于换热器网络的优化，建立了大规模网络的超 结构模型[18]，且充分考虑了换热器网络弹性设计问题[19]；清华大学肖云汉教 授、朱明善教授和王补宣教授在国内很早提出换热器网络综合和优化的重要性， 在该方面也作了大量有意义的研究[20,21]。 但总的看来，无论是窄点技术法还是数学规划法，到目前为止大都还是一种多 目标分步优化方法，很难一次得到网络的整体最优解。因而有必要对换热器网 络的综合与优化做进一步器网络的窄点法．新疆化工，1994，(1)：24-38. [2]肖云汉，朱明善，王补宣．换热网络的同步综合设计．化工学报，1993，(6)：635-643. [3] Linnhoff B, Flower J R. Synthesis of Heat Exchanger Networks: Systematic Generation of Energy Optimal Networks. AICHE Journal, 1978, 24(4): 633-654. [4]Trividi K K, et al. A New Dual-Temperature Design Method for the Synthesis of Heat Exchanger Networks. Comput Chem Eng, 1989, 16: 667-685. [5] Fraser D M. The Use of Minimum Flux instead of Minimum Approach Temperature as A Design Specification for Heat Exchanger Networks. Chem Eng Sci, 1989, 44: 1121-1127. [6] Cenda J, Westerberg A W, Mason D, Linnhoff B. Minimum Utility Usage in Heat Exchanger Networks Synthesis. Chem Eng Sci, 1983, 38: 373-387. [7]Papoulias S A, Grossman I E. A Structural Optimization Approach in Process Synthesis (II): Heat Recovery Network. Comput Chem Eng, 1983, 7(6): 707-721. [8]Floudas C A, Ciric A R, Grossman I E. Automatic Synthesis of Optimum Heat Exchanger Networks Configuration. AICHE. J, 1986, 32: 276-290. [9]Floudas C A, Ciric A R. Strategies for Overcoming Uncertainties in Heat Exchanger Network Synthesis. Comput Chem Eng, 1989, 13: 1133-1152. [10] Yee T F, Grossmann I E, Kravanja I. Computer Chem Eng, 1990, 14: 1151-1164. [11]Ciric A R, Floudas C A. Heat Exchanger Network Synthesis Without Decomposition. Comput Chem Eng, [J], 1991, 15: 385-396. [12] Yee T F, Grossmann I E. Simultaneous Optimization Models for Heat Integration (I)：Area and Energy Targeting and Modeling of Multi-stream Exchangers. Comput Chem Eng, 1990, 14(10): 1151-1164. [13] 詹士平，姚平经，袁一． 用转运问题求解换热器网络的最小公用设施费用． 化学工程，1989，17(5)：17-27. [14] 尹洪超，周东浩，崔峨．夹点技术与换热网络综合调优方法．节能，1994(5): 11-13. [15] 王莉，姚平经，袁一．换热器网络的新设计方法．化学工程，1995，23(1)：25-30. [16] 尹洪超，袁一，王晓云，施光艳．换热器网络非等温混合目标同步最优综合．大连理工大学学报，1995，35(5)：639-643. [17] 李志红，尹清华，华贲．换热网络最优合成研究的进展与展望．炼油设计，1997(3)：5-10. [18] 李志红，华贲，尹清华，何耀华． 人工智能与数学规划的集成用于换热网络最优合成设计的研究． 石油化工，1998(9)：660668. [19] 李志红，华贲．换热网络弹性分析的研究和应用．石油炼制与化工，1995(8)：11-14. [20] 肖云汉，朱明善，王补宣．换热网络设计方法的研究进展．化工进展，1994(1)： 1-8. [21] 朱明善，肖云汉，王补宣．换热网络的一种新的自动设计方法．石油炼制，1993(12)：46-52.

换热网络优化——夹点理论 76页PPT文档

换热网络优化——夹点理论 76页PPT文档

落入各温度区间的物流已考虑了温度推动力，所以在 每个温度区间内都可以把热量从热物流传给冷物流， 即热量传递满足第二定律。
每个区间的传热表达式为：
Q i [ (F)H C .ip (F)C C .i] T ip
温度区间具有以下特性： 可以把热量从高温区间内的任何一股热物流传给低温区
A3
Yibin University
2009年度宜宾学院化工学院课程 化工过程分析与合成
7.2 换热网络合成问题 7.2.1 换热网络合成问题的描述
一组需要冷却热物流H和一组需要加热的冷物流C，每条 物流的热容流率FCp，热物流从初始温度TH初冷却到目标 TH终，冷物流从初始温度TC初加热到目标温度TC终。
180
40
280
2.630105来自-1954.0
150
40
440
165
A8
Yibin University
2009年度宜宾学院化工学院课程 化工过程分析与合成
如果没有温度推动力的限制，就必须由公用工程系统 提供165kW的热量
第一定律计算算法没有考虑一个事实，即：只有热物 流温度超过冷物流时，才能把热量由热物流传到冷物 流。
络的能量最优解，即最小公用消耗；
提出了换热网络最少换热单元数的计算公式。
意义在于从理论上导出了换热网络的两个理想状态 ，从而为换热网络设计指明了方向
A5
Yibin University
2009年度宜宾学院化工学院课程 化工过程分析与合成
•Linnhoff和Flower的工作
合成能量最优的换热网络。 从热力学的角度出发，划分温度区间和进行热平衡
△Tmin，然后与冷物流的起始、目标温度一起按从在到

分步式的化工装置换热网络优化改造策略

分步式的化工装置换热网络优化改造策略

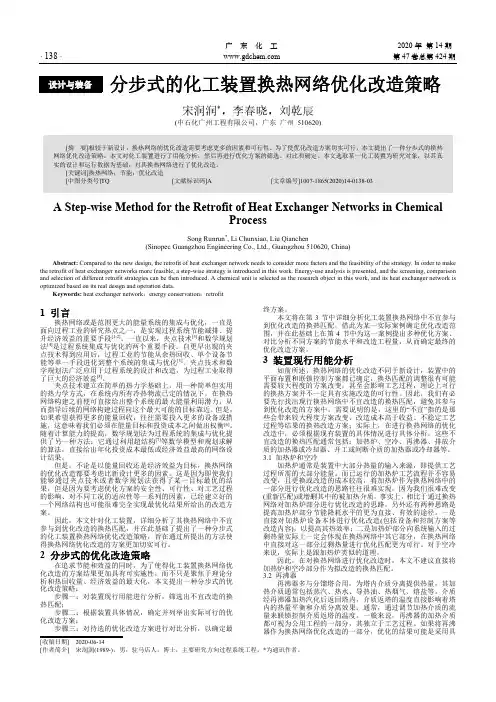

广东化工2020年第14期· 138 · 第47卷总第424期分步式的化工装置换热网络优化改造策略宋润润*，李春晓，刘乾辰(中石化广州工程有限公司，广东广州510620)[摘要]相较于新设计，换热网络的优化改造需要考虑更多的因素和可行性。

为了使优化改造方案切实可行，本文提出了一种分步式的换热网络优化改造策略。

本文对化工装置进行了用能分析，然后再进行优化方案的筛选、对比和确定。

本文选取某一化工装置为研究对象，以其真实的设计和运行数据为基础，对其换热网络进行了优化改造。

[关键词]换热网络；节能；优化改造[中图分类号]TQ [文献标识码]A [文章编号]1007-1865(2020)14-0138-03A Step-wise Method for the Retrofit of Heat Exchanger Networks in ChemicalProcessSong Runrun*, Li Chunxiao, Liu Qianchen(Sinopec Guangzhou Engineering Co., Ltd., Guangzhou 510620, China)Abstract: Compared to the new design, the retrofit of heat exchanger network needs to consider more factors and the feasibility of the strategy. In order to make the retrofit of heat exchanger networks more feasible, a step-wise strategy is introduced in this work. Energy-use analysis is presented, and the screening, comparison and selection of different retrofit strategies can be then introduced. A chemical unit is selected as the research object in this work, and its heat exchanger network is optimized based on its real design and operation data.Keywords: heat exchanger network；energy conservation；retrofit1 引言换热网络或是范围更大的能量系统的集成与优化，一直是面向过程工业的研究热点之一，是实现过程系统节能减排、提升经济效益的重要手段[1-2]。
