PCB电路板检验规范

PCB电路板测试检验及规范分析一、PCB电路板测试的目的和重要性PCB电路板测试的主要目的是验证电路板的功能和性能是否符合设计要求，并确保其质量和可靠性。

测试可以帮助检测和解决电路板上的故障和问题，提高电路板的可靠性和稳定性，减少生产和使用中可能出现的风险和损失。

二、常用的PCB电路板测试方法1.功能测试：主要用于验证电路板的功能是否正常，包括输入输出测试、电源测试、通信测试等。

2.结构测试：用于检测电路板的物理结构是否符合设计要求，包括尺寸、形状、排列和布局等方面的测试。

3.性能测试：用于评估电路板的性能指标，包括电气特性测试、信号传输测试、功耗测试等。

4.可靠性测试：用于验证电路板在长时间使用过程中的可靠性，包括温度、湿度、振动和冲击等环境条件下的测试。

5.可编程测试：用于验证电路板上的可编程元件（如FPGA、微控制器等）的编程和功能。

三、PCB电路板检验的方法和指标1.外观检验：主要用于检测电路板的表面是否平整、无明显划痕、变形或损坏。

2.尺寸测量：用于验证电路板的尺寸和孔径是否符合设计要求，并通过光学测量或机械测量手段进行。

3.焊点质量检查：用于验证电路板上的焊点是否牢固、无焊接缺陷和冷焊等问题。

4.电气连通性测试：用于验证电路板上的导线、电阻、电容等电气元件的连通性和正常工作。

五、常用的PCB电路板质量控制标准1.IPC-A600H：电路板的外观和细节质量标准，包括外观缺陷、焊接缺陷和尺寸要求等。

2.IPC-6012D：刚性印制板的质量标准，包括材料、尺寸、硬度、结构、电气性能等方面的要求。

3.IPC-6013C:有机衬底印制电路板的质量标准，包括材料、尺寸、结构、可靠性等方面的要求。

4.IPC-2221B:印制板设计的通用规范，包括电气、机械、材料和可靠性等方面的要求和指导。

5.JEDEC标准：半导体器件和集成电路的质量控制标准，包括ESD测试、温度循环测试等。

总结：PCB电路板的测试、检验及规范分析对于确保电路板的质量和性能至关重要。

pcba检验规范PCBA检验规范是指电子产品中的PCB（Printed Circuit Board，印刷电路板）装配及相关电子元器件的检验和测试规范。

以下是关于PCBA检验规范的详细说明。

一、目的和范围：PCBA检验规范的目的是确保所生产的电子产品的质量符合设计要求，以及满足相关的国家和行业标准。

检验范围涵盖PCB的组装过程和相关电子元器件的检测和测试。

二、检验要求：1. PCB组装过程中的质量检验：包括PCB的外观质量、焊接质量、钝化处理、防腐涂层以及电子元器件的正确焊接位置和方向等。

2. 电子元器件的检测和测试：包括元器件的封装、焊盘无损伤、引脚无歪曲、接触良好、无短路、无开路等。

3. 质量控制：包括对PCBA的尺寸、重量、外观、电气性能等方面进行抽样检验，并记录检验结果。

三、检验方法：1. 目检：通过人工观察PCBA和电子元器件的外观质量，包括焊接质量、引脚位置和方向等。

2. X射线检测：用于检测PCB表面下的焊盘连接和引脚连接。

3. 高温试验：检测PCBA的耐高温性能，包括焊盘和引脚的可靠性。

4. 温湿度试验：检测PCBA的耐湿性和耐湿热性能，以及焊接点的可靠性。

5. 电气测试：包括静电放电测试、绝缘电阻测试、直流电阻测试、电容测试、电感测试、电流测试等。

四、记录和报告：每一批次的PCBA检验结果都应当记录并以报告的形式保存。

报告应包括以下内容：1. 检验日期、检测人员、实验环境等基础信息；2. 抽样检验的样本数量和抽样方案；3. 检验结果和对比标准的差异；4. 错误和缺陷的描述和数量；5. 不合格PCBA的处理方式和责任人；6. 检验结果的总结和建议。

五、质量控制：为了确保PCBA检验过程的质量，应建立相应的质量控制措施，包括：1. 建立PCBA检验规范和流程，并确保所有相关人员熟悉和遵守规范；2. 设立合适的检验设备和环境，保证检验过程的准确性和可靠性；3. 培训检验人员，提高其检验技能和知识水平；4. 对不合格的PCBA进行追溯和分析，找出问题的原因并采取相应的纠正和预防措施；5. 定期审核和更新检验规范，以适应技术和市场的变化。

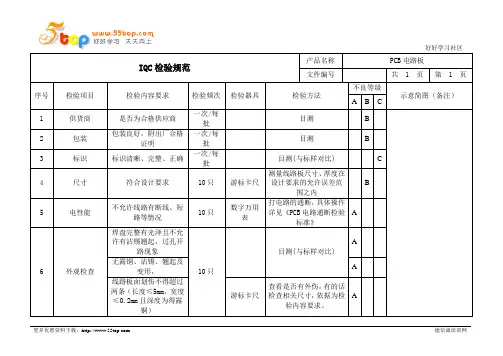

IQC检验规范产品名称PCB电路板文件编号共 1 页第 1 页序号检验项目检验内容要求检验频次检验器具检验方法不良等级示意简图（备注）A B C1 供货商是否为合格供应商一次/每批目测B2 包装包装良好，附出厂合格证明一次/每批目测B3 标识标识清晰、完整、正确一次/每批目测(与标样对比) C4 尺寸符合设计要求10只游标卡尺测量线路板尺寸、厚度在设计要求的允许误差范围之内B5 电性能不允许线路有断线、短路等情况10只数字万用表打电路的通断，具体操作详见《PCB电路通断检验标准》A6 外观检查焊盘完整有光泽且不允许有沾锡翘起，过孔开路现象10只目测(与标样对比)A无露铜、沾锡、翘起及变形，A线路板面划伤不得超过两条（长度≤5mm，宽度≤0.2mm且深度为得露铜）游标卡尺查看是否有外伤，有的话检查相关尺寸，依据为检验内容要求。

A线路板面印刷文字不得有错印、漏印。

印刷字迹清晰酒精(分析醇)、棉球用酒精棉球擦拭三次后无变化C备注1、封样产品应该在供货商送的第一批合格产品中抽取，原则上以后规格、标识、外观等方面的检验以封样的产品为标准。

2、抽样标准：一般以10只/每批检验水平：一般检验水平Ⅱ级。

3、致命缺陷（A）：极重要质量特性不符合规定，导致产品性能完全丧失；AQL——0.065。

严重缺陷（B）：重要质量特性不符合规定，导致产品性能部分失效；AQL——0.65。

一般缺陷（C）：一般质量不符合规定，轻微影响或者不影响产品的正常性能；AQL ——1.5。

4、反应计划：若发现1个或1个以上A类缺陷或B类缺陷以及2个以上C类缺陷则该批产品则判为不合格品，并对不合格品并进行隔离、标识。

同时具备两种以上不合格的进行不合格评审；单项不合格的外检站应将统计结果上交质管部，质管部反馈给供应商。

5、质检单上应记录以上所有A类、B类检验项目的检验结果。

编制/日期校对/日期审核/日期。

pcb质量检测标准
PCB（Printed Circuit Board，印刷电路板）质量检测标准是确保PCB产品的质量和可靠性的一项重要工作。

以下是一些常见的PCB质量检测标准：
1. 外观检测：检查PCB的表面是否光滑、干净，无明显划痕、污渍、气泡和杂质。

电路线条应清晰、光滑，无断路或短路现象。

2. 尺寸检测：测量PCB的尺寸是否符合要求，包括厚度、长度、宽度等。

检查PCB 的孔径和孔距是否符合设计要求。

3. 材质检测：检查PCB所使用的材料是否符合要求，如铜箔、绝缘层、保护层等。

确保所使用的材料具有良好的电气性能和机械性能。

4. 焊盘检测：检查焊盘的位置、大小和形状是否符合设计要求。

确保焊盘表面光滑、无氧化，以便焊接时能够牢固地连接电子元件。

5. 导线检测：检查导线的走向、弯曲半径和间距是否符合设计要求。

确保导线表面光滑、无损伤或断裂现象。

6. 镀层检测：检查PCB表面的镀层是否均匀、连续，无气泡或杂质。

镀层应具有良好的导电性和耐腐蚀性。

7. 可靠性检测：进行环境试验、寿命测试等可靠性检测，以评估PCB产品的可靠性和稳定性。

8. 电气性能检测：测试PCB的电气性能，如电阻、电容、电感等元件的值是否符合要求，以及电路的传输特性、频率响应等是否符合设计要求。

9. 安全性检测：检查PCB产品是否符合相关安全标准，如防火、防电击等。

总之，PCB质量检测标准涵盖了外观、尺寸、材质、焊盘、导线、镀层、可靠性、电气性能和安全性等多个方面。

通过执行这些标准，可以确保PCB产品的质量和可靠性，以满足客户的需求。
