热力发电厂课后习题答案第一章热力发电厂动力循环及其热经济性1、发电厂在完成能量的转换过程中，存在哪些热损失？其中哪一项损失最大？为什么？各项热损失和效率之间有什么关系？能量转换：化学能—热能—机械能—电能（煤）锅炉汽轮机发电机热损失：1）锅炉热损失，包括排烟损失、排污热损失、散热损失、未完全燃烧热损失等。
2）管道热损失。
3）汽轮机冷源损失: 凝汽器中汽轮机排汽的气化潜热损失；膨胀过程中的进气节流、排气和部损失。
4）汽轮机机械损失。
5）发电机能量损失。
最大：汽轮机冷源热损失中的凝汽器中的热损失最大。
原因：各项热损失和效率之间的关系：效率=（1-损失能量/输入总能量）×100%。
2、发电厂的总效率有哪两种计算方法？各在什么情况下应用？1）热量法和熵方法（或火用方法或做功能力法）2）热量法以热力学第一定律为基础，从燃料化学能在数量上被利用的程度来评价电厂的热经济性，一般用于电厂热经济性的定量分析。
熵方法以热力学第二定律为基础，从燃料化学能的做工能力被利用的程度来评价电厂的热经济性，一般用于电厂热经济性的定性分析。
3、热力发电厂中，主要有哪些不可逆损失？怎样才能减少这些过程中的不可逆损失性以提高发电厂热经济性？存在温差的换热过程，工质节流过程，工质膨胀或压缩过程三种典型的不可逆过程。
主要不可逆损失有1) 锅炉有温差换热引起的不可逆损失；可通过炉打礁、吹灰等措施减少热阻减少不可逆性。
2) 锅炉散热引起的不可逆损失；可通过保温等措施减少不可逆性。
3) 主蒸汽管道中的散热和节流引起的不可逆性；可通过保温、减少节流部件等方式来减少不可逆性。
4）汽轮机中不可逆膨胀引起的不可逆损失；可通过优化汽轮机结构来减少不可逆性。
5）凝汽器有温差的换热引起的不可逆损失；可通过清洗凝汽器减少热阻以减少不可逆性。
4、发电厂有哪些主要的热经济性指标？它们的关系是什么？主要热经济性指标有：能耗量（汽耗量，热耗量，煤耗量）和能耗率（汽耗率，热耗率，煤耗率）以及效率。
西交《热力发电厂（高起专）》在线作业试卷总分:100 得分:100 一、单选题（共24 道试题, 共36 分）1. 在给水泵出口侧的压力母管与炉前给水母管之间装有“冷”供水管，其作用是：（）A. 在机组正常运行时向锅炉供水B. 在机组增加负荷时向锅炉供水C. 在机组突甩负荷时向锅炉供水D. 在高压加热器故障停用及电厂启动时向锅炉上水满分：1.5 分正确答案:D2. 在主蒸汽管道系统中，为防止发生蒸汽温度偏差过大现象，可采用以下措施：（）A. 采用喷水减温的方法B. 采用回热加热的方法C. 采用中间联络管的方法D. 采用表面减温器的方法满分： 1.5 分正确答案:C3. 提高蒸汽初温度，理想循环热效率（）A. 降低B. 提高C. 不变D. 不一定变化满分：1.5 分正确答案:B4. 补充水引入凝汽器的热经济性比引入给水除氧器的热经济性要高原因是（）A. 充分利用了低压回热抽汽B. 水量调节较为简单C. 回热做功比降低D. 混合温差大换热强满分：1.5 分正确答案:A5. 采用回热循环后，与之相同初参数及功率的纯凝汽式循环相比，它的（）A. 汽耗量减少B. 热耗率减少C. 作功的总焓降增加D. 作功不足系数更大满分： 1.5 分正确答案:B6. 下面所列为热电厂质量指标的是（）A. 总效率B. 总热耗梁C. 热化发电率D. 燃料总消耗量满分：1.5 分正确答案:C7. 提高蒸汽初参数，其它条件不变，汽机相对内效率（）A. 提高B. 降低C. 先提高后降低D. 先降低后提高满分：1.5 分正确答案:B8. 给水回热加热的应用要受到以下条件限制，即（）A. 可能被加热的最高给水温度受蒸汽初参数限制B. 可能被加热的最高给水温度受蒸汽终参数限制C. 可能被加热的最高给水温度受机组功率限制D. 可能被加热的最高给水温度受抽汽量大小及其参数限制满分：1.5 分正确答案:D9. 已知某凝汽式火力发电厂的毛效率为32%，厂用电率为8%，该厂的发电标准煤耗率约为（）A. 25.6g/（kw • h）B. 256g/（kw•h）C. 384g/（kw•h）D. 417g/（kw•h）满分： 1.5 分正确答案:C10. 热电厂总效率表明了（）A. 热变功的程度B. 发电量与供电量之比C. 燃料有效利用的程度D. 电能热能生产的热经济性满分：1.5 分正确答案:C11. 下列不属于混合式加热器优点的是（）A. 加热器结构简单B. 能够除氧C. 端差为零D. 所组成的回热系统结构简单满分： 1.5 分正确答案:D12. 除氧器滑压运行时，除氧效果下降，主要发生在下列情况时：（）A. 机组负荷突然增加B. 机组负荷不变，凝结水温升高C. 机组负荷突然减少D. 高压加热器解列满分：1.5 分正确答案:A13. 在火力发电厂中常把凝汽器热水井到除氧器入口的低压水部分称作（）A. 主给水系统B. 主回水系统C. 主凝结水系统D. 循环水系统满分：1.5 分正确答案:C14. 除氧器的热力特性是指除氧器在运行中，除氧器负荷、进水温度、排汽量与（）之间的关系。
热力发电厂课后习题答案第一章热力发电厂动力循环及其热经济性1、发电厂在完成能量的转换过程中，存在哪些热损失？其中哪一项损失最大？为什么？各项热损失和效率之间有什么关系？能量转换:化学能—热能—机械能—电能（煤）锅炉汽轮机发电机热损失：1）锅炉热损失,包括排烟损失、排污热损失、散热损失、未完全燃烧热损失等。
2）管道热损失。
3）汽轮机冷源损失：凝汽器中汽轮机排汽的气化潜热损失；膨胀过程中的进气节流、排气和内部损失。
4）汽轮机机械损失。
5)发电机能量损失。
最大:汽轮机冷源热损失中的凝汽器中的热损失最大.原因:各项热损失和效率之间的关系：效率=（1-损失能量/输入总能量）×100%。
2、发电厂的总效率有哪两种计算方法？各在什么情况下应用？1）热量法和熵方法（或火用方法或做功能力法）2）热量法以热力学第一定律为基础,从燃料化学能在数量上被利用的程度来评价电厂的热经济性，一般用于电厂热经济性的定量分析。
熵方法以热力学第二定律为基础,从燃料化学能的做工能力被利用的程度来评价电厂的热经济性，一般用于电厂热经济性的定性分析。
3、热力发电厂中，主要有哪些不可逆损失？怎样才能减少这些过程中的不可逆损失性以提高发电厂热经济性?存在温差的换热过程，工质节流过程，工质膨胀或压缩过程三种典型的不可逆过程。
主要不可逆损失有1）锅炉内有温差换热引起的不可逆损失；可通过炉内打礁、吹灰等措施减少热阻减少不可逆性。
2）锅炉散热引起的不可逆损失；可通过保温等措施减少不可逆性。
3) 主蒸汽管道中的散热和节流引起的不可逆性；可通过保温、减少节流部件等方式来减少不可逆性。
4)汽轮机中不可逆膨胀引起的不可逆损失；可通过优化汽轮机结构来减少不可逆性。
5）凝汽器有温差的换热引起的不可逆损失；可通过清洗凝汽器减少热阻以减少不可逆性.4、发电厂有哪些主要的热经济性指标？它们的关系是什么?主要热经济性指标有：能耗量（汽耗量，热耗量，煤耗量）和能耗率（汽耗率，热耗率，煤耗率）以及效率.能耗率是汽轮发电机生产1kW。
热力发电厂习题四第四章习题一、填空1、汽水损失的回收利用，会使电厂经济性。
2.为保证给水泵在低负荷下不产生气蚀，应设置给水泵出口。
3.对于再热机组，主给水管道一般采用循环水系统。
4.根据设备的特点绘制综合热力系统图。
5、化学补充水补入凝汽器比补入除氧器，系统的热经济性。
6、建电厂时，单机容量一般不大于系统总容量的。
7.图中仅显示了电厂主热力系统中相同类型和参数的设备。
8、热电厂与凝汽式电厂相比，其原则性热力系统中多一个局部热力系统，是。
9、降低主蒸汽和再热蒸汽压损，可提高机组的。
10、工质及废热回收引入回热系统时，机组热效率。
11、再热机组，主蒸汽管道均采用系统。
12.化学补给水一般引入除氧器或冷凝器，主要考虑水量。
13.采用低压旁路减温水。
14、机组甩负荷时，由高压旁路引来减温后的蒸汽以保护。
15.为了确保主给水泵无气穴，通常在主给水泵前配置一个低速水泵，称为。
16.火力发电厂供热系统的载热量一般为水和水。
17.当锅炉压力恒定时，排污扩容器的压力越低，回收的能量等级和回收的能量量越高。
18.机组给水系统不少于一台给水泵。
19.直流锅炉旁路系统的主要特点是配有。
20、采用中压联合汽门，不但结构紧凑，且能减少蒸汽的。
21.冷再热管道上的止回阀用于防止旁路蒸汽在紧急停机时回流。
22.当回收工质量相同时，两级污水系统的热经济性优于单级污水系统。
23.过热器减温水来自锅炉。
24、以化学除盐水为补水的凝汽式电厂补水率为。
25.以化学除盐水或蒸馏水作为补充水的火力发电厂的补水率为。
26、汽轮机甩负荷主汽门跳闸时，除氧器给水箱水位调节阀自动关闭，可减缓除氧器压力的，防止给水泵。
27.根据使用目的和准备原则，电厂热力系统分为和。
28.凝汽式发电厂一台机组配备一台锅炉，不用于设备。
29、凝汽式发电厂锅炉最大连续蒸发量按汽轮机确定。
30.当火力发电厂容量最大的锅炉停运时，剩余锅炉应满足热用户连续生产所需的生产蒸汽消耗量；供暖、通风和家庭供暖。

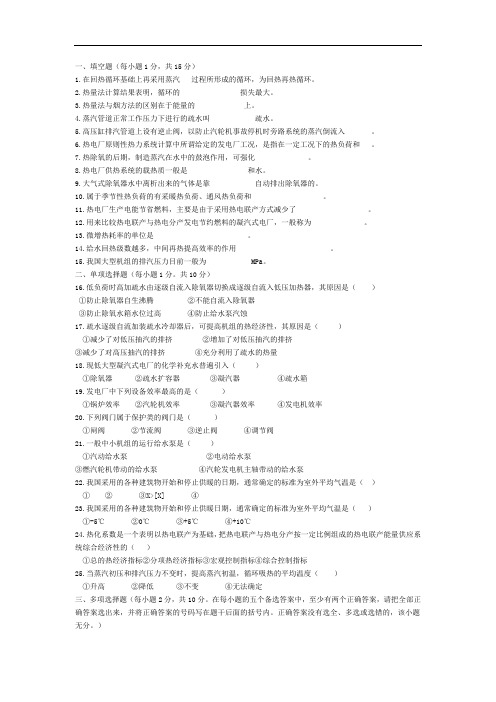

一、填空题（每小题1分，共15分）1.在回热循环基础上再采用蒸汽过程所形成的循环，为回热再热循环。
2.热量法计算结果表明，循环的损失最大。
3.热量法与烟方法的区别在于能量的上。
4.蒸汽管道正常工作压力下进行的疏水叫疏水。
5.高压缸排汽管道上设有逆止阀，以防止汽轮机事故停机时旁路系统的蒸汽倒流入。
6.热电厂原则性热力系统计算中所谓给定的发电厂工况，是指在一定工况下的热负荷和。
7.热除氧的后期，制造蒸汽在水中的鼓泡作用，可强化。
8.热电厂供热系统的载热质一般是和水。
9.大气式除氧器水中离析出来的气体是靠自动排出除氧器的。
10.属于季节性热负荷的有采暖热负荷、通风热负荷和。
11.热电厂生产电能节省燃料，主要是由于采用热电联产方式减少了。
12.用来比较热电联产与热电分产发电节约燃料的凝汽式电厂，一般称为。
13.微增热耗率的单位是。
14.给水回热级数越多，中间再热提高效率的作用。
15.我国大型机组的排汽压力目前一般为 MPa。
二、单项选择题（每小题1分。
共10分）16.低负荷时高加疏水由逐级自流入除氧器切换成逐级自流入低压加热器，其原因是（）①防止除氧器自生沸腾②不能自流入除氧器③防止除氧水箱水位过高④防止给水泵汽蚀17.疏水逐级自流加装疏水冷却器后，可提高机组的热经济性，其原因是（）①减少了对低压抽汽的排挤②增加了对低压抽汽的排挤③减少了对高压抽汽的排挤④充分利用了疏水的热量18.现低大型凝汽式电厂的化学补充水普遍引入（）①除氧器②疏水扩容器③凝汽器④疏水箱19.发电厂中下列设备效率最高的是（）①锅炉效率②汽轮机效率③凝汽器效率④发电机效率20.下列阀门属于保护类的阀门是（）①闸阀②节流阀③逆止阀④调节阀21.一般中小机组的运行给水泵是（）①汽动给水泵②电动给水泵③燃汽轮机带动的给水泵④汽轮发电机主轴带动的给水泵22.我国采用的各种建筑物开始和停止供暖的日期，通常确定的标准为室外平均气温是（）① ② ③X>[X] ④23.我国采用的各种建筑物开始和停止供暖日期，通常确定的标准为室外平均气温是（）①-5℃ ②0℃ ③+5℃ ④+10℃24.热化系数是一个表明以热电联产为基础，把热电联产与热电分产按一定比例组成的热电联产能量供应系统综合经济性的（）①总的热经济指标②分项热经济指标③宏观控制指标④综合控制指标25.当蒸汽初压和排汽压力不变时，提高蒸汽初温，循环吸热的平均温度（）①升高②降低③不变④无法确定三、多项选择题（每小题2分，共10分。
目录第一章发电厂热力过程的理论基础思考题及习题...................................... 第二章凝汽式发电厂极其热经济性 .................................................................. 第三章? 发电厂热力循环主要参数对电厂经济性的影响 .......................... 第四章? 发电厂局部性热力系统及设备............................................................ 第五章发电厂原则性热力系统............................................................................ 第六章发电厂全面性热力系统............................................................................《热力发电厂》习题解答第一章发电厂热力过程的理论基础思考题及习题1．对发电厂热功转换效果做出全面正确的评价,为什么必须建立在热力学第一定律和第二定律基础之上?答：热力学第一定律是从能量转换的数量关系来评价循环的热经济性；它可对各种理想循环进行分析，而实际的各种热力循环中都存在原因不同的不可逆损失，找出这些损失的部件、大小、原因、及其数量关系，提出减少这些不可逆损失的措施，以提高实际循环热效率就应采用以热力学第二定律为基础的方法来完成。
因此对发电厂热功转换效果作出全面的评价，必须建立在热力学第一定律和第二定律的基础之上。
2．评价实际热力循环的方法有几种？它们之间有什么区别和联系？答：评价实际热力循环的方法有两种：一种是热量法（既热效率法），另一种是火用（或熵）方法。
热量法是以热力学第一定律为基础。
用能量的基本特性提出热力循环能量转换的数量关系的指标，着眼于能量数量上的平衡分析，它主要通过计算各种设备及全厂的热效率来评价实际循环的优劣。
一 名词解释热电厂的燃料利用系数：电、热两种产品的总能量与输入能量之比。
热化发电率：质量不等价的热电联产的热化发电量与热化供热量的比值。
发电热耗率：每发一度电所消耗的能（热）量。
端差：加热器汽侧压力下的饱和温度与出口水温之间的差值。
最佳真空：在汽轮机排汽量和循环水入口水温一定的条件下，增大循环水量使汽轮机输出功率增加c P ∆，同时输送循环水的循环水泵的耗功随之增加Ppu ∆，当输出净功率为最大时，即max max )(pu c P P P ∆-∆=∆，所对应的真空即凝汽器的最佳真空。
二 简答题1、混合式加热器的优点有哪些？答：混合式加热器的优点是：(1)传热效果好，能充分利用加热蒸汽的热量；(2)结构简单，造价低；(3)便于汇集不同温度和压力的疏水。
2、高压加热器的过热蒸汽冷却段的任务是什么？答：利用蒸汽的过热度，通过强制对流而使蒸汽在只降低过热度的情况下，放出过热热量加热给水，以减少传热端差，提高热经济性。
3、表面式加热器的疏水冷却段的任务是什么？答：利用刚进入加热器的低温给水来冷却加热器内的疏水，疏水温度的降低后进入下级加热器。
这样可使本级抽汽量增加，压力较低一级抽汽量减少，提高机组的经济性。
5、除氧器滑压运行的优点与存在的问题？答：滑压运行的优点是：避免除氧器用汽的节流损失，使汽机抽汽点分配合理，热经济性高，系统简单投资省。
缺点是：当汽机负荷突然增加时，使给水溶氧量增加；当汽机负荷减少时，尤其是汽机负荷下降很大时，给水泵入口发生汽蚀，引起给水泵工作失常。
6、提高蒸汽初参数、降低蒸汽终参数均可提高机组的热经济性，其受哪些主要条件限制？答：提高蒸汽初温主要受金属材料的制约。
金属材料的强度极限，主要取决于其金相结构和承受的工作温度。
随着温度的升高，金属材料的强度极限、屈服点以及蠕变极限都要随之降低，高温下金属还要氧化，甚至金相结构也要变化，导致热力设备零部件强度大为降低，乃至毁坏。
提高蒸汽初压主要受蒸汽膨胀终了时湿度的限制，而且提高蒸汽初参数还会影响电厂钢材消耗的总投资。
其他系统西安交通大学——热力发电厂所有答案简述降低蒸汽终参数对电厂热经济性的影响及限制。
答案是：在熬汽初参数一定的情况下,降低熬汽终参数W以上的凝汽机组均采用集中母管制系统。
答案是：错误理论上,提高蒸汽初温是不受限制的答案是：正确管道附件包括管件和阀件两大部分。
答案是：V正确只要是热电联产基础上的供热就是集中供热。
答案是：正确评价发电厂热经济性的方法主要是热量法和熵方法。
答案是：正确给水系统是从除氧器给水箱下降管入口到锅炉省煤器进口之间的管道阀门和附件的总称答案是：正确背压机组采用高参数的最小容量比凝汽式汽轮机的大。
答案是：错误发电厂使用前置给水泵的目的是为了防止主给水泵汽蚀。
答案是：正确发电厂的热经济性不能用烟方法计算的。
答案是：错误提高蒸汽初参数,可以提高循环热效率,现代蒸汽动力循环朝着高参数方向发展。
答案是：正确热电厂生产电能节省燃料,主要是由于采用热电联产方式减少了冷源损失。
答案是：正确加热器内的总体传热系数增大时,加热器的端差也会增大。
答案是：错误高压缸排汽管道上设有调节阀,以防止汽轮机事故停机时旁路系统的蒸汽倒流λ汽轮机。
答案是：错误大气式除氧器水中离析出来的气体是靠压差自动排出除氧器的。
答案是：正确对发电厂全厂效率影响最大的是汽轮发电机组的绝对电效率答案是：正确表面式加热器疏水回收系统,采用疏水泵方式时热经济性低。
答案是：错误改变下列参数使汽轮机相对内效率降低的有ABC答案是：A提高蒸汽初压B提高蒸汽初温C增加回热级数按用途阀门可分为ABCD。
答案是：A关断用阀门B保护用阀门C分流用阀D调节用阀影响回热过程热经济性的基本参数ABCD答案是：A给水回热加热级数B最佳回热分配C最佳给水温度D回热基本参数间的关系能量转换中典型的不可逆过程有答案是：A温差换热B工质节流D工质膨胀发电厂负荷曲线可分为答案是：A日负荷曲线B全年负荷持续时间曲线下列属于发电厂的原则性热力系统的是ABCD。
答案是：A锅炉汽轮机等设备的连接系统B给水回热加热系统C除氧器和给水箱系统D补充水系统调峰运行方式有ABC答案是：A负荷跟腙方式B两班制方式C少蒸汽无负荷方式混合式加热器的优点有ABCD。
45.中间再热单元机组旁路系统的作用是什么？46.化学补充水补入热力系统时应考虑哪些问题，应如何选择补入点。
47.简述什么是工程上的最佳热化系数及其意义。
48.中间再热对给水回热加热有何影响？简述原因。
45.缩短启动时间，延长汽轮机寿命（2分）；保护再热器（2分）；回收工质，降低噪声（1分）46.1.补充水含有计多气体，补入系统后要除氧（1分）2.补充水入系统要考虑水量调节方便。
（1分）3.补水补入系统后要考虑热经济，补水温度低，要选择与其水温相近的点补入，综合以上三点，补充水补入点应选择在凝汽器或除氧器。
（2分）4.既表明系统的热经济性，又表明系统的技术经济最佳状态的热化系统称为工程上热化系数最佳值（3分）。
工程上热化系数最佳值，作为国家宏观控制发展热电联产事业的一个指标具有重要的节能意义。
（2分）48.中间再热使给水回热加热的效果减弱。
（2分）原因：功率相同的条件下，再热使汽轮机的主蒸汽消耗量减少，回热抽汽量减少，回热抽汽功减少（1分）。
再热使汽轮机的中、低压缸各级抽汽焓和过热度增加，回热抽汽量减少，回热抽汽作功减少。
（2分）46．对主蒸汽管道的要求是什么？47．简述为什么要对给水除氧。
48．以C型机带采暖负荷为例，分析其热经济性随热负荷在一年中的变化规律及原因。
49．简述并列运行凝汽式机组的负荷经济分配的任务及原则。
46．系统简单，工作安全可靠（2分）；运行调度灵活，便于切换（1分）；便于维修，安装和扩建（1分）；投资费用和运行费用最少（1分）47．给水中的氧会对钢铁组成的热力管道和设备产生强烈的腐蚀（3分），二氧化碳及会加剧氧腐蚀，危及设备及系统的安全运行（2分），因此要对给水除氧。
48．抽汽式供热机组以供热工况为设计工况（1分），其供热汽流的ηih=1，而凝汽汽流发电的绝对内效率低于同档次凝汽式机组的绝对内效率ηi,即存在ηic<ηi<ηih的关系。
（2分）在采暖期，由于热负荷比较高，机组在接近设计工况下运行时，热经济性很高。
热力发电厂习题库与答案一、单选题（共30题，每题1分，共30分）1、汽轮机正常运行中，凝汽器真空应（）凝结水泵入口的真空。
A、小于B、大于C、等于D、略小于正确答案：B2、汽轮机整机旁路系统是指新蒸汽绕过汽轮机，经减温减压后进入（）。
A、凝汽器B、再热冷段C、除氧器D、高压加热器正确答案：A3、不易发生自生沸腾的除氧器是（）除氧器。
A、真空式B、大气式C、高压式正确答案：C4、按照工质水的流动方向，高压加热器是位于（）和省煤器之间的表面式加热器。
A、给水泵B、凝汽器C、凝结水泵D、循环水泵正确答案：A5、表面式加热器的疏水连接方式有（）两种。
A、疏水逐级自流和内置式疏水冷却器的连接方式B、疏水逐级自流和外置式疏水冷却器的连接方式C、疏水逐级自流和采用疏水泵正确答案：C6、电磁阀属于（）。
A、电动门B、手动门C、快速动作门D、中速动作门正确答案：C7、随着回热加热级数的增多，（）。
A、回热循环效率的增加值不变B、回热循环效率的增加值先增多，当级数达到某一值时再减少。
C、回热循环效率的增加值逐渐减少D、回热循环效率的增加值逐渐增多正确答案：C8、（）是发电厂所有热力设备及其汽水管道和附件连接起来组成的实际热力系统。
A、发电厂全面性热力系统B、发电厂局部热力系统C、全厂热力系统D、发电厂原则性热力系统正确答案：A9、温度在（）℃以下的低压汽/水管道，其阀门外壳通常用铸铁制成。
A、300B、120C、200D、250正确答案：B10、提高除氧器水箱高度是为了（）。
A、提高给水泵出力B、提高给水泵的出口压力，防止汽化C、便于管道及给水泵的布置D、保证给水泵的入口压力，防止汽化正确答案：D11、利用管道自然弯曲来解决管道热膨胀的方法，称为（）。
A、自然补偿B、冷补偿C、补偿器补偿D、热补偿正确答案：A12、表面式加热器的端差，会引起加热器出口水温（），汽轮机热经济性（）。
A、增加增加B、减少增加C、减少减少D、增加减少正确答案：C13、碳素钢公称压力是指管道和附件在（）℃及以下的工作压力。
习题4-1：
某汽轮机组0 3.5p MPa =，0435t C =︒，0.006c p MPa =，回热系统的汽水比焓见
下图，求该机组的热经济性指标，已知0.97m η=，
0.98g η=， 1.00h η=，0.87b η=，0.99p η=，P 12e MW =。
解：加热器出口水焓：1719.7/w h kJ kg =，2574/w h kJ kg =，3437.1/w h kJ kg =，
4406.3/w h kJ kg =，5288.5/w h kJ kg = ；c 149.5/w h kJ kg =
疏水焓：'
1739/h kJ kg =，'
2591.6/h kJ kg =，'4418.6/h kJ kg =；'
5301/h kJ kg =
抽气焓： 13036/h kJ kg =，22866/h kJ kg =，32732/h kJ kg =，42656/h kJ kg =， 52506/h kJ kg =，c 2311/h kJ kg =。
由0 3.5p MPa =，0435t C =︒用水蒸气程序求得03303.612/h kJ kg =。
为计算方便，1h η=，不影响计算结果，在下面各式中省略。
（1）1号高压加热器（H1）
'
11112()h w w h h h h αη-=- （1）
121'
11719.7574
0.063431()3036739
w w h h h h α--=
==-- H1的疏水系数110.063431s αα==。
（2）2号高压加热器（H2）
'
'
'
222s11223[()()]h w w h h h h h h ααη-+-=- （2）
''
231122'
22()()574437.10.063431(739591.6)0.056081()2866591.6
w w h h h h h h αα-----⨯-===-- H2的疏水系数2120.119512s ααα=+= 再热蒸汽系数1210.88049rh ααα=--= （3）除氧器（H3）
除氧器进水系数：c3s23=(1)ααα--
'
333s22c34
'
33122
1234=()(1)w w w h h h h h h h ααααααααα=+++++--- （3）
'
3122124
334
()(1)437.10.119512591.60.880488406.3
2732406.3
0.0037212w w w h h h h h ααααα-+---=
--⨯-⨯=
-=
除氧器进水系数：c3s23=(1)0.87677ααα--= （4）4号高低加热器（H4）
()()()
()()()'444h c34w5c34w54'44h
0.8767668406.3-288.5=
=2656-418.6
=0.0461621
w w h h h h h h h h αηαααη-=--⨯-（）
（4）
H4的疏水系数：s34==0.046162αα
（5）5号高低加热器（H5）
蒸汽凝结放热量：555c5wc q =h -h αα （5） 疏水放热量： '5s44c5wc r =h -h αα （6） 给水焓升： 55c w5c5wc =h -h ταα （7） 54555411fw c c ααααααα=++=⇒=-- （8）
'55544555'
555445455'
45445555()()()
()()(1)()(1)()()
(10.0461621)(288.5149.5)0.0461621(418.6288.5)
2506149.5
0.053714
w w c w wc w w w wc w wc w wc
h h h h h h h h h h h h h h h h h h ααααααααααα-+-=-⇒-+-=-------⇒=
--⨯--⨯-⇒=
-= ·
10.063431α=，20.056081α=，30.0037212α=，40.046162α=，50.053714α=， 50.900125c α=
（6）凝气系数：3450.77689c c s αααα=--= （7）校核
凝气比内功： 0992.612/ic c w h h kJ kg =-= （9） 3036001045.783/e
c ic m g
P D t h w ηη-⨯=
⨯= （10）
抽气不足汽耗增加系数：5
1
1(1) 1.11839j c j
ic
h h w βα-=-
=∑ （11）
新汽耗量： 0051.20373/c D D t h β== （12） 1kg 新蒸汽比内功： 5
01
887.53272/i j j
c c w h h
h kJ kg αα=-
-=∑ （13）
汽轮发电机功率： '
0/360012c i m g P D w MW ηη== （14） '100%0e c e
P P P -∆=
⨯=，误差在允许范围内。
（8）热经济指标
1kg 新蒸汽热耗量：0012583.912/fw w q h h h h kJ kg =-=-= （15） 该汽轮机组的绝对内效率为 885.8510.343482582.23
i i w q η=
== （16） 该汽轮机组的绝对电效率为：
0.34305650.970.980.326512e i m g ηηηη==⨯⨯= （17）
汽轮发电机组热耗率：0360011025.49352[/()]e q kg KW h η==• （18） 汽轮发电机组汽耗率：0
0 4.26698[/()]q d kg KW h q
==• （19） 全厂净效率为：
0.870.990.34305650.970.980.28123
cp b p i m g
ηηηηηη=⋅⋅⋅⋅=⨯⨯⨯⨯= （20）。
