首先不同的机组其抽汽级数不径相同，大型机组给水回热加热系统大都采用八级抽汽加热，即三台高压加热器，一台除氧器和四台低压加热器。
加热器的编号各有不同，国产引进型机组多采用与抽汽一致的编号，即一、二、三段抽汽对应一、二、三号高加，而五、六、七、八段抽汽对应的是五、六、七、八号低加。
汽轮机四段抽汽除供除氧器用汽外，还向给水泵汽轮机、辅汽联箱供汽；其余各段抽汽分别供给相应的加热器用汽。
在一、二、三、四、五、六段抽汽的抽汽管道上，沿汽流方向先装设一个电动闸阀，后装一个逆止阀，要求靠近汽轮机。
逆止阀的主要作用是防止汽轮机进水和防止当负荷大幅度下降或者是突然打闸停机时，各加热器中的蒸汽倒流入汽轮机引起汽轮机超速。
七、八号低加布置在凝汽器喉部，其抽汽管道全在凝汽器内，无法装设电动闸阀和逆止阀。
较早的机组在四抽管道上靠近汽轮机处，装设一个电动闸阀和两个逆止阀，这是因为除氧器是一个容积很大的混合式加热器，一旦汽轮机的抽汽压力降低，除氧器给水箱内饱和水迅速汽化产生大量蒸汽，若倒流入汽轮机内将引起汽轮机超速。
新近的机组一般将四段抽汽分成两路，一路到除氧器，一路到小汽轮机；管路上都是先装设一个电动闸阀，后装一个逆止阀。
各抽汽管道的低位点还设有疏水阀，以便疏水到冷凝器，防止汽轮机进水和管道振动。
下面说说汽轮机抽汽分级的作用：最有利的抽汽压力应该是既把给水加热到给定的给水温度，又使抽汽在汽轮机内所做的功最大。
当利用回热抽汽来加热给水时，使给水温度随抽汽压力提高而提高，热经济性也随之增加，抽汽压力达到某一数值时，热经济性达到最大，此时的给水温度称为理论上的最佳给水温度。
多级抽汽回热循环的给水温度最佳值与回热级数、回热在各级间的分配有关；加热级数愈多，最佳给水温度也愈高。
增加回热级数可以提高回热循环效率，但随着回热级数的增加，循环效率的提高是逐渐减少的。
给水温度的增加，提高了热经济性，但却使锅炉排烟温度提高，锅炉效益降低，或需增加锅炉尾部采热面，使锅炉投资增加。

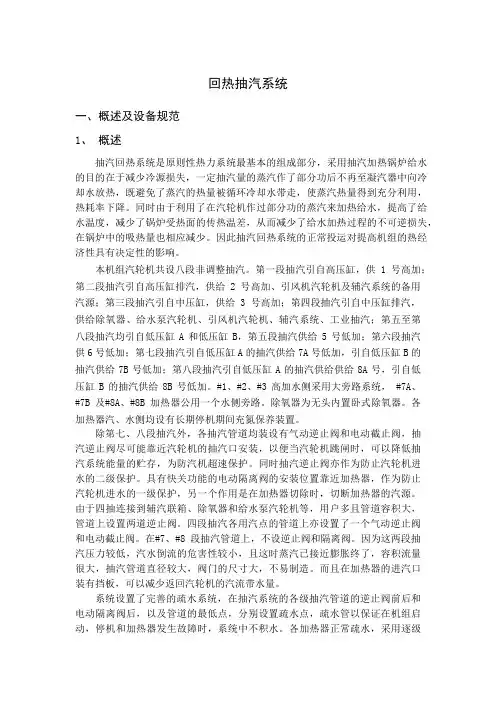

回热抽汽系统一、概述及设备规范1、概述抽汽回热系统是原则性热力系统最基本的组成部分，采用抽汽加热锅炉给水的目的在于减少冷源损失，一定抽汽量的蒸汽作了部分功后不再至凝汽器中向冷却水放热，既避免了蒸汽的热量被循环冷却水带走，使蒸汽热量得到充分利用，热耗率下降。
同时由于利用了在汽轮机作过部分功的蒸汽来加热给水，提高了给水温度，减少了锅炉受热面的传热温差，从而减少了给水加热过程的不可逆损失，在锅炉中的吸热量也相应减少。
因此抽汽回热系统的正常投运对提高机组的热经济性具有决定性的影响。
本机组汽轮机共设八段非调整抽汽。
第一段抽汽引自高压缸，供1号高加；第二段抽汽引自高压缸排汽，供给2号高加、引风机汽轮机及辅汽系统的备用汽源；第三段抽汽引自中压缸，供给3号高加；第四段抽汽引自中压缸排汽，供给除氧器、给水泵汽轮机、引风机汽轮机、辅汽系统、工业抽汽；第五至第八段抽汽均引自低压缸A和低压缸B，第五段抽汽供给5号低加；第六段抽汽供6号低加；第七段抽汽引自低压缸A的抽汽供给7A号低加，引自低压缸B的抽汽供给7B号低加；第八段抽汽引自低压缸A的抽汽供给供给8A号，引自低压缸B的抽汽供给8B号低加。
#1、#2、#3高加水侧采用大旁路系统， #7A、#7B及#8A、#8B加热器公用一个水侧旁路。
除氧器为无头内置卧式除氧器。
各加热器汽、水侧均设有长期停机期间充氮保养装置。
除第七、八段抽汽外，各抽汽管道均装设有气动逆止阀和电动截止阀，抽汽逆止阀尽可能靠近汽轮机的抽汽口安装，以便当汽轮机跳闸时，可以降低抽汽系统能量的贮存，为防汽机超速保护。
同时抽汽逆止阀亦作为防止汽轮机进水的二级保护。
具有快关功能的电动隔离阀的安装位置靠近加热器，作为防止汽轮机进水的一级保护，另一个作用是在加热器切除时，切断加热器的汽源。
由于四抽连接到辅汽联箱、除氧器和给水泵汽轮机等，用户多且管道容积大，管道上设置两道逆止阀。
四段抽汽各用汽点的管道上亦设置了一个气动逆止阀和电动截止阀。
什么是回热抽汽系统？为提高机组的热效率和经济性，减少凝汽器的能源损失，将部分已做过功的蒸汽从汽轮机内抽出，用来加热凝结水、给水以及供给除氧器及民用采暖。
这些抽汽管道及相关设备：抽汽逆止门、电动门、快关门、高、低加及其相关疏水系统被称为回热抽汽系统。
什么是给水回热系统？8 `. ^& t; k7 X e; r& _; k上面朋友已经解答了，其包括高加系统及其附属的疏水系统以及给水系统。
严格来说给水回热系统应属于回热抽汽系统范围内，只不过给水回热系统一般还包括给水系统在内。
, E9 c0 s/ t" P1 z7 G! O) u$ Z/ @+ s: x; G* G' y4 |; Q其实在电厂实际生产中都不是按照这样分类的，而是都给细化了，比如抽汽系统、高低加疏水系统、给水系统、热网系统等。
楼主所问的应该是理论上讨论的范畴，这和实际生产中的叫法不可等同，当然意思都是一样的。
1、概述：回热抽气系统指与汽轮机回热抽汽有关的管道及设备，在蒸汽热力循环中，通常是从汽轮机数个中间级抽出一部分蒸汽，送到给水加热器中用于锅炉给水的加热(即抽汽回热系统)及各种厂用汽等。
采用回热循环的主要目的是：提高工质在锅炉内吸热过程的平均温度，以提高级组的热经济性。
2、抽汽回热系统作用：抽汽回热系统是原则性热力系统最基本的组成部分，采用蒸汽加热锅炉给水的目的在于减少冷源损失，一定量的蒸汽作了部分功后不再至凝汽器中向空气放热，即避免了蒸汽的热量被空气带走，使蒸汽热量得到充分利用，热好率下降，同时由于利用了在汽轮机作过部分功的蒸汽加热给水，提高了给水温度，减少了锅炉受热面的传热温差，从而减少了给水加热工程中不可逆损失，在锅炉中的吸热量也相应减少。
综合以上原因说明抽汽回热系提高了机组循环热效率。
因此，抽汽回热系的正常投运对提高机组的热经济性具有决定性的影响。
3、影响抽汽回热系统经济型地主要参数：影响给水回热加热经济性的主要参数为回热加热分配、相应的最佳给水温度和回热级数，三者紧密联系，互有影响。
