IS型单级单吸清水离心泵安装使用说明书
一、结构说明IS型卧式单级单吸清水离心泵，供吸送清水及物理化学性质类似水不含固体颗粒的液体。
该泵结构简单，性能可靠，体积小、重量轻，抗腐蚀性能好，电耗低，使用维修方便。
其主要零、部件有：泵体、泵盖、叶轮、轴、轴套和悬架部件等。
该系列泵为后开门结构，其优点是：转子部件检修或更换，无需拆卸管道和电动机只需拆下加长联轴器的中间联接件。
转子部件由悬架部件支承着(请参考IS泵结构图)。
泵轴向力的平衡：轴向力较大的泵，叶轮设有平衡孔，其余轴向力由轴承承受。
轴封型式：泵的轴向密封采用软填料和机械密封两种型式。
当采用软填料密封时，在轴通过填料腔的部位，装有轴套（易损件），便于更换。
传动方式：泵的传动是通过联轴器与电动机直联。
从传动方向看，泵为顺时针方向旋转。
IS泵结构图二、主要性能参数分厂常用的IS型离心泵有以下几种型号：三、操作、使用与维护1.起动及停车：①检查悬架油室的油位，是否在规定范围内。
②启动前用手转动泵的联轴器，看泵的转子部分是否转动灵活。
③试车启动，检查水泵的转向是否正确。
④往水泵内注水，使吸水管路和泵内的气体完全排出。
⑤关闭出口阀门及压力表旋塞。
⑥上述步骤完成后，启动电机并打开压力表旋塞，看压力表指针是否指在正确的位置。
⑦打开真空表旋塞。
缓慢打开出水阀门，这时压力表指针的位置将随出水阀门打开的大小程度而变化，当压力表指针指到所需的位置时，停止出水阀的调正。
完成了泵的启动。
⑧当需要停车时，先关闭出水阀门，关闭真空表旋塞，切断电源，最后关闭压力表旋塞。
2.运转：①注意水泵轴承升温。
一般不超过环境温度35℃，但最高温度不得超过75℃。
②悬架室的油位，必须保持在油标的1/3～2/3处。
3.泵的维护：①检查泵的底座、泵、电动机是否紧固。
②检查仪表、引线的状况，检查管路是否泄漏或松动。
③当泵安装位置的环境温度较低时，停车后应将泵内的液体放出，以免将泵或管路系统冻坏。
④当较长时间停止使用水泵时，应将水泵拆卸，作防锈处理，重新装好妥善保存，以备下次再用。
卧式单级离心清水泵型号及参数
【IS型卧式单级离心清水泵】产品:【IS型卧式单级离心清水泵】产品概述：IS、IR型卧式单级单吸清水离心泵，是全国联合设计的节能泵，它是BA型、BL型及其他单级清水离心泵的更新型。
优点有：全系列水力性能布局合理，用户选择范围宽，检修方便；效率和吸程达到国际平均先进水平。
本型泵适用于工业和城市给水、排水，也可用于农业排灌及供输送清水或物理化学性质类似于清水的其他液体之用，温度不高80℃。
【IS型卧式单级离心清水泵】型号意义：【IS型卧式单级离心清水泵】性能范围：IS、IR型泵系根据国际标准IS02858所规定的性能和尺寸设计，其技术标准均向国际标准靠拢，达到国际先进水平。
它是我国推广的节能泵类产品之一。
本泵结构简单，性能可靠，体积小，重量轻，抗汽蚀性能好，电耗低，使用维修方便。
IS、IR型泵通用性广，全系列共140种规格，但只用四种轴；同一规格的轴，轴承，轴封，能互换；全系列泵的悬架也只有四种。
泵转速分为2900和1450转／分两种。
性能如下： 2900转／分 1450转／分最大流量： 240米3／分400米3／分最高总扬程： 125米 55米最高转速： 3500转／分(用于60调波电源时，叶轮直径有所减少)最高工作温度：80℃允许吸入管路压力0.3MPa，泵的最高使用压力1.6MPa。
【IS型卧式单级离心清水泵】结构说明：IS型泵为后开式，拆开泵盖和叶轮时不需拆卸吸水和排出管路。
悬架内装有两个滚珠轴承，用机器油或润滑脂润滑。
泵通过弹性联轴器由电动机直接驱动。
涡室、脚、进水法兰和出水法兰铸成一个整体。
【IS型卧式单级离心清水泵】产品结构图：IS、IR型泵系根据国家标准ISO2858所规定的性能和尺寸设计的，主要由泵体（1）、泵盖（2）、叶轮（3）、轴（4）、密封环（5）、轴套及悬架。
IS80-50-250A
长沙自平衡多级泵厂家宏力水泵整理 IS80-50-250A型单级单吸离心泵概述：
IS80-50-250A型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。
用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS80-50-250A型不锈钢单级单吸离心泵参数范围：
流量：Q =11.4m3/h
扬程：H =16.5m
IS80-50-250A型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IS80-50-250A型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IS80-50-250A型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IS80-50-250A型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。

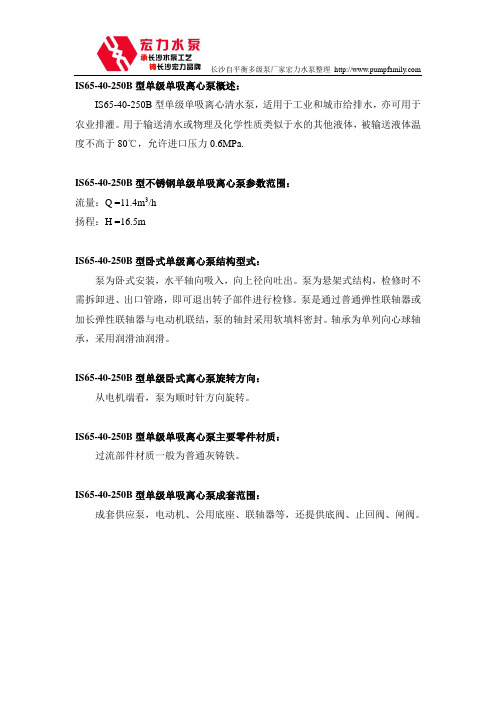

IS65-40-250B
长沙自平衡多级泵厂家宏力水泵整理 IS65-40-250B型单级单吸离心泵概述：
IS65-40-250B型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。
用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS65-40-250B型不锈钢单级单吸离心泵参数范围：
流量：Q =11.4m3/h
扬程：H =16.5m
IS65-40-250B型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IS65-40-250B型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IS65-40-250B型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IS65-40-250B型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
IS125-100-200
长沙自平衡多级泵厂家宏力水泵整理 IS125-100-200型单级单吸离心泵概述：
IS125-100-200型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。
用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS125-100-200型不锈钢单级单吸离心泵参数范围：
流量：Q =11.4m3/h
扬程：H =16.5m
IS125-100-200型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IS125-100-200型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IS125-100-200型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IS125-100-200型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
卧式离心泵型号及参数
卧式离心泵型号及参数卧式离心泵是一种常见的泵类设备，广泛应用于工农业生产、市政建设、能源和矿业等领域。
它以其结构简单、性能可靠、使用方便等特点，受到了广大用户的青睐。
下面将为大家介绍几种常见的卧式离心泵型号及其主要参数。
1.IS卧式单级单吸离心泵型号：IS50-32-125流量：12.5m³/h扬程：20m转速：2900r/min功率：3kW吸入直径：50mm排放直径：32mm2.S卧式单级双吸离心泵型号：S250-500流量：400m³/h扬程：80m转速：1450r/min功率：90kW吸入直径：250mm排放直径：500mm3.D型卧式多级离心泵型号：D150-100x3流量：300m³/h扬程：180m转速：2950r/min功率：132kW吸入直径：150mm排放直径：100mm4.DG型卧式多级管道离心泵型号：DG25-50x3流量：6m³/h扬程：150m转速：1450r/min功率：4kW吸入直径：25mm排放直径：50mm5.IH型卧式化工离心泵型号：IH80-65-125流量：60m³/h扬程：32m转速：2900r/min功率：11kW吸入直径：80mm排放直径：65mm以上是一些常见的卧式离心泵型号及其主要参数，不同型号的泵适用于不同的工农业生产需求，用户可根据实际情况选择合适的型号和参数。
此外，还需要根据具体的工作环境和介质特性考虑泵的材料选择、密封方式等因素，以确保泵的安全可靠运行。
is50-32-160泵
长沙自平衡多级泵厂家宏力水泵整理 IS50-32-160泵型单级单吸离心泵概述：
IS50-32-160泵型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。
用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS50-32-160泵型不锈钢单级单吸离心泵参数范围：
流量：Q =11.4m3/h
扬程：H =16.5m
IS50-32-160泵型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IS50-32-160泵型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IS50-32-160泵型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IS50-32-160泵型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
IS80-50-200
IS80-50-200型单级单吸离心泵概述：
IS80-50-200型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。
用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS80-50-200型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IS80-50-200型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IS80-50-200型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IS80-50-200型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
常用水泵规格、型号、参数一览表
常用水泵规格、型号、参数一览表一、离心泵离心泵是最常见的水泵类型之一，其工作原理是通过叶轮的旋转产生离心力，将液体甩出并吸入新的液体。
1、 IS 型单级单吸离心泵规格：流量范围一般为 63 400m³/h，扬程范围为 5 125m。
型号示例：IS80 65 160，其中“IS”表示单级单吸离心泵，“80”表示进口直径为 80mm，“65”表示出口直径为 65mm，“160”表示叶轮名义直径为 160mm。
参数：电机功率通常在 055 90kW 之间，转速为 1450 2900r/min。
2、 ISW 型卧式离心泵规格：流量可达 1 1100m³/h，扬程最高可达 160m。
型号：ISW50 160(I)A，“I”表示流量和扬程经过一次切割，“A”表示叶轮经过二次切割。
参数：配套电机功率范围较广，从 037kW 到 160kW 不等，工作转速常见为 2900r/min。
3、 IH 型化工离心泵规格：流量从 15 400m³/h，扬程范围在 5 125m 之间。
型号：IH50 32 160，各数字代表的含义与 IS 型类似。
参数：电机功率通常在 055 90kW 之间，转速为 2900r/min。
二、潜水泵潜水泵通常用于深井提水、河流和池塘抽水等场合，其电机与泵体一体化，可浸没在水中工作。
1、 QJ 型深井潜水泵规格：流量范围为 10 500m³/h，扬程可高达几百米。
型号：QJ250 40/2，“250”表示适用最小井径为 250mm，“40”表示流量为 40m³/h，“2”表示级数为 2 级。
参数：电机功率从 3kW 到 300kW 不等，转速一般为 2850r/min 或1450r/min。
2、 WQ 型潜水排污泵规格：流量可达 10 2200m³/h，扬程一般在 10 60m 之间。
型号：WQ100 15 11，“100”表示排出口径为 100mm，“15”表示流量为 15m³/h，“11”表示电机功率为 11kW。
IS200-150-400B单级单吸离心泵
IS200-150-400B型单级单吸离心泵概述：IS200-150-400B型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。
用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.IS200-150-400B型不锈钢单级单吸离心泵参数范围：流量Q 352m3/h扬程H 38.7mIS200-150-400B型卧式单级离心泵结构型式：泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IS200-150-400B型单级卧式离心泵旋转方向：从电机端看，泵为顺时针方向旋转。
IS200-150-400B型单级单吸离心泵主要零件材质：过流部件材质一般为普通灰铸铁。
IS200-150-400B型单级单吸离心泵成套范围：成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
因为我们就这么一辈子，几十年的光景，无法重来，开心也好，不开心也罢，怎么都是活着，那么何不让自己开开心心的过好每一天呢！生活虽辛苦，但我们一定要笑着过，以积极乐观的心态让日子过得有滋有味，这样才不白来人世走一遭，才会无怨无悔。
因为生活没有真正的完美，只有不完美才是最真实的美。
不要总是悲观地认为自己很不幸，其实比我们更不幸的人还有很多；要学会适应，学会调整自己的心态，学会宽容和理解，许多的苦、许多的累，都要坦然面对。
只有经历了，体验过了，才能明白了生活的不易。
因为“经历就是收获”.要知道世上没有什么不能割舍，人生没有过不去的坡，当你调整好了心态，一切都会风清云谈。
人活着，活的就是一种心情。
谁都有不如意的时候，这就要求我们做任何事情上都要持有一颗平常心。
只要做到不攀比，不虚荣，待人诚恳、做事踏实，以知足乐观的心态释怀所有，做事尽量站在别人的角度去考虑别人的感受，常怀感恩的心态待人，哪怕平庸，也会赢得世人对你的认可和尊重！因为人活着，就需要一份积极向上的乐观和感恩的好心态来对待所有。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
is卧式单级离心泵
is型卧式单级离心泵电机是生产中很重要的动力装置，在生产生活中的左右不言而喻，同时再电机的使用过程中，如何节能也是人们普遍关心的一个问题，下面就谈一谈is型卧式单级离心泵电机在使用过程中有哪些节能方法。
1.大马拉小车 当电动机的负荷率小于0.4时，应调整电动机的功率大小，更换小于原装电动机功率一级，把电动机的负荷率调至0.6～0.7左右为宜。
2.采用尼龙平皮带用尼龙平皮带来替换三角橡胶带 简单易行，技术上无特殊要求，只需进行简易计算，更换一副皮带轮即可。
若条件允许，把电动机的间接传动，改为直接传动的水泵，可提高效率2～3%.
3.更换节能电动机①应用Y系列（基本系列）电动机 采用Y型节能电动机，取代60年代J2、JO2产品。
采用国际标准，提高效率水平，和堵转转矩，缩小体积，增加对电流噪声，振动的控制，而且还有结构合理，选型美观，通用性好，寿命长等特点。
②采用
YX（派生系列）高效率电动机 该系列属低损耗，高效率电动机，机座中心高为H100-H280；功率范围为1.5kW-90kW；极数2、4、6.比Y系列电动机效率平均提高3%，损耗平均下降28.6%，与目前国外高效率电动机水平相当。
不过这类电动机售价比Y系列高30%.此种电动机值得年运行时间长，负荷率高的纺织、化工、风机、水泵等选用。
4.is型卧式单级离心泵电动机的节能改造①更换为节能风扇电机的通风损耗占总损耗的很大比例，因此，最大限度地降低通风损耗，对节能会有明显的效果。
而且对JO2来讲，改造外风扇与风罩不需变动内部任何部件。
②用磁性槽泥（简称CC材料或磁泥）替换普通槽楔，填平电动机定子铁心槽口趋于平滑，经固化后，且与糟壁结合牢固，而成磁性槽楔。
从而改善电机槽齿效应，降低了铜、铁、机械、杂散等损耗，给耗能电动机的改造提供了节电新途径。
5.采用较大截面的导线 采用较大截面导线后，不仅处于轻载运行状态，寿命也会大大延长，节电效果显著（采用铜芯电缆等法）。
6.注意轴承和绕组的清洁和润滑 轴承合理润滑与绕组的清洁正确地安装和良好地维护，能使电动机在运行中节能。
润滑脂过量或劣质，会增加摩擦损耗，降低效率；并会使油甩到绕组上，损坏绕组。
因此，检修时应适当填充润滑脂，并采用优质锂基润滑脂。
与此同时，还要防止潮气和有害气体侵入电动机内部，保持绕组温度在零度以上。
7.采用无功功率自动补偿 水泵电动机的负荷是感性的，其电流矢量滞后于电压矢量。
这类负载消耗有功功率外，还消耗无功功率，而消耗无功功率大于有功功率。
提高cosφ的办法，是在负载两端并联与感抗性质相反的电容器，用容性无功功率（负的）来抵消感性无功功率（正的）。
实际上，电感和电容器中的无功功率波动过程恰好互差180°。
即电感线圈吸收能量时，正好电容器释放能量，而电容器吸收能量时（充电过程），正好线圈释放能量。
由于并联电容器具有这一特点，被广泛运用在输、变、配等电器设备中提高力率。
补偿方法：在无功功率自动补偿应用中，得出经验公式：电容器的无功运行电流，为电动机负载运行电流的56%.8.采用S10型节能变压器 电动机力率的提高直接关系到电力变压器的容量型号的合理选用，和无功补偿等诸因素的制约，因此，从节电角度来看。
重要的是应尽快以S7、SL7、SZ7、SLZ7系列10～35kV级变压器，取代SL及SL1系列耗能变压器、采用45°全斜接缝，无冲孔，玻璃纤维带绑扎，铁芯选用优质晶粒取向冷扎硅钢片。
绕组导线选用缩醛漆包线。
以及片状散热器等新材料、新结构、新工艺，它与相同等级老型号变压器相比，具有损耗低，体积小，重量轻，节约电能，节省运行电费等优点。
9.水泵的选择，调试与维修 用电动机驱动水泵工作机是一个整体系统。
工作机效率的高低，将直接影响电动机耗电的多少。
水泵的运行效率与其规格大小，流速、流量、转速等各项数据是相互关联的，应合理选择，定出个既满足生产要求，而又获得最佳效率的工作条件。
定期调试叶轮的平衡与提高它的光洁度，调整轴向间隙及更换口环，改进进出水管道，减少弯头数量，拆除多余的叶轮等。
定时清洗上油，否则，摩擦阻力增大，导致耗电增加。
10.健全节约用电组织措施 节约用电涉及的面很广，有思想问题、方法问题。
技术问题，需要各方面的配合，因此，必须十分重视管理、包括制定耗电定额，奖惩条件，定期对电器设备维修和测试。
对耗电多的设备进行改造，推广运用节电新产品，建立健全能源设备档案管理制度等。
为此必须建立、强化节电管理机构特别是广大小型城乡企业的能源部门。
应认真进行整顿和加强，切实负责。
