300S58A中开泵-双吸泵-卧式中开泵-卧式双吸泵-单级双吸离心泵

300S90B 单级双吸离心泵300S90B300 ——泵进口直径为300mmS ——卧式单级双吸清水离心泵90 ——泵设计点扬程90mA ——叶轮外径切割代号I——代表叶轮外径加大G ——代表更改叶轮设计参数：泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）300S90B 720 200 67 1480 180 220 73 4工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。

简介：概述：“S”系列型泵为单级、双吸水平中开式离心清水泵。

“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。

适应于城市、电站、水利工程等排给水用泵，亦可用于农田排灌。

供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送液体温度为0℃～80℃。

允许最大进口压力为0.6MPa。

参数范围：流量Q 88～1400m3/h 扬程H 12～100m 型号说明： 6×14SD 6—吐出口径（英寸） 14—圆整的最大叶轮外径（英寸） S—单级双吸水平中开式离心泵 D—最大叶轮外径档次代号（有A、B、C、D、E、F共六档）结构型式：“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。

轴封为软填料密封；亦可改为机械密封。

旋转方向：从电动机端看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。

主要零件材质：泵的过流部件材质均为铸铁。

成套范围：成套供应泵、电动机、底板、联轴器、进出口短管等。

S,SH型单级离心泵型号说明
S、SH型泵是单级双吸、卧式中开离心泵，本型泵的吸入口与吐出口均在水泵轴心线下方，与轴线垂直呈水平方向，泵壳中开，检修时无需拆卸进水口，排出管及电机（或其他原动机），从连轴器向泵看去，水泵为顺时针方向旋转。

根据需要也可生产逆时针旋转的泵，但定货时应特殊提出。

特点及技术参数：液体最高温度不得超过80摄氏度
应用领域：供输送清水及化学性质类似于水的液体。

型号说明及选型规则：例：10SH--19A
10——吸水口直径被25除
SH——单级双吸卧式离心清水泵
19——比转数被10除
A——泵换了不同直径的叶轮
例：150S—78A
150——泵进口直径为150毫米
S ——双吸离心泵
78 ——扬程
A ——叶轮外径第一次切割
, ,。

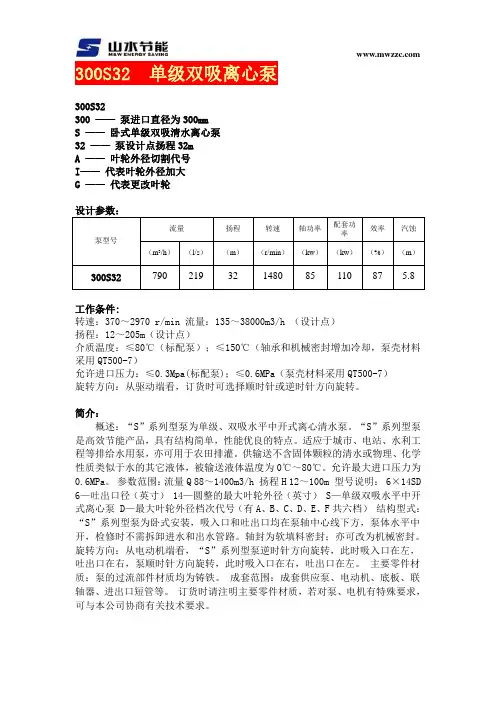

300S32 单级双吸离心泵300S32300 ——泵进口直径为300mmS ——卧式单级双吸清水离心泵32 ——泵设计点扬程32mA ——叶轮外径切割代号I——代表叶轮外径加大G ——代表更改叶轮设计参数：泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）300S32 790 219 32 1480 85 110 87 5.8工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。

简介：概述：“S”系列型泵为单级、双吸水平中开式离心清水泵。

“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。

适应于城市、电站、水利工程等排给水用泵，亦可用于农田排灌。

供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送液体温度为0℃～80℃。

允许最大进口压力为0.6MPa。

参数范围：流量Q 88～1400m3/h 扬程H 12～100m 型号说明： 6×14SD 6—吐出口径（英寸） 14—圆整的最大叶轮外径（英寸） S—单级双吸水平中开式离心泵 D—最大叶轮外径档次代号（有A、B、C、D、E、F共六档）结构型式：“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。

轴封为软填料密封；亦可改为机械密封。

旋转方向：从电动机端看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。

主要零件材质：泵的过流部件材质均为铸铁。

成套范围：成套供应泵、电动机、底板、联轴器、进出口短管等。

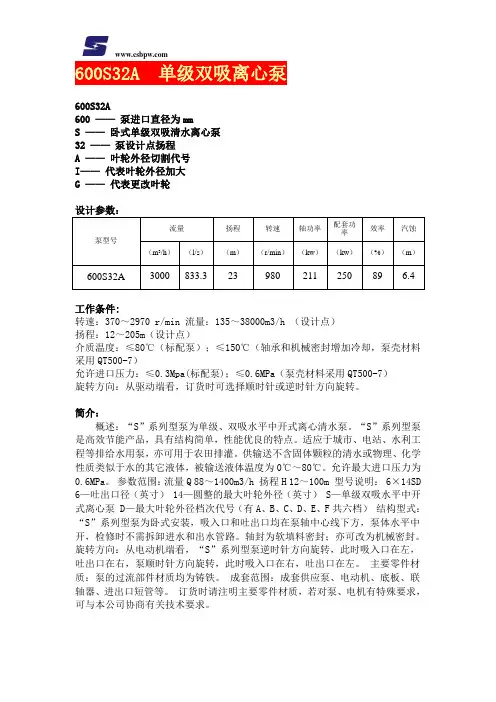

600S32A 单级双吸离心泵600S32A600 ——泵进口直径为mmS ——卧式单级双吸清水离心泵32 ——泵设计点扬程A ——叶轮外径切割代号I——代表叶轮外径加大G ——代表更改叶轮设计参数：泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）600S32A 3000 833.3 23 980 211 250 89 6.4工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。

简介：概述：“S”系列型泵为单级、双吸水平中开式离心清水泵。

“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。

适应于城市、电站、水利工程等排给水用泵，亦可用于农田排灌。

供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送液体温度为0℃～80℃。

允许最大进口压力为0.6MPa。

参数范围：流量Q 88～1400m3/h 扬程H 12～100m 型号说明： 6×14SD 6—吐出口径（英寸） 14—圆整的最大叶轮外径（英寸） S—单级双吸水平中开式离心泵 D—最大叶轮外径档次代号（有A、B、C、D、E、F共六档）结构型式：“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。

轴封为软填料密封；亦可改为机械密封。

旋转方向：从电动机端看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。

主要零件材质：泵的过流部件材质均为铸铁。

成套范围：成套供应泵、电动机、底板、联轴器、进出口短管等。

350S26A 单级双吸离心泵350S26A350 ——泵进口直径为350mmS ——卧式单级双吸清水离心泵26 ——泵设计点扬程26mA ——叶轮外径切割代号I——代表叶轮外径加大G ——代表更改叶轮设计参数：泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）350S26A 1116 310 21.5 1480 78.8 110 83 6.7工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。

简介：概述：“S”系列型泵为单级、双吸水平中开式离心清水泵。

“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。

适应于城市、电站、水利工程等排给水用泵，亦可用于农田排灌。

供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送液体温度为0℃～80℃。

允许最大进口压力为0.6MPa。

参数范围：流量Q 88～1400m3/h 扬程H 12～100m 型号说明： 6×14SD 6—吐出口径（英寸） 14—圆整的最大叶轮外径（英寸） S—单级双吸水平中开式离心泵 D—最大叶轮外径档次代号（有A、B、C、D、E、F共六档）结构型式：“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。

轴封为软填料密封；亦可改为机械密封。

旋转方向：从电动机端看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。

主要零件材质：泵的过流部件材质均为铸铁。

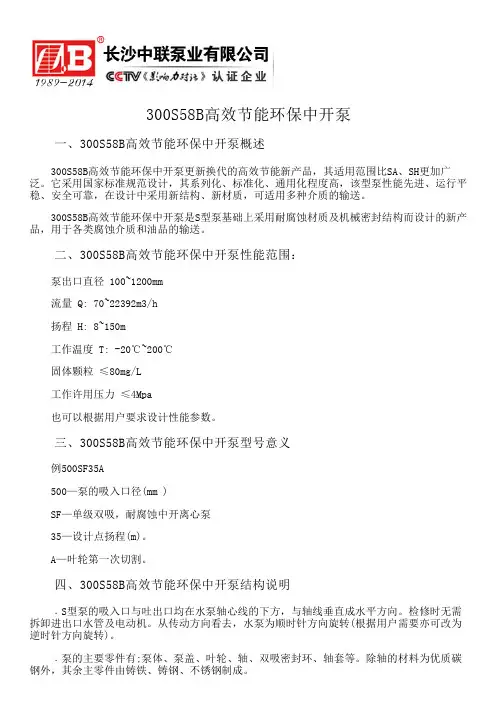

300S58B高效节能环保中开泵 一、300S58B高效节能环保中开泵概述 300S58B高效节能环保中开泵更新换代的高效节能新产品，其适用范围比SA、SH更加广泛。

它采用国家标准规范设计，其系列化、标准化、通用化程度高，该型泵性能先进、运行平稳、安全可靠，在设计中采用新结构、新材质，可适用多种介质的输送。

300S58B高效节能环保中开泵是S型泵基础上采用耐腐蚀材质及机械密封结构而设计的新产品，用于各类腐蚀介质和油品的输送。

二、300S58B高效节能环保中开泵性能范围： 泵出口直径 100~1200mm 流量 Q: 70~22392m3/h 扬程 H: 8~150m 工作温度 T: -20℃~200℃ 固体颗粒 ≤80mg/L 工作许用压力 ≤4Mpa 也可以根据用户要求设计性能参数。

三、300S58B高效节能环保中开泵型号意义 例500SF35A 500—泵的吸入口径(mm ) SF—单级双吸，耐腐蚀中开离心泵 35—设计点扬程(m)。

A—叶轮第一次切割。

四、300S58B高效节能环保中开泵结构说明 ﹒S型泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。

检修时无需拆卸进出口水管及电动机。

从传动方向看去，水泵为顺时针方向旋转(根据用户需要亦可改为逆时针方向旋转)。

﹒泵的主要零件有;泵体、泵盖、叶轮、轴、双吸密封环、轴套等。

除轴的材料为优质碳钢外，其余主零件由铸铁、铸钢、不锈钢制成。

﹒泵体与泵盖构成叶轮的工作室，在进出法兰上，装有安装真空表和压力表的管螺孔。

进出水法兰的下部，装有放水的管螺纹孔。

﹒经过静平衡检验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。

叶轮的轴向力利用其叶片对称布置、两面进水达到平衡。

﹒泵轴承为向心球轴承。

轴承装在轴承体内、安装在泵体两端，用黄油润滑。

﹒双吸密封环用以减少水泵压力室的水漏回吸水室。

﹒泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。

GS300-90GS300-90MAGS—高效单级双吸离心泵300—泵进口直径300mm90—设计点扬程M—改型叶轮（标准叶轮不标注）A-叶轮外径切割代号（A、B、C分别表示第一、二、三次切割）设计参数：泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）GS300-90790 219 90 1480 228 315 85 3.4工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。

简介：GS系列单级双吸离心泵是我公司在广泛吸收国内外同类产品先进技术的基础上，创新研制的第三代高效节能的双吸泵产品。

其型谱范围广，水力性能好，结构新颖，具有高效率和高可靠性，低汽蚀余量和低维护的显著特点。

本系列产品的设计、制造和质量符合GB/T5657《离心泵技术条件Ⅲ类》标准，其效率指标达到GB19762《清水离心泵能效限定值及节能评价值》标准。

用途本系列产品用于输送清水或物理化学性质类似清水的其它液体。

采用耐腐或耐磨材料，可输送工业废水、海水或含少量颗粒的浑水。

广泛应用于钢铁、石油化工、火力发电、矿山等工矿企业的给排水系统或冷却循环水系统，也可应用于城市自来水、供热系统循环水和农田排涝灌溉及各类水利工程等。

结构特点：泵壳：圆形压水室设计，效率高。

双蜗壳压水室结构，平衡径向力，强度好，轴承和密封受力小、寿命长。

吸水室带分流筋设计，进口无旋涡，运行平稳，无噪音，汽蚀性能好。

进出水流道涂耐磨耐腐光滑涂料，水力损失小。

自动校正泵盖，安装方便。

外壳加强筋设计，刚性好，造型美观。

长沙自平衡多级泵厂整理

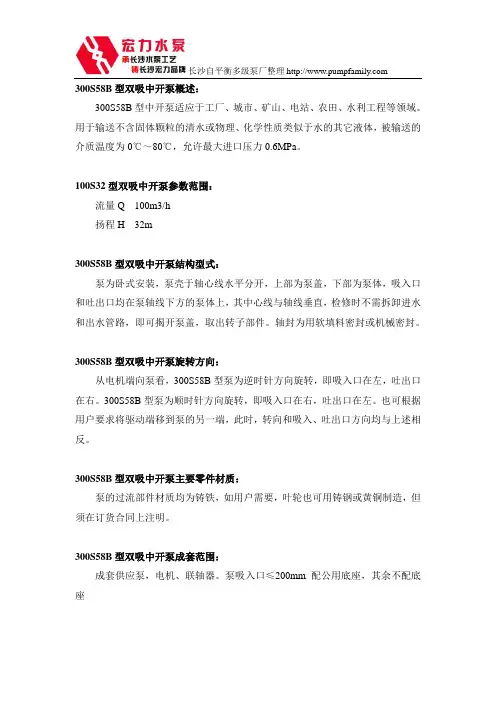

300S58B型双吸中开泵概述：
300S58B型中开泵适应于工厂、城市、矿山、电站、农田、水利工程等领域。

用于输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃，允许最大进口压力0.6MPa。

100S32型双吸中开泵参数范围：
流量Q 100m3/h
扬程H 32m
300S58B型双吸中开泵结构型式：
泵为卧式安装，泵壳于轴心线水平分开，上部为泵盖，下部为泵体，吸入口和吐出口均在泵轴线下方的泵体上，其中心线与轴线垂直，检修时不需拆卸进水和出水管路，即可揭开泵盖，取出转子部件。

轴封为用软填料密封或机械密封。

300S58B型双吸中开泵旋转方向：
从电机端向泵看，300S58B型泵为逆时针方向旋转，即吸入口在左，吐出口在右。

300S58B型泵为顺时针方向旋转，即吸入口在右，吐出口在左。

也可根据用户要求将驱动端移到泵的另一端，此时，转向和吸入、吐出口方向均与上述相反。

300S58B型双吸中开泵主要零件材质：
泵的过流部件材质均为铸铁，如用户需要，叶轮也可用铸钢或黄铜制造，但须在订货合同上注明。

300S58B型双吸中开泵成套范围：
成套供应泵，电机、联轴器。

泵吸入口≤200mm配公用底座，其余不配底座。

300S32 单级双吸离心泵300S32300 ——泵进口直径为300mmS ——卧式单级双吸清水离心泵32 ——泵设计点扬程32mA ——叶轮外径切割代号I——代表叶轮外径加大G ——代表更改叶轮设计参数：泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）300S32790 219 32 1480 85 110 87 5.8工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。

简介：概述：“S”系列型泵为单级、双吸水平中开式离心清水泵。

“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。

适应于城市、电站、水利工程等排给水用泵，亦可用于农田排灌。

供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送液体温度为0℃～80℃。

允许最大进口压力为0.6MPa。

参数范围：流量Q 88～1400m3/h 扬程H 12～100m 型号说明： 6×14SD 6—吐出口径（英寸） 14—圆整的最大叶轮外径（英寸） S—单级双吸水平中开式离心泵 D—最大叶轮外径档次代号（有A、B、C、D、E、F共六档）结构型式：“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。

轴封为软填料密封；亦可改为机械密封。

旋转方向：从电动机端看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。

主要零件材质：泵的过流部件材质均为铸铁。

成套范围：成套供应泵、电动机、底板、联轴器、进出口短管等。

300S32A 单级双吸离心泵300S32A300 ——泵进口直径为300mmS ——卧式单级双吸清水离心泵32 ——泵设计点扬程32mA ——叶轮外径切割代号I——代表叶轮外径加大G ——代表更改叶轮设计参数：泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）300S32A702 195 24.7 1480 56.2 75 84 5.8工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。

简介：概述：“S”系列型泵为单级、双吸水平中开式离心清水泵。

“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。

适应于城市、电站、水利工程等排给水用泵，亦可用于农田排灌。

供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送液体温度为0℃～80℃。

允许最大进口压力为0.6MPa。

参数范围：流量Q 88～1400m3/h 扬程H 12～100m 型号说明： 6×14SD 6—吐出口径（英寸） 14—圆整的最大叶轮外径（英寸） S—单级双吸水平中开式离心泵 D—最大叶轮外径档次代号（有A、B、C、D、E、F共六档）结构型式：“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。

轴封为软填料密封；亦可改为机械密封。

旋转方向：从电动机端看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。

主要零件材质：泵的过流部件材质均为铸铁。

成套范围：成套供应泵、电动机、底板、联轴器、进出口短管等。

S型单级双吸离心泵安装使用说明书Instruction of Installation & OperationforType S Single -stage Double -suction Centrifugal Pump 长沙水泵厂有限公司Changsha Pump Works Co., Ltd.二OO七年十一月Nov, 2007一．概述GeneralS型泵系单级、双吸、水平中开式卧式离心泵，供输送不含固体颗粒的清水或物理、化学性质类似于清水的其它液体，被输送介质的温度为0℃～80℃，允许进口压力为0.6MPa，适用于工厂、城市、电站、农田、水利工程等领域的给排水用泵。

Type S pump belongs to single-stage double-suction split centrifugal pump. It transfers clear water or pure liquids physically and chemically similar to clear water. The temperature of the liquid is 0 o C~80 o C. Permissible maximum inlet pressure is 0.6 MPa. They are widely used for water supply & drainage in fields of factories, cities, mines, power stations and farmlands as well as water conservancy.型号说明：例 300S58A300－表示泵吸入口直径（mm）。

S－表示单级、双吸、中开式离心泵。

58－泵设计扬程（m）。

A－泵的叶轮外径或泵的转速改变标志。

Type description, for example: 300S58A300----Inlet diameter is 300mm)S----Single-stage, double-suction centrifugal pump58----Head at design pointA----The working performances change after the impeller is cut or the speed decreases, but the other dimensions don’t change.泵的过流部件材质为铸铁。

500S35 单级双吸离心泵500S35500 ——泵进口直径为500mmS ——卧式单级双吸清水离心泵35 ——泵设计点扬程A ——叶轮外径切割代号I——代表叶轮外径加大G ——代表更改叶轮设计参数：泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）500S35 2020 561 35 980 219 280 88 4.54工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。

简介：概述：“S”系列型泵为单级、双吸水平中开式离心清水泵。

“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。

适应于城市、电站、水利工程等排给水用泵，亦可用于农田排灌。

供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送液体温度为0℃～80℃。

允许最大进口压力为0.6MPa。

参数范围：流量Q 88～1400m3/h 扬程H 12～100m 型号说明： 6×14SD 6—吐出口径（英寸） 14—圆整的最大叶轮外径（英寸） S—单级双吸水平中开式离心泵 D—最大叶轮外径档次代号（有A、B、C、D、E、F共六档）结构型式：“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。

轴封为软填料密封；亦可改为机械密封。

旋转方向：从电动机端看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。

主要零件材质：泵的过流部件材质均为铸铁。

成套范围：成套供应泵、电动机、底板、联轴器、进出口短管等。

页眉内容单级双吸卧式离心泵性能参数表单级双吸卧式离心泵，可用于吸送清水及物理化学性质类似于水的液体。

单级双吸卧式离心泵可用于9-140米扬程，流量在126-12500m3/h,液体最高温度不得超过80C，适用于工厂、矿山、城市供水、电站、大型水利工程、农田灌溉和排涝使用。

单级双吸卧式离心泵性能参数表:必需汽蚀余量转速(r/min )电机功率(KW )型号流量(m3/h )扬程(m )(m)150S-78 160 78 4.5 2950 55kW150S-78A 140 60 4.5 2950 45kW150S-50 160 50 4.5 2950 37kW150S-50A 140 39 4.5 2950 30kW150S-50B 133 36 4.5 2950 22kW200S-95 280 95 5 2950 132kW200S-95A 268 87 5 2950 110kW200S-95B 245 72 5 2950 75kW200S-63 280 63 5 2950 75kW200S-63A 245 48 5 2950 55kW200S-42 280 42 5 2950 45kW200S-42A 245 36 5 2950 37kW250S-65 485 65 3.8 1450 132kW250S-65A 420 48 3.8 1450 90kW250S-39 485 39 3.8 1450 75kW250S-36A 420 29 3.8 1450 55kW250S-24 485 24 3.8 1450 45kW250S-24A 420 20 3.8 1450 37kW250S-14 485 14 3.8 1450 30kW250S-14A 420 10 3.8 1450 18.5kW300S-90 790 90 4.8 1450 315kW300S-90A 756 78 4.8 1450 280kW300S-90B 720 67 4.8 1450 220kW300S-58 790 58 4.8 1450 185kW300S-58A 735 50 4.8 1450 160kW300S-58B 685 43 4.8 1450 132kW300S-32 790 32 4.8 1450 90kW300S-32A 700 26 4.8 1450 75kW 300S-19 790 19 4.8 1450 55kW 300S-19A 700 15 4.8 1450 45kW 300S-12 790 12 4.8 1450 37kW 350S-125 1260 125 5.5 1450 630kW350S-125A1181 1125.5 1450 560kW 350S-125B 1098 96 5.5 1450 500kW 350S-75 1260 75 5.5 1450 360kW 350S-75A 1170 65 5.5 1450 300kW 350S-75B 1080 55 5.5 1450 225kW 350S-44 1260 44 5.5 1450 220kW 350D-44A 1116 36 5.5 1450 160kW350S-261260 265.5 1450 132kW 350S-26A 1130 21 5.5 1450 90kW350S-161260 165.5 1450 75kW 350S-16A 1130 12 5.5 1450 55kW500S-982020 986970 780kW500S-98A 1872 83 6 970 650kW 500S-98B 1746 74 6 970 550kW500S-592020 596970 460kW500S-59A 1872 49 6 970 380kW 500S-59B 1746 40 6 970 310kW500S-352020 356970 280kW500S-35A 1746 27 6 970 215kW500S-22 2020 22 6 970 185kW 500S-22A 1746 17 6 970 132kW500S-132020 136970 110kW600S-47 3170 47 7.5 970 550kW 600S-32 3170 32 7.5 970 380kW 600S-22 3170 22 7.5 970 250kW 600S-22A 2860 18 7.5 970 185KW 600S32 3170 32 7.5 970 355KW 600S-32A 2850 26 7.5 970 280KW 600S-47 3170 47 6..5 970 560KW 600S-47A 2920 40 6 970 450KW 600S-75 3170 75 6 970 900KW600S-75A 2950 65 6 970 710KW 600S-75B 2710 55 6 970 560KW970 1250KW 600S-100 3170100 6600S-100A 3000 90 6 970 1120KW970 900KW 600S-100B 283080 65500 22 7 730 450KW 800S-224400 14 5 585 250KW4830 17 7 730 315KW 800S-22A3870 11 5 585 185KW5500 32 7 730 630KW 800S-324400 20 4.5 585 315KW4950 26 7 730 450KW 800S-32A3960 17 4.5 585 250KW5500 47 6.5 730 1000KW 800S-474400 30 4.2 585 450KW5070 40 6.5 730 710KW 800S-47A4060 25 4.2 585 355KW5500 76 6 730 1600KW 800S-764400 49 4.2 585 800KW5080 65 6 730 1250KW 800S-76A4070 42 4.2 585 630KW4680 55 6 730 1000KW 800S-76B3750 35 4 585 500KW更多关于单级双吸卧式离心泵的相关问题，请点击文章右边进行免费咨询或者单级双吸卧式离心泵的详细信息可登录山东颜山泵业有限公司:1 -- - -------------------------------------------- --------------------------------------------------------------------------------------------------------------------。

350S26 单级双吸离心泵350S26350 ——泵进口直径为350mmS ——卧式单级双吸清水离心泵26 ——泵设计点扬程26mA ——叶轮外径切割代号I——代表叶轮外径加大G ——代表更改叶轮设计参数：泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）350S26 1260 350 26 1480 101.5 132 88 4.75工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。

简介：概述：“S”系列型泵为单级、双吸水平中开式离心清水泵。

“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。

适应于城市、电站、水利工程等排给水用泵，亦可用于农田排灌。

供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送液体温度为0℃～80℃。

允许最大进口压力为0.6MPa。

参数范围：流量Q 88～1400m3/h 扬程H 12～100m 型号说明： 6×14SD 6—吐出口径（英寸） 14—圆整的最大叶轮外径（英寸） S—单级双吸水平中开式离心泵 D—最大叶轮外径档次代号（有A、B、C、D、E、F共六档）结构型式：“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。

轴封为软填料密封；亦可改为机械密封。

旋转方向：从电动机端看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。

主要零件材质：泵的过流部件材质均为铸铁。

成套范围：成套供应泵、电动机、底板、联轴器、进出口短管等。

1寸=25mm 1MPA=10公斤1公斤=10M水泵小计：不含电机，含底座的其他部分水泵总成：不含泵壳的其他部分泵头：不带底座，不含电机，带电机联轴器泵体：光泵，不带电机，不带联轴器管道泵：翟明、赵素素MD离心泵：博山工业泵、博山鸿亚、颜山泵业、鲁能IS泵：刘岩（华光）异步电动机的工作原理：当三项异步电动机的定子绕组通入三相交流电时，就在气隙中产生旋转磁场，这时转子绕组的导体与旋转磁场之间便有了相对运动，根据电磁感应原理，转子导体将被旋转磁场的磁感线切割而产生感应电动势，由于转子是闭合的电路，所以在感应电动势的作用下，转子导体中有感应电流通过，带电的导体在磁场中受到安培力作用，在安培力的作用下，转子上产生的电磁力矩使转子转动。

转子转动的方向与旋转磁场的方向是一致的。

因此，要改变转子的旋转方向，只需改变旋转磁场的旋转方向即可，即把三相定子绕组中任意两相与电源连接的端子对换。

转子虽沿旋转磁场的方向旋转，但转子的转速不可能达到同步转速，因为如果转子的转速达到了同步转速，则转子旋转磁场之间就没有相对运动，因而转子导体就不被旋转磁场的磁通切割，也就不可能产生感应电动势，电动机也就不可能继续转下去。

可见，这种电动机的转子速度永远小于同步转速，故称为异步电动机。

必备条件：1，定子产生旋转磁场2，转子导体必须是闭合回路用户在订货时需要提供的资料：1．电泵流量Q：m³/h；扬程H：m2．电泵频率Hz,电源电压V3．电机启动方式。

18.5KW以下，直接启动；18.5KW以上三角降压启动4．电泵抽送的介质a,固体含量（重量比），最大颗粒直径b,酸碱度PH值c,其他腐蚀性介质含量5．电泵机组的使用方法：落地式、固定式、悬吊式6．机组安装空间7．动水位高度，泵进水口到动水位距离8．工作制：连续或断续9．供货范围10．货地点及日期11.卧式泵要注意密封形式连接器：分为梅花式和柱销式博山渣浆泵厂㈠GMZ高效耐磨渣浆泵单级单吸，轴向吸入悬臂离心泵。

一、概述NPS、S系列单级双吸水平中开泵，是我公司在广泛吸收和消化国内外同类产品先进技术的基础上，研制开发的换代产品。

全系列产品覆盖面广，进口直径从Φ150~Φ800mm，流量从100~10000m3/h，扬程从6~200m。

1、适用范围该系列产品适用于城市给排水、水利工程和暖通空调系统、冶金矿山系统、石化及化工系统、造纸、轻工、火力发电及消防供水等领域，用来输送-20℃~80℃以内，PH值在5~9范围内的液体介质。

常规材料制造的泵最大工作压力（进口压+泵送压力）为 1.6 Mpa。

通过改变承压件材质，最大工作压力可达2.5Mpa。

2、旋转方向标准供应的水泵，从电机端看为顺时针旋转，即泵吸入口在电机的右侧，吐出口在电机的左侧，根据客户要求，可改变泵的旋转方向，即从电机端看，水泵逆时针旋转，此时，泵吸入口在电机的左侧，吐出口在电机的右侧。

用户若有更改转向、改变轴封方式、更换材质等要求，均可与本公司协商。

3、型号说明例如：（1）、NPS300-440A-1NPS-新一代单级双吸水平中开式离心泵300-泵进口直径440-叶轮名义直径A-泵性能拓展代号（叶轮切割）（J表示降速）1-表示旋转方向为逆时针（标准型不加标记）（2）、300S58A-1300-泵进口直径S-改进型单级双吸水平中开式离心泵58-泵的扬程A-泵性能拓展代号（叶轮切割）（J表示降速）1-表示旋转方向为逆时针（标准型不加标记）二、结构说明泵为卧式安装，泵壳水平中开，上部为泵盖，下部为泵体，吸入口和吐出口均在轴心线下方，检修时不必拆卸进出水管路，只要揭开泵盖，即可取出转子部件。

1、特点采用优秀水力模型，通过三维优化设计，效率高，汽蚀性能好。

结构紧凑，轴向尺寸短，运行平稳，安全可靠。

大部分水泵进出口中心在同一条直线上，便于管道安装。

水泵中心高较低，故泵的重心低，泵组也更稳固。

适用动力广泛，可与电动机、柴油机、汽轮机配套。

根据用户需求，可配备自动起动装置，自动化程度高。
