IS、IR型卧式单级单吸清水离心泵结构及工作原理

IS系列单级单吸离心泵介绍与原理摘要: IS系列单级单吸离心泵, 由于设计原因, 离心泵所用的滚动轴承用机油润滑, 动密封泄漏十分严重, 威胁设备的安全稳定运行, 笔者在几年的工作中, 对轴承箱密封进行多次的小改小革都取得了一定的效果。

但泄漏问题没有彻底解决, 后经过实践改机油润滑为润滑脂润滑, 效果良好。

关键词: 离心泵；润滑；密封；振动离心泵滚动轴承的润滑主要是减小磨擦功耗, 降低磨损率, 同时还起到冷却、防尘、防锈以及吸振等作用。

搞好设备润滑是保证设备正常运转。

减少设备磨损, 防止设备事故, 降低动力消耗, 延长修理周期和使用寿命的有效措施。

我厂焙烧炉循环水系统所使用的离心泵为单级单吸泵, 各种技术参数如下:型号为IS150－125－250, 流量200m3/h, 扬程20m, 轴功率18.5kw, 转速1450r/min。

这类型号的水泵滚动轴承润滑是由30＃（冬）或40＃（夏）机械润滑油润滑。

由于设计原因动密封泄漏非常严重, 不但造成机油大量浪费, 轴承烧坏, 而且污染环境, 不利于设备的安全运行及文明生产。

在几年的工作中, 为了解决这一问题, 多次进行小改小革。

1.润滑方式改造的历程1.1 毛毡密封改为单层骨架油封原轴承箱密封是用毛毡密封, 示意如图2。

泄漏非常严重, 每台泵耗油量约为300kg/a, 造成大量机油浪费, 地面上油污厚厚一层。

经过改造后, 设备运转正常, 振动位移为0.04mm左右, 轴承外测温度为50℃左右, 每台泵年消耗机油仅需50kg左右。

保持了泵房清洁卫生, 杜绝了由于缺油造成轴承、轴损坏事故的发生, 使设备运行完好。

1.2 单层骨架油封改为双层骨架油封为了使泄漏量更加减少, 根据轴承箱端盖的结构情况, 又提出了改造方案, 把轴承箱端盖内孔加工为Φ65mm通孔。

将单层骨架油封改为双层骨架油封,试运行表明, 这种方法对防止漏油在短期内是非常有效的。

但连续运行6个月以后, 由于骨架油封磨损又会增大泄漏量。

单级单吸离心泵综述单级单吸离心泵是一种常见的离心泵类型，广泛应用于各个工业领域，用于输送液体，包括清水、污水、化学液体、石油和天然气等。

以下是对单级单吸离心泵的综述：1.工作原理：单级单吸离心泵的工作原理基于离心力的作用。

泵通过转子的旋转，在泵腔内产生离心力，使液体从中心吸入，然后通过叶轮的旋转将液体离心出泵腔，并通过出口排出。

2.结构特点：单级单吸离心泵一般由泵体、卧轴、叶轮、密封件、轴承和电机等组成。

泵体负责容纳和引导液体流动，叶轮负责离心出液。

密封件起到密封作用，防止液体泄漏。

电机通过驱动轴承旋转，使泵的叶轮旋转。

3.优点和应用：单级单吸离心泵具有结构简单、体积小、重量轻、运行平稳等优点。

由于其高效、可靠的工作性能，被广泛应用于工业生产领域，如供水、农田灌溉、建筑、石油、化工、制药和食品工业等。

4.运行特点：单级单吸离心泵运行时，流量和扬程与泵的转速和叶轮的直径呈正比。

泵的性能曲线描述了泵在不同工况下的工作性能。

当扬程较高时，泵的效率可能会降低，因此通常需要选择适合具体应用需求的泵型。

5.维护和保养：对于单级单吸离心泵的维护和保养，需要定期检查和保养密封件、轴承、叶轮和泵腔等部件，清洗或更换损坏的部件，并确保电机的正常运转。

此外，还需要定期检查泵的性能，并及时对故障或损坏进行修理或更换。

需要注意的是，在具体应用中，还需要根据工况、介质和操作要求等因素选择适当的单级单吸离心泵类型和材料。

单级单吸离心泵作为一种常见的泵类，具有广泛的应用领域。

它的简单结构、可靠性和高效性使其成为许多工业和民用领域中重要的液体输送设备。

单级单吸离心泵概述：单级单吸离心泵是离心泵中Z为简单的一种。

所谓单级是指泵内只有一级叶轮，单吸是指水从叶轮一侧吸入。

这种泵一般流量较小，多属于小型泵。

构造特点是叶轮固定在转轴的一端，支承其重量的轴承位于轴的另一端，受力有如悬臂梁，故又称悬臂式离心泵。

泵的转动部分包括：叶轮、泵轴、轴承、联轴器等，固定部分包括泵体、轴承支架、泵的进口和出口等。

单级单吸离心泵是农业上应用Z为普遍的一种水泵。

与其它离心泵相比，其扬程高，流量较小，结构简单，使用方便。

单级单吸离心泵，供输送清水或物理化学性质类似于水的其它液体之用，温度不高于80℃。

高效节能、性能可靠、安装使用方便等特点。

同时根据使用温度、介质等不同的基础上派生出适用热水、高温、腐蚀性化工泵、油泵。

今天上海离心泵厂家为大家介绍的内容是单级单吸离心泵的工作原理及特点，希望能够让大家更好的认识单级单吸离心泵。

下面就请大家跟着小编一起来看看详细的介绍吧。

一、单级单吸离心泵结构图：二、单级单吸离心泵的工作原理：当单级单吸离心泵启动后，泵轴带动叶轮一起作高速旋转运动，迫使预先充灌在叶片间液体旋转，在惯性离心力的作用下，液体自叶轮中心向外周作径向运动。

液体在流经叶轮的运动过程获得了能量，静压能增高，流速增大。

当液体离开叶轮进入泵壳后，由于壳内流道逐渐扩大而减速，部分动能转化为静压能，Z后沿切向流入排出管路。

所以蜗形泵壳不仅是汇集由叶轮流出液体的部件，而且又是一个转能装置。

当液体自叶轮中心甩向外周的同时，叶轮中心形成低压区，在贮槽液面与叶轮中心总势能差的作用下，致使液体被吸进叶轮中心。

依靠叶轮的不断运转，液体便连续地被吸入和排出。

液体在离心泵中获得的机械能量Z终表现为静压能的提高。

三、单级单吸离心泵的特点：1、管道离心泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。

2、管道离心泵叶轮直接安装在电机的长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。

辽宁科技大学成人教育学院毕业设计（论文）题目：IS型单级单吸离心泵设计专业名称班级学号学生姓名指导教师二〇一五年四月二十四日IS型单级单吸离心泵设计摘要IS型单级单吸离心泵吸收了KT、NB、ES、DL、XA及国外优秀离心泵系列产品的优点，采用了多项水力设计及工艺方法的发明专利和实用新型专利而研制开发的高新技术系列产品。

它广泛用于空调、制冷、冰蓄冷、自来水厂、消防、环保、高层供水和城乡排水等领域，一般输送85摄氏度以下清水或物理化学性质类似清水的液体。

通过变换泵的结构及材质可输送高温及腐蚀性介质，可用与化工、冶金等行业。

本系列产品产品具有高效率、高性能、高耐压、高可靠性和安装维修方便等特点，其结构参数符合国际标准产品相互替代，承压能力为1.6 MPa级，诸项技术经济指标达到国外同类产品先进水平，属于国际接轨的换代产品。

注：单级单吸离心泵为一个叶轮一个进水口的离心泵。

关键词：单级单吸，叶轮，机械密封，安装程序，故障分析IS-single-stage single suction centrifugal pumpAbstractIS-single-stage single suction centrifugal pump has advantages of KT, NB, ES, DL, XA and foreign excellent centrifugal pump series products, with a number of hydraulic design and technology of the invention patent and utility model patent research and development of high-tech products. It is widely used in air conditioning, refrigeration, ice storage, the water plant, fire protection, environmental protection, high urban and rural water supply and drainage areas, generally transported 85 degrees Celsius water or similar physical and chemical properties of liquid water. Transform pump through the structure and materials can be corrosive and high temperature transmission medium, can be used with the chemical, metallurgical and other industries. This series of products with high efficiency, high performance, high pressure, high reliability and convenient installation and repair, replacement of the structural parameters in line with international standard products, the bearing capacity of 1.6 MPa, all of the technical and economic indicators have reached the advanced level of similar foreign products, products of international standards.Note: the single stage single suction centrifugal pump is a centrifugal pump inlet of an impeller.Key words: Single-stage single suction，Impeller，Mechanical seal，Erection sequence，Fault analysis目录摘要 (I)Abstract ...................................................................................................................................... I I 1 绪论. (1)1.1选此课题的意义 (1)1.2本课题的研究现状 (1)1.3 本课题研究的主要内容 (2)2 型号意义示例及泵的基本知识 (3)2.1型号意义示例 (3)2.2 泵的基本知识 (3)2.2.1 泵的功能 (3)2.2.2 离心泵的主要部件 (3)2.3 名词解释 (4)3 IS型单级单吸离心泵的主要性能参数 (5)3.1 流量（qm /h 或m³/IS） (5)3.2 扬程H（m） (5)3.3 转速 (6)3.4 汽蚀余量 (6)3.5功率和效率 (6)3.5.1 离心泵的功率 (6)3.5.2 离心泵的效率 (6)3.5.3离心泵的能量损失 (6)4 IS型单级单吸离心泵的特性曲线 (8)5 IS型单级单吸离心泵工作原理 (9)6 IS型单级单吸离心泵的主要部件 (11)6.1 叶轮 (11)6.2 泵壳（泵体、泵盖） (12)6.3 泵轴 (13)6.4 轴承 (13)6.4.1滚动轴承的结构 (13)6.4.2 滚动轴承的相关要素 (14)6.4.3 滚动轴承的常用类型 (15)6.5 悬架 (16)6.6 机械密封 (16)6.7 安装时注意事项 (16)6.8 安装时技术要求 (16)6.9 填料函 (17)7 IS型单级单吸离心泵的水泵检验标准 (18)7.1 水泵检验装置的组成 (18)7.2 各部分组成的设计要素 (18)7.2.1 动力系统 (18)7.2.2 传动系统 (19)7.2.3 控制系统 (20)8 IS型单级单吸离心泵容易发生的故障 (21)8.1 泵不能启动或启动负荷大 (21)8.2 泵不排液 (21)8.3 泵排液后中断 (21)8.4 流量不足 (22)8.5 扬程不够 (22)8.6 运行中功耗大 (22)8.7 泵震动或异常声响 (23)8.8 轴承发热 (23)8.9 轴封发热 (24)8.10 转子窜动大 (24)9 IS型单级单吸离心泵间性能的改变和换算 (25)9.1 输送液体物性的影响及换算 (25)9.1.1密度 (25)9.1.2 黏度 (25)9.2 转速的影响及换算 (25)9.3叶轮直径a D的影响及换算 (26)结束语 (28)致谢 (29)参考文献 (30)1 绪论1.1选此课题的意义泵是一种应用广泛、耗能大的通用流体机械，我国每年各种泵的耗电量大约占全国总耗电量的20%。

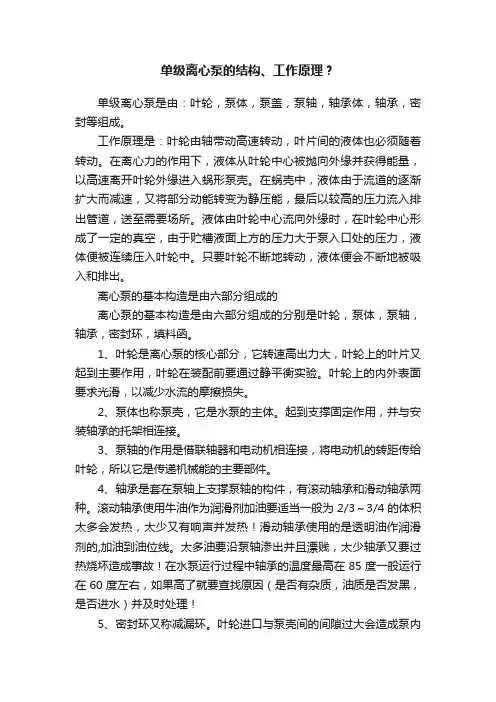

单级离心泵的结构、工作原理？单级离心泵是由：叶轮，泵体，泵盖，泵轴，轴承体，轴承，密封等组成。

工作原理是：叶轮由轴带动高速转动，叶片间的液体也必须随着转动。

在离心力的作用下，液体从叶轮中心被抛向外缘并获得能量，以高速离开叶轮外缘进入蜗形泵壳。

在蜗壳中，液体由于流道的逐渐扩大而减速，又将部分动能转变为静压能，最后以较高的压力流入排出管道，送至需要场所。

液体由叶轮中心流向外缘时，在叶轮中心形成了一定的真空，由于贮槽液面上方的压力大于泵入口处的压力，液体便被连续压入叶轮中。

只要叶轮不断地转动，液体便会不断地被吸入和排出。

离心泵的基本构造是由六部分组成的离心泵的基本构造是由六部分组成的分别是叶轮，泵体，泵轴，轴承，密封环，填料函。

1、叶轮是离心泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。

叶轮上的内外表面要求光滑，以减少水流的摩擦损失。

2、泵体也称泵壳，它是水泵的主体。

起到支撑固定作用，并与安装轴承的托架相连接。

3、泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。

4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。

滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热！滑动轴承使用的是透明油作润滑剂的,加油到油位线。

太多油要沿泵轴渗出并且漂贱，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度最高在85度一般运行在60度左右，如果高了就要查找原因（是否有杂质，油质是否发黑，是否进水）并及时处理！5、密封环又称减漏环。

叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳摩擦产生磨损。

为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处装有密封环，密封的间隙保持在0.25～1.10mm之间为宜。

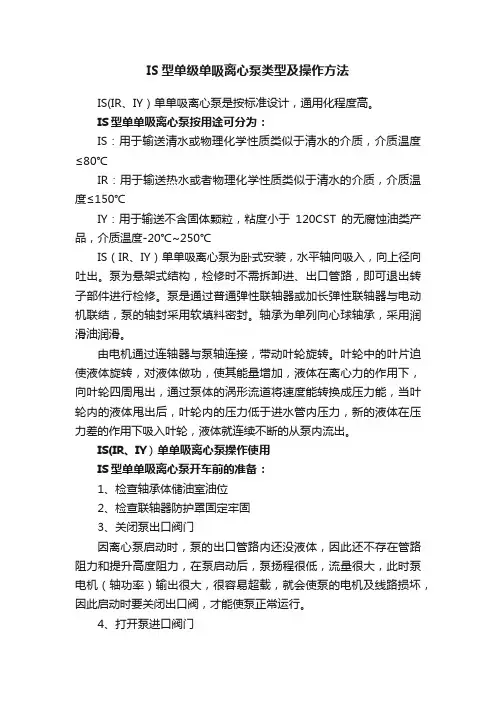

IS型单级单吸离心泵类型及操作方法IS(IR、IY）单单吸离心泵是按标准设计，通用化程度高。

IS型单单吸离心泵按用途可分为：IS：用于输送清水或物理化学性质类似于清水的介质，介质温度≤80℃IR：用于输送热水或者物理化学性质类似于清水的介质，介质温度≤150℃IY：用于输送不含固体颗粒，粘度小于120CST的无腐蚀油类产品，介质温度-20℃~250℃IS（IR、IY）单单吸离心泵为卧式安装，水平轴向吸入，向上径向吐出。

泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。

泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。

轴承为单列向心球轴承，采用润滑油润滑。

由电机通过连轴器与泵轴连接，带动叶轮旋转。

叶轮中的叶片迫使液体旋转，对液体做功，使其能量增加，液体在离心力的作用下，向叶轮四周甩出，通过泵体的涡形流道将速度能转换成压力能，当叶轮内的液体甩出后，叶轮内的压力低于进水管内压力，新的液体在压力差的作用下吸入叶轮，液体就连续不断的从泵内流出。

IS(IR、IY）单单吸离心泵操作使用IS型单单吸离心泵开车前的准备：1、检查轴承体储油室油位2、检查联轴器防护罩固定牢固3、关闭泵出口阀门因离心泵启动时，泵的出口管路内还没液体，因此还不存在管路阻力和提升高度阻力，在泵启动后，泵扬程很低，流量很大，此时泵电机（轴功率）输出很大，很容易超载，就会使泵的电机及线路损坏，因此启动时要关闭出口阀，才能使泵正常运行。

4、打开泵进口阀门有排空阀的打开排空阀，让液体充满整个泵腔，泵内气体排净后关闭排空阀，有冷却水的要打开冷却水开关。

IS型单单吸离心泵结构图IS(IR、IY）单级单吸离心泵开车：1、按下电源开关，当泵达到正常转速时，再缓慢打开（防止水锤现象）出口阀门在有压管路中，由于某种外界原因（如阀门突然启闭，断电）使水的流速发生突然变化，从而引起压强急剧升高降低的交替变化，这种水力现象称为水击或水锤。

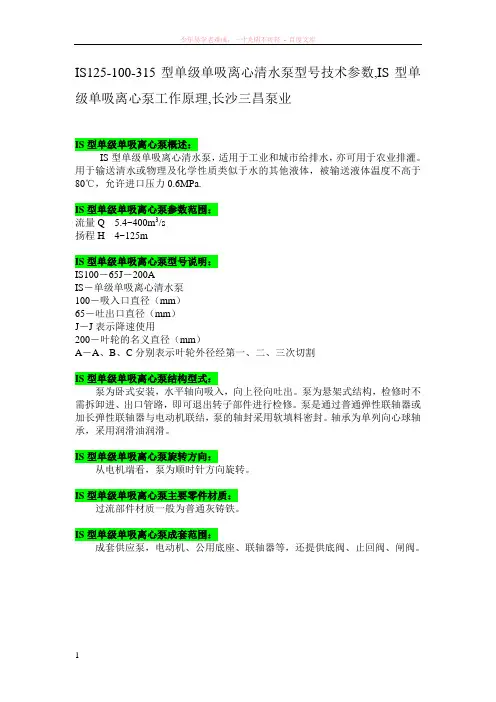

IS IR目录概述 (1)型号说明 (1)性能范围 (1)设计特点 (1)结构说明 (2)结构图 (2)性能参数表 (3)概述IS型单级单吸离心泵：适用于工业和城市给水、排水，亦可用于农业排灌。

供输送清水或物理及化学性质类似清水的温度不高于80℃的液体。

IR型单级单吸离心泵：供输送120℃以下的热水，以及物理、化学性质类似于热水的、温度在120℃以下的其它液体。

型号说明如：80－65－160的普通型表示为IS80－65－160热水型表示为IS80－65－160性能范围流 量: 6.3～400m3/h扬 程: 5～125m转 速: 2900r.p.m和1450r.p.m温 度: IS型泵80℃以下；IR型泵120℃以下轴 封: 软填料密封或机械密封法兰标准： JB78转 向： 从泵入方向看为逆时针旋转设计特点IS型泵是靠国际标准设计的节能产品。

IR型是IS型变型产品。

通过在填料菡体外围加冷却水提高了输送介质温度。

两个系列泵具有相同的水力性能和安装尺寸。

结构说明泵的结构采用国际上通用的后开门结构，在维修时只需拧下泵盖的泵体联接螺栓就可以取下整个转子部件，而泵体与管路之间不需拆卸。

IR型泵泵盖外围有冷却水接管，工作时通入自来水冷却即可。

泵的泵体，泵盖均装有密封环，与叶轮密封面形成较小的间隙；填料菡体内中间部位有填料环通过中孔与压力水相通，其两边有软填料密封；轴套用来护轴，表面磨损后要进行更换，与轴的配合面上有O型密封圈密封。

泵与电机之间通过爪型弹性联轴联结；泵出口可装变径管，变径后排出口管径及法兰联结尺寸与吸入口相同。

结构图1、泵体式2、泵盖3、叶轮4、轴5、密封环6、叶轮螺母7、制动垫圈8、轴套9、填料压盖 10、填料环 11、填料 12、悬架轴承部件 13、热水泵环盖 14、轴承压盖 15、轴承 16、悬架支架性能参数表转速流量 扬程 效率 功率P(ｋＷ) 必需汽蚀余量泵型号r/minm 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ 电机功率ｋＷ m 7.52.08 22 47 0.96 2 12.53.47 20 60 1.13 2 IS(IR)50-32-125154.17 18.5 60 1.26 2.22 IS(IR)50-32-125A 290010 2.78 16 60 0.724 1.1 2 3.751.04 5.4 43 0.13 2 6.3 1.74 5 54 0.16 2 IS(IR)50-32-125J 1450 7.52.08 4.6 55 0.17 0.55 2 7.52.08 34.3 44 1.59 2 12.53.47 32 54 202 2 IS(IR)50-32-16015 4.17 29.6 56 2.16 3 2.5 IS(IR)50-32-160A 10.9 3.03 28 54 1.55 2.2 2 IS(IR)50-32-160B29009.38 2.61 24 54 114 1.5 2 3.751.04 8.5 35 0.25 2 6.3 1.74 8 48 0.29 2 IS(IR)50-32-160J 1450 7.52.08 7.5 49 0.31 0.55 2.5 7.52.08 52.5 38 2.82 2 12.53.47 50 48 3.54 2 IS(IR)50-32-20015 4.17 48 51 3.95 5.5 2.5 IS(IR)50-32-200A 11.5 3.13 45 48 2.87 4 2 IS(IR)50-32-200B 10 2.78 40 48 2.87 3 2 IS(IR)50-32-200C29009 2.5 36 48 1.83 2.2 2 3.751.04 13.1 33 0.41 2 6.3 1.74 12.5 42 0.51 2 IS(IR)50-32-200J 1450 7.5 2.08 12 44 0.56 0.75 2.5 7.52.08 82 28.5 5.87 2 12.53.47 80 38 7.16 2 IS(IR)50-32-25015 4.17 78.5 41 7.83 11 2.5 IS(IR)50-32-250A 11.72 3.26 75 38 6.292 IS(IR)50-32-250B 290010.94 3.04 70 38 5.48 7.52 IS(IR)50-32-250C 10.16 2.82 65 38 4.732 IS(IR)50-32-250D 9.38 2.61 60 38 4.02 5.52 IS(IR)50-32-250E29008.56 2.39 55 38 3.38 4 2 3.751.04 20.5 23 0.91 2 6.3 1.74 20 32 1.07 2 IS(IR)50-32-250J 1450 7.52.08 19.5 35 1.14 1.5 2.5 154.17 21.8 58 1.54 2 25 6.94 20 69 1.97 2.5 IS(IR)65-50-125 2900 308.3318.5682.223 3性能参数表转速 流量 扬程 效率 功率P(ｋＷ)必需汽蚀余量泵型号 r/min m 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ电机功率ｋＷ mIS(IR)65-50-125A290020 5.56 16 69 1.26 1.52.5 7.52.08 5.35 53 0.21 2 12.53.47 5 64 0.27 2 IS(IR)65-50-125J 1450 154.17 4.7 65 0.3 0.552.5 154.17 35 54 2.65 2 25 6.94 32 65 3.35 2 IS(IR)65-50-16030 8.33 30 66 3.71 5.5 2.5 IS(IR)65-50-160A 21.9 6.08 28 65 2.56 3 2 IS(IR)65-50-160B290018.8 5.22 24 65 1.88 2.2 2 7.52.08 8.8 50 0.36 2 12.53.47 8 60 0.45 2 IS(IR)65-50-160J 1450 154.17 7.2 60 0.49 0.75 2.5 154.17 53 49 4.42 2 25 6.94 50 605.67 2 IS(IR)65-40-20030 8.33 47 61 6.29 7.5 2.5 IS(IR)65-40-200A 22.5 6.25 45 60 4.592 IS(IR)65-40-200B 20 5.56 40 60 3.63 5.52 IS(IR)65-40-200C290018 5 36 60 2.94 4 2 7.52.08 13.2 43 0.63 2 12.5 3.47 12.5 55 0.77 2 IS(IR)65-40-200J 1450 154.17 11.8 57 0.85 1.1 2.5 154.17 82 37 9.05 2 25 6.94 80 50 10.89 2 IS(IR)65-40-250 308.33 78 53 12.02 15 2.5 IS(IR)65-40-250A23.4 6.5 75 50 9.052 IS(IR)65-40-250B 21.8 6.08 70 50 7.89 112 IS(IR)65-40-250C 20.3 5.64 65 50 6.81 7.5 2 IS(IR)65-40-250D 18.7 5.21 60 50 5.8 7.5 2 IS(IR)65-40-250E290017.9 4.78 55 50 4.87 5.5 2 7.52.08 21 35 1.23 2 12.53.47 20 46 1.48 2 IS(IR)65-40-250J 1450 154.17 19.4 48 1.65 2.2 2.5 154.17 127 28 18.5 2.5 25 6.94 125 40 21.3 2.5 IS(IR)65-40-31530 8.33 123 44 22.8 30 3 IS(IR)65-40-315A 23.5 6.53 117.540 18.8 22 2.5 IS(IR)65-40-315B 22 6.11 110 40 16.52.5 IS(IR)65-40-315C290020.55.69102.54014.318.52.5性能参数表转速流量 扬程 效率 功率P(ｋＷ)必需汽蚀余量泵型号 r/minm 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ电机功率ｋＷm IS(IR)65-40-315D195.28954012.32.5 IS(IR)65-40-315E290017.5 4.86 87.5 40 10.43 152.5 7.52.08 32.3 25 2.63 2.5 12.53.47 32 37 2.94 2.5 IS(IR)65-40-315J145015 4.17 31.7 41 3.16 43 308.33 22.5 64 2.87 3 5013.920753.633IS(IR)80-65-1256016.7 18 74 3.98 5.5 3.5 IS(IR)80-65-125A290040 11.1116 75 2.33 33 154.175.6 55 0.42 2.5 256.94 5 71 0.48 2.5 IS(IR)80-65-125J145030 8.33 4.5 72 0.51 0.75 3 308.33 36 61 4.82 2.5 50 13.9 32 73 5.97 2.5 IS(IR)80-65-16060 16.7 29 72 6.59 7.5 3 IS(IR)80-65-160A 43.8 12.1728 73 4.57 5.5 2.5 IS(IR)80-65-160B290037.5 10.4224 73 3.36 4 2.5 154.17 9 55 0.67 2.5 25 6.94 8 69 0.79 2.5 IS(IR)80-65-160J145030 8.33 7.2 68 0.86 1.5 3 308.33 53 55 7.87 2.5 50 13.9 50 59 9.87 2.5 IS(IR)80-50-2006016.7477110.815 3IS(IR)80-50-200A 45 12.5 45 69 7.79 112.5 IS(IR)80-50-200B 40 11.1140 69 6.322.5IS(IR)80-50-200C290036 10 36 69 5.12 7.52.5 154.17 13.2 51 1.06 2.5 20 6.94 12.5 65 1.31 2.5 IS(IR)80-50-200J145030 8.33 11.8 67 1.44 2.23 308.33 84 52 1.32 2.5 50 13.9 80 63 17.3 2.5 IS(IR)80-50-2506016.7 75 64 19.2 22 3 IS(IR)80-50-250A46.8813.02756315.2118.5 2.5IS(IR)80-50-250B 43.75 12.1570 63 13.32.5IS(IR)80-50-250C 40.63 11.2965 63 11.4 152.5 IS(IR)80-50-250D 37.5 10.4260 63 9.732.5 IS(IR)80-50-250E290034.389.5555638.18112.5性能参数表转速 流量 扬程 效率 功率P(ｋＷ)必需汽蚀余量泵型号r/minm 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ电机功率ｋＷm 154.17 21 49 1.75 2.5 25 6.94 20 60 2.27 2.5 IS(IR)80-50-250J 1450 30 8.33 18.8 61 2.52 33 308.33 128 41 25.5 2.5 50 13.9 125 54 31.5 2.5 IS(IR)80-50-315 6016.7 123 57 35.3 37 2.5 IS(IR)80-50-315A47 13.06117.554 27.8 37 2.5 IS(IR)80-50-315B 44 12.22110 54 24.42.5 IS(IR)80-50-315C 41 11.39102.554 21.2 302.5 IS(IR)80-50-315D 38 10.5695 54 18.2 22 2.5 IS(IR)80-50-315E290035 9.72 87.5 54 15.4 18.5 2.5 154.17 32.5 39 3.4 2.5 25 6.94 32 52 4.19 2.5 IS(IR)80-50-315J 1450 30 8.33 31.5 56 4.65.5 3 6016.7 24 67 5.86 4 100 27.8 20 78 7 4.5 IS(IR)100-80-12512033.3 16.5 74 7.28 11 5 IS(IR)100-80-125A 290089.4 24.8316 78 5 7.5 4.5 308.33 6 64 0.77 2.5 50 13.9 5 75 0.91 2.5 IS(IR)100-80-125J 1450 60 16.7 4 71 0.92 1.5 3 6016.7 36 70 8.42 3.5 100 27.8 32 78 11.2 4 IS(IR)100-80-160120 33.3 28 75 12.2 15 5 IS(IR)100-80-160A 81.5 22.6428 78 8.6 11 4 IS(IR)100-80-160B290075 20.8324 78 6.3 7.5 4 308.33 9.2 67 1.12 2 50 13.9 8 75 1.45 2.5 IS(IR)100-80-160J 1450 60 16.7 6.8 71 1.57 2.2 3.5 6016.7 54 65 13.6 3 100 27.8 50 76 17.9 3.6 IS(IR)100-65-200120 33.3 47 77 19.8 22 4.8 IS(IR)100-65-200A 90 25 45 76 14.5 18.5 3.6 IS(IR)100-65-200B 80 22.2240 76 11.5 15 3.6 IS(IR)100-65-200C290072 20 36 76 9.3 11 3.6 308.33 13.5 60 1.84 20 50 13.9 12.5 73 2.33 20 IS(IR)100-65-200J 1450 6016.711.8742.614 2.5性能参数表转速流量 扬程 效率 功率P(ｋＷ)必需汽蚀余量泵型号r/minm 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ电机功率ｋＷm 6016.7 87 61 23.4 3.5 100 27.8 80 72 30.3 3.8 IS(IR)100-65-250 12033.3 74.5 73 33.3 374.8 IS(IR)100-65-250A93.75 26.0475 72 26.6 3.8 IS(IR)100-65-250B 87.5 24.3170 72 23.2 3.8 IS(IR)100-65-250C 81.25 22.5765 72 20.02 30 3.8 IS(IR)100-65-250D 75 20.8360 72 17.03 22 3.8 IS(IR)100-65-250E290068.75 19.1 55 72 14.3 18.5 3.8 308.33 21.3 55 3.16 2 50 13.9 20 68 4 2 IS(IR)100-65-250J 1450 60 16.7 19 70 4.44 5.5 2.5 6016.7 133 55 39.6 3 100 27.8 125 66 51.6 3.6 IS(IR)100-65-315 12033.3 118 67 57.5 75 4.2 IS(IR)100-65-315A94 26.11117.566 45.6 55 3.6 IS(IR)100-65-315B 88 24.44110 66 403.6 IS(IR)100-65-315C 82 22.78102.566 34.7 453.6 IS(IR)100-65-315D 76 21.1195 66 29.8 37 3.6 IS(IR)100-65-315E290070 19.4487.5 66 25.3 30 3.6 308.33 34 52 5.44 2 50 13.9 32 63 6.92 2 IS(IR)100-65-315J 1450 60 16.7 30 64 7.67 11 2.5 12033.3 57.5 67 28 4.5 200 55.6 50 81 33.6 4.5 IS(IR)125-100-200240 66.7 44.5 80 36.4 45 5 IS(IR)125-100-200A 180 50 45 81 27.21 37 4.5 IS(IR)125-100-200B 160 44.4440 81 21.51 30 4.5 IS(IR)125-100-200C2900144 40 36 81 17.43 22 4.5 6016.7 14.5 62 3.83 2.5 100 27.8 12.5 76 4.48 2.5 IS(IR)125-100-200J 1450 120 33.3 11 75 4.79 7.5 3 12033.3 87 66 43 3.8 200 55.6 80 78 55.9 4.2 IS(IR)125-100-250 24066.7 72 75 62.8 75 5 IS(IR)125-100-250A 187.5 52.8 75 78 49.14.2 IS(IR)125-100-250B 175 48.6170 78 42.8 554.2 IS(IR)125-100-250C 162.5 45.1465 78 36.9 45 4.2 IS(IR)125-100-250D2900 15041.67607831.437 4.2性能参数表转速 流量 扬程 效率 功率P(ｋＷ)必需汽蚀余量泵型号 r/min m 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ电机功率ｋＷm IS(IR)125-100-250E290013705 38.1955 78 26.4 304.2 6016.7 21.5 63 5.59 2.5 100 27.8 20 76 7.17 2.5 IS(IR)125-100-250J 1450 120 33.3 18.5 77 7.84 113 12033.3 132.560 72.1 4 200 55.6 125 75 90.8 4.5 IS(IR)125-100-315 24066.7 120 77 101.9 110 5 IS(IR)125-100-315A188 52.22117.575 80.24.5 IS(IR)125-100-315B 176 48.89110 75 70.3 904.5 IS(IR)125-100-315C 164 45.56102.575 61.14.5 IS(IR)125-100-315D 152 42.2295 75 52.5 754.5 IS(IR)125-100-315E2900140 38.8987.5 75 44.5 55 4.5 6016.7 33.5 58 9.4 2.5 100 27.8 32 73 11.9 2.5 IS(IR)125-100-315J 1450 120 33.3 30.5 74 13.5 15 3 6016.7 52 53 16.1 2.5 100 27.8 50 65 21 2.5 IS(IR)125-100-400120 33.3 48.5 67 23.6 30 3 IS(IR)125-100-400A 90 25 45 65 17 22 2.5 IS(IR)125-100-400B 80 22.2240 65 13.42.5 IS(IR)125-100-400C145072 20 36 65 10.89 152.5 12033.3 22.5 71 10.4 3 200 55.6 20 81 13.5 3 IS(IR)150-125-25024066.7 17.5 78 14.7 18.5 3.5 IS(IR)150-125-250A 1450160 44.4416 81 8.6 11 3 12033.3 34 70 15.86 2.5 200 55.6 32 79 22.08 2.5 IS(IR)125-125-315240 66.7 29 80 23.71 30 30 IS(IR)150-125-315A 175 48.6128 79 16.9 22 2.5 IS(IR)150-125-315B1450150 41.6724 79 12.4 15 2.5 12033.3 53 62 27.9 2 200 55.6 50 75 36.3 2.8 IS(IR)150-125-400240 66.7 46 74 40.6 45 3.5 IS(IR)150-125-400A 180 50 45 75 29.4 37 2.8 IS(IR)150-125-400B 160 44.4440 75 23.2 30 2.8 IS(IR)150-125-400C145014440367518.822 2.8性能参数表转速流量 扬程 效率 功率P(ｋＷ)必需汽蚀余量泵型号r/minm 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ电机功率ｋＷm 24066.7 22.6 70 21.1 3.6 400 111.120 83 26.2 4.6 IS(IR)200-150-250 1450 460127.817.2 79 27.3 374.9 IS(IR)200-150-250A 320 88.8916 83 16.8 22 4.6 24066.7 37 70 34.6 3 400 111.132 82 42.5 3.5 IS(IR)200-150-315460127.828.5 80 44.6 55 4 IS(IR)200-150-315A 350 97.2 28 82 32.5 37 3.5 IS(IR)200-150-315B1450300 83.3324 82 23.4 30 3.5 24066.7 55 74 48.6 3 400 111.150 81 67.2 3.8 IS(IR)200-150-400460 127.845 76 74.2 90 3.5 IS(IR)200-150-400A 360 100 45 81 57.2 75 3.8 IS(IR)200-150-400B 320 89.8940 81 43 55 3.8 IS(IR)200-150-400C145028880368134.8445 3.8。

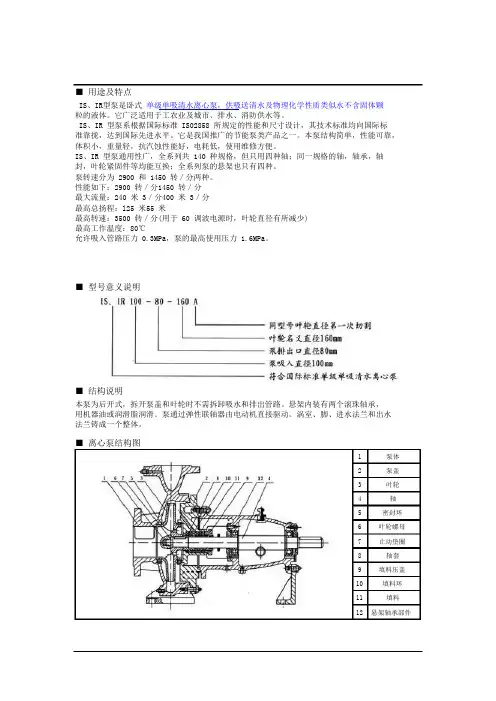

■ 用途及特点IS、IR型泵是卧式单级单吸清水离心泵，供吸送清水及物理化学性质类似水不含固体颗粒的液体。

它广泛适用于工农业及城市、排水、消防供水等。

IS、IR 型泵系根据国际标准IS02858 所规定的性能和尺寸设计，其技术标准均向国际标准靠拢，达到国际先进水平。

它是我国推广的节能泵类产品之一。

本泵结构简单，性能可靠，体积小，重量轻，抗汽蚀性能好，电耗低，使用维修方便。

IS、IR 型泵通用性广，全系列共140 种规格，但只用四种轴；同一规格的轴，轴承，轴封，叶轮紧固件等均能互换；全系列泵的悬架也只有四种。
