建筑施工图制图标准规范

施工图制图规范一、制图注意事项：1、所有图纸内容均绘制在模型空间内（包括标注、文字、图框等），布局空间只在不同比例图纸需置于同一张图内时使用。

2、统一新建图层，图层名称及线宽见制图标准。

3、文件出图：除总图和分区平面外尽量使用A2图幅，如图纸内容细长可用加长图框。

图框外统一用大字标明图纸比例。

4、常用材料及规格见详细说明，非特殊需要不可使用非标尺寸。

5、图框初始插入时不要加题栏，最后统一插图框。

二、统一制图标准：1、图层名称统一新建图层，使用通用图层名称：0－基础线：所有相对标高为零的绘图线。

色号为70－构筑物：所有有竖向高度的绘图线。

色号为20－轴线：用于尺寸定位的各类中轴线。

色号为1，线型Dote0－放线网格：色号为5； 0－文字：色号为7；0－标高：竖向标高三角，色号3（标高文字图层用0－文字）PUB_DIM、PUB_TEXT、DIM_SYMB等自动生成图层保留使用其他线型自建，名称均统一为0－XX种植设计图线型设置（此类图后期调整较多，图层务必清晰）：0－绿乔：常绿乔木，色号3（灌木图中变为8号）0－落乔：落叶乔木，色号3（灌木图中变为8号）0－灌木：灌木及小乔木，色号84（线宽0.18）0－绿篱：规则图案的绿篱，色号84（线宽0.18）0－地被：各类地被爬藤及水生植物，色号84（线宽0.18）0－乔木连线：各类乔木的成组连线，色号20－乔木标注：各类乔木的文字标注，色号70－灌木连线：灌木及小乔木的成组连线，绿篱及地被系列的标注引线，色号20－灌木标注：灌木、绿篱、地被的文字标注，色号7灯具布置图：0－灯具：景观照明灯具，色号40－灯具标注：景观照明文字标注及引线，色号72、线型、线宽的使用及设置最粗线：用于地平线、详图钢筋线等，色号4，线宽0.6中粗线：用于外形及显著突出部分轮廓线，剖面剖到部分轮廓线等，色号2，线宽0.4中等线：用于不同造型材料的分界线，是使用最多的线型，色号7，线宽0.25中细线：索引及标注等自动生成的图层，色号3，线宽0.18细线：用于同一铺装材料的规格划分或详图填充线，色号6，线宽0.15超细线：用于放线网格的经纬线，色号5，线宽0.1轴线：线型Dote，色号1，线宽0.12图纸线宽设置：1－0.12；2－0.4；3－0.18；4－0.6；5－0.1；6－0.15；7－0.25；8及其他－0.123、文字式样：天正菜单点击“文字表格”，选择文字样式，样式名：HZTXT；AutoCAD字体；中文参数：高宽比0.8，中文字体HZTXT西文参数：字宽0.6，字高0.8，西文字体SIMPLEX／尺寸标注、符号、索引号、剖切号等在正确比例下自动生成／引注文字字高设置为5或3.5（根据图纸空地大小自主调整，同一张图内统一即可）／图名标注：图名字高7，比例54、材料标注方式：例：600X300X30芝麻灰烧毛花岗岩错缝铺装规格颜色或名称质地材料类型铺装方式（平铺时不用标注）三、铺装常用材料及规格：1、一、石材：规格：长宽：板材600X600、600X300、300X300嵌条600X150、600X200、600X100小料石200X200、150X150、100X100厚度：板材及嵌带――车行60、人行30、碎拼20、嵌草60；小料石――车行100、人行60条石――一般用于台阶，根据台阶高度120－150颜色：黑、灰、浅灰、红、浅红、棕、黄；碎拼时有：杂色、单色、冷色（蓝、绿、灰、黑）、暖色（红、黄、棕）面层质地：磨光、烧毛、磨光机刨、烧毛机刨、粗磨、剁斧、凿毛（尽量选用前4种，局部点缀和特殊需要可选后3种）铺装方式：对缝、错缝、直铺、斜铺、席纹、向心（沿径环形）2、二、混凝土透水砖：长宽：方形250X250、小矩形250X125、200X100、大矩形500X250车位线100X100、异型连锁块（不同品牌及形状尺寸有所变化）厚度：车行80，人行50颜色：白（车位线）、灰、浅灰、深灰、砖红、红、浅红、浅黄、土黄、深棕、浅棕铺装方式：对缝、错缝、直铺、斜铺、席纹、向心（沿径环形）3、三、卵石、豆石、水洗石粒径：卵石――￠20－30、￠30－50、￠50－80、￠80－120、￠120－150豆石、水洗石：￠3－5、￠5－8、￠8－12、￠12－15颜色：水洗石――各种颜色；卵石、豆石――杂色、白、灰、黑、棕红、黄铺砌方式：平铺、立砌4、四、木板长宽：最大长度4米，宽度100、150、200厚度：常用20、最厚可达60种类：防腐木（常用）、碳化木（造价高）颜色：本色、露木纹彩色（刷各色室外用木漆）5、五、非粘土烧结砖规格：235X115X53；颜色：青、砖红、黄；铺砌方式：平铺、立砌6、六、瓦片立砌规格：约180X180X15；颜色：青；铺砌方式：立砌（可成片铺砌，单排圈边，常与卵石组成图案）7、七、其他材料沥青混凝土及水泥混凝土（车行主路）地面；塑胶地面（块材或整体满铺，用于运动或儿童场地）；艺术地坪（彩色混凝土压模、雕刻）；玻璃地；陶瓷碎拼地面等。

施工图制图规范施工图制图规范是指在设计和绘制施工图纸过程中需要遵循的一系列规则和要求，目的是确保施工图的质量、准确性和便于施工。

下面是一些常见的施工图制图规范要点：1. 工程标志：在施工图纸上必须标明工程名称、图号、比例、工程地点、设计单位、审查单位、绘图员和日期等基本信息。

2. 图纸比例：通常根据工程的大小和复杂程度来确定图纸的比例。

常见的比例有1:100、1:200、1:500等。

同时，所有的辅助图纸、放大图和详图等应与主图纸保持一致。

3. 标准图框和图样：每张施工图必须画一个标准的图框，图框的尺寸应符合规范要求。

图框上应填写图名、图号、比例、设计单位名称和地址等基本信息。

图样应清晰、完整，并采用规定的符号和图例。

4. 字体和线型：施工图上的文字应采用规定的字体和字号，以确保清晰可读。

线型要求用规定的线型，如实线、虚线和点线等。

5. 尺寸标注：应在施工图纸上标注主要尺寸和关键尺寸，尺寸标注要准确、清晰，并采用规定的标注方法和符号。

6. 图纸编排：施工图纸的编排应按照一定的顺序和逻辑关系，例如，平面图放在前面，立面图和剖面图放在后面。

图纸的编排应使施工者能够方便地查找所需信息。

7. 图纸内容：施工图纸的内容应详细、完整，并符合相关的设计规范和标准要求。

施工图纸上应标明各种构造和结构的尺寸、线型、标高等信息，以保证施工的准确性和安全性。

8. 图纸质量：施工图纸应保持清晰、干净，并采用正确的绘图方法和工具。

图纸上不得有破损、污渍或涂改的痕迹，以免造成误解或误判。

9. 图纸审查：施工图纸在绘制完成后，应由专业人员进行审查。

审查的内容包括图纸是否符合设计要求、绘图是否准确、标注是否清晰等。

审查人员需要对图纸进行逐一查看，并做出意见和建议。

10. 存档和归类：施工图纸完成后，应进行存档和归类。

存档的目的是保留图纸以备复查，归类的目的是方便查找和使用。

以上是施工图制图规范的一些要点，对于保证施工图的质量和有效性有着重要的影响。

建筑施工图制图规范建筑施工图制图是建筑施工的重要环节，准确、规范的绘制施工图对于项目的顺利进行至关重要。

本文将从布图、标注、符号、比例、尺寸及图纸保存等方面介绍建筑施工图制图规范。

一、布图规范1. 布图应按照建筑设计方案要求进行，确保图纸的整洁、清晰。

2. 布图应采用等角投影或者透视投影，以给出项目的立体感。

3. 布图应明确坐标轴，并给出地下层到地上层的高度标注。

4. 图纸上应标上图纸名称、比例尺、工程名称、工程地址等基本信息，方便对图纸的管理和查找。

二、标注规范1. 标注应使用简洁明了的文字说明，确保施工人员能够准确理解。

2. 标注应采用标准的字体和字号，字迹清晰，避免使用手写字。

3. 重要的构件和尺寸应进行标注，以确保施工的准确性。

4. 标注应采用专用标记符号，如指示箭头、尺寸线、引线等，以增加图纸的可读性。

三、符号规范1. 符号应采用统一的标准符号，以保证施工图的统一性和规范性。

2. 符号的大小应与图纸的比例一致，不得过大或过小。

3. 符号应标明构件的材料、尺寸和其他关键参数，以便施工人员理解。

四、比例规范1. 比例尺要根据项目的具体要求确定，一般常用的比例尺为1：100或1：200。

2. 比例尺应直观明了，与图纸上的尺寸一致，方便施工人员计算和定位。

3. 相邻图纸的比例尺要一致，以确保各图纸之间的协调关系。

五、尺寸规范1. 图纸上的尺寸应准确无误，与实际建筑的尺寸一致。

2. 尺寸的标注应采用明确的标准尺寸，不得模糊或不清晰。

3. 长度、宽度、高度等重要尺寸应进行标注，以确保施工的精确性。

六、图纸保存规范1. 制图过程中应保持图纸清洁，避免弄脏、弄皱或者弄丢。

2. 制图完毕后，应按照标准的分类方法进行整理和保存，方便后续查找和管理。

3. 图纸应保存在干燥、通风、无灰尘的环境中，避免受潮或受损。

总结起来，建筑施工图制图规范主要包括布图规范、标注规范、符号规范、比例规范、尺寸规范和图纸保存规范。

施工图出图规范一.基本要求1.每张图纸须编制图名、图号、比例、时间、项目名称。

2.所有项目图纸都要配备图纸目录，卷、册分明。

3.图纸图层层次分明。

请不要直接在特性工具栏里直接修改线型宽度、颜色、比例。

（推荐采用图层统一管理和打印笔刷颜色分类管理，便于出图打印。

请注意出图打印的线型比例因子。

）4.文字高度要规范。

图框与标题栏的比例需一致。

二.图纸幅面1.图纸图幅采用A0、A1、A2、A3四种标准，以A2纸为主。

2.图纸种类图纸宽度（mm）图纸高度(mm) 长边加长尺寸(mm)A0 1189×840 1486 1635 1783 1932A1 841×594 1051 1261 1471 1682A2 594×420 743 891 1041 1189A3 420×297 630 841 1051 1261A4 297×210 主要用于目录、变更、修改等。

三.图纸常用比例1. 常用比例常用比例 1:1、1:2、1:5、1:10、1:20、1:50、1:100、1:200、1:500、1:1000 可用比例 1:3、1:15、1:25、1:30、1:150、1:250、1:300、1:1500平面图、立面图 1：100、 1：150、 1：200、 1：300剖面图 1：50、1：100、 1：150、 1：200放大图 1：2、1：5、1：10、 1：20、 1：25、 1：30、 1：50配件图、构造详图 1：1、 1：2、 1：5、 1：10、 1：15、 1：20、 1：25、1：30、 1：50放大的比例（与实物相同1：1） 2:1、 2.5:1、 4:1、 5:1 、(10×n):1缩小的比例（与实物相同1：1） 1:1.5、1：2、1：2.5、1：3、1：4、1：5、1：10n不按比例图推荐采用1：1（如：工艺流程图、电控系统图）四、线型1.粗线推荐采用0.5mm中线、细线宽度推荐采用0.20mm、0.15mm标注线、点划线、虚线、细实线推荐采用0.15mm注：施工图出图不宜采用0.09mm线型。

施工图制图标准施工图是建筑工程的重要文档，它直接关系到工程质量和工程安全。

因此，施工图的制图标准显得尤为重要。

施工图的制图标准主要包括以下几个方面：一、图幅标准。

施工图的图幅标准是指施工图的纸张大小，通常采用A0、A1、A2等国际标准纸张大小。

在绘制施工图时，应根据工程的具体情况选择合适的图幅大小，保证图纸清晰、明了。

二、图面标准。

施工图的图面标准包括图面比例、图面内容等。

图面比例是指图纸上实际长度与实际长度的比值，通常用1:50、1:100等表示。

图面内容包括平面图、立面图、剖面图、细部图等，应根据工程需要合理安排图面内容，保证图纸的完整性和清晰度。

三、文字标准。

施工图中的文字应该清晰、工整、统一。

文字的字体、字号、字距应符合国家标准，文字要求工整、清晰，方便施工人员阅读和理解。

四、符号标准。

施工图中的符号是表示各种构件、材料、工艺等的图形符号，符号应该简洁明了，统一规范，便于施工人员理解和识别。

五、尺寸标准。

施工图中的尺寸应该准确、清晰、完整。

尺寸的标注应符合国家标准，标注位置清晰明了，便于施工人员测量和施工。

六、颜色标准。

施工图中的颜色应该清晰明了，不同构件、材料、工艺等应采用不同的颜色进行标注，便于施工人员区分和识别。

七、注释标准。

施工图中的注释应该清晰明了，内容准确无误，注释位置恰当，便于施工人员理解和应用。

总之，施工图的制图标准是保证施工图质量的重要保障，只有严格按照标准要求进行制图，才能保证施工图的准确性和可靠性，为工程的顺利施工提供有力支持。

因此，在绘制施工图时，务必严格按照标准要求进行，确保施工图的质量和可靠性。

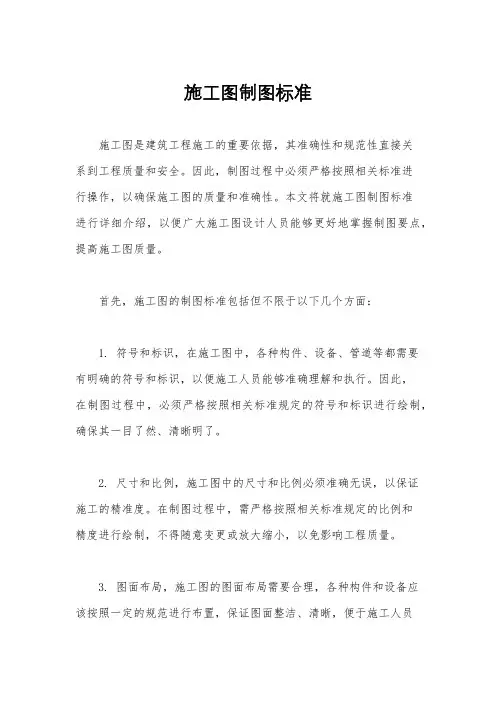

施工图制图标准施工图是建筑工程施工的重要依据，其准确性和规范性直接关系到工程质量和安全。

因此，制图过程中必须严格按照相关标准进行操作，以确保施工图的质量和准确性。

本文将就施工图制图标准进行详细介绍，以便广大施工图设计人员能够更好地掌握制图要点，提高施工图质量。

首先，施工图的制图标准包括但不限于以下几个方面：1. 符号和标识，在施工图中，各种构件、设备、管道等都需要有明确的符号和标识，以便施工人员能够准确理解和执行。

因此，在制图过程中，必须严格按照相关标准规定的符号和标识进行绘制，确保其一目了然、清晰明了。

2. 尺寸和比例，施工图中的尺寸和比例必须准确无误，以保证施工的精准度。

在制图过程中，需严格按照相关标准规定的比例和精度进行绘制，不得随意变更或放大缩小，以免影响工程质量。

3. 图面布局，施工图的图面布局需要合理，各种构件和设备应该按照一定的规范进行布置，保证图面整洁、清晰，便于施工人员查阅和理解。

4. 标注和说明，在施工图中，各种构件和设备的标注和说明必须准确无误，包括材料、规格、数量等，以便施工人员按照图纸要求进行施工。

其次，制图人员在进行施工图设计时，应该严格遵守以上标准要求，确保施工图的准确性和规范性。

在实际操作中，还应该注意以下几点：1. 熟练掌握相关标准，制图人员需要熟练掌握相关的国家标准和行业规范，了解各种符号、标识的含义和使用方法，掌握尺寸和比例的规定，以及图面布局、标注和说明的要求。

2. 严格按照标准操作，在制图过程中，制图人员要严格按照相关标准要求进行操作，不得随意变更或篡改，以确保施工图的准确性和规范性。

3. 审查和修改，在完成施工图设计后，需要进行审查和修改，确保图纸的准确无误，避免因疏漏或错误导致施工质量问题。

最后，施工图制图标准的遵守和执行，对于保证工程质量和安全具有重要意义。

制图人员应该不断提升自己的专业水平，严格按照标准要求进行操作，确保施工图的质量和准确性，为工程施工提供可靠的依据。

CAD施工图制图标准在建筑、室内设计、机械制造等众多领域，CAD 施工图的绘制是至关重要的环节。

一份准确、清晰、规范的 CAD 施工图不仅能够有效地传达设计意图，还能为施工过程提供准确的指导，确保项目的顺利进行。

因此，遵循一套严格的 CAD 施工图制图标准是必不可少的。

一、图纸设置1、图纸幅面根据项目的规模和复杂程度，选择合适的图纸幅面。

常见的幅面有A0、A1、A2、A3、A4 等。

一般来说，大型项目使用较大的幅面，如A0、A1；小型项目则可使用较小的幅面，如 A2、A3、A4。

2、比例根据实际情况选择合适的绘图比例，如 1:50、1:100、1:200 等。

比例的选择应确保图纸上能够清晰地表达出设计的细节，同时又不至于使图纸过于复杂。

3、单位统一采用公制单位，如毫米（mm）。

在标注尺寸时，应明确标注单位，避免产生误解。

二、图层管理将不同类型的图形元素分别放置在不同的图层中，如墙体层、门窗层、家具层、标注层等。

这样可以方便对图形进行管理和编辑，同时也便于控制图形的显示和打印。

2、图层属性为每个图层设置合适的颜色、线型、线宽等属性。

颜色的选择应具有明显的区分度，便于识别；线型和线宽应根据图形的重要性和表达需要进行设置。

三、字体与标注1、字体使用标准的字体，如宋体、黑体等。

字体的大小应根据图纸的比例和内容的重要性进行选择，一般标注文字的高度为 35mm 或 5mm。

2、标注样式标注样式应统一，包括尺寸标注、文字标注、符号标注等。

尺寸标注应清晰准确，标注线的起点和终点应明确，标注文字应位于标注线的上方或旁边，且与标注线对齐。

文字标注应简洁明了，表达清晰。

四、图形绘制1、线条线条应清晰、连续，避免出现断线、重复线等情况。

不同类型的线条应使用不同的线型和线宽进行区分，如实线、虚线、点划线等。

图形元素的绘制应准确无误，如墙体、门窗、柱子等的尺寸和位置应符合设计要求。

图形的表达应简洁明了，避免过多的冗余线条和图形。

扩初图纸：（园建）总图部分：园建总图分为两部分:一为补充说明部分，包括图纸目录、设计说明、材料及灯具表；二为总图的图纸部分.一、比例控制在1:400或1：400以下。

尽量采用1：100、1:150、1：200、1：300、1:400.二、总图分为总平面图、总平面定位图、竖向设计图、铺装材料图和照明、背景音乐布置图等。

1．总平面图表现总平面图的大树点，照明布置点,及小品等。

2．总平面定位图表现铺装绿化，大的尺寸关系。

3．竖向设计图有表现地面的标高点、小品及一些景观设计的标高。

4．铺装材料图表现材料、规格、图例等。

5．照明布置图各灯位点,图例。

（园建）详图部分：一、比例局部平面图的比例应采用为1：200、1：150、1:100、1：50。

立面应采用1：150、1：100、1：50，大剖面应采用1：150、1:100、1:50.剖面详图采用1:50、1：20、1：10.二、图纸部分1．局部平面图复杂的可以分为竖向图、铺装图、定位图、索引图。

可以把索引图和竖向图合为一张，也可以全部在一张上，视情况而定。

2．立面图立面图要有立面标高，立面尺寸，加上绿化、人物等.3．剖面图以大剖面为主，主要表现材料，做法，景观效果。

标高，尺寸要有。

4．小品详图分平面图、立面图、剖面图。

复杂的平面图可以有顶平面图、底平面图，视情况而定。

绿化部分：一、平面图比例应控制在1:300及1：300以下。

尽可能与总图使用相同比例。

二、绿化图纸分两部分，一部分为补充说明部分,包括图纸目录、种植设计说明，及一些现场的大树种植挖坑,固定的细部大样图纸.另一部分为图纸部分：1．苗木表采购苗木的名称、冠幅、胸径、高度、图例及备注。

2．乔灌木地被平面图3．乔灌木平面图高度高于1M以上的灌木及乔木平面设计图。

4．绿化地被平面图地被及低于1M的灌木的平面设计图。

5．绿化地形图包括绿地范围内的等高线堆坡处理、详细标高图。

6．细部节点放大平面图细部节点立面图、剖面图等.施工图图纸：（园建)总图部分：园建总图分为两部分，一为补充说明部分，包括图纸目录、设计说明（施工说明、图纸符号及字母代号说明、必要的通用节点图）、材料及灯具表. 二为总图的图纸部分：一、比例控制在1：400或1：400以下。

施工图设计制图标准一、总则1、为了规范施工图设计制图，提高制图质量，统一设计标准，特制定本标准。

2、本标准适用于本公司内部各专业施工图设计制图。

二、基本规定1、制图应符合国家有关标准和规定。

2、图纸内容应完整、准确，清晰易懂。

3、图纸应按照比例绘制，比例尺可根据需要选择。

4、图例符号应统一、规范。

5、图纸应使用中文或英文标注，标注应清晰、准确。

6、图纸应按照规定的格式进行排版，页边距应大于1cm。

7、图纸应使用黑色绘图，字体应清晰、易读。

8、图纸中的标注、说明等应使用规范字体，不得使用草书、行书等不规范字体。

9、图纸中的图例符号应按照国家标准或行业标准进行绘制。

10、图纸中的表格应按照规定格式进行排版，内容应准确、完整。

11、图纸中的数据应按照规定格式进行标注，标注应清晰、准确。

12、图纸中的文字说明应使用规范语言，不得使用口语或俚语。

13、图纸中的图形符号应符合国家或行业标准，不得自行创造。

14、图纸中的材料表、设备表等应按照规定格式进行排版，内容应准确、完整。

15、图纸中的标题栏应按照规定格式进行填写，内容应准确、完整。

16、图纸中的签字栏应按照规定格式进行填写，签字应规范、易读。

施工图制图代码在当今的建筑设计领域，施工图制图代码已经成为了一种重要的数字化工具。

它可以将设计师的创意转化为具体的施工方案，为建筑项目的实施提供精确的指导。

本文将探讨施工图制图代码的重要性，以及如何利用它实现精细化建筑设计的目标。

一、施工图制图代码的背景和意义随着计算机技术的发展，建筑行业逐渐实现了数字化转型。

设计师可以通过计算机辅助设计软件进行初步设计和概念设计，但是要将这些设计转化为具体的施工方案，仍然需要手动绘制施工图。

在这种情况下，施工图制图代码应运而生。

它可以将设计师的手动绘图转化为数字化施工图，大大提高了设计效率和质量。

二、施工图制图代码的实现过程施工图制图代码的实现过程主要包括以下几个步骤：1、收集数据：首先需要收集建筑项目的相关数据，包括设计图纸、现场照片、施工规范等等。

施工图制图标准施工图是建筑工程施工的重要依据，是设计图纸的延伸和具体化，是施工过程中必不可少的指导文件。

因此，施工图的制作标准至关重要，它直接关系到工程质量和施工进度。

下面我们将详细介绍施工图制图标准的相关内容。

首先，施工图的制作应符合国家相关标准和规范，如《建筑工程施工图深化设计规范》（GB 50011-2010）、《建筑施工图深化设计规范》（GB 50346-2013）等。

这些标准规范了施工图的图幅、图面折叠、字体规格、图形符号、标注文字、尺寸标注等方面的要求，确保施工图的准确性和可读性。

其次，施工图的制作应符合项目的实际情况和施工要求。

在绘制施工图时，要充分考虑工程的特点和实际情况，合理安排图面内容，确保施工图的完整性和可操作性。

同时，要根据施工现场的实际情况，合理设置图面比例、图幅大小，确保施工图在施工现场的使用效果。

另外，施工图的制作应注重图面的规范和美观。

在绘制施工图时，要注意图面的整洁和美观，合理安排图面内容，注重图形符号和标注文字的统一规范，避免出现混乱和错误。

同时，要注意图面的比例和布局，使施工图具有良好的视觉效果，方便施工人员使用和理解。

最后，施工图的制作应注重细节和精度。

在绘制施工图时，要注重细节的处理和精度的控制，确保图面的准确性和可靠性。

特别是在标注尺寸和图形符号时，要准确无误，避免出现错误和歧义，确保施工图的可靠性和实用性。

总之，施工图制图标准是建筑工程施工的重要环节，它直接关系到工程质量和施工进度。

因此，我们在制作施工图时，要严格按照国家相关标准和规范，充分考虑项目的实际情况，注重图面的规范和美观，注重细节和精度，确保施工图的准确性和可靠性。

只有这样，才能保证工程施工的顺利进行和施工质量的可靠保证。
