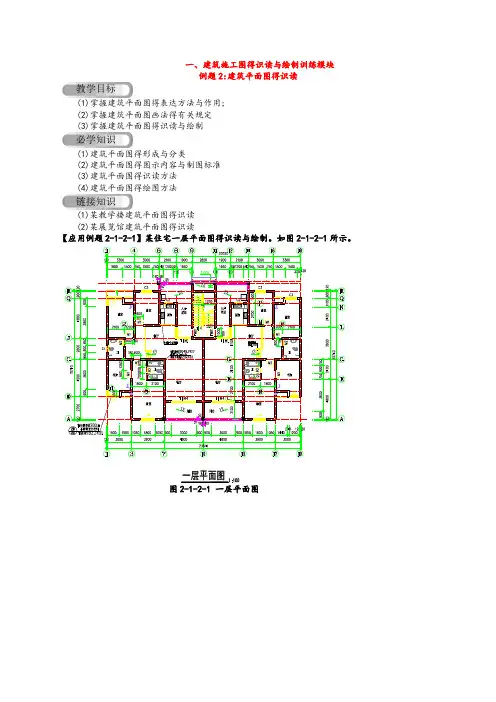

一、建筑施工图得识读与绘制训练模块例题2:建筑平面图得识读教学目标(1)掌握建筑平面图得表达方法与作用;(2)掌握建筑平面图画法得有关规定(3)掌握建筑平面图得识读与绘制必学知识(1)建筑平面图得形成与分类(2)建筑平面图得图示内容与制图标准(3)建筑平面图得识读方法(4)建筑平面图得绘图方法链接知识(1)某教学楼建筑平面图得识读(2)某展览馆建筑平面图得识读【应用例题2-1-2-1】某住宅一层平面图得识读与绘制。
如图2-1-2-1所示。
图教学内容1.建筑平面图得形成与分类(1)建筑平面图得形成与作用假想用一个水平剖切平面在窗台线以上适当得位置将房屋剖切开,所得得水平面投影图为建筑平面图。
平面图主要表示房屋得平面形状、大小与房间得布置、墙(或柱)得位置、厚度、材料、门窗得位置、大小、开启方向等。
平面图就是表达房屋建筑图得基本图样之一,作为施工时定位放线、砌墙、安放门窗、室内装修以及编制预算得依据。
通常用1:50、1:100、1:200得比例绘制。
(2)建筑平面图得分类当建筑物各层得房间布置不同时,应分别画出各层平面图,如底层平面图、二层平面图、三、四……各层平面图、顶层平面图、屋顶平面图等。
相同得楼层可用一个平面图来表示,称为标准层平面图。
如平面对称,可用对称符号将两层平面图各画一半合并成一个图,并在图得下方注写图名与比例。
(3)建筑平面图得图线要求凡被水平剖切到得墙、柱等断面轮廓线用粗实线画出,门得开启线、门窗轮廓线、屋顶轮廓线等构配件用中实线画出,其余可见轮廓线均用细实线画出,如需表达高窗、通气孔、搁板等不可见部分,则应以中虚线或细虚线绘制。
(4)定位轴线及编号房屋施工图中得定位轴线就是确定建筑结构构件平面布置及其标志尺寸得基线,就是设计与施工中定位放线得重要依据。
凡主要得墙与柱、大梁、屋架等主要承重构件,都应画上轴线并用该轴线编号来确定其位置。
定位轴线得画法及编号有如下规定:(1)定位轴线用细点画线绘制且应编号,编号应注写在定位轴线端部细实线得轴线圆内,其直径为8～10mm,但通用详图得定位轴线可不编号。
建筑工程施工图的识读方法
建筑工程施工图的识读方法包括以下几步：
1.了解图纸标准：建筑工程施工图是按照国际标准或国家标准制作的，可以在图纸上查看详细信息，例如图纸的名称、编号、比例和尺寸等。
2.了解图例：图例是施工图中一些常用元素的图形符号的说明，包括墙体、门窗、结构构件、管道、设备等。
3.了解基础图纸：基础图纸是建筑工程施工图的基础，包括地形图、地下管线图等。
需要整体把握基础图纸的内容，以便了解建筑的施工情况。
4.了解平面图：平面图是建筑施工图的主体部分，它显示了建筑物的分层布置和各层的平面布局，包括墙壁、窗户、门、楼梯、电梯和管道等。
需要注意平面图的比例尺、正北方向和地形面高度等要素。
5.了解立面图：立面图是建筑物的侧面图，它描述了建筑物的外观和细节，包括墙体、窗户、檐口和屋顶等。
需要特别注意立面图的比例尺和视线方向。
6.了解细节图：细节图是建筑物中的一些细节和装饰的详细展示，包括门窗、楼梯、装饰板、铁艺等。
细节图需要仔细观察，以便了解施工过程中需要注意的问题。
7.了解构造图：构造图是建筑物的结构和构造的图纸。
需要特别注意构造图的比例尺、设计荷载、材料规格等要素。
8.熟悉施工图的样式：施工图一般分为图集、标准图和施工详图等。
需要了解每种类型的图样式和实际应用中的使用情况。
施工图的绘制与识读一、建筑施工图、结构施工图的绘制步骤与方法1.建筑施工图、结构施工图的绘制步骤与方法(1)施工图绘制的一般步骤与方法对于不同的项目,其施工图绘制步骤与方法并不完全相同,但其总的规律是:先整体、后局部,即先画全局性的图纸,再画详图;先骨架、后细部,即一张图纸先画整体骨架,再画细部;先底稿、后加深,即先打底稿,经反复核查无误后,再正式出图:先画图、后标注,即绘图时一般先把图画完,然后再注写数字和文字。
一般而言,建筑施工图、结构施工图可按下列步骤与方法绘制。
1)确定绘制图样的数量根据房屋的形状、平面布置和构造的复杂程度,以及施工的具体要求,决定绘制哪些图样。
对施工图的内容和数量要作全面的安排,防止重复和遗漏。
2)选择合适的比例在保证图样能清楚表达其内容的情况下,根据不同图样的不同要求选用不同的比例。
建筑制图、结构制图中选用的各种比例,宜符合表3-13、表3-14的规定。
3)进行合理的图面布置图面布置包括图样、图名、尺寸、文字说明及表格等,应做到主次分明、排列适当、表达清晰。
在图纸幅面许可的情况下,尽量保持各图之间的投影关系,或将同类型的、内容关系密切的图样,集中在一张或顺序连续的几张图纸上,以便对照查阅。
若画在同一张图纸时,各图样间应符合等量关系,如平面图与立面图应长对正,立面图与剖面图应高平齐,平面图与剖面图应宽相等。
4)绘制图样绘制图样时,应先绘制全局性的图样,再绘制详图。
例如绘制建筑施工图,一般按平面图→立面图→剖面图→详图的顺序进行;绘制结构施工图时,一般按基础平面图→基础详图→结构平面布置图→结构详图的顺序进行。
2)主要图样的画法步骤1)建筑平面图①选比例和布图,画轴线。
②画墙、柱、门、窗。
③画细部,如入口台阶、散水、门的开启方向等。
④画剖切位置线、尺寸线,安排注字位置。
⑤标注局部详图索引符号。
⑥注写尺寸、文字。
2)建筑剖面图①画室内外地坪线、墙身轴线、轮廓线、屋面线。
②画被剖切的轮廓线,如地面、门窗洞口、楼面、屋面的轮廓线等。
