受控状态编制审核批准生效日期版本号修订号文件编号发放号2010-08-11B1JN/JL30301-4-2010扩散常见问题及解决办法1.做气密性测试时，气密性总是达不到要求？石英门没有装好,或者尾气回收瓶漏气，检查尾气瓶是否接触紧密，校正石英门位置。
2.扩散万级间温度很高？空调温度设定值高、冷却水没有开、热排没有开、石英管隔热套安装不严。
3.POCL3恒温箱突然断电？检查线路、更换新的恒温箱。
4.R2D上下料时出现碎片问题？根据报警信息查找出问题的部位，然后调节（手柄）至合适的位置并保存、home复位、查看是否有碎片、关闭软件并重启、关闭电源并重新启动操作软件。
5.扩散过程中出现撞舟问题？调节lift放在碳化硅桨上的位置、调节传动的路线、调节石英管在扩散炉炉体中的位置。
6.扩散后方块电阻高？增加通源时间、增加POCL3的量、增加温度、实际温度达不到需要校温。
7.扩散后硅片表面发蓝或有烧焦？发蓝时因为硅片表面有水：增加制绒的风刀温度、降低制绒滚轮的速度、降低扩散千级间的空气湿度、减少制绒后硅片在扩散千级间的存放时间。
8.进出舟时出现报警而使工艺跳步？根据报警信息看什么原因造成的，根据实际情况选择继续运行工艺或者用取舟程序把石英舟从管里取出来。
9.如果R2D在运行过程中出现连接超时（LP out truck timeout）怎么办？检查传感器是否正常工作，重新调整一下位置。
10.R2D运行时，位置走不到位或者软件运行十分缓慢？在R2D不工作时，把软件进行重启，然后复位就行了。
11.工艺运行过程中，如果氮气补偿过小？调节尾瓶处的开关，使之达到工艺要求。
12.桨中途停止怎么办？查看报警信息，如果是在出料时不动，桨停留在20位置上，查看舟的位置是否正确，然后点Start，重新开始。
如在其他位置不动，查看传动装置是否松动，电机是否工作。
13.门关不严怎么办？检查门是否被挡板档住，检查电机是否完好，sensor是否松动，重新做校准。
扩散工艺及控制要点1.由于硅太阳能电池实际生产中均采用P型硅片，因此需要形成N型层才能得到PN结，这通常是通过在高温条件下利用磷源扩散来实现的。
这种扩散工艺包括两个过程：首先是硅片表面含磷薄膜层的沉积，然后是在含磷薄膜中的磷在高温条件下往P型硅里的扩散。
2.在高温扩散炉里，汽相的POCL3（phosphorus oxychloride）或PB r3(phosphorus tribromide)首先在表面形成P2O5（phosphorus pentoxide）;然后，其中的磷在高温作用下往硅片里扩散。
3.扩散过程结束后，通常利用“四探针法”对其方块电阻进行测量以确定扩散到硅片里的磷的总量，对于丝网印刷太阳电池来说，方块电阻一般控制在40-50欧姆。
4.发射结扩散通常被认为是太阳电池制作的关键的工艺步骤。
扩散太浓，会导致短路电流降低（特别是短波长光谱效应很差，当扩散过深时，该效应还会加剧）；扩散不足，会导致横向传输电阻过大，同样还会引起金属化时硅材料与丝网印刷电结之间的欧姆接触效果。
5.导致少数载流子寿命低的原因还包括扩散源的纯度、扩散炉的清洁程度、进炉之前硅片的清洁程度甚至是在热扩散过程中硅片的应力等。
6.扩散结的质量同样依赖于扩散工艺参数，如扩散的最高温度、处于最高温度的时间、升降温的快慢（直接影响硅片上的温度梯度所导致的应力和缺陷）。
当然，大量的研究表明，对于具有600mv左右开路电压的丝网印刷太阳电池，这种应力不会造成负面影响，实际上有利于多晶情况时的吸杂过程。
7.发射结扩散的质量对太阳能电池电学性能的影响反映在串联电阻从而在填充因子上：（1）光生载流子在扩散形成的N-型发射区是多数载流子，在这些电子被金属电极收集之前需要经过横向传输，传输过程中的损失依赖于N-型发射区的横向电阻；（2）正面丝网印刷金属电极与N-型发射区的电接触，为了避免形成SCHOTTKY势垒或其它接触电阻效应而得到良好的欧姆接触，要求N-型发射区的搀杂浓度要高。

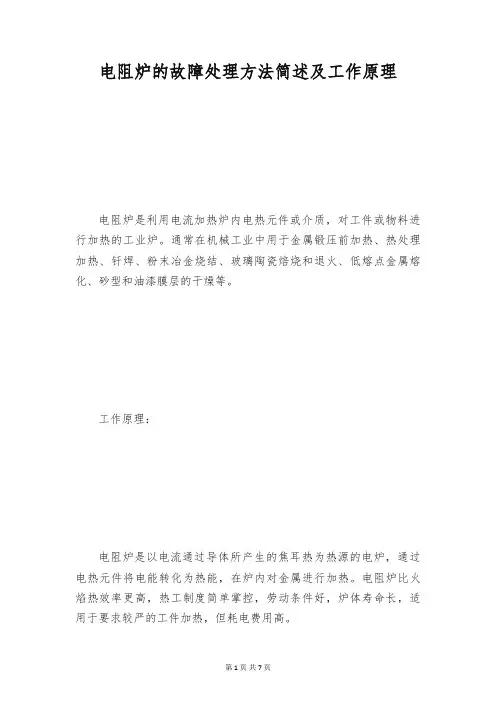

电阻炉的故障处理方法简述及工作原理电阻炉是利用电流加热炉内电热元件或介质，对工件或物料进行加热的工业炉。
通常在机械工业中用于金属锻压前加热、热处理加热、钎焊、粉末冶金烧结、玻璃陶瓷焙烧和退火、低熔点金属熔化、砂型和油漆膜层的干燥等。
工作原理：电阻炉是以电流通过导体所产生的焦耳热为热源的电炉，通过电热元件将电能转化为热能，在炉内对金属进行加热。
电阻炉比火焰热效率更高，热工制度简单掌控，劳动条件好，炉体寿命长，适用于要求较严的工件加热，但耗电费用高。
电阻炉分为辐射式电阻炉和对流式电阻炉。
辐射式电阻炉以辐射传热为主，对流传热作用较小；对流式电阻炉以对流传热为主，靠热空气进行加热，炉温一般低于650℃。
故障检修：一、不升温1、电源电压正常，掌控器工作正常，电流表无显示，常见故障为电炉丝断路，可用万用表检查并更换。
2、电源电压正常，掌控器不能工作，可检修掌控器内部的开关、熔断器及炉门的行程开关。
假如电炉的炉门没有关好掌控器也不能工作，掌控器故障的检修方法可参考说明书。
3、供电电源故障，不接电炉时工作正常，接电炉时不能正常工作，掌控器内发出哒哒声音，起因于供电线路的电压降太大或插座及掌控开关接触不好，可调整或更换。
二、升温慢1、电源电压正常，掌控器工作正常，常见故障为部分电炉丝断路，适时更换。
2、电源电压正常，但是电炉的工作电压低，其起因于供电线路的电压降太大或插座及掌控开关接触不好，可调整更换。
3、电源电压比正常电压低，电炉工作时加热功率不足。
三相电源缺相，可调整检修。
三、温度异常1、热电偶没有插入到炉膛内，造成炉温失控。
2、热电偶的分度号与温控仪表的分度号不一致，造成炉温与温控仪表显示的温度不同。
电阻炉的工作原理和操作步骤电阻炉是以电流通过导体所产生的焦耳热为热源的电炉。
电阻炉以电为热源，通过电热元件将电能转化为热能，在炉内对金属进行加热。
电阻炉和火焰比，热效率高，可达50－80℅，热工制度简单掌控，劳动条件好，炉体寿命长，适用于要求较严的工件的加热，但耗电费用高。
第二节高炉炉况失常及处理三、失常炉况的标志及处理1. 失常炉况的概念由于某种原因造成的炉况波动，调节得不及时、不准确和不到位，造成炉况失常，甚至导致事故产生。
采用一般常规调节方法，很难使炉况恢复，必须采用一些特殊手段，才能逐渐恢复正常生产。
2.炉况失常原因◆基本操作制度不相适应。
◆原燃料的物理化学性质发生大的波动。
◆分析与判断的失误，导致调整方向的错误。
◆意外事故。
包括设备事故与有关环节的误操作两个方面。
3.失常炉况的种类低料线、悬料、炉墙结厚、炉缸堆积、炉冷、炉缸冻结、高炉结瘤等。
4.低料线高炉用料不能及时加入到炉内，致使高炉实际料线比正常料线低0．5m或更低时，即称低料线。
◆低料线的原因：①上料设备及炉顶装料设备发生故障。
②原燃料无法正常供应。
③崩料、坐料后的深料线。
◆低料线的危害：①破坏炉料的分布，恶化了炉料的透气性，导致炉况不顺。
②炉料分布被破坏，引起煤气流分布失常，煤气的热能和化学能利用变差，导致炉凉。
③低料线过深，矿石得不到正常预热，势必降低焦炭负荷，使焦比升高。
④炉缸热量受到影响，极易发生炉冷，风口灌渣等现象，严重时会造成炉缸冻结。
⑤炉顶温度升高，超过正常规定，烧坏炉顶设备。
⑥损坏高炉炉衬，剧烈的气流波动会引起炉墙结厚，甚至结瘤现象发生。
⑦低料线时，必然采取赶料线措施，使供料系统负担加重，操作紧张。
◆低料线的处理：①由于上料设备系统故障不能拉料，引起顶温高，开炉顶喷水或炉顶蒸汽控制顶温，必要时减风。
②不能上料时间较长，要果断停风。
造成的深料线(大于4 m)，可在炉喉通蒸汽情况下在送风前加料到4m以上。
③由于冶炼原因造成低料线时，要酌情减风，防止炉凉和炉况不顺。
④低料线1 h以内应减轻综合负荷5％～l0％。
若低料线l h以上和料线超过3 m在减风同时，应补加净焦或减轻焦炭负荷，以补偿低料线所造成的热量损失。
⑤当装矿石系统或装焦炭系统发生故障时，为减少低料线，在处理故障的同时，可灵活地先上焦炭或矿石，但不宜加入过多。

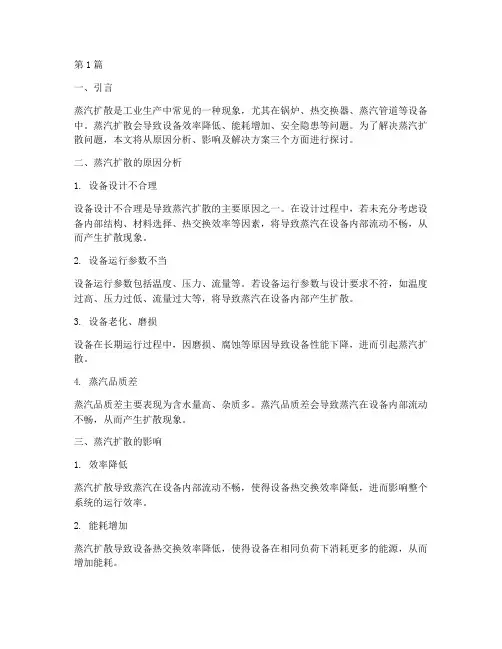

第1篇一、引言蒸汽扩散是工业生产中常见的一种现象，尤其在锅炉、热交换器、蒸汽管道等设备中。
蒸汽扩散会导致设备效率降低、能耗增加、安全隐患等问题。
为了解决蒸汽扩散问题，本文将从原因分析、影响及解决方案三个方面进行探讨。
二、蒸汽扩散的原因分析1. 设备设计不合理设备设计不合理是导致蒸汽扩散的主要原因之一。
在设计过程中，若未充分考虑设备内部结构、材料选择、热交换效率等因素，将导致蒸汽在设备内部流动不畅，从而产生扩散现象。
2. 设备运行参数不当设备运行参数包括温度、压力、流量等。
若设备运行参数与设计要求不符，如温度过高、压力过低、流量过大等，将导致蒸汽在设备内部产生扩散。
3. 设备老化、磨损设备在长期运行过程中，因磨损、腐蚀等原因导致设备性能下降，进而引起蒸汽扩散。
4. 蒸汽品质差蒸汽品质差主要表现为含水量高、杂质多。
蒸汽品质差会导致蒸汽在设备内部流动不畅，从而产生扩散现象。
三、蒸汽扩散的影响1. 效率降低蒸汽扩散导致蒸汽在设备内部流动不畅，使得设备热交换效率降低，进而影响整个系统的运行效率。
2. 能耗增加蒸汽扩散导致设备热交换效率降低，使得设备在相同负荷下消耗更多的能源，从而增加能耗。
3. 安全隐患蒸汽扩散可能导致设备内部压力不稳定，甚至引发设备爆炸等安全事故。
4. 设备寿命缩短蒸汽扩散可能导致设备内部结构受损，加速设备老化，缩短设备寿命。
四、蒸汽扩散的解决方案1. 优化设备设计（1）优化设备内部结构：合理设计设备内部结构，提高蒸汽在设备内部流动的畅通性，减少蒸汽扩散。
（2）选择合适的材料：根据设备运行环境，选择具有良好耐高温、耐腐蚀性能的材料，提高设备抗蒸汽扩散能力。
（3）提高热交换效率：优化热交换器设计，提高热交换效率，减少蒸汽在设备内部的停留时间，降低蒸汽扩散。
2. 优化设备运行参数（1）根据设备设计要求，合理调整设备运行参数，确保设备在最佳工况下运行。
（2）定期检查设备运行参数，发现异常情况及时调整，避免蒸汽扩散。
