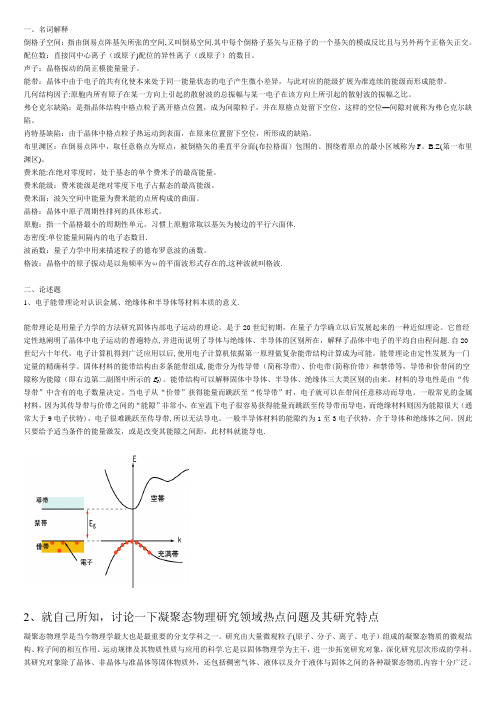

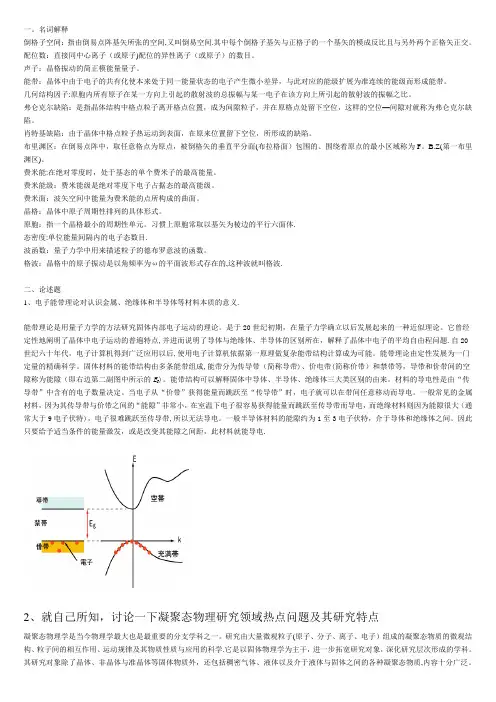

一。
名词解释倒格子空间：指由倒易点阵基矢所张的空间,又叫倒易空间.其中每个倒格子基矢与正格子的一个基矢的模成反比且与另外两个正格矢正交。
配位数：直接同中心离子（或原子)配位的异性离子（或原子）的数目。
声子：晶格振动的简正模能量量子。
能带：晶体中由于电子的共有化使本来处于同一能量状态的电子产生微小差异，与此对应的能级扩展为准连续的能级而形成能带。
几何结构因子:原胞内所有原子在某一方向上引起的散射波的总振幅与某一电子在该方向上所引起的散射波的振幅之比。
弗仑克尔缺陷：是指晶体结构中格点粒子离开格点位置，成为间隙粒子，并在原格点处留下空位，这样的空位—间隙对就称为弗仑克尔缺陷。
肖特基缺陷：由于晶体中格点粒子热运动到表面，在原来位置留下空位，所形成的缺陷。
布里渊区：在倒易点阵中，取任意格点为原点，被倒格矢的垂直平分面(布拉格面）包围的、围绕着原点的最小区域称为F。
B.Z(第一布里渊区)。
费米能:在绝对零度时，处于基态的单个费米子的最高能量。
费米能级：费米能级是绝对零度下电子占据态的最高能级。
费米面：波矢空间中能量为费米能的点所构成的曲面。
晶格：晶体中原子周期性排列的具体形式。
原胞：指一个晶格最小的周期性单元。
习惯上原胞常取以基矢为棱边的平行六面体.态密度:单位能量间隔内的电子态数目.波函数：量子力学中用来描述粒子的德布罗意波的函数。
格波：晶格中的原子振动是以角频率为ω的平面波形式存在的,这种波就叫格波.二、论述题1、电子能带理论对认识金属、绝缘体和半导体等材料本质的意义.能带理论是用量子力学的方法研究固体内部电子运动的理论。
是于20世纪初期，在量子力学确立以后发展起来的一种近似理论。
它曾经定性地阐明了晶体中电子运动的普遍特点,并进而说明了导体与绝缘体、半导体的区别所在，解释了晶体中电子的平均自由程问题.自20世纪六十年代，电子计算机得到广泛应用以后,使用电子计算机依据第一原理做复杂能带结构计算成为可能。
能带理论由定性发展为一门定量的精确科学。

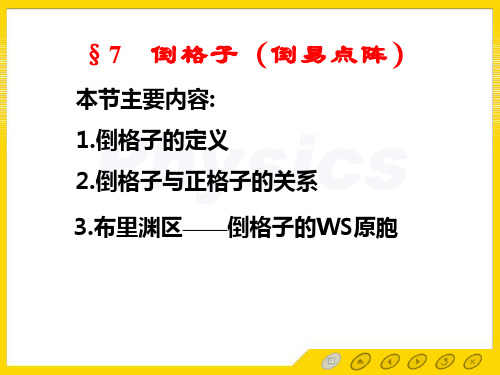

中文名称：倒格子英文名称：Reciprocal lattice术语来源：固体物理学倒格子，亦称倒易格子(点阵)，它在固体物理学中，特别是在晶格动力学理论、晶体电子论以及晶体衍射方面有着较为广泛的应用。
1定义假定晶格点阵基矢a1、a2、a3（1、2、3表示 a 的下标，粗体字表示a1 是矢量，以下类同）定义一个空间点阵，我们称之为正点阵或正格子，若定义b1 = 2 π ( a2× a3) /νb2 = 2 π ( a3× a1) /νb3 = 2 π ( a1× a2) /ν其中 v = a1· ( a2× a3 ) 为正点阵原胞的体积，新的点阵的基矢b1、b2、b3是不共面的，因而由b1、b2、b3也可以构成一个新的点阵，我们称之为倒格子，而b1、b2、b3 称为倒格子基矢。
2性质1. 倒格子的一个矢量是和晶格原胞中一组晶面相对应的，它的方向是该晶面的法线方向，而它的大小则为该晶面族面间距倒数的2π倍。
2. 由倒格子的定义，不难得到下面的关系a i ·b j = 2 πδij3. 设倒格子与正点阵（格子）中的位置矢量分别为G = αb1+ βb2 + γb3R = ηa1 + θa2 + λa3 (α,η,β,θ,γ,λ皆为整数)不难证明G·R = 2π ( αη + βθ +γλ ) = 2π n，其中n为整数。
4. 设倒格子原胞体积为ψ，正格子原胞体积为 v ，根据倒格子基矢的定义，并利用矢量乘法运算知识，则可得到ψ v = ( 2 π )^3.5. 正格子晶面族(αβγ)与倒格子矢量G = αb1+ βb2 + γb3 正交（具体的内容及证明过程，请参考文献[1]）3倒格子引入的意义这里简单的说一点，如上面的性质1，倒格子中的一个基矢对应于正格子中的一族晶面，也就是说，晶格中的一族晶面可以转化为倒格子中的一个点，这在处理晶格的问题上有很大的意义。
倒易点阵

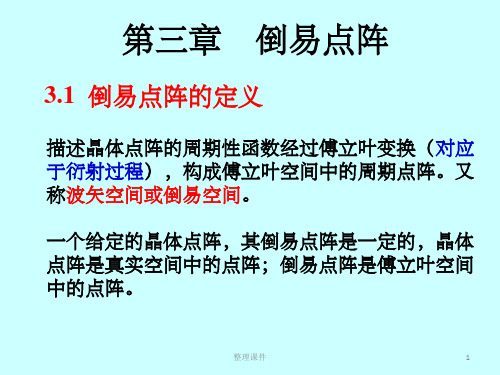

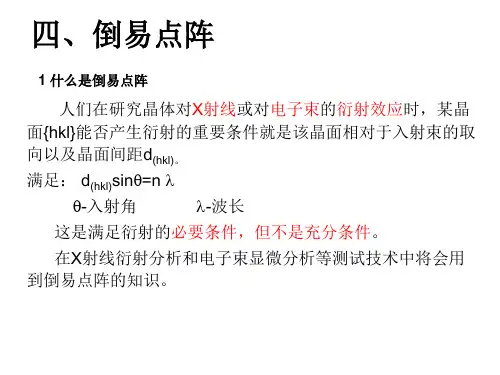

将空间点阵（真点阵或实点阵）经过倒易变换，就得到倒易点阵。
倒易点阵的外形也很象点阵，但其上的节点是对应着真点阵的一组晶面。
倒易点阵的空间称为倒易空间。
倒易点阵与正点阵的关系:真点阵中的一组晶面（hkl），在倒易空间中将用一个点Ｐhkl 表示（如图所示），点子与晶面有倒易关系，关系为：点子取在（hkl）的法面上，且Ｐhkl 点到倒易点阵原点的距离与（hkl）面间距反比．从原点到Ｐhkl点矢量Ｈhkl称为倒易矢量，其大小Ｈhkl=k/dhkl 式中k为比例常数，在多数场合下取作１，但很多时候亦可令之等于Ｘ射线的波长．
倒易点阵的性质:
１.倒易矢量r垂直于正点阵的HKL晶面
２.倒易矢量长度r等于HKL晶面的面间距dHKL的倒数
倒易点阵
将空间点阵（真点阵或实点阵）经过倒易变换，就得到倒易点阵。
倒易点阵的外形也很象点阵，但其上的节点是对应着真点阵的一组晶面。
倒易点阵的空间称为倒易空间。
倒易点阵与正点阵的关系真点阵中的一组晶面（hkl），在倒易空间中将用一个点Ｐhkl表示（如图所示），点子与晶面有倒易关系，关系为：点子取在（hkl）的法面上，且Ｐhkl点到倒易点阵原点的距离与（hkl）面间距反比．从原点到Ｐhkl点矢量Ｈhkl称为倒易矢量，其大小Ｈhkl=k/dhkl 式中k为比例常数，在多数场合下取作１，但很多时候亦可令之等于Ｘ射线的波长．倒易点阵的性质１.倒易矢量r垂直于正点阵的HKL晶面２.倒易矢量长度r等于HKL 晶面的面间距dHKL的倒数
布里渊区就是由晶体倒格矢中垂面在倒易空间中分割出来的一个个区域。
所以会有第一布里渊区，直至第n布里渊区。
其物理意义在于每个布里渊区代表了一个能带，布里渊区边界就是能带边界。
固体的能带理论中，各种电子态按照它们波矢的分类。
在波矢空间中取某一倒易阵点为原点，作所有倒易点阵矢量的垂直平分面，这些面波矢空间划分为一系列的区域：其中最靠近原点的一组面所围的闭合区称为第一布里渊区；在第一布里渊区之外，由于一组平面所包围的波矢区叫第二布里渊区；依次类推可得第三、四、…等布里渊区。
各布里渊区体积相等，都等于倒易点阵的元胞体积。
周期结构中的一切波在布里渊区界面上产生布喇格反射,对于电子德布罗意波,这一反射可能使电子能量在布里渊区界面上（即倒易点阵矢量的中垂面）产生不连续变化。
根据这一特点,1930年L.-N.布里渊首先提出用倒易点阵矢量的中垂面来划分波矢空间的区域，从此被称为布里渊区。
第一布里渊区就是倒易点阵的维格纳－赛茨元胞，如果对每一倒易点阵作此元胞，它们会毫无缝隙的填满整个波矢空间。
由于完整晶体中运动的电子、声子、磁振子、……等元激发（见固体中的元激发）的能量和状态都是倒易点阵的周期函数，因此只需要用第一布里渊区中的波矢来描述能带电子、点阵振动和自旋波……的状态，并确定它们的能量（频率）和波矢关系。
限于第一布里渊区的波矢称为简约波矢，而第一布里渊区又叫简约区，在文献中不加定语的布里渊区指的往往就是它。
布里渊区的形状取决于晶体所属布喇菲点阵的类型。
简单立方、体心立方和面心立方点阵的简约区分别为立方体，菱十二面体和截角八面体（十四面体）。
它们都是对称的多面体，并具有相应点阵的点群对称性，这一特征使简约区中高对称点的能量求解得以简化（见晶体的对称性）。
7
傅立叶变换的物理意义（转）
1、为什么要进行傅里叶变换，其物理意义是什么？
傅立叶变换是数字信号处理领域一种很重要的算法。
要知道傅立叶变换算法的意义，首先要了解傅立叶原理的意义。
傅立叶原理表明：任何连续测量的时序或信号，都可以表示为不同频率的正弦波信号的无限叠加。
而根据该原理创立的傅立叶变换算法利用直接测量到的原始信号，以累加方式来计算该信号中不同正弦波信号的频率、振幅和相位。
和傅立叶变换算法对应的是反傅立叶变换算法。
该反变换从本质上说也是一种累加处理，这样就可以将单独改变的正弦波信号转换成一个信号。
因此，可以说，傅立叶变换将原来难以处理的时域信号转换成了易于分析的频域信号（信号的频谱），可以利用一些工具对这些频域信号进行处理、加工。
最后还可以利用傅立叶反变换将这些频域信号转换成时域信号。
从现代数学的眼光来看，傅里叶变换是一种特殊的积分变换。
它能将满足一定条件的某个函数表示成正弦基函数的线性组合或者积分。
在不同的研究领域，傅里叶变换具有多种不同的变体形式，如连续傅里叶变换和离散傅里叶变换。
在数学领域，尽管最初傅立叶分析是作为热过程的解析分析的工具，但是其思想方法仍然具有典型的还原论和分析主义的特征。
"任意"的函数通过一定的分解，都能够表示为正弦函数的线性组合的形式，而正弦函数在物理上是被充分研究而相对简单的函数类：1. 傅立叶变换是线性算子,若赋予适当的范数,它还是酉算子;2. 傅立叶变换的逆变换容易求出,而且形式与正变换非常类似;3. 正弦基函
数是微分运算的本征函数,从而使得线性微分方程的求解可以转化为常系数的代
数方程的求解.在线性时不变杂的卷积运算为简单的乘积运算,从而提供了计算
卷积的一种简单手段;5. 离散形式的傅立叶的物理系统内,频率是个不变的性质,从而系统对于复杂激励的响应可以通过组合其对不同频率正弦信号的响应来获取;４. 著名的卷积定理指出:傅立叶变换可以化复变换可以利用数字计算机快
速的算出(其算法称为快速傅立叶变换算法(FFT))。
正是由于上述的良好性质,傅里叶变换在物理学、数论、组合数学、信号处理、
概率、统计、密码学、声学、光学等领域都有着广泛的应用。
2、图像傅立叶变换的物理意义
图像的频率是表征图像中灰度变化剧烈程度的指标，是灰度在平面空间上的梯度。
如：大面积的沙漠在图像中是一片灰度变化缓慢的区域，对应的频率值很低；而对于地表属性变换剧烈的边缘区域在图像中是一片灰度变化剧烈的区域，对应的
频率值较高。
傅立叶变换在实际中有非常明显的物理意义，设f是一个能量有限的模拟信号，则其傅立叶变换就表示f的谱。
从纯粹的数学意义上看，傅立叶变换是将一个函数转换为一系列周期函数来处理的。
从物理效果看，傅立叶变换是将图像从空间域转换到频率域，其逆变换是将图像从频率域转换到空间域。
换句话说，傅立叶变换的物理意义是将图像的灰度分布函数变换为图像的频率分布函数，傅立叶逆变换是将图像的频率分布函数变换为灰度分布函数
傅立叶变换以前，图像（未压缩的位图）是由对在连续空间（现实空间）上的采样得到一系列点的集合，我们习惯用一个二维矩阵表示空间上各点，则图像可由
z=f(x,y)来表示。
由于空间是三维的，图像是二维的，因此空间中物体在另一
个维度上的关系就由梯度来表示，这样我们可以通过观察图像得知物体在三维空间中的对应关系。
为什么要提梯度？因为实际上对图像进行二维傅立叶变换得到频谱图，就是图像梯度的分布图，当然频谱图上的各点与图像上各点并不存在一一对应的关系，即使在不移频的情况下也是没有。
傅立叶频谱图上我们看到的明暗不一的亮点，实际上图像上某一点与邻域点差异的强弱，即梯度的大小，也即该点的频率的大小（可以这么理解，图像中的低频部分指低梯度的点，高频部分相反）。
一般来讲，梯度大则该点的亮度强，否则该点亮度弱。
这样通过观察傅立叶变换后的频谱图，也叫功率图，我们首先就可以看出，图像的能量分布，如果频谱图中暗的点数更多，那么实际图像是比较柔和的（因为各点与邻域差异都不大，梯度相对较小），反之，如果频谱图中亮的点数多，那么实际图像一定是尖锐的，边界分明且边界两边像素差异较大的。
对频谱移频到原点以后，可以看出图像的频率分布是以原点为圆心，对称分布的。
将频谱移频到圆心除了可以清晰地看出图像频率分布以外，还有一个好处，它可以分离出有周期性规律的干扰信号，比如正弦干扰，一副带有正弦干扰，移频到原点的频谱图上可以看出除了中心以外还存在以某一点为中心，对称分布的亮点集合，这个集合就是干扰噪音产生的，这时可以很直观的通过在该位置放置带阻滤波器消除干扰另外我还想说明以下几点：
1、图像经过二维傅立叶变换后，其变换系数矩阵表明：
若变换矩阵Fn原点设在中心，其频谱能量集中分布在变换系数短阵的中心附近(图中阴影区)。
若所用的二维傅立叶变换矩阵Fn的原点设在左上角，那么图像
信号能量将集中在系数矩阵的四个角上。
这是由二维傅立叶变换本身性质决定的。
同时也表明一股图像能量集中低频区域。
2 、变换之后的图像在原点平移之前四角是低频，最亮，平移之后中间部分是低频，最亮，亮度大说明低频的能量大（幅角比较大）。
