男西装结构制图

六种常用服装原型制版展开全文一、日式男西装原型(一)、规格设计：胸围B=90cm 背长=43cm(二)、制图步骤1.以B/2 +8～９cm=54cm 和背长43cm作长方形。

2.确定袖窿深，自上平线向下量B/6 +8.5cm=23.5cm作水平线。

3.以前胸宽=B/6+4cm=19cm 作竖直线。

4.以后背宽=B/6+4.5cm=19.5cm作竖直线。

5.画后领口,后横领=B/12=7.5cm ,直领=后横领/3=2.5cm。

6.确定后肩线。

7.画前领口，前横领=前胸宽/2=9.5cm ,前横领明显大于后横领=9.5-7.5 =2cm ,这是男西装原型用胸劈门消除胸省量.前直领=后横领=7.5cm。

8.横背宽线,上平线与袖窿深线的平分点。

9.画顺袖窿成棉手套形,棉手套形袖窿只适合男西装和男大衣,特点前胸比较平挺,手臂只能向前活动方便,向后不方便。

二、日本文化式男衬衣原型(一)、规格设计：胸围B=90cm 背长=43cm(二)、制图步骤：1.以B/2+10cm=55cm和背长43cm作长方形。

2.作袖窿深,从上平线往下量B/6+9cm=24cm作水平线。

3.以前胸宽为B/6 +5.5=20.5cm作竖直线。

4.以后背宽为B/6 +7=22cm 作竖直线。

5.作后领圈,后横领=B/20 +3.7=8.2cm,后直领=后横领/3=2.7cm，直领抬高量0.3cm,然后画顺后领窝弧。

6.画后肩线,上平线往背宽线下量后横领/6=1.3cm ,与后领肩点连线,然后延长1.5cm. 即为后肩线长。

7.作前领圈,前横领=后横领-0.5=7.7cm,前直领=后横领=8.2cm。

8.前肩线长=后肩线长-1cm ,由上平线往胸宽线下量后横领/3+1cm。

9.画顺袖窿呈葡萄形,葡萄形袖窿手臂前后活动方便,但胸宽会有一定的松量,适合所有的女装和男西装,男大衣以外的男装。

10.前下份=后横领/6 +0.4cm=1.7cm。

第三章男西服缝制工艺教学目的：使学生了解西服的基本款式，掌握西服的制作方法，使学生能够完成西服生产的工艺流程安排。

教学重点：西装制作的手法与步骤。

课时安排：80学时第一节概述教学目的：使学生了解西服制作的基本要求，掌握西装的零辅料裁剪、排料等知识。

教学重点：用料计算及零辅料裁剪。

课时安排第五节复胸衬工艺教学目的：使学生掌握西装胸衬的复制方法。

教学重点：复衬方法与复嵌条的工艺要求。

课时安排：4学时授课形式：讲授+演示+实践操作教具准备：男西服衣片部件、服装缝制工具、喷气熨斗复衬前应再将胸衬高温磨烫，使上下衬布平挺匀合，以加强胸部的弹性，熨斗反复磨烫要达到使缉线陷入衬布丝里为止，手感光滑，胸部饱满、有弹性，复衬是西服工艺的重要部分，复衬时要特别注意胸衬的松紧，左右对称，并保证衣片各部位与衬头各部位相等。

一、摆放位置：复衬前应在放片前驳口线位置拉牵条，使胸部胖势聚拢，衬头的胸部与放身胸部胖势相符合，与驳口线相距1cm，然后将胸衬的驳口牵条粘在前衣身驳口线处，见图3-5-1。

图3-5-1图3-5-2二、拉出胸袋：在胸衬与胸袋下口对应处可剪一条口子，拉出袋布，并揉平衣身正面，用牵条粘牢袋布，见图3-5-2。

三、复衬线路一：从肩缝线中点下12cm起针，直线每3cm一针，缝至前胸1/2处，见图3-5-3。

复衬线路二：把摆缝翻转，将胸省与大身衬固定，寨线不宜紧，每1cm一针，线结放在衬头下面，见图3-5-4。

图3-5-3图3-5-4复衬线路三：从肩缝线中点起针，沿驳口线寨线固定，寨缝时可将袖笼一侧垫起4-cm 左右，用手轻推衣片，使衣片略紧于衬布，见图3-5-5。

复衬线路四：从肩缝线中点起针沿袖窿线寨线固定，方法同前，衬布寨缝后将宽余部分剪掉，以衣片毛样为标准，见图3-5-6。

图3-5-5图3-5-6图3-5-7四、拉牵条：先将袋布与衣身固定，可采用手针扦缝，也可用双面胶粘合固定。

前止口处拉牵条，其松紧控制，见图3-5-7。

一、现代男西装精做工艺：1.打线钉：前大片、前侧片、挂面、领里、领面、作标记、前片、驳线、串口线、袋位、腰节线、扣位、袖标点、领肩点、领窝点、底边、后片、后中线、叉位、腰节线、袖标点、底摆折边线、腋下片、底摆折边线、腰节线、袖大片、袖口线、袖肘线、装袖点、袖大片、袖口线。

2.做胸衬：收省、组合、归拔、冷却定型。

3.前片工艺：收省、组合侧片、前片推门（归拔工艺）、做大袋、做手巾袋、里布收省、挂面工艺、开里袋、复胸衬、复牵带、复挂面、扳止口。

4.后片工艺：缉合后背中线、归拔后片、劈后背缝、拉袖笼牵条、作背开叉、做后片里布。

5.摆缝工艺：缝合里子摆缝、面布摆缝、滴针、做贴边。

6.肩缝工艺：定扎肩缝、缉合肩缝、归拔肩缝、定扎肩缝。

7.做袖、装领工艺：做领里、做领面、缝合领止口、缝合挂面、领面串口线、缝合前片、领里串口线、面与衣身领圈缝合、领里与衣领圈缝合、做领缺角。

8.做袖、装袖工艺：归拔袖大片、缝合内袖缝、归拔内袖缝、扣烫袖贴边、做袖叉、缝合外袖面缝、收袖山吃势、做袖里子、定扎左袖子、车缉左袖子、装聋作哑弹袖棉、扎烫左袖子、按同样方法装右袖。

9.锁扣眼、钉钮扣。

10.整烫工艺。

第三章男西服缝制工艺目的：了解西服的基本款式，掌握西服的制作方法，能够完成西服生产的工艺流程安排。

西装制作的手法与步骤。

了解西服制作的基本要求，掌握西装的零辅料裁剪、排料等知识。

用料计算及零辅料裁剪。

一、外形概述与外形图平驳头、单排四粒扣、圆形下摆、带胸袋、双嵌线带袋盖大袋、前身收落地省、侧缝开叉、袖口开叉钉四粒样扣。

款式见图3-1-1。

二、量体加放与规格设计（一）测量的主要部位与方法1、衣长：男西服衣长为后衣长，从第七颈锥点垂直下量至臀围线下5—7cm部位符号用L表示。

2、袖长：从肩外端点沿臂弯形态量至茎突点下半2—3cm，西装袖长应加垫肩厚度。

部位符号用SL表示。

3、胸围：软尺在胸部丰满处水平围量一周，垫入一指，符号用B°表示。

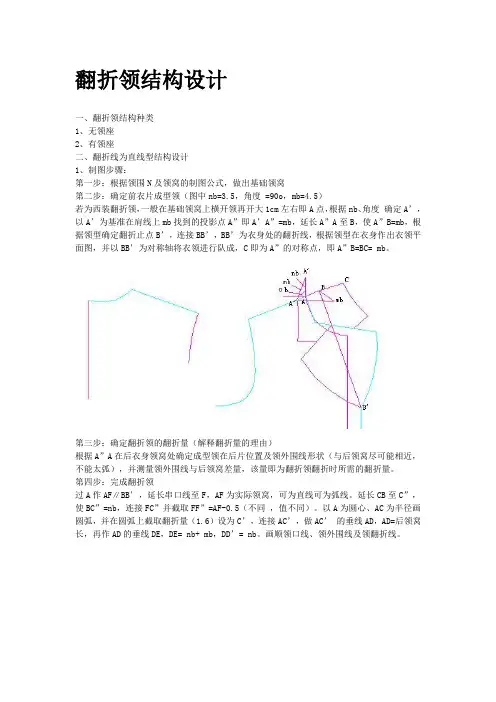

翻折领结构设计一、翻折领结构种类1、无领座2、有领座二、翻折线为直线型结构设计1、制图步骤：第一步：根据领围N及领窝的制图公式，做出基础领窝第二步：确定前衣片成型领（图中nb=3.5，角度 =90o，mb=4.5）若为西装翻折领，一般在基础领窝上横开领再开大1cm左右即A点，根据nb、角度确定A’，以A’为基准在肩线上mb找到的投影点A”即A’A”=mb，延长A”A至B，使A”B=mb，根据领型确定翻折止点B’，连接BB’，BB’为衣身处的翻折线，根据领型在衣身作出衣领平面图，并以BB’为对称轴将衣领进行队成，C即为A”的对称点，即A”B=BC= mb。

第三步：确定翻折领的翻折量（解释翻折量的理由）根据A”A在后衣身领窝处确定成型领在后片位置及领外围线形状（与后领窝尽可能相近，不能太弧），并测量领外围线与后领窝差量，该量即为翻折领翻折时所需的翻折量。

第四步：完成翻折领过A作AF∥BB’，延长串口线至F，AF为实际领窝，可为直线可为弧线。

延长CB至C”，使BC”=nb，连接FC”并截取FF”=AF-0.5（不同，值不同）。

以A为圆心、AC为半径画圆弧，并在圆弧上截取翻折量（1.6）设为C’，连接AC’，做AC’ 的垂线AD，AD=后领窝长，再作AD的垂线DE，DE= nb+ mb，DD’= nb。

画顺领口线、领外围线及领翻折线。

2、备注：①、一般女装领设计≤90o，故不需开大领窝；男装的西装领＞90o，为100o左右，且材料较硬挺，宜开大横开领1cm左右。

②、翻折领的倒伏量与nb、mb、角度、翻折止点有关。

③、领下口线弧线L下与实际领窝线弧长L实的差量与角度有关，主要因为领下口线弧长须通过一定归拔或剪切，以使领座竖立。

三、翻折线为圆弧型结构设计1、制图步骤：第一步：根据N作基础领窝，作图方法同上第一步。

第二步：确定前衣片成型领根据nb、角度确定A’，以A’为基准在肩线上mb找到的投影点A”即A’A”=mb，延长A”A 至B，使A”B=mb，根据领型确定翻折止点B’，画顺领翻折弧线BB’及领窝弧线AB’，在翻折弧线约向下1/3处，测量翻折弧线与领窝弧线之间的距离设为。

第二节平驳领男西服结构设计与缝制工艺一、外形概述与外形图平驳头、单排四粒扣、圆形下摆、带胸袋、双嵌线带袋盖大袋、前身收落地省、侧缝开叉、袖口开叉钉四粒扣。

款式见图11-2-1。

图 11-2-1二、量体加放与规格设计（一）测量的主要部位与方法1、衣长：男西服衣长为后衣长，从第七颈锥点垂直下量至臀围线下5-7cm 部位符号用L表示。

2、袖长：从肩外端点沿臂弯形态量至茎突点下半2—3cm,西装袖长应加垫肩厚度。

部位符号用SL表示。

3、胸围：软尺在胸部丰满处水平围量一周，垫入一指，符号用B0表示。

4、肩宽：从左肩骨外端顶点沿后背表面量至右肩骨外端顶点，部位符号用S°表示。

5、领围：在喉结下方水平绕颈一周的长度，部位符号用N°表示。

（二）规格设计1、胸围：B=B° +16—20cm2、肩宽：S=S° +2—4cm3、领围：N=N° +4—6cm三、男西服结构制图（一）男西服成品规格表（见下表所示）假定制图规格表单位：cm（二）男西服结构制图1、要点（1）这是一款合体西服款式，可直接利用男装原型制图，在制图过程中需要消耗2CM的胸围宽松量，成品胸围放松量为16CM，适度收腰，整体呈H型造型。

（2）男西服的驳领宽度，上下驳领夹角大小、宽度都可以按照个人喜好或时尚增减，但增减幅度不像女装那样大。

（3）后领高中轴线宽6CM，这是各号通用的，不宜加宽，因为西服穿着时，要露出1—1.5CM宽的衬衫领子。

（4）纽扣的数量可以根据个人喜好或时尚而确定，但门襟最高扣位一般不高于胸围线，袖开衩上的最低扣位一般距袖口边缘4CM。

（5）腰下大袋口要打一道0.8CM的横腹省，其作用是使门襟下部圆挺内收，0.8CM的省量来自前片下摆的小台阶。

（6）开衩可视个人喜好或时尚设计在后中部或侧缝处，长度也可以适当增减。

（7）男西服的内袋很重要，通常大内袋左右各一个，名片票证袋仅左腰下一个，笔袋仅在左大内袋上方一个。

男西服结构制图学习目标知识目标学习和掌握男衬衫的结构制图步骤及方法。

技能目标使学生学会男衬衫的结构制图，培养学生对男衬衫的了解和掌握能力。

重点难点重点男西服的结构制图。

难点各部位的画顺。

一、款式特点及外形单排扣、平驳领男西服是常见西服基本款式。

前衣片大袋为双嵌线有盖开袋，左胸一只手巾袋，门襟单排两粒扣，左驳头有一插花眼，腰节处胸省及胁省，胁省为通省，圆角下摆，后片中缝开背缝，腰节以下开背衩（也可不开衩）。

袖型为圆装袖，袖口处开衩，钉装饰扣各3粒（见图）。

二、成品规格(见表)男西服成品规格参考表（5·4A）单位：cm160/80 165/84 170/88 175/92 180/96衣长68 70 72 74 76胸围98 102 106 110 114肩宽42.2 43.4 44.6 45.8 47袖长55.5 57 58.5 60 61.5前腰节长40 41 42 43 44三、制图规格单位：cm号型部位衣长胸围肩宽袖长前腰节长AH170/88A 规格72 106 44.6 58.5 42 52四、制图步骤（一）前衣片（见图）(1)止口线：与布边平行。

(2)底边线：与止口线垂直。

(3)上平线：②～③等于衣长72cm，与止口线垂直。

(4)落肩线：③～④B/20＝5.3 cm。

(5)胸围线：④～⑤B/6＋2＝19.7 cm。

(6)腰节线：③～⑥等于前腰节长42 cm。

(7)领口深线：③～⑦定数8cm，或由款式而定。

(8)搭门线：①～⑧搭门宽1.7 cm。

(9)领口宽线：⑧～⑨ B/10－0.5＝10.1 cm。

(10)前肩宽：⑧～⑩ S/2＋0.7＝23，与肩颈点相连，中间凸出0.3cm为肩斜线。

(11)前胸宽：⑧～B/6＋1.5＝19.2cm，在袖窿深2/3处量出，作一直线与胸围线垂直。

(12)前胸围大：⑧～B/3－2（前后差）＋1（省量）＝34.3 cm，作一直线与胸围线垂直，在胸围线上提高4.5 cm。

男装工艺制作实习报告实习名称男西服工艺制作男西裤工艺制作实习日期2016-8-29至2016-9-16班级服装设计与工程13-2班姓名薛昊指导教师魏成龙薛煜东史慧一实习目的1.通过学习男装西服西裤制版、缝合等工艺，全面掌握男西服、男西裤工艺制作流程及方法，对工艺流程有完整的组合能力质量标准等方面的实践性内容，能达到自行设计，制定服装生产工艺的目标。
