纸样师必备-详细的女士西服结构制图教程制图依据一、款式分析如图，领型为平驳头，前片为单排钮，前中钉钮2粒，左右各一开袋，装袋盖，领口处收领。
胸省，腰节处收腰省、腹省。
后中开背绕。
袖型为圆装袖，袖口开衩，钉装饰纽扣两粒。
适用原料：各种全毛或毛涤呢绒类等。
二、测量要点衣长：由右颈肩点通过胸高点向下量至手腕3-5cm处。
胸高位：由右颈点量至BP点。
前腰节长：由右颈肩点通过胸高点向下量至腰间最细处。
袖长：由肩胛骨外端量至手腕下2cm。
领围：颈中最细处一周加放3-4cm。
胸围：腋下通过胸围最丰满处，水平围量一周加放12-16cm。
肩宽：从后背左肩胛骨外端点量至右肩胛骨外端点。
结构制图一、女西服前后衣片框架制图1、主要制图公式①.前衣片②.后衣片③.袖片女西服前后衣片框架制图步骤1、前中线2、上平线：垂直于基础直线3、下平线（衣长线）：按衣长规格平行于上平线4、腰节线：按制图规格计算5、止口线：取2.3cm前中线量进6、摆缝直线（前胸围大）：按1/4胸围+0.5cm，由叠门线量出。
7、直开领深线：按1/5领围，由上平线量出。
8、劈门线：取1.5cm，由前中线量出。
9、横开领宽线：按1/5领围+0.2cm，由叠门线量出。
10、劈门斜线：通过劈门线与直开领深线的交点、胸围与量门线的交点，两点连。
11、肩斜点：按15：6的比值确定前肩斜度，前肩宽按1/2肩-0.7cm，由叠门线出。
12、袖窿深线（胸围线）：按1/6胸围+2cm，由肩端点量下。
13、胸宽线：按1/6胸围+1.5cm。
13、后中线：垂直相交于上干线和衣长线。
14、摆缝宜线（后胸围大）按1/4胸围-0.5cm。
15、后直开领深线：取2cm，由上平线量下。
16、后横开领宽线：按1/5领围+0.5cm，由后中线量进。
17、肩斜线：按15：5的比值确定后肩斜度，后小肩取前小肩+0.7cm。
18、背宽线：按1/6胸围+2.2cm。
女西装前后衣片结构轮廓图前后衣片的结构制图顺序1、前领圈线：在横开领宽线上，取直开领深的2/3（由上干线量下），取劈门线与直开领深线的交点，然后两点连成一线。

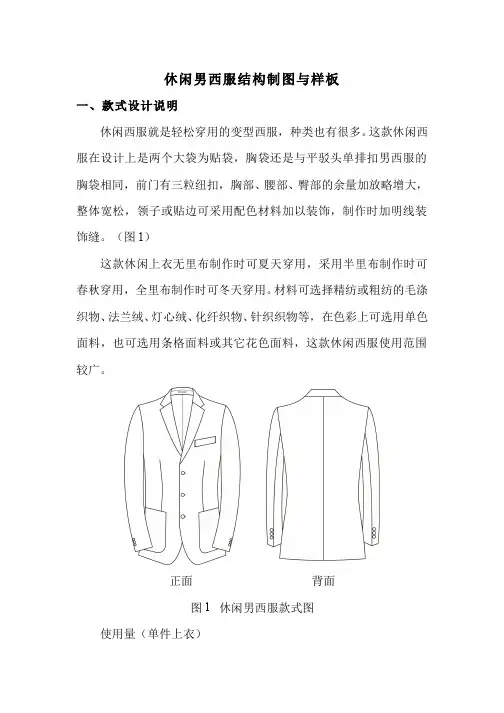

休闲男西服结构制图与样板一、款式设计说明休闲西服就是轻松穿用的变型西服，种类也有很多。
这款休闲西服在设计上是两个大袋为贴袋，胸袋还是与平驳头单排扣男西服的胸袋相同，前门有三粒纽扣，胸部、腰部、臀部的余量加放略增大，整体宽松，领子或贴边可采用配色材料加以装饰，制作时加明线装饰缝。
（图1）这款休闲上衣无里布制作时可夏天穿用，采用半里布制作时可春秋穿用，全里布制作时可冬天穿用。
材料可选择精纺或粗纺的毛涤织物、法兰绒、灯心绒、化纤织物、针织织物等，在色彩上可选用单色面料，也可选用条格面料或其它花色面料，这款休闲西服使用范围较广。
正面 背面图1 休闲男西服款式图使用量（单件上衣）面料： 140cm幅宽，用料170cm里料： 140cm幅宽，用料150cm粘合衬：90cm幅宽，用料100cm二、休闲男西服结构制图制图要点（图2）◆后身、袖子的制图方法与平驳头单排扣男西服相同。
◆前身与平驳头单排扣男西服基本相同，只是前门有三粒纽扣，驳头长度相应缩短。
图2 休闲男西服结构制图三、休闲男西服样板制作（一）面样板制作要点◆全里布制作时，前身、领子、贴边、衣身、袖子的面样板、其他零部件的样板制作，请参照平驳头单排扣男西服的样板制作方法。
◆半里制作时衣身的面样板见图3。
贴边、领子、袖子的面样板，请参照平驳头单排扣男西服的样板制作方法。
图3◆贴袋样板制作：（图4）贴袋面样板袋口放4cm，并且折回后与贴袋两侧平齐，见图4①；其余各边放1cm，见图4②。
贴袋里样板在袋口净样线向下2cm，其余各边放0.7cm，见图4③。
① ② ③图4 贴袋样板制作（二）里样板制作要点：◆全里布制作时，前身、领子、贴边、衣身、袖子的里样板、其他零部件的样板制作，请参照平驳头单排扣男西服的样板制作方法。
◆半里制作时前身、后身、腋下片的里样板见图5。
袖子的里样板，请参照平驳头单排扣男西服的样板制作方法。
图5 半里西服后身、腋下片的里样板衬样板制作要点：◆休闲西服衬样板制作，请参照平驳头单排扣男西服的衬样板制作方法。
女西服结构制图本节包含十个方面的知识内容：1.翻驳领部位线条名称2.三开身上衣基本结构制图3.女西服款式特点及外形4.成品规格5.的裁配方法6.女西服制图规格7.制图步骤8.制图要点9.放缝与排料10.款式变化知识目标学习和掌握女西服的结构制图步骤及方法。
技能目标使学生学会女西服的结构制图，培养学生对女西服的了解和掌握能力。
重点女西服的结构制图。
难点各部位的画顺。
翻驳领部位线条名称三开身上衣基本结构制图1.制图规格单位：cm号型部位衣长胸围肩宽前腰节长袖长AH170/88A 规格72 106 44.6 42 58.5 52 2.框架图制图步骤( 一) 前衣片（见图）(1) 止口线：与布边平行。
(2) 底边线：与止口线垂直。
(3) 上平线：(2)～(3)等于衣长72cm。
(4) 落肩线：(3)～(4)B/20＝5.3cm。
(5) 胸围线（袖窿深线）：(4)～(5)B/6＋2＝19.7cm。
(6) 腰节线：(3)～(6)等于前腰节长42cm 。
(7) 领口深线：(3)～(7)取定数8cm，由款式而定。
(8) 搭门线：(1)～(8)搭门宽1.7cm。
(9) 领口宽线：(8)～(9)B/10-0.5＝10.1cm。
(10) 前肩宽：(8)～(10)S/2＋0.7＝23cm。
(11) 前胸宽：(8)～(11)B/6＋1.5＝19.2cm。
(12) 前胸围大：前胸宽：(8)～(12)B/3-2(前后差)＋1(省量)＝34.3cm。
（二）后衣片（见图）胸围线，底边线按前衣片延长，上平线按前片提高2.3cm（由体型定），腰节线按前片提高0.8cm。
(14) 背缝基础线：与底边垂直。
(15) 落肩线：由上平线量下B/20-0.5＝4.8cm。
(16) 领口深线：由上平线量下，定数2.3cm。
(17) 领口宽线：(14)～(17) B0.8/10＝8.5。
(18) 肩斜线：按前肩斜线长Δ＋0.7cm计算。
(19) 后背宽：(14)～(19) B/6＋2.5＝20.2cm。
