男西装结构制图

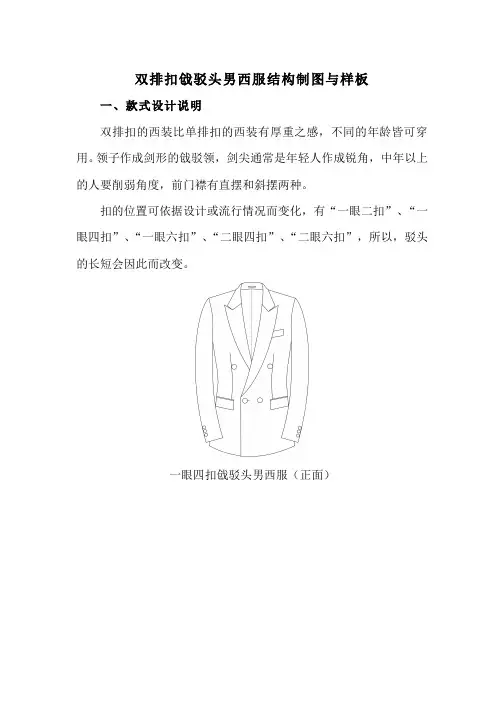

双排扣戗驳头男西服结构制图与样板
一、款式设计说明
双排扣的西装比单排扣的西装有厚重之感，不同的年龄皆可穿用。

领子作成剑形的戗驳领，剑尖通常是年轻人作成锐角，中年以上的人要削弱角度，前门襟有直摆和斜摆两种。

扣的位置可依据设计或流行情况而变化，有“一眼二扣”、“一眼四扣”、“一眼六扣”、“二眼四扣”、“二眼六扣”，所以，驳头的长短会因此而改变。

一眼四扣戗驳头男西服（正面）
正面 背面
二眼六扣戗驳头男西服
二、双排扣戗驳头男西服结构制图
以二眼六扣为例讲解戗驳头男西服结构制图。

实用扣二粒，其余四粒为装饰扣。

材料使用量：
面料：单件西服140cm幅宽，用料150--170cm
一套西服140cm幅宽，用料280--300cm
里料： 140cm幅宽，用料150cm
粘合衬：90cm幅宽，用料100cm
制图要点（图1）
以二眼六扣为例制图
◆后身、袖子的制图方法与平驳头单排扣男西服相同。

前身、领子的制图要点
◆前中心的搭门量为7cm，第一粒扣的位置决定驳头的长短，
如果扣二粒时，扣位与袋口平齐，扣四粒时，第一粒在腰围线上。

注意驳头的剑尖不要过窄，尖的角度可根据爱好适宜变换。

图1 戗驳头男西服结构制图
三、双排扣戗驳头男西服样板制作
样板制作要点
◆领子、贴边、衣身、袖子的面样板和里样板、其他零部件的样板制作，请参照平驳头单排扣男西服的样板制作方法。

◆前身样板见图2
图2。

六种常用服装原型制版展开全文一、日式男西装原型(一)、规格设计：胸围B=90cm 背长=43cm(二)、制图步骤1.以B/2 +8～９cm=54cm 和背长43cm作长方形。

2.确定袖窿深，自上平线向下量B/6 +8.5cm=23.5cm作水平线。

3.以前胸宽=B/6+4cm=19cm 作竖直线。

4.以后背宽=B/6+4.5cm=19.5cm作竖直线。

5.画后领口,后横领=B/12=7.5cm ,直领=后横领/3=2.5cm。

6.确定后肩线。

7.画前领口，前横领=前胸宽/2=9.5cm ,前横领明显大于后横领=9.5-7.5 =2cm ,这是男西装原型用胸劈门消除胸省量.前直领=后横领=7.5cm。

8.横背宽线,上平线与袖窿深线的平分点。

9.画顺袖窿成棉手套形,棉手套形袖窿只适合男西装和男大衣,特点前胸比较平挺,手臂只能向前活动方便,向后不方便。

二、日本文化式男衬衣原型(一)、规格设计：胸围B=90cm 背长=43cm(二)、制图步骤：1.以B/2+10cm=55cm和背长43cm作长方形。

2.作袖窿深,从上平线往下量B/6+9cm=24cm作水平线。

3.以前胸宽为B/6 +5.5=20.5cm作竖直线。

4.以后背宽为B/6 +7=22cm 作竖直线。

5.作后领圈,后横领=B/20 +3.7=8.2cm,后直领=后横领/3=2.7cm，直领抬高量0.3cm,然后画顺后领窝弧。

6.画后肩线,上平线往背宽线下量后横领/6=1.3cm ,与后领肩点连线,然后延长1.5cm. 即为后肩线长。

7.作前领圈,前横领=后横领-0.5=7.7cm,前直领=后横领=8.2cm。

8.前肩线长=后肩线长-1cm ,由上平线往胸宽线下量后横领/3+1cm。

9.画顺袖窿呈葡萄形,葡萄形袖窿手臂前后活动方便,但胸宽会有一定的松量,适合所有的女装和男西装,男大衣以外的男装。

10.前下份=后横领/6 +0.4cm=1.7cm。

第二节平驳领男西服结构设计与缝制工艺一、外形概述与外形图平驳头、单排四粒扣、圆形下摆、带胸袋、双嵌线带袋盖大袋、前身收落地省、侧缝开叉、袖口开叉钉四粒扣。

款式见图11-2-1。

图11-2-1二、量体加放与规格设计（一）测量的主要部位与方法1、衣长：男西服衣长为后衣长，从第七颈锥点垂直下量至臀围线下5—7cm 部位符号用L表示。

2、袖长：从肩外端点沿臂弯形态量至茎突点下半2—3cm，西装袖长应加垫肩厚度。

部位符号用SL表示。

3、胸围：软尺在胸部丰满处水平围量一周，垫入一指，符号用B°表示。

4、肩宽：从左肩骨外端顶点沿后背表面量至右肩骨外端顶点，部位符号用S°表示。

5、领围：在喉结下方水平绕颈一周的长度，部位符号用N°表示。

（二）规格设计1、胸围：B=B°+16—20cm2、肩宽：S=S°+2—4cm3、领围：N=N°+4—6cm三、男西服结构制图（一）男西服成品规格表（见下表所示）假定制图规格表单位：cm（二）男西服结构制图1、要点（1）这是一款合体西服款式，可直接利用男装原型制图，在制图过程中需要消耗2CM的胸围宽松量，成品胸围放松量为16CM，适度收腰，整体呈H型造型。

（2）男西服的驳领宽度，上下驳领夹角大小、宽度都可以按照个人喜好或时尚增减，但增减幅度不像女装那样大。

（3）后领高中轴线宽6CM，这是各号通用的，不宜加宽，因为西服穿着时，要露出1—1.5CM宽的衬衫领子。

（4）纽扣的数量可以根据个人喜好或时尚而确定，但门襟最高扣位一般不高于胸围线，袖开衩上的最低扣位一般距袖口边缘4CM。

（5）腰下大袋口要打一道0.8CM的横腹省，其作用是使门襟下部圆挺内收，0.8CM的省量来自前片下摆的小台阶。

（6）开衩可视个人喜好或时尚设计在后中部或侧缝处，长度也可以适当增减。

（7）男西服的内袋很重要，通常大内袋左右各一个，名片票证袋仅左腰下一个，笔袋仅在左大内袋上方一个。

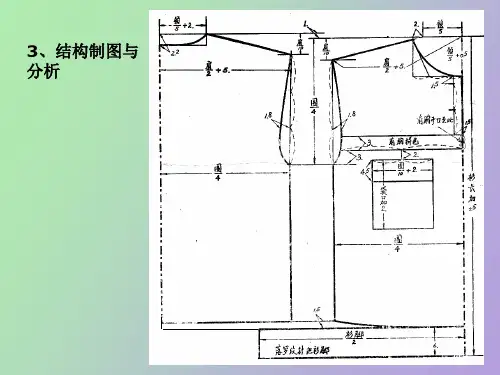

男西服结构制图学习目标知识目标学习和掌握男衬衫的结构制图步骤及方法。

技能目标使学生学会男衬衫的结构制图，培养学生对男衬衫的了解和掌握能力。

重点难点重点男西服的结构制图。

难点各部位的画顺。

一、款式特点及外形单排扣、平驳领男西服是常见西服基本款式。

前衣片大袋为双嵌线有盖开袋，左胸一只手巾袋，门襟单排两粒扣，左驳头有一插花眼，腰节处胸省及胁省，胁省为通省，圆角下摆，后片中缝开背缝，腰节以下开背衩（也可不开衩）。

袖型为圆装袖，袖口处开衩，钉装饰扣各3粒（见图）。

二、成品规格(见表)男西服成品规格参考表（5·4A）单位：cm160/80 165/84 170/88 175/92 180/96衣长68 70 72 74 76胸围98 102 106 110 114肩宽42.2 43.4 44.6 45.8 47袖长55.5 57 58.5 60 61.5前腰节长40 41 42 43 44三、制图规格单位：cm号型部位衣长胸围肩宽袖长前腰节长AH170/88A 规格72 106 44.6 58.5 42 52四、制图步骤（一）前衣片（见图）(1)止口线：与布边平行。

(2)底边线：与止口线垂直。

(3)上平线：②～③等于衣长72cm，与止口线垂直。

(4)落肩线：③～④B/20＝5.3 cm。

(5)胸围线：④～⑤B/6＋2＝19.7 cm。

(6)腰节线：③～⑥等于前腰节长42 cm。

(7)领口深线：③～⑦定数8cm，或由款式而定。

(8)搭门线：①～⑧搭门宽1.7 cm。

(9)领口宽线：⑧～⑨ B/10－0.5＝10.1 cm。

(10)前肩宽：⑧～⑩ S/2＋0.7＝23，与肩颈点相连，中间凸出0.3cm为肩斜线。

(11)前胸宽：⑧～B/6＋1.5＝19.2cm，在袖窿深2/3处量出，作一直线与胸围线垂直。

(12)前胸围大：⑧～B/3－2（前后差）＋1（省量）＝34.3 cm，作一直线与胸围线垂直，在胸围线上提高4.5 cm。

实验七:男装原型制图1学时实验目的：通过实验，使学生掌握男装原型的立体构成方法、了解原型的结构本质，掌握男装原型的平面制图方法和具体步骤。

实验内容：箱形原型的立体构成、梯形原型的立体构成、前后浮余量的结构要素以及计算、箱形原型（东华原型、文化式原型）的平面制图（制图比例1：1、制图规格按标准体）实验报告：用二百字左右的文字叙述实验要领；立体构成原型的照片；平面制图的原型图实验八:男装衣身结构平衡2学时实验目的：通过实验，使学生掌握男装衣身结构三种平衡方法、了解前浮余量与衣身平衡的内在关系、重点掌握男装衣身结构箱形平衡。

实验内容：用立体构成的方法构成无领无袖的宽松形衣身，用梯形平衡的方法；用立体构成的方法构成无领无袖的较贴体衣身，用梯形—箱形平衡的方法；用立体构成的方法构成无领无袖的贴体衣身，用箱形平衡的方法将三种立体构成的衣身展平后复制成平面图形，观测前后衣身的平衡关系；用原型法构成上述三种衣身结构平衡实验报告：用五百字左右的文字叙述实验要领；立体构成衣身平衡的照片；用原型法构成衣身的平面结构图实验九：典型衣领衣袖结构1学时实验目的：通过实验，使学生掌握翻折领、弯身袖的平面结构制图方法，帮助理解翻折领、弯身袖的平面结构制图原理和重要参数的计算实验内容：用平面构成的方法设计翻折领（有领座）、风帽、拿破仑领以及贴体型西装袖实验报告：用二百字左右的文字叙述实验要领；每一种款式的平面制图（比例1：4），必要时附录典型款式的1：1制图实验十：童装原型制图2学时实验目的：通过实验，使学生掌握童装原型的立体构成方法、了解原型的结构本质，掌握童装原型的平面制图方法和具体步骤。

实验内容：梯形原型的立体构成、前后浮余量的结构要素以及计算、梯形原型（文化式原型）的平面制图（制图比例1：1、制图规格按标准体）实验报告：用二百字左右的文字叙述实验要领；立体构成原型的照片；平面制图的原型图实验十一:童装衣身结构平衡2学时实验目的：通过实验，使学生掌握童装衣身结构两种平衡方法、了解前浮余量与衣身平衡的内在关系、重点掌握童装衣身结构箱—梯形平衡实验内容：用立体构成的方法构成梯形平衡、梯形—箱形平衡，将两种立体构成的衣身展平后复制成平面图形，观测前后衣身的平衡关系实验报告：用二百字左右的文字叙述实验要领；立体构成衣身平衡的照片；用原型法构成衣身的平面结构图实验十二:男装典型款式整体结构10学时实验目的：通过实验，使学生掌握服装整体规格设计的原理和方法，掌握典型男装的衣身结构平衡、衣领结构设计、袖山与袖窿的形状配伍和数量配伍的原理和技术方法，掌握典型下装的结构平衡实验内容：对男立领衬衫、男西装、男夹克、男风衣、男大衣、男裤等各种风格衣身、翻折领结构、圆袖结构的整体规格设计1：4的结构制图、1：1的实样制图、重要部件的裁剪样板和工艺样板的制图、重要部件—前后衣身、袖身的样板缩放（三档S、M、L）、裁剪样板的排料图实验报告：用五百字左右的文字叙述实验要领；典型款式的照片或效果图、设计图、1：5的结构图、工业样板缩放图、裁剪样板排料图实验十三：童装典型款式整体结构6学时实验目的：通过实验，使学生掌握服装整体规格设计的原理和方法，掌握典型童装的衣身结构平衡、衣领结构设计、袖山与袖窿的形状配伍和数量配伍的原理和技术方法，掌握典型下装的结构平衡实验内容：对育克、抽褶的女童衬衫、女童背带裙、男童背带裤、男童西装、男童夹克等款式进行1：4的结构制图、1：1的实样制图、重要部件的裁剪样板和工艺样板的制图、重要部件—前后衣身、袖身的样板缩放（三档S、M、L）、裁剪样板的排料图实验报告：用五百字左右的文字叙述实验要领；典型款式的照片或效果图、设计图、1：5的结构图、工业样板缩放图、裁剪样板排料图实验十四：典型款式裁剪样板5学时实验目的：通过实验，使学生熟悉掌握工业样板裁剪时面、里布的衣身、衣袖、衣领、口袋等部件的裁剪样板制作要求，并掌握方法实验内容：选择男、女装典型款式（男女西装、男夹克、女多分割造型），按照工业生产裁剪样板的技术要求（包括对位记号、标明丝绺方向、加放缝份等技术规定）作成系统地、规范的裁剪样板实验报告：用二百字左右的文字叙述实验要领；完成典型款式1：1结构制图实验十五:典型款式缝制样板5学时实验目的：通过实验，使学生熟悉掌握成衣缝制时面布的衣身、衣袖、衣领、口袋等部件的缝制样板制作要求，并掌握方法实验内容：选择男、女装典型款式（男女西装、男夹克、女多分割造型），按照成衣缝制样板的技术要求作成系统地、规范的缝制样板实验报告：用二百字左右的文字叙述实验要领；完成典型款式1：1结构制图实验十六:典型款式样板缩放（手工打板）5学时实验目的：通过实验，使学生掌握男女装系列规格样板生成的原理、技术途径和具体的技术方法实验内容：通过手工操作对女裙、女衬衫、女分割式衣身、女连袖造型、男西装、男夹克、男裤的M档规格样板进行5?4、5?2系列的样板缩放实验报告：用二百字左右的文字叙述实验要领；完成典型款式1：1结构制图实验十七:典型款式推板（CAD打板）5学时实验目的：通过CAD打板实验，使学生掌握男女装系列规格样板生成的原理、技术途径和具体的技术方法实验内容：通过CAD操作对女裙、女衬衫、女分割式衣身、女连袖造型、男西装、男夹克、男裤的M档规格样板进行5?4、5?2系列的样板缩放实验报告：用二百字左右的文字叙述实验要领；完成典型款式1：1结构制图。

男装工艺制作实习报告实习名称男西服工艺制作男西裤工艺制作实习日期2016-8-29至2016-9-16班级服装设计与工程13-2班姓名薛昊指导教师魏成龙薛煜东史慧一实习目的1.通过学习男装西服西裤制版、缝合等工艺，全面掌握男西服、男西裤工艺制作流程及方法，对工艺流程有完整的组合能力质量标准等方面的实践性内容，能达到自行设计，制定服装生产工艺的目标。

2.在掌握男装西服服装结构设计的基础上，独立完成一套男装西服的打板与缝制，掌握学习男装西服的打板、放缝、排料、裁剪等流程以及附件的装配方法及质量要求，了解此类服装的缝制程序归拔工艺，缝纫以及熨烫方法巩固已学知识。

3.掌握工艺实习报告的撰写规范及方法。

二实习时间及地点时间：2016-8-29至2016-9-16地点：电力大楼五楼三实习设备仪器规格及材料3.1设备仪器规格包缝机、缝纫机、熨斗、粘衬机、裁案、剪刀、制图工具、手针、珠针、画粉、缝纫线、白棉线、3.2材料3.2.1男西裤材料面料、里料，无纺粘合衬，树脂衬，嵌条，拉链，裤钩，缝纫线等辅料。

面料的特点：面料采用羊毛与化纤的混纺织品，具有纯毛面料的属性，布质舒适，立体感强手感好，价格比纯毛面料便宜，洗涤后便于整理，非常适合做服装；里料采用的确良，价格合理、耐磨、做口袋结实不易脱丝，是很好的选择。

3.3.2男西服材料面料，里料，无纺粘合衬，毛麻衬，胸绒，牵条，垫肩，纽扣，熨烫垫布及缝纫线等辅料。

面料的特点：面料采用羊毛与化纤的混纺织品，具有纯毛面料的属性，布质舒适，立体感强手感好，价格比纯毛面料便宜，洗涤后便于整理；里料采用高档美丽绸，较耐磨、穿着舒适。

四实习内容4.1男西裤4.1.1款式设计（款式图正背视）图4-1男西裤正背款式图设计说明：这是一款适合大众的男西裤，腰头有搭门，门襟装拉链，前裤片左右各一个褶，左右各一个斜插袋，后裤片左右各两个省，两个双嵌线口袋。

4.1.2规格尺寸设计（净尺寸及成衣尺寸规格表）表4-1西服裤规格尺寸表单位：c m 部位腰围臀围裤长股上长裤脚口净尺寸78901002443成衣尺寸9010010224434.1.3结构设计（面、里、衬全套毛样板）图4-2男西裤170/78A前后片结构图图4-3男西裤170/78A面料净样板图4-4男西裤170/78A面料毛样板图4-5男西裤170/78A零部件4.1.4排料及裁剪（面、里、衬排料图）面料利用率：面料74.69% 的确良67.52%4.1.5工艺制作男西裤的缝制工艺：1.做后口袋（双嵌线袋）：（1）缝合后片省道，将后片正面相对在反面缉缝，在省尖处处往外拉多缝1cm。
