男西服结构制图基础

版师必备男女西服的主要款式结构图一览表
小林有话说

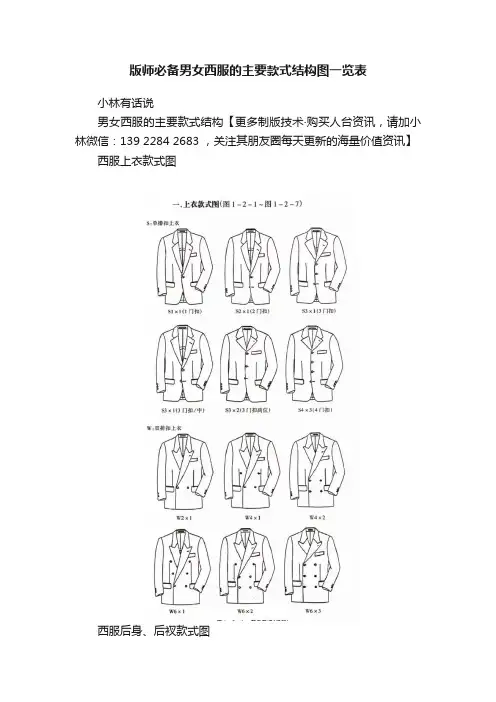

男女西服的主要款式结构【更多制版技术·购买人台资讯，请加小林微信：139****2683，关注其朋友圈每天更新的海量价值资讯】西服上衣款式图
西服后身、后衩款式图
西服上衣里布款式图
西装（西服）前下摆款式及领驳设计图
商务西服袖口设计款式图
商务西服（西装）各种口袋款式设计图
西裤款式设计图
西裤口袋款式设计图
西裤脚口设计图
马甲款式设计图
来
中国服装版师第一自媒体
| 制版技术资讯 | 立裁人台资讯 | | 版师交际平台 | 版师进修资讯 | 来源：服装云教育。

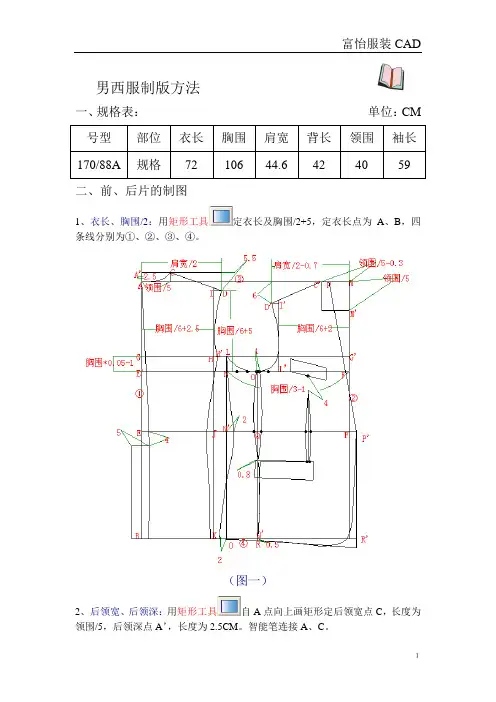

１男西服制版方法一、规格表： 单位：CM二、前、后片的制图1、衣长、胸围/2：用矩形工具定衣长及胸围/2+5，定衣长点为A 、B ，四条线分别为①、②、③、④。

（图一）2、后领宽、后领深：用矩形工具自A 点向上画矩形定后领宽点C ，长度为领围/5，后领深点A ’，长度为2.5CM 。

智能笔连接A 、C 。

3、后肩宽、肩斜：用智能笔自A’点取肩宽/2、肩斜5CM的长度，定点D，同时连接C点。

C、D既为后肩线。

4、胸围线、腰围线：用不相交等距线工具做线③平行线输入背长、胸围/6+7.5的长度定腰围线、胸围线。

胸围线与①于E’，与②于F’，腰围线与①于点E，与②于点F。

5、后背宽及后袖窿：用不相交等距线工具做胸围线的平行线，长度为胸围*0.05-1，定为线⑤，与①于点G，与③与点G’。

用智能笔在线③取胸围/6+2.5的长度，定点H。

同时用智能笔自H点向上画垂直线与C、D相交，向下画垂直线与腰线交于J，与四交于K点，并用智能笔自D点画线与背宽线交于点I。

用智能笔连接D点，同时距H点1CM定点H’的线.。

用调整工具调整圆顺为止。

6、后中线及开叉：用智能笔连接A点，距E’点1.2CM，距E点2CM，距B点2CM的线。

用智能笔自后中腰线下4CM画5CM长的水平线，同时用智能笔自B点画5CM的水平线，并用智能笔连接。

侧缝线：用智能笔连接H’，距J点2CM，距K点1CM的线，用调整工具调整圆顺。

7、前领宽、前领深：用矩形工具自线③的右端点M定前领宽点C’，长度为领围/5-0.3，前领深点M’，宽度为领围/5。

8、前肩宽、肩斜：自点M取肩宽/2-0.7，肩斜6CM的长度，定点D’。

同时用智能笔连接D’、C’。

D’、C’为前肩线。

9、前胸宽：用智能笔自在线⑤上距F’点胸围/6+2的长度取点L’定前胸宽。

用智能笔向上画垂直线与前肩相交。

用智能笔自D’点画水平线与前胸宽交于点I’。

10、小腋下侧缝：用智能笔工具在线⑤上距F’点胸围/3-1的长度取点N，与线⑤交于L，与腰围线交于点N’，与下摆交于点O。

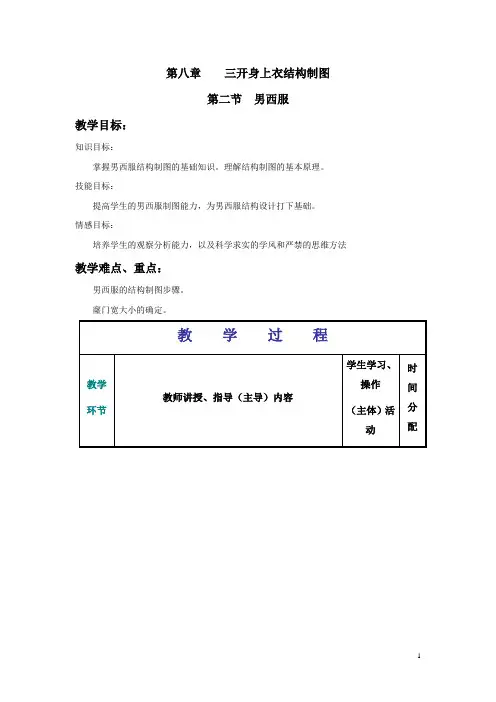

第八章三开身上衣结构制图第二节男西服教学目标：知识目标：掌握男西服结构制图的基础知识。

理解结构制图的基本原理。

技能目标：提高学生的男西服制图能力，为男西服结构设计打下基础。

情感目标：培养学生的观察分析能力，以及科学求实的学风和严禁的思维方法教学难点、重点：男西服的结构制图步骤。

窿门宽大小的确定。

教学过程教学环节教师讲授、指导（主导）内容学生学习、操作（主体）活动时间分配组织教学复习提问新授记录学生出缺席及课前准备情况。

1、男西服的款式特点。

2、男西服的结构制图步骤及方法。

通过复习导入新课。

第八章三开身上衣结构制图第二节男西服西服是一种世界性的服装，有独特的款式风格和魅力，它不仅是日常生活服，更主要的是作为礼服。

西服起源于欧洲，19世纪处进入我国，成为男士日常生活穿着的主要服装品种。

在世界各地，由于政治、经济、文化、民族等方面的不同，逐步形成了不同的风格的西服流派。

西服的特点是潇洒大方，穿着舒适，四季皆宜。

驳领的设计不仅能显示衬衫、背心、领带和其他饰物，而且灵活方便，给人以庄重、健美、风度翩翩的感觉。

西服的款式变化较多，按穿着的场合来分，可分为正式礼服、半正式礼服和日常服。

正式礼服分晚礼服（燕尾服）和晨礼服两种，国外适合在正式场合穿着的指宴会、招待会、酒会、婚丧活动或礼节性的访问。

晚礼服适用于晚间的社交活动。

半正式礼服多指黑色套装，在上班、午宴、白天举行的较隆重的会议、活动时穿着。

日常服主要有两件套、三件套、运动型外套等，面料多为有稳重感的单色、条纹或暗格，可作为平时上班或外出穿着。

西服的外形可以有各种不同的变化，领型有平驳领、戗驳领、青果领、蟹钳领等。

驳头有的较宽，有的较窄长。

门襟和扣子的变化有单排一粒、两粒、三粒扣；双排两粒、四粒、六粒扣等。

开衩的形式有后中开衩，明开衩，不开师生问候教师提问学生回答通过问答学生导入新课板书课题教师提问学生观察回答教师结合电脑演示讲解学生看并记录衩及侧缝开衩。

袖衩可以钉1～4颗装饰扣。

项目（实训）二十：男西服结构制图
一、实训目的
1.掌握男西服的测量要点
2.了解男西服的制图依据和款式特征
3.熟悉前后衣片的框架绘制顺序和绘图图线的应用
4.掌握领子和两片袖的结构制图方法
4.能对具体结构进行准确造型
5.会对样片进行准确的信息编写（每个样片个数、纱向、编号等）
6.会对样板进行放缝和排料
二、实训设备、工具、材料
多媒体投影仪、制图工作台、放码尺、三角尺、软尺、大弯尺、铅笔、橡皮、牛皮纸、胶带、剪刀等。

三、实训资源（实训原理）
（一）参考规格设置
（二）测量要点：
1.胸围放松量：因西服适体要求高，其放松量应小于中山服。

2.袖长的测量：袖长应比中山服略短，穿着时西服袖口应比衬衫袖口短
(约短衬衫袖头宽的1/2左右)。

（三）驳头定位：
1.取0.8领脚高(ho)
2.4cm，在上平线上由领肩点量进，作标准领口圆。

2.以腰节线与前止口线相交点为端点，作斜直线与标准领口圆相切。

3.驳头宽为8cm与翻驳线垂直。

4.画顺驳头止口直线。

5.画顺驳头止口弧线，凹势0.5cm。

（四）制图参考
四、实训内容及步骤
1.款式分析，规格确认
2.前后衣片框架绘制
3.前后衣片结构造型
4.袖子与领子配制
5.口袋配制
5.信息编写（每个样片个数、纱向、对于标记、编号等）
6.放缝排料（包括里料）
五、实训数据（实训现象或实训结论）
将实测模特尺寸与放松量填入下表
六、思考与练习
里布放缝应该注意什么？
七、评分标准
实训报告（实训任务工作单）。

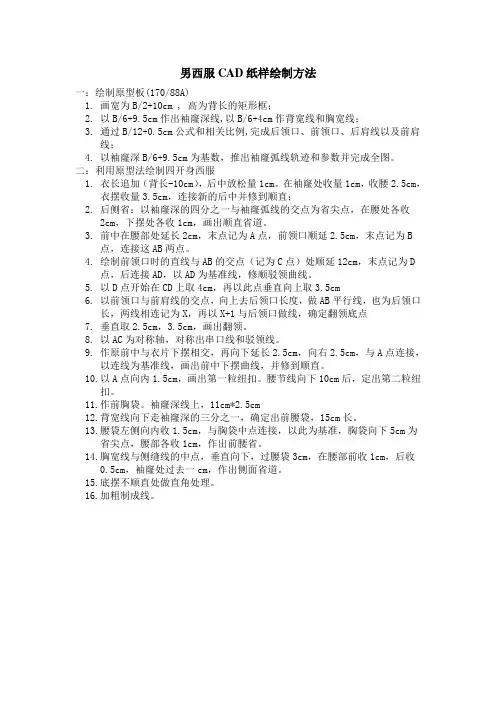

男西服CAD纸样绘制方法一：绘制原型板(170/88A)1.画宽为B/2+10cm , 高为背长的矩形框；2.以B/6+9.5cm作出袖窿深线,以B/6+4cm作背宽线和胸宽线；3.通过B/12+0.5cm公式和相关比例,完成后领口、前领口、后肩线以及前肩线；4.以袖窿深B/6+9.5cm为基数，推出袖窿弧线轨迹和参数并完成全图。

二：利用原型法绘制四开身西服1.衣长追加（背长-10cm），后中放松量1cm。

在袖窿处收量1cm，收腰2.5cm，衣摆收量3.5cm，连接新的后中并修到顺直；2.后侧省：以袖窿深的四分之一与袖窿弧线的交点为省尖点，在腰处各收2cm，下摆处各收1cm，画出顺直省道。

3.前中在腰部处延长2cm，末点记为A点，前领口顺延2.5cm，末点记为B点，连接这AB两点。

4.绘制前领口时的直线与AB的交点（记为C点）处顺延12cm，末点记为D点，后连接AD，以AD为基准线，修顺驳领曲线。

5.以D点开始在CD上取4cm，再以此点垂直向上取3.5cm6.以前领口与前肩线的交点，向上去后领口长度，做AB平行线，也为后领口长，两线相连记为X，再以X+1与后领口做线，确定翻领底点7.垂直取2.5cm，3.5cm，画出翻领。

8.以AC为对称轴，对称出串口线和驳领线。

9.作原前中与衣片下摆相交，再向下延长2.5cm，向右2.5cm，与A点连接，以连线为基准线，画出前中下摆曲线，并修到顺直。

10.以A点向内1.5cm，画出第一粒纽扣。

腰节线向下10cm后，定出第二粒纽扣。

11.作前胸袋。

袖窿深线上，11cm*2.5cm12.背宽线向下走袖窿深的三分之一，确定出前腰袋，15cm长。

13.腰袋左侧向内收1.5cm，与胸袋中点连接，以此为基准，胸袋向下5cm为省尖点，腰部各收1cm，作出前腰省。

14.胸宽线与侧缝线的中点，垂直向下，过腰袋3cm，在腰部前收1cm，后收0.5cm，袖窿处过去一cm，作出侧面省道。

休闲男西服结构制图与样板一、款式设计说明休闲西服就是轻松穿用的变型西服，种类也有很多。

这款休闲西服在设计上是两个大袋为贴袋，胸袋还是与平驳头单排扣男西服的胸袋相同，前门有三粒纽扣，胸部、腰部、臀部的余量加放略增大，整体宽松，领子或贴边可采用配色材料加以装饰，制作时加明线装饰缝。

（图1）这款休闲上衣无里布制作时可夏天穿用，采用半里布制作时可春秋穿用，全里布制作时可冬天穿用。

材料可选择精纺或粗纺的毛涤织物、法兰绒、灯心绒、化纤织物、针织织物等，在色彩上可选用单色面料，也可选用条格面料或其它花色面料，这款休闲西服使用范围较广。

正面 背面图1 休闲男西服款式图使用量（单件上衣）面料： 140cm幅宽，用料170cm里料： 140cm幅宽，用料150cm粘合衬：90cm幅宽，用料100cm二、休闲男西服结构制图制图要点（图2）◆后身、袖子的制图方法与平驳头单排扣男西服相同。

◆前身与平驳头单排扣男西服基本相同，只是前门有三粒纽扣，驳头长度相应缩短。

图2 休闲男西服结构制图三、休闲男西服样板制作（一）面样板制作要点◆全里布制作时，前身、领子、贴边、衣身、袖子的面样板、其他零部件的样板制作，请参照平驳头单排扣男西服的样板制作方法。

◆半里制作时衣身的面样板见图3。

贴边、领子、袖子的面样板，请参照平驳头单排扣男西服的样板制作方法。

图3◆贴袋样板制作：（图4）贴袋面样板袋口放4cm，并且折回后与贴袋两侧平齐，见图4①；其余各边放1cm，见图4②。

贴袋里样板在袋口净样线向下2cm，其余各边放0.7cm，见图4③。

① ② ③图4 贴袋样板制作（二）里样板制作要点：◆全里布制作时，前身、领子、贴边、衣身、袖子的里样板、其他零部件的样板制作，请参照平驳头单排扣男西服的样板制作方法。

◆半里制作时前身、后身、腋下片的里样板见图5。

袖子的里样板，请参照平驳头单排扣男西服的样板制作方法。

图5 半里西服后身、腋下片的里样板衬样板制作要点：◆休闲西服衬样板制作，请参照平驳头单排扣男西服的衬样板制作方法。
