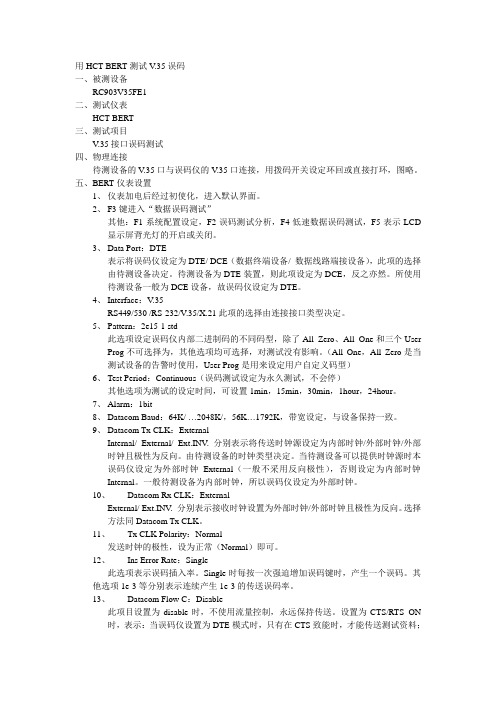

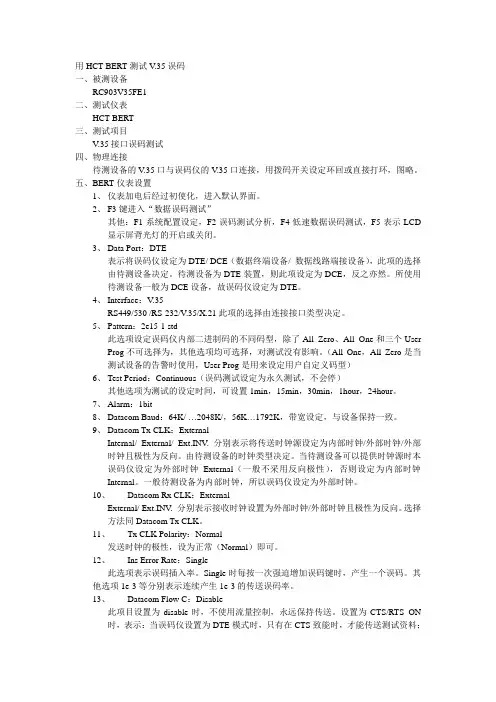

用HCT-BERT测试V.35误码一、被测设备RC903V35FE1二、测试仪表HCT-BERT三、测试项目V.35接口误码测试四、物理连接待测设备的V.35口与误码仪的V.35口连接，用拨码开关设定环回或直接打环，图略。
五、BERT仪表设置1、仪表加电后经过初使化，进入默认界面。
2、F3键进入“数据误码测试”其他：F1系统配置设定，F2误码测试分析，F4低速数据误码测试，F5表示LCD显示屏背光灯的开启或关闭。
3、Data Port：DTE表示将误码仪设定为DTE/ DCE（数据终端设备/ 数据线路端接设备），此项的选择由待测设备决定。
待测设备为DTE装置，则此项设定为DCE，反之亦然。
所使用待测设备一般为DCE设备，故误码仪设定为DTE。
4、Interface：V.35RS449/530 /RS-232/V.35/X.21此项的选择由连接接口类型决定。
5、Pattern：2e15-1 std此选项设定误码仪内部二进制码的不同码型，除了All Zero、All One和三个User Prog不可选择为，其他选项均可选择，对测试没有影响。
（All One，All Zero是当测试设备的告警时使用，User Prog是用来设定用户自定义码型）6、Test Period：Continuous（误码测试设定为永久测试，不会停）其他选项为测试的设定时间，可设置1min，15min，30min，1hour，24hour。
7、Alarm：1bit8、Datacom Baud：64K/ …2048K/，56K…1792K，带宽设定，与设备保持一致。
9、Datacom Tx CLK：ExternalInternal/ External/ Ext.INV. 分别表示将传送时钟源设定为内部时钟/外部时钟/外部时钟且极性为反向。
由待测设备的时钟类型决定。
当待测设备可以提供时钟源时本误码仪设定为外部时钟External（一般不采用反向极性），否则设定为内部时钟Internal。

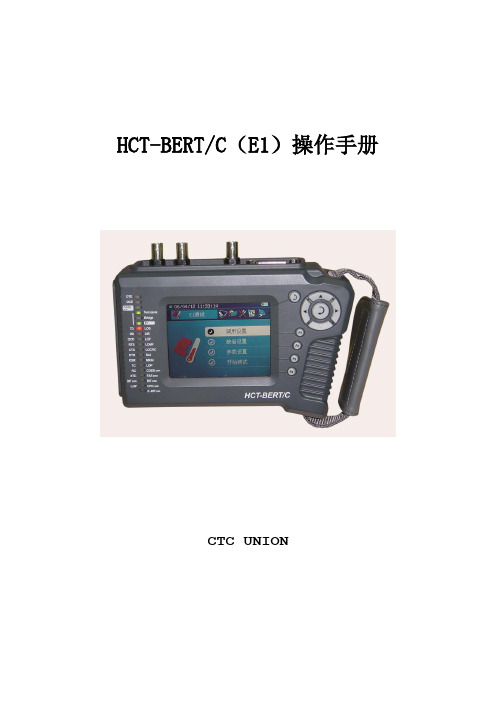

HCT-BERT/C（E1）操作手册CTC UNION目录第一章 HCT-BERT/C（E1）概述 (3)1.1 介绍 (3)1.2 功能 (3)1.3 总体功能规格 (4)1.4 LED状态显示 (7)1.5接口面板 (12)第二章 E1测试 (14)2.1 参数设定 (14)2.2参数说明 (16)2.3 时隙设置 (19)第三章结果分析 (23)3.1 介绍 (23)第四章数据测试及结果分析 (30)（仅HCT-BERT/C支持） (30)4.1 高速数据测试 (30)4.2 低速数据测试 (34)第五章文档管理 (39)5.1介绍 (39)5.2 配置文档 (39)5.3 结果文档 (40)第六章高级选项 (42)6.1 介绍 (42)6.2 E1频偏测试 (42)6.3 图案编辑 (43)6.4环路时延 (44)6.5 开销测试 (46)6.6 开销设置 (49)6.7 IP PING测试 (53)第七章仪表设置 (55)7.1 介绍 (55)7.2 版本信息 (55)7.3恢复出厂设置 (56)7.4 语言设定 (56)7.5 声音设定 (57)7.6 杂项设置 (58)第八章终端连接 (63)附录： (64)第一章 HCT-BERT/C（E1）概述1.1 介绍HCT-BERT/C（E1）是一款真彩屏、图形化、全中文操作界面的手持式E1数据误码测试仪表。
用于E1/G.703线路的现场维护和分析，以及数据线路（HCT-BERT/C 支持）(V.35，V.24/RS232,RS449,RS530,X.21)的误码测试。
HCT-BERT/C功能全面,操作方便,既可按照G.821,G.826,M.2100等国际标准进行测试结果的分析、显示,还可根据用户的要求对测试数据进行存储、统计、分析，是线路质量测量的理想工具。
1.2 功能●真彩屏、图形化、全中文操作界面。
●多种类型E1差错分析，包括E1帧、图案、CRC、和BPV分析。
HCT-7000协议误码测试仪一、功能描述：HCT-7000规程分析仪是2M通信协议和BERT（比特差错率测试）分析仪，它提供广泛的通信协议，适用于设备安装，在线和离线诊断，调测和接口开发。
HCT-7000有背光灯，液晶显示（LCD），触摸薄膜开关键盘，接口引线显示器LEDs，PCMCIA卡槽，用户可更换的数据口接口模块和内部可充电电池。
包括各种接口适配电缆，全面的用户手册，AC电源适配器（110或220VAC）和耐用的拉链尼龙包。
二、性能参数：1. 适用范围帧中继网、DDN网、X.25网、Internet等各类网络的安装开通、现场维护等测试。
2. 按键功能F1---性能设定设定主要测试功能诸如BAUD RATE, PARITY BIT, STOP,等。
F2---误码分析对传输质量的测试有极大的帮助。
F3---监视界面模组01可程式化之监视模拟F4---模拟界面模组02可程式化之模拟界面模组之功能F5---测试数据对截取到的资料，档案，计时/计量器进行荧幕上之测试F6---系统重新设定MORE 下一页选择至目录之下一页。
F1---同步通信终端模拟同步通信终端设备之功能。
F2---档案总管对系统档案（最多可至五个档案）来进行读取、存取、删除等，容量依内部支援的RAM可进行扩充。
F3---综合性设定包括键盘声音、列表机、时钟设定、银幕显示功能设定以及版本和电池电量显示。
F4---系统测试包括LCD、键盘、列表机接口，也可进行界面状态分析及诊断。
F5---E1 Utility包括回路以及告警设定，信号设定和显示方式，时槽设定和配置资料以及SLIP测量。
ESC 回首页回到主选单之首页。
三、操作步骤A、数据测试1、信号接入2、选择主菜单的F1性能设定3、再选择F1：AUTO CONFIGURE(在这个界面中就可以初步的看到信号端口有无时钟)4、下一步进入端口参数配置，在测雷达数据信号时要将Protocol设为HDLC或SDLC， INTERFACE设为RS-232。

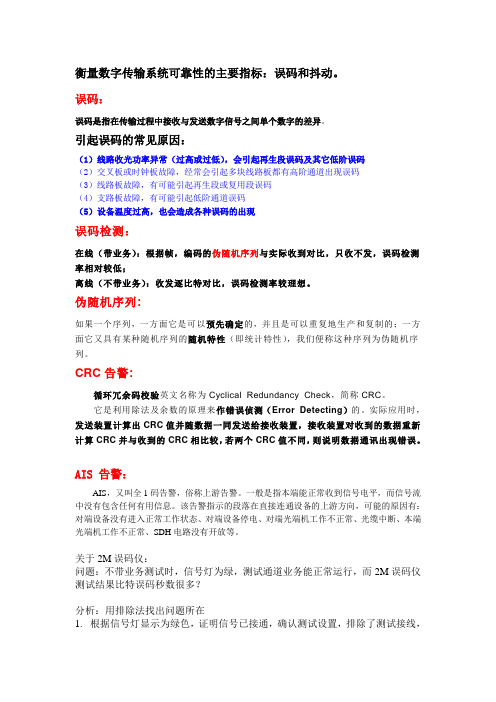

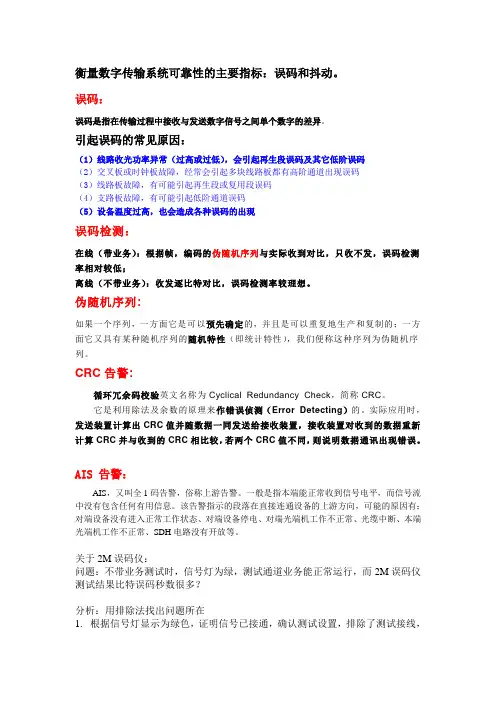

衡量数字传输系统可靠性的主要指标：误码和抖动。
误码：误码是指在传输过程中接收与发送数字信号之间单个数字的差异。
引起误码的常见原因：（1）线路收光功率异常（过高或过低），会引起再生段误码及其它低阶误码（2）交叉板或时钟板故障，经常会引起多块线路板都有高阶通道出现误码（3）线路板故障，有可能引起再生段或复用段误码（4）支路板故障，有可能引起低阶通道误码（5）设备温度过高，也会造成各种误码的出现误码检测：在线（带业务）：根据帧，编码的伪随机序列与实际收到对比，只收不发，误码检测率相对较低；离线（不带业务）：收发逐比特对比，误码检测率较理想。
伪随机序列:如果一个序列，一方面它是可以预先确定的，并且是可以重复地生产和复制的；一方面它又具有某种随机序列的随机特性（即统计特性），我们便称这种序列为伪随机序列。
CRC告警:循环冗余码校验英文名称为Cyclical Redundancy Check，简称CRC。
它是利用除法及余数的原理来作错误侦测（Error Detecting）的。
实际应用时，发送装置计算出CRC值并随数据一同发送给接收装置，接收装置对收到的数据重新计算CRC并与收到的CRC相比较，若两个CRC值不同，则说明数据通讯出现错误。
AIS 告警：AIS，又叫全1码告警，俗称上游告警。
一般是指本端能正常收到信号电平，而信号流中没有包含任何有用信息。
该告警指示的段落在直接连通设备的上游方向，可能的原因有：对端设备没有进入正常工作状态、对端设备停电、对端光端机工作不正常、光缆中断、本端光端机工作不正常、SDH电路没有开放等。
关于2M误码仪：问题：不带业务测试时，信号灯为绿，测试通道业务能正常运行，而2M误码仪测试结果比特误码秒数很多？分析：用排除法找出问题所在1.根据信号灯显示为绿色，证明信号已接通，确认测试设置，排除了测试接线，环回以及测试设置的问题；2.对仪表进行自环，排除仪表的问题。
在设置无误的情况下，若比特误码仍继续告警，则可确认为仪表问题，否则需进一步排除查看通道或设备问题。
2M误码分析仪2篇第一篇：2M误码分析仪1、引言2M误码分析仪可以对数字通信中的误码进行有效的分析和统计，该设备具有较高的性能指标和广泛的应用范围，被广泛应用于数字通信系统中。
随着数字通信技术的发展，2M误码分析仪也得到了不断的改进和完善。
本文将介绍2M误码分析仪的原理、结构、工作原理、性能指标以及应用范围等方面的内容。
2、2M误码分析仪的原理2M误码分析仪是一种基于数字电路分析原理的测试设备，其原理基于串行传输的数字信号的误码率的计算，通过对误码的计数和比较来检测以及分析数字信号中的误码。
2M误码分析仪将收到的信号转换成二进制形式，对计数器进行计数，然后将计数结果展示在设备的显示屏上，并且具有存储功能，用户可以通过存储误码结果和分析结果来进行线路故障的排查和分析。
3、2M误码分析仪的结构2M误码分析仪的结构主要包括计数器、存储器、比较器、微处理器和显示器等组件。
其中，计数器是实现误码检测和计数的核心组件，存储器可以将误码计数结果存储在外部，比较器可以对比不同时间段的误码数目来检测信号质量的变化，微处理器是2M误码分析仪的控制中心，负责管理系统和控制各个组件的工作，显示器用于方便用户直观地观察误码测试结果。
4、2M误码分析仪的工作原理2M误码分析仪的工作原理是通过将接收到的数字信号转换成二进制数字，并将其存储在计数器中，同时用比较器检测不同时间段的误码计数结果，将不同时段的误码数目进行比较和分析，通过微处理器进行误码分析和管理，系统最终将误码的数目和性质显示在设备的显示屏上。
5、2M误码分析仪的性能指标2M误码分析仪的性能指标主要包括测试误码率的范围、最小可分辨误码率、测试精度、测试速度、测试信噪比范围等参数。
通常情况下，2M误码分析仪的误码率范围在10^-6到10^-12之间，最小可分辨误码率通常为10^-6，测试精度通常为0.1%，测试速度通常为10Mbps至155Mbps之间，测试信噪比范围为0至60dB。
关于2M仪表的测试一、2M测试仪表测试的内容：2M误码仪是用于测试传输设备的传输特性的仪表。
测试内容包括：1、传输系统的比特错误（也称之为误码）特性：由于传输系统传输的信息都是二进制的数字信号，加之传输系统受外界的影响，因此，信号从A地传输到B地产生错误是必然的。
只是由于传输系统的质量以及受外接影响程度地不同，产生错误的程度不同而已。
信号从A地传输到B地产生的错误越少，表明传输系统的传输质量越好。
传输系统对被传输的信号每产生一个错误，就称为有一个比特错误或称为一个误码。
在比特错误测试中，包括：误码计数（BE）或称比特错误－在测试的时间内,测试到的总错误数。
误码率（BER）或称比特错误率-在测试时间内，测试到的误码数与已经测试的比特数的比之。
例如：仪表已经测试的比特数为10000个，已经测试到的误码数为3个，误码率＝3/10000，同样可以表述为：1×10－4，或3E-4。
编码错误－由于输出的码型是严格按照正负交替(HDB3中的“0”变“1”码也是按照正负交替规律)的规律变换的，因此，对于检测出的不符合正负交替规律的比特数，称之为编码错误。
对于传输系统的传输性能，编码错误测试的结果远不如比特错误测试的准确。
2、传输系统的传输特性：一般情况下，系统产生的错误越少越好。
但单纯的误码个数并不能确切的描述传输系统传输质量的优劣。
例如：A系统在10个小时中测得的误码为100个。
B系统在10个小时中测得的误码为150个。
但是，A系统产生的100个误码是零散的，B系统产生的150个误码只是在1秒之内，如果按照产生的误码秒计算，A系统将可能有100个误码秒。
而B系统却只有1个误码秒。
就其传输质量而言，当然是B系统优于A系统。
这就是国际ITU-T的G.821建议的实值所在。
因此该建议规定：可利用时间内，一秒钟之内产生以上的的误码，该秒就称之为1个误码秒。
如果没有误码产生，则该秒就称之为1个无误码秒。
所谓系统可利用时间是指：仪表在连续10秒的测试时间内，如果每秒的误码率都不超过1×10－3，那么该10秒钟就是可利用时间，并且意味着可利用时间的开始。

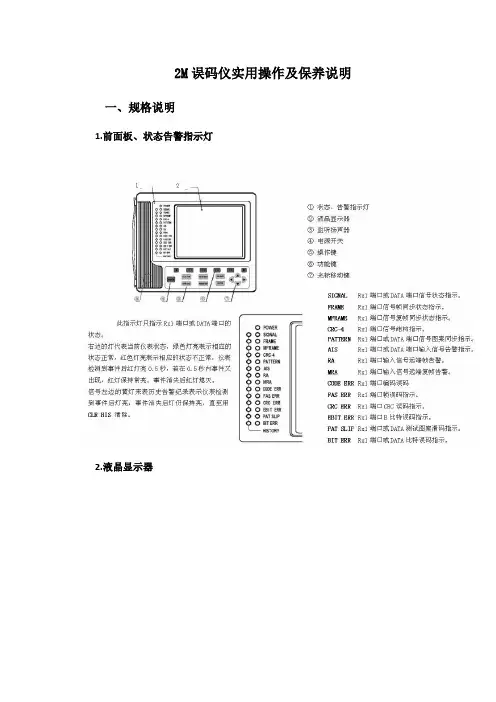

2M误码仪实用操作及保养说明一、规格说明1.前面板、状态告警指示灯2.液晶显示器液晶显示器分为三个部分，如上图所示。
3.按键二、常见技术指标比特率:2048Kb/s ± 50ppm接口：标配75ohm, 高阻，选配：120ohm输入灵敏度：0 ~ - 43dB线路编码：HDB3帧型：无帧，P31,P31C,P30,P30C内部测试序列：伪随机序列: 2^11-1(PR11), 2^15-1(PR15)固定码: 0000(SPACE),1111(MARK),1010(ALT)告警检测和插入：LOS, AIS,LOF, RA误码插入：Single, 10E-3, 10E-6测试标准：G.821，G.826,M.2100单时隙监听：除Ts0外任意单个时隙时钟源选择：内部时钟(Internal)，接收回复时钟(Receive)存储:99条电源：4节5号电池或外接电源尺寸：200mm(L) * 100mm(W) * 44mm(H)三、操作说明1.初步操作利用快捷键可以从任何界面直接进入到另一个界面；利用快捷键还可以完成屏幕打印、结果打印、键盘锁定等功能。
任何界面中，当功能扩展键显示时，按键，液晶显示器的左下角会弹出快捷菜单，如图3.2所示，再按键快捷菜单自动利用光标移动键把光标移到所需选项，按ENTER键或F1键选择键盘锁定或直接进入测试设置、当前结果、设置存取、结果存取或仪表设置界面。
2.端口设置2.1 Tx/Rx1/DATA端口设置界面说明 工作方式 发送接收 接口方式 接口方式 信号形式 信号形式 数据端口 数据端口 时钟方式 信号端口 测试图案 测试图案 ① ② 信号码型 信号码型 时隙选择时隙选择①图案极性 ②图案极性界面说明 工作方式 接口方式 接口方式 发送接收 模拟方式 速率 速率 时钟方式 时钟方式 测试图案 测试图案 控制信号① ②③ ④①时钟极性 ②图案极性 ③时钟极性 ④图案极性是接口方式为2Mbit/s 和同向64kbit/s （接口方式为同向64kbit/s 时，相应选项自动无效）时的界面，左边表示发送端口的设置，右边表示接收端口的设置，各栏代表的含义如图2.1所示。
Ordering Information
HCT-BERT/C
E1 & Datacom analyzer
E1 Datacom BERT Family E1 Datacom BERT tester
HCT-BERT/C
The HCT-BERT/C analyzer is a compact, color-LCD, graphic-user-interface, single hand E1 PCM measuring instrument designed for field use in analysis and
maintenance of data communications (V.35, RS530, X.21, RS232) and E1 (2.048Mbps) lines. The HCT-BERT/C performs framed, unframed, signaling analysis, drop and insert Nx64Kbps, or nx56Kbps data into any time slot. The HCT-BERT/C analyzer also provides a variety of E1 line statuses, transmission performance testing (BERT) and monitoring. On the E1 line, the HCT-BERT/C may be used as a generator or receiver.
Color LCD display graphic mode USB port for remote control Results Report
Support G.821/826, M.2100 BERT analysis Sa bits setup and monitor
Internal Memory storage of test result; Direct display on LCD screen
Print out via Parallel Printer port Portable for field use
Upgradeable for advanced features
Rechargeable battery with battery low indicator Supports CRV & BPV performance analysis Datacom BERT analysis available for V.35/ V.24/RS-232/449/530/ X.21
Ports
E1 interface
Error Rate Test (BERT Test)
Other Functions
LEDs
Power
Dimension (D x W x H) mm Weight
Temperature
Humidity
MTBF
1). E1 Receiving Interface • Line code: HDB3/AMI • Pulse feature: ITU G.703 • Dithering tolerance: ITU G.823
• Input port: BNC (non-balance), RJ45 (balance) • Input mode: Impedance: 75ohm (unbalance), 120ohm (balance) • Bridging mode: Impedance > 1000 ohm 2). E1 Transmission Interface • Line code: HDB3/AMI • Pulse feature: ITU G.703
• Pulse amplitude: Nominal 2.37V for BNC 75 ohm Nominal 3.00V for RJ45 120 ohm • Zero amplitude: 0.1 V at max • Dithering tolerance: ITU G.823
• Output port model: BNC (non-balance), RJ45 (balance) • Source of clock transmission:
Internal clock: 2.048 MHz 50ppm, 100ppm. External clock: take clock from external clock interface Resume clock: take clock from receiving terminal 3). E1 Frame Format
• PCM31, PCM31+CRC, PCM30, PCM30+CRC
• Non-framing mode, Automatic detection
1). BERT Pattern (Patterns)
511, 2047, 2E15-1, 2E15-1 (reverse), 2E20-1, 2E20-1 (reverse), QRSS, 2E23-1, 2E23-1 (reverse), all 1, all 0, alternate, 1100, 3 IN 24, 1 IN 16, 1 IN 8, 1 IN 4, User programming 1/2/3 2). BERT Display Format
• Error counting, Alarm counting, ITU G.821, ITU G.826 • M.2100, Histogram
3). BERT Transmission Error Rate
• Insert one error compulsorily
• Apply an error rate of 10-3-10-7 compulsorily 4). Quality Analysis:
• Receiving seconds, Error seconds, Alarm seconds • Free-of-error seconds, Error rate, Valid seconds • Serious error seconds, G.821 error seconds • G.826 error seconds, Invalid seconds
5). Data Port BEST Test
• Data rate of the multiple of 64Kbps: N*64Kbps (N=1 36)
1). Color Display Screen: Character/graphic mode 2). Test Results Report
• 100 pieces of test results at max available in storage • Direct display on LCD screen
• Print via printer port available 3). Modular Design for Easy Update
DTE, DCE, DATA PORT, TD, RD, DCD, RTS, CTS, DTR, DSR, TC, RC XTC
AC230V adapter to DC 9V 2A 134 x 179 x 68mm 800g 0~50°C (Operating),-20~60°C (Storage)10~90% non-condensing 35,000 hours Specifications
Datacom Port
E1 RJ-45 Port
E1 BNC Port
External Clock Port
Power Switch
USB Port
for remote control and file transfer
DB15F Printer Port
DC Jack
