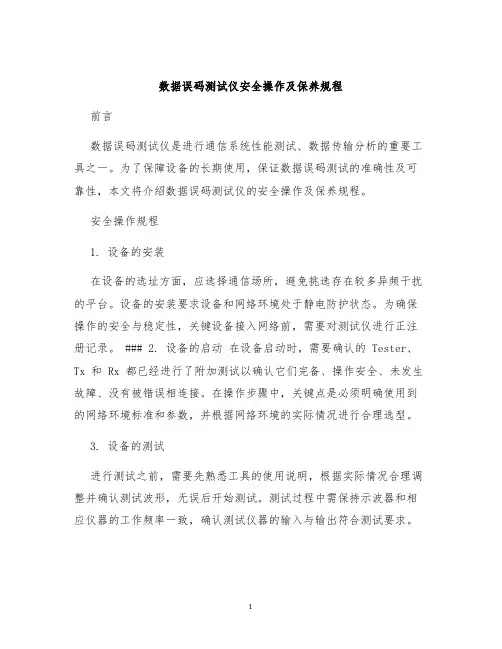

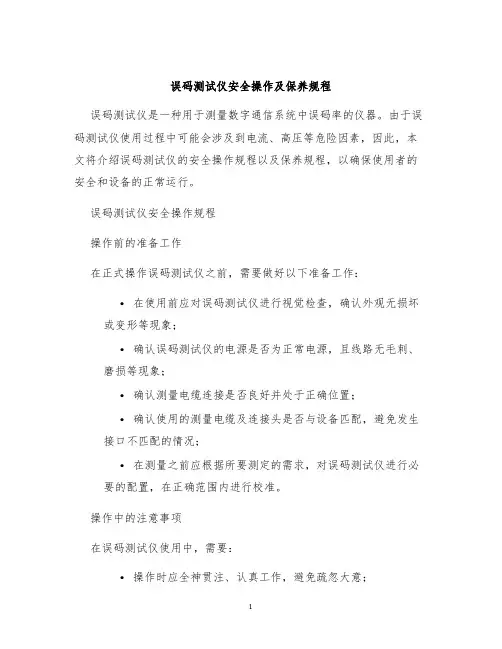

数据误码测试仪安全操作及保养规程前言数据误码测试仪是进行通信系统性能测试、数据传输分析的重要工具之一。
为了保障设备的长期使用，保证数据误码测试的准确性及可靠性，本文将介绍数据误码测试仪的安全操作及保养规程。
安全操作规程1. 设备的安装在设备的选址方面，应选择通信场所，避免挑选存在较多异频干扰的平台。
设备的安装要求设备和网络环境处于静电防护状态。
为确保操作的安全与稳定性，关键设备接入网络前，需要对测试仪进行正注册记录。
### 2. 设备的启动在设备启动时，需要确认的 Tester、Tx 和 Rx 都已经进行了附加测试以确认它们完备、操作安全、未发生故障、没有被错误相连接。
在操作步骤中，关键点是必须明确使用到的网络环境标准和参数，并根据网络环境的实际情况进行合理选型。
3. 设备的测试进行测试之前，需要先熟悉工具的使用说明，根据实际情况合理调整并确认测试波形，无误后开始测试。
测试过程中需保持示波器和相应仪器的工作频率一致，确认测试仪器的输入与输出符合测试要求。
在测试完成后，必须先关闭设备运行软件再进行关机操作，避免硬件损坏。
对于平衡线、脉冲、数字及其它混合信号测试需等设备无测试需要再关闭电源，在使用过程中需要避免设备过于冷却或过热，以免导致电器元器件损坏。
5. 设备的维护需要定期对测试仪进行维护工作，及时清理设备内部积尘，检查关键部位的连接线是否松动，遇到问题及时与厂家联系，进行维修。
6. 设备的保险在操作过程中，必须规范地操作设备并保证测试的准确性。
在机器总电源单元、机箱、加入区域、各个模块之间置入保险盒，在出现问题时预防有害损坏。
设备保养规程1. 设备运输保持设备操作界面、主机、各种线缆不折叠、不碰撞、不剧烈震动，在设备运输过程中，应保持设备垂直状态运输，避免挤压、震动。
2. 设备的清洁对设备的清洁需要选用专业清洁液、刷子进行清洁，避免使用有机溶剂对物质造成损坏。
定期维护设备，并更换电力设备中的不同电容及保险器，防止因电容损坏或过劳损坏引起的电流波动而造成测试误差。

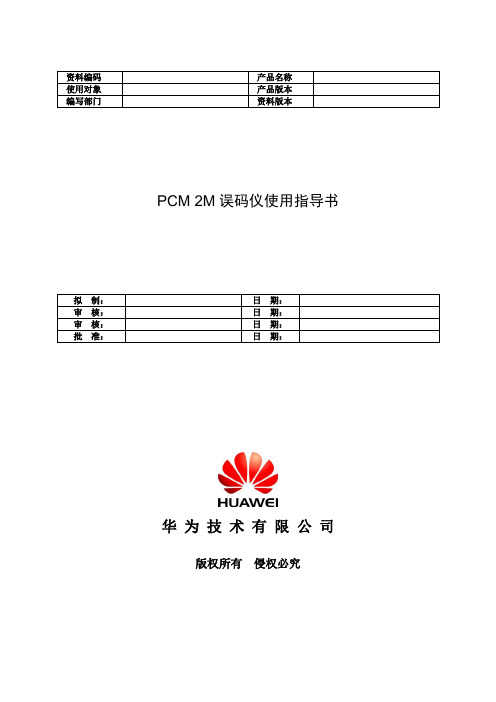

PCM 2M误码仪使用指导书
华为技术有限公司版权所有侵权必究
修订记录
目录
1仪表接线 (5)
2仪表设置 (5)
3从仪表指示灯的情况判断故障 (5)
关键词：
PCM 2M误码仪
摘要：
本文主要介绍了PCM 2M误码仪使用方法，供参考。
缩略语清单：
无。
参考资料清单
无。
PCM 2M误码仪使用指导书
1 仪表接线
连接误码仪，Rx接设备Tx，Tx接设备Rx。
2 仪表设置
设置输出码型：
按Setup键，移动屏幕右下角光标，用“＞”按键移动光标到“”处，
按“V”切换，直到屏幕底码型选择变为PRBS15。
设置测试结果：
按BE/BER键，屏幕中央BE后可轮换显示“CUR”、“MAX”、“ACC”
字样，仪表当前一秒内误码，最大误码，累计误码。
测试时选择“ACC”。
开始/停止：
按Start/Stop开始测试，屏幕右上有显示“RUN”，再按一下Start/Stop停
止测试，屏幕右上角显示“Stop”。
注意：测试时一定要求按Start，开始进行测试。
3 从仪表指示灯的情况判断故障
NO Signal灯亮，表示无2M信号进入仪表或信号过弱，可能Rx、Tx接反，
或设备无输出，Rx线断。
NO Sync灯亮，表示2M业务不通，可能仪表Tx线断或设备有问题。
Bit Error亮表示设备有误码。
AIS，设备发送AIS。
说明：可以先对仪表自环检查设置。
误码率分析仪的原理和应用1. 什么是误码率分析仪？误码率分析仪（Bit Error Rate Analyzer，简称BER分析仪）是一种用于测量数字通信系统中误码率（Bit Error Rate，简称BER）的仪器。
它能够通过发送和接收的数据流之间的比较，判断接收端是否正确接收到发送端发送的数据，并进一步评估系统的性能。
2. 误码率分析仪的工作原理误码率分析仪的工作原理可以简要概括为以下几个步骤：步骤1：发送数据误码率分析仪通过发送器发送一组已知的数字数据信号（通常是伪随机码序列或连续高速数据流）。
这些数据信号会通过信道传输到接收器。
步骤2：接收数据接收器会接收通过信道传输的数据信号，并进行解调和信号处理。
解调过程会将接收到的连续模拟信号转换为数字数据信号。
步骤3：比较数据接收器会将解调后的数字数据信号与原始发送的数据进行比较。
比较的方式通常是将接收到的数据与原始发送的数据进行逐位比较，判断是否出现误码。
步骤4：统计误码率根据比较结果，误码率分析仪会统计误码的数量以及发送的总数据量，从而计算出误码率。
误码率通常用百分比表示，即误码比特数与发送的比特数之比。
3. 误码率分析仪的应用误码率分析仪在数字通信领域有着广泛的应用，主要用于以下几个方面：3.1 质量评估误码率分析仪可以用来评估数字通信系统的质量。
通过测量误码率，可以了解系统在不同传输条件下的性能表现，评估系统是否满足设计要求。
对于高速数据传输的系统来说，保证低的误码率是非常重要的。
3.2 故障诊断当通信系统出现故障时，误码率分析仪可以帮助工程师进行故障诊断。
通过测量误码率，可以快速确定故障发生的位置和原因，进而采取相应的措施进行修复。
误码率分析仪还可以帮助工程师评估不同组件或设备在通信系统中的性能。
3.3 性能改进误码率分析仪可以帮助工程师进行性能改进。
通过测量不同参数对误码率的影响，工程师可以针对性地优化系统的设计和配置，提高系统的性能和稳定性。
误码率测试仪误码率测试仪2011-04-25 16：11：42阅读0评论0字号：大中小订阅BitAlyzer?BA系列官方网站主要特点和优点支持最高1.6Gb/s数据码型发生/误码检测，快速、精确地对数据通信系统进行参数测试PRBS或者8Mb长度用户自定义码型可以灵活的调试和验证任何数字信号内建极精确的时钟源可调节幅度、偏置、逻辑阈值和端接等参数，为接收机测试提供灵活多样的信号激励差分或单端IO确保满足所有通信总线标准BitAlyzer?误码分析快速理解被测系统的误码率极限、评估确定性和随机性误码，详细的码型相关误码分析，进行突发(Burst)分析以及无误码时间间隔分析等自动化眼图测量和快速眼图模板测试提供了对被测系统快速的信号完整性分析ANSI标准的抖动测量(RJ、DJ和TJ)，能够测量BER在10-12时的TJ和RJ支持Q因子分析，揭示眼高和BER之间的关系BER轮廓揭示眼图和BER的关系，可以将轮廓导出为眼图模板内建的前向误码纠错(Forward Error Correction)可以仿真通信系统FEC设计的性能误码定位及分析(Error Maping)揭示信号出现误码的位置和原因主要应用半导体性能参数验证进行眼图模板、BER和抖动测试卫星通信系统功能测试无线通信系统功能测试光线系统或模块测试前向误码纠错(Forward Error Correction)评估超群的性能、快速深入分析被测系统BitAlyzer?系列误码率测试仪是当前工业界应对信号完整性挑战和BER问题最佳的解决方案，面向用户提供对复杂电子和通信系统验证、参数测试以及调试和测试。
整个产品系列拥有超乎想象的数据发生和分析功能，而且操作非常的直观、简单，帮助用户加快日复一日的工作任务。
集合了最完善的分析功能与便捷的操作与一体，最大化的帮助用户得到被测系统的信息。
简单的用户界面上图是BA1500和BA1600界面的起始页。
在右边的一列按钮引导用户选择不同的功能模块，观测不同的视图，进行详细的配置等。

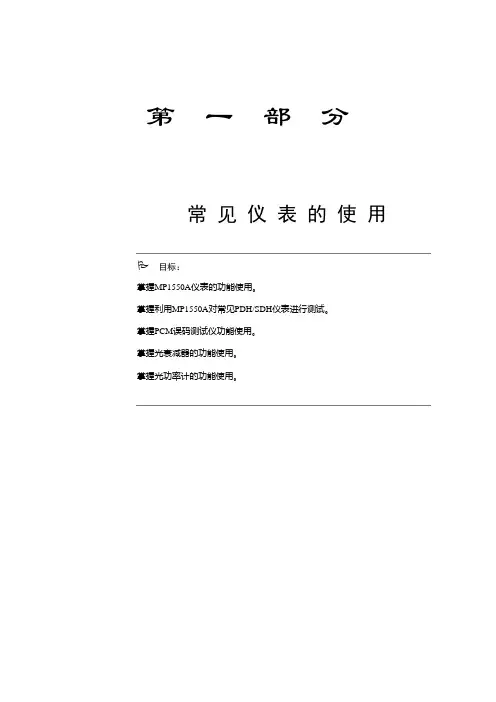

第一部分常见仪表的使用目标：掌握MP1550A仪表的功能使用。
掌握利用MP1550A对常见PDH/SDH仪表进行测试。
掌握PCM误码测试仪功能使用。
掌握光衰减器的功能使用。
掌握光功率计的功能使用。
第1节SDH/PDH分析仪——MP1550A1.1 MP1550A仪表简介MP1550A是日本安立株式会社研制出的结合PDH测试功能的便携式SDH/PDH分析仪。
安立公司开发传输仪表已有多年历史，早期的PDH误码/抖动测试仪ME520B曾在国内许多部门得到广泛使用。
随着SDH技术的产生与发展，安立公司又开始致力于SDH传输测试仪表的开发，已研制出的结合PDH测试功能的SDH/PDH分析仪有：ME3620A，ME3520A，MP1550A和MP1656A。
其中，ME3620A和ME3520A是特别适用于研发测试要求的多功能高精密度仪表；而MP1550A则以体积小，易携带的特点而便于在工程、维护中使用。
MP1550A最高速率为622Mbit/s，但与专门的2.5Gbit/s分析仪MP1656A结合即可做到2Mbit/s～2.5Gbit/s的PDH/SDH全系列速率的误码和抖动测试以及2Mbit/s漂移测试。
1.2 MP1550A便携式PDH/SDH分析仪主要特点1）可实现PDH和SDH网络单元的综合测试MP1550A是一部理想的网络单元测试仪器，特别适合SDH分插复用设备和交叉连接设备的测试。
2）体积小、重量轻，便于携带MP1550A除测试功能齐全外，便于携带到现场也是其一个重要特点，重量仅为7.5kg。
3）大型彩色显示，操作简易MP1550A有大屏幕LCD彩色显示，可方便地显示需读出的数据；其操作通过四个方向键和一个设置键，可迅速有效地打开和设定菜单中内容，并且持久耐用，不会错位。
其操作的简易方便使新老用户容易掌握。
4）可进行在线测试可按ITU-T标准G.772建议监测传输的信息，监测可在不中断业务下进行，对于被测信息无任何影响。

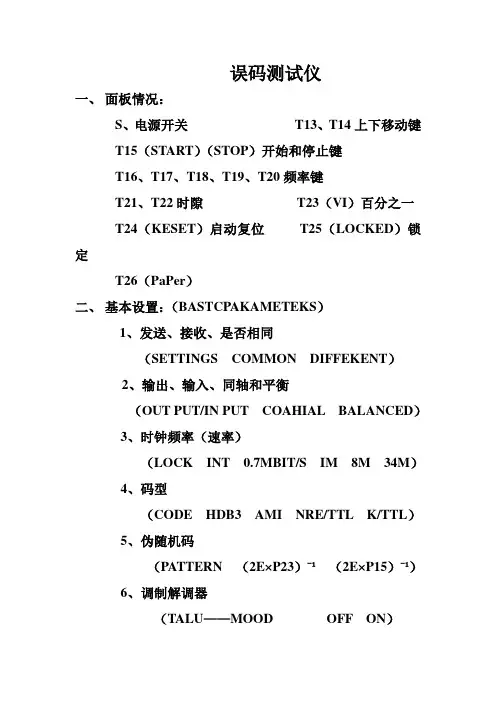

误码测试仪一、面板情况：S、电源开关T13、T14上下移动键T15（START）（STOP）开始和停止键T16、T17、T18、T19、T20频率键T21、T22时隙T23（VI）百分之一T24（KESET）启动复位T25（LOCKED）锁定T26（PaPer）二、基本设置：（BASTCPAKAMETEKS）1、发送、接收、是否相同（SETTINGS COMMON DIFFEKENT）2、输出、输入、同轴和平衡（OUT PUT/IN PUT COAHIAL BALANCED）3、时钟频率（速率）（LOCK INT 0.7MBIT/S IM 8M 34M）4、码型（CODE HDB3 AMI NRE/TTL K/TTL）5、伪随机码（PATTERN （2E×P23）ˉ¹（2E×P15）ˉ¹）6、调制解调器（TALU——MOOD OFF ON）三、接收设置（EV ALUATION）1、测试标准（各、821）（BIT EKKOK CODE—EKK BLOCK—EKK）2、速度自动测试（MEAS MODE RATE COUNT MOKE MEASMOPE）3、自动测试快、慢（MEAS PAKAM）4、两项打印：（PKINTEK OMTTEKM NO HEADEK）5、打印开关（PRINT）6、测试方式（MEAS TIME MAN、STRT—STOPMAN、STAKT/M—EAS—DUK MAN、START/—PUK）三、发送设置（TRANSMV AKIABLE）1、频编（时钟偏移）（CLOCK OFF SET +00 PPM）2、抖动（JITTEK OFF INTEKN EXTEK）3、错误的方式（EKKOK INJECTI ON OFF BIJ—ECOP—E）。

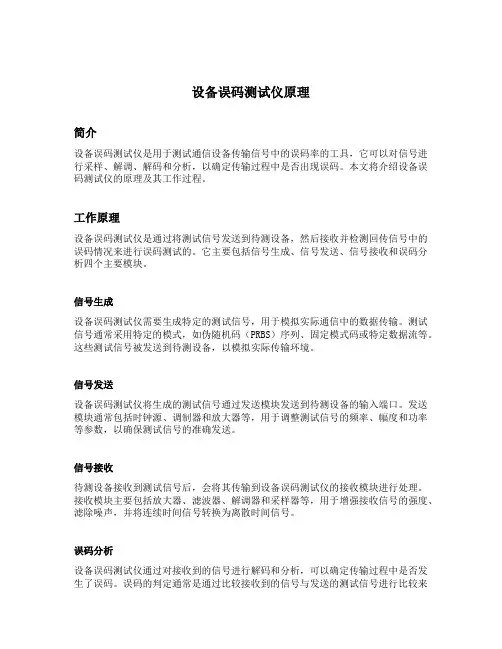

设备误码测试仪原理简介设备误码测试仪是用于测试通信设备传输信号中的误码率的工具，它可以对信号进行采样、解调、解码和分析，以确定传输过程中是否出现误码。
本文将介绍设备误码测试仪的原理及其工作过程。
工作原理设备误码测试仪是通过将测试信号发送到待测设备，然后接收并检测回传信号中的误码情况来进行误码测试的。
它主要包括信号生成、信号发送、信号接收和误码分析四个主要模块。
信号生成设备误码测试仪需要生成特定的测试信号，用于模拟实际通信中的数据传输。
测试信号通常采用特定的模式，如伪随机码（PRBS）序列、固定模式码或特定数据流等。
这些测试信号被发送到待测设备，以模拟实际传输环境。
信号发送设备误码测试仪将生成的测试信号通过发送模块发送到待测设备的输入端口。
发送模块通常包括时钟源、调制器和放大器等，用于调整测试信号的频率、幅度和功率等参数，以确保测试信号的准确发送。
信号接收待测设备接收到测试信号后，会将其传输到设备误码测试仪的接收模块进行处理。
接收模块主要包括放大器、滤波器、解调器和采样器等，用于增强接收信号的强度、滤除噪声，并将连续时间信号转换为离散时间信号。
误码分析设备误码测试仪通过对接收到的信号进行解码和分析，可以确定传输过程中是否发生了误码。
误码的判定通常是通过比较接收到的信号与发送的测试信号进行比较来实现的。
常见的误码分析方法包括比特错误率（BER）测试、帧错误率（FER）测试和包错误率（PER）测试等。
工作过程设备误码测试仪的工作过程可以分为以下几步：1.设置测试参数：包括信号频率、幅度、功率等参数的设定。
2.生成测试信号：根据设定的参数，生成特定的测试信号。
3.发送测试信号：将生成的测试信号发送到待测设备的输入端口。
4.接收信号处理：待测设备将接收到的信号传输到设备误码测试仪的接收模块进行处理。
5.误码分析：对接收到的信号进行解码和分析，确定是否出现误码。
6.结果展示：将误码测试结果显示和记录，方便用户查看和分析。

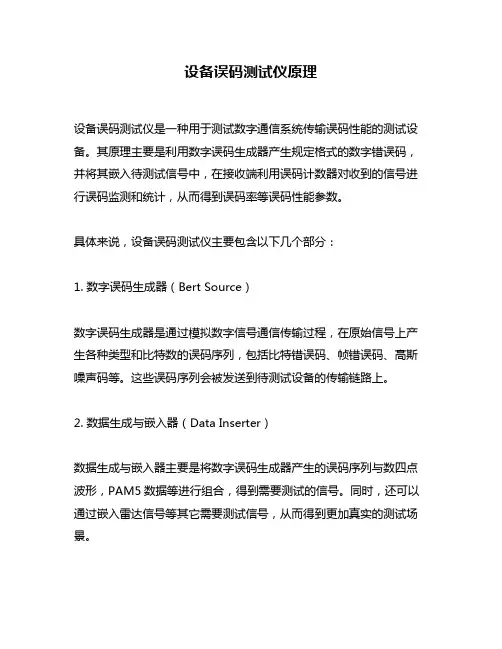

设备误码测试仪原理设备误码测试仪是一种用于测试数字通信系统传输误码性能的测试设备。
其原理主要是利用数字误码生成器产生规定格式的数字错误码，并将其嵌入待测试信号中，在接收端利用误码计数器对收到的信号进行误码监测和统计，从而得到误码率等误码性能参数。
具体来说，设备误码测试仪主要包含以下几个部分：1. 数字误码生成器（Bert Source）数字误码生成器是通过模拟数字信号通信传输过程，在原始信号上产生各种类型和比特数的误码序列，包括比特错误码、帧错误码、高斯噪声码等。
这些误码序列会被发送到待测试设备的传输链路上。
2. 数据生成与嵌入器（Data Inserter）数据生成与嵌入器主要是将数字误码生成器产生的误码序列与数四点波形，PAM5数据等进行组合，得到需要测试的信号。
同时，还可以通过嵌入雷达信号等其它需要测试信号，从而得到更加真实的测试场景。
3. 误码计数器（Error Detector）误码计数器是对接收端信号进行误码检测和统计的核心组件。
其主要任务是比对接收到的信号与预设的正确信号，为测试人员提供误码率、误帧率等误码性能参数的统计和计算。
4. 时钟恢复器（Clock Recoverer）时钟恢复器是为了保证误码计数器能够有效工作所需要的一个模块。
它的作用是从接收信号中提取出时钟信号，使误码计数器能够正确地同步接收到的信号，从而实现误码计数和互模拟等仿真操作。
通过以上四个部分的协同作用，设备误码测试仪能够实现对数字通信系统误码性能的全方位测试。
其优点在于测试方法简单、测试内容全面，并且能够在实际场景中进行实时测试，是数字通信系统设计、开发、调试和维护工作中必不可少的测试工具。
第三第三节节 PCM 误码误码测试分析仪测试分析仪3.1 概述YGBERT2·8·34 系列PCM 误码测试分析仪是一种袖珍型、手持式仪表。
它具有体积小、重量轻、功能强、操作简便等特点。
本仪表可用于PCM 数字传输系统、光纤通信系统、数字微波系统的误码检测与告警监测。
其主要技术指标达到国际同类产品的先进水平。
特别适用于数字传输系统的安装、开通与维护工作，是科研人员和工程技术人员极好的工具。
YGBERT2·8·34 PCM 误码测试分析仪是一个系列产品，可向用户提供如下几种组合产品：YGBERT2 ：可测速率等级为2Mb/s 。
YGBERT2·8 ：可测速率等级为2Mb/s 、8Mb/s 。
YGBERT2·8·34 ：可测速率等级为2Mb/s 、8Mb/s 、34Mb/s 。
3.1.1 误码仪工作原理图3-1 误码仪工作原理图本仪表由码型发生器与误码检测器两部分组成。
码型发生器将编码信号送至输出接口电路，完成信号合路、阻抗匹配，形成符合标准的HDB3信号送到被测设备；经由设备内或设备外环回后，信号由输入接口电路接收，并在误码仪内部完成信号分离、时钟提取；最后由误码检测器对信号进行分析检测，将结果在仪表的液晶显示器上显示出来。
3.1.2 测试内容1. 误码数与误码率（BE/BER）的测量瞬时BE/BER（Cur）：表示即逝的一秒内的BE/BER。
累积BE/BER（Acc）：表示自开始测量以来BE/BER。
最大BE/BER（Max）：表示自开始测量以来最大一次的BE/BER。
2. G.821误码结果分析误码秒（ES）：在可用时间内的某一秒发生误码，这一秒就称为误码秒，以百分比表示。
严重误码秒（SES）：在可用时间内的某一秒发生的误码率大于10-3，这一秒就称为严重误码秒，以百分比表示。
劣化分（DGM）：在可用时间内的某一分钟发生的误码率大于10-6，这一分钟就称为劣化分，以百分比表示。
不可用时间（UAT）：整个测量时间分为可用时间和不可用时间，在可用时间内，当连续10秒钟BER大于10-3，即进入不可用时间；在不可用时间内，当连续10秒钟BER小于10-3，即进入可用时间。
以百分比表示。
3. 告警检测信号中断或信号过弱（No Signal）AIS失步（No Sync）误码（Bit Error）3.1.3 主要特性码型发生器输出符合CCITTG.703 建议。
码发生器图案可选择215-1（2Mb/s、8Mb/s）、223-1（34Mb/s）伪随机码（符合CCITT 0.151建议）、16bit人工码、AIS码和1000码。
误码检测器接收来自被测系统的数字信号。
允许线路衰耗0~6dB（2Mb/s、8Mb/s）和0~12dB（34Mb/s）。
需要时，仪表可在输出信号中插入单比特误码，或插入周期性的10-3、10-4或10-6误码率的误码。
可按照G.821建议要求对误码测试结果进行分析。
仪表的运作状态、误码计数、误码率、误码分析结果、运行时间等由LCD显示、测量结果可由微型打印机实时、定时打印记录。
信号中继、AIS、失步和误码由LED显示。
同时可由蜂鸣器发出声响告警。
可在室外由仪表内部电池供电工作。
3.2 按键及接口说明仪表的面板按键和信号、电源接口如图3-2所示。
图3-2 按键及接口示意图各部分的基本功能定义如下：蓝色：电源关红色：电源开/系统复位键液晶显示器无输入信号告警LED（No Signal）AIS告警LED（AIS）失步告警LED（No Sync）误码告警LED（Bit Error）进入 / 退出修改仪表各种参数、状态键（SetUp）仪表参数、状态修改键（Select“∨”）光标移动键（Select“＞”）启动 / 停止仪表运行键（Start / Stop）误码和误码率显示形式转换键（BEB / ER）显示G.821分析结果键（G.821）单比特误码插入键（TxBitError）接收信号接口发送信号接口打印接口外部直流电源接口3.3 外部端口连接本节内容需参阅图3-2按键及接口示意图。
3.3.1 输入/ 输出信号的连接码型发生器输出的信号从（16）端口输出，接头形式为BNC，输出阻抗为759非平衡式。
误码检测器接收信号从（15）端口输入，接头形式为BNC，输入阻抗为759非平衡式。
3.3.2 打印机的连接本仪表可通过端口（17）与微型打印机相连，端口（17）为RS232通信接口，接口硬件形式为DB-9。
3.3.3 外部电源连接本仪表可由外部供电，端口（18）为外接电源和充电器插口。
3.4 测量结果、运行状态及告警显示本节内容需参阅图3-2按键及接口示意图。
3.4.1 测试结果的显示仪表运行后时的测试结果是通过液晶显示器（3）完成的。
液晶显示器的显示屏可以显示四行，每行16个字符。
通过液晶显示器可显示误码、误码率、仪表运行时间、G.821分析结果等。
误码、误码率、仪表运行时间的显示如图3-3所示。
图3-3 测试结果显示图各部分含义如下：运行累计时间仪表整个测试过程的累计时间，显示形式为日时：分：秒。
图3-3所显示的时间为1天2小时3分4秒。
误码（BE）根据误码/误码率状态的不同，分别表示当前（Cur）、最大（Max）、累计（Acc）误码数。
当误码数大于1×104的时候用指数形式表示。
图3-3表示在当前的（Cur）1秒钟里有100个误码。
误码率（BER）根据误码/误码率状态的不同，分别表示当前（Cur）、最大（Max）、累计（Acc）误码率。
用指数形式表示。
图3-3中表示当前（Cur）1秒的误码率为4.0×10-5。
速率/码型图案分别表示仪表所测试的速率等级和码型图案。
在图3-3中表示速率等级为2Mb/s，码型图案为215-1伪随机码（PRBS15）。
误码/误码率状态根据需要可选择显示当前（Cur）、累计（Acc）、最大（Max）的误码/误码率。
G.821的分析结果显示如图3-4所示。
各部分的含义如下：图3-4 分析结果显示图误码秒（ES）表示出现误码的秒数在整个测试时间段中所占的百分比。
在图3-4中表示出现误秒的百分比为23%。
严重误码秒（SES）表示在可用时间内，误码率超过10-3的秒在整个测试时间段中所占的百分比。
在图3-4中表示严重误码秒为2%。
劣化分（DGM）表示在可用时间内，误码率超过10-4的分钟在整个测试时间段中所占的百分比。
在图3-4中为0%。
不可用时间（UAT）表示在整个测试的时间段中，不可用时间所占的百分比。
在图3-4中为80%。
3.4.2 各种状态的显示图3-5 状态显示图仪表在开机后，有关的运行状态均会显示在液晶显示器上。
主要有速率等级、码型图案类型、运行状态、显示误码/误码率的状态、声响、定时打印、LCD背光、内部电池电能等状态。
速率等级根据型号的不同可为2Mb、8Mb、34Mb，分别表示正在测试的速率等级为2048kbit/s、8448kbit/s、34368kbit/s。
码型图案可提供PRBS15（对34Mb为PRBS23）、AIS、1000、USER。
表示仪表发出的信号码型图案分别为215-1（对34Mb为223-1）伪随机码、AIS码、1000码、16Bit人工码。
误码/误码率状态根据用户的选择可为Cur、Max、Acc，这时显示的误码（BE）、误码率（BER）分别为当前（Current）、最大（Maximum）和累计（Accumulated）之值。
运行状态标志显示Run 时表示仪表正在进行测试，显示Stop表示仪表停止测试。
状态/调整图标共有8个，如图3-6所示。
图3-6 状态/调整图标各个图标的意义分别如下：码型图案调整标志。
当光标在此图标上时，每按一次Select“∨”键，码型图案将按照PRBS15（或PRBS23）、AIS、1000、USER的顺序依次改变。
当光标在此图标上时，按下Select“∨”键后，将出现修改插入误码方式/码型图案/16Bit人工码（USER）内容的菜单，供用户进行相关内容的修改设置。
启动打印图标。
当光标在此图标上时，按下Select“∨”键后，如果打印机已经连接好，则打印机将把当前的测试结果打印出来。
设置定时打印有效/数据清零图标。
当光标在此图标上时，按下Select“∨”键后，将出现设置定时打印时间和数据清零菜单。
在此菜单中，用户可以设置定时打印间隔或进行数据清零操作。
如果设置了定时打印操作并从该菜单中退出后，该标志将变为第二种形式。
实时时间设置图标。
当光标在此图标上，并按下Select“∨”键时，将进入实时日期、时间设置菜单，进行实时日期、时间设定。
声响设置标志。
当光标在此图标下，并同时按下Select“∨”时，该图标形式将在这两种之间转换，前一种为声响“开”状态，后一种是声响“关”状态。
在声响“开”状态有效时，如遇到失步、无信号、误码等情况，则仪表内蜂鸣器将发出告警声。
液晶显示器背光开关状态图标。
当光标在此图标上，并同时按下Select“∨”时，该图标形式将在这两种之间转换，前一种为背光“关”状态，后一种是背光“开”状态。
仪表内部电池状态指示/关机图标。
如有外接电源或仪表内部电池电能正常，则显示第一种图标，如无外接电源切仪表内部电池电能基本耗尽时，将出现第二种标志，这个过程是仪表自动完成的，不需要用户操作。
当光标在此图标上，并同时按下Select“∨”时，则仪表进行关机操作。
3.4.3 告警状态的显示本节内容需参阅图3-2按键及接口示意图。
1. 无信号（No Signal(4)）如果信号中断或过弱，信号中断指示灯将会变亮，如果此时声响开关为“开”状态，则蜂鸣器将同时发出告警声。
2. AIS（AIS(5)）当接收到AIS信号时，此灯将会变亮。
3. 失步（No Sync(6)）当检测到失步时，此灯将会变亮，如果此时声响开关为“开”状态，则蜂鸣器将同时发出告警声。
4. 误码（Bit Error(7)）当检测到误码时，此灯将会变亮，如果此时声响开关为“开”状态，则蜂鸣器将同时发出告警声。
3.5 操作说明本节涉及到接口、键盘部分的说明时，请参照图3-2及说明。
3.5.1 开机、关机将外接电源插头插入图3-2所示的（18）接口中，如果用仪表内部电池，则不必接入外接电源。
按下“电源开”键然后松开，仪表电源即可接通，这时液晶显示器将出现显示，表示开机正常。
按下“电源开”键同时将对仪表进行复位操作。
关机有两种方式，第一种为按下“电源关”键即可关机；第二种方式为软开关方式，具体操作为按SetUp键，这时应可看到光标在图标区域上，再按Select“＞”移动光标到图标凸或凸上，最后按下Select“∨”，仪表会自动切断电源，达到关机的目的。
