误码仪连接方法

PCM 2M误码仪使用指导书
华为技术有限公司版权所有侵权必究
修订记录
目录
1仪表接线 (5)
2仪表设置 (5)
3从仪表指示灯的情况判断故障 (5)
关键词：
PCM 2M误码仪
摘要：
本文主要介绍了PCM 2M误码仪使用方法，供参考。

缩略语清单：
无。

参考资料清单
无。

PCM 2M误码仪使用指导书
1 仪表接线
连接误码仪，Rx接设备Tx，Tx接设备Rx。

2 仪表设置
设置输出码型：
按Setup键，移动屏幕右下角光标，用“＞”按键移动光标到“”处，
按“V”切换，直到屏幕底码型选择变为PRBS15。

设置测试结果：
按BE/BER键，屏幕中央BE后可轮换显示“CUR”、“MAX”、“ACC”
字样，仪表当前一秒内误码，最大误码，累计误码。

测试时选择“ACC”。

开始/停止：
按Start/Stop开始测试，屏幕右上有显示“RUN”，再按一下Start/Stop停
止测试，屏幕右上角显示“Stop”。

注意：测试时一定要求按Start，开始进行测试。

3 从仪表指示灯的情况判断故障
NO Signal灯亮，表示无2M信号进入仪表或信号过弱，可能Rx、Tx接反，
或设备无输出，Rx线断。

NO Sync灯亮，表示2M业务不通，可能仪表Tx线断或设备有问题。

Bit Error亮表示设备有误码。

AIS，设备发送AIS。

说明：可以先对仪表自环检查设置。

误码仪的使用说明
1将误码仪电源及收发两根线接好。

2 按下Power 左边的红色按钮，打开误码仪。

3 若误码仪的液晶显示屏显示如下类似界面：下
00 21：42：27 Stop
BE 0 ACC
BER 0.0E—12 * * * *
2Mb PRBS15 * * * *
则说明误码仪各项设置均正确，并且液晶显示屏下面的四个指示灯均熄灭，此时将Start/Stop左边的按钮按一下，开始计数即可。

其各行解释和调节方法如下：
第一行00 21：42：27 Stop 从左到右依次为：天小时：分钟：秒钟, Stop表示当前计数状态为停止，可按一下Start/Stop 旁边的按钮使其处于运行壮态Run。

第二行BE 0 ACC BE表示误码，0表示误码个数，ACC 表示误码统计，可通过按BE/BER 键找到另外两个选项Cur Max。

第三行BER 0.0E—12 BER表示误码率，0.0E—12显示当前的误码率。

第四行2Mb PRBS15 2Mb 表示速率, PRBS15表示当前使用的码型，可通过依次按Start/Stop键，Set Up键，Select左边的> 键，使液晶显示器上的光标停在右下角图案区的第一个图案上,再按∨键可选到PRBS15 选项。

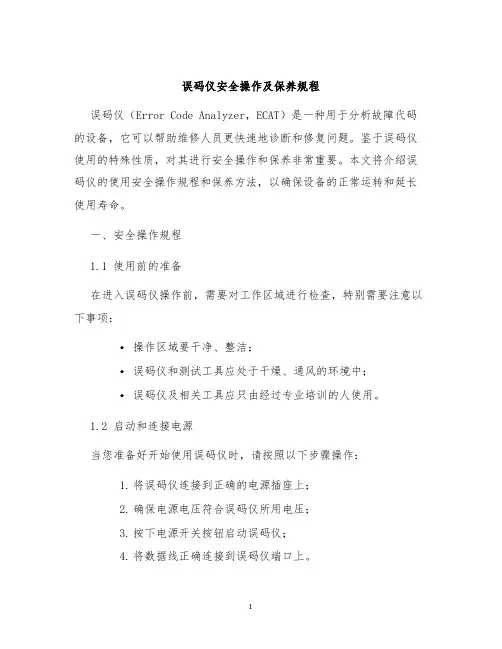

误码仪安全操作及保养规程误码仪（Error Code Analyzer，ECAT）是一种用于分析故障代码的设备，它可以帮助维修人员更快速地诊断和修复问题。

鉴于误码仪使用的特殊性质，对其进行安全操作和保养非常重要。

本文将介绍误码仪的使用安全操作规程和保养方法，以确保设备的正常运转和延长使用寿命。

一、安全操作规程1.1 使用前的准备在进入误码仪操作前，需要对工作区域进行检查，特别需要注意以下事项：•操作区域要干净、整洁；•误码仪和测试工具应处于干燥、通风的环境中；•误码仪及相关工具应只由经过专业培训的人使用。

1.2 启动和连接电源当您准备好开始使用误码仪时，请按照以下步骤操作：1.将误码仪连接到正确的电源插座上；2.确保电源电压符合误码仪所用电压；3.按下电源开关按钮启动误码仪；4.将数据线正确连接到误码仪端口上。

1.3 操作和维护误码仪在使用误码仪的过程中，请务必遵守以下操作和维护规程：1.如有必要更换测量电缆线；2.不要移动或振动误码仪；3.如果您使用误码仪的过程中发现任何问题，请立即停止使用。

1.4 关机及存储在停止使用误码仪后，请执行以下步骤：1.按下关机按钮，确保误码仪完全关闭；2.将误码仪和相关测试工具存放在清洁干燥的地方。

二、误码仪保养方法2.1 清洁误码仪需要定期清洁，以确保其运行顺畅。

如下所述，应每隔一定时间进行以下清洁：1.使用干燥软布或吸尘器轻轻刷除表面的灰尘和污渍。

2.用清洁溶液擦拭设备表面，并在擦拭稀释的洗涤液后用干布擦干。

务必避免使用化学洗涤液。

2.2 检查除了定期清洁外，还应定期检查误码仪设备的硬件和软件系统是否正常运行。

检查项包括：1.电源是否通过了电器测试。

2.测试工具和测量线是否符合规格。

3.检查软件是否正常工作。

4.检查仪器和仪器线路的接合处是否有损伤或松动。

2.3 维护在保养误码仪时，如下所述的活动应定期维护：1.充满电池。

2.将误码仪存储在干净、干燥的地方。

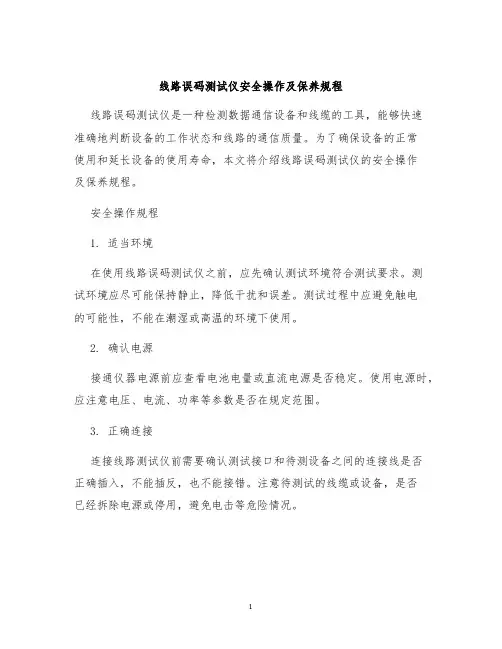

线路误码测试仪安全操作及保养规程线路误码测试仪是一种检测数据通信设备和线缆的工具，能够快速准确地判断设备的工作状态和线路的通信质量。

为了确保设备的正常使用和延长设备的使用寿命，本文将介绍线路误码测试仪的安全操作及保养规程。

安全操作规程1. 适当环境在使用线路误码测试仪之前，应先确认测试环境符合测试要求。

测试环境应尽可能保持静止，降低干扰和误差。

测试过程中应避免触电的可能性，不能在潮湿或高温的环境下使用。

2. 确认电源接通仪器电源前应查看电池电量或直流电源是否稳定。

使用电源时，应注意电压、电流、功率等参数是否在规定范围。

3. 正确连接连接线路测试仪前需要确认测试接口和待测设备之间的连接线是否正确插入，不能插反，也不能接错。

注意待测试的线缆或设备，是否已经拆除电源或停用，避免电击等危险情况。

4. 防潮防尘线路误码测试仪有几个重要的电子元器件，不可渗水或进入灰尘。

使用后，应注意清洗内部元器件和接口。

在对设备进行维护和保养的时候，应注意防止损伤内部元件。

保养规程1. 清洁维护如线路误码测试仪被污染，应立即停用。

对仪器的机箱、显示屏、键盘等进行定期清洁，可用清洁干净的湿布擦拭或者使用专业的清洁剂。

对带电元器件进行保养时，应注意保护人员的安全，避免受到电击。

2. 保护温度线路误码测试仪应储存在干燥，通风，阴凉的地方。

在运输和使用过程中，应防止受到明显的机械震动和冲击，保护设备不受碰撞。

在高温场合下应避免设备长期放置，避免设备由于高温膨胀而损坏。

3. 均衡充电线路误码测试仪使用锂离子电池或镍氢电池，每次使用完毕后都应该充电。

应分别使用专用的充电器进行充电，不能使用不相适应的充电器。

为了确保电量足够，应根据实际情况，定期充电并使用电池保护系统。

结论线路误码测试仪是一种可靠的设备，能检测数据通信设备和线缆的工作状态。

在使用过程中，应遵守安全规程，确保设备的正常使用和人员的安全。

在保养过程中，应定期进行清洁，防止水和灰尘进入设备。

2M误码仪实用操作及保养说明一、规格说明1.前面板、状态告警指示灯液晶显示器2.液晶显示器分为三个部分，如上图所示。

3.按键常见技术指标二、比特率:2048Kb/s ± 50ppm接口：标配75ohm, 高阻，选配：120ohm输入灵敏度：0 ~ - 43dB线路编码：HDB3帧型：无帧，P31,P31C,P30,P30C内部测试序列：伪随机序列: 2^11-1(PR11), 2^15-1(PR15) 固定码: 0000(SPACE),1111(MARK),1010(ALT)告警检测和插入：LOS, AIS,LOF, RA误码插入：Single, 10E-3, 10E-6测试标准：G.821，G.826,M.2100单时隙监听：除Ts0外任意单个时隙时钟源选择：内部时钟(Internal)，接收回复时钟(Receive)存储:99条电源：4节5号电池或外接电源尺寸：200mm(L) * 100mm(W) * 44mm(H)三、操作说明1.初步操作利用快捷键可以从任何界面直接进入到另以完成屏幕打印、利用快捷键还可结果打一个界面；印、键盘锁定等功能。

显示时，按键，液任何界面中，当功能扩展键快捷菜单，如图3.2晶显示器的左下角会弹出所示，键快捷菜单自动利再按用光标移动键把光标移或F1键选择键盘锁定到所需选项，按ENTER键或直接进入测试设置、当前结果、设置存取、结果存取或仪表设置界面。

端口设置 2.端口设置2.1 Tx/Rx1/DATA．相应选项自动无效）（接口方式为同向64kbit/s时，64kbit/s是接口方式为2Mbit/s和同向时的界面，左边表示发送端口的设置，右边表示接收端口的设置，各栏代表的含义如图2.1所示。

工作方界面说接发送接口方接口方信号形信号形数据端数据端信号端时钟方测试图测试图①图案极信号码型信号码型②图案极性时隙选择时隙选择图2.1 Tx/Rx1端口设置说明RS449X.21、是接口方式为V.35、V.24同步、图2.2右边表示接时的界面，左边表示发送端口的设置，所示。

误码仪的使用说明
1将误码仪电源及收发两根线接好。

2 按下Power 左边的红色按钮，打开误码仪。

3 若误码仪的液晶显示屏显示如下类似界面：下
00 21：42：27 Stop
BE 0 ACC
BER 0.0E—12 * * * *
2Mb PRBS15 * * * *
则说明误码仪各项设置均正确，并且液晶显示屏下面的四个指示灯均熄灭，此时将Start/Stop左边的按钮按一下，开始计数即可。

其各行解释和调节方法如下：
第一行00 21：42：27 Stop 从左到右依次为：天小时：分钟：秒钟, Stop表示当前计数状态为停止，可按一下Start/Stop 旁边的按钮使其处于运行壮态Run。

第二行BE 0 ACC BE表示误码，0表示误码个数，ACC 表示误码统计，可通过按BE/BER 键找到另外两个选项Cur Max。

第三行BER 0.0E—12 BER表示误码率，0.0E—12显示当前的误码率。

第四行2Mb PRBS15 2Mb 表示速率, PRBS15表示当前使用的码型，可通过依次按Start/Stop键，Set Up键，Select左边的> 键，使液晶显示器上的光标停在右下角图案区的第一个图案上,再按∨键可选到PRBS15 选项。

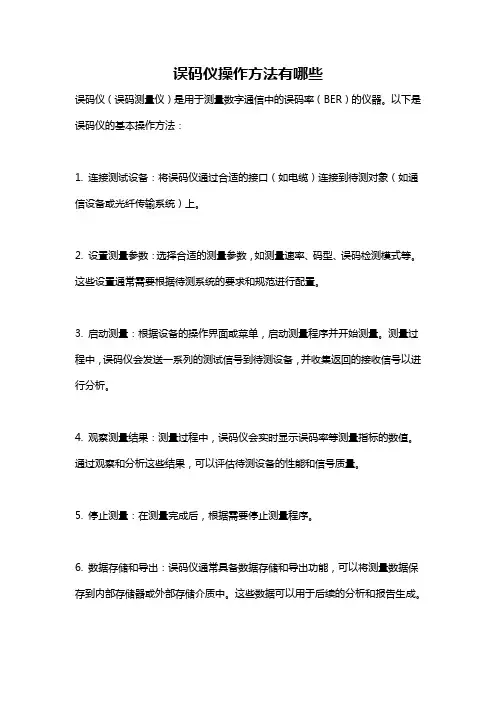

误码仪操作方法有哪些
误码仪（误码测量仪）是用于测量数字通信中的误码率（BER）的仪器。

以下是误码仪的基本操作方法：
1. 连接测试设备：将误码仪通过合适的接口（如电缆）连接到待测对象（如通信设备或光纤传输系统）上。

2. 设置测量参数：选择合适的测量参数，如测量速率、码型、误码检测模式等。

这些设置通常需要根据待测系统的要求和规范进行配置。

3. 启动测量：根据设备的操作界面或菜单，启动测量程序并开始测量。

测量过程中，误码仪会发送一系列的测试信号到待测设备，并收集返回的接收信号以进行分析。

4. 观察测量结果：测量过程中，误码仪会实时显示误码率等测量指标的数值。

通过观察和分析这些结果，可以评估待测设备的性能和信号质量。

5. 停止测量：在测量完成后，根据需要停止测量程序。

6. 数据存储和导出：误码仪通常具备数据存储和导出功能，可以将测量数据保存到内部存储器或外部存储介质中。

这些数据可以用于后续的分析和报告生成。

7. 维护和校准：定期校准误码仪以确保测量结果的准确性。

此外，根据设备的要求，可能需要进行维护和保养工作。

需要注意的是，具体的操作方法可能会因误码仪的品牌、型号以及待测系统的要求而有所差异。

在操作误码仪之前，建议参考设备的使用手册或联系厂商获取准确的操作指南。

******光电股份有限公司SHENZHEN ****** CO.，LTD新仪器设备操作规程OPERATING RULE OFNEW INSTRUMENT & FACILITY项目名称/产品型号：SUBJCT（MODEL）：BERT V8误码仪项目阶段：SUBJCT PHASE：拟制/日期：PREPARED BY/DATE：2008-7-28审核/日期：CHECKED BY/DATE：批准/日期：APPROVED BY/DATE：第一部分BERT V8误码仪特性及功能介绍1.1 介绍该系统用于模块性能测试，由程控光衰减器、光功率计、示波器、测试板搭建的测试系统，可以测试模块灵敏度、突发时间、突发眼图、时钟眼图测试。

1.2 设备工作条件采用交流220V供电，USB接口或者串口连接PC控制使用。

第二部分BERT V8误码仪测试系统操作规程2.1目的提高测试效率,降低生产成本2.5开机前检查1）检查电源是否连接正确，USB线是否连接PC。

2）按照测试功能检查误码仪与示波器、测试板的连接。

2.6开机程序无特殊要求,设备开机稳定1分钟后,再启动软件2.7操作顺序1）开机完毕后，运行测试软件。

2）选择测试内容。

灵敏度测试、突发。

3）按软件提示进行测试。

2.8关机程序1）先退出软件程序。

2）然后关机和各仪器1、光发电收IN+灵敏度（内/外时钟）OUT-输出电眼图155.52MHz时钟源程控光衰减器测试板DCA PCO I2、光发电收IN-灵敏度（内/外时钟）（时钟是否要换极性？换掉） OUT+输出电眼图3、电发电收灵敏度（内外时钟;怎么方便怎么用） 光眼图155.52MHz 时钟源程控光衰减器/光功率计 测试板DUT DCA PCO I 155.52MHz 时钟源4、电发光收灵敏度？（测试光源的光收，也有外部时钟）5、突发时间（ON/OFF ），突发眼图（内外时钟；突发眼图） RFIN 电平测试155.52MHz 时钟源程控光衰减器/光功率计PCO I测试板（光源）155.52MHz 时钟6、时钟眼图测试 （内外时钟）2.8 BERTV8 固件的烧录BERTV8 固件的烧录BOOT 固件的烧录 1，硬件链接图：PCUSB 连接线U-EC5BERT10pin 数据连接线2.烧录器介绍：烧录器使用说明：下载BOOT 固件使用新华龙电子U-EC5适配器软件—Silicon-C8051F 编程器V5.11.打开烧录软件，如果硬件没有连接或连接有问题，将提示如下界面：155.52MHz 时钟源 DCA PC按要求连接好硬件并打开BERT的电源，点击是，进入烧录界面，如下：点击“装入”快捷键或双击“文件”菜单在弹出的子菜单点击“装入HEX文件”，弹出选择框，显示如下：找到BERTV8/V6—BOOT.hex文件后选择该文件。
