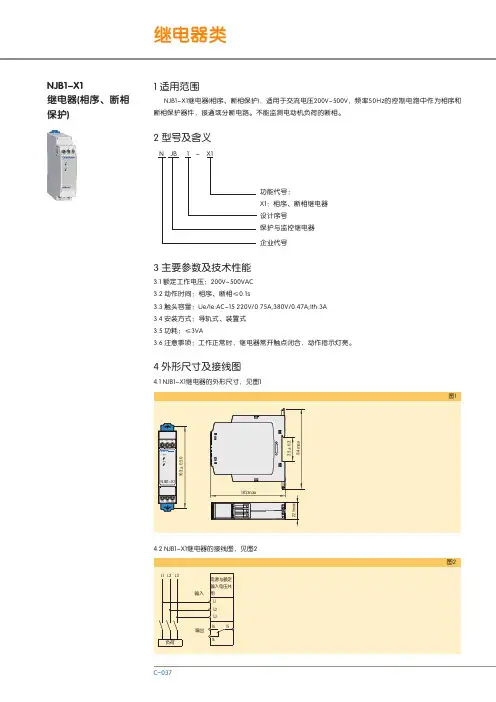

断相与相序继电器

NJB1-X1
继电器(相序、断相保护)
1 适用范围
NJB1-X1，适用于交流电压200V~500V，频率50Hz的控制电路中作为相序和断相保护器件，接通或分断电路。

不能监测电动机负荷的断相。

继电器(相序、断相保护)2 型号及含义
N JB 1 - X1
设计序号
企业代号
功能代号：
X1：相序、断相继电器 保护与监控继电器3 主要参数及技术性能
4 外形尺寸及接线图
3.1 额定工作电压：200V~500VAC 3.2 动作时间：相序、断相≤0.1s
3.3 触头容量：Ue/Ie:AC-15 220V/0.75A,380V/0.47A;Ith:3A 3.4 安装方式：导轨式、装置式3.5 功耗：≤3VA
3.6 注意事项：工作正常时，继电器常开触点闭合，动作指示灯亮。

4.1 NJB1-X1继电器的外形尺寸，见图1
4.2 NJB1-X1继电器的接线图，见图2
继电器类
-C 037。

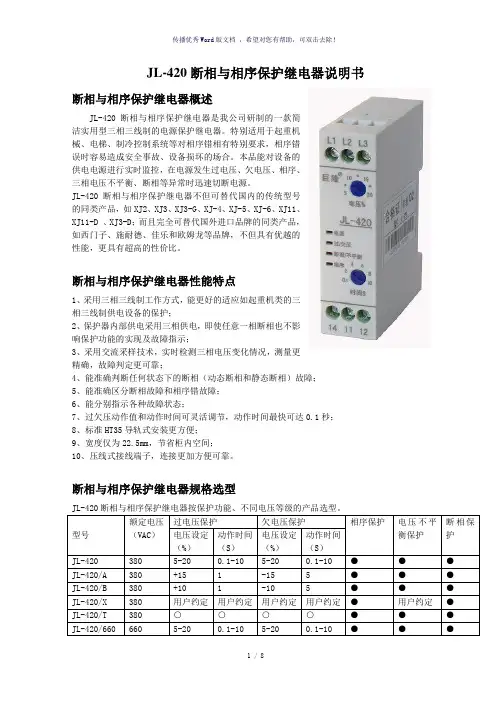

JL-420断相与相序保护继电器说明书断相与相序保护继电器概述JL-420断相与相序保护继电器是我公司研制的一款简洁实用型三相三线制的电源保护继电器。

特别适用于起重机械、电梯、制冷控制系统等对相序错相有特别要求，相序错误时容易造成安全事故、设备损坏的场合。

本品能对设备的供电电源进行实时监控，在电源发生过电压、欠电压、相序、三相电压不平衡、断相等异常时迅速切断电源。

JL-420断相与相序保护继电器不但可替代国内的传统型号的同类产品，如XJ2、XJ3、XJ3-G、XJ-4、XJ-5、XJ-6、XJ11、XJ11-D 、XJ3-D；而且完全可替代国外进口品牌的同类产品，如西门子、施耐德、佳乐和欧姆龙等品牌，不但具有优越的性能，更具有超高的性价比。

断相与相序保护继电器性能特点1、采用三相三线制工作方式，能更好的适应如起重机类的三相三线制供电设备的保护；2、保护器内部供电采用三相供电，即使任意一相断相也不影响保护功能的实现及故障指示；3、采用交流采样技术，实时检测三相电压变化情况，测量更精确，故障判定更可靠；4、能准确判断任何状态下的断相（动态断相和静态断相）故障；5、能准确区分断相故障和相序错故障；6、能分别指示各种故障状态；7、过欠压动作值和动作时间可灵活调节，动作时间最快可达0.1秒；8、标准HT35导轨式安装更方便；9、宽度仅为22.5mm，节省柜内空间；10、压线式接线端子，连接更加方便可靠。

断相与相序保护继电器规格选型型号额定电压（VAC）过电压保护欠电压保护相序保护电压不平衡保护断相保护电压设定（%）动作时间（S）电压设定（%）动作时间（S）JL-4203805-200.1-105-200.1-10●●●JL-420/A380+151-155●●●JL-420/B380+101-105●●●JL-420/X380用户约定用户约定用户约定用户约定●用户约定●JL-420/T380○○○○●●●JL-420/6606605-200.1-105-200.1-10●●●●表示具有该功能○表示不具有该功能产品选型举例如用户需要全部保护功能（过电压保护、欠电压保护、缺相保护（断相保护）、三相电压不平衡保护、相序保护），使用于380V电压的断相与相序保护继电器，并且要求过欠电压保护动作门限值及动作时间可调节，那所选择的产品型号，应该为JL-420断相与相序保护继电器。

断相与相序保护继电器工作原理及接线图解电气自动化控制网断相与相序保护继电器是一种用于工业自动化控制三相电路中的器件。

这种断相与相序保护继电器，内部安装三根相线的取样电路，特别是一些要求不可随便调相的行车或者机床正反转中。

这种结构的保护器，在三相交流电路中作过欠压、断相保护及不可逆转传动设备中作相序保护，具有性能可靠，适用范围广，使用方便等特点。

该系列保护器按图接入电源控制回路，即能起到保护作用，当正常运行的三相电路中，任何一相熔断器开路或者是低压供电线路有断相时，内部的继电器受控于集成电路芯片输出信号，可以迅速的动作，控制交流接触器的线圈，将交流接触器的触头切断，这样就使主电路的3×380V电源没有电源到达被控制的负载电机上，从而达到交流接触器主触头动作,对负载进行断相保护。

其实，这种断相与相序保护继电器它是集成了相序保护，通过继电器来扩大控制交流接触器线圈的一种装置，出厂设计有状态指示灯，一般指示灯亮则说明它工作正常，如果指示灯不亮，则说明断相了或者说的相序出现问题了。

⚡断相保护接线时注意，一般交流电的三根相线分为L1、L2、L3，需要将它们分别接到断相与相序继电器的1、2、3接线端中，如果初次接线，它的指示灯不亮，可以将三相电源端之间任意一相对调一下即可，当接线正确，指示灯常亮。

如果正常使用时，出现断相或者是有一相的线电压< 85%的问题时，保护器是要可靠动作的，动作时间< 2 s。

这种相序保护器还可以鉴别三相电压不平衡，如果三相电源中任意一相电压与另两相电压之间的不对称度满足下式时，保护器可靠动作，动作时间< 2s。

这种断相与相序继电器的输出有5、6、7、8四个接线端子，5、6为一组常开触点，7、8为一组常闭触点，一般都使用5、6接线端子为控制交流接触器的线圈用，而它的7、8一般作为故障报警的喇叭控制使用，只是一种提示音给人们的提示。

断相与相序保护继电器
一般情况下，设备安装完成后，电动机的转向是固定的，。

如果由于某种原因，导致相序变化电动机反转会将会使设备无法正常工作甚至损坏。

相序保护就是为了防止这类事故发生。

相序保护可采用相序继电器，当电路中相序与指定相序不符时，相序继电器将触发动作，切断控制电路的电源从而达到切断电动机电源、保护电动机的目的。

1、断相与相序保护继电器用途：断相保护器是为了保护电机，相序保护器是为了相线之间调换位置改变相序。

2、断相保护器又称电机断相保护器或者电源源相保护器，一般多用在三相电机电路上，如果缺少一路电，电机扭力会变小，转子转速会下降，从而导致其它两路电流增大，烧毁电机绕组起原理就是通过不同手段，对三相电进行监控，如有断路情况，就会自动切断电源，避免烧毁绕组，由于科技发展迅速，断相保护器的类型，有通过监测各路电压控制通断的，有监测各路电流进行控制的。

3、相序保护继电器是一种智能型电源保护器件，采用微控制器和数字处理技术，集电压显示、过欠压保护、缺相保护和相序保护功能于一体，中文液晶显示，具有操作简便、体积小巧、可靠性高等特点。

可广泛应用于各种相序保护继电器系统，替代传统的相序继电器和过欠压保护器。

相序保护器接线不需要其他配件，上端三个接线点接三相电源的火线。

下端只有触点控制，没有内部电源，需要外部电源，通常使用相序保护器的触点控制中间继电器的吸合，再通
过中间继电器的触点控制总电源接触器。

相序不对或断相，相序保护器触点动作，中间继电器线圈动作，断开总电源接触器的控制回路。

使整个设备的动力电源断开。

三相的断相与相序保护继电器通常是与电机控制电路一起应用的，参考附图：。

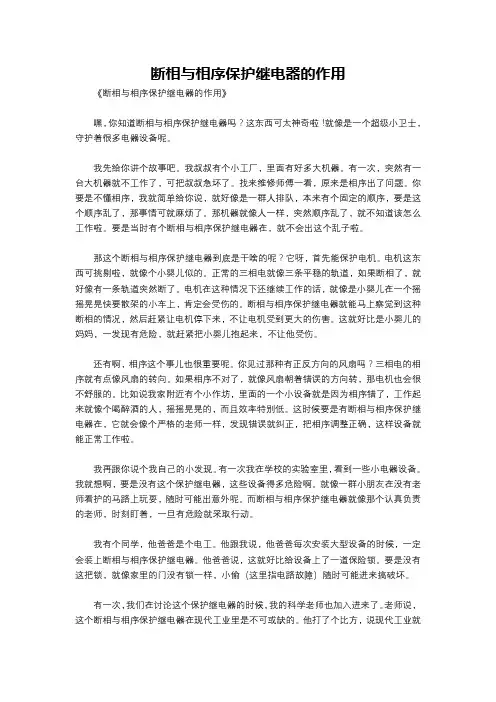

断相与相序保护继电器的作用《断相与相序保护继电器的作用》嘿，你知道断相与相序保护继电器吗？这东西可太神奇啦！就像是一个超级小卫士，守护着很多电器设备呢。

我先给你讲个故事吧。

我叔叔有个小工厂，里面有好多大机器。

有一次，突然有一台大机器就不工作了，可把叔叔急坏了。

找来维修师傅一看，原来是相序出了问题。

你要是不懂相序，我就简单给你说，就好像是一群人排队，本来有个固定的顺序，要是这个顺序乱了，那事情可就麻烦了。

那机器就像人一样，突然顺序乱了，就不知道该怎么工作啦。

要是当时有个断相与相序保护继电器在，就不会出这个乱子啦。

那这个断相与相序保护继电器到底是干啥的呢？它呀，首先能保护电机。

电机这东西可挑剔啦，就像个小婴儿似的。

正常的三相电就像三条平稳的轨道，如果断相了，就好像有一条轨道突然断了。

电机在这种情况下还继续工作的话，就像是小婴儿在一个摇摇晃晃快要散架的小车上，肯定会受伤的。

断相与相序保护继电器就能马上察觉到这种断相的情况，然后赶紧让电机停下来，不让电机受到更大的伤害。

这就好比是小婴儿的妈妈，一发现有危险，就赶紧把小婴儿抱起来，不让他受伤。

还有啊，相序这个事儿也很重要呢。

你见过那种有正反方向的风扇吗？三相电的相序就有点像风扇的转向。

如果相序不对了，就像风扇朝着错误的方向转，那电机也会很不舒服的。

比如说我家附近有个小作坊，里面的一个小设备就是因为相序错了，工作起来就像个喝醉酒的人，摇摇晃晃的，而且效率特别低。

这时候要是有断相与相序保护继电器在，它就会像个严格的老师一样，发现错误就纠正，把相序调整正确，这样设备就能正常工作啦。

我再跟你说个我自己的小发现。

有一次我在学校的实验室里，看到一些小电器设备。

我就想啊，要是没有这个保护继电器，这些设备得多危险啊。

就像一群小朋友在没有老师看护的马路上玩耍，随时可能出意外呢。

而断相与相序保护继电器就像那个认真负责的老师，时刻盯着，一旦有危险就采取行动。

我有个同学，他爸爸是个电工。

X J系列断相与相序保护继电器符合标准：GB/T14048.5产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。

-1-1 用途及适应范围XJ 系列断相与相序保护继电器(以下简称继电器)适应于交流50Hz , 电压三相380V 的电力系统中, 作三相交流电源的断路、相序、三相不平衡故障状态的保护控制之用。

产品符合GB/T 14048.5标准的要求。

2 型号及其含义额定工作电压改型或派生品种设计系号断相与相序保护继电器-/XJ 33 正常工作条件3.1 周围空气气温度-5℃至+40℃，且24小时内平均温度不超过+35℃。

3.2 海拔高度:不超过2000m 。

3.3 湿度:安装地点空气相地湿度在最高温度为+40℃时不超过50%；在较低的温度下可允许有较高的相对湿度，由于温度变化发生在产品上的凝露应采取特殊措施。

3.4 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃存在的地方。

3.5 安装类别:Ⅱ。

3.6 污染等级:3。

3.7 防护等级:IP20。

3.8 在有防雨雪设备及没有充满水蒸气的地方。

3.9 在无显著摇动、冲击的振动的地方。

:-2-4 主要技术数据4.1 额定工作电压：AC 50Hz 三相380V 。

4.2 辅助电路使用类别：AC -15。

4.3 辅助触头：1常开，1常闭。

4.4 额定发热电流(Ith )：5A 。

4.5 额定工作电流：0.95A 。

4.6 保护器适用于不间断工作制。

4.7 电寿命：100000次。

4.8 保护性能4.8.1 断相保护：在产品1、2、3接线端和三相电源端之间任意一相断相且有线电压＜85%Ue ，保护器可靠动作。

4.8.2 三相电压不平衡保护：三相电源中任意一相电压与另两相电压之间的不对称度满足 ×100%≥8%~13%时，保护器可靠动作。

4.8.3 相序保护：将三相电源A 、B 、C 分别接到保护器接线端1、2、3后，保护器认定相序。

XJ3型断相与相序保护继电器怎么接线？2张实物接线图一看
就懂
朋友们大家好，今天我们来说一下断相与相序保护继电器，它的作用从名字上就可以看出来，断相、错相保护，有的系列还有过欠压保护、三相不平衡保护等。

工作原理：相序正确且电压正常时，经阻容降压后的电压最大，电压信号驱动执行检测机构动作，继电器工作，常开点闭合控制电路导通。

断相或错相时，经阻容元件降压后的电压偏低，电压信号不足以驱动执行机构动作，所以继电器保持初始状态，常开点断开，控制电路断电。

继电器
分为继电器部分和底座部分，首先我们来看一下电路图
电路图
123接ABC三相，5和6是一组常开点，我们需要把这组常开点串入控制电路中，7和8是一组常闭点，可以接报警装置，当ABC三相通电时，常开点闭合常闭点断开。

看不懂电路图也没关系，老规矩，俵哥给大家上实物接线图。

主电路
ABC三相相序要正确，接入123三个检测点。

控制部分
控制部分是在自锁电路的基础上，串了继电器的常开点5和6，当
三相电源通电的时候，这组常开点就会闭合。

自锁电路才算完成。

5和6的位置是不唯一的，可以和接触器的A1串联也可以和A2串联。

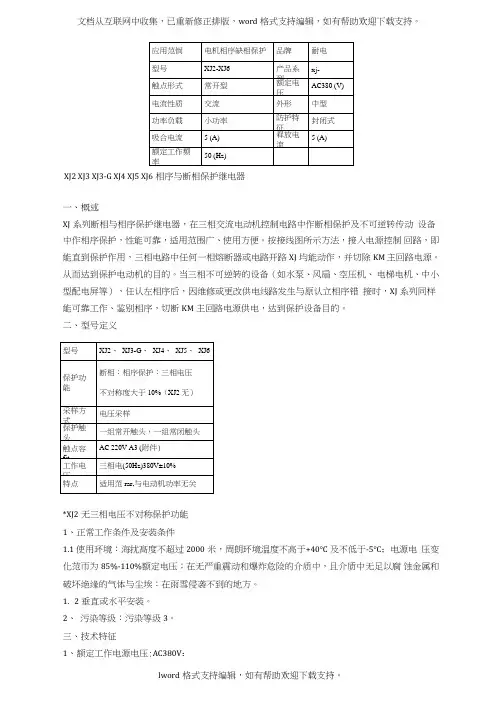

XJ2 XJ3 XJ3-G XJ4 XJ5 XJ6相序与断相保护继电器
一、概述
XJ系列断相与相序保护继电器，在三相交流电动机控制电路中作断相保护及不可逆转传动设备中作相序保护，性能可靠，适用范围广、使用方便。

按接线图所示方法，接入电源控制回路，即能直到保护作用，三相电路中任何一相熔断器或电路开路XJ均能动作，并切除KM 主回路电源。

从而达到保护电动机的目的。

当三相不可逆转的设备（如水泵、风扇、空压机、电梯电机、中小型配电屏等），任认左相序后，因维修或更改供电线路发生与原认立相序错接时，XJ系列同样能可靠工作、鉴别相序，切断KM主回路电源供电，达到保护设备目的。

二、型号定义
*XJ2无三相电压不对称保护功能
1、正常工作条件及安装条件
1.1使用环境：海扰髙度不超过2000米，周朗环境温度不高于+40°C及不低于-5°C；电源电压变化范帀为85%-110%额定电压；在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃：在雨雪侵袭不到的地方。

1.2垂直或水平安装。

2、污染等级：污染等级3。

三、技术特征
1、额定工作电源电压:AC380V：
lword格式支持编辑，如有帮助欢迎下载支持。

2、电寿命：M10X104次：
3、机械寿命：2100X104次:
4、触点容量:AC380V 3A：
5、三相不平衡率：＞10%；
6、功耗：W3眼
四、接线图
2word格式支持编辑，如有帮助欢迎下载支持。

XJ 系列断相与相序保护继电器XJ3、XJ5系列断相与相序保护继电器(以下简称保护器)，适用于交流50Hz，电压三相380V 的电力系统中，作为线路的断相、相序、三相电压不平衡故障状态的保护之用。

符合标准：GB/T 14048.5。

1 产品概述2 产品命名规则3 主要技术参数XJ □ □额定工作电压设计序号：3、5断相与相序保护继电器3.1 主要技术参数（见表1）3.2 保护性能3.2.1 断相保护：在产品1、2、3接线端和三相电源端之间任意一相断相且有一线电压<85%Ue，保护器可靠动作，动作时间<2s。

3.2.2三相电压不平衡保护：三相电源中任意一相电压与另两相电压之间的不对称度满足下式时，保护器可靠动作，动作时间<2s。

3.2.3相序保护：将三相电源A、B、C 分别接到保护器接线端子1、2、3后，保护器认定相序，如果任意调换一相电源，保护器可靠动作，动作时间<2s。

3.2.4 动作状态指示式中：Umax 为三相电压最大值，Umin 为三相电压最小值。

表1Umax - Umin×100%≥8%~13%Umax 148控制电器控制电器XJ 系列断相与相序保护继电器3.3 抗干扰耐受能力（见表2）表24 正常工作条件和安装条件5 外形及安装尺寸和接线方式4.1 周围空气温度：-25℃～＋40℃，且其24h 内平均温度值不超过＋35℃。

4.2 海拔高度：不超过2000m。

4.3 湿度：安装地点的空气相对湿度在最高温度为＋40℃时不超过50％，在较低的温度下可允许有较高的相对湿度，由于温度变化发生在产品上的凝露应采取特殊措施。

4.4 污染等级：3。

4.5 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及严重存在导电尘埃的地方。

4.6 在有防雨雪设备及没有充满水蒸汽的地方。

4.7 在无显著摇动、冲击和振动的地方。

4.8 安装类别：Ⅱ。
