电源相序保护器的工作原理及状况电源相序保护器的工作原理是通过检测电源A、B、C相的相序,并与设定值进行比较,一旦发现相序错误,则会立即切断电源供电,以保护负载设备的安全运行。
一般来说,电源相序保护器的检测过程主要包括以下几个步骤:1.采集电源相电压信号:电源相序保护器通过电压传感器采集三相电源的电压信号。
2.信号处理:经过放大、滤波等处理后,将电源相电压信号转换成数字信号。
3.相序比较:将采集到的电源相电压信号与设定的相序标准进行比较,判断电源相序是否正确。
4.切断电源:当检测到电源相序错误时,电源相序保护器会触发切断开关,切断电源供电。
电源相序保护器主要包括检测部分和保护部分两个部分。
检测部分用于采集、处理和比较电源相电压信号,而保护部分则用于触发切断开关,以切断电源供电。
电源相序保护器通常还会配备指示灯或显示屏,用于显示当前的相序状态和故障信息,方便运维人员进行监测和维护。
除了以上工作原理外,电源相序保护器还具有以下几个特点:1.灵敏、快速:电源相序保护器的检测和触发过程非常灵敏,能够在几个毫秒内完成,快速切断电源供电。
2.高可靠性:电源相序保护器采用可靠的电路设计和稳定的元器件,具有较高的可靠性和稳定性,能够在长时间运行中保持正常工作。
3.安全稳定:电源相序保护器能够有效地检测和保护电气设备免受电源相序错误的影响,确保负载设备的安全运行。
4.易于安装和使用:电源相序保护器通常是小型、紧凑的装置,安装方便,使用简单。
只需将其与电源线路连接,并进行设定即可正常使用。
总之,电源相序保护器通过检测电源相序,并与设定值进行比较,切断电源供电,以保护负载设备免受电源相序错误的影响。
它在电气设备的安全运行中起着重要的作用,值得广泛应用。

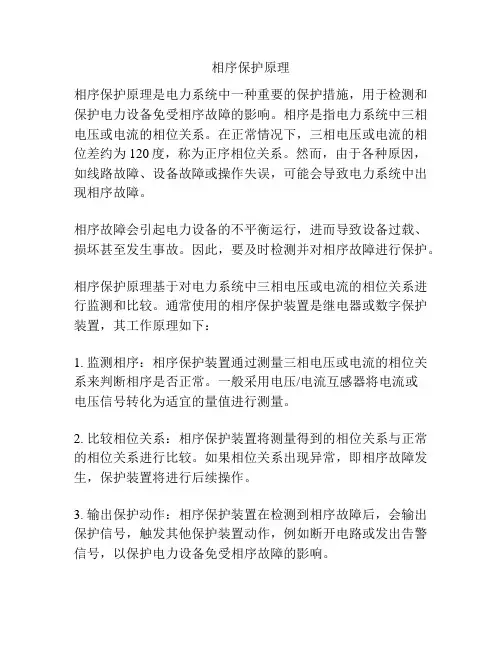

相序保护原理
相序保护原理是电力系统中一种重要的保护措施,用于检测和保护电力设备免受相序故障的影响。
相序是指电力系统中三相电压或电流的相位关系。
在正常情况下,三相电压或电流的相位差约为120度,称为正序相位关系。
然而,由于各种原因,如线路故障、设备故障或操作失误,可能会导致电力系统中出现相序故障。
相序故障会引起电力设备的不平衡运行,进而导致设备过载、损坏甚至发生事故。
因此,要及时检测并对相序故障进行保护。
相序保护原理基于对电力系统中三相电压或电流的相位关系进行监测和比较。
通常使用的相序保护装置是继电器或数字保护装置,其工作原理如下:
1. 监测相序:相序保护装置通过测量三相电压或电流的相位关系来判断相序是否正常。
一般采用电压/电流互感器将电流或
电压信号转化为适宜的量值进行测量。
2. 比较相位关系:相序保护装置将测量得到的相位关系与正常的相位关系进行比较。
如果相位关系出现异常,即相序故障发生,保护装置将进行后续操作。
3. 输出保护动作:相序保护装置在检测到相序故障后,会输出保护信号,触发其他保护装置动作,例如断开电路或发出告警信号,以保护电力设备免受相序故障的影响。
相序保护原理的关键在于快速准确地检测相序故障,并及时采取必要的措施进行保护。
同时,相序保护装置还要能够排除正常的相位变化引起的误动作,以保证系统的可靠性和稳定性。
因此,在设计和应用相序保护装置时,需要考虑电力系统的工作条件、负载特性和设备的运行状况等因素,以确保保护装置的可靠性和适用性。

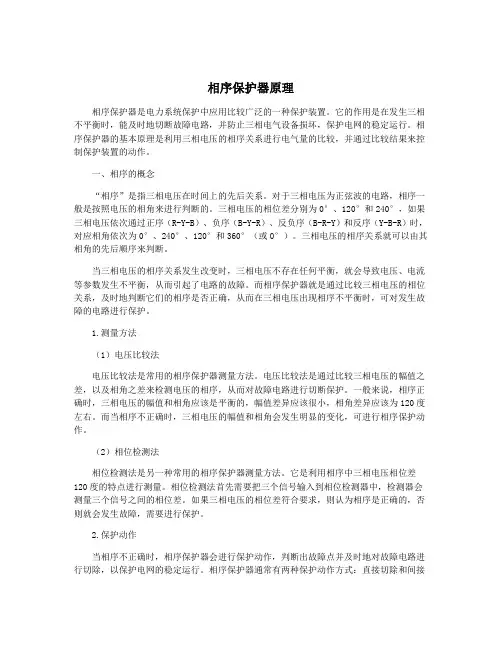

相序保护器原理相序保护器是电力系统保护中应用比较广泛的一种保护装置。
它的作用是在发生三相不平衡时,能及时地切断故障电路,并防止三相电气设备损坏,保护电网的稳定运行。
相序保护器的基本原理是利用三相电压的相序关系进行电气量的比较,并通过比较结果来控制保护装置的动作。
一、相序的概念“相序”是指三相电压在时间上的先后关系。
对于三相电压为正弦波的电路,相序一般是按照电压的相角来进行判断的。
三相电压的相位差分别为0°、120°和240°,如果三相电压依次通过正序(R-Y-B)、负序(B-Y-R)、反负序(B-R-Y)和反序(Y-B-R)时,对应相角依次为0°、240°、120°和360°(或0°)。
三相电压的相序关系就可以由其相角的先后顺序来判断。
当三相电压的相序关系发生改变时,三相电压不存在任何平衡,就会导致电压、电流等参数发生不平衡,从而引起了电路的故障。
而相序保护器就是通过比较三相电压的相位关系,及时地判断它们的相序是否正确,从而在三相电压出现相序不平衡时,可对发生故障的电路进行保护。
1.测量方法(1)电压比较法电压比较法是常用的相序保护器测量方法。
电压比较法是通过比较三相电压的幅值之差,以及相角之差来检测电压的相序,从而对故障电路进行切断保护。
一般来说,相序正确时,三相电压的幅值和相角应该是平衡的,幅值差异应该很小,相角差异应该为120度左右。
而当相序不正确时,三相电压的幅值和相角会发生明显的变化,可进行相序保护动作。
(2)相位检测法相位检测法是另一种常用的相序保护器测量方法。
它是利用相序中三相电压相位差120度的特点进行测量。
相位检测法首先需要把三个信号输入到相位检测器中,检测器会测量三个信号之间的相位差。
如果三相电压的相位差符合要求,则认为相序是正确的,否则就会发生故障,需要进行保护。
2.保护动作当相序不正确时,相序保护器会进行保护动作,判断出故障点并及时地对故障电路进行切除,以保护电网的稳定运行。

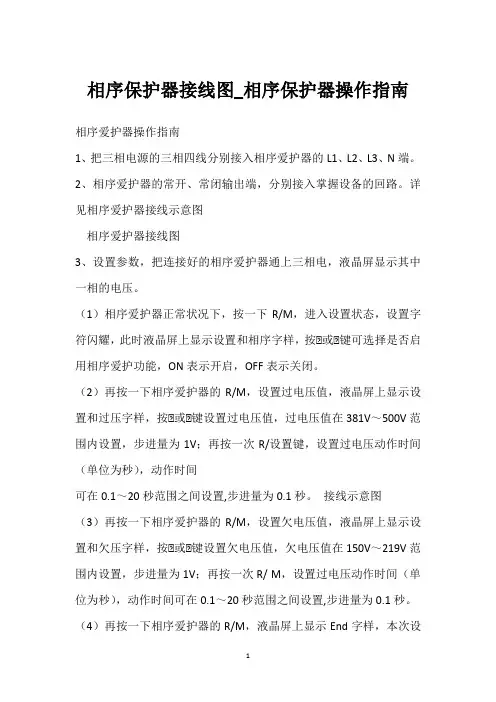

相序保护器接线图_相序保护器操作指南相序爱护器操作指南1、把三相电源的三相四线分别接入相序爱护器的L1、L2、L3、N端。
2、相序爱护器的常开、常闭输出端,分别接入掌握设备的回路。
详见相序爱护器接线示意图相序爱护器接线图3、设置参数,把连接好的相序爱护器通上三相电,液晶屏显示其中一相的电压。
(1)相序爱护器正常状况下,按一下R/M,进入设置状态,设置字符闪耀,此时液晶屏上显示设置和相序字样,按▲或▲键可选择是否启用相序爱护功能,ON表示开启,OFF表示关闭。
(2)再按一下相序爱护器的R/M,设置过电压值,液晶屏上显示设置和过压字样,按▲或▲键设置过电压值,过电压值在381V~500V范围内设置,步进量为1V;再按一次R/设置键,设置过电压动作时间(单位为秒),动作时间可在0.1~20秒范围之间设置,步进量为0.1秒。
接线示意图(3)再按一下相序爱护器的R/M,设置欠电压值,液晶屏上显示设置和欠压字样,按▲或▲键设置欠电压值,欠电压值在150V~219V范围内设置,步进量为1V;再按一次R/ M,设置过电压动作时间(单位为秒),动作时间可在0.1~20秒范围之间设置,步进量为0.1秒。
(4)再按一下相序爱护器的R/M,液晶屏上显示End字样,本次设置完成。
(5)当相序爱护器发生电源过压、欠压、缺相、错相、不平衡等故障时,液晶屏上分别闪耀显示过压、欠压、缺相、相序、不平衡等字样,假如故障时间超过设置的动作时间,过压、欠压、缺相、相序、不平衡等字样保持常亮,同时显示故障时的电压值,这时输出触点转换。
(6)由于相序爱护器缺相、错相故障属于不行自动恢复性故障;故发生缺相、错相故障时,相序爱护器能记忆自锁。
即使平安切断相序爱护器工作电源,也会存储故障信息;只有在排解缺相、错相故障后,按R/设置键,相序爱护器才能复位。
而发生过压、欠压故障后,假如线路电压又恢复了正常设置电压范围,相序爱护器能自动恢复。
也可按R/设置键手动恢复。

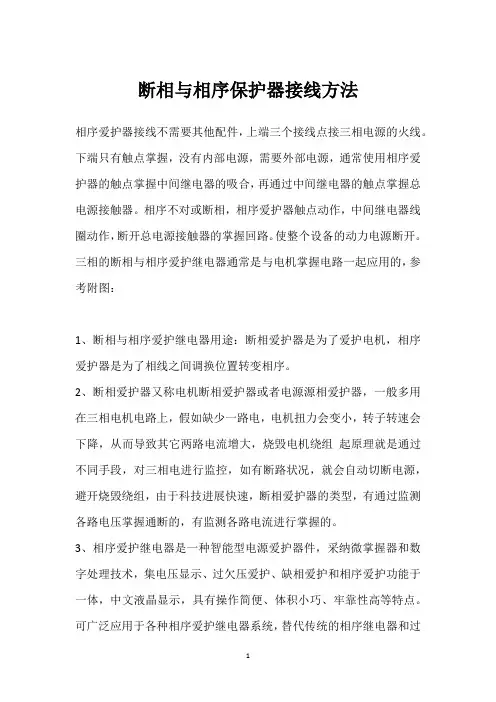

断相与相序保护器接线方法
相序爱护器接线不需要其他配件,上端三个接线点接三相电源的火线。
下端只有触点掌握,没有内部电源,需要外部电源,通常使用相序爱护器的触点掌握中间继电器的吸合,再通过中间继电器的触点掌握总电源接触器。
相序不对或断相,相序爱护器触点动作,中间继电器线圈动作,断开总电源接触器的掌握回路。
使整个设备的动力电源断开。
三相的断相与相序爱护继电器通常是与电机掌握电路一起应用的,参考附图:
1、断相与相序爱护继电器用途:断相爱护器是为了爱护电机,相序爱护器是为了相线之间调换位置转变相序。
2、断相爱护器又称电机断相爱护器或者电源源相爱护器,一般多用在三相电机电路上,假如缺少一路电,电机扭力会变小,转子转速会下降,从而导致其它两路电流增大,烧毁电机绕组起原理就是通过不同手段,对三相电进行监控,如有断路状况,就会自动切断电源,避开烧毁绕组,由于科技进展快速,断相爱护器的类型,有通过监测各路电压掌握通断的,有监测各路电流进行掌握的。
3、相序爱护继电器是一种智能型电源爱护器件,采纳微掌握器和数字处理技术,集电压显示、过欠压爱护、缺相爱护和相序爱护功能于一体,中文液晶显示,具有操作简便、体积小巧、牢靠性高等特点。
可广泛应用于各种相序爱护继电器系统,替代传统的相序继电器和过
欠压爱护器。
相序保护器原理和接线相序保护器是一种用于电气系统中的保护装置,用于监测三相电源的相序是否正确,并在相序错误的情况下切断电源以避免电气设备受到损坏。
相序保护器可以广泛应用于发电厂、变电站、电力系统和工业设备等领域,保护电气设备免受相序错误带来的危害。
相序保护器的工作原理是通过监测电源切换器的相位关系来确定相序是否正确。
它通常由电位器、电路、继电器和触点等组成。
当电源切换引线相位关系正确时,相序保护器不会产生任何操作;而当相位关系错误时,相序保护器会产生一个输出信号,通过触点控制继电器开关来切断电源。
相序保护器的接线通常包括三个主要部分:电源输入端、负载输出端和触点接线端。
电源输入端通常包括A相、B相和C相三个引线,用于接入三相电源。
负载输出端通常包括A相、B相和C相三个引线,用于接入电气设备的三相线路。
触点接线端通常包括正常工作触点和信号反馈触点,用于进行相序保护器的控制和监测。
接线时,首先将电源输入端的A相、B相和C相引线与三相电源的对应引线相连,确保正确接线。
然后将负载输出端的A相、B相和C相引线与电气设备的对应引线相连,确保正确接线。
最后,将触点接线端的正常工作触点和信号反馈触点与继电器、控制电路等设备相连,以实现相序保护器的正常操作和监测。
总之,相序保护器通过监测电源的相位关系来判断相序是否正确,并在相序错误时切断电源,以保护电气设备的安全运行。
在接线时,需要确保正确连接电源输入端、负载输出端和触点接线端,以确保相序保护器能够正常工作。
相序保护器在电力系统中起着重要的作用,能够提高电气设备的可靠性和安全性。
断相与相序保护继电器工作原理及接线图解电气自动化控制网断相与相序保护继电器是一种用于工业自动化控制三相电路中的器件。
这种断相与相序保护继电器,内部安装三根相线的取样电路,特别是一些要求不可随便调相的行车或者机床正反转中。
这种结构的保护器,在三相交流电路中作过欠压、断相保护及不可逆转传动设备中作相序保护,具有性能可靠,适用范围广,使用方便等特点。
该系列保护器按图接入电源控制回路,即能起到保护作用,当正常运行的三相电路中,任何一相熔断器开路或者是低压供电线路有断相时,内部的继电器受控于集成电路芯片输出信号,可以迅速的动作,控制交流接触器的线圈,将交流接触器的触头切断,这样就使主电路的3×380V电源没有电源到达被控制的负载电机上,从而达到交流接触器主触头动作,对负载进行断相保护。
其实,这种断相与相序保护继电器它是集成了相序保护,通过继电器来扩大控制交流接触器线圈的一种装置,出厂设计有状态指示灯,一般指示灯亮则说明它工作正常,如果指示灯不亮,则说明断相了或者说的相序出现问题了。
⚡断相保护接线时注意,一般交流电的三根相线分为L1、L2、L3,需要将它们分别接到断相与相序继电器的1、2、3接线端中,如果初次接线,它的指示灯不亮,可以将三相电源端之间任意一相对调一下即可,当接线正确,指示灯常亮。
如果正常使用时,出现断相或者是有一相的线电压< 85%的问题时,保护器是要可靠动作的,动作时间< 2 s。
这种相序保护器还可以鉴别三相电压不平衡,如果三相电源中任意一相电压与另两相电压之间的不对称度满足下式时,保护器可靠动作,动作时间< 2s。
这种断相与相序继电器的输出有5、6、7、8四个接线端子,5、6为一组常开触点,7、8为一组常闭触点,一般都使用5、6接线端子为控制交流接触器的线圈用,而它的7、8一般作为故障报警的喇叭控制使用,只是一种提示音给人们的提示。

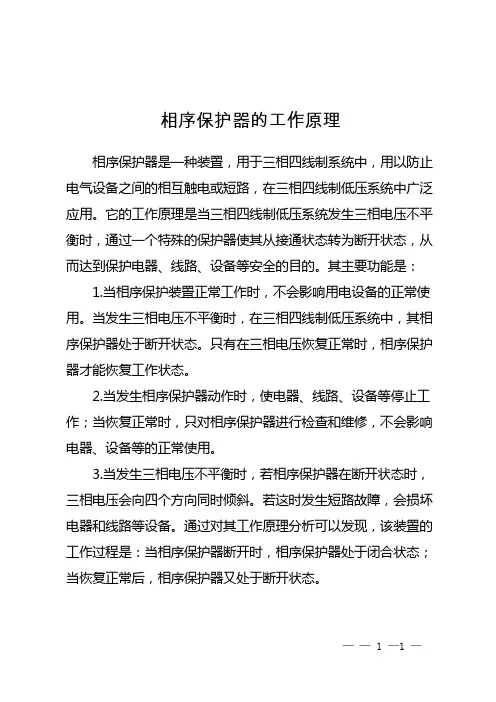

相序保护器的工作原理
相序保护器是一种装置,用于三相四线制系统中,用以防止电气设备之间的相互触电或短路,在三相四线制低压系统中广泛应用。
它的工作原理是当三相四线制低压系统发生三相电压不平衡时,通过一个特殊的保护器使其从接通状态转为断开状态,从而达到保护电器、线路、设备等安全的目的。
其主要功能是:
1.当相序保护装置正常工作时,不会影响用电设备的正常使用。
当发生三相电压不平衡时,在三相四线制低压系统中,其相序保护器处于断开状态。
只有在三相电压恢复正常时,相序保护器才能恢复工作状态。
2.当发生相序保护器动作时,使电器、线路、设备等停止工作;当恢复正常时,只对相序保护器进行检查和维修,不会影响电器、设备等的正常使用。
3.当发生三相电压不平衡时,若相序保护器在断开状态时,三相电压会向四个方向同时倾斜。
若这时发生短路故障,会损坏电器和线路等设备。
通过对其工作原理分析可以发现,该装置的工作过程是:当相序保护器断开时,相序保护器处于闭合状态;当恢复正常后,相序保护器又处于断开状态。
—— 1 —1 —。

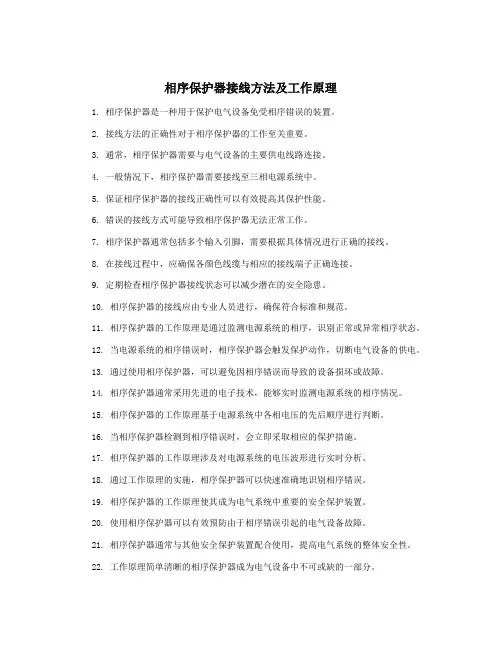

相序保护器接线方法及工作原理1. 相序保护器是一种用于保护电气设备免受相序错误的装置。
2. 接线方法的正确性对于相序保护器的工作至关重要。
3. 通常,相序保护器需要与电气设备的主要供电线路连接。
4. 一般情况下,相序保护器需要接线至三相电源系统中。
5. 保证相序保护器的接线正确性可以有效提高其保护性能。
6. 错误的接线方式可能导致相序保护器无法正常工作。
7. 相序保护器通常包括多个输入引脚,需要根据具体情况进行正确的接线。
8. 在接线过程中,应确保各颜色线缆与相应的接线端子正确连接。
9. 定期检查相序保护器接线状态可以减少潜在的安全隐患。
10. 相序保护器的接线应由专业人员进行,确保符合标准和规范。
11. 相序保护器的工作原理是通过监测电源系统的相序,识别正常或异常相序状态。
12. 当电源系统的相序错误时,相序保护器会触发保护动作,切断电气设备的供电。
13. 通过使用相序保护器,可以避免因相序错误而导致的设备损坏或故障。
14. 相序保护器通常采用先进的电子技术,能够实时监测电源系统的相序情况。
15. 相序保护器的工作原理基于电源系统中各相电压的先后顺序进行判断。
16. 当相序保护器检测到相序错误时,会立即采取相应的保护措施。
17. 相序保护器的工作原理涉及对电源系统的电压波形进行实时分析。
18. 通过工作原理的实施,相序保护器可以快速准确地识别相序错误。
19. 相序保护器的工作原理使其成为电气系统中重要的安全保护装置。
20. 使用相序保护器可以有效预防由于相序错误引起的电气设备故障。
21. 相序保护器通常与其他安全保护装置配合使用,提高电气系统的整体安全性。
22. 工作原理简单清晰的相序保护器成为电气设备中不可或缺的一部分。
23. 相序保护器的工作原理要求其能够快速准确地判断电源系统的相序状态。
24. 通过工作原理的实现,相序保护器可以实现快速的故障诊断和应急切断。
25. 相序保护器的工作原理需要依靠精密的电子元件和电路设计来实现。
断相相序保护器的工作原理Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】一般情况下,电动机工作的接线顺序是有规定的,如果由于某种原因,导致相序发生错乱,电动机将无法正常工作甚至损坏。
相序保护就是为了防止这类事故发生。
相序保护可采用相序继电器,当电路中相序与指定相序不符时,相序继电器将触发动作,切断控制电路的电源从而达到切断电动机电源、保护电动机的目的。
R1~R3、电容C1和氖泡N B组成三相交流电相序检测电路。
由于C1的移相作用,当电源按图中A、B、C相序接入时,氖泡发光,而逆相序如A、C、B 接入时,氖泡则不亮。
当按下启动按钮QA时,交流电经C2降压、VD1和VD2整流、DW稳压及C3滤波后得到12V直流电压,加在由继电器K、光敏电阻CDS和开关管V组成的保护执行电路上。
如果此时相序为A、B、C顺序,则氖泡发光,与氖泡封装在一起的CDS受光照后呈现很低的阻抗,V便得到基极偏流而导通,K吸合,K1接通交流接触器C的控制回路,C吸合,电动机启动运转。
反之,如为逆相序,则氖泡不亮,K不吸合,K1断开,电动机便不能被启动。
由此而达到保护目的。
9.温度保护在电动机电流没有超过额定值时,由于通风不良、环境温度过高、启动次数过于频繁等原因,电动机也会过热。
这种情况下用以上的过流保护或过载保护都不能解决问题,因此需要直接反映温度变化的热保护器。
温度保护通常可采用温度继电器。
温度继电器主要有双金属片和热敏电阻式两种,它们都被直接埋置在发热部位。
温度保护与过载保护都是利用温度来触发保护,但并不完全相同。
过载保护是因为电流长时间超出额定值使得继电器升温触发保护;而温度保护是由于散热不良,环境温度过高等因素使得电机过热从而触发保护。
温度保护被触发时,电动机中的电流值有可能是正常的,因此过载保护不一定会起作用。
温度保护与过载保护也是不能互相替代的。
10.漏电保护为了防止直接接触电击事故和间接接触电击事故,防止电气线路或电气设备接地故障引起电气火灾和电气设备损坏事故,低压配电系统应该具有漏电保护装置。

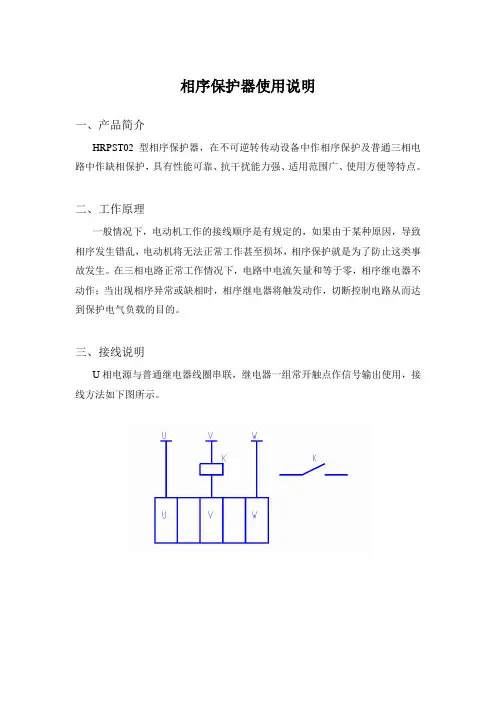

相序保护器使用说明
一、产品简介
HRPST02型相序保护器,在不可逆转传动设备中作相序保护及普通三相电路中作缺相保护,具有性能可靠、抗干扰能力强、适用范围广、使用方便等特点。
二、工作原理
一般情况下,电动机工作的接线顺序是有规定的,如果由于某种原因,导致相序发生错乱,电动机将无法正常工作甚至损坏,相序保护就是为了防止这类事故发生。
在三相电路正常工作情况下,电路中电流矢量和等于零,相序继电器不动作;当出现相序异常或缺相时,相序继电器将触发动作,切断控制电路从而达到保护电气负载的目的。
三、接线说明
U相电源与普通继电器线圈串联,继电器一组常开触点作信号输出使用,接线方法如下图所示。
用相序保护器判断三相电相序的方法
用相序保护器判断三相电相序的方法
通常利用相序保护器来判断三相电的相序,其工作原理如下:三相相序判断的基本原理:
三相电气系统中,电流的总和等于零,即Ia+Ib+Ic=0,电压的总和也等于零,即Ua+Ub+Uc=0,这是稳定的相序,只要有一个电流不等于零,或有一个电压不等于零,就是不稳定的相序。
相序保护器的工作原理:
相序保护器的工作原理是当一个相比另外两个相的电流和电压有出入时,就会触发保护器,导致保护器的继电器断开。
正常的相序应该是三相电的电压和电流的和都相等,相序保护器的设计就是检测三相之间电压和电流差别,当这个值超出设定的范围时就会触发继电器断开,从而起到保护的作用。
使用步骤:
1. 接通相序保护器,检查被测电源是否正常工作,三相电压是否均衡。
2. 将三相导线的颜色依次分别连接到相序保护器的A、B、C端口。
3. 将电源供电,如果报警灯亮,则表明相序异常。
4. 将三相电源连线依次调转一次,再次测量,如果报警灯不亮,则表明相序正确。
5. 如果报警灯仍然亮,则表明相序异常,可以检查电源是否正
常,也可以用其他方法检查。
1.
110%)Ue。
2.断相保护:在HHD5系列产品电压取样信号①、②、③前端,三相电源中任一相断相,保护器可靠的动作,起到断相保护作用(HHD5-A、B、C产品只对启动时的断相起保护作用,对工作过
程中的断相不保护)。
3.相序保护:保护器相序认定后,如果任意调换一相线,电动
机将无法启动,保护器起到相序保护作用。
4.电压不平衡保护:三相电源中任一相电压与另两相电压之间的不对称度≥13%时,保护器可靠的动作,起到保护作用(HHD5-A、B、C无此保护功能)。
5.
6.
7.
8.
9.
1.按接线图正确接线,如电动机无法启动,则保护器已进行相序鉴别,需将保护器输入的A、B、C三相电源任意换一相,电动机即能正常启动,此时保护器相序已认定。
2.HHD5系列保护继电器应在无腐蚀性气体、严重霉菌及尘埃
的场所使用和贮存。
3.HHD5-A、B继电器在不通电状态下其触点5、6断开;在正常运行状态下,其触点5、6接通;在保护状态下,其触点5、6断开。
4.
5.
6.。
相序保护原理相序保护是指在电力系统中,为了保护电力设备和线路免受故障影响,采取的一种保护措施。
其基本原理是通过测量电力系统中电流和电压的相位差,判断故障点的位置,然后采取相应的措施,保护系统的安全稳定运行。
相序保护原理是电力系统保护的重要内容之一,下面将详细介绍相序保护原理及其应用。
首先,相序保护原理是基于电力系统中各个元件之间的相位关系来实现的。
在正常情况下,电力系统中的电流和电压是按照一定的相位关系进行传输和分布的,一旦出现故障,这种相位关系就会被破坏。
相序保护利用这一点,通过对电流和电压的相位差进行测量,来判断故障点的位置,从而实现对故障的快速定位和隔离。
其次,相序保护原理的核心是相位比较和判断。
在电力系统中,各个元件之间的相位关系是固定的,一旦出现故障,就会导致相位关系的变化。
相序保护利用这种相位关系的变化,通过比较电流和电压的相位差,来判断故障点的位置。
具体来说,当故障发生时,电流和电压的相位差会发生明显的变化,通过对这种变化进行监测和比较,就可以确定故障点的位置,从而实现对故障的快速定位和隔离。
再次,相序保护原理的应用非常广泛。
在电力系统中,各种设备和线路都可能出现故障,而相序保护可以对这些故障进行有效的保护。
例如,在输电线路中,由于受到外部环境的影响,可能会出现短路和接地故障,而相序保护可以通过对电流和电压的相位差进行监测,来实现对这些故障的快速定位和隔离。
在发电机和变压器等设备中,也可以采用相序保护来实现对内部故障的保护。
总之,相序保护原理在电力系统中有着非常重要的应用价值,可以有效保护系统的安全稳定运行。
最后,相序保护原理虽然在电力系统中有着重要的应用,但是在实际应用中也存在一些问题和挑战。
例如,在故障发生时,电流和电压的相位差可能会受到负荷变化和系统运行状态的影响,从而导致相序保护的误动作。
为了解决这些问题,需要采用一些先进的相序保护装置和技术,来提高相序保护的可靠性和灵活性。
断相相序保护器的工作原理
1.电源:断相相序保护器通常由交流供电方式,直接连接到电力系统
的电源。
它可以通过变压器或电力变压器来提供所需的工作电压和电流。
2.检测电路:断相相序保护器包含一组检测电路,用于监测系统中的
电流和电压。
这些电路包括电流互感器(CT)和电压互感器(VT)。
电流
互感器用于测量系统中的电流,而电压互感器用于测量系统中的电压。
3.相序检测:断相相序保护器将测量到的电流和电压信号与事先设定
的标准进行比较,以确定系统的相序。
如果相序不正确,断相相序保护器
将触发警报,以提醒操作员系统存在相序问题。
4.相序恢复:一旦断相相序保护器检测到相序错误,它将采取相应的
措施来纠正问题。
这通常涉及到切断系统中受影响的电路或设备,以防止
进一步的损害。
5.警报和保护:当断相相序保护器检测到相序错误时,它将触发警报,以通知操作员。
这通常通过声音或光信号来实现。
此外,断相相序保护器
还可以与其他设备或系统集成,例如控制系统或安全系统,以进一步保护
设备和系统。
总结起来,断相相序保护器的工作原理是通过测量系统中的电流和电压,检测相序的正确性,并触发警报和采取措施来保护系统。
它是电力系
统中重要的保护装置,能够减少设备损坏和系统故障的发生。
相序保护器工作原理
序列保护器(Sequence Protector,简称SP)是一种重要的限流元件,是确保负载电流达到设计要求的重要条件之一。
序列保护器可以有效限制功率设备在一段时间内允许经
历的最大负载电流等级,从而避免过大的负载电流发生而引起的故障。
序列保护器主要由熔丝、接触器、容纳熔丝等组成,当负载电流达到选定的值时,熔丝会融化,接触器断开电路,发生断路保护。
序列保护器的跳闸极限电流和断路时间,定义了序列保护器的保护特性,即其在
失去限流能力时,会在指定的电流和时间终止供电,以确保负载不受超负荷电流破坏。
序列保护器的选择安装非常重要,主要是要考虑到功率设备的负载流量,序列保
护器和负载元件连接的电路的结构,还有序列保护器的本身性能,以及序列保护器的运行
环境,等等。
一般而言,序列保护器可以分为单相和多相的,单相的只能保护一个相的电流,
而多相的可以保护多个相的电流,它们都可以有效地确保功率设备的安全运行。
单相序列保护器的工作原理是:当预设好的回路电流值超过序列保护器所设定的
断路电流值,就会触发断路器的弹簧头部扳机,此时就会伴随击穿烧断熔丝等一系列操作
而触发序列保护器的作动。
多相序列保护器的工作原理类似,当存在多个相位负载时,多相序列保护器会依
次监测各相位的电流,当任一可调盘内超出设定值时,就会触发断路器的弹簧头部扳机,
此时就会伴随击穿烧断熔丝等一系列操作而触发序列保护器的作动。
因为序列保护器都是在受害电路中安装,并对电路所受的最大负载有保护作用,
所以使用序列保护器可以有效地保护整个电路,从而确保机器的运行安全。
相序保护器接线方法及工作原理一、相序保护器的接线方法相序保护器是一种用于保护电力系统中三相电源的设备,常用于电力变压器、发电机和电动机等设备的保护。
其接线方法主要包括电流互感器的接线和电压互感器的接线。
1. 电流互感器接线电流互感器(CT)是相序保护器的重要组成部分,用于测量电流信号并将其传递给保护装置。
在接线时,需要将电流互感器的一次侧接入电源系统的三相线路中,而将二次侧接入保护装置。
对于电力变压器和发电机等设备,一般采用带有CT接线盒的接线方式。
在接线时,需要注意保护装置的接线方式,一般有星形和三角形两种方式,需要根据具体情况选择合适的接线方式。
2. 电压互感器接线电压互感器(VT)用于测量电源系统的电压信号,并将其传递给保护装置。
在接线时,需要将电压互感器的一次侧接入电源系统的三相线路中,而将二次侧接入保护装置。
与电流互感器不同的是,电压互感器的接线方式较为简单,一般采用星形接线方式,即将电压互感器的二次侧中性点接地,而将其他两相接入保护装置。
二、相序保护器的工作原理相序保护器主要通过监测电源系统中的相序情况来实现保护功能,当电源系统中出现相序错误时,相序保护器将会触发保护装置,切断电源系统,以避免设备的损坏。
相序保护器的工作原理可以简单描述为以下几个步骤:1. 电源系统的测量:相序保护器通过电流互感器和电压互感器测量电源系统的电流和电压信号,并将其转化为相应的电信号。
2. 相序检测:相序保护器通过比较电流和电压信号的相位差来检测电源系统的相序情况。
当电源系统的相序正确时,电流和电压信号的相位差为120度,而当相序错误时,相位差将会偏离120度。
3. 相序保护:当相序保护器检测到电源系统的相序错误时,它将会触发保护装置,切断电源系统,以避免设备的损坏。
同时,相序保护器还会发出警报信号,提醒操作人员进行处理。
三、总结相序保护器是一种用于保护电力系统中三相电源的设备,其接线方法包括电流互感器的接线和电压互感器的接线。
HHD5系列断相与相序保护继电器(以下简称保护器)适用于交流50Hz,电压380V 的供电电路中与交流接触器等开关电器组成电动机
控制电路。
当电动机的主电路出现错相、断相、电压不平衡、过欠压等非正常状态时,及时断开开关电器触头分断电动机的三相电源,快速可靠地保护电动机。
保护器采用电压取样方式,与电动机的功率大小无关,无需进行任何电流等级的整定和调整。
整机具有适用范围广,使用简单方便,性能稳定可靠等优点。
型号规格
主要技术数据
1.工作电源:三相380V 50Hz,允许波动范围为(90%~110%)Ue。
2.断相保护:在HHD5系列产品电压取样信号①、
②、③前端,三相电源中任一相断相,保护器可靠的动作,起到断相保护作用(HHD5-A、B、C产品只对启动时的断相起保护作用,对工作过程中的断相不保护)。
3.相序保护:保护器相序认定后,如果任意调换一相线,电动机将无法启动,保护器起到相序保护作用。
4.电压不平衡保护:三相电源中任一相电压与另两相电压之间的不对称度≥13%时,保护器可靠的动
作,起到保护作用(HHD5-A、B、C无此保护功能)。
5.过欠压保护:当三相电压上升或下降至设置值(5%~20%可调)Ue;保护器可靠的动作起到保
护作用(HHD5-A、B、C、D、E无此保护功能)。
6.触点容量:AC380V 5A;(HHD5-C、HHD5-F:AC380V 3A);
7.电寿命:1×105次。
8.机械寿命:1×106次。
9.安装方式:装置式。
接线图
应用电路举例
外形及安装尺寸图
使用说明
1.按接线图正确接线,如电动机无法启动,则保护
器已进行相序鉴别,需将保护器输入的A、B、C三相电源任意换一相,电动机即能正常启动,此时保护器相序已认定。
2.HHD5系列保护继电器应在无腐蚀性气体、严重霉菌及尘埃的场所使用和贮存。
3.HHD5-A、B继电器在不通电状态下其触点5、6断开;在正常运行状态下,其触点5、6接通;在保
护状态下,其触点5、6断开。
4.HHD5-C、D、E继电器在不通电状态下其触点5、6断开,7、8接通;在正常运行状态下,其触点5、6接通,7、8断开;在保护状态下,其触点5、6断开,7、8接通。
5.HHD5-F继电器在不通电状态下,其触点8、5接通,8、6断开;在正常运行状态下,其触点8、5
断开8、6接通ON、UP指示灯均亮,在保护状态下,其触点8、6断开,8、5接通,UP指示灯灭。
