2.XJ3系列断相与相序保护继电器

继电器xj3ff-参数
继电器XJ3FF是一种常用的电气控制设备，通常用于控制电路的开关和保护。

它具有许多参数，包括工作电压、额定电流、接触电阻、绝缘电阻、机械寿命等。

下面我将从多个角度详细介绍这些参数。

首先，工作电压是继电器正常工作所需的电压范围，通常为直流或交流电压。

在选择继电器时，需要确保其工作电压与实际电路的电压匹配，以确保正常工作。

其次，额定电流是指继电器能够承受的最大电流。

这个参数非常重要，因为超过额定电流可能会导致继电器过载，甚至损坏。

接下来是接触电阻，它是指继电器在闭合状态时触点之间的电阻。

低接触电阻可以确保电路传输的效率和稳定性。

绝缘电阻是指继电器在开路状态时触点和继电器外壳之间的电阻。

高绝缘电阻可以确保在高压下不会发生漏电，从而保护使用者的安全。

最后是机械寿命，这是指继电器在正常使用条件下能够持续开
关的次数。

机械寿命的长短直接影响到继电器的使用寿命和可靠性。

综上所述，继电器XJ3FF的参数包括工作电压、额定电流、接
触电阻、绝缘电阻和机械寿命等，这些参数在选择和使用继电器时
都需要充分考虑，以确保电路的正常运行和安全性。

xj3-g断相与相序保护继电器工作原理
xj3-g断相与相序保护继电器是一种用于电力系统中的保护装置，其主要工作原理是通过监测电力系统中的电压和电流来判断系统中的相位关系，从而实现对断相和相序错误的保护。

具体的工作原理如下：
1. 电源供电：保护继电器需要通过外部电源进行供电，通常为交流电源。

2. 电压和电流监测：继电器会通过电流互感器和电压互感器监测电力系统中的电压和电流波形。

3. 信号处理：继电器会对监测到的电流和电压波形进行采样和处理，以获取相位信息。

4. 相位比较：继电器会将采样到的电流和电压波形进行相位比较，判断系统中的相位关系。

5. 断相保护：如果继电器检测到一个或多个相的电压或电流波形缺失，即断相情况，继电器会发出警报信号，并根据设定的动作逻辑，触发保护动作，例如断开相应的电路或发出报警信号。

6. 相序保护：如果继电器检测到电压和电流波形的相位关系与设定的正常相序不一致，即相序错误情况，继电器也会发出警报信号，并触发保护动作，以防止设备的不正常运行或事故的发生。

总结：xj3-g断相与相序保护继电器通过监测电力系统中的电压和电流波形，并对其相位关系进行判断，实现对断相和相序错误的保护。

一旦检测到断相或相序错误情况，继电器会发出警报信号，并触发相应的保护动作。

xj3（xj3一d保护器说明书）不知道是XJ3-G不适合，还是电路中其他地方的问题。

请问，XJ3和XJ5有什。

换是可以换，这两个型号都采用模拟电路的原理设计，用的时候注意输出触点是否完全一样，XJ3-G是上电常开转常闭，故障常闭转常开。

同时需要注意，XJ3、XJ5都是.工作原理是：当三相相序正确时，经过阻容元件降压后电压较高，可以驱动检测机构动作，触点动作，比如常开接通，使串联的控制回路导通，可以正常工作。

当三相相序.我试验缺相，把xj3-g上三相线拿掉一根，常闭触点不断开。

等于就是xj3-j没起。

将电源ABC三相分别对应相序保护器的进线端（一般都用黄绿红或ABC标识）。

继电器输出端根据你的线路要求接常闭或是常开端子。

相序继电器在线路正常时，输出端.你好！断相与相序继电器XJ3 型号中的派生品种D表示多功能保护，多状态指示型。

G表示单色发光管故障指示型。

希望对你有所帮助，望采纳。

这是一款模拟技术产品，带有8个脚的插座式的，八个脚中的1、2、3 分别接入L1 L2 L3 三相线，5、6脚为常开点，接交流接触器的线圈，7、8脚为常闭点，接故障指示灯.保护是一种电器保护元件，可以借助其配置常开、常闭触点，接在用电器的控制回路里，当电源缺相或相序改变时，可以起保护作用，防止缺相烧电机或电机反转。

你的型号我不知道啊，但是相序继电器就是你输入的三相电必须按照一定的顺序输入才能正常工作，否则继电器的常开/常闭触点会动作，从而控制前面的交流接触器或断路.问一下正泰的这种型号的相序继电器正常的时候指示灯是什么颜色的，我的好。

xj3-G断相与相序保护器，一般采用亮灯为安全状态，与颜色并无鉴别意义，在断相或接线（电源）相序错相时，指示灯熄灭，控制电源被关断以保护电器。

只有进线电压，供内部检测电路工作，检测电源的相序和电压范围是否在整定范围，没有所谓的出线电压我试验缺相，把xj3-g上三相线拿掉一根，常闭触点不断开。

等于就是xj3-j没起。

断相与相序保护继电器
一般情况下，设备安装完成后，电动机的转向是固定的，。

如果由于某种原因，导致相序变化电动机反转会将会使设备无法正常工作甚至损坏。

相序保护就是为了防止这类事故发生。

相序保护可采用相序继电器，当电路中相序与指定相序不符时，相序继电器将触发动作，切断控制电路的电源从而达到切断电动机电源、保护电动机的目的。

1、断相与相序保护继电器用途：断相保护器是为了保护电机，相序保护器是为了相线之间调换位置改变相序。

2、断相保护器又称电机断相保护器或者电源源相保护器，一般多用在三相电机电路上，如果缺少一路电，电机扭力会变小，转子转速会下降，从而导致其它两路电流增大，烧毁电机绕组起原理就是通过不同手段，对三相电进行监控，如有断路情况，就会自动切断电源，避免烧毁绕组，由于科技发展迅速，断相保护器的类型，有通过监测各路电压控制通断的，有监测各路电流进行控制的。

3、相序保护继电器是一种智能型电源保护器件，采用微控制器和数字处理技术，集电压显示、过欠压保护、缺相保护和相序保护功能于一体，中文液晶显示，具有操作简便、体积小巧、可靠性高等特点。

可广泛应用于各种相序保护继电器系统，替代传统的相序继电器和过欠压保护器。

相序保护器接线不需要其他配件，上端三个接线点接三相电源的火线。

下端只有触点控制，没有内部电源，需要外部电源，通常使用相序保护器的触点控制中间继电器的吸合，再通
过中间继电器的触点控制总电源接触器。

相序不对或断相，相序保护器触点动作，中间继电器线圈动作，断开总电源接触器的控制回路。

使整个设备的动力电源断开。

三相的断相与相序保护继电器通常是与电机控制电路一起应用的，参考附图：。

xj 3继电器原理第一部分：XJ 3继电器的基本原理继电器是一种电控制设备，能够通过外部电路控制各种电气设备的开关。

XJ 3继电器是一种常用的继电器，具有以下工作原理。

1. 激励电路：XJ 3继电器需要外部激励电路来控制其动作。

通常，激励电路由电源供电，通过激励电压来控制继电器的工作。

2. 激励线圈：XJ 3继电器内部包含一个激励线圈，激励线圈是由绝缘导线制成的线圈。

当激励电流通过线圈时，会产生磁场。

3. 磁铁：XJ 3继电器的激励线圈周围环绕着一个磁铁，当激励线圈中通过激励电流时，磁铁会受到磁力作用。

4. 钳位：XJ 3继电器内部还包含一个钳位，钳位有两个状态：常闭状态和常开状态。

在继电器未激励时，钳位处于常闭状态，即继电器的输出开路；而当继电器激励后，钳位转换为常开状态，即继电器的输出闭合。

第二部分：XJ 3继电器的工作过程XJ 3继电器的工作过程可以描述如下。

1. 起始状态：当继电器未激励时，钳位处于常闭状态，继电器的输出开路。

2. 激励信号：当外部激励电路给予足够的激励电压时，激励电流通过激励线圈，产生磁场。

3. 磁力作用：激励线圈周围的磁铁受到磁力作用，发生位移，并迅速转换钳位的状态。

4. 输出变化：钳位从常闭状态转变为常开状态，继电器的输出闭合，通过外部电路控制的电气设备得以通电或断电。

第三部分：XJ 3继电器的应用领域XJ 3继电器由于其简单、可靠的工作原理，在工业控制、家用电器、通信设备等方面得到广泛应用，以下是一些常见的应用领域。

1. 自动化控制：XJ 3继电器可以用于自动化控制系统中，通过激励电路和外部传感器等配合，实现对电气设备的自动开关。

2. 电力系统：XJ 3继电器可以用于电力系统中，实现对电力开关、保护装置的远程控制。

3. 通信设备：XJ 3继电器广泛应用于通信设备中，通过控制继电器的输出状态，实现信号的转接和交换。

总结：XJ 3继电器是一种基于激励电路和磁力作用的电控制设备，能够通过外部电路控制电气设备的开关。

XJ3型断相与相序保护继电器怎么接线？2张实物接线图一看
就懂
朋友们大家好，今天我们来说一下断相与相序保护继电器，它的作用从名字上就可以看出来，断相、错相保护，有的系列还有过欠压保护、三相不平衡保护等。

工作原理：相序正确且电压正常时，经阻容降压后的电压最大，电压信号驱动执行检测机构动作，继电器工作，常开点闭合控制电路导通。

断相或错相时，经阻容元件降压后的电压偏低，电压信号不足以驱动执行机构动作，所以继电器保持初始状态，常开点断开，控制电路断电。

继电器
分为继电器部分和底座部分，首先我们来看一下电路图
电路图
123接ABC三相，5和6是一组常开点，我们需要把这组常开点串入控制电路中，7和8是一组常闭点，可以接报警装置，当ABC三相通电时，常开点闭合常闭点断开。

看不懂电路图也没关系，老规矩，俵哥给大家上实物接线图。

主电路
ABC三相相序要正确，接入123三个检测点。

控制部分
控制部分是在自锁电路的基础上，串了继电器的常开点5和6，当
三相电源通电的时候，这组常开点就会闭合。

自锁电路才算完成。

5和6的位置是不唯一的，可以和接触器的A1串联也可以和A2串联。

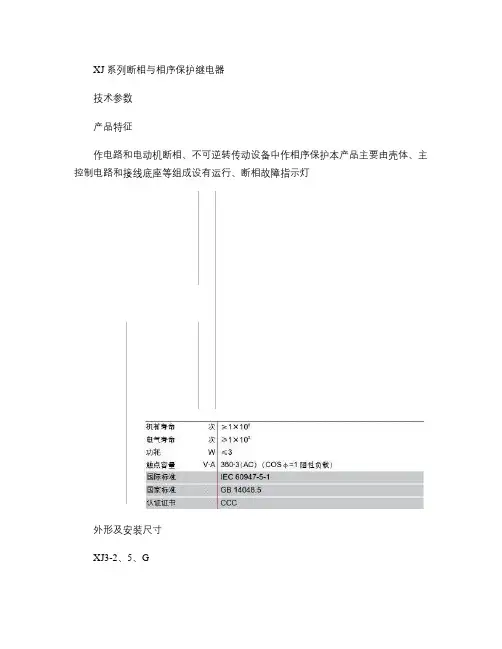

XJ 系列断相与相序保护继电器XJ3、XJ5系列断相与相序保护继电器(以下简称保护器)，适用于交流50Hz，电压三相380V 的电力系统中，作为线路的断相、相序、三相电压不平衡故障状态的保护之用。

符合标准：GB/T 14048.5。

1 产品概述2 产品命名规则3 主要技术参数XJ □ □额定工作电压设计序号：3、5断相与相序保护继电器3.1 主要技术参数（见表1）3.2 保护性能3.2.1 断相保护：在产品1、2、3接线端和三相电源端之间任意一相断相且有一线电压<85%Ue，保护器可靠动作，动作时间<2s。

3.2.2三相电压不平衡保护：三相电源中任意一相电压与另两相电压之间的不对称度满足下式时，保护器可靠动作，动作时间<2s。

3.2.3相序保护：将三相电源A、B、C 分别接到保护器接线端子1、2、3后，保护器认定相序，如果任意调换一相电源，保护器可靠动作，动作时间<2s。

3.2.4 动作状态指示式中：Umax 为三相电压最大值，Umin 为三相电压最小值。

表1Umax - Umin×100%≥8%~13%Umax 148控制电器控制电器XJ 系列断相与相序保护继电器3.3 抗干扰耐受能力（见表2）表24 正常工作条件和安装条件5 外形及安装尺寸和接线方式4.1 周围空气温度：-25℃～＋40℃，且其24h 内平均温度值不超过＋35℃。

4.2 海拔高度：不超过2000m。

4.3 湿度：安装地点的空气相对湿度在最高温度为＋40℃时不超过50％，在较低的温度下可允许有较高的相对湿度，由于温度变化发生在产品上的凝露应采取特殊措施。

4.4 污染等级：3。

4.5 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及严重存在导电尘埃的地方。

4.6 在有防雨雪设备及没有充满水蒸汽的地方。

4.7 在无显著摇动、冲击和振动的地方。

4.8 安装类别：Ⅱ。

4.9 防护等级：IP20。

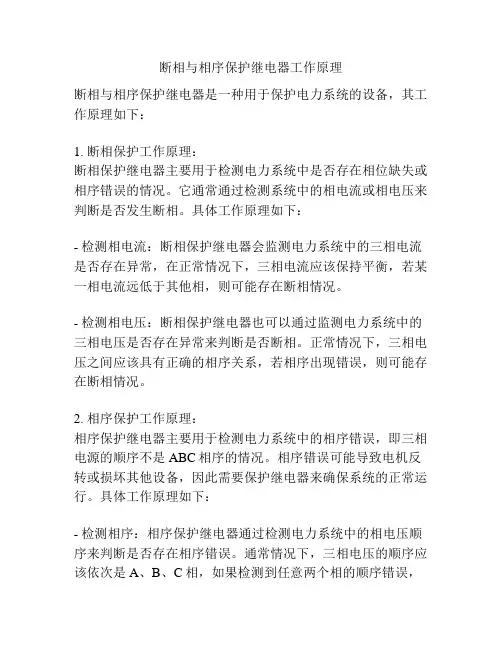

断相与相序保护继电器工作原理
断相与相序保护继电器是一种用于保护电力系统的设备，其工作原理如下：
1. 断相保护工作原理：
断相保护继电器主要用于检测电力系统中是否存在相位缺失或相序错误的情况。

它通常通过检测系统中的相电流或相电压来判断是否发生断相。

具体工作原理如下：
- 检测相电流：断相保护继电器会监测电力系统中的三相电流是否存在异常，在正常情况下，三相电流应该保持平衡，若某一相电流远低于其他相，则可能存在断相情况。

- 检测相电压：断相保护继电器也可以通过监测电力系统中的三相电压是否存在异常来判断是否断相。

正常情况下，三相电压之间应该具有正确的相序关系，若相序出现错误，则可能存在断相情况。

2. 相序保护工作原理：
相序保护继电器主要用于检测电力系统中的相序错误，即三相电源的顺序不是ABC相序的情况。

相序错误可能导致电机反转或损坏其他设备，因此需要保护继电器来确保系统的正常运行。

具体工作原理如下：
- 检测相序：相序保护继电器通过检测电力系统中的相电压顺序来判断是否存在相序错误。

通常情况下，三相电压的顺序应该依次是A、B、C相，如果检测到任意两个相的顺序错误，
则可能存在相序错误。

- 三相电压比较：相序保护继电器通常会将三相电压进行比较，根据电压的大小关系来判断相序是否正确。

如果相序错误，继电器会触发保护动作，例如切断电源或报警。

综上所述，断相与相序保护继电器通过检测电力系统中的相电流或相电压来判断是否发生断相或相序错误，并触发相应的保护动作，以保护电力系统的正常运行。

断相与相序保护电路断相与相序保护继电器工作原理断相与相序保护是电力系统中一种重要的保护方式，它能够保护电力设备和电力系统不受断相和相序错乱的影响。

断相保护主要用于保护电力系统中的三相负载设备，相序保护主要用于保护电力系统中的电动机。

断相保护和相序保护常常会被应用于同一个保护继电器中。

断相保护的工作原理是基于三相电压的不平衡程度进行判断，当电压不平衡度超过了设定的阈值时，断相保护继电器会动作，从而切断故障相的电源。

断相保护继电器通常会采用无功平衡法或负序法来判断电压不平衡的程度。

无功平衡法是一种比较常用的断相保护方法，其基本原理是通过对三相电压的有功分量和无功分量进行比较，当无功分量超过有功分量的阈值时，可以判定为断相故障，从而触发断相保护继电器。

负序法则是另一种断相保护方法，其基本原理是通过对三相电压的正序和负序分量进行比较，当负序分量超过正序分量的阈值时，可以判定为断相故障，触发断相保护继电器。

相序保护的工作原理是基于电动机的相序来进行判断，当电动机的相序错误时，相序保护继电器会动作，从而切断电机的电源。

相序保护继电器通常会采用旋转磁场法或矢量比较法来判断电动机的相序是否正确。

旋转磁场法是一种基于磁场旋转的原理来判断电动机相序的方法，在正常情况下，电动机的磁场会顺时针或逆时针旋转，当相序错误时，即磁场旋转方向与应有的方向不一致时，可以判定为相序故障，触发相序保护继电器。

矢量比较法是一种基于电流和电压之间的矢量关系来判断相序的方法，通过比较电流和电压的相位差来判断相序是否正确，当电流和电压相位差超过阈值时，可以判定为相序故障，触发相序保护继电器。

断相与相序保护电路通常由测量元件、比较元件和动作元件等组成。

测量元件用于测量电压、电流等参数，比较元件用于进行参数的比较，动作元件用于实现继电器的动作。

这些元件之间的连接关系和工作原理根据具体的保护继电器而有所不同。

总之，断相与相序保护电路通过测量电流和电压等参数，并根据预设的阈值进行比较，从而判断电力设备和电力系统是否存在断相和相序错乱故障。

断相与相序保护继电器工作原理断相保护和相序保护是电力系统中常用的继电器保护装置，用于在发生故障时保护电力设备的正常运行。

下面将分别介绍断相保护和相序保护的工作原理。

一、断相保护的工作原理：断相保护是一种保护电力设备的继电器，用于检测电力系统中是否有任一相失去电压，以及是否在出现相序错乱时切断电源。

其主要原理如下：1. 相电压监测：断相保护根据测量电压来判断系统中是否有任一相失去电压。

通常情况下，正常的电力系统应该有三相电压，相电压之间的差异不应过大。

当任一相电压低于设定的阈值时，断相保护会判断该相存在故障，并发出信号触发保护操作。

其中，阈值的选择通常依赖于具体的设备和系统要求。

2. 相序判断：断相保护还可以监测电力系统中的相序情况，以确保电气设备的正常运行。

在正常情况下，电力系统的三个相电压应该按照ABC顺序排列。

若相序发生错乱，即相序为ACB、BAC或BCA等情况，系统中的电力设备可能无法正常运行，甚至发生故障。

因此，当断相保护检测到相序错乱时，会及时切断电源，避免潜在的危险。

3. 动作时间设定：为了保护设备的可靠性和稳定性，断相保护通常设有不同的动作时间。

对于相电压的监测，只有当相电压低于阈值一段时间后方能判定为相失电，并触发保护动作。

对于相序的判断，也有一定的延时设置，以避免短暂的相序错误误动保护。

二、相序保护的工作原理：相序保护是一种保护电力设备的继电器，用于检测电力系统中的相序错误，以避免设备由于相序错乱而受到损坏。

其工作原理主要如下：1. 相序检测：相序保护通过测量电力系统中的三个相电压，并判断其是否按照ABC顺序排列，以确定相序的正确性。

通常会采用比较法或矢量法来进行相序的检测。

2. 相序错误切断：当相序保护检测到相序错误时，会立即切断电源，防止错误的相序造成电力设备的损坏。

切断电源可以通过触发断路器、开关等装置来实现。

3. 动作时间设定：为了防止误动作，相序保护通常设有一定的动作时间。

三相电源相序自动纠正及缺相保护电路刘木泉（广州市康讯动力科技有限公司 广东 广州 510110）摘 要：介绍了一种实用的相序自动纠正及缺相保护电路。

该电路使用市售的相序检测继电器制作，价格便宜，经济实用。

具有相序检测、相序自动纠正、缺相保护功能。

关键词：相位检测 相序纠正 缺相保护0 引 言三相设备(如三相压缩机、三相电机等)在使用三相电源供电时，传统的做法是通过试接来保证三相程序接入。

在试接的过程中，必然存在三相逆相接入的可能，时间虽短，但对设备亦有一定的损害。

更为严重的是：三相电源常常因雷击，外力作用而出现三相中的某相断路，造成缺相。

如果不能在运行过程中对三相设备进行缺相保护，则会使三相设备在断相情况下异常工作，轻则设备运行不正常，重则烧毁三相设备。

针对上述问题，本文提出了一种相序自动纠正及缺相保护电路。

利用检测正、反相序的相序继电器来分别控制两个按倒相方式接线的接触器，实现了自动相序识别，即当输入端的交流电相序错相时，其输出端能够将交流电的相序自动予以纠正。

如果出现缺相现象，控制电路会立即停止电动机运行或者不执行启动功能。

1 电路构成如图1所示，电路由正泰公司生产的两个型号为XJ3-G的相序保护继电器XJ1、XJ2，以及两个三相交流接触器KM1、KM2组成。

图12 电路原理分析2.1 XJ3-G的相序保护继电器功能型号为XJ3-G的相序保护继电器如图2、图3所示。

当①、②、③脚分别输入为正相序ABC、BCA、CAB时，相序保护继电器的⑤、⑥导通，⑦、⑧断开。

当①、②、③脚分别输入为逆相序CBA、ACB、BAC或者缺（断）相时，相序保 护继电器不动作，⑤、⑥保持常开，⑦、⑧保持闭合。

图2 图32.2 相序自动纠正功能如图1所示，两个相序保护继电器按正、反相序接在L1、L2、L3上。

利用检测正、反相序的相序继电器来分别控制两个按倒相方式接线的接触器，实现了自动相序识别，即当输入端的交流电相序错相时，其输出端能够将交流电的相序自动予以纠正。

JL-420断相与相序保护器说明书断相与相序保护器概述JL-420断相与相序保护器是我公司研制的一款简洁实用型三相三线制的电源保护继电器。

特别适用于起重机械、电梯、制冷控制系统等对相序错相有特别要求，相序错误时容易造成安全事故、设备损坏的场合。

本品能对设备的供电电源进行实时监控，在电源发生过电压、欠电压、相序、三相电压不平衡、断相等异常时迅速切断电源。

JL-420断相与相序保护器不但可替代国内的传统型号的同类产品，如XJ2、XJ3、XJ3-G、XJ-4、XJ-5、XJ-6、XJ11、XJ11-D 、XJ3-D；而且完全可替代国外进口品牌的同类产品，如西门子、施耐德、佳乐和欧姆龙等品牌，不但具有优越的性能，更具有超高的性价比。

断相与相序保护器性能特点1、采用三相三线制工作方式，能更好的适应如起重机类的三相三线制供电设备的保护；2、保护器内部供电采用三相供电，即使任意一相断相也不影响保护功能的实现及故障指示；3、采用交流采样技术，实时检测三相电压变化情况，测量更精确，故障判定更可靠；4、能准确判断任何状态下的断相（动态断相和静态断相）故障；5、能准确区分断相故障和相序错故障；6、能分别指示各种故障状态；7、过欠压动作值和动作时间可灵活调节，动作时间最快可达0.1秒；8、标准HT35导轨式安装更方便；9、宽度仅为22.5mm，节省柜内空间；10、压线式接线端子，连接更加方便可靠。

断相与相序保护器规格选型JL-420断相与相序保护器按保护功能、不同电压等级的产品选型。

VAC）过电压保护欠电压保护相序保护电压不平衡保护断相保护电压设定（%）动作时间（S）电压设定（%）动作时间（S）5-20 0.1-10 5-20 0.1-10 ●●●+15 1 -15 5 ●●●+10 1 -10 5 ●●●用户约定用户约定用户约定用户约定●用户约定●○○○○●●●5-20 0.1-10 5-20 0.1-10 ●●●+15 1 -15 5 ●●●+10 1 -10 5 ●●●用户约定用户约定用户约定用户约定●用户约定●○○○○●●●5-20 0.1-10 5-20 0.1-10 ●●●+15 1 -15 5 ●●●+10 1 -10 5 ●●●用户约定用户约定用户约定用户约定●用户约定●○○○○●●●5-20 0.1-10 5-20 0.1-10 ●●●+15 1 -15 5 ●●●+10 1 -10 5 ●●●用户约定用户约定用户约定用户约定●用户约定●○○○○●●●5-20 0.1-10 5-20 0.1-10 ●●●+15 1 -15 5 ●●●+10 1 -10 5 ●●●用户约定用户约定用户约定用户约定●用户约定●○○○○●●●●表示具有该功能○表示不具有该功能产品选型举例如用户需要全部保护功能（过电压保护、欠电压保护、缺相保护（断相保护）、三相电压不平衡保护、相序保护），使用于380V电压的断相与相序保护器，并且要求过欠电压保护动作门限值及动作时间可调节，那所选择的产品型号，应该为JL-420断相与相序保护器。

CXJ3-GXJ3-S注：在应用电路举例图中，当断相发生在接线端1、2、3和电源A、B、C三相之间时，保护继电器才起 保护作用。

3 主要参数及技术性能4 接线图工作电压触点数量触点容量断相与相序保护电寿命机械寿命环境温度安装方式型号保护功能过压保护(AC)欠压保护(AC)交流三相380V 50Hz 允许波动±10%1常开 1常闭Ue/Ie：AC-15 380V/0.95A Ith：5A 动作时间≤2s 51×1061×10-5℃~40℃装置式或导轨式断相 错相 三相电压不对称≥8%~13%XJ3-G ——XJ3-S过压 欠压 断相 错相 XJ3-D380V~460V 300V~380V AC 380V 50Hz1组转换1.5s~4s(可调) 2s~9s (可调)导轨安装或打孔安装35mm XJ3系列断相与相序保护继电器XJ3系列断相与相序保护继电器，在三相交流电路中作过欠压、断相保护及不可逆转传动设备中作相序保护，具有性能可靠、适用范围广、使用方便等特点。

该系列保护器按图接入电源控制回路，即能起到保护作用，三相电路中任何一相熔断器开路或供电线路有断相时XJ3立即动作，控制触头切断主电路交流接触器线圈电源，从而达到交流接触器主触头动作，对负载进行断相保护。

当三相不可逆转的设备在认定相序后，因维修或更改供电线路与原认定相序错接时，XJ3系列同样能鉴别相序可靠工作，停止对供电回路供电，达到保护设备的目的。

XJ 3 - □ / □额定电源电压 （XJ3-D型号中去除额定电源电压值） 改型(派生品种)G：单色发光管故障指示型； S：双色发光管故障指示型； D：多功能保护，多状态指示型 设计序号断相与相序保护继电器1 适用范围2 型号及含义XJ3-D5 外形及安装尺寸。
