xj3 d断相相序保护继电器精

CXJ3-GXJ3-S注：在应用电路举例图中，当断相发生在接线端1、2、3和电源A、B、C三相之间时，保护继电器才起 保护作用。

3 主要参数及技术性能4 接线图工作电压触点数量触点容量断相与相序保护电寿命机械寿命环境温度安装方式型号保护功能过压保护(AC)欠压保护(AC)交流三相380V 50Hz 允许波动±10%1常开 1常闭Ue/Ie：AC-15 380V/0.95A Ith：5A 动作时间≤2s 51×1061×10-5℃~40℃装置式或导轨式断相 错相 三相电压不对称≥8%~13%XJ3-G ——XJ3-S过压 欠压 断相 错相 XJ3-D380V~460V 300V~380V AC 380V 50Hz1组转换1.5s~4s(可调) 2s~9s (可调)导轨安装或打孔安装35mm XJ3系列断相与相序保护继电器XJ3系列断相与相序保护继电器，在三相交流电路中作过欠压、断相保护及不可逆转传动设备中作相序保护，具有性能可靠、适用范围广、使用方便等特点。

该系列保护器按图接入电源控制回路，即能起到保护作用，三相电路中任何一相熔断器开路或供电线路有断相时XJ3立即动作，控制触头切断主电路交流接触器线圈电源，从而达到交流接触器主触头动作，对负载进行断相保护。

当三相不可逆转的设备在认定相序后，因维修或更改供电线路与原认定相序错接时，XJ3系列同样能鉴别相序可靠工作，停止对供电回路供电，达到保护设备的目的。

XJ 3 - □ / □额定电源电压 （XJ3-D型号中去除额定电源电压值） 改型(派生品种)G：单色发光管故障指示型； S：双色发光管故障指示型； D：多功能保护，多状态指示型 设计序号断相与相序保护继电器1 适用范围2 型号及含义XJ3-D5 外形及安装尺寸。

xj3-g断相与相序保护继电器工作原理
xj3-g断相与相序保护继电器是一种用于电力系统中的保护装置，其主要工作原理是通过监测电力系统中的电压和电流来判断系统中的相位关系，从而实现对断相和相序错误的保护。

具体的工作原理如下：
1. 电源供电：保护继电器需要通过外部电源进行供电，通常为交流电源。

2. 电压和电流监测：继电器会通过电流互感器和电压互感器监测电力系统中的电压和电流波形。

3. 信号处理：继电器会对监测到的电流和电压波形进行采样和处理，以获取相位信息。

4. 相位比较：继电器会将采样到的电流和电压波形进行相位比较，判断系统中的相位关系。

5. 断相保护：如果继电器检测到一个或多个相的电压或电流波形缺失，即断相情况，继电器会发出警报信号，并根据设定的动作逻辑，触发保护动作，例如断开相应的电路或发出报警信号。

6. 相序保护：如果继电器检测到电压和电流波形的相位关系与设定的正常相序不一致，即相序错误情况，继电器也会发出警报信号，并触发保护动作，以防止设备的不正常运行或事故的发生。

总结：xj3-g断相与相序保护继电器通过监测电力系统中的电压和电流波形，并对其相位关系进行判断，实现对断相和相序错误的保护。

一旦检测到断相或相序错误情况，继电器会发出警报信号，并触发相应的保护动作。

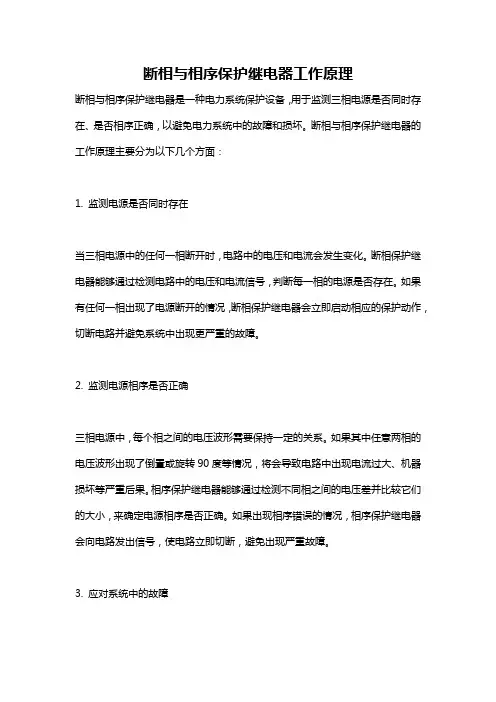

断相与相序保护继电器工作原理
断相与相序保护继电器是一种电力系统保护设备，用于监测三相电源是否同时存在、是否相序正确，以避免电力系统中的故障和损坏。

断相与相序保护继电器的工作原理主要分为以下几个方面：
1. 监测电源是否同时存在
当三相电源中的任何一相断开时，电路中的电压和电流会发生变化。

断相保护继电器能够通过检测电路中的电压和电流信号，判断每一相的电源是否存在。

如果有任何一相出现了电源断开的情况，断相保护继电器会立即启动相应的保护动作，切断电路并避免系统中出现更严重的故障。

2. 监测电源相序是否正确
三相电源中，每个相之间的电压波形需要保持一定的关系。

如果其中任意两相的电压波形出现了倒置或旋转90度等情况，将会导致电路中出现电流过大、机器损坏等严重后果。

相序保护继电器能够通过检测不同相之间的电压差并比较它们的大小，来确定电源相序是否正确。

如果出现相序错误的情况，相序保护继电器会向电路发出信号，使电路立即切断，避免出现严重故障。

3. 应对系统中的故障
除了上述两种情况外，断相与相序保护继电器还能够识别其他类型的故障，如电流过载、短路等。

当出现这些故障时，断相与相序保护继电器会及时地向系统发出信号，切断电路并进行保护动作，保护电力系统的正常运行。

同时，它还能够记录系统中出现的故障信息，提供给工程师进行分析和修复。

总之，断相与相序保护继电器在电力系统中起着至关重要的作用，保护系统的正常运行及设备的安全性。

只有通过对其工作原理的深入理解，并对其进行正确的操作和维护，才能更好地确保电力系统的工作稳定和安全。

xj3（xj3一d保护器说明书）不知道是XJ3-G不适合，还是电路中其他地方的问题。

请问，XJ3和XJ5有什。

换是可以换，这两个型号都采用模拟电路的原理设计，用的时候注意输出触点是否完全一样，XJ3-G是上电常开转常闭，故障常闭转常开。

同时需要注意，XJ3、XJ5都是.工作原理是：当三相相序正确时，经过阻容元件降压后电压较高，可以驱动检测机构动作，触点动作，比如常开接通，使串联的控制回路导通，可以正常工作。

当三相相序.我试验缺相，把xj3-g上三相线拿掉一根，常闭触点不断开。

等于就是xj3-j没起。

将电源ABC三相分别对应相序保护器的进线端（一般都用黄绿红或ABC标识）。

继电器输出端根据你的线路要求接常闭或是常开端子。

相序继电器在线路正常时，输出端.你好！断相与相序继电器XJ3 型号中的派生品种D表示多功能保护，多状态指示型。

G表示单色发光管故障指示型。

希望对你有所帮助，望采纳。

这是一款模拟技术产品，带有8个脚的插座式的，八个脚中的1、2、3 分别接入L1 L2 L3 三相线，5、6脚为常开点，接交流接触器的线圈，7、8脚为常闭点，接故障指示灯.保护是一种电器保护元件，可以借助其配置常开、常闭触点，接在用电器的控制回路里，当电源缺相或相序改变时，可以起保护作用，防止缺相烧电机或电机反转。

你的型号我不知道啊，但是相序继电器就是你输入的三相电必须按照一定的顺序输入才能正常工作，否则继电器的常开/常闭触点会动作，从而控制前面的交流接触器或断路.问一下正泰的这种型号的相序继电器正常的时候指示灯是什么颜色的，我的好。

xj3-G断相与相序保护器，一般采用亮灯为安全状态，与颜色并无鉴别意义，在断相或接线（电源）相序错相时，指示灯熄灭，控制电源被关断以保护电器。

只有进线电压，供内部检测电路工作，检测电源的相序和电压范围是否在整定范围，没有所谓的出线电压我试验缺相，把xj3-g上三相线拿掉一根，常闭触点不断开。

等于就是xj3-j没起。

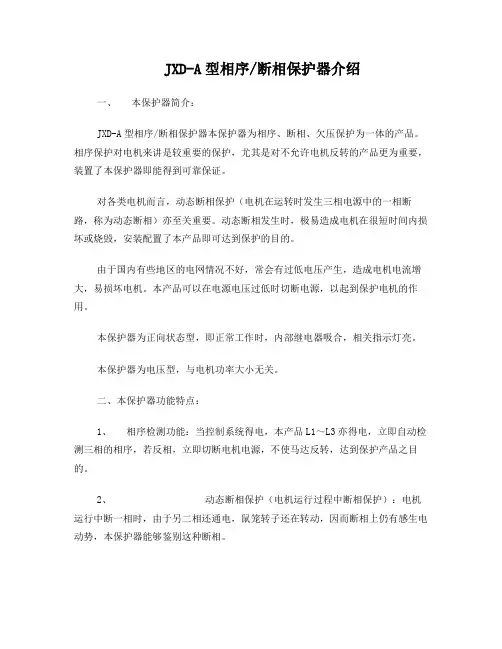

JXD-A型相序/断相保护器介绍一、本保护器简介：JXD-A型相序/断相保护器本保护器为相序、断相、欠压保护为一体的产品。

相序保护对电机来讲是较重要的保护，尤其是对不允许电机反转的产品更为重要，装置了本保护器即能得到可靠保证。

对各类电机而言，动态断相保护（电机在运转时发生三相电源中的一相断路，称为动态断相）亦至关重要。

动态断相发生时，极易造成电机在很短时间内损坏或烧毁，安装配置了本产品即可达到保护的目的。

由于国内有些地区的电网情况不好，常会有过低电压产生，造成电机电流增大，易损坏电机。

本产品可以在电源电压过低时切断电源，以起到保护电机的作用。

本保护器为正向状态型，即正常工作时，内部继电器吸合，相关指示灯亮。

本保护器为电压型，与电机功率大小无关。

二、本保护器功能特点：1、相序检测功能：当控制系统得电，本产品L1～L3亦得电，立即自动检测三相的相序，若反相，立即切断电机电源，不使马达反转，达到保护产品之目的。

2、动态断相保护（电机运行过程中断相保护）：电机运行中断一相时，由于另二相还通电，鼠笼转子还在转动，因而断相上仍有感生电动势，本保护器能够鉴别这种断相。

3、低电压保护功能：当电源电压达到320V左右时，本产品延迟数秒钟后，切断电源。

4、延时功能：在电网情况不好时，有时会产生电压瞬间跌落（如附近有大功率设备启动）。

延时功能就是鉴别电压是瞬间跌落还是持续跌落，以避免产生误动作。

5、工作点自跟踪：电机断相电压跌落是一个相对固定的差值，所以当电源电压上升时，跌落电压也随之上升，可能会进入正常工作电压范围，即断相电压>380（1－10％）＝342V，致使电压鉴别失灵，本保护器电压鉴别点能随电压上升而上升，因而增强了鉴别可靠性。

三本保护器主要技术指标：使用温度：－20℃——＋55℃相对湿度：≤90％电源电压：380V +15% -15% 50HZ/60HZ触点输出：AC250V 5ADC30V 5A触点形式：2Z断相动作延时时间：3——7S低电压保护阈值：320V±2%四、FUJIDQ连接方式和触点输出形式示意：五、本保护器同时具有35mm标准卡口和螺钉两种安装方式。

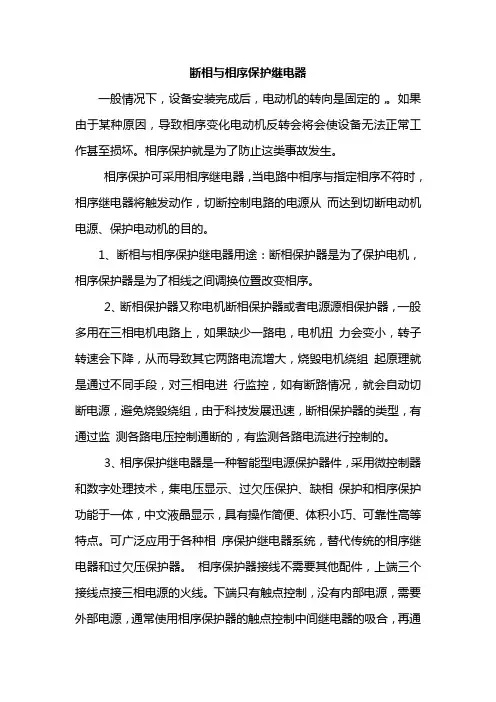

断相与相序保护继电器
一般情况下，设备安装完成后，电动机的转向是固定的，。

如果由于某种原因，导致相序变化电动机反转会将会使设备无法正常工作甚至损坏。

相序保护就是为了防止这类事故发生。

相序保护可采用相序继电器，当电路中相序与指定相序不符时，相序继电器将触发动作，切断控制电路的电源从而达到切断电动机电源、保护电动机的目的。

1、断相与相序保护继电器用途：断相保护器是为了保护电机，相序保护器是为了相线之间调换位置改变相序。

2、断相保护器又称电机断相保护器或者电源源相保护器，一般多用在三相电机电路上，如果缺少一路电，电机扭力会变小，转子转速会下降，从而导致其它两路电流增大，烧毁电机绕组起原理就是通过不同手段，对三相电进行监控，如有断路情况，就会自动切断电源，避免烧毁绕组，由于科技发展迅速，断相保护器的类型，有通过监测各路电压控制通断的，有监测各路电流进行控制的。

3、相序保护继电器是一种智能型电源保护器件，采用微控制器和数字处理技术，集电压显示、过欠压保护、缺相保护和相序保护功能于一体，中文液晶显示，具有操作简便、体积小巧、可靠性高等特点。

可广泛应用于各种相序保护继电器系统，替代传统的相序继电器和过欠压保护器。

相序保护器接线不需要其他配件，上端三个接线点接三相电源的火线。

下端只有触点控制，没有内部电源，需要外部电源，通常使用相序保护器的触点控制中间继电器的吸合，再通
过中间继电器的触点控制总电源接触器。

相序不对或断相，相序保护器触点动作，中间继电器线圈动作，断开总电源接触器的控制回路。

使整个设备的动力电源断开。

三相的断相与相序保护继电器通常是与电机控制电路一起应用的，参考附图：。

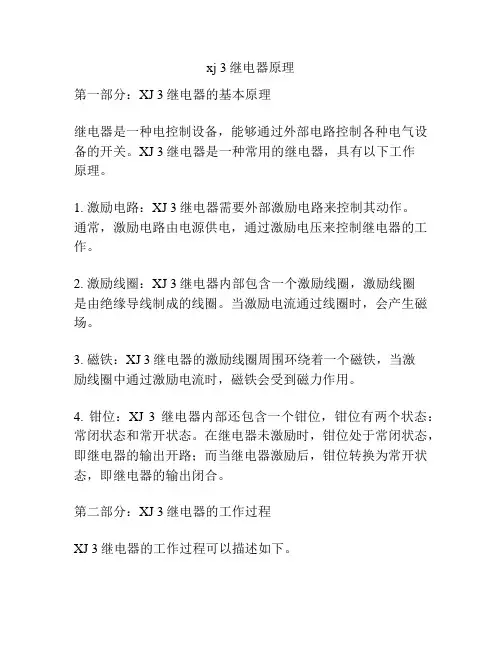

xj 3继电器原理第一部分：XJ 3继电器的基本原理继电器是一种电控制设备，能够通过外部电路控制各种电气设备的开关。

XJ 3继电器是一种常用的继电器，具有以下工作原理。

1. 激励电路：XJ 3继电器需要外部激励电路来控制其动作。

通常，激励电路由电源供电，通过激励电压来控制继电器的工作。

2. 激励线圈：XJ 3继电器内部包含一个激励线圈，激励线圈是由绝缘导线制成的线圈。

当激励电流通过线圈时，会产生磁场。

3. 磁铁：XJ 3继电器的激励线圈周围环绕着一个磁铁，当激励线圈中通过激励电流时，磁铁会受到磁力作用。

4. 钳位：XJ 3继电器内部还包含一个钳位，钳位有两个状态：常闭状态和常开状态。

在继电器未激励时，钳位处于常闭状态，即继电器的输出开路；而当继电器激励后，钳位转换为常开状态，即继电器的输出闭合。

第二部分：XJ 3继电器的工作过程XJ 3继电器的工作过程可以描述如下。

1. 起始状态：当继电器未激励时，钳位处于常闭状态，继电器的输出开路。

2. 激励信号：当外部激励电路给予足够的激励电压时，激励电流通过激励线圈，产生磁场。

3. 磁力作用：激励线圈周围的磁铁受到磁力作用，发生位移，并迅速转换钳位的状态。

4. 输出变化：钳位从常闭状态转变为常开状态，继电器的输出闭合，通过外部电路控制的电气设备得以通电或断电。

第三部分：XJ 3继电器的应用领域XJ 3继电器由于其简单、可靠的工作原理，在工业控制、家用电器、通信设备等方面得到广泛应用，以下是一些常见的应用领域。

1. 自动化控制：XJ 3继电器可以用于自动化控制系统中，通过激励电路和外部传感器等配合，实现对电气设备的自动开关。

2. 电力系统：XJ 3继电器可以用于电力系统中，实现对电力开关、保护装置的远程控制。

3. 通信设备：XJ 3继电器广泛应用于通信设备中，通过控制继电器的输出状态，实现信号的转接和交换。

总结：XJ 3继电器是一种基于激励电路和磁力作用的电控制设备，能够通过外部电路控制电气设备的开关。

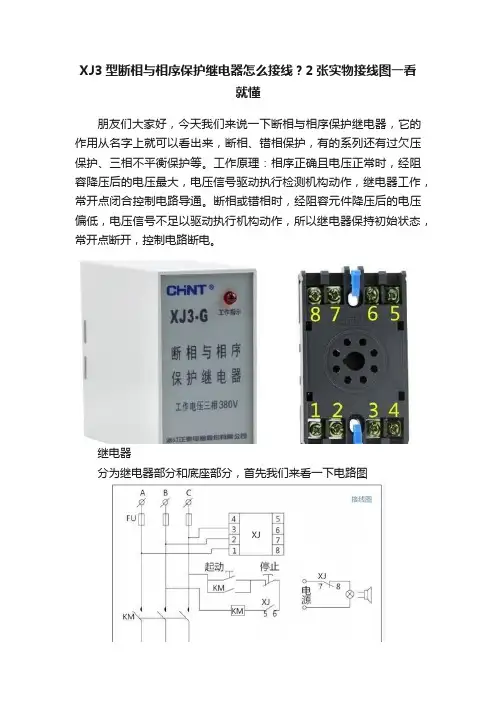

XJ3型断相与相序保护继电器怎么接线？2张实物接线图一看
就懂
朋友们大家好，今天我们来说一下断相与相序保护继电器，它的作用从名字上就可以看出来，断相、错相保护，有的系列还有过欠压保护、三相不平衡保护等。

工作原理：相序正确且电压正常时，经阻容降压后的电压最大，电压信号驱动执行检测机构动作，继电器工作，常开点闭合控制电路导通。

断相或错相时，经阻容元件降压后的电压偏低，电压信号不足以驱动执行机构动作，所以继电器保持初始状态，常开点断开，控制电路断电。

继电器
分为继电器部分和底座部分，首先我们来看一下电路图
电路图
123接ABC三相，5和6是一组常开点，我们需要把这组常开点串入控制电路中，7和8是一组常闭点，可以接报警装置，当ABC三相通电时，常开点闭合常闭点断开。

看不懂电路图也没关系，老规矩，俵哥给大家上实物接线图。

主电路
ABC三相相序要正确，接入123三个检测点。

控制部分
控制部分是在自锁电路的基础上，串了继电器的常开点5和6，当
三相电源通电的时候，这组常开点就会闭合。

自锁电路才算完成。

5和6的位置是不唯一的，可以和接触器的A1串联也可以和A2串联。

XJ 系列断相与相序保护继电器XJ3、XJ5系列断相与相序保护继电器(以下简称保护器)，适用于交流50Hz，电压三相380V 的电力系统中，作为线路的断相、相序、三相电压不平衡故障状态的保护之用。

符合标准：GB/T 14048.5。

1 产品概述2 产品命名规则3 主要技术参数XJ □ □额定工作电压设计序号：3、5断相与相序保护继电器3.1 主要技术参数（见表1）3.2 保护性能3.2.1 断相保护：在产品1、2、3接线端和三相电源端之间任意一相断相且有一线电压<85%Ue，保护器可靠动作，动作时间<2s。

3.2.2三相电压不平衡保护：三相电源中任意一相电压与另两相电压之间的不对称度满足下式时，保护器可靠动作，动作时间<2s。

3.2.3相序保护：将三相电源A、B、C 分别接到保护器接线端子1、2、3后，保护器认定相序，如果任意调换一相电源，保护器可靠动作，动作时间<2s。

3.2.4 动作状态指示式中：Umax 为三相电压最大值，Umin 为三相电压最小值。

表1Umax - Umin×100%≥8%~13%Umax 148控制电器控制电器XJ 系列断相与相序保护继电器3.3 抗干扰耐受能力（见表2）表24 正常工作条件和安装条件5 外形及安装尺寸和接线方式4.1 周围空气温度：-25℃～＋40℃，且其24h 内平均温度值不超过＋35℃。

4.2 海拔高度：不超过2000m。

4.3 湿度：安装地点的空气相对湿度在最高温度为＋40℃时不超过50％，在较低的温度下可允许有较高的相对湿度，由于温度变化发生在产品上的凝露应采取特殊措施。

4.4 污染等级：3。

4.5 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及严重存在导电尘埃的地方。

4.6 在有防雨雪设备及没有充满水蒸汽的地方。

4.7 在无显著摇动、冲击和振动的地方。

4.8 安装类别：Ⅱ。

4.9 防护等级：IP20。

技术参数
产品特征
作电路和电动机断相、不可逆转传动设备中作相序保护本产品主要由壳体、主控制电路和接线底座等组成设有运行、断相故障指示灯
外形及安装尺寸
XJ3-2、5、G
XJ13
XJ9
单位：mm
53
Delixi Electric
接线图
XJ3-2保护功能为断相保护（只对启动时有用）
XJ3-5保护功能为三相不平衡保护:5.5%~7%;只对起动时有用,三相中的任一相缺
相,动作时间≤3s
XJ3-G保护功能为三相不平衡保护:5.5%~7%;只对起动时有用,三相中的任一相缺
相,动作时间≤3s
XJ3-D保护功能为过压保护电压AC380V~AC460V可调,动作时间1.5s~4s可调;欠
压保护电压AC300V~AC380V可调,动作时间2s~9s可调
XJ9保护功能为过压保护电压AC380V~AC460V可调,动作时间1.5s~4s可调;欠压
保护电压AC300V~AC380V可调,动作时间2s~9s可调，无规格代号（2、5、G、D）
保护功能为过压保护电压AC380V~AC460V可调,动作时间1.5s~4s可调;欠压保护
电压AC300V~AC380V可调,动作时间2s~9s可调，无规格代号（2、5、G、D）
注：
54Delixi Electric。

JL-420断相与相序保护器说明书断相与相序保护器概述JL-420断相与相序保护器是我公司研制的一款简洁实用型三相三线制的电源保护继电器。

特别适用于起重机械、电梯、制冷控制系统等对相序错相有特别要求，相序错误时容易造成安全事故、设备损坏的场合。

本品能对设备的供电电源进行实时监控，在电源发生过电压、欠电压、相序、三相电压不平衡、断相等异常时迅速切断电源。

JL-420断相与相序保护器不但可替代国内的传统型号的同类产品，如XJ2、XJ3、XJ3-G、XJ-4、XJ-5、XJ-6、XJ11、XJ11-D 、XJ3-D；而且完全可替代国外进口品牌的同类产品，如西门子、施耐德、佳乐和欧姆龙等品牌，不但具有优越的性能，更具有超高的性价比。

断相与相序保护器性能特点1、采用三相三线制工作方式，能更好的适应如起重机类的三相三线制供电设备的保护；2、保护器内部供电采用三相供电，即使任意一相断相也不影响保护功能的实现及故障指示；3、采用交流采样技术，实时检测三相电压变化情况，测量更精确，故障判定更可靠；4、能准确判断任何状态下的断相（动态断相和静态断相）故障；5、能准确区分断相故障和相序错故障；6、能分别指示各种故障状态；7、过欠压动作值和动作时间可灵活调节，动作时间最快可达0.1秒；8、标准HT35导轨式安装更方便；9、宽度仅为22.5mm，节省柜内空间；10、压线式接线端子，连接更加方便可靠。

断相与相序保护器规格选型JL-420断相与相序保护器按保护功能、不同电压等级的产品选型。

VAC）过电压保护欠电压保护相序保护电压不平衡保护断相保护电压设定（%）动作时间（S）电压设定（%）动作时间（S）5-20 0.1-10 5-20 0.1-10 ●●●+15 1 -15 5 ●●●+10 1 -10 5 ●●●用户约定用户约定用户约定用户约定●用户约定●○○○○●●●5-20 0.1-10 5-20 0.1-10 ●●●+15 1 -15 5 ●●●+10 1 -10 5 ●●●用户约定用户约定用户约定用户约定●用户约定●○○○○●●●5-20 0.1-10 5-20 0.1-10 ●●●+15 1 -15 5 ●●●+10 1 -10 5 ●●●用户约定用户约定用户约定用户约定●用户约定●○○○○●●●5-20 0.1-10 5-20 0.1-10 ●●●+15 1 -15 5 ●●●+10 1 -10 5 ●●●用户约定用户约定用户约定用户约定●用户约定●○○○○●●●5-20 0.1-10 5-20 0.1-10 ●●●+15 1 -15 5 ●●●+10 1 -10 5 ●●●用户约定用户约定用户约定用户约定●用户约定●○○○○●●●●表示具有该功能○表示不具有该功能产品选型举例如用户需要全部保护功能（过电压保护、欠电压保护、缺相保护（断相保护）、三相电压不平衡保护、相序保护），使用于380V电压的断相与相序保护器，并且要求过欠电压保护动作门限值及动作时间可调节，那所选择的产品型号，应该为JL-420断相与相序保护器。

相序保护器是控制继电器的一种，能自动相序判别的保护继电器，保证一些特殊机电设备相序保护器，因为电源相序接反后倒转而导致事故或设备损坏。

如电梯、中央空调，行吊、电机等如果电源在维修后相序出错会导致事故的发生，必须在控制回路接入相序保护器，保证相序无误。

空调压缩机，也有采用相序保护器，保证压缩机不至于在维修后发生反转的情况。

相序保护器适用于额定电压380至660V，额定电流5A至800A的控制回路，采用先进的微机技术与高性能的集成芯片，整机功能强大、性能优越，为电动机保护提供了完善的保护控制措施，基于多种总线通讯方式可以实现电机的网络化管理。

相序保护控制器的应用极大的提高了设计和生产效率，有效减少了现场调试和维护的工作量。

相序保护器相序保护器主要应用于：风机、水泵、电动机等负载的控制与保护，具有：过载、电流不平衡、欠压、过压、接地、TE时间保护、断相、漏电、相序等19项保护功能于一身，还具备电流、电压、电机状态等数据的监测。

因此，相序保护器稳定运行及故障的快速排除，是实现相序稳定运行的重要因素之一。

下面是常见的相序保护器的常见故障排除方法：（1）上电后设备未正常开始工作可能原因：电源未加入到设备上可能解决方法：检查设备L/+和N/-端子是否加入了正确的工作电压（2）测量数值不增却或者与期望不符合可能原因：电压测量不正确可能解决方法：检查测量电压是否与设备额定参数匹配可能原因：电流测量不正确可能解决方法：检查测量电流是否与设备额定参数匹配；检查CT变比参数设置是否正确可能原因：传感器或信号处理电路板故障可能解决方法：检查传感器接线或送修（3）继电器不动作可能原因：没有接收到控制命令可能解决方法：检查通讯链路是否正确（4）继电器误动作可能原因：继电器工作模式不正确可能解决方法：检查当前继电器是否处于正确模式下（5）上位机不能与设备通讯可能原因：相序保护器通讯地址不正确可能解决方法：检查设备通讯地址是否与定义一致可能原因：设备通讯波特率不正确可能解决方法：检查相序保护器波特率是否与定义一致可能原因：通讯链路受到干扰可能解决方法：检查通讯屏蔽层是否良好接地（6）上位机无法起/停电机可能原因：权限不对可能解决方法：检查控制权限是否设置正确（7）设定的保护功能不能动作可能原因：功能开关未打开可能解决方法：将相序保护器功能开关打开（8）接地故障不动作可能原因：接地保护功能未打开可能解决方法：开启接地保护功能开关可能原因：电缆接触不良可能解决方法：检查传感器电缆线（9）无法进入参数设置可能原因：相序保护器输入密码不正确可能解决方法：联系经销售或公司售后服务部。
