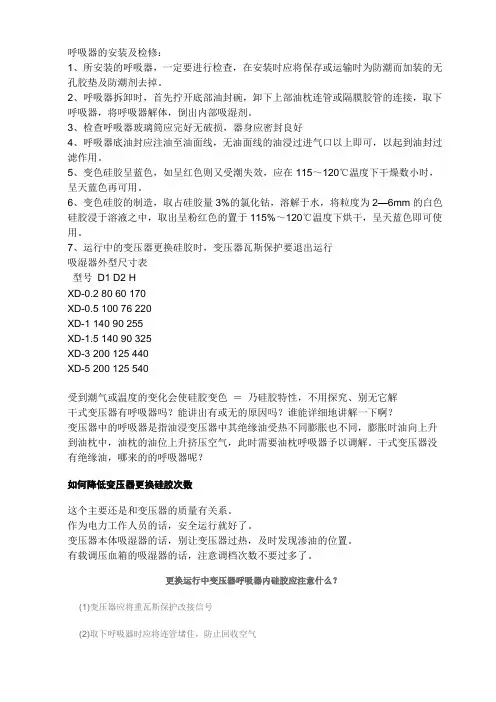

呼吸器的安装及检修:1、所安装的呼吸器,一定要进行检查,在安装时应将保存或运输时为防潮而加装的无孔胶垫及防潮剂去掉。
2、呼吸器拆卸时,首先拧开底部油封碗,卸下上部油枕连管或隔膜胶管的连接,取下呼吸器,将呼吸器解体,倒出内部吸湿剂。
3、检查呼吸器玻璃筒应完好无破损,器身应密封良好4、呼吸器底油封应注油至油面线,无油面线的油浸过进气口以上即可,以起到油封过滤作用。
5、变色硅胶呈蓝色,如呈红色则又受潮失效,应在115~120℃温度下干燥数小时,呈天蓝色再可用。
6、变色硅胶的制造,取占硅胶量3%的氯化钴,溶解于水,将粒度为2—6mm的白色硅胶浸于溶液之中,取出呈粉红色的置于115%~120℃温度下烘干,呈天蓝色即可使用。
7、运行中的变压器更换硅胶时,变压器瓦斯保护要退出运行吸湿器外型尺寸表型号D1 D2 HXD-0.2 80 60 170XD-0.5 100 76 220XD-1 140 90 255XD-1.5 140 90 325XD-3 200 125 440XD-5 200 125 540受到潮气或温度的变化会使硅胶变色=乃硅胶特性,不用探究、别无它解干式变压器有呼吸器吗?能讲出有或无的原因吗?谁能详细地讲解一下啊?变压器中的呼吸器是指油浸变压器中其绝缘油受热不同膨胀也不同,膨胀时油向上升到油枕中,油枕的油位上升挤压空气,此时需要油枕呼吸器予以调解。
干式变压器没有绝缘油,哪来的的呼吸器呢?如何降低变压器更换硅胶次数这个主要还是和变压器的质量有关系。
作为电力工作人员的话,安全运行就好了。
变压器本体吸湿器的话,别让变压器过热,及时发现渗油的位置。
有载调压血箱的吸湿器的话,注意调档次数不要过多了。
更换运行中变压器呼吸器内硅胶应注意什么?(1)变压器应将重瓦斯保护改接信号(2)取下呼吸器时应将连管堵住,防止回收空气(3)换上干燥的硅胶后,应使油封内的油没过呼气嘴并将呼吸器密封步骤是:将吸湿器从变压器上卸下,倒出内部变色硅胶,检查玻璃罩是否清洁完好,装入干燥的硅胶,并在顶盖下留出1/5—1/6高度的空隙,下部的油封罩内注入合格的变压器油至正常油位线,将吸湿器安装牢固即可。
更换变压器呼吸器或硅胶的注意事项更换变压器呼吸器或硅胶可不是一件随随便便就能干的事儿,这里面的门道可多着呢。
就像人呼吸得靠鼻子,变压器呼吸靠的就是呼吸器啦。
呼吸器里的硅胶呢,就像是空气净化器里的滤芯,要是脏了或者失效了,那变压器可就“呼吸不畅”了。
这硅胶啊,正常的时候是蓝色的,要是变得粉红粉红的,那就跟人生病了脸色不好一样,得赶紧换。
在换之前啊,咱得先把工具准备好。
可不能像做饭的时候,到一半发现盐没了才去买,那可就耽误事儿了。
扳手啊,螺丝刀啊,这些小工具得齐全。
你想啊,要是打仗没带枪,能行吗?换硅胶就像是一场小战斗,工具就是你的武器。
动手换的时候,可得小心点儿。
变压器那可是个大家伙,就像一头沉睡的巨兽,虽然它平时安安静静的,但要是不小心惹毛了它,那可不得了。
千万别毛手毛脚的,像个莽撞的愣头青。
打开呼吸器的盖子,就像是打开宝藏的盖子一样,得小心翼翼的。
把旧硅胶取出来的时候,就感觉像是在给变压器清理呼吸道里的脏东西。
那些已经变色的硅胶啊,就像是被污染的空气一样,得统统扔掉。
可别觉得可惜,这就好比过期的药,留着也没什么用,还可能有害。
装新硅胶的时候,要装得满满的,就像给杯子倒水,得倒满了才行。
要是装得不满,就像给人穿衣服,没穿暖和,那呼吸器的功能可就不能完全发挥出来了。
而且装的时候也要均匀,不能这边多那边少,这就像给蛋糕抹奶油,得抹得均匀才好看又好吃呢。
换完之后啊,把呼吸器的盖子盖好,要盖得严严实实的。
这就像给瓶子盖盖子,要是没盖紧,里面的东西就会漏出来。
在这个过程中,还得检查一下有没有什么小零件遗漏了,就像出门前检查钥匙带没带一样重要。
咱还得注意安全呢。
变压器周围可能有高电压,这可不是闹着玩的。
就像在悬崖边走路,一不小心就可能掉下去。
得按照安全规程来操作,戴上绝缘手套,穿上绝缘鞋,这就像是给自己穿上了一层保护铠甲。
还有哦,换完硅胶或者呼吸器之后,得观察一下变压器的运行情况。
就像医生给病人看完病,得观察病人有没有好起来一样。
变压器呼吸器的工作原理及硅胶更换工作变压器呼吸器的工作原理及硅胶更换工作引言:变压器呼吸器是变压器中非常重要的一个部件,它起到保护变压器内部绝缘油的作用,防止绝缘油受潮以及减少油中气体的含量。
本文将详细介绍变压器呼吸器的工作原理以及硅胶更换的工作。
一、变压器呼吸器的工作原理变压器呼吸器是由呼吸阀、密封阀、硅胶以及其他辅助部件组成的。
在正常工作状态下,变压器内部温度上升时,内部的绝缘油会膨胀产生气体,这时变压器呼吸器会自动打开,将产生的气体排到大气中,从而保持变压器内部气体的压力相对稳定。
当变压器内部温度下降时,由于内部气体收缩,变压器呼吸器会关闭,并防止大气中的湿空气进入变压器内部。
变压器呼吸器的工作原理可以通过以下几个步骤来描述:1. 当变压器内部温度升高,绝缘油膨胀产生气体。
2. 变压器呼吸器的呼吸阀打开,气体通过呼吸阀排放到大气中。
3. 当变压器内部温度下降,内部气体收缩。
4. 变压器呼吸器的密封阀关闭,防止大气中的湿空气进入变压器内部。
二、硅胶更换工作硅胶是变压器呼吸器中的一种重要的材料,它具有良好的密封性能和较强的耐高温特性。
然而,由于硅胶会随着时间的推移而老化,因此在使用一段时间后,可能需要对变压器呼吸器中的硅胶进行更换。
下面给出变压器呼吸器硅胶更换的工作步骤:1. 先将变压器呼吸器从变压器上卸下并放置在清洁的工作台上。
2. 用螺丝刀或其他合适的工具拆卸变压器呼吸器的上盖。
3. 将已经老化的硅胶取出并清除呼吸器的内部杂质。
4. 将新的硅胶放入变压器呼吸器内,确保其均匀覆盖整个呼吸器的密封面积。
5. 将变压器呼吸器的上盖固定好,确保紧密贴合。
6. 将变压器呼吸器安装回原位,并确保与变压器的连接牢固。
需要注意的是,在更换硅胶之前,应该先确保所选购的硅胶具有合适的尺寸和性能,以便能够完全覆盖变压器呼吸器的密封面积。
此外,在进行更换工作时,需要保持呼吸器内部的清洁,避免杂质进入。
结论:变压器呼吸器作为变压器中的重要组件,通过调节变压器内部的气体压力,起到保护和维护变压器的作用。
变压器呼吸器硅胶更换条件朋友们!今天咱来唠唠变压器呼吸器那硅胶啥时候得换这事儿。
你可别小瞧了这小小的硅胶,它在变压器的世界里那可是起着相当重要的作用呢,就像一个忠诚的小卫士,时刻守护着变压器的健康。
首先啊,咱得看看这硅胶的颜色变化。
正常情况下,那硅胶一开始可是湛蓝湛蓝的,就像那清澈的天空一样漂亮。
可随着时间的推移和它兢兢业业地工作,它会逐渐变色。
当你发现这硅胶从原来的蓝色变成了粉红色,那就是在给你发出信号啦!这说明它已经吸收了不少水分,就像一个小海绵吸饱了水一样。
一般来说,当硅胶有三分之二都变成粉红色的时候,咱就得考虑给它来个“大换血”啦。
为啥呢?因为这时候它吸收水分的能力已经大大下降了,再让它继续工作,就有点像让一个疲惫不堪的战士还得坚守阵地,那可不行,得让新的“战士”顶上。
再说说这湿度的问题。
变压器周围的环境湿度对硅胶的影响那也是不小的。
要是变压器所处的地方特别潮湿,就像住在梅雨季节的南方,那空气中的水分多得都能拧出水来。
在这种环境下,硅胶吸收水分的速度那叫一个快啊,可能还没等你反应过来,它就已经变成粉红色大军了。
所以啊,在潮湿环境里,咱得更勤快地去检查硅胶的状态,一旦发现变色比较严重,就得赶紧换,别等它累垮了才行动。
还有啊,运行时间也是个重要的参考因素。
就好比人工作久了会累,硅胶也一样。
如果变压器已经运行了很长时间,哪怕硅胶看起来颜色变化还不是特别大,咱也得考虑给它换一换。
毕竟它一直在默默地为变压器工作,说不定已经到了“极限状态”,只是还没在颜色上完全表现出来呢。
这就好比一个老员工,虽然表面上还能坚持工作,但其实身体已经有点吃不消啦,咱得关心关心它,给它放个“长假”,让新的硅胶来接替它的岗位。
另外,如果变压器在运行过程中出现了一些异常情况,比如油温突然升高啦,或者绝缘性能有点下降啦,这时候咱也得检查检查呼吸器的硅胶。
说不定就是这硅胶出了问题,导致变压器的“身体”有点不舒服呢。
就像人感冒了可能是因为免疫力下降了,变压器出现异常也可能是硅胶这个“小卫士”没做好防护工作。
