变压器本体呼吸器硅胶更换新方法探讨摘要：变压器负责在电能的传输和配送过程中承担能量转换和传输功能的核心装置，而呼吸器是变压器的一个附属安全保护装置，两者组成的整体共同为电力传输发挥了重要的作用。
但随着变电站数量的增加和用电需求的增长，很容易出现设备老化现象，以变压器本体呼吸器来说，需要采取全新的方法更换硅胶，以保证其功能的完善。
本文借鉴了参考资料04的研究成果，对变压器本体呼吸器硅胶的更换新方法进行详细探讨。
关键词：变压器本体呼吸器硅胶更换变压器的本体呼吸器数量随着供电容量的不断增加而相应地增长，间接导致了硅胶更换需求越来越大。
传统的硅胶更换方式至少需要两个人操作，在完成拆装和更换工作的同时还需要有人从旁单独进行指导和监护，这样一来使得硅胶更换方式受到空间以及人员熟练度等因素的影响，无形中增加了更换难度和更换时间。
而变压器在长时间缺少呼吸器的情况下难以正常运行，这就迫使对传统的硅胶更换方法进行更新改良，以满足变压器的使用需求。
一、更换变压器本体呼吸器硅胶的注意事项第一，一般来说呼吸器内的硅胶为变色硅胶，处于正常干燥状态下呈现蓝色，而当其变为粉红色时就是受潮的标志，工作人员一旦发现变色硅胶量超过呼吸器内硅胶总量的2/3时就应进行更换操作。
第二，更换硅胶只需要针对呼吸器内受潮的那部分，如果发现呼吸器的透明罩出现裂纹、或者其他部位出现破损而破坏了密封功能，则需要进行整体更换。
第三，原装的呼吸器中出现硅胶变色时，只需进行同等数量的更换，但若其由于各种原因受到损坏时，则需要更换的呼吸器容量应等于或大于原装呼吸器的容量，以减少更换频率。
第四，在进行更换操作前需要将瓦斯保护改接信号，具体包括两种情况：本体油枕的呼吸器更换需要将本体重瓦斯改接信号；而带有载调压分接开关油枕的呼吸器更换需要将有载调压分接开关的重瓦斯保护改接信号。
第五，呼吸器被取下后应及时堵住其连通管，比如用干净的保鲜膜进行封闭处理，以防空气回吸或者灰尘渗入。
变压器呼吸器硅胶更换的步骤及注意事项
1. 嘿，首先咱得把变压器给停了呀，不停电那可不行哦！就像你不把车停下怎么能去换轮胎呢！然后打开呼吸器的盖子。
你说要是不停电就去弄，那不就跟在飞驰的火车轨道上换零件一样危险嘛！
2. 接下来呀，把里面旧的硅胶倒出来，这可得小心点别撒得到处都是呀！哇，那场面可不能乱。
就好比你倒一碗粥，要是不小心打翻了，那不就得收拾半天嘛！
3. 清理干净呼吸器里面，要仔仔细细的哦，不能有一点灰尘啥的残留。
这就跟你打扫房间一样，角角落落都得弄干净，不然住起来也不舒服呀，对吧？
4. 然后呢，把新的硅胶装进去呀，这就像给瓶子里装糖果一样，要装得满满的。
哎呀，可别装一半就不管啦！
5. 盖好盖子，拧紧螺丝，这一步可不能马虎呀，松松垮垮的可不行哦！就好像给礼物包装，要是包得不严实，礼物不就掉出来啦？
6. 最后呀，别忘了检查一遍，看看有没有啥问题。
这就好比考试完了检查试卷一样重要呢！
总之，变压器呼吸器硅胶更换可不能马虎，每一步都得认真仔细，这样变压器才能安全运行呀！。

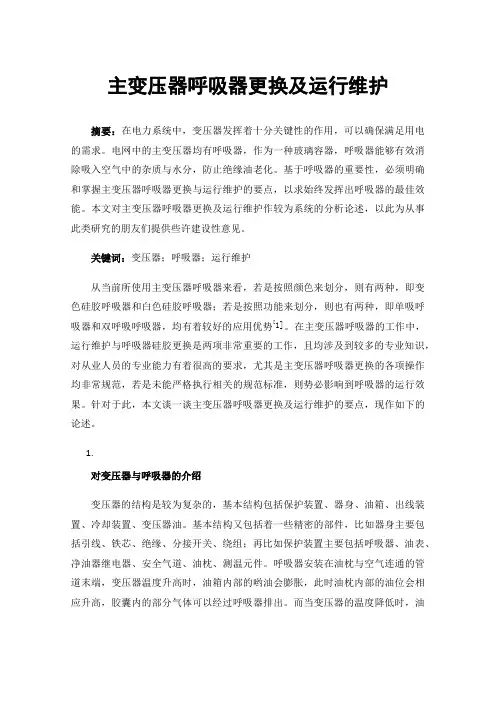

主变压器呼吸器更换及运行维护摘要：在电力系统中，变压器发挥着十分关键性的作用，可以确保满足用电的需求。
电网中的主变压器均有呼吸器，作为一种玻璃容器，呼吸器能够有效消除吸入空气中的杂质与水分，防止绝缘油老化。
基于呼吸器的重要性，必须明确和掌握主变压器呼吸器更换与运行维护的要点，以求始终发挥出呼吸器的最佳效能。
本文对主变压器呼吸器更换及运行维护作较为系统的分析论述，以此为从事此类研究的朋友们提供些许建设性意见。
关键词：变压器；呼吸器；运行维护从当前所使用主变压器呼吸器来看，若是按照颜色来划分，则有两种，即变色硅胶呼吸器和白色硅胶呼吸器；若是按照功能来划分，则也有两种，即单吸呼吸器和双呼吸呼吸器，均有着较好的应用优势[1]。
在主变压器呼吸器的工作中，运行维护与呼吸器硅胶更换是两项非常重要的工作，且均涉及到较多的专业知识，对从业人员的专业能力有着很高的要求，尤其是主变压器呼吸器更换的各项操作均非常规范，若是未能严格执行相关的规范标准，则势必影响到呼吸器的运行效果。
针对于此，本文谈一谈主变压器呼吸器更换及运行维护的要点，现作如下的论述。
1.对变压器与呼吸器的介绍变压器的结构是较为复杂的，基本结构包括保护装置、器身、油箱、出线装置、冷却装置、变压器油。
基本结构又包括着一些精密的部件，比如器身主要包括引线、铁芯、绝缘、分接开关、绕组；再比如保护装置主要包括呼吸器、油表、净油器继电器、安全气道、油枕、测温元件。
呼吸器安装在油枕与空气连通的管道末端，变压器温度升高时，油箱内部的哟油会膨胀，此时油枕内部的油位会相应升高，胶囊内的部分气体可以经过呼吸器排出。
而当变压器的温度降低时，油箱内的油会出现收缩反应，油枕内部的油位相应下降，此时胆囊能够经过呼吸器来吸入部分气体。
呼吸器也被称之为吸湿器，就结构来说，内部有吸附剂，多采用变色硅胶，这样能够很好地吸收空气中的水分，变压器油出现受潮和氧化的风险可以大大降低。
常见的主变压器呼吸器结构是较为简单的，由一根铁管、玻璃容器和油杯所组成，油杯内有一定量的绝缘油，玻璃容器中有干燥剂，多是硅胶[2]。
浅究主变压器呼吸器更换及运行维护1 概述在变电站和发电厂中，变压器是一类主要设备，变压器的运行直接关系到供电的安全可靠性。
为了保证变电站的供电安全可靠，必须保障变压器能够安全可靠运行。
变压器呼吸器是变压器的重要组成成分，变压器的运行与呼吸器之间具有紧密的联系。
由于变压器本身在运行过程中存在着一定的缺陷，因此应该加强对主变压器呼吸器的更换和运行维护。
2 呼吸器的工作原理在主变压器中，呼吸器是一种玻璃容器，主要是对变压器和外界的气体进行交换的时候起到过滤和干燥的作用。
呼吸器的内部装有一些吸湿剂，用来干燥外界的气体。
在呼吸器上还设置了一个储油柜，储油柜内装有的油是保证变压器工作的原料。
空气在进入变压器之前，应该先进行过滤，将灰尘过滤掉，然后通过硅胶将气体中的水分去除，保证进入变压器的空气是干燥清洁的。
在呼吸器的内部，最上层是安装法兰和上封头，下面有一个胶垫和玻璃筒，玻璃筒内部就是吸附材料，吸附材料的下面是一个胶垫，再下面就是下封头和油盒。
因此主变压器的呼吸器就是一个过滤和干燥空气的设备。
在呼吸器内，装有的硅胶主要为白色硅胶和变色硅胶。
按照呼吸器的不同功能来进行划分，可以将呼吸器分为双呼吸呼吸器和单呼吸呼吸器。
在变电站中，应该按照变电站的实际需求来制定呼吸器。
变压器在运行的过程中，油温会升高，此时油的体积会膨胀，油箱中的油量就会变多，多余的油量可以进入到储油柜的油室中。
油进入储油柜中，油室的体积也随之增大，油室内的气体就会通过排挤而进入到呼吸器内部。
当油箱的温度下降的时候，整个过程刚好相反，油的体积减少，油室的油会进入到油箱，大气经过呼吸器进入到气室中。
如果变压器的呼吸器发生故障的时候，呼吸器的内部硅胶就会发生潮解，这样呼吸器的作用就不能发挥，不能对进入变压器的气体进行过滤和净化。
为了避免这种情况的发生，在日常工作中应该加强对呼吸器的日常维护。
3 呼吸器运行维护中的重点问题在呼吸器的运行过程中，存在着各种运行缺陷，因此应该对变压器的运行维护工作提出更高的重视。
更换变压器呼吸器或硅胶的注意事项更换变压器呼吸器或硅胶可不是一件随随便便就能干的事儿，这里面的门道可多着呢。
就像人呼吸得靠鼻子，变压器呼吸靠的就是呼吸器啦。
呼吸器里的硅胶呢，就像是空气净化器里的滤芯，要是脏了或者失效了，那变压器可就“呼吸不畅”了。
这硅胶啊，正常的时候是蓝色的，要是变得粉红粉红的，那就跟人生病了脸色不好一样，得赶紧换。
在换之前啊，咱得先把工具准备好。
可不能像做饭的时候，到一半发现盐没了才去买，那可就耽误事儿了。
扳手啊，螺丝刀啊，这些小工具得齐全。
你想啊，要是打仗没带枪，能行吗？换硅胶就像是一场小战斗，工具就是你的武器。
动手换的时候，可得小心点儿。
变压器那可是个大家伙，就像一头沉睡的巨兽，虽然它平时安安静静的，但要是不小心惹毛了它，那可不得了。
千万别毛手毛脚的，像个莽撞的愣头青。
打开呼吸器的盖子，就像是打开宝藏的盖子一样，得小心翼翼的。
把旧硅胶取出来的时候，就感觉像是在给变压器清理呼吸道里的脏东西。
那些已经变色的硅胶啊，就像是被污染的空气一样，得统统扔掉。
可别觉得可惜，这就好比过期的药，留着也没什么用，还可能有害。
装新硅胶的时候，要装得满满的，就像给杯子倒水，得倒满了才行。
要是装得不满，就像给人穿衣服，没穿暖和，那呼吸器的功能可就不能完全发挥出来了。
而且装的时候也要均匀，不能这边多那边少，这就像给蛋糕抹奶油，得抹得均匀才好看又好吃呢。
换完之后啊，把呼吸器的盖子盖好，要盖得严严实实的。
这就像给瓶子盖盖子，要是没盖紧，里面的东西就会漏出来。
在这个过程中，还得检查一下有没有什么小零件遗漏了，就像出门前检查钥匙带没带一样重要。
咱还得注意安全呢。
变压器周围可能有高电压，这可不是闹着玩的。
就像在悬崖边走路，一不小心就可能掉下去。
得按照安全规程来操作，戴上绝缘手套，穿上绝缘鞋，这就像是给自己穿上了一层保护铠甲。
还有哦，换完硅胶或者呼吸器之后，得观察一下变压器的运行情况。
就像医生给病人看完病，得观察病人有没有好起来一样。

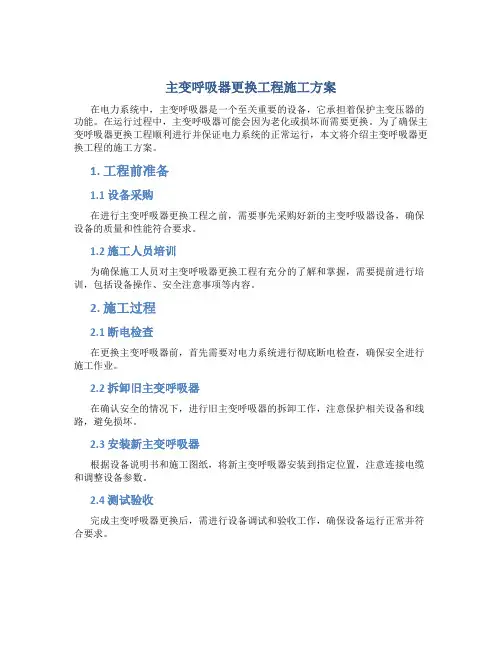

主变呼吸器更换工程施工方案
在电力系统中，主变呼吸器是一个至关重要的设备，它承担着保护主变压器的功能。
在运行过程中，主变呼吸器可能会因为老化或损坏而需要更换。
为了确保主变呼吸器更换工程顺利进行并保证电力系统的正常运行，本文将介绍主变呼吸器更换工程的施工方案。
1. 工程前准备
1.1 设备采购
在进行主变呼吸器更换工程之前，需要事先采购好新的主变呼吸器设备，确保设备的质量和性能符合要求。
1.2 施工人员培训
为确保施工人员对主变呼吸器更换工程有充分的了解和掌握，需要提前进行培训，包括设备操作、安全注意事项等内容。
2. 施工过程
2.1 断电检查
在更换主变呼吸器前，首先需要对电力系统进行彻底断电检查，确保安全进行施工作业。
2.2 拆卸旧主变呼吸器
在确认安全的情况下，进行旧主变呼吸器的拆卸工作，注意保护相关设备和线路，避免损坏。
2.3 安装新主变呼吸器
根据设备说明书和施工图纸，将新主变呼吸器安装到指定位置，注意连接电缆和调整设备参数。
2.4 测试验收
完成主变呼吸器更换后，需进行设备调试和验收工作，确保设备运行正常并符合要求。
3. 安全注意事项
3.1 严格遵守操作规程
施工人员需严格遵守操作规程，确保施工安全和设备正常运行。
3.2 穿戴防护装备
施工人员需穿戴好相应的防护装备，保障人身安全。
结语
主变呼吸器更换工程是一项关键的电力系统维护工作，需要严格按照施工方案进行操作，确保施工质量和设备运行稳定。
通过合理的准备和细致的施工，可以有效降低事故风险，保障电力系统的正常运行。
变压器呼吸器的工作原理及硅胶更换工作变压器呼吸器的工作原理及硅胶更换工作引言：变压器呼吸器是变压器中非常重要的一个部件，它起到保护变压器内部绝缘油的作用，防止绝缘油受潮以及减少油中气体的含量。
本文将详细介绍变压器呼吸器的工作原理以及硅胶更换的工作。
一、变压器呼吸器的工作原理变压器呼吸器是由呼吸阀、密封阀、硅胶以及其他辅助部件组成的。
在正常工作状态下，变压器内部温度上升时，内部的绝缘油会膨胀产生气体，这时变压器呼吸器会自动打开，将产生的气体排到大气中，从而保持变压器内部气体的压力相对稳定。
当变压器内部温度下降时，由于内部气体收缩，变压器呼吸器会关闭，并防止大气中的湿空气进入变压器内部。
变压器呼吸器的工作原理可以通过以下几个步骤来描述：1. 当变压器内部温度升高，绝缘油膨胀产生气体。
2. 变压器呼吸器的呼吸阀打开，气体通过呼吸阀排放到大气中。
3. 当变压器内部温度下降，内部气体收缩。
4. 变压器呼吸器的密封阀关闭，防止大气中的湿空气进入变压器内部。
二、硅胶更换工作硅胶是变压器呼吸器中的一种重要的材料，它具有良好的密封性能和较强的耐高温特性。
然而，由于硅胶会随着时间的推移而老化，因此在使用一段时间后，可能需要对变压器呼吸器中的硅胶进行更换。
下面给出变压器呼吸器硅胶更换的工作步骤：1. 先将变压器呼吸器从变压器上卸下并放置在清洁的工作台上。
2. 用螺丝刀或其他合适的工具拆卸变压器呼吸器的上盖。
3. 将已经老化的硅胶取出并清除呼吸器的内部杂质。
4. 将新的硅胶放入变压器呼吸器内，确保其均匀覆盖整个呼吸器的密封面积。
5. 将变压器呼吸器的上盖固定好，确保紧密贴合。
6. 将变压器呼吸器安装回原位，并确保与变压器的连接牢固。
需要注意的是，在更换硅胶之前，应该先确保所选购的硅胶具有合适的尺寸和性能，以便能够完全覆盖变压器呼吸器的密封面积。
此外，在进行更换工作时，需要保持呼吸器内部的清洁，避免杂质进入。
结论：变压器呼吸器作为变压器中的重要组件，通过调节变压器内部的气体压力，起到保护和维护变压器的作用。
目录一、工程概况------------------------------------------------- 1二、工程内容及技术规定 -------------------------------------- 2三、工程期限------------------------------------------------- 3四、施工组织机构--------------------------------------------- 3五、施工的重要内容------------------------------------------- 4六、工程施工的技术措施----------------------------------------6七、工程施工的安全措施----------------------------------------7八、环境保护及文明施工注意事项--------------------------------8 十、竣工验收及投运--------------------------------------------8 十一、附件----------------------------------------------------8 附表1（现场勘察表）附表2（材料计划表）一、工程概况110kV城南站等20站共30台主变本体及有载调压开关的呼吸器规格不统一、容积偏少，存在需准备多种规格的备品、更换频繁等缺陷，不利于运营维护。
本工程将对上述20站共30台主变本体及有载调压开关的呼吸器进行更换，增大主变本体及有载调压开关的呼吸器容积并统一规格，方便运营部门维护。
需更换的主变本体及有载调压开关呼吸器明细见下表：二、工程内容及技术规定1、施工重要内容及技术规定1）、更换主变本体及有载调压开关的呼吸器，主变本体呼吸器选用意大利产EM4DA 型，有载调压开关呼吸器选用意大利产EM2DA型，干燥剂采用国产蓝色变色硅胶。
变压器呼吸器硅胶更换条件朋友们！今天咱来唠唠变压器呼吸器那硅胶啥时候得换这事儿。
你可别小瞧了这小小的硅胶，它在变压器的世界里那可是起着相当重要的作用呢，就像一个忠诚的小卫士，时刻守护着变压器的健康。
首先啊，咱得看看这硅胶的颜色变化。
正常情况下，那硅胶一开始可是湛蓝湛蓝的，就像那清澈的天空一样漂亮。
可随着时间的推移和它兢兢业业地工作，它会逐渐变色。
当你发现这硅胶从原来的蓝色变成了粉红色，那就是在给你发出信号啦！这说明它已经吸收了不少水分，就像一个小海绵吸饱了水一样。
一般来说，当硅胶有三分之二都变成粉红色的时候，咱就得考虑给它来个“大换血”啦。
为啥呢？因为这时候它吸收水分的能力已经大大下降了，再让它继续工作，就有点像让一个疲惫不堪的战士还得坚守阵地，那可不行，得让新的“战士”顶上。
再说说这湿度的问题。
变压器周围的环境湿度对硅胶的影响那也是不小的。
要是变压器所处的地方特别潮湿，就像住在梅雨季节的南方，那空气中的水分多得都能拧出水来。
在这种环境下，硅胶吸收水分的速度那叫一个快啊，可能还没等你反应过来，它就已经变成粉红色大军了。
所以啊，在潮湿环境里，咱得更勤快地去检查硅胶的状态，一旦发现变色比较严重，就得赶紧换，别等它累垮了才行动。
还有啊，运行时间也是个重要的参考因素。
就好比人工作久了会累，硅胶也一样。
如果变压器已经运行了很长时间，哪怕硅胶看起来颜色变化还不是特别大，咱也得考虑给它换一换。
毕竟它一直在默默地为变压器工作，说不定已经到了“极限状态”，只是还没在颜色上完全表现出来呢。
这就好比一个老员工，虽然表面上还能坚持工作，但其实身体已经有点吃不消啦，咱得关心关心它，给它放个“长假”，让新的硅胶来接替它的岗位。
另外，如果变压器在运行过程中出现了一些异常情况，比如油温突然升高啦，或者绝缘性能有点下降啦，这时候咱也得检查检查呼吸器的硅胶。
说不定就是这硅胶出了问题，导致变压器的“身体”有点不舒服呢。
就像人感冒了可能是因为免疫力下降了，变压器出现异常也可能是硅胶这个“小卫士”没做好防护工作。
