变压器呼吸器硅胶更换

变压器本体呼吸器硅胶更换新方法探讨摘要：变压器负责在电能的传输和配送过程中承担能量转换和传输功能的核心装置，而呼吸器是变压器的一个附属安全保护装置，两者组成的整体共同为电力传输发挥了重要的作用。

但随着变电站数量的增加和用电需求的增长，很容易出现设备老化现象，以变压器本体呼吸器来说，需要采取全新的方法更换硅胶，以保证其功能的完善。

本文借鉴了参考资料04的研究成果，对变压器本体呼吸器硅胶的更换新方法进行详细探讨。

关键词：变压器本体呼吸器硅胶更换变压器的本体呼吸器数量随着供电容量的不断增加而相应地增长，间接导致了硅胶更换需求越来越大。

传统的硅胶更换方式至少需要两个人操作，在完成拆装和更换工作的同时还需要有人从旁单独进行指导和监护，这样一来使得硅胶更换方式受到空间以及人员熟练度等因素的影响，无形中增加了更换难度和更换时间。

而变压器在长时间缺少呼吸器的情况下难以正常运行，这就迫使对传统的硅胶更换方法进行更新改良，以满足变压器的使用需求。

一、更换变压器本体呼吸器硅胶的注意事项第一，一般来说呼吸器内的硅胶为变色硅胶，处于正常干燥状态下呈现蓝色，而当其变为粉红色时就是受潮的标志，工作人员一旦发现变色硅胶量超过呼吸器内硅胶总量的2/3时就应进行更换操作。

第二，更换硅胶只需要针对呼吸器内受潮的那部分，如果发现呼吸器的透明罩出现裂纹、或者其他部位出现破损而破坏了密封功能，则需要进行整体更换。

第三，原装的呼吸器中出现硅胶变色时，只需进行同等数量的更换，但若其由于各种原因受到损坏时，则需要更换的呼吸器容量应等于或大于原装呼吸器的容量，以减少更换频率。

第四，在进行更换操作前需要将瓦斯保护改接信号，具体包括两种情况：本体油枕的呼吸器更换需要将本体重瓦斯改接信号；而带有载调压分接开关油枕的呼吸器更换需要将有载调压分接开关的重瓦斯保护改接信号。

第五，呼吸器被取下后应及时堵住其连通管，比如用干净的保鲜膜进行封闭处理，以防空气回吸或者灰尘渗入。

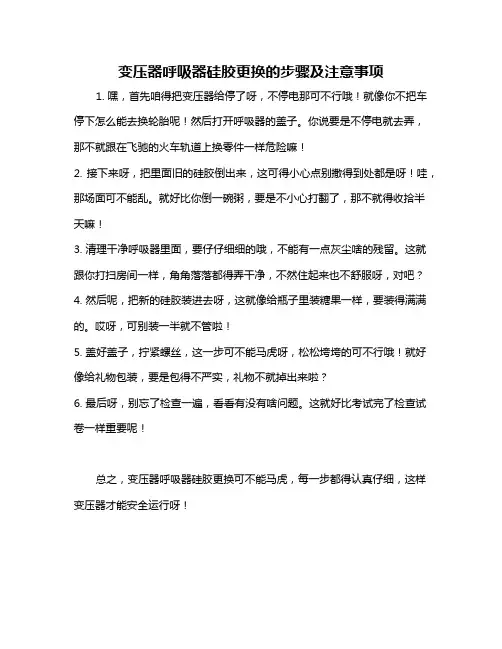

变压器呼吸器硅胶更换的步骤及注意事项
1. 嘿，首先咱得把变压器给停了呀，不停电那可不行哦！就像你不把车停下怎么能去换轮胎呢！然后打开呼吸器的盖子。

你说要是不停电就去弄，那不就跟在飞驰的火车轨道上换零件一样危险嘛！
2. 接下来呀，把里面旧的硅胶倒出来，这可得小心点别撒得到处都是呀！哇，那场面可不能乱。

就好比你倒一碗粥，要是不小心打翻了，那不就得收拾半天嘛！
3. 清理干净呼吸器里面，要仔仔细细的哦，不能有一点灰尘啥的残留。

这就跟你打扫房间一样，角角落落都得弄干净，不然住起来也不舒服呀，对吧？
4. 然后呢，把新的硅胶装进去呀，这就像给瓶子里装糖果一样，要装得满满的。

哎呀，可别装一半就不管啦！
5. 盖好盖子，拧紧螺丝，这一步可不能马虎呀，松松垮垮的可不行哦！就好像给礼物包装，要是包得不严实，礼物不就掉出来啦？
6. 最后呀，别忘了检查一遍，看看有没有啥问题。

这就好比考试完了检查试卷一样重要呢！
总之，变压器呼吸器硅胶更换可不能马虎，每一步都得认真仔细，这样变压器才能安全运行呀！。

主变呼吸器硅胶更换与重瓦斯保护投退的探讨1 前言主变呼吸器更换硅胶，是一项经常性的维护工作。

有关标准是这样规定的：“变压器在运行中滤油、补油、换潜油泵或更换净油器的吸附剂时，应将其重瓦斯改接信号，此时其他保护装置仍应接跳闸”，对更换“呼吸器的硅胶”没作特别的说明。

目前，主张更换主变呼吸器硅胶过程中要求退主变重瓦斯保护和不退主变重瓦斯保护的各占50％，而电力行业内部还有观点认为更换主变呼吸器硅胶后将有可能造成瓦斯保护误动作，因此更换硅胶后应经24h 试运行，方能将重瓦斯保护由发信改投跳闸。

可见，目前对主变呼吸器硅胶更换与重瓦斯保护投退还没有形成统一的认识，两者之间到底有无关系，下面将作进一步的分析探讨。

2 主变相关部件主变的基本结构由铁心、绕组、绝缘、油箱以及组件组成。

其中组件包括储油柜、呼吸器、压力释放装置、冷却系统、气体继电器、温度计、分接开关和绝缘套管等。

2.1 储油柜储油柜安装在主变油箱上面，通过管道经气体继电器、蝶形阀与油箱连通。

主变安装储油柜后，提供了由于主变运行发热而导致油体积膨胀的储存空间，并且大大缩小油与空气的接触面，降低了浸泡在油中的纤维老化程度。

储油柜装有与大气连通的管子，该管下端装有呼吸器。

储油柜内采用胶囊密封的办法来减小油与大气的接触面积，一般有胶囊袋密封和隔膜式密封两种方式。

胶囊式储油柜是在储油柜的内壁增加一个胶囊袋，胶囊袋内部经过呼吸器及其连管与大气相通，胶囊袋的底面紧贴地浮在储油柜内油面上，使胶囊袋与油面之间没有空气。

隔膜式储油柜是在储油柜的中间法兰处安装胶囊密封隔膜，隔膜上部经过呼吸器及其连管与大气相通，隔膜底面紧贴在储油柜内的油面上，使隔膜和油面之间没有空气。

可见，胶囊式和隔膜式储油柜的作用一致，隔绝了油面和空气的接触，通过呼吸器可以防止外界的湿气、杂质等进入主变内部，使主变能保持一定的干燥程度。

当油面随温度变化时，胶囊袋也随着膨胀和压缩（隔膜也随着张驰），起到了呼吸作用。

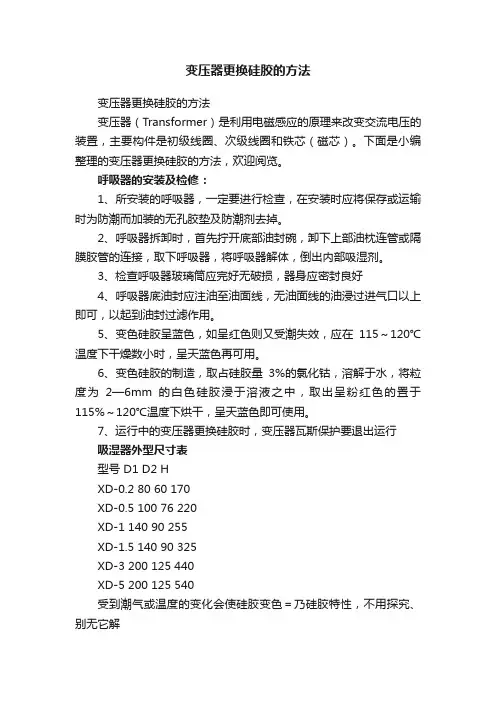

变压器更换硅胶的方法变压器更换硅胶的方法变压器（Transformer）是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯）。

下面是小编整理的变压器更换硅胶的方法，欢迎阅览。

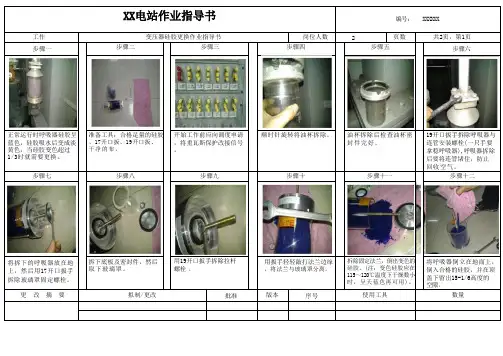

呼吸器的安装及检修：1、所安装的呼吸器，一定要进行检查，在安装时应将保存或运输时为防潮而加装的无孔胶垫及防潮剂去掉。

2、呼吸器拆卸时，首先拧开底部油封碗，卸下上部油枕连管或隔膜胶管的连接，取下呼吸器，将呼吸器解体，倒出内部吸湿剂。

3、检查呼吸器玻璃筒应完好无破损，器身应密封良好4、呼吸器底油封应注油至油面线，无油面线的油浸过进气口以上即可，以起到油封过滤作用。

5、变色硅胶呈蓝色，如呈红色则又受潮失效，应在115～120℃温度下干燥数小时，呈天蓝色再可用。

6、变色硅胶的制造，取占硅胶量3%的氯化钴，溶解于水，将粒度为2—6mm的白色硅胶浸于溶液之中，取出呈粉红色的置于115%～120℃温度下烘干，呈天蓝色即可使用。

7、运行中的变压器更换硅胶时，变压器瓦斯保护要退出运行吸湿器外型尺寸表型号 D1 D2 HXD-0.2 80 60 170XD-0.5 100 76 220XD-1 140 90 255XD-1.5 140 90 325XD-3 200 125 440XD-5 200 125 540受到潮气或温度的变化会使硅胶变色＝乃硅胶特性，不用探究、别无它解干式变压器有呼吸器吗？能讲出有或无的原因吗？谁能详细地讲解一下啊？变压器中的呼吸器是指油浸变压器中其绝缘油受热不同膨胀也不同，膨胀时油向上升到油枕中，油枕的油位上升挤压空气，此时需要油枕呼吸器予以调解。

干式变压器没有绝缘油，哪来的的呼吸器呢？如何降低变压器更换硅胶次数这个主要还是和变压器的质量有关系。

作为电力工作人员的话，安全运行就好了。

变压器本体吸湿器的话，别让变压器过热，及时发现渗油的位置。

有载调压血箱的吸湿器的话，注意调档次数不要过多了。

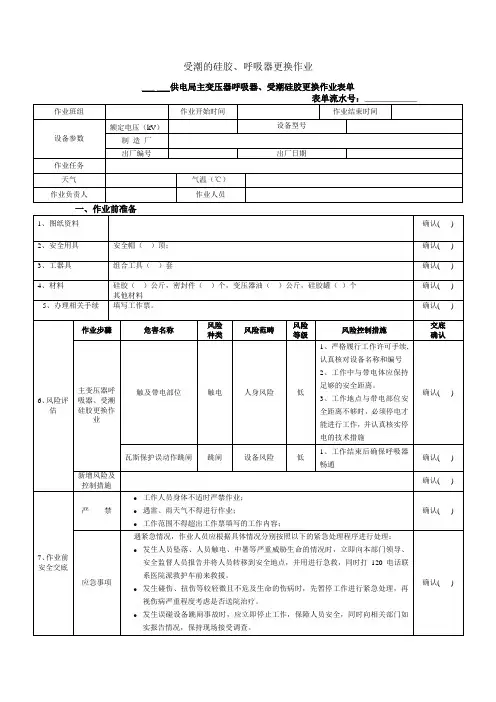

受潮的硅胶、呼吸器更换作业___ ___供电局主变压器呼吸器、受潮硅胶更换作业表单表单流水号：____________ 作业班组作业开始时间作业结束时间设备参数额定电压（kV）设备型号制造厂出厂编号出厂日期作业任务天气气温（℃）作业负责人作业人员一、作业前准备1、图纸资料确认( )2、安全用具安全帽（）顶；确认( )3、工器具组合工具（）套确认( )4、材料硅胶（）公斤，密封件（）个，变压器油（）公斤，硅胶罐（）个其他材料确认( ) 5、办理相关手续填写工作票。

确认( )6、风险评估作业步骤危害名称风险种类风险范畴风险等级风险控制措施交底确认主变压器呼吸器、受潮硅胶更换作业触及带电部位触电人身风险低1、严格履行工作许可手续,认真核对设备名称和编号2、工作中与带电体应保持足够的安全距离。

3、工作地点与带电部位安全距离不够时，必须停电才能进行工作，并认真核实停电的技术措施确认( ) 瓦斯保护误动作跳闸跳闸设备风险低1、工作结束后确保呼吸器畅通确认( ) 新增风险及控制措施确认( )7、作业前安全交底严禁●工作人员身体不适时严禁作业；●遇雷、雨天气不得进行作业；●工作范围不得超出工作票填写的工作内容；确认( ) 应急事项遇紧急情况，作业人员应根据具体情况分别按照以下的紧急处理程序进行处理：●发生人员坠落、人员触电、中暑等严重威胁生命的情况时，立即向本部门领导、安全监督人员报告并将人员转移到安全地点，并用进行急救，同时打120电话联系医院派救护车前来救援。

●发生碰伤、扭伤等较轻微且不危及生命的伤病时，先暂停工作进行紧急处理，再视伤病严重程度考虑是否送院治疗。

●发生误碰设备跳闸事故时，应立即停止工作，保障人员安全，同时向相关部门如实报告情况，保持现场接受调查。

确认( )交底事项1、工作负责人应在值班人员的带领下核实工作地点、任务，确定现场安全措施满足工作要求。

2、工作负责人应在开始工作前向全体工作成员交待清楚工作地点、工作任务、已拉开的隔离开关刀闸和已合上的接地开关的情况，检查安全围栏和标示牌等安全措施，特别注意与临近带电设备的安全距离，防止走错间隔。

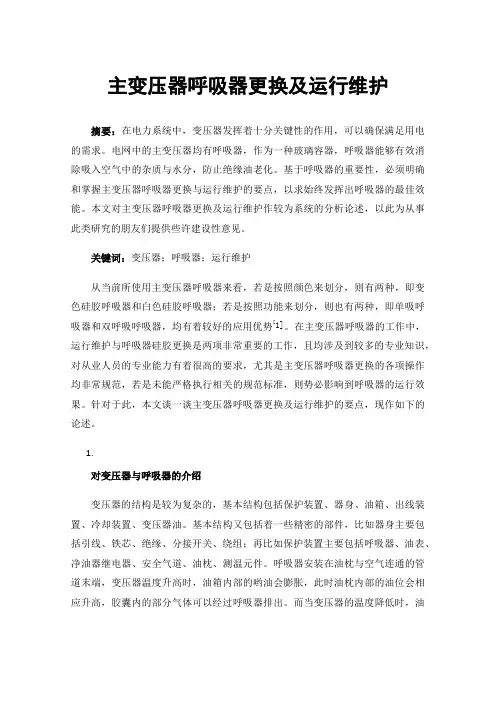

主变压器呼吸器更换及运行维护摘要：在电力系统中，变压器发挥着十分关键性的作用，可以确保满足用电的需求。

电网中的主变压器均有呼吸器，作为一种玻璃容器，呼吸器能够有效消除吸入空气中的杂质与水分，防止绝缘油老化。

基于呼吸器的重要性，必须明确和掌握主变压器呼吸器更换与运行维护的要点，以求始终发挥出呼吸器的最佳效能。

本文对主变压器呼吸器更换及运行维护作较为系统的分析论述，以此为从事此类研究的朋友们提供些许建设性意见。

关键词：变压器；呼吸器；运行维护从当前所使用主变压器呼吸器来看，若是按照颜色来划分，则有两种，即变色硅胶呼吸器和白色硅胶呼吸器；若是按照功能来划分，则也有两种，即单吸呼吸器和双呼吸呼吸器，均有着较好的应用优势[1]。

在主变压器呼吸器的工作中，运行维护与呼吸器硅胶更换是两项非常重要的工作，且均涉及到较多的专业知识，对从业人员的专业能力有着很高的要求，尤其是主变压器呼吸器更换的各项操作均非常规范，若是未能严格执行相关的规范标准，则势必影响到呼吸器的运行效果。

针对于此，本文谈一谈主变压器呼吸器更换及运行维护的要点，现作如下的论述。

1.对变压器与呼吸器的介绍变压器的结构是较为复杂的，基本结构包括保护装置、器身、油箱、出线装置、冷却装置、变压器油。

基本结构又包括着一些精密的部件，比如器身主要包括引线、铁芯、绝缘、分接开关、绕组；再比如保护装置主要包括呼吸器、油表、净油器继电器、安全气道、油枕、测温元件。

呼吸器安装在油枕与空气连通的管道末端，变压器温度升高时，油箱内部的哟油会膨胀，此时油枕内部的油位会相应升高，胶囊内的部分气体可以经过呼吸器排出。

而当变压器的温度降低时，油箱内的油会出现收缩反应，油枕内部的油位相应下降，此时胆囊能够经过呼吸器来吸入部分气体。

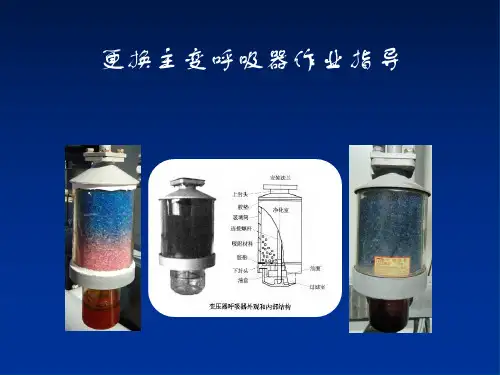

呼吸器也被称之为吸湿器，就结构来说，内部有吸附剂，多采用变色硅胶，这样能够很好地吸收空气中的水分，变压器油出现受潮和氧化的风险可以大大降低。

常见的主变压器呼吸器结构是较为简单的，由一根铁管、玻璃容器和油杯所组成，油杯内有一定量的绝缘油，玻璃容器中有干燥剂，多是硅胶[2]。
