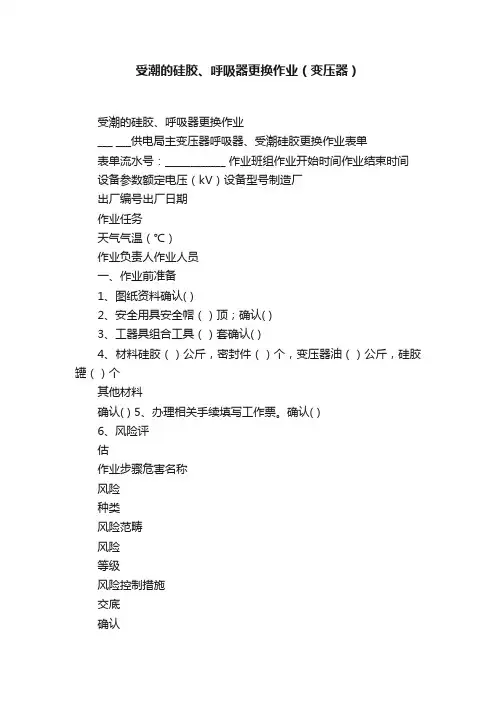

受潮的硅胶、呼吸器更换作业（变压器）
受潮的硅胶、呼吸器更换作业（变压器）受潮的硅胶、呼吸器更换作业___ ___供电局主变压器呼吸器、受潮硅胶更换作业表单表单流水号：____________ 作业班组作业开始时间作业结束时间设备参数额定电压（kV）设备型号制造厂出厂编号出厂日期作业任务天气气温（℃）作业负责人作业人员一、作业前准备1、图纸资料确认( )2、安全用具安全帽（）顶；确认( )3、工器具组合工具（）套确认( )4、材料硅胶（）公斤，密封件（）个，变压器油（）公斤，硅胶罐（）个其他材料确认( ) 5、办理相关手续填写工作票。
确认( )6、风险评估作业步骤危害名称风险种类风险范畴风险等级风险控制措施交底确认主变压器呼吸器、受潮硅胶更换作业触及带电部位触电人身风险低1、严格履行工作许可手续,认真核对设备名称和编号2、工作中与带电体应保持足够的安全距离。
3、工作地点与带电部位安全距离不够时，必须停电才能进行工作，并认真核实停电的技术措施确认( ) 瓦斯保护误动作跳闸跳闸设备风险低1、工作结束后确保呼吸器畅通确认( ) 新增风险及控制措施确认( )7、作业前安全交底严禁●工作人员身体不适时严禁作业；●遇雷、雨天气不得进行作业；●工作范围不得超出工作票填写的工作内容；确认( ) 应急事项遇紧急情况，作业人员应根据具体情况分别按照以下的紧急处理程序进行处理：●发生人员坠落、人员触电、中暑等严重威胁生命的情况时，立即向本部门领导、安全监督人员报告并将人员转移到安全地点，并用进行急救，同时打120电话联系医院派救护车前来救援。
●发生碰伤、扭伤等较轻微且不危及生命的伤病时，先暂停工作进行紧急处理，再视伤病严重程度考虑是否送院治疗。
●发生误碰设备跳闸事故时，应立即停止工作，保障人员安全，同时向相关部门如实报告情况，保持现场接受调查。
确认( )交底事项1、工作负责人应在值班人员的带领下核实工作地点、任务，确定现场安全措施满足工作要求。
2、工作负责人应在开始工作前向全体工作成员交待清楚工作地点、工作任务、已拉开的隔离开关刀闸和已合上的接地开关的情况，检查安全围栏和标示牌等安全措施，特别注意与临近带电设备的安全距离，防止走错间隔。
变压器本体呼吸器硅胶更换新方法探讨
变压器本体呼吸器硅胶更换新方法探讨摘要：变压器负责在电能的传输和配送过程中承担能量转换和传输功能的核心装置，而呼吸器是变压器的一个附属安全保护装置，两者组成的整体共同为电力传输发挥了重要的作用。
但随着变电站数量的增加和用电需求的增长，很容易出现设备老化现象，以变压器本体呼吸器来说，需要采取全新的方法更换硅胶，以保证其功能的完善。
本文借鉴了参考资料04的研究成果，对变压器本体呼吸器硅胶的更换新方法进行详细探讨。
关键词：变压器本体呼吸器硅胶更换变压器的本体呼吸器数量随着供电容量的不断增加而相应地增长，间接导致了硅胶更换需求越来越大。
传统的硅胶更换方式至少需要两个人操作，在完成拆装和更换工作的同时还需要有人从旁单独进行指导和监护，这样一来使得硅胶更换方式受到空间以及人员熟练度等因素的影响，无形中增加了更换难度和更换时间。
而变压器在长时间缺少呼吸器的情况下难以正常运行，这就迫使对传统的硅胶更换方法进行更新改良，以满足变压器的使用需求。
一、更换变压器本体呼吸器硅胶的注意事项第一，一般来说呼吸器内的硅胶为变色硅胶，处于正常干燥状态下呈现蓝色，而当其变为粉红色时就是受潮的标志，工作人员一旦发现变色硅胶量超过呼吸器内硅胶总量的2/3时就应进行更换操作。
第二，更换硅胶只需要针对呼吸器内受潮的那部分，如果发现呼吸器的透明罩出现裂纹、或者其他部位出现破损而破坏了密封功能，则需要进行整体更换。
第三，原装的呼吸器中出现硅胶变色时，只需进行同等数量的更换，但若其由于各种原因受到损坏时，则需要更换的呼吸器容量应等于或大于原装呼吸器的容量，以减少更换频率。
第四，在进行更换操作前需要将瓦斯保护改接信号，具体包括两种情况：本体油枕的呼吸器更换需要将本体重瓦斯改接信号；而带有载调压分接开关油枕的呼吸器更换需要将有载调压分接开关的重瓦斯保护改接信号。
第五，呼吸器被取下后应及时堵住其连通管，比如用干净的保鲜膜进行封闭处理，以防空气回吸或者灰尘渗入。
油浸式变压器呼吸器矽胶更换作业指导书
油浸式变压器呼吸器矽胶更换作业指导书1范围本标准化作业指导书规定了油浸式主变呼吸器硅胶更换标准化作业前准备、作业流程图、作业程序与操作标准。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50150-2006 电气装置安装工程电气设备交接试验标准Q/GDW 168-2008 输变电设备状态检修试验规程国家电网〔2009〕664号国家电网公司电力安全工作规程（变电部分）Q/GDW-10-J206-2010 输变电设备交接和状态检修试验规程3术语和定义无4检修前的准备:4.1检修工作安排4.2劳动组织及人员要求4.2.1劳动组织劳动组织明确了工作所需人员类别、人员职责和作业人员数量，见表2。
劳动组织4.2.2人员要求明确了工作人员的精神状态，工作人员的资格包括作业技能、安全资质等要求见表3。
人员要求4.3备品备件与材料4.4工器具与仪器仪表工器具与仪器仪表主要包括工器具、仪器仪表和电源设施等，见表5。
工器具与仪器仪表4.5、技术资料：日常工作中要注意对设备信息的采集和PMS台帐整理录入工作，对所需更换的变压器呼吸器应了解安装方式和呼吸器的容量大小，建立完整的呼吸器信息表,呼吸器的好坏直接关系到变压器内部油的品质，对变压器正常运行起到至关重要的作用。
4.6、定置图及围栏图：在工作区域设置围栏。
4.7检修前设备设施状态：矽胶更换前应先确认呼吸器呼吸通畅，瓦斯继电器内无气体，呼吸器矽胶变色2/3以上。
4.8危险点分析与预防控制措施：规定了油浸式变压器呼吸器矽胶更换的危险点与预防控制措施。
见表6危险点分析与预防控制措施5工作流程图根据更换全过程以最佳的更换步骤和顺序，对更换项目过程进行优化而形成的工作流程图，见图1。
图1 油浸式变压器呼吸器矽胶更换流程图6工作程序与操作标准6.1开工办理开工许可手续前应检查落实的内容，见表7。
变压器呼吸器常见故障分析处理ppt
最高油位线
最低油位线
-
7
（二）呼吸器硅胶更换 硅胶的作用防止空气中的水分进入到变压器本体，且起到指 示作用： 干燥的硅胶是蓝色或白色的，受潮后的硅胶变成粉红色 由此起到了指示作用
干燥的硅胶
-
受潮后的硅胶
8
•更换硅胶应在天气良好，空气适度小时进行。拆掉呼吸器后 应立即将呼吸管头用干净塑料纸包扎，严防潮气进入 •更换硅胶的同时要一并清洗更换
-
3
• 一种是近几年改进 的新型呼吸器
• 这种呼吸器设计有 硅胶出、入口便于 运行时更换
• 呼吸器玻璃罩及油 杯都装有防护罩， 这样玻璃罩和油杯 就不容易损坏
-
4
（一）吸湿器油封补油
油封的作用是不让空气中的水 分进入到变压器本体，油封的 有长期暴露在空气中会氧化、 挥发，所有我们要不定期的给
油封补油、清洗油杯
-
12
整体更换时应确定吸湿器固定法兰的孔径及孔距
-
13
•回装时应注意安装法兰 密封垫的安装要平整、 正确，紧固螺丝时应对 角慢慢紧固，避免受理 不均匀
-
14
• 如变压器在出厂时呼 吸器已经装上，则只 需要安装工程竣工之 前把呼吸器下盛油杯 卸开，去掉密封垫， 在盛油杯中加入变压 器油再装上即可(不必 装的过紧)。
-
10
更换硅胶的方法 •工作开始前要退出主变重瓦斯保
护压板 •打开呼吸器硅胶出口将硅胶放
到回收装置 •当变色的硅胶排放干净后关上排
口孔打开入口将合格的硅胶注 入呼吸器内，注满为止 •将呼吸器硅胶注入口盖紧，恢复 变压器重瓦斯压板
硅胶入口 硅胶出口
-
11
（三）吸湿器玻璃罩、油封破损更换或整体更换 吸湿器的玻璃罩、油杯都是由有机玻璃材料制成的，在运行 过程中可能会遭到外力造成损坏 •确定吸湿器玻璃罩、油杯型号及尺寸以确保能够安装上去 •工作开始前要退出主变重瓦斯保护压板 •小心将吸湿器拆卸解体将相应的部件更换
最低油位线
-
7
（二）呼吸器硅胶更换 硅胶的作用防止空气中的水分进入到变压器本体，且起到指 示作用： 干燥的硅胶是蓝色或白色的，受潮后的硅胶变成粉红色 由此起到了指示作用
干燥的硅胶
-
受潮后的硅胶
8
•更换硅胶应在天气良好，空气适度小时进行。拆掉呼吸器后 应立即将呼吸管头用干净塑料纸包扎，严防潮气进入 •更换硅胶的同时要一并清洗更换
-
3
• 一种是近几年改进 的新型呼吸器
• 这种呼吸器设计有 硅胶出、入口便于 运行时更换
• 呼吸器玻璃罩及油 杯都装有防护罩， 这样玻璃罩和油杯 就不容易损坏
-
4
（一）吸湿器油封补油
油封的作用是不让空气中的水 分进入到变压器本体，油封的 有长期暴露在空气中会氧化、 挥发，所有我们要不定期的给
油封补油、清洗油杯
-
12
整体更换时应确定吸湿器固定法兰的孔径及孔距
-
13
•回装时应注意安装法兰 密封垫的安装要平整、 正确，紧固螺丝时应对 角慢慢紧固，避免受理 不均匀
-
14
• 如变压器在出厂时呼 吸器已经装上，则只 需要安装工程竣工之 前把呼吸器下盛油杯 卸开，去掉密封垫， 在盛油杯中加入变压 器油再装上即可(不必 装的过紧)。
-
10
更换硅胶的方法 •工作开始前要退出主变重瓦斯保
护压板 •打开呼吸器硅胶出口将硅胶放
到回收装置 •当变色的硅胶排放干净后关上排
口孔打开入口将合格的硅胶注 入呼吸器内，注满为止 •将呼吸器硅胶注入口盖紧，恢复 变压器重瓦斯压板
硅胶入口 硅胶出口
-
11
（三）吸湿器玻璃罩、油封破损更换或整体更换 吸湿器的玻璃罩、油杯都是由有机玻璃材料制成的，在运行 过程中可能会遭到外力造成损坏 •确定吸湿器玻璃罩、油杯型号及尺寸以确保能够安装上去 •工作开始前要退出主变重瓦斯保护压板 •小心将吸湿器拆卸解体将相应的部件更换
更换主变硅胶作业指导-丁锋
更换主变硅胶作业指导
二、正确更换硅胶
• 1、先拆除呼吸器油杯 以“一”字螺丝刀逆时针方向搌松呼吸器底部旋盘（带6 个小孔），旋转取下油罐，再松开两个小螺母，以取 下小玻璃筒（吸器
• 即 松开呼吸器与油枕呼吸导管连接处四个螺丝，取下呼 吸器（注意应从底部托扶住呼吸器，避免其掉落破损）。 随即用崭新、干燥的毛巾包住呼吸导管，以免空气及杂 质直接进入油枕。
1cm
更换主变硅胶作业指导
• 2、检查： ①检查呼吸器密封胶是否严密；（透明罐的上下连接部 分最好用玻璃胶加封）
②检查主变本体放油阀是否关紧，无漏油；
③观察轻瓦斯继电器小窗应充满油； ④主变本体运行一小时后，检查轻瓦斯继电器应无气体 分隔
更换主变硅胶作业指导
• 最后，将检查结果报中调，并根据调度命令投入 “本体重瓦斯起动跳闸”、“有载重瓦斯起动跳 闸”硬压板，恢复主变瓦斯保护正常运行。（如 发现有气体应如实汇报并等待检修人员来处理）
谢谢
丁锋
更换主变硅胶作业指导
• 3、拆除硅胶罐顶盖 旋开并取下长螺杆，竖向放置呼吸器，将顶盖向上提起则 打开硅胶罐，更换上新的硅胶。（如用玻璃胶封过的， 先用小刀将玻璃胶密封部分刮开，切记不可用蛮力）
更换主变硅胶作业指导
三、安装呼吸器及检查
• 1、安装方法：与上述拆除步骤相反（大玻璃筒内 油位比最低油位高1cm，底部小玻璃筒浸入大玻璃 筒油内）
更换主变硅胶作业指导
• 在恢复后的48小时内应密切留意以下地方： 1、轻瓦斯继电器小窗有无气体； 2、检查新更换的硅胶颜色，底部小罐内有无 油进入； 3、用吸油纸清理干净更换后的吸湿器外部残 留油，更换吸湿器及放油嘴底下的鹅卵石， 以便检查有无渗漏油的情况存在；
讨论：更换主变压器呼吸器硅胶对瓦斯保护到底有什么样的影 响，目前在电力系统内还没有一个统一的认识。对运行中的主 变压器更换呼吸器硅胶，在更换硅胶的过程中要将重瓦斯保护 由跳闸改投发信，这一点的认识基本一致。但是，对硅胶更换 完毕后重瓦斯保护应如何投切的分歧就比较大。一种观点认为 更换主变压器呼吸器硅胶后将有可能造成瓦期保护误动作．因 此硅胶更换完毕后应经24 h试运行(试运行过程中重瓦斯保护投 发信)方能将重瓦斯保护由发信改投跳闸；另一种观点认为主变 压器呼吸器硅胶更换完毕后对重瓦斯保护已经没有影响，因此 更换硅胶的工作完毕后就应将重瓦斯保护改投跳闸。
