变压器本体呼吸器硅胶更换新方法探讨摘要：变压器负责在电能的传输和配送过程中承担能量转换和传输功能的核心装置，而呼吸器是变压器的一个附属安全保护装置，两者组成的整体共同为电力传输发挥了重要的作用。

但随着变电站数量的增加和用电需求的增长，很容易出现设备老化现象，以变压器本体呼吸器来说，需要采取全新的方法更换硅胶，以保证其功能的完善。

本文借鉴了参考资料04的研究成果，对变压器本体呼吸器硅胶的更换新方法进行详细探讨。

关键词：变压器本体呼吸器硅胶更换变压器的本体呼吸器数量随着供电容量的不断增加而相应地增长，间接导致了硅胶更换需求越来越大。

传统的硅胶更换方式至少需要两个人操作，在完成拆装和更换工作的同时还需要有人从旁单独进行指导和监护，这样一来使得硅胶更换方式受到空间以及人员熟练度等因素的影响，无形中增加了更换难度和更换时间。

而变压器在长时间缺少呼吸器的情况下难以正常运行，这就迫使对传统的硅胶更换方法进行更新改良，以满足变压器的使用需求。

一、更换变压器本体呼吸器硅胶的注意事项第一，一般来说呼吸器内的硅胶为变色硅胶，处于正常干燥状态下呈现蓝色，而当其变为粉红色时就是受潮的标志，工作人员一旦发现变色硅胶量超过呼吸器内硅胶总量的2/3时就应进行更换操作。

第二，更换硅胶只需要针对呼吸器内受潮的那部分，如果发现呼吸器的透明罩出现裂纹、或者其他部位出现破损而破坏了密封功能，则需要进行整体更换。

第三，原装的呼吸器中出现硅胶变色时，只需进行同等数量的更换，但若其由于各种原因受到损坏时，则需要更换的呼吸器容量应等于或大于原装呼吸器的容量，以减少更换频率。

第四，在进行更换操作前需要将瓦斯保护改接信号，具体包括两种情况：本体油枕的呼吸器更换需要将本体重瓦斯改接信号；而带有载调压分接开关油枕的呼吸器更换需要将有载调压分接开关的重瓦斯保护改接信号。

第五，呼吸器被取下后应及时堵住其连通管，比如用干净的保鲜膜进行封闭处理，以防空气回吸或者灰尘渗入。

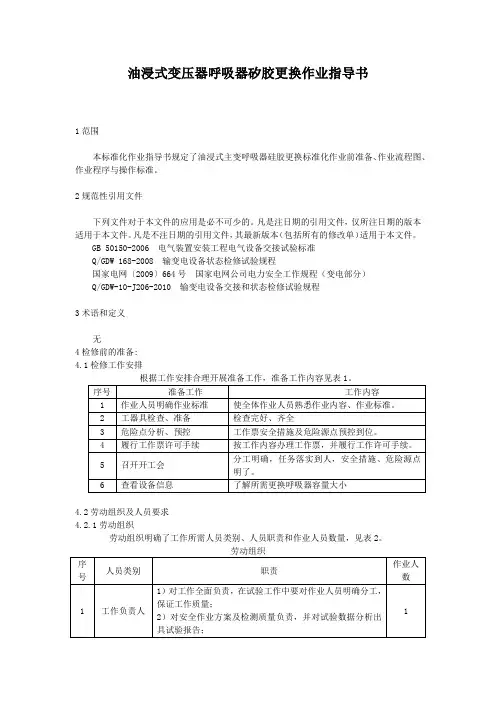

油浸式变压器呼吸器矽胶更换作业指导书1范围本标准化作业指导书规定了油浸式主变呼吸器硅胶更换标准化作业前准备、作业流程图、作业程序与操作标准。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB 50150-2006 电气装置安装工程电气设备交接试验标准Q/GDW 168-2008 输变电设备状态检修试验规程国家电网〔2009〕664号国家电网公司电力安全工作规程（变电部分）Q/GDW-10-J206-2010 输变电设备交接和状态检修试验规程3术语和定义无4检修前的准备:4.1检修工作安排4.2劳动组织及人员要求4.2.1劳动组织劳动组织明确了工作所需人员类别、人员职责和作业人员数量，见表2。

劳动组织4.2.2人员要求明确了工作人员的精神状态，工作人员的资格包括作业技能、安全资质等要求见表3。

人员要求4.3备品备件与材料4.4工器具与仪器仪表工器具与仪器仪表主要包括工器具、仪器仪表和电源设施等，见表5。

工器具与仪器仪表4.5、技术资料：日常工作中要注意对设备信息的采集和PMS台帐整理录入工作，对所需更换的变压器呼吸器应了解安装方式和呼吸器的容量大小，建立完整的呼吸器信息表,呼吸器的好坏直接关系到变压器内部油的品质，对变压器正常运行起到至关重要的作用。

4.6、定置图及围栏图：在工作区域设置围栏。

4.7检修前设备设施状态：矽胶更换前应先确认呼吸器呼吸通畅，瓦斯继电器内无气体，呼吸器矽胶变色2/3以上。

4.8危险点分析与预防控制措施：规定了油浸式变压器呼吸器矽胶更换的危险点与预防控制措施。

见表6危险点分析与预防控制措施5工作流程图根据更换全过程以最佳的更换步骤和顺序，对更换项目过程进行优化而形成的工作流程图，见图1。

图1 油浸式变压器呼吸器矽胶更换流程图6工作程序与操作标准6.1开工办理开工许可手续前应检查落实的内容，见表7。

变压器呼吸器的工作原理及硅胶更换工作变压器呼吸器的工作原理及硅胶更换工作引言：变压器呼吸器是变压器中非常重要的一个部件，它起到保护变压器内部绝缘油的作用，防止绝缘油受潮以及减少油中气体的含量。

本文将详细介绍变压器呼吸器的工作原理以及硅胶更换的工作。

一、变压器呼吸器的工作原理变压器呼吸器是由呼吸阀、密封阀、硅胶以及其他辅助部件组成的。

在正常工作状态下，变压器内部温度上升时，内部的绝缘油会膨胀产生气体，这时变压器呼吸器会自动打开，将产生的气体排到大气中，从而保持变压器内部气体的压力相对稳定。

当变压器内部温度下降时，由于内部气体收缩，变压器呼吸器会关闭，并防止大气中的湿空气进入变压器内部。

变压器呼吸器的工作原理可以通过以下几个步骤来描述：1. 当变压器内部温度升高，绝缘油膨胀产生气体。

2. 变压器呼吸器的呼吸阀打开，气体通过呼吸阀排放到大气中。

3. 当变压器内部温度下降，内部气体收缩。

4. 变压器呼吸器的密封阀关闭，防止大气中的湿空气进入变压器内部。

二、硅胶更换工作硅胶是变压器呼吸器中的一种重要的材料，它具有良好的密封性能和较强的耐高温特性。

然而，由于硅胶会随着时间的推移而老化，因此在使用一段时间后，可能需要对变压器呼吸器中的硅胶进行更换。

下面给出变压器呼吸器硅胶更换的工作步骤：1. 先将变压器呼吸器从变压器上卸下并放置在清洁的工作台上。

2. 用螺丝刀或其他合适的工具拆卸变压器呼吸器的上盖。

3. 将已经老化的硅胶取出并清除呼吸器的内部杂质。

4. 将新的硅胶放入变压器呼吸器内，确保其均匀覆盖整个呼吸器的密封面积。

5. 将变压器呼吸器的上盖固定好，确保紧密贴合。

6. 将变压器呼吸器安装回原位，并确保与变压器的连接牢固。

需要注意的是，在更换硅胶之前，应该先确保所选购的硅胶具有合适的尺寸和性能，以便能够完全覆盖变压器呼吸器的密封面积。

此外，在进行更换工作时，需要保持呼吸器内部的清洁，避免杂质进入。

结论：变压器呼吸器作为变压器中的重要组件，通过调节变压器内部的气体压力，起到保护和维护变压器的作用。
