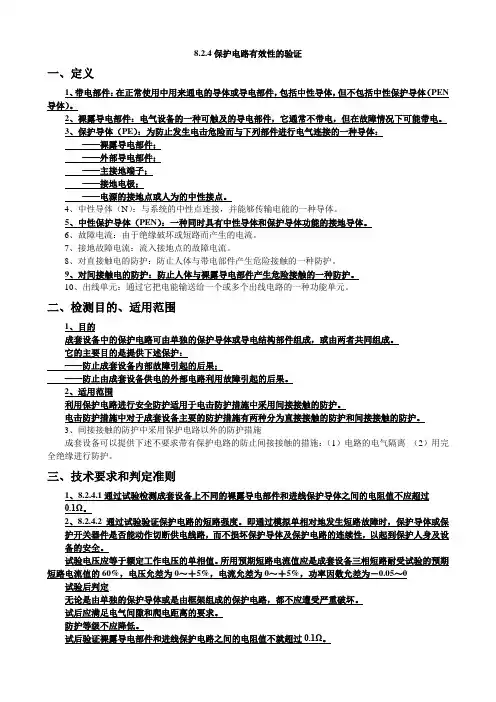

8.2.4保护电路有效性的验证一、定义1、带电部件：在正常使用中用来通电的导体或导电部件，包括中性导体，但不包括中性保护导体（PEN 导体）。
2、裸露导电部件：电气设备的一种可触及的导电部件，它通常不带电，但在故障情况下可能带电。
3、保护导体（PE）：为防止发生电击危险而与下列部件进行电气连接的一种导体：——裸露导电部件；——外部导电部件；——主接地端子；——接地电极；——电源的接地点或人为的中性接点。
4、中性导体（N）：与系统的中性点连接，并能够传输电能的一种导体。
5、中性保护导体（PEN）：一种同时具有中性导体和保护导体功能的接地导体。
6、故障电流：由于绝缘破坏或短路而产生的电流。
7、接地故障电流：流入接地点的故障电流。
8、对直接触电的防护：防止人体与带电部件产生危险接触的一种防护。
9、对间接触电的防护：防止人体与裸露导电部件产生危险接触的一种防护。
10、出线单元：通过它把电能输送给一个或多个出线电路的一种功能单元。
二、检测目的、适用范围1、目的成套设备中的保护电路可由单独的保护导体或导电结构部件组成，或由两者共同组成。
它的主要目的是提供下述保护：——防止成套设备内部故障引起的后果；——防止由成套设备供电的外部电路利用故障引起的后果。
2、适用范围利用保护电路进行安全防护适用于电击防护措施中采用间接接触的防护。
电击防护措施中对于成套设备主要的防护措施有两种分为直接接触的防护和间接接触的防护。
3、间接接触的防护中采用保护电路以外的防护措施成套设备可以提供下述不要求带有保护电路的防止间接接触的措施：（1）电路的电气隔离（2）用完全绝缘进行防护。
三、技术要求和判定准则1、8.2.4.1通过试验检测成套设备上不同的裸露导电部件和进线保护导体之间的电阻值不应超过0.1Ω。
2、8.2.4.2通过试验验证保护电路的短路强度。
即通过模拟单相对地发生短路故障时，保护导体或保护开关器件是否能动作切断供电线路，而不损坏保护导体及保护电路的连续性，以起到保护人身及设备的安全。
