低压供配电系统保护.ppt

格式：ppt
大小：415.00 KB
文档页数：83

下载文档原格式

低压配电系统讲解_图文

4。低压配电系统的电源
必须特别指出，因投资或条件限制，从邻近车间取一路电源，或从不同变压器的低压配电系统中取一路电源作为保安内电源，其可信赖性是很差的，它实质上是一中有容量限制的备用电源或联络电源。因邻近车间的电源检修时，或发生误操作时，该保安电压就不存在了。如果采用这种方式，为避免误操作，应该在送电回路设一明显醒目的告示牌（例如红底白字）写名该回路为邻近某某车间的保安电源，以免误操作，并设停电报警信号。
2。低压配电系统的构划
分层次为了节约配电设备和线路的投资、常将分系统集合成容量较大
的分系统，各小系统是大的分系统的用户，它们之间是上下级的关系，这就构成低压配电系统的层次性。各层次的组合也应符合构成分系统的原则。
由于系统保护设备性能的限制，低压配电系统的层次一般不宜超过三级。直接接在降压变压器出口的第一级的回路数不宜太多，因为该处的短路电流最大，其开关设备的价格昂贵。这也是系统要分层次的原因。
d、安全监视。各种仪表监视、电气监视和计算机监视不能因停电而丢失数据。采用UPS不间断电源。
4。低压配电系统的电源
4、保安电源的设计由于电网是一个整体，一旦电网发上大事故，则从电
网取的电源可能全部消失。因此，原则上保安电源应独立与电网之外。
a.、长期保安电源的设计容量大的负荷，选用能自启动的柴油发电机为宜。容量小的负荷，选用不停电电源（UPS）较方便。属于本电源供电的支流操作电源和信号电源，选用蓄电池。
2。低压配电系统的构划
构划系统有很多因数，原则上按分系统和分层次来拟定配电系统。
分系统
一般低压配电系统可分为若干个系统。每个系统可以是一个配电箱、一组低压A）按对电源要求组合分系统有：

供配电技术(全套PPT课件)

3．三级负荷
三级负荷为不属于一级和二级负荷者。对一些非连续性生产的中小型企业，停电仅影响产量或造成少量产品报废的用电设备，以及一般民用建筑的用电负荷等均属三级负荷。
配电线路：分6-10KV厂内高压配电线路和380/220V 厂内低压配电线路。
车间变电所（建筑物变电所）：6-10KV降到 380/220V
３．供配电的要求和课程任务
供配电的基本要求是：
（1）安全
（2）可靠
（3）优质
（4）经济
本课程的任务：讲述供配电系统电能供应和分配的基本知识和
理论，使学生掌握供配电系统的设计和计算方法，管理和运行技能，为学生今后从事供配电技术工作奠定基础。
1．一级负荷
一级负荷为中断供电将造成人身伤亡者；中断供电将在政治上、经济上造成重大损失者，如重大设备损坏、重大产品报废、用重要原料生产的产品大量报废，国民经济中重点企业的连续性生产过程被打乱而需要长时间恢复等；中断供电将有重大政治、经济影响的用电单位的正常工作的负荷者。
2．二级负荷
二级负荷为中断供电将在政治上、经济上造成较大损失者，如主要设备损坏、大量产品报废，连续性生产过程被打乱需较长时间才能恢复，重点企业大量减产等；中断供电系统将影响重要用电单位正常工作的负荷者；中断供电将造成大型影剧院、大型商场等较多人员集中的重要公共场所秩序混乱者。
2．供配电系统－－由总降变电所、高压配电所、配电线路、车间变电所和用电设备组成。
总降压变电所：将35-110KV的外部供电电源降到610KV共高压配电所、车间变电所或建筑物变电所、高压用电设备。一般大型企业都设之。
高压配电所：接受6-10KV电压，再分配。一般负荷
分散、厂区大的大型企业需设置。

高低压供配电系统.ppt

高低压供配电系统.ppt1、2.3供配电系统建筑供配电系统有沟通电源、供配电线路、配电掌握和用电设备组成。

在设计建筑电气供配电系统时，首先应确定供配电方案，确定各种用电设备功率，在此基础上进行用电负荷计算，并选择各种配电掌握设备和配电导线。

一、用电设备的工作制是指用电设备的工作方式。

其对于用电负荷的大小有直接影响。

根据工作制的不同，可将用电设备分为三类。

〔1〕长期工作制的设备是指长期连续运行，可以到达稳定温升，负荷比较平稳的用电设备。

如照明灯具、锅炉用风机、生产生活用水泵等。

〔2〕短期工作制的设备是指工作时间较短常达不到稳定温升，而停用时间很长可冷却到四周环境温度的用电设备。

如房间换气扇。

锅炉补水泵等。

〔3〕反复短期工2、作制的设备是指时而工作，时而停用，反复交替变换，工作时间很短，常达不到稳定温升，停用时间也很短，常冷却不到环境温度，工作周期一般不超过10分钟。

运行一段时间后温升稳定在某一稳定范围内反复波动的用电设备。

二、用电负荷计算〔电力负荷〕用电负荷——通过供电线路的电流和功率。

1、计算的目的〔1〕选择合适的电气设备〔2〕选择合适的导线截面〔3〕选择电力变压器额定容量2、用电设备的计算负荷〔1〕电力负荷曲线有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量(机械能、光能、热能)的电功率。

单位有瓦(W)、千瓦(kW)、兆瓦(MW)。

无功功率比较抽象，它是用于电路内电场与磁场的交换，并用3、来在电气设备中建立和维持磁场的电功率。

它不对外作功，而是转变为其他形式的能量。

凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。

由于它不对外做功，才被称之为“无功”。

无功功率的符号用Q表示，单位为乏(Var)或千乏(kVar)。

建筑物的电力负荷曲线一般用典型的日负荷曲线为代表〔2〕负荷种类实际负荷曲线是波动改变的。

在进行设计和其它工作时，为满足不同的需要，将负荷表示成三种类型最大负荷:是指消耗电能最多的半小时的平均功率，亦即连续3Omin的最大平均负荷，又称计算负荷。

高低压配电基础PPT课件

本章内容
❖ 高压供电系统简介 ❖ 高压配电方式 ❖ 高压配电系统组成 ❖ 市电分类 ❖ 常见低压配电设备 ❖ 常见的低压电器 ❖ 功率因素概念以及电容补偿方法
高低压供配电基础内容提要
1
高低压配电系统
2
低压配电系统
1.1 高压配电系统
1.1.1 高压输配电系统概述 ❖ 电力系统是由发电厂、电力线路、变电站、电力用户组成
小结
❖ 市电从生产到引入至用户，通常要经历生产、输送、变换和分配等4 个环节。
❖ 随着大型发电厂的建成投产及输电距离的增加，为了减少线路能耗、压降，以及节约有色金属和降低线路工程造价，必须经发电厂中的升压变电所升压至35kV-599kV，再由高压输电线传送到受电区域变电所，降压至6kV或10kV,经高压配电线送到用户配电变电所降压至 380V低压，供用电设备使用。
P PF＝ S
＝
UICOS UI
＝COS
1.2.4 电容补偿
提高功率因数的方法很多，主要有：（1）提高自然功率因数：即提高变压器和电动机的负载率到75~80％，以及选择本身功率因数较高的设备。（2）对于感性线性负载电路，采用移相电容器来补偿无功功率，便可提高cosφ。（3）对于非线性负载电路，则通过功率因数校正电路将畸变电流波形校正为正弦波，同时迫使它跟踪输入正弦电压相位的变化，使类似高频开关整流器的输入电路呈现电阻性，提高总功率因数。
低压配电系统的概述
（2）二类市电供电（市电供应比较可靠）二类市电供电是从两个电网构成的环状网中引入一路供电线路，也可以从一个供电十分可靠的电网上引入一路供电线。允许有计划的检修停电，事故停电不多，停电时间不长，供电比较可靠。（3）三类市电供电（市电供应不完全可靠）三类市电供电是从一个电网引入一路供电线路，供电可靠性差。

供配电技术基本知识 PPT课件

6.3及6.6 10.5及11
38.5
66
110
121
154
169
220
242
330
363
500
525
15
15
学习单元一
电力系统的概念
1. 电网的额定电压电网的额定电压必须符合国家规定的电压等级。当电网的电压
选定后，其他各类电力设备的额定电压即可根据电网的电压来确定。 2. 用电设备的额定电压
由于线路通过电流时要产生电压降，因此线路上各点的电压都略有不同，如图1-4中虚线所示。但是成批生产的用电设备，规定用电设备的额定电压与同级电网的额定电压相同。 3. 发电机的额定电压
模块一供配电技术基本知识
2020/3/31
1
供配电技术研究工厂所需电能的供应和分配的问题。电能是现代工业生产的主要能源和动力，在现代工业生产和整个国民经济的各个领域中有着极为广泛的应用。本模块主要介绍供配电技术有关的一些基本知识，包括电力系统的组成及基本要求，供配电系统的构成，电力系统的中性点运行方式等供配电技术的基本知识，使学生对供配电系统有初步的认识和了解，为今后从事供配电技术方面的工作奠定一定的基础。
2020/3/31
25
学习单元一电力系统的概念
3.工厂供配电系统的质量要求 1）安全性要求保证供电的安全性是对工厂供配电系统的最基本要求，
供配电系统在电能的供应、分配及使用过程中，不应发生人身和设备事故。
2）电压的质量要求提高工厂供配电系统的电能质量主要是提高电压的质量，
分为电压幅值和波形两个方面。电压质量对各类用电设备的性能、使用寿命、安全以及经济运行等方面有直接的影响。
2020/3/31

低压供配电系统介绍

述
接在A、B、C三相上。但在实际工作及运行中，线路的标志、接线人员的疏忽再加
上由于单相用户的不可控增容、大功率单项负载的接入以及单相负载用电的不同时
性等，都造成了三相负载的不平衡。低压电网若在三相负荷不平衡度较大的情况下
运行，将会给低压电网与电气设备造成不良影响。
三相不平衡
01 三相负荷平衡是安全供电的基础
低压配电系统
目录
第一部分项目立项
概述
01
OPTION
低压配电系统 03
的结线
OPTION
低压配电系 05
统的保护
OPTION
02 低压配电系统的
OPTION
电源及可靠性
04
OPTION
三相不平衡
06
低压配电系
OPTION
统的补偿
第一部分概述
概述
低压配电系统是指电压在 1000V以下的交流和直流系统。低压配电系统是供配电系统的一个环节，低压配电系统的范围是指从低压降压变压器到用电设备的电源侧端子。一般低压配电系统我们分为动力负荷中心（PCC ）和马达控制中心（MCC）。
系
次两步来构成低压配电系统的结线。
统
的设
分系统
除用电设备数量极少的情况外，低压配电系统总是由若干分系统组成。一
计
般按服务对象对电源的要求或配置的地域两种条件将用电设备分成若干群，
过程
每个群形成一个分系统。
分层次
为了节约配电设备和线路的投资、常将分系统集合成容量较大的分系统，
各个小的分系统是大的分系统的用户，他们之间是上下级关系，这就构成了
响
03 影响用电设备的安全运行
配变在三相负载不平衡下运行，其各项输出电流就不相等，其配变内部三相压降就不相等，这必将导致配变输出电压三相不平衡。在电压不平衡状况下供电，容易造成电压高的一相所带设备烧损，电压低的一相所带设备可能无法使用。

第六章中低压供配电系统保护ppt课件

37
2．反时限过电流保护装置
反时限过电流保护装置是指电流继电器的动作时限与通过它的电流的大小成反比。
2023/12/31
38
整定原则
整定原则与定时限过电流保护装置相同。但反时限的动作电流与动作时间的整定应按照感应型继电器的动作时间特性曲线来确定。
2023/12/31
39
t t t t0 t t t t t0 2t
t 考虑断路器的动作时间和灭弧时间，取
0.5～0.7秒。
2023/12/31
36
3）灵敏度
过电流保护装置的灵敏度按系统在最小运行方式时，保护区末端的两相短路来校验。
Ks
I (2) k . m in.2 Iop.1
1.25 ~ 1.5
2023/12/31
（3）灵敏度电流速断保护装置的灵敏度按系统在最小运行方式时，保护装置安装处的两相短路来校验。
Ks
I (2) k .m in.1 Iop.1
1.25 ~ 1.5(线路）（2 变压器）
式中
I置k(.2m安) in装.1─处─系的统两在相最短小路运电行流方值式（时A），。保护装
── 电流互感器一次侧的起动电流
2023/12/31
12
2023/12/31
13
3. 时间继电器（DS）
时间继电器应用钟表机构和电磁铁作用，获得一定的动作时限。在继电保护中完成保护装置的计时功能。
2023/12/31
14
2023/12/31
15
4. 中间继电器（DZ）
中间继电器的触头容量较大，触头数量较多，在继电保护接线中，当需要同时闭合或断开几条独立回路，或者要求比较大的触点容量去断开或闭合大电流回路时，可以采用中间继电器。中间继电器可以用来直接接通断路器的跳闸回路。

低压配电设备维护保养ppt课件

★ 对于设备设施存在缺陷和隐患的机房进行重点监护
雨水经电缆穿流入配电箱造成电气设备水侵
.
26
★ 处理此类事件的先决条件就是一定要保证人身安全，在这次的案例中，我们所使用到的是绝缘靴、绝缘手套，有效避免了触电的危险
★ 处理事故对我们操作人员的要求：科学、细心、谨慎
联络电话
处理行动： □ 公安 □ 消防 □ 供电局 □ 自来水公司 □ 煤气公司 □ 其他
负责职员之姓名负责职员之编号意见
现时状况及善后处理:
抵达时间档案编号
管理（服务）中心经理确认：
日
期：
.
管理（服务）中心盖章
编号：QR/QC/-001
31
QA
.
32
.
33
1
入口增设防水基础
工入程口机增房设巡防视鼠记挡录板
.
8
配电间环境三要素
整洁
安全
.
我们要保持
规范
9
供电设备日常检查的五官感觉法
闻听
看触
.
10
强电设备巡查记录表
物业名称：杭州世茂江滨花园物业服务中心
日期
时间
电压 AB BC CA
电流 A BC
功率因素供电状况机房安全照明设备辅助设备
.
17
系统设备年度维护保养内容
开关设备和电缆绝缘检测电气开关安全试验包含月度维护保养内容
.
18
电缆绝缘测量示意图
.
19
电气开关安全试验
❖ 漏电保护开关的安全试验：通过试验按扭的试验可判断漏电保护器机构连锁的可靠性，而漏电的电流大小和动作时间，则需要用专业的仪器来检测（漏电测试仪等）。

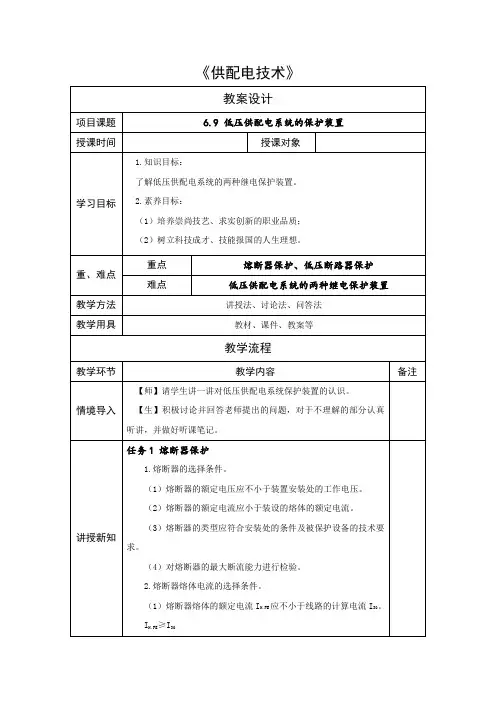

《供配电技术》6.9低压供配电系统的保护装置教学教案

（2）保护接地是指在电力系统发生故障情况下保障人身安全、防止触电事故发生的一种接地方式分为3种不同类型，即TN系统、IT系统和TT系统。
（3）重复接地。
2.接地电阻及要求。
（1）接地电阻是指接地体的流散电阻和接地线与接地体的流散电阻之和。
（2）接地电阻的要求。①建筑物的接地电阻要求。②大接地电流电网的接地电阻要求。③小接地电流电网的接地电阻要求。④低压设备的接地电阻主要有3个方面要求。
教学方法
讲授法、讨论法、问答法
教学用具
教材、课件、教案等
教学流程
教学环节
教学内容
备注
情境导入
【师】请学生讲一讲对低压供配电系统保护装置的认识。
【生】积极讨论并回答老师提出的问题，对于不理解的部分认真听讲，并做好听课笔记。
讲授新知
任务1 熔断器保护
1.熔断器的选择条件。
（1）熔断器的额定电压应不小于装置安装处的工作电压。
①架设避雷线。②提高线路本身的绝缘水平。③利用三角形排列的顶线兼作防雷保护线。④尽量装设自动重合闸装置。
（2）变配电所的防雷措施。
①装设避雷针或避雷带。②装设避雷线。③装设避雷器。④变配电所3～10 kV侧保护。
（3）高压电动机的防雷措施。
高压电动机对雷电波侵入的保护，应采用FCD型磁吹阀式避雷器或氧化锌避雷器。
为了保证动作选择性，即保证最接近短路点的熔断器熔体先熔断，避免影响更多的用电设备正常工作，必须考虑上下级熔断器熔体之间的配合。前后两级熔断器的选择性配合，应按它们的保护特性曲线进行检验。
任务2 低压断路器保护
1.低压断路器的选择条件。
（1）低压断路器的额定电压应不小于被保护线路的额定电压。
（2）低压断路器的额定电流应不小于装设的过电流脱扣器的额定电流。

建筑电气第7章低压供配电系统

工业建筑常用重要设备的负荷级别表7.2
7.2.2供配电系统的设计原那么
7.2.2供配电系统的设计原那么
注：事故停电将在经济上造成重大损失的多台大型电热装置，应属一级负荷
民用建筑常用重要设备及部位的负荷级别〔表7.3〕
7.2.2供配电系统的设计原那么
7.2.2供配电系统的设计原那么
注：1、仅当建筑物为高层建筑时，其载客电梯电力、楼梯照明为二级负荷。 2、此处系指高等学校、科研院所中一旦中断供电将造成人身伤亡或重大政治影响、重大经济损失的实验室、例如生物制品实验室等。 3、在面积较大的银行营业厅中，供暂时继续工作用的事故照明为一级负荷。
7.1.1电力系统的组成
电网按其功能可分为输电网和配电网两大类。输电网通常由35kv及以上的输电线路和与其相连接的变电所组成。它的作用是将电能输送到各个地区或输送给大型用户；配电网通常由10kv以下的配电线路和与其相连接的配电变电所组成，它的作用是将电能分配至各类不同的用户。
从发电厂发出的电能，除了供给附近用户直接用电之外，一般都经过升压变电所将发电机发出的电升为高压电，采用高压电进展电力传输。输电线路的电压愈高，那么输送距离愈远，输送的功率愈大。
因为输送功率为一定时，提高输电电压就可以相应地减少输电线路中的电流，因此可以减少输电线上的电能损失扣电压损失，可减小导线的截面而节约有色金属。
7.1.1电力系统的组成
城市电网电压应符合国家电压标准：即：500、330、 220、110、66、35、10kv和220/380v。
城市电网构造主要包括：点〔发电厂、变电所、开关战、配电站〕、线〔电力路线〕布置和接线方式，它在很大程度上取决于地区的负荷水平和负荷密度。城网构造是一个整体，城网中发、输、变、配、用电之间应有方案按比例协调开展，为了适应应用点负荷持续增长、减少建立投资和节能等需要，城网必须简化电压等级，减少变压层次，即：220kv及以上的高压送电网、100〔66、35〕kv的高压配电网、10kv的中压送电网、380/220v低压配电网。在用户负荷量不大的小城市，也有分为3格电压层次、3～4级电压等级的，即：100〔66、35〕kv及以上高压送配电网、10kv的中压配电网和380/220v的低压配电网。

高低压配电设备ppt课件.ppt

额定容量： • 额定容量是一个表现功率的惯用值，它是
表征传输电能的大小，以 KVA 或 MVA表示，当对变压器施加额定电压时，根据它来确定在规定条件下不超过温升限值的额定电流。由于电力变压器的效率极高，规定一次、二次侧容量相同。变压器容量计算公式：
P=1.732×U×I×COSФ
病原体侵入机体，消弱机体防御机能，破坏机体内环境的相对稳定性，且在一定部位生长繁殖，引起不同程度的病理生理过程
电流互感器在正常运行时，二次绕组的感应电动
势不超过几十伏。如果二次侧开路，一次电流完
全变为励磁电流，引起铁芯内磁通剧增，铁芯处
于高度饱和状态，加之二次绕组的匝数很多，会
在二次绕组两端产生很高（甚至可达数千伏）的
电压，不但可能烧毁二次绕组的绝缘，而且将严
重危及人身安全。因此，电流互感器二次侧开路
是绝对不允许的。
病原体侵入机体，消弱机体防御机能，破坏机体内环境的相对稳定性，且在一定部位生长繁殖，引起不同程度的病理生理过程
●电压互感器柜（PT柜）
（电压互感器、熔断器、避雷器）＊提供操作和控制电源。＊电压测量，提供测量表计的电压回路。＊继电保护的需要，如母线绝缘、过压、欠
压、等。
病原体侵入机体，消弱机体防御机能，破坏机体内环境的相对稳定性，且在一定部位生长繁殖，引起不同程度的病理生理过程
• 按工作频率范围分为低频变压器、中频变压器、高频变压器
• 按绝缘冷却方式分为油浸式变压器；干式变压器；充气变压器等。油浸式变压器又分为油浸自冷式、油浸风冷式和强迫油循环风冷（或水冷）式三种类型。
变压器
变压器的分类： • 按其用途不同，有电源变压器、电力变压器，调

建筑供配电系统低压部分

建筑供配电系统低压部分
目录
• 引言 • 建筑供配电系统低压部分概述 • 低压电气设备和元件 • 低压配电系统设计 • 低压配电系统的保护和控制 • 建筑供配电系统低压部分的节能与环保 • 案例分析
引言
目的和背景
目的
本文旨在介绍建筑供配电系统低压部分的基本概念、组成、工作原理和特点，帮助读者了解和掌握相关知识。
运行
低压系统的运行需要定期检查和维护，确保系统正常运行，及时处理故障和隐患。
管理
低压系统的管理需要建立完善的规章制度，规范操作流程，加强安全意识教育，提高管理效率。
03 低压电气设备和元件
低压断路器
功能描述
低压断路器是一种能在正常条件下接通、承载和分断电流，也能在规定时间内承载异常条件（如短路）下的电流开关装置。
低压接触器
功能描述
低压接触器是一种自动切换电器，用于频繁接通和断开电动机或其它负载的主电路。
工作原理
通过电磁机构操作触头的开闭，以实现电路的通断。
应用场景
在工业自动化、电力传动系统和电动机控制系统中广泛应用。
低压控制电器和执行机构
功能描述
低压控制电器和执行机构用于控制和调节电路中的电流、电压和频率等电气参数。
提高建筑使用安全
供配电系统负责电力的输送和分配，如果系统出现故障或安全隐患，可能导致设备损坏、火灾等安全事故，对人们的生命财产安全构成威胁。因此，保障供配电系统的安全稳定运行对于提高建筑使用安全具有重要意义。
02 建筑供配电系统低压部分概述
低压系统的定义和特点
定义
低压系统是指将电能从高压降低到较低电压，以满足建筑内部设备使用要求的供配电系统。
电气设备选择

《供配电系统》课件

变电站由变压器、断路器、隔离开关、电流互感器和电压互感器等设备组成。
用电设备
用电设备的作用
用电设备是供配电系统的终端，负责消耗电能以实现各种功能。
用电设备的种类
用电设备种类繁多，包括家用电器、工业设备、交通工具等。
用电设备的接入方式
用电设备通过输配电线路接入电源，根据用电需求选择相应的接入方式和控制方式。
优化运行方式
如采用变压器的经济运行、电动机的调速运行等，避免不必要的能源浪费。
实施需求侧管理
通过合理的用电安排，如分时电价、错峰用电等，有效降低高峰期的用电负荷。
加强能源管理和监测
通过安装智能电表、能源管理系统等，实时监控能源使用情况，及时发现和解决能源浪费
问题。
供配电系统的环保要求
减少污染物排放
通过检测供配电系统中的电流、电压、功率等电气量，判断是否超过设定的阈值，从而判断是否发生故障。
继电保护的组成
包括测量部分、逻辑部分和执行部分，分别负责检测电气量、进行逻辑判断和执行切除操作。
自动控制装置
自动控制装置的作用
01
在供配电系统中，自动控制装置能够根据系统的运行状态自动
调整设备的运行参数，保证系统的稳定和安全。
分布式电源的应用将有助于提高供配电系统的可靠性和稳定性，降低对传统集中式能源供应的依赖，同时为能源的可持续发展提供有力支持。
THANK YOU
详细描述
供配电系统应满足安全性、可靠性、经济性和可持续性等基本要求。安全性是指系统在异常情况下能够保证人员和设备的安全；可靠性是指系统能够保证持续、稳定地供电；经济性是指系统建设和运行的成本应合理；可持续性是指系统应符合环保和节能的要求。

第五章-低压配电及照明系统ppt课件

第五章低压配电及照明系统
15
（2）二级负荷
二级负荷指非事故风机及风阀、废水泵、自动扶梯、工作人员电梯、维修电源、设备区和管理区照明、轮椅牵引机等。二级负荷较为重要，二级负荷设备停电可能会导致一定程度受伤事故。
（3）三级负荷
三级负荷指冷水机组、冷却水泵、冷却风机、广告照明、清扫电源等。三级负荷的重要性在这三种负荷中最低，三级负荷设备断电会导致车站服务水平及乘客舒适度下降，但一般不会导致伤亡事件。
分开配电的原则进行设计。通信系统、消防系统、信号系统、防灾报警系统、
环境与设备监控系统、电力监控系统、自动售检票系统等用电设备的配电应自
成系统，由0.4 kV低压开关柜室的一级、二级负荷母线直接供电。排烟风机、
送排风机、空调机、隧道风机等用电设备由通风空调电控室供电，冷水机组等
大负荷可由变电所直接供电。消防设备与非消防设备自变电所低压线开始分开
2．防淹门控制柜
防淹门控制柜安装于过江隧道两端防淹门控制室及车站控制室内，用于对
防淹门进行控制，如图所示。
第五章低压配电及照明系统
26
防淹门控制柜
第五章低压配电及照明系统
27
3．雨水泵控制柜雨水泵控制柜安装于地下隧道入口处雨水泵控制室内，用于对地下隧道入口处的雨水泵进行控制。 4．废水泵、污水泵、集水泵控制箱这些控制箱分别安装于车站废水泵、污水泵、集水泵用电设备附近，用于废水泵、污水泵、集水泵运行控制。 5．区间隧道维修电源箱区间隧道维修电源箱安装于正线区间隧道内，约80 m设一台，提供隧道内设备维修作业时所需要的电源。
8．低压柜维保作业（不含母联柜）应采取停电、验电、设置接地线及悬挂安全警示标识等安全措施，母联柜维保作业须采取停电、验电、悬挂安全警示标识、使用绝缘工具并站在绝缘垫上进行操作等安全措施。

工厂供配电系统保护

❖ 如：由于电力变压器是供电系统中最关键的设备，对它的保护要求灵敏度高和速动性较好。
对电力线路的保护装置，灵敏度的要求低一些，但对其选择性动作的要求较高。
❖ 继电保护装置除满足上面的基本要求外，还要求投资省，便于调试及维护，并尽可能满足电气设备运行的条件。
工厂供配电系统的保护
第六章
三、工厂常用保护装置的类型
信号继电器有两种：一种继电器的线圈是电压式的，并联接入电路；另一种继电器的线圈是电流式的，串联接入电路。
文字符号：KS 图形符号：
工厂供配电系统的保护
第六章
6.2.4 电磁式时间继电器
用来使保护装置获得所需要的延时，以保证保护装置动作的选择性。当继电器的线圈接上工作电压时，经过一定的时间，继电器的触点才动作。动作时限调整：通过改变主静触头的位置，即改变主动触头的行程获得。
短路计算—动作电流整定IOP、动作时限整定
工厂供配电系统的保护
第六章
2）可靠性
保护装置在其保护范围内发生故障时，必须可靠动作，不应拒动作，在不该它动作的情况下就不应该误动作。
如图所示系统K点发生短路，保护3不应该拒动作，保护1和保护 2不应该误动作。
工厂供配电系统的保护
第六章
3）快速性保护装置应尽快动作，迅速切除故障,以减少对用电设备的影响。如果故障能在0.2s内切除，则一般电动机就不会停转。迅速的动作还能减轻对系统的破坏程度，减轻对元件的损害程度，减少用户在低电压下工作的时间和停电时间，加速恢复正常运行的过程，提高系统的稳定性。
1.25
3～10kV架空线路
1.5
工厂供配电系统的保护
第六章
❖ 速动性和选择性往往是有矛盾的，当两者发生矛盾时，一般应首先满足选择性而牺牲一点速动性。但应在满足选择性的前提下，尽量缩短切除故障部分的延时。对一个具体的保护装置来说，在无法兼顾选择性和速动性的情况下，为了快速切除故障部分以保护某些关键设备，或者为了尽快恢复系统的正常运行，有时甚至也只好牺牲选择性来保证速动性。

供配电系统的保护

继电器的时限,可借改变主静触点与主动触点的相对位置来调整。调整的时间范围,标明在标度盘上。
当继电器的线圈断电时,继电器在返回弹簧的作用下返回。
第2节
为了缩小继电器的尺寸和节约材料, 时间继电器的线圈通常不按长时间接上额定电压来设计。因此凡需长时间接上电压工作的时间继电器,应在它动作后, 利用其常闭的瞬时触点的断开,使其线圈串入限流电阻,以限制线圈电流,免使线圈过热烧毁,同时又能维持继电器的动作状态。
图 6-1 是过电流保护的框图。当线路上发生短路时,起动用的电流继电器KA瞬时动作,使时间继电器KT起动。KT 经整定的一定延时后,接通信号继电器KS和中间继电器KM。 KM 就接通断路器 QF 的跳闸线圈回路,使断路器跳闸,从而切除短路故障。
图6-1 过电流继电保护框图 KA—电流继电器 KT—时间继电器 KS—信号继电器 KM—中间(出口)继电器
第2节
这种快吸快放的DZ-10系列电磁式中间继电器的内部接线及其图形符号和文字符号, 如图6-9所示。
图6-9 DZ-10系列电磁式中间继电器的内部接线及其图形符号和文字符号
第2节
(五)感应式电流继电器感应式电流继电器兼有上述电磁式电流继电器、时间继电器、信号继电器和中间继电器的功能,而且可用来同时实现过电流保护和电流速断保护,从而可使继电保护装置大大简化,减少投资,因此在用户的中小型变配电所中应用极为广泛。感应式电流继电器属测量继电器。常用的GL-10、20系列感应式电流继电器的内部结构如图6-10所示。
第1节
第1节
以上四项要求对于一个具体的保护装置来说,不一定都是同等重要的,而是往往有所侧重。例如对电力变压器,由于它是供配电系统中最关键的设备,因此对它的保护装置的灵敏度要求较高;而对一般电力线路的保护装置,其灵敏度要求可低一些,但其选择性要求较高。又例如,在无法兼顾保护选择性和速动性的情况下,为了快速切除故障以保护某些关键设备,或者为了尽快恢复系统的正常运行,有时甚至牺牲选择性来保证速动性。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

与电磁型继电器所不同的是，感应型继电器有时间标置杆，用以改变继电器触点闭合的时间。将时间标置杆拔动到不同的时间刻度时，得到不同的动作时间。其时间可调范围有12个级别。
动作特性
短路电流越大，动作时间越短，动作时间与通入继电器的电流的大小成反比，此特性称为感应型继电器的反时限特性。
（2）电压继电器（DJ）
当系统发生短路时，输入线圈
的短路电流所产生驱动力矩将足以克服制动力矩，铝盘4将随着可动框架6转动，使涡杆10和扇形齿轮9咬合，此时，继电器动作。当铝盘继续旋转使扇形齿轮9向上运动抵达扁杆11时，继电器的触点12闭合，从继电器动作到触点闭合的时间，为继电器的动作时间。
定值调整：
通过继电器中电流标置板16标置插头实现，当标置插头插入标置盘中不同插孔时，就会得到不同的定值。
盘（铭牌）
工作原理：
当线圈1通过电流时，电磁铁2内将有磁通，可动的钢舌片3在磁场的作用下将受到电磁力，其力大小与通过线圈的电流或电压成平方比。在系统正常运行时，通过线圈的电流不大，产生的电磁力不足以克服继电器反作用弹簧5的弹力，继电器不动作。当系统发生短路故障时，通过继电器的电流是系统正常运行的几十甚至几百倍。如此大的电流在电磁铁内将产生巨大的电磁力，当电磁力大于反作用弹簧 5的弹力时，钢舌片3发生转动，带动继电器的动触点8移动，使继电器的动触点8与静触点7碰合时，接通了继电器的触点部分，继电器的常开触点闭合，继电器动作。
电磁型电压继电器有过电压继电器和欠电压继电器两种。其结构与电磁型电流继电器相同，但电压继电器一般是经过电压互感器接在电力网上，其动作行为取决于电网电压。
（3）时间继电器（DS）
时间继电器应用钟表机构和电磁铁作用，获得一定的动作时限。在继电保护中完成保护装置的计时功能。
（4）中间继电器（DZ）
中间继电器的触头容量较大，触头数量较多，在继电保护接线中，当需要同时闭合或断开几条独立回路，或者要求比较大的触点容量去断开或闭合大电流回路时，可以采用中间继电器。中间继电器可以用来直接接通断路器的跳闸回路。
继电器主要由动作元件及触点两部分组成。动作元件主要反映不正常的电流、电压频率等，并使继电器的触点动作，由触点驱动断路器脱跳，断开故障点。
1. 继电器的工作原理
（1）电磁式继电器（DL）
DL-10电磁型过电流继电器 1─线圈 2─电磁铁 3─钢舌片 4─轴 5─反作用弹簧 6─轴承 7─静触点 8─动触点 9─起动电流调节转杆 10─标度
定值调整：
采用电磁式过电流继电器，只可调整动作电流的大小，不可调整动作时间。若需改变初始值，可调整其钢舌片与铁心间的空隙、控制弹簧的松紧度、选择线圈分接头等办法实现，但调整范围比较小，通常在正常值附近变动。
电磁型电流继电器的文字符号一般用DL表示。
2）感应式过电流继电器（GL）
第六章中、低压供配电系统保护
第一节保护的作用、基本原理及要求
一、作用
1．当供电系统发生故障时，必须迅速地切除故障，缩小事故范围，保证系统无故障部分继续运行；
2．而当系统出现不正常工作状态时，要给值班人员发出信号，使值班人员及时进行处理，以免引起设备故障。
二、作用原理
1．采用的物理量
结构：如图所示。
感应型过电流继电器 1─线圈 2─铁心 3─短路环 4─铝盘 5─钢片 6─框架
7─调节弹簧 8─制动永久磁铁 9─扇形齿轮 10─涡杆 11─扁杆 12─继电器触头 13─时间调节螺杆
14─速断电流调节螺杆 15─衔铁 16─动作电流调节插销
工作原理：
当系统的电流流经继电器的线圈1时，在铁心内产生感应磁通。由于铁心的磁极由带有铜环的短路环3和不带铜环的2共同组成，因此会在这两部分的铁心上产生两个空间位置不同的磁通，两部分磁通都穿过铝盘4形成闭合回路。当两个交变的磁通穿过铝盘时，分别在铝盘上产生落后于相应磁通90的感应电势，两个感应电势在铝盘上产生对应的两个不同相位的涡流。感应电势与涡流之间在铝盘上产生两个方向相反的驱动力矩和制动力矩。
故障和不正常运行方式的反应能力。
4．可靠性当发生故障时，要求保护装置动作可靠，即在应动作时不拒绝动作，而在不应该动作时，不会误动作。
作业
概念题：6-1 6-2
第二节中压系统常用保护元
件及接线
一、常用继电器
继电器是一种能自动动作的电器，只要加入一个物理量（如通电）或当加入的物理量达到一定的数值时，它就能够动作，这种动作特性称为继电特性。
当供电系统某部分发生故障时，继电保护装置应使距离故障点最近的断路器动作，将故障部分切除，缩小停电范围，保证无故障部分继续运行。
2．快速性快速切除短路故障可以减轻短路电流对电气设备的破坏程度；可以迅速恢复供电系统正常运行的过程，减小对用户的影响。
3．灵敏性灵敏性是指对被保护电气设备可能发生的
ห้องสมุดไป่ตู้
2．组成测量部分、逻辑部分、执行部分。
3．保护种类：
主保护──应能最快速并有选择性地切除被保护区域内的故障。
后备保护──应在主保护或断路器拒绝动作时切除故障。
近后备──当主保护拒绝动作时，由本设备或线路的另一套保护实现后备；当断路器拒绝动作时，由断路器的失灵保护实现后备。
远后备──当主保护或断路器拒绝动作时，由相邻设备或线路的保护实现后备。
（1）电流增大。从电源到短路点间电气设备上电流增大。
（2）电压降低。故障相相电压或线电压下降，离短路点越近，电压下降越多，甚至为零。
（3）电流、电压间的相位角会发生变化。由于短路发生后，系统阻抗发生变化导致了相位角改变。
（4）故障电流流经的设备温度上升较快。
利用短路时这些电气量的变化，可以构成各种原理的保护装置，如过电流保护，低电压保护；比较电流、电压两个电气量可以构成距离保护或功率方向保护装置等。
辅助保护──当需要加速切除线路故障或消除方向元件的死区时，可采用由电流速断构成的辅助保护。
四、继电保护装置的基本要求
1．选择性：当供电系统某部分发生故障时，继电保护装置应使距离故障点最近的断路器动作，将故障部分切除，缩小停电范围，保证无故障部分继续运行。
三、继电保护装置的基本要求
1．选择性
