低压三相四线制和三相五线制供配电系统专题培训课件

  • 格式：ppt
  • 大小：3.68 MB
  • 文档页数：1

下载文档原格式

  / 1

合集下载

配电系统专业知识讲座培训课件

配电系统专业知识讲座培训课件

过流脉冲计数型分段器
过流脉冲计数型分段器一 般与电源测旳断路器和重 叠器配合使用，它不能用 于开断短路电流。当线路 发生故障时，电源侧开关 切除故障，分段器计数； 当计数到整定旳次数后， 在电源测开关断开线路后， 分段器自动跳开。
配电网中保护接零旳三种方式： 1、TN-S 2、TN-C 3、TN-C-S
配电网、怎样处理配电网故障等等问题都所以变得非常复 杂 GIS（地理信息系统）旳思绪在配电网中得到广泛应用
配电网旳特点
配电网旳故障频繁
配电网故障特点：
• 配电架空线路故障多于电缆线路故障；单相接地故障多于相间故障； 绝大多数故障属于瞬时故障
• 伴随城农网改造旳进一步，支线故障和顾客故障所占百分比越来越 大
根据高压配电变电所位置和负荷分布提成若干相对独 立分区，各个分区一般不重叠
高压配电变电所中压出线开关停用时，应能经过中压 电网转移负荷，对顾客不断电
具有足够旳联络容量，正常时开环运营，异常时转移 负荷
城市中压配电网
市区架空配电网为沿道路架设旳格子形布局网络，在 道路交叉口连接。全网在适本地点用杆塔开关（即柱 上开关）分断，形成多区段（区段中又分段）、多连 接旳开式运营网络
即：环形干线是由每台环网柜旳母线连接起来共同构成旳 。
联络
联络：将两个配电电源供电旳线路连接在一起，当配 电网发生故障时，能够实现负荷转供
联络开关正常各运营时断开
联络
联络措施
采用联络柜联络：正常运营联络开关断开 采用环网柜联络：其中一种进线配电开关断开。两路
进线开关互锁、备自投 采用柱上开关联络：一般实现无压合闸
故障隔离措施
• 相间保护动作后，依托配电自动化系统旳故障隔离功能将故障隔离在近来旳 两个配电开关之间

三相表培训教材PPT课件

三相表培训教材PPT课件
电电电 电电
RS485 电电电 电电电
电
电电电 电电电
• 第18页/共38页源自19页/共38页• 第20页/共38页
• 有功功率测量 各相的有功功率是通过对去直流分量后的电流 电压信
号进行乘法 加法 数字滤波等 一系列数字信号处理后得到的电流、电压采样数据谐波信 息计算得到的有功功率。
• 原理图如下图所示
第27页/共38页
剪脚的作用是什么？
• 1、引脚过长容易引起桥连。 • 2、引脚过长在高压下会产生尖端放电。 • 什么是“尖端放电”？ • （对孤立导体）导体表面有电荷堆积时，电荷密度与导体表面
的形状有关。在凹的部位电荷密度接近零，在平缓的部位小， 在尖的部位最大。当电荷密度达到一定的量值后，电荷产生的 电场会很大，以至于把空气击穿（电离），空气中的与导体带 电相反的离子会与导体的电荷中和，出现放电火花，并能听到 放电声。
• 1、在大电流通过时线路内阻会增大，从而引起发热造成表计烧毁。
•
根据热量计算公式: Q=I2Rt，在电流相同时，电阻越大发热量越大，时间越长发热量越大。
• 2、螺钉有脱落的危险。
第33页/共38页
参数设置。
• 1、参数它也是“配件”。
第34页/共38页
校表
• 1、正确的使用三相校验装置校验精度。 • 2、学会安全用电。
• 我们通常用的三相电可以这样理解（实际情况也是这样）： 三个不同的发电机，发的都是交流电，电流电压都是正弦 波，但是这三个发电机的正弦波在同一瞬间正弦波的值却 不一样，一个如果是零度的正弦波，第二个就是120度， 第三个就是240度，当然第三个与第一个也相差120度。 它们的这种差值是固定的，这种角度的差值就叫相位差， 所谓三相电，就是存在三个相位差的电源。

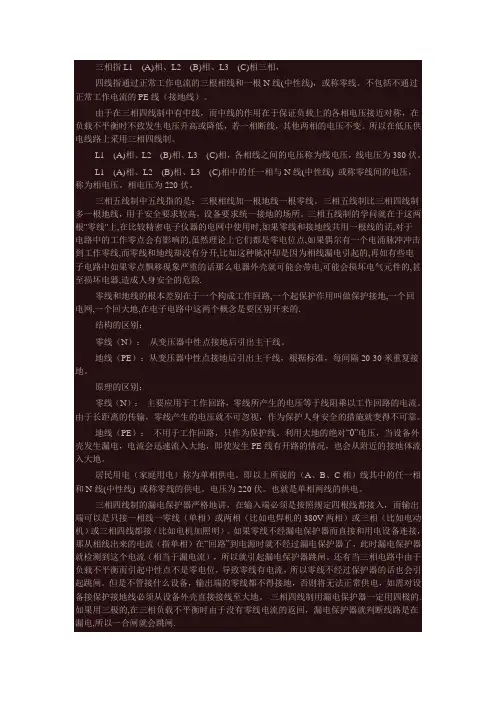

电气知识——三相四线制和三相五线制

电气知识——三相四线制和三相五线制

三相指L1---(A)相、L2---(B)相、L3---(C)相三相，四线指通过正常工作电流的三根相线和一根N线(中性线)，或称零线。

不包括不通过正常工作电流的PE线（接地线）。

由于在三相四线制中有中线，而中线的作用在于保证负载上的各相电压接近对称，在负载不平衡时不致发生电压升高或降低，若一相断线，其他两相的电压不变。

所以在低压供电线路上采用三相四线制。

L1---(A)相、L2---(B)相、L3---(C)相，各相线之间的电压称为线电压，线电压为380伏。

L1---(A)相、L2---(B)相、L3---(C)相中的任一相与N线(中性线) 或称零线间的电压，称为相电压。

相电压为220伏。

三相五线制中五线指的是：三根相线加一根地线一根零线。

三相五线制比三相四线制多一根地线，用于安全要求较高，设备要求统一接地的场所。

三相五线制的学问就在于这两根"零线"上,在比较精密电子仪器的电网中使用时,如果零线和接地线共用一根线的话,对于电路中的工作零点会有影响的,虽然理论上它们都是零电位点,如果偶尔有一个电涌脉冲冲击到工作零线,而零线和地线却没有分开,比如这种脉冲却是因为相线漏电引起的,再如有些电子电路中如果零点飘移现象严重的话那么电器外壳就可能会带电,可能会损坏电气元件的,甚至损坏电器,造成人身安全的危险.零线和地线的根本差别在于一个构成工作回路,一个起保护作用叫做保护接地,一个回电网,一个回大地,在电子电路中这两个概念是要区别开来的.结构的区别：零线（N）：从变压器中性点接地后引出主干线。

地线（PE）：从变压器中性点接地后引出主干线，根据标准，每间隔20-30米重复接地。

原理的区别：零线（N）：主要应用于工作回路，零线所产生的电压等于线阻乘以工作回路的电流。

由于长距离的传输，零线产生的电压就不可忽视，作为保护人身安全的措施就变得不可靠。

地线（PE）：不用于工作回路，只作为保护线。

利用大地的绝对“0”电压，当设备外壳发生漏电，电流会迅速流入大地，即使发生PE线有开路的情况，也会从附近的接地体流入大地。

电力系统高低压配电基础培训ppt课件

电力系统高低压配电基础培训ppt课件

精选课件
20
常用的低压供配电系统
什么是零线、火线、地线、线电压、相电压、 三相四线制、三相三线制？ 直流电：方向不随时间变化 交流电：电压大小和方向随着时间而变化，分
单相、三相
精选课件
21
火线：分别从发电机绕组三个始端引出的线， 黄、绿、红
零线：中性点接地时的中性线，黑线 地线：接地装置引出的线，对人身设备起保护
干式：用浇注的环氧树脂作为绝缘和散热介质，结 构简单体积小，重量轻，安全防火要求高的场所，广 泛用于民用建筑 。
常用型号： SCB9、SCB10、SGB10 等 如SCB10-1000KVA/10KV/0.4KV
精选课件
5
精选课件
6
精选课件
7
高压配电柜KYN28-12
精选课件
8
低压配电柜GCS
精选课件
33
开关电器
二、组合开关（转换开关）
❖ 结构：静触头一端固定在胶木盒内，另一端伸 出盒外，与电源或负载相连。动触片套 在绝缘方杆上，绝缘方轴每次作90°正 或反方向的转动，带动静触头通。
❖ 特点：结构紧凑，安装面积小，操作方便。 ❖ 用途：电源的引入开关；通断小电流电路；
控制５ＫＷ以下电动机。
作用。黄绿双色线
精选课件
22
三相四线制供配电系统
相电压：相线与中性线之间的电压
线电压：相线与相线即两根火线之间的电压
精选课件
23
无中性线的三相三线制系统
三相三线制系统：线电压
精选课件
24
第二部分 常用低压元器件介绍
精选课件
25
常用低压电器
第一节 低压电器的基本知识 第二节 开关电器 第三节 接触器 第四节 继电器 第五节 熔断器 第六节 主令电器

低压配电培训(PPT37张)

低压配电培训(PPT37张)

低压配电方式
2.树干式 是指由总配电箱至各分配电箱之
间采用一条干线连接的配电方式。 优点是投资费用低、施工方便， 易于扩展。缺点是干线发生故障 时，影响范围大，供电可靠性较 差。这种配电方式常用于明敷设 回路，设备容量较小，对供电可 靠性要求不高的设备。
低压配电方式
3.链式 在一条供电干线上带多个用电设备或
3）消防设备与火灾时必然切除的设备取其 大者计入总设备容量。 4）夏季制冷设备与冬季取暖设备取其大者 计入总设备容量。 5）单相负荷应均衡分配到三相上，当单相 负荷小于三相对称负荷的15％时，可全部 按三相负荷进行计算；若大于15％时，单 相负荷应换算成等效三相负荷，才能与三 相负荷相加。
需要系数法
≥35kv时，±5%UN； ≤10kv时，±7%UN； ≤380V时，（5%～10%）UN。
导线选择
对于按允许电压损失来选择导线、电缆截面 时，可按下式来简化计算
Pj l DU % = cS
S——导线电缆截面（mm2）； c——系数； Pj——计算负荷kW； L ——线路长度m。
C—电压损失计算系数，三相四线，铜芯导线，C=70，铝芯导线，C=41.6
N
=48.2×1000/（1.732×380） =73.2A
需要系数法
当K值有一定变动范围时，取值要作具体分 析。如台数多时，一般取用较小值，台数少 时取用较大值；设备使用率高时，取用较大 值，使用率低时取用较小值。当一条线路内 的用电设备的台数较小（n<3台）时，一般 是将用电设备额定容量的总和作为计算负荷， 或者采用较大的K值(0.85~1)。
设备容量的确定
在每台用电设备的铭牌上都有 “额定功率”PN，但由于各用电 设备的额定工作方式不同，不能 简单地将铭牌上规定的额定功率 直接相加，必须先将其换算为同 一工作制下的额定功率，然后才 能相加

工地三相五线制电路布线详解培训课件(ppt共87张)

工地三相五线制电路布线详解培训课件(ppt共87张)
工地三相五线制电路布线详解培训课 件(ppt8 7页)
工地三相五线制电路布线详解培训课 件(ppt8 7页)
工地三相五线制电路布线详解培训课 件(ppt8 7页)
三相五线制——供电原理
如采用三相五线制供电方式，用电设备上所连 接的工作零线N和保护零线PE是分别敷设的，工作零 线上的电位不能传递到用电设备的外壳上，这样就能 有效隔离了三相四线制供电方式所造成的危险电压,使 用电设备外壳上电位始终处在“地”电位，从而消除 了设备产生危险电压的隐患。
工地三相五线制电路布线详解培训课 件(ppt8 7页)
工地三相五线制电路布线详解培训课 件(ppt8 7页)
漏电保护器的工作原理
如果是用于人身安全保护为目的，则漏电 电流小于30mA，视为安全，如大于30mA，则 视为不安全，将产生保护动作。漏电保护的额 定电流30mA的漏电保护器或保护开关，属于 同敏度漏电保护器或保护开关。其生产保护动 作时间还应在0.1秒以内。这两个参数的选择主 要依据是：
三相五线制 工地电路布线详解
几种常见的触电类型
目
三相五线制
录
外电变压器低压输出到总配电房线路接法
总配电箱到分配电箱的接法
分配电箱到末级开关箱的接法
单相末级开关箱线路接法 三相末级开关箱线路接法 三相五线制与三相四线制的比较 三相四线制(TN-C)与三相五线制(TN-S)系统的比较
单相触电：人体接触一根火线所造成的
工地三相五制电路布线详解培训课 件(ppt8 7页)
工地三相五线制电路布线详解培训课 件(ppt8 7页)
三相五线制
在三相四线制制供电系统中,把零线的两个作用分 开,即一根线做工作零线(N),另外用一根线专做保护零线 (PE),这样的供电结线方式称为三相五线制供电方式.三 相五线制包括三根相线、一根工作零线、一根保护零线. 三相五线制的接线方式如下图所示。

低压电工作业电工培训课件(2024)

低压电工作业电工培训课件(2024)

发现火警时，要立即切断电源 并使用消防器材进行灭火。
2024/1/25
在等待消防人员到达的过程中 ，要保持冷静，按照疏散指示 进行撤离，确保自身安全。
22
05
CHAPTER
实际操作技能考核与评估
2024/1/25
23
实际操作技能考核内容设置
安全操作规范
包括个人防护用品的选用和佩戴，安全操作规程的执行等。
检查。
2024/1/25
10
设备维护与保养方法
定期检查
定期对设备进行检查，包括外 观、接线、紧固件等，确保设
备处于良好状态。
2024/1/25
清洁保养
保持设备清洁，定期清理灰尘 和杂物；对活动部件进行润滑 保养，确保运转灵活。
更换易损件
根据设备使用情况和维护要求 ，及时更换易损件，如触点、 弹簧等。
2024/1/25
8
常用低关
。
2024/1/25
熔断器
当电路发生过载或短路 时，自动熔断熔体，切
断电路。
接触器
控制继电器
一种自动切换电器，主 要用于远距离频繁接通 或断开交直流主电路。
9
对电路进行通断控制的 执行机构，具有多种保
护功能。
设备操作规范及注意事项
2024/1/25
17
04
CHAPTER
安全防护措施与应急处理
2024/1/25
18
个人安全防护用品使用要求
电工必须穿戴合格的 防护用品，如绝缘鞋 、绝缘手套等。
禁止穿戴潮湿或破损 的防护用品进行作业 。
2024/1/25
定期检查防护用品的 完好性，确保用品能 够有效地防止电击。
19

低压三相四线制及三相五线制供配电系统PPT课件

低压三相四线制及三相五线制供配电系统PPT课件

变压器 M 10/0.4kv
200m
负荷60kw
1
40m 40m
30m N
负荷110KW
3
2
负荷25KW
解：总有功负荷为: P总=负荷①+负荷②+负荷③×K =60+25+110×0.6=117KW 故由S=PL/C△U=117×200/50×5=93.6 mm² 或由S=4M=4117×0.2=93.6 mm² 故可选YJLV-95,而实际中应选大于95一级规格的线应 为120 mm²,而N线、PE应为S/2即60mm²,故选70 mm² 如果三相负载基本对称,则N取70 mm²,若不对称应取 120 mm².所以按上述分析MN段干线采用组合电缆即五芯 电缆：YJLV-0.6/1KV-3×120+2×70 或YJLV-0.6/1KV-4×120+70
MEB-总等电位连接；LEB-局部等电位连接
3．等电位连接导线的选择
1总等电位连接主母线的截面积,应不小于其中最大PE线 截面积的一半,但不小于6平方毫米.采用铜导线,其截面积 可不超过25 平方毫米.
2连接两个外露可导电部分的局部等电位线,其截面积不 应小于接至该两个外露可导电部分的较小PE线的截面积.
三相四线制和三相五线制配电系统
工作接地与保护接地
1．工作接地
为保证电力系统和电气设备在正常和事故情况 下可靠地运行,人为地将电力系统的中性点及电气设 备的某一部分直接或经消弧线圈与大地作金属连接, 称为工作接地.
2．保护接地
将在故障情况下可能呈现危险的对地电压的设 备外露可导电部分进行接地称为保护接地.
故此N线、PE线、PEN线应遵守以下规定来选截面： 1、变压器低压母线,低压开关柜中性母线N及保护

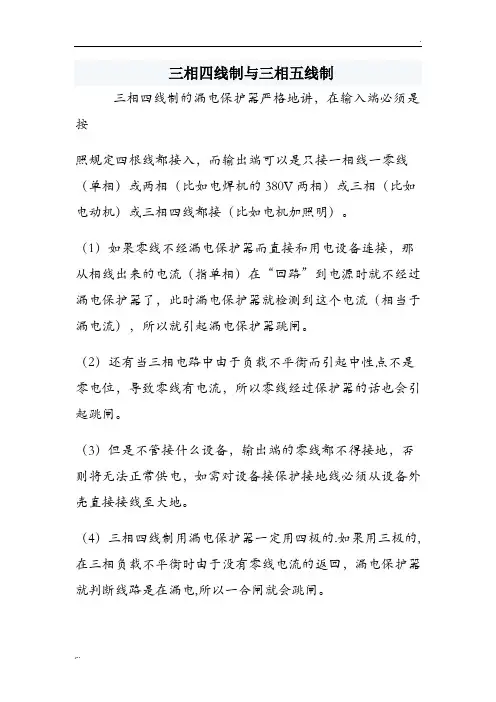

三相四线制与三相五线制

三相四线制与三相五线制

三相四线制与三相五线制三相四线制的漏电保护器严格地讲，在输入端必须是按照规定四根线都接入，而输出端可以是只接一相线一零线（单相）或两相（比如电焊机的380V两相）或三相（比如电动机）或三相四线都接（比如电机加照明）。

（1）如果零线不经漏电保护器而直接和用电设备连接，那从相线出来的电流（指单相）在“回路”到电源时就不经过漏电保护器了，此时漏电保护器就检测到这个电流（相当于漏电流），所以就引起漏电保护器跳闸。

（2）还有当三相电路中由于负载不平衡而引起中性点不是零电位，导致零线有电流，所以零线经过保护器的话也会引起跳闸。

（3）但是不管接什么设备，输出端的零线都不得接地，否则将无法正常供电，如需对设备接保护接地线必须从设备外壳直接接线至大地。

（4）三相四线制用漏电保护器一定用四极的.如果用三极的,在三相负载不平衡时由于没有零线电流的返回，漏电保护器就判断线路是在漏电,所以一合闸就会跳闸。

不过这次没有像上次那样直接对焊，而是用更为可靠的接线端子，还因此专门买了液压钳；不过此次重点的发现不在于如何接线，而在于用户的地沟中的两根电源线，粗的一根是三相五线，细的一根是独立地线。

而我们的控制柜的三相电一直是采用三相四线制，且除火线外的零线与外壳相连；地沟中的地线与零线也是相通的。

由于控制柜中使用的三相电其实是用于为三个220V的整流滤波电源供电（因为220V线路的电流不够大），因此须保证零线与任一根火线的线电压为220V。

最后接法是将火线直接对接，而控制柜的零线与地沟中的零线对接。

回到宾馆上网才发现关于三相四线制与三相五线制还有很多的知识点的，特别是其中的一些名词让我想到了Paker驱动器手册中的名词。

现将关于此方面的知识点整理如下：国际电工委员会（IEC）对基本供电系统的名称做了统一规定，即TT系统，TN系统，IT系统。

其中，第一个大写字母Ｔ表示电源变压器中性点直接接地；Ｉ则表示电源变压器中性点不接地（或通过高阻抗接地）。

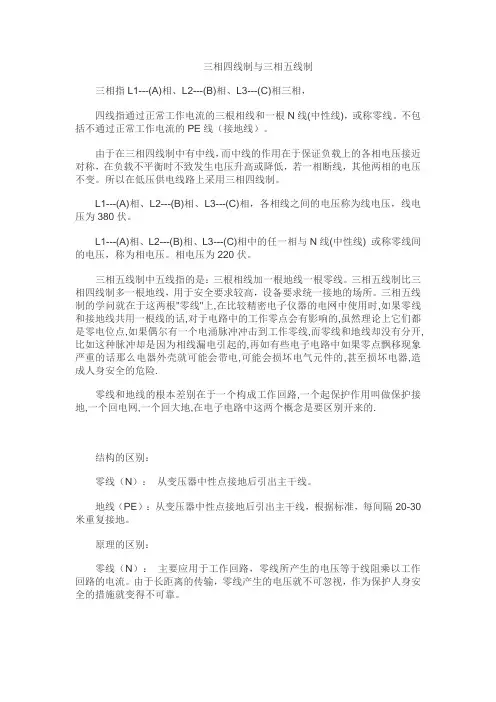

三相四线制与三相五线制

三相四线制与三相五线制

三相四线制与三相五线制三相指L1---(A)相、L2---(B)相、L3---(C)相三相，四线指通过正常工作电流的三根相线和一根N线(中性线)，或称零线。

不包括不通过正常工作电流的PE线（接地线）。

由于在三相四线制中有中线，而中线的作用在于保证负载上的各相电压接近对称，在负载不平衡时不致发生电压升高或降低，若一相断线，其他两相的电压不变。

所以在低压供电线路上采用三相四线制。

L1---(A)相、L2---(B)相、L3---(C)相，各相线之间的电压称为线电压，线电压为380伏。

L1---(A)相、L2---(B)相、L3---(C)相中的任一相与N线(中性线) 或称零线间的电压，称为相电压。

相电压为220伏。

三相五线制中五线指的是：三根相线加一根地线一根零线。

三相五线制比三相四线制多一根地线，用于安全要求较高，设备要求统一接地的场所。

三相五线制的学问就在于这两根"零线"上,在比较精密电子仪器的电网中使用时,如果零线和接地线共用一根线的话,对于电路中的工作零点会有影响的,虽然理论上它们都是零电位点,如果偶尔有一个电涌脉冲冲击到工作零线,而零线和地线却没有分开,比如这种脉冲却是因为相线漏电引起的,再如有些电子电路中如果零点飘移现象严重的话那么电器外壳就可能会带电,可能会损坏电气元件的,甚至损坏电器,造成人身安全的危险.零线和地线的根本差别在于一个构成工作回路,一个起保护作用叫做保护接地,一个回电网,一个回大地,在电子电路中这两个概念是要区别开来的.结构的区别：零线（N）：从变压器中性点接地后引出主干线。

地线（PE）：从变压器中性点接地后引出主干线，根据标准，每间隔20-30米重复接地。

原理的区别：零线（N）：主要应用于工作回路，零线所产生的电压等于线阻乘以工作回路的电流。

由于长距离的传输，零线产生的电压就不可忽视，作为保护人身安全的措施就变得不可靠。

地线（PE）：不用于工作回路，只作为保护线。

电气知识——三相四线制和三相五线制

电气知识——三相四线制和三相五线制

三相指L1---(A)相、L2---(B)相、L3---(C)相三相，四线指通过正常工作电流的三根相线和一根N线(中性线)，或称零线。

不包括不通过正常工作电流的PE线（接地线）。

由于在三相四线制中有中线，而中线的作用在于保证负载上的各相电压接近对称，在负载不平衡时不致发生电压升高或降低，若一相断线，其他两相的电压不变。

所以在低压供电线路上采用三相四线制。

L1---(A)相、L2---(B)相、L3---(C)相，各相线之间的电压称为线电压，线电压为380伏。

L1---(A)相、L2---(B)相、L3---(C)相中的任一相与N线(中性线) 或称零线间的电压，称为相电压。

相电压为220伏。

三相五线制中五线指的是：三根相线加一根地线一根零线。

三相五线制比三相四线制多一根地线，用于安全要求较高，设备要求统一接地的场所。

三相五线制的学问就在于这两根"零线"上,在比较精密电子仪器的电网中使用时,如果零线和接地线共用一根线的话,对于电路中的工作零点会有影响的,虽然理论上它们都是零电位点,如果偶尔有一个电涌脉冲冲击到工作零线,而零线和地线却没有分开,比如这种脉冲却是因为相线漏电引起的,再如有些电子电路中如果零点飘移现象严重的话那么电器外壳就可能会带电,可能会损坏电气元件的,甚至损坏电器,造成人身安全的危险.零线和地线的根本差别在于一个构成工作回路,一个起保护作用叫做保护接地,一个回电网,一个回大地,在电子电路中这两个概念是要区别开来的.结构的区别：零线（N）：从变压器中性点接地后引出主干线。

地线（PE）：从变压器中性点接地后引出主干线，根据标准，每间隔20-30米重复接地。

原理的区别：零线（N）：主要应用于工作回路，零线所产生的电压等于线阻乘以工作回路的电流。

由于长距离的传输，零线产生的电压就不可忽视，作为保护人身安全的措施就变得不可靠。

地线（PE）：不用于工作回路，只作为保护线。

利用大地的绝对“0”电压，当设备外壳发生漏电，电流会迅速流入大地，即使发生PE线有开路的情况，也会从附近的接地体流入大地。

低压供电系统中三相四线制和三相五线制有何区别

低压供电系统中三相四线制和三相五线制有何区别

低压供电系统中三相四线制和三相五线制三相四线制就是动力负载和照明负载共用－根零线。

三相五线是动力照明分开。

三相四线制:相线A、B、C，保护零线PEN，PEN线上有工作电流通过，PEN在进入用电建筑物处要做重复接地；三相五线制：相线A、B、C，零线N，保护接地线PE，N线有工作电流通过，PE线平时无电流（仅在出现对地漏电或短路时有故障电流）；前者属于TN-C接地系统，后者属于TN-S接地系统。

如今我国民用建筑的配电方式采用后者。

三相四线制分两种情况：TN-S：L1L2L3+PE（保护线）+N（中性线）TN-C：L1L2L3+PEN（二者合一）三相五线制有一种情况：TN-C-S：L1L2L3+前半部PEN，后半部PE+N具体如下：低压系统接地制式按配电系统和电气设备接地的不同组合分类，可分为TN、TT、IT三种形式，其文字代号的意义如下：1、第一个字母表示配电系统的对地关系：T：电源端有一点直接接地；I：电源端所有带电部分与地绝缘，或有一点经阻抗接地。

2、第二个字母表示电气装置的外露导电部分与地的关系：T：外露导电部分对地直接做电气连接，与配电系统的任何接地点无关；N：外露导电部分与配电系统的接地点直接做电气连接（在交流配电系统中，接地点通常就是中性点）在TN系统中，所有电气设备的外露导电部分接到保护线上，与配电系统的接地点相连接。

这个接地点通常是配电系统的中性点。

如果没有中性点（如配电变压器二次侧为三角形接线）或未引出中性点，可将变压器二次侧的一相接地，但该接地线不能用作PEN线。

保护线应在每个变电所附近接地。

配电系统引入建筑物时，保护线在其入口处接地。

为了在故障时，保护线的电位尽量接近地电位，应尽可能将保护线与附近的有效接地极相连，如有必要，可增加接地点，并使其均匀分布。

根据中性线N与保护线PE是否合并的情况，TN系统又分为TN-C、TN-S及TN-C-S。

1、在TN-C系统中，保护线与中性线合并为PEN线，具有简单、经济的优点。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

三相四线制和三相五线制配电系统
工作接地与保护接地
1．工作接地
为保证电力系统和电气设备在正常和事故情况 下可靠地运行，人为地将电力系统的中性点及电气设 备的某一部分直接或经消弧线圈与大地作金属连接， 称为工作接地。
2．保护接地
将在故障情况下可能呈现危险的对地电压的设 备外露可导电部分进行接地称为保护接地。
2．局部等电位连接
局部等电位连接又称辅助等电位连接，是在远离总等 电位连接处，非常潮湿、有腐蚀性物质、触电危险性大 的局部范围内进行的等电位连接，作为总等电位连接的 一种补充，如图2-9所示。通常在容易触电的浴室、卫生 间及安全要求极高的胸腔手术室等地，宜作局部等电位
连接。
Байду номын сангаас
图2-9总等电位连接和局部等电位连接
图2-7低压配电系统的TT系统
图2-8低压配电系统的IT系统
必须注意，在同一低压配电系统中，保护接地 与保护接零不能混用。否则，当采用保护接地的设 备发生单相接地故障时，危险电压将通过大地串至 中性线以及采用保护接零的设备外壳上。
低压配电系统的等电位连接
按照GB 50054《低压配电设计规范》的规定，采用接 地故障保护时，应在建筑物内作等电位连接，当电气装 置或其某一部分的接地故障保护不能满足规定要求时， 尚应在局部范围内作局部等电位连接。 1．总等电位连接
MEB-总等电位连接；LEB-局部等电位连接
3．等电位连接导线的选择
从对TN-C、TN-S、TN-C-S三种系统的分析可以看出， TN-C系统在实际运行中存在很多缺陷，而TN-S系统克服了 TN-C系统的缺陷，所以现在施工现场不再使用TN-C系统。 在使用TN-C-S系统时，应注意从住宅楼电源进线配电箱开 始即将PEN线分为PE线和N线，使住宅楼内不再出现PEN线。
TN-C系统不适用于无电工管理的住宅楼，这种系统没 有专用的PE保护线，而是与N线合为一根的PEN线，住宅楼 内如果因维护管理不当使PEN线中断，电源220V对地电压 将经相线和设备内绕组传导至设备外壳,使设备外壳呈现 220V对地电压，电击危险很大。另外，PEN线不允许被切 断，不能作电气隔离，电气检修时可能因PEN线对地带电 压而引起人身电击事故。在TN-C系统中，不能安装剩余电 流动作保护器(RCD)即漏电保护器，因此当发生接地故障 时，相线和PEN线的故障电流在电流互感器中的磁场互相 抵消， RCD将检测不出故障电流而不动作，所以在住宅楼 内不应采用TN-C系统。
如果系统中的前一部分N线与PE线合用为PEN线，而后 一部分N线与PE线全部或部分的分开，则此系统称为TN-CS系统，如图2-6 (c)所示。当电气设备发生单相碰壳，同 TN-S系统；当N线断开，故障同TN-S系统。TN-C-S系统中 的PE线应重复接地，而N线不宜重复接地。PE线连接的设 备外壳在正常运行时始终不会带电，所以TN-C-S系统提高 了操作人员及设备的安全性。施工现场一般当变压器距离 现场较远或没有施工专用变压器时采用TN-C-S系统。
(2) TT系统。TT系统的电源中性点直接接地，并引出有N 线，属于三相四线制系统。设备外露可导电部分均经与系 统接地点无关的各自的接地装置单独接地，如图2-7所示
(3) IT系统。IT系统的电源中性点不接地或经lKΩ 阻抗 接地，通常不引出N线，属于三相三线制系统。设备外露可 导电部分均经各自的接地装置单独接地，如图2-8所示。
低压配电系统的保护接地按接地形式，分为TN 系统、TT系统和IT系统三种。其中TN系统比较常见。
(1) TN系统。TN系统的电源中性点直接接地，并引出有中性 线(N线)、保护线(PE线)和保护中心线(PEN线)，属于三相 四线制或三相五线制系统。如果系统中的N线与PE线全部 共用一根线(PEN线)，则此系统称为TN-C系统，如图2-6 (a)所示。在TN-C系统中，由于PEN线兼起PE线和N线的作 用，节省了一根导线，但在PEN线上通过三相不平衡电流， 在其作用下产生的电压降使电气设备外露导电部分对地带 电压，三相不平衡电流造成外壳电压很低，并不会在一般 场所造成人身事故，但可以对地引起火花，不适宜在医院、 计算机中心场所及爆炸危险场所使用。
（a）
（b）
（c）
图2-6低压配电的TN系统 (a) TN-C系统；(b) TN-S系统；(c) TN-C-S系统
如果系统中的N线与PE线完全分开，则此系统称为 TN-S系统，如图2-6(b)所示。当设备相线漏电碰壳后， 直接短路，可采用过电流保护器切断电源。当N线断开时， 如三相负荷不平衡，中性点电位升高，但外壳无电位， PE线也无电位。TN-S系统中的PE线首末端应重复接地， 以减少PE线断线造成的危险。TN-S系统适用于工业、大 型民用建筑。目前单独使用独立变压器供电的变配电室 距施工现场较近的工地基本上都采用了TN-S系统，与逐 级漏电保护相配合，可保障施工安全用电。
低压三相四线制和三 相五线制供配电系统
(10)
三相四线制配电系统
三相四线制配电系统
三相五线制配电系统
三相五线制配电系统
三相五线制配电系统
我国220/380v低压配电系统，广泛采用中性点直 接接地的运行方式，而且引出有中性线和保护线，称 TN系统。当中性线与保护线共用一根导线时，称系统 为TN-C系统，此PEN线就是我们习惯称为的零线。如 果系统中的中性线和保护线完全分开，则此时称系统 为TN-S系统，如果系统中的中性线和保护线在前边共 用，而在后边又全部或部分的分开，则此时称系统为 TN-C-S系统，它是建筑供电采用最多的方式。
总等电位连接是在建筑物进线处，将PE线或PEN线与电 气装置接地干线、建筑物内的各种金属管道（如水管、 燃气管、采暖管和空调管道等），以及建筑物金属构件 等都接向总等电位连接端子板，使它们都具有基本相等 的电位，如图2-9所示。
总等电位连接靠均衡电位而降低接触电压，同时也 能消除从电源线路引入建筑物的危险电压，实际上其兼 有电源进线重复接地的作用，是建筑物内电气装置的一 项基本安全措施。
