仪器操作一、坐标测量开机—整平—按ENT进入模式A—按F5进入模式B—按F1功能—F2测量—选择直角坐标数据（按ENT键）—选择测点（按ENT键）—输入测点坐标—按F5接受—按F5选择后视点—输入后视点坐标—按F5接受—照准后视点按F5确定进入坐标测量。
（有后视点坐标的情况下）（在测量模式下按页替换可直接切换到放样）模式A—按F5进入模式B—按F1功能—F2测量—选择直角坐标数据（按ENT 键）—选择测点（按ENT键）—输入测点坐标—按F5接受—F3置零或F2输入角度—按ENT键进入坐标测量。
（指定后视方位角的情况下）二、坐标放样进入模式A—按F5进入模式B—按F1功能—F5页替换—F1放样—选择放样（按ENT键）—选择测点（按ENT键）—输入测点坐标—按F5接受—按F5选择后视点—输入后视点坐标—按F5接受—照准后视点按F5确定—输入放样点坐标—按F5接受—进入放样模式—按F3翻页—转动仪器把水平角转至零度锁定—在此方向摆放棱镜将棱镜中心对准仪器十字丝—按F1测距放样—平距显示为正则棱镜往仪器方向移等值距离，为负则相反，显示为零即是放样点。
三、后方交会（自由设点）进入模式A—按F5进入模式B—按F1功能—F4自由设点—设置仪器高（按ENT键）—输入已知点1坐标—按F5接受—照准已知点1按F1测距—按ENT键—按F1追加—输入已知点2坐标—按F5接受—照准已知点2按F1测距—按ENT 键—按F5计算四、悬高测量模式A—按F5进入模式B—按F1功能—F5页替换—F2计算—选择悬高测量按ENT进入—按F3修订棱镜高—照准目标按F1测距—按ENT键进入悬高测量模式—转动望远镜照准所要测的点即可。
五、对边测量模式A—按F5进入模式B—按F1功能—F5页替换—按F4选择对边测量—照准基准点按F1测距—按ENT键—照准目标点按F1测距即可注意事项：1、注意目标选择，每按一次（目标）按键，仪器在棱镜（P-30）、免棱镜（N-0）之间切换。

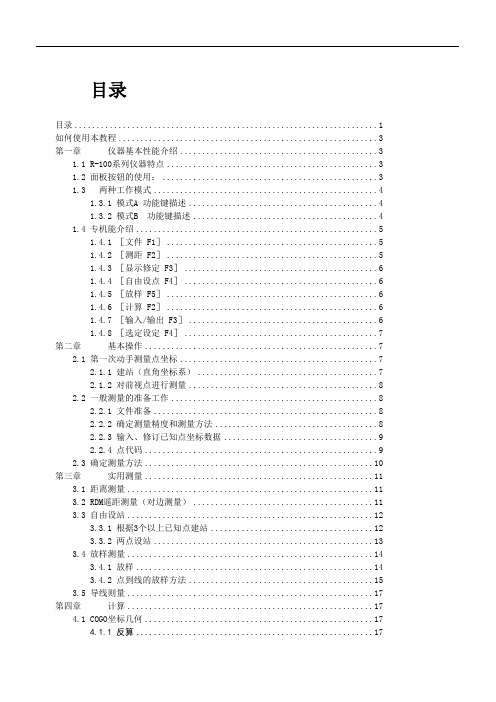

目录目录 (1)如何使用本教程 (3)第一章仪器基本性能介绍 (3)1.1 R-100系列仪器特点 (3)1.2 面板按钮的使用： (3)1.3 两种工作模式 (4)1.3.1 模式A 功能键描述 (4)1.3.2 模式B 功能键描述 (4)1.4 专机能介绍 (5)1.4.1 ［文件 F1］ (5)1.4.2 ［测距 F2］ (5)1.4.3 ［显示修定 F3］ (6)1.4.4 ［自由设点 F4］ (6)1.4.5 ［放样 F5］ (6)1.4.6 ［计算 F2］ (6)1.4.7 ［输入/输出 F3］ (6)1.4.8 ［选定设定 F4］ (7)第二章基本操作 (7)2.1 第一次动手测量点坐标 (7)2.1.1 建站（直角坐标系） (7)2.1.2 对前视点进行测量 (8)2.2 一般测量的准备工作 (8)2.2.1 文件准备 (8)2.2.2 确定测量精度和测量方法 (8)2.2.3 输入、修订已知点坐标数据 (9)2.2.4 点代码 (9)2.3 确定测量方法 (10)第三章实用测量 (11)3.1 距离测量 (11)3.2 RDM遥距测量（对边测量） (11)3.3 自由设站 (12)3.3.1 根据3个以上已知点建站 (12)3.3.2 两点设站 (13)3.4 放样测量 (14)3.4.1 放样 (14)3.4.2 点到线的放样方法 (15)3.5 导线则量 (17)第四章计算 (17)4.1 COGO坐标几何 (17)4.1.1 反算 (17)4.1.2 点的坐标 (18)4.1.3 圆半径 (18)4.1.4 直线-弧交会 (18)4.1.5 直线-直线交会 (18)4.1.6 弧-弧交会 (18)4.1.7 距离偏心 (19)4.1.8 点距离偏心 (19)4.1.9 弧距离偏心 (20)4.2 2D面积 (20)4.3 3D表面与体积 (21)第五章VPM虚拟投影面测量（虚面测量） (21)第六章RDM遥距测量(对边测量) (21)第七章导线测量 (21)第八章附录一常用代码 (21)8.1 软件中的常用代码 (21)8.2 PowerTopoLite典型功能键 (21)如何使用本教程本教程的对象是有一定工程测量基础知识，开始学用电子全站仪的工程技术人员。

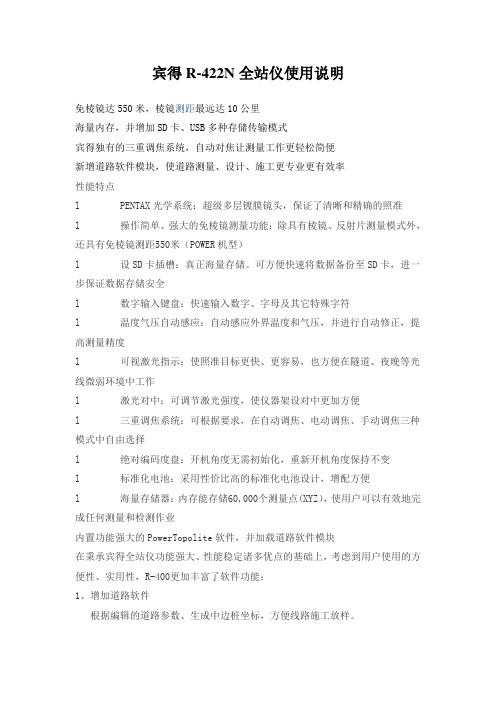

宾得R-422N全站仪使用说明免棱镜达550米，棱镜测距最远达10公里海量内存，并增加SD卡、USB多种存储传输模式宾得独有的三重调焦系统，自动对焦让测量工作更轻松简便新增道路软件模块，使道路测量、设计、施工更专业更有效率性能特点l PENTAX光学系统：超级多层镀膜镜头，保证了清晰和精确的照准l 操作简单、强大的免棱镜测量功能：除具有棱镜、反射片测量模式外，还具有免棱镜测距550米（POWER机型）l 设SD卡插槽：真正海量存储。
可方便快速将数据备份至SD卡，进一步保证数据存储安全l 数字输入键盘：快速输入数字、字母及其它特殊字符l 温度气压自动感应：自动感应外界温度和气压，并进行自动修正，提高测量精度l 可视激光指示：使照准目标更快、更容易，也方便在隧道、夜晚等光线微弱环境中工作l 激光对中：可调节激光强度，使仪器架设对中更加方便l 三重调焦系统：可根据要求，在自动调焦、电动调焦、手动调焦三种模式中自由选择l 绝对编码度盘：开机角度无需初始化，重新开机角度保持不变l 标准化电池：采用性价比高的标准化电池设计，增配方便l 海量存储器：内存能存储60,000个测量点(XYZ），使用户可以有效地完成任何测量和检测作业内置功能强大的PowerTopolite软件，并加载道路软件模块在秉承宾得全站仪功能强大、性能稳定诸多优点的基础上，考虑到用户使用的方便性、实用性，R-400更加丰富了软件功能：1、增加道路软件根据编辑的道路参数、生成中边桩坐标，方便线路施工放样。
2、后视点偏差显示增加测距功能，并与设计值进行比较时时可以检查建站精度、方便野外作业。
3、VPM显示水平距离虚面测量显示角度距离、方便特殊用户要求4、点到线放样高度偏差显示在点到线放样引入高程控制，功能更丰富。
5、放样点移动方向和距离显示点放样在图形界面增加数值显示，直观且有度量可循。
放样完毕生成放样报告，放样偏差一目了然。
6、导线报告机能生成导线文件7、点名模糊查询方便用户快速搜索，例如A*，即可搜出A1/A2/...AB..等8、从其他文件选点提供不同文件之间点的相互调用，很实用。
宾得R-422N全站仪使用说明免棱镜达550米，棱镜测距最远达10公里海量内存，并增加SD卡、USB多种存储传输模式宾得独有的三重调焦系统，自动对焦让测量工作更轻松简便新增道路软件模块，使道路测量、设计、施工更专业更有效率性能特点l PENTAX光学系统：超级多层镀膜镜头，保证了清晰和精确的照准l 操作简单、强大的免棱镜测量功能：除具有棱镜、反射片测量模式外，还具有免棱镜测距550米（POWER机型）l 设SD卡插槽：真正海量存储。
可方便快速将数据备份至SD卡，进一步保证数据存储安全l 数字输入键盘：快速输入数字、字母及其它特殊字符l 温度气压自动感应：自动感应外界温度和气压，并进行自动修正，提高测量精度l 可视激光指示：使照准目标更快、更容易，也方便在隧道、夜晚等光线微弱环境中工作l 激光对中：可调节激光强度，使仪器架设对中更加方便l 三重调焦系统：可根据要求，在自动调焦、电动调焦、手动调焦三种模式中自由选择l 绝对编码度盘：开机角度无需初始化，重新开机角度保持不变l 标准化电池：采用性价比高的标准化电池设计，增配方便l 海量存储器：内存能存储60,000个测量点(XYZ），使用户可以有效地完成任何测量和检测作业内置功能强大的PowerTopolite软件，并加载道路软件模块在秉承宾得全站仪功能强大、性能稳定诸多优点的基础上，考虑到用户使用的方便性、实用性，R-400更加丰富了软件功能：1、增加道路软件根据编辑的道路参数、生成中边桩坐标，方便线路施工放样。
2、后视点偏差显示增加测距功能，并与设计值进行比较时时可以检查建站精度、方便野外作业。
3、VPM显示水平距离虚面测量显示角度距离、方便特殊用户要求4、点到线放样高度偏差显示在点到线放样引入高程控制，功能更丰富。
5、放样点移动方向和距离显示点放样在图形界面增加数值显示，直观且有度量可循。
放样完毕生成放样报告，放样偏差一目了然。
6、导线报告机能生成导线文件7、点名模糊查询方便用户快速搜索，例如A*，即可搜出A1/A2/...AB..等8、从其他文件选点提供不同文件之间点的相互调用，很实用。
全站仪数据传输步骤
连接电脑COM1或COM2端口——电脑安装南方仪器数据传输软件——打开全站仪菜单——内存管理——数据通讯——接收（或发送）数据——波特率选为4800，其他默认。
电脑打开NTS软件——通讯参数——4800波特率——数据传输（或数据接收）。
接收数据文件下载转换，保存后修改后缀名为DAT。
用记事本打开。
数据文件编辑好另存为CSV格式（逗号分隔符电子表格）文件。
点击查看—文件夹选项——去掉隐藏文件夹后缀名前面的勾——保存后修改文件后缀名为DAT文件，——传入全站仪中。
全站仪文件格式：
测量点编号属性E坐标N 坐标Z坐标
1 0 12345.678 23456.789 1122.567
解决传输中开头几个数据问题：
2008年7月26日王军电话口授记录
南方仪器公司网站：WWW. .CoM。
全站仪数据输出、输入流程
一、数据的输出
1.将全站仪与电脑连接并打开全站仪；
2.打开“NTS数据传输”软件，点击”NTS-T….exe”;
3.点击“USB操作”→打开内存格式文件→打开“坐标数据文
件”→选择“可移动磁盘H”→选择要打开的文件（****.dat）;
4.点击“转换”→NTS-310坐标数据—CASS坐标→点击“转换
完成”中的“确定”；
5.点击“文件”→另存为→输入文件名“****.dat”→保存；
6.打开“CASS2008”→绘图处理→展高程点（或展野外测点
点号）→在屏幕下方命令框中输入绘图比例（1、100或500）回车→在弹出的框中找到保存的“****.dat”文件→打开。
二、数据的输入
1. 在电脑中用记事本建一个txt格式的文件放在桌面上，将需要放样的点号、坐标值、高程等按照下面的方式输入
点编号逗号E坐标值（y）逗号N坐标值（x）逗号高程值点编号逗号E坐标值（y）逗号N坐标值（x）逗号高程值（例如：001，3222.66，4556.22，285.267
002，3245.66，4578.22，286.385）
2. 打开传输软件→打开桌面的txt格式文件→点击USB操作→转换成内存格式文件→点击“*.txt/*.dat→*.PTS”→在弹出的框中选择距离单位“m”，数据顺序“pt#，E，N、Z、PCODE”,BI
并点击“ok”→在弹出框中选择保存路径为“可移动磁盘”，并填写文件名称→保存；
3. 放样时直接调取该文件就可以了。
全站仪与计算机数据传输步骤
第一步:连线,并打开全站仪与计算机
第二步:在计算机上查找串口类型
方法与步骤:右键单击计算机——属性——资源管理器——串总线控制器中查找
第三步:电脑与全站仪的参数设置:
*电脑参数设置 :桌面上打开南方全站仪传输软件—— NTS-TRANSFERV1. 7——通讯菜单——通讯参数下进行参数设备
*全站仪参数设置:
按 M 键——内存管理—— 2页后数据传输——参数设置
(参数设置后,准备发送数据
第四步:数据通讯
全站仪上:F1发送数据——坐标格式——确定
电脑上:已打开的传输软件里的通讯菜单——选 NTS-310/350全站仪 -计算机 ,先回车 ,按是键。
第五步:数据转换
NTS-TRANSFERV1. 7——转换菜单——选 NTS310/350坐标数据 -CASS 坐标
(保存文件名为:名称. Dat。
全站仪使用方法内容：了解全站仪的分类、等级、主要技术指标；掌握全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法；了解全站仪的对边测量、悬高测量、面积测量等方法。
重点：全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法。
难点：全站仪测三维坐标和三维坐标放样的原理和操作方法。
教学方法：采取演示法教学。
讲解拓普康全站仪使用，在课堂上每讲一项功能后，利用多媒体课室的优点，现场演示一次，并将操作过程通过投影仪投影到屏幕上，起到直观、形象的效果，使学生能迅速掌握全站仪的使用。
§ 7.1 全站仪（total station ）的功能介绍随着科学技术的不断发展，由光电测距仪，电子经纬仪，微处理仪及数据记录装置融为一体的电子速测仪（简称全站仪）正日臻成熟，逐步普及。
这标志着测绘仪器的研究水平制造技术、科技含量、适用性程度等，都达到了一个新的阶段。
全站仪是指能自动地测量角度和距离，并能按一定程序和格式将测量数据传送给相应的数据采集器。
全站仪自动化程度高，功能多，精度好，通过配置适当的接口，可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统。
与传统的方法相比，省去了大量的中间人工操作环节，使劳动效率和经济效益明显提高，同时也避免了人工操作，记录等过程中差错率较高的缺陷。
全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的 TC 系列全站仪；日本 TOPCN （拓普康）公司生产的 GTS 系列；索佳公司生产的 SET 系列；宾得公司生产的 PCS 系列；尼康公司生产的 DMT 系列及瑞典捷创力公司生产的 GDM 系列全站仪。
我国南方测绘仪器公司 90 年代生产的 NTS 系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。
全站仪的工作特点：1、能同时测角、测距并自动记录测量数据；2、设有各种野外应用程序，能在测量现场得到归算结果；3、能实现数据流；一、TOPCON 全站仪构造简介图1为宾得全站仪 PTS-V2 ，图2为尼康 C-100 全站仪，图3为智能全站仪GTS-710，图4为蔡司Elta R 系列工程全站仪，图5为徕卡TPS1100系列智能全站仪。
