日照分析方法交流

日照分析报告标准————————————————————————————————作者：————————————————————————————————日期：2附件一日照分析报告标准（一）日照分析报告应包含以下内容：1．委托方名称、地址、法定代表人、联系方式。

2．受托方名称、资质证书编号、地址、法定代表人、联系方式。

3．日照分析项目情况：3.1建设项目基本情况：建设项目名称、地点、用地周边情况、委托分析要求及周边电子地形图。

3.2本基地内拟建建筑基本情况：编号、使用性质、层数、建筑高度、底标高等（如下表所示）；拟建建筑总平面图1：500—1：2000基地内拟建建筑：编号使用性质层数建筑高度（米）受影阴面标高（米）xx大厦办公建筑21 69.0 3.50……3.3. 根据本基地拟建主体建筑的阴影覆盖范围确定的客体建筑的基本情况：编号、使用性质、层数、建筑高度、底标高等（如下表所示）；客体范围图1：500—1：2000。

基地外阴影分析范围内的客体建筑：编号使用性质层数建筑高度（米）受影阴面标高（米）对其产生遮挡的建筑编号Xx住宅居住建筑8 25.5 3．50 A1,B2,B3,B4,B5 ……3.4. 参与叠加分析的本基地外主体建筑的基本情况：编号、使用性质、层数、建筑高度、底标高等（如下表所示）；主体范围图1：500—1：2000。

基地外参与叠加分析的主体建筑：受影阴面标高编号使用性质层数建筑高度（米）（米）xx大厦办公建筑18 54.0 4.50……（二）日照分析项目情况：（三）日照分析标准及依据（四）日照分析基础资料及其来源说明；（五）进行日照分析所使用的分析软件（六）日照分析技术参数设置（七）日照分析结果1、日照分析模型总平面图1：500—1：2000 ：包括所有主体与客体建筑，注明建筑编号、位置、高度。

2、日照分析模型轴测图1：500—1：2000。

3、线上日照分析图1：500—1：2000-4-线上日照分析图4、客体建筑窗位图1：500—1：1000 ：注明每个客体建筑的窗位、窗编号。

日照分析图解一、概述长期以来，因为日照采光而引起矛盾甚至导致法律纠纷的事件屡见不鲜，这些大多是由于在设计或审查阶段日照分析得不够科学准确的原因。

日照分析涉及到时间、地域、建筑造型等多种复杂因素，要将这些相互影响的因素综合起来进行人工精确计算分析是非常困难的。

因此，实践中各地只好根据地方简易算法来估算，如果再加上一些人为因素，很容易发生与实际情况偏差甚至严重不符的现象。

SUN日照分析软件是在大量深入调研的基础上，通过与多家规划管理与规划设计单位的密切合作，经过反复推敲与艰苦研发，开发的一套系统软件。

它全面解决了全国各地任何时段的日照分析问题，计算科学准确，使用简单方便，是规划管理、规划设计、建筑设计、房地产开发等领域强有力的日照分析工具。

二、功能框图三、主要功能1、遮挡分析：分析各栋建筑之间的遮挡与被遮挡情况。

选定被遮挡建筑时自动分析出对其产生遮挡影响的所有遮挡建筑；选定遮挡建筑时自动分析出其对其它建筑产生遮挡影响的所有被遮挡建筑。

2、阴影分析：建筑群任意时间段在任一高度上的连续阴影图、阴影轮廓范围线以及相邻建筑间的阴影差集图。

可直观的观察建筑阴影轮廓的影响范围或对其它建筑的遮挡情况。

3、主客体范围：根据设置的计算规则，确定合理的分析范围。

4、单点分析：建筑群体内任意一点在任意时间和高度的日照时间分析计算，分析结果图面标示及自动统计生成单点日照分析报表。

5、窗户分析：建筑物窗户满窗日照（可设置为左右端或中心点）的分析计算，分析结果图面标示及生成统计报表。

6、窗洞分析：在窗户窗面上进行等距离布点，分析各点的日照情况，统计出满足标准的点在窗面中所占的比例。

7、太阳能板分析：在建筑群体中对太阳能板各端点进行日照分析，并绘制和导出分析表格。

8、沿线分析：沿建筑轮廓线或任意定义高度的线等距离布点分析，分析结果标注在所设定的分析线上。

可快速对建筑轮廓线进行日照时间计算或验算。

不同的分析线可以设置不同的受影面高度，并一次分析完成。

聊城市日照分析技术规程（讨论稿）1、总则1.1 为规范规划日照分析工作，统一生活居住特征建筑的日照分析技术要求，制定本规程。

1.2 凡在本市规划区范围内申办建设工程项目，需向市城市规划行政主管部门提交日照分析报告的，均须按本规程进行日照分析。

1.3 日照分析报告（包括电子文档和图纸）应按统一数据格式组织和提交。

2、日照分析应参照的主要规范和规定1）《城市居住区规划设计规范》（GB50180－93，2002年版）；2）《住宅设计规范》（GB50096－99, 2003年版）；3）《聊城市城市规划管理技术规定》；4）《聊城市日照分析规划管理暂行规定》。

3、基础分析参数注：计算标准日为分析当年的大寒日或冬至日，如当年是闰年则顺延一年。

4、分析范围的确定4.1 受遮挡的生活居住特征建筑在申报建筑高度1.8倍扇形日照阴影范围内确定，但最大不超过180米半径扇形阴影范围。

（见附件1）4.2 当拟建建筑为多个建筑时，以各建筑遮挡范围总和确定遮挡范围，综合评价拟建建筑总体对周围受遮挡建筑物及自身的日照影响。

4.3 以前条确定的受遮挡的生活居住特征建筑为对象，在其东、西、南三个方向各60米矩形范围内确定其他遮挡建筑。

(见附件2下图）4.4 若申报建筑南侧有高层建筑，其他遮挡建筑物在申报建筑东、西、南三个方向各60米矩形范围内确定。

(见附件2上图）5、分析方法的确定采用多点沿线分析方法进行分析。

6、建筑朝向及分析要求6.1 条式建筑以垂直长边的方向(主要居室方向)为主要朝向，点式建筑以南北向为主要朝向 [南北向是指正南北向和南偏东（西）45度以内（含45度），东西向指正东西向和东（西）偏南45度内（不含45度）] 。

6.2 应保证受遮挡的生活居住特征建筑主要朝向的日照有效时间，对于主要朝向窗户不能全部满足日照要求的，应符合《住宅设计规范（GB50096-99）》中第5.1.1条的规定。

（每套住宅至少应有一个居住空间能获得日照，当一套住宅中居住空间总数超过四个时，其中宜有二个获得日照。

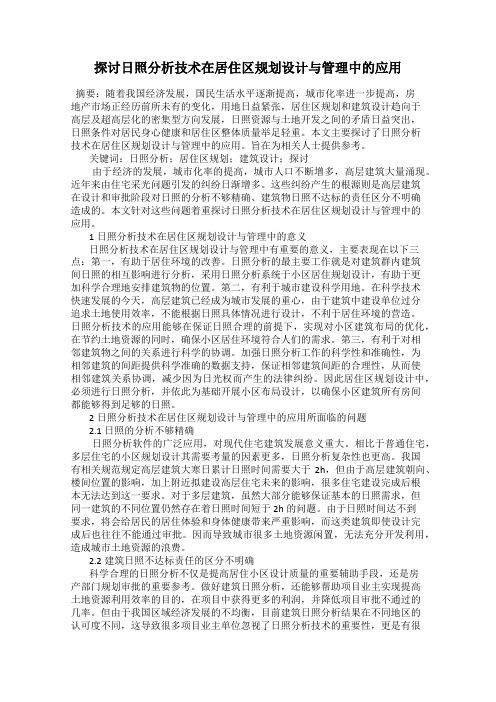

探讨日照分析技术在居住区规划设计与管理中的应用摘要：随着我国经济发展，国民生活水平逐渐提高，城市化率进一步提高，房地产市场正经历前所未有的变化，用地日益紧张，居住区规划和建筑设计趋向于高层及超高层化的密集型方向发展，日照资源与土地开发之间的矛盾日益突出，日照条件对居民身心健康和居住区整体质量举足轻重。

本文主要探讨了日照分析技术在居住区规划设计与管理中的应用。

旨在为相关人士提供参考。

关键词：日照分析；居住区规划；建筑设计；探讨由于经济的发展，城市化率的提高，城市人口不断增多，高层建筑大量涌现。

近年来由住宅采光问题引发的纠纷日渐增多。

这些纠纷产生的根源则是高层建筑在设计和审批阶段对日照的分析不够精确、建筑物日照不达标的责任区分不明确造成的。

本文针对这些问题着重探讨日照分析技术在居住区规划设计与管理中的应用。

1日照分析技术在居住区规划设计与管理中的意义日照分析技术在居住区规划设计与管理中有重要的意义，主要表现在以下三点：第一，有助于居住环境的改善。

日照分析的最主要工作就是对建筑群内建筑间日照的相互影响进行分析，采用日照分析系统于小区居住规划设计，有助于更加科学合理地安排建筑物的位置。

第二，有利于城市建设科学用地。

在科学技术快速发展的今天，高层建筑已经成为城市发展的重心，由于建筑中建设单位过分追求土地使用效率，不能根据日照具体情况进行设计，不利于居住环境的营造。

日照分析技术的应用能够在保证日照合理的前提下，实现对小区建筑布局的优化，在节约土地资源的同时，确保小区居住环境符合人们的需求。

第三，有利于对相邻建筑物之间的关系进行科学的协调。

加强日照分析工作的科学性和准确性，为相邻建筑的间距提供科学准确的数据支持，保证相邻建筑间距的合理性，从而使相邻建筑关系协调，减少因为日光权而产生的法律纠纷。

因此居住区规划设计中，必须进行日照分析，并依此为基础开展小区布局设计，以确保小区建筑所有房间都能够得到足够的日照。

2日照分析技术在居住区规划设计与管理中的应用所面临的问题2.1日照的分析不够精确日照分析软件的广泛应用，对现代住宅建筑发展意义重大。

浅谈日照分析在城市规划的应用引言目前，日照分析应用于城市规划和建筑设计，虽然仍存在着一些问题，但不可否认的是，日照分析已成为城市规划科学发展观的重要体现。

城市规划不仅是现代城市规划理论和建筑设计理论的进步，同时也是基于“以人为本”理念的城市规划和建筑设计实践，需要在不断的应用和实践中进一步完善和发展。

？一、日照分析测量？1、范围？日照分析测量主要包括主体建筑物和客体建筑物的平面位置、屋顶平面图，以及影响客体建筑物采光的立面图、各层平面图，确定这些内容，可以减少很多的不必要的劳动。

在日照分析测量过程中，为使获取的数据更有针对性，同时又能够保证作业效率，应掌握以下基本要求：对于客体建筑物，除住宅外，其余各独立单元只需测量窗户的宽度，便能够实现横向数据的校验；对于挑出墙体的屋檐和突出坡屋顶的山墙，测量应遵循甲方的要求；对于有电梯机房的建筑物以及主体屋顶附属，能够穿透阳光即可，无需测量。

总之，测量原则应保证人居环境的采光，其他内容可以省略不测。

？2、方法？日照分析分量包括平面位置测量和高度的测量两部分内容，通常使用全站仪，目前用于分析平面位置测量的技术已相对成熟，现主要对楼高的测量方法进行分析：？2.1三角高程法这是一种通过观测两点间的水平距离及天顶距（也可以是高度角）而求得两点间高差的方法，运用该方法进行观测并不受地形条件的制约，比较简单便利。

在测量时，将全站仪架设在楼下，将棱镜放置在楼顶女儿墙上，然后由操作者利用全站仪根据距离、垂直角测出该点的高程，其精准度受到测量误差和垂直角误差大小的影响。

？2.2悬高测量法悬高测量是全站仪内置的测量程序，测定的是空中某点到地面的高度，即将反射棱镜放置在欲测目标点的天底（指的是过目标点的铅垂线与地面的交点），然后输入反射棱镜高，再照准反射棱镜进行测量，利用全站仪自身内存计算程序计算高度；如果反射棱镜是放置在楼角处，楼角点高程测出后，只需将镜头抬至楼顶女儿墙处，该点高程便可由全站仪自动算出。
