10kv母线失压预案
- 格式:doc
- 大小:25.00 KB
- 文档页数:1
一、现象1、系统有冲击,音响报警。
2、611开关绿灯闪光,601开关不闪光。
3、6KV1段母线电压显示为零。
4、DCS上报警显示#1高厂变1分支低压过流保护动作。
5、有6KV1段快切装置闭锁信号。
6、若备用电源联动,DCS上报警显示,601开关低压过流保护动作,后加速动作。
7、#1机负荷急剧下降,炉膛负压变大,乙侧送、吸风机、#3、4磨煤机、#3、4排粉机、#1给水泵、#2凝泵、#3循环水泵、1公高、1公低、61B、411、1煤高、1煤低、检修照明高、检修照明低开关跳闸,#3给水泵、#1凝泵、#2循环水泵、1公备、401开关联动正常。
8、#1炉#3、4排C、D层16台给粉机跳闸。
9、甲侧送、吸风机电流稍微上升,负压自动因偏差大跳手动。
10、如果给水在自动方式,自动减少给水量。
11、主、再汽温急剧下降。
二、原因1、6KV1段母线永久性故障。
2、6KV1段辅机故障,开关没断开,越级跳电源开关。
3、#1高厂变故障造成#1发电机停机,厂用电没联动。
4、#1发电机保护动作造成#1发电机停机,厂用电没联动。
三、处理1、复归音响,检查保护动作情况。
2、检查在6KV1段母线上运行的380V1段、380V输煤燃油1段、380V检修照明段、380V 公用1段备用电源联动情况,若没联动,应手动断开高、低压侧开关,手动合上备用电源开关,恢复正常供电。
3、检查6KV1段母线室,查找故障点,切除故障点。
4、如6KV1段母线有明显故障,应将该段母线解除备用,通知检修处理,测绝缘良好后,恢复送电。
5、若6KV1段母线上无明显的短路故障,将该段所有开关断开,用备用电源对母线充电,正常后,对每一分路测绝缘,合格者逐一送电,发现问题及时处理。
6、单系列运行后,为了稳燃,立即投入AB层6支油枪,并适当调整油压在3MPa左右。
7、加大甲侧送、吸风机负荷,调整炉膛负压稳定在-40Pa左右。
8、#1机#3给水泵联动,调整#2、3给水泵转速,根据燃料减少情况,调整给水至600吨左右。

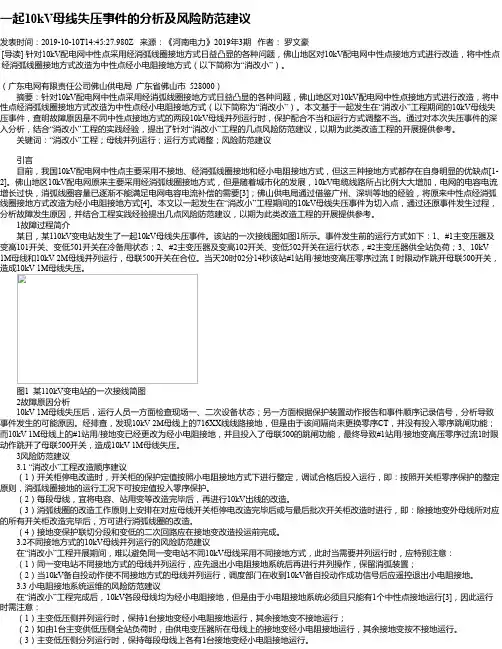

一起10kV母线失压事件的分析及风险防范建议发表时间:2019-10-10T14:45:27.980Z 来源:《河南电力》2019年3期作者:罗文豪[导读] 针对10kV配电网中性点采用经消弧线圈接地方式日益凸显的各种问题,佛山地区对10kV配电网中性点接地方式进行改造,将中性点经消弧线圈接地方式改造为中性点经小电阻接地方式(以下简称为“消改小”)。
(广东电网有限责任公司佛山供电局广东省佛山市 528000)摘要:针对10kV配电网中性点采用经消弧线圈接地方式日益凸显的各种问题,佛山地区对10kV配电网中性点接地方式进行改造,将中性点经消弧线圈接地方式改造为中性点经小电阻接地方式(以下简称为“消改小”)。
本文基于一起发生在“消改小”工程期间的10kV母线失压事件,查明故障原因是不同中性点接地方式的两段10kV母线并列运行时,保护配合不当和运行方式调整不当。
通过对本次失压事件的深入分析,结合“消改小”工程的实践经验,提出了针对“消改小”工程的几点风险防范建议,以期为此类改造工程的开展提供参考。
关键词:“消改小”工程;母线并列运行;运行方式调整;风险防范建议引言目前,我国10kV配电网中性点主要采用不接地、经消弧线圈接地和经小电阻接地方式,但这三种接地方式都存在自身明显的优缺点[1-2]。
佛山地区10kV配电网原来主要采用经消弧线圈接地方式,但是随着城市化的发展,10kV电缆线路所占比例大大增加,电网的电容电流增长过快,消弧线圈容量已逐渐不能满足电网电容电流补偿的需要[3];佛山供电局通过借鉴广州、深圳等地的经验,将原来中性点经消弧线圈接地方式改造为经小电阻接地方式[4]。
本文以一起发生在“消改小”工程期间的10kV母线失压事件为切入点,通过还原事件发生过程,分析故障发生原因,并结合工程实践经验提出几点风险防范建议,以期为此类改造工程的开展提供参考。
1故障过程简介某日,某110kV变电站发生了一起10kV母线失压事件。

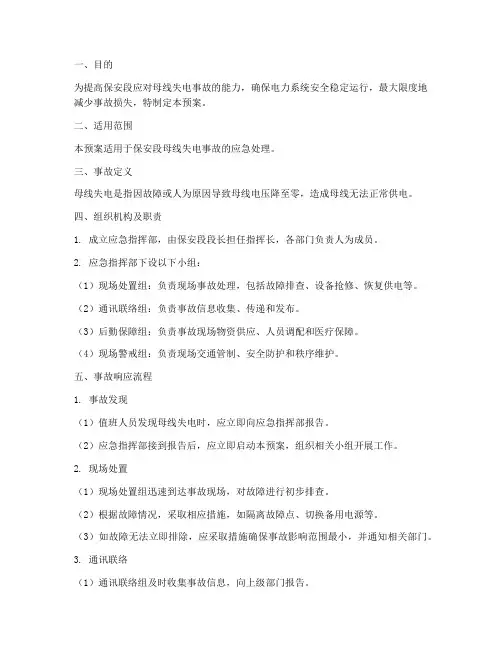

一、目的为提高保安段应对母线失电事故的能力,确保电力系统安全稳定运行,最大限度地减少事故损失,特制定本预案。
二、适用范围本预案适用于保安段母线失电事故的应急处理。
三、事故定义母线失电是指因故障或人为原因导致母线电压降至零,造成母线无法正常供电。
四、组织机构及职责1. 成立应急指挥部,由保安段段长担任指挥长,各部门负责人为成员。
2. 应急指挥部下设以下小组:(1)现场处置组:负责现场事故处理,包括故障排查、设备抢修、恢复供电等。
(2)通讯联络组:负责事故信息收集、传递和发布。
(3)后勤保障组:负责事故现场物资供应、人员调配和医疗保障。
(4)现场警戒组:负责现场交通管制、安全防护和秩序维护。
五、事故响应流程1. 事故发现(1)值班人员发现母线失电时,应立即向应急指挥部报告。
(2)应急指挥部接到报告后,应立即启动本预案,组织相关小组开展工作。
2. 现场处置(1)现场处置组迅速到达事故现场,对故障进行初步排查。
(2)根据故障情况,采取相应措施,如隔离故障点、切换备用电源等。
(3)如故障无法立即排除,应采取措施确保事故影响范围最小,并通知相关部门。
3. 通讯联络(1)通讯联络组及时收集事故信息,向上级部门报告。
(2)发布事故信息,确保各部门了解事故情况。
4. 后勤保障(1)后勤保障组根据现场需求,提供物资保障。
(2)调配人员,确保事故处理顺利进行。
5. 现场警戒(1)现场警戒组对事故现场进行交通管制,确保人员安全。
(2)对事故现场进行安全防护,防止次生灾害发生。
六、事故处理1. 故障排查(1)现场处置组对故障点进行排查,确定故障原因。
(2)针对不同故障原因,采取相应措施进行处理。
2. 设备抢修(1)针对设备故障,组织抢修人员进行抢修。
(2)确保抢修工作安全、高效进行。
3. 恢复供电(1)故障排除后,及时恢复母线供电。
(2)检查供电设备,确保供电稳定。
七、事故总结与改进1. 事故总结(1)事故发生后,应急指挥部组织相关部门对事故进行总结。

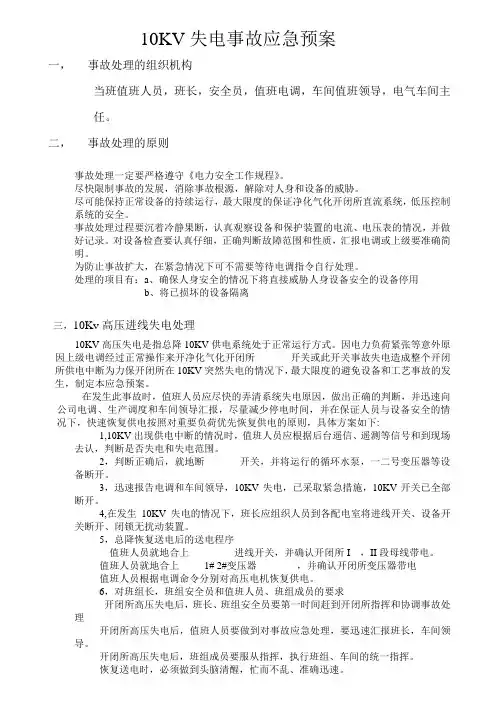

10KV失电事故应急预案一,事故处理的组织机构当班值班人员,班长,安全员,值班电调,车间值班领导,电气车间主任。
二,事故处理的原则事故处理一定要严格遵守《电力安全工作规程》。
尽快限制事故的发展,消除事故根源,解除对人身和设备的威胁。
尽可能保持正常设备的持续运行,最大限度的保证净化气化开闭所直流系统,低压控制系统的安全。
事故处理过程要沉着冷静果断,认真观察设备和保护装置的电流、电压表的情况,并做好记录。
对设备检查要认真仔细,正确判断故障范围和性质,汇报电调或上级要准确简明。
为防止事故扩大,在紧急情况下可不需要等待电调指令自行处理。
处理的项目有:a、确保人身安全的情况下将直接威胁人身设备安全的设备停用b、将已损坏的设备隔离三,10Kv高压进线失电处理10KV高压失电是指总降10KV供电系统处于正常运行方式。
因电力负荷紧张等意外原因上级电调经过正常操作来开净化气化开闭所开关或此开关事故失电造成整个开闭所供电中断为力保开闭所在10KV突然失电的情况下,最大限度的避免设备和工艺事故的发生,制定本应急预案。
在发生此事故时,值班人员应尽快的弄清系统失电原因,做出正确的判断,并迅速向公司电调、生产调度和车间领导汇报,尽量减少停电时间,并在保证人员与设备安全的情况下,快速恢复供电按照对重要负荷优先恢复供电的原则,具体方案如下:1,10KV出现供电中断的情况时,值班人员应根据后台遥信、遥测等信号和到现场去认,判断是否失电和失电范围。
2,判断正确后,就地断开关,并将运行的循环水泵,一二号变压器等设备断开。
3,迅速报告电调和车间领导,10KV失电,已采取紧急措施,10KV开关已全部断开。
4,在发生10KV失电的情况下,班长应组织人员到各配电室将进线开关、设备开关断开、闭锁无扰动装置。
5,总降恢复送电后的送电程序值班人员就地合上进线开关,并确认开闭所I ,II段母线带电。
值班人员就地合上1# 2#变压器,并确认开闭所变压器带电值班人员根据电调命令分别对高压电机恢复供电。

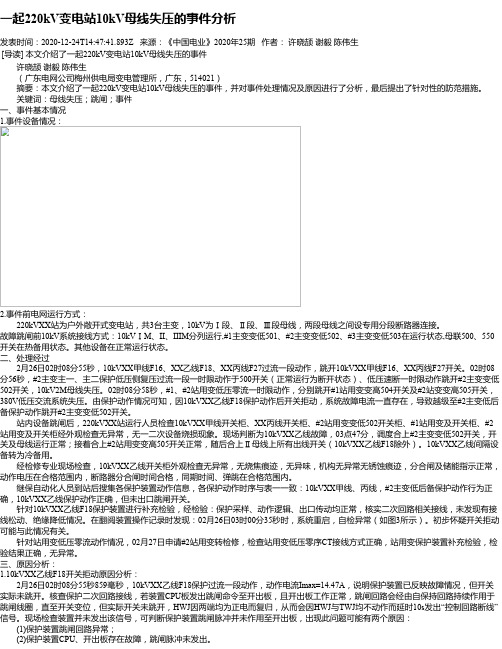

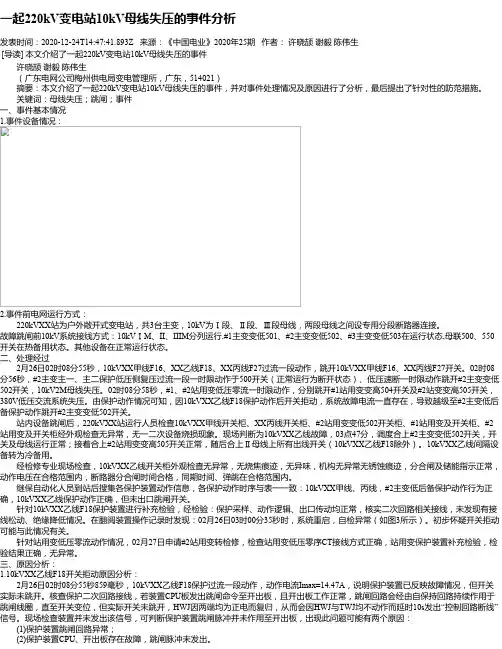

一起220kV变电站10kV母线失压的事件分析发表时间:2020-12-24T14:47:41.893Z 来源:《中国电业》2020年25期作者:许晓颉谢毅陈伟生[导读] 本文介绍了一起220kV变电站10kV母线失压的事件许晓颉谢毅陈伟生(广东电网公司梅州供电局变电管理所,广东,514021)摘要:本文介绍了一起220kV变电站10kV母线失压的事件,并对事件处理情况及原因进行了分析,最后提出了针对性的防范措施。
关键词:母线失压;跳闸;事件一、事件基本情况1.事件设备情况:2.事件前电网运行方式:220kVXX站为户外敞开式变电站,共3台主变,10kV为Ⅰ段、Ⅱ段、Ⅲ段母线,两段母线之间设专用分段断路器连接。
故障跳闸前10kV系统接线方式:10kVⅠM、II、IIIM分列运行,#1主变变低501、#2主变变低502、#3主变变低503在运行状态,母联500、550开关在热备用状态。
其他设备在正常运行状态。
二、处理经过2月26日02时08分55秒,10kVXX甲线F16、XX乙线F18、XX丙线F27过流一段动作,跳开10kVXX甲线F16、XX丙线F27开关。
02时08分56秒,#2主变主一、主二保护低压侧复压过流一段一时限动作于500开关(正常运行为断开状态)、低压速断一时限动作跳开#2主变变低502开关,10kV2M母线失压。
02时08分58秒,#1、#2站用变低压零流一时限动作,分别跳开#1站用变变高504开关及#2站变变高505开关,380V低压交流系统失压。
由保护动作情况可知,因10kVXX乙线F18保护动作后开关拒动,系统故障电流一直存在,导致越级至#2主变低后备保护动作跳开#2主变变低502开关。
站内设备跳闸后,220kVXX站运行人员检查10kVXX甲线开关柜、XX丙线开关柜、#2站用变变低502开关柜、#1站用变及开关柜、#2站用变及开关柜经外观检查无异常,无一二次设备烧损现象。
10kV母线电压异常分析及处理康林春2010年10月26日目录一、母线电压异常的五个表象二、母线单相接地故障处理三、母线谐振处理四、母线PT高压保险熔断处理五、母线PT低压保险熔断处理六、母线电压三相消失的处理一、10kV母线电压异常的五个表象1、表象一:单相接地象征:10kV母线电压三相指示不平衡,接地相电压指示趋近于零,非接地相电压上升为线电压,三相电压的数值基本稳定,且伴随有母线接地告警的声光信号,所接保护及自动装置可能发电压回路断线信号。
2、表象二:谐振象征:A、常规:10kV母线电压三相指示同时或波浪形上升或降低,峰值可超过线电压,谷值可低于相电压(但不会为零),三相数值不稳定,可伴随有母线接地告警的声光信号。
B、特殊:10kV母线电压三相变动及波动不一,有类似于接地时的三相电压象征,也有一至两相不变,另两相或一相波动的情况,可间歇性或长时伴随有母线接地告警的声光信号,所接保护及自动装置可能发电压回路断线信号。
3、表象三:母线PT高压保险熔断象征:10kV母线电压三相指示不平衡,熔断相电压降低为2-3kV,非熔断相电压不变,三相电压的数值稳定,所接保护及自动装置发电压回路断线信号,偶尔会并发接地信号。
4、表象四:母线PT低压保险熔断象征:10kV母线电压三相指示不平衡,熔断相电压降低为0-1kV,非熔断相电压不变,三相电压的数值稳定,所接保护及自动装置发电压回路断线信号。
5、表象五:母线三相电压消失象征:10kV母线电压三相指示为零,所接保护及自动装置发电压回路断线信号,10kV进线及出线断路器有功及无功为零,电流存在有或无两种情况(分别对应母线失压及假失压两种状况)。
注:因调度管辖权限划分规定昆明地调配网组辖10kV旁路母线及以下设备,主网组辖10kV母线及以上设备,故而上述五个表异常中只有接地由配网组指挥查找及处理10kV母线上各分路的接地异常,后四种均由主网调度员指挥处理。
二、10kV母线单相接地处理(一)10kV母线单相接地处理及其步骤:1、判定是否真接地:调度员接到关于10kV母线电压异常及接地的汇报,须对照SCADA系统迅速调出该站实时图,母线电压指示、现场汇报及其信息,迅速判断接地象征是否属实。

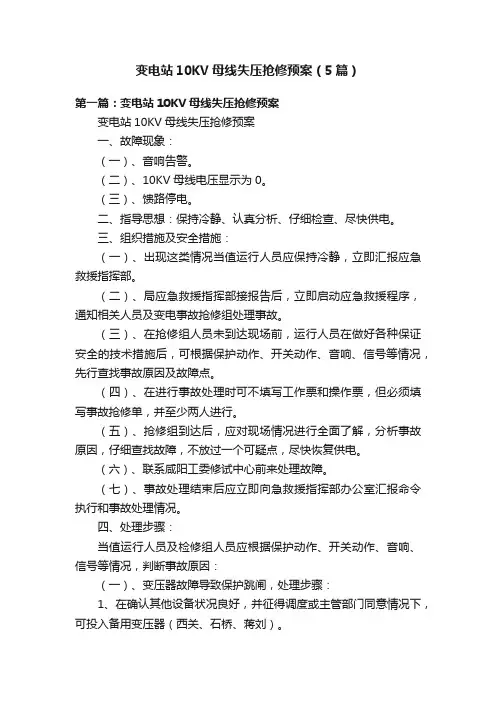

变电站10KV母线失压抢修预案(5篇)第一篇:变电站10KV母线失压抢修预案变电站10KV母线失压抢修预案一、故障现象:(一)、音响告警。
(二)、10KV母线电压显示为0。
(三)、馈路停电。
二、指导思想:保持冷静、认真分析、仔细检查、尽快供电。
三、组织措施及安全措施:(一)、出现这类情况当值运行人员应保持冷静,立即汇报应急救援指挥部。
(二)、局应急救援指挥部接报告后,立即启动应急救援程序,通知相关人员及变电事故抢修组处理事故。
(三)、在抢修组人员未到达现场前,运行人员在做好各种保证安全的技术措施后,可根据保护动作、开关动作、音响、信号等情况,先行查找事故原因及故障点。
(四)、在进行事故处理时可不填写工作票和操作票,但必须填写事故抢修单,并至少两人进行。
(五)、抢修组到达后,应对现场情况进行全面了解,分析事故原因,仔细查找故障,不放过一个可疑点,尽快恢复供电。
(六)、联系咸阳工委修试中心前来处理故障。
(七)、事故处理结束后应立即向急救援指挥部办公室汇报命令执行和事故处理情况。
四、处理步骤:当值运行人员及检修组人员应根据保护动作、开关动作、音响、信号等情况,判断事故原因:(一)、变压器故障导致保护跳闸,处理步骤:1、在确认其他设备状况良好,并征得调度或主管部门同意情况下,可投入备用变压器(西关、石桥、蒋刘)。
2、检查保护动作情况,根据动作情况,对变压器本体及回路进行检查,确定故障点。
3、明确故障点后联系相关部门前来处理。
(二)、10KV线路故障保护越级跳闸,处理步骤:1、检查各线路开关,确定拒动开关,手动拉开故障开关及两侧刀闸。
2、逐条馈路试供电,恢复线路正常供电。
3、联系相关部门前来处理。
(三)、35KV侧电源消失导致全站失压,参照《35KV高压配网故障跳闸》预案处理。
(四)、保护装置或断路器误动导致失压,处理步骤:1、全面检查本站一、二次设备,确定设备状况良好,未发现故障点,经确认线路未发生事故,且进线电源供电正常。

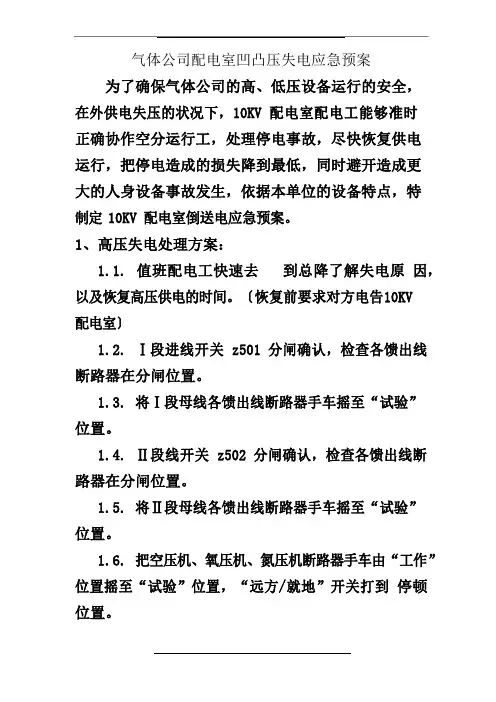

气体公司配电室凹凸压失电应急预案为了确保气体公司的高、低压设备运行的安全,在外供电失压的状况下,10KV 配电室配电工能够准时正确协作空分运行工,处理停电事故,尽快恢复供电运行,把停电造成的损失降到最低,同时避开造成更大的人身设备事故发生,依据本单位的设备特点,特制定 10KV 配电室倒送电应急预案。
1、高压失电处理方案:1.1.值班配电工快速去到总降了解失电原因,以及恢复高压供电的时间。
〔恢复前要求对方电告10KV配电室〕1.2.Ⅰ段进线开关 z501 分闸确认,检查各馈出线断路器在分闸位置。
1.3.将Ⅰ段母线各馈出线断路器手车摇至“试验”位置。
1.4.Ⅱ段线开关 z502 分闸确认,检查各馈出线断路器在分闸位置。
1.5.将Ⅱ段母线各馈出线断路器手车摇至“试验”位置。
1.6.把空压机、氧压机、氮压机断路器手车由“工作”位置摇至“试验”位置,“远方/就地”开关打到停顿位置。
1.7.1#变进线开关分闸确认,后分隔离开关。
1.8.2#变进线开关分闸确认,后分隔离开关。
2、高压电恢复供电处理方案:随时做好恢复供电的预备,如两路〔或一路〕高压进线恢复供电,操作挨次如下:2.1.恢复供电,严格遵守“安全操作规程”及事故预案操作分别恢复凹凸压供电,首先按操作规程恢复1#、2#变的运行,然后按如下程序恢复低压及高压供电,并电告中控室。
2.1.1.恢复低压供电程序如下:〔注:只要高压有电,就可恢复变压器供电,恢复低压供电不需要请示总降〕首先送电的低压配电柜为:①、中控室;②、厂房及全部照明;③、循环水泵房;〔循环水泵房恢复供电前,必需先确认各水泵的起动开关处于分闸位置,方可送电。
〕④、空压机油站;⑤、氧压机油站;⑥、膨胀机油站;⑦、仪表空压机。
其次同时送电的低压配电柜为:①、预冷水泵;②、冷冻机;③、空压机、氧压机、氮压机、机旁掌握柜;④、纯化加热器各柜;⑤、空压机空气过滤器。
2.1.2.空压机、氮压机、氧压机启动供电操作程序:①、经与总降联系批准分别起动空压机、氮压机、氧压机方可送电操作。

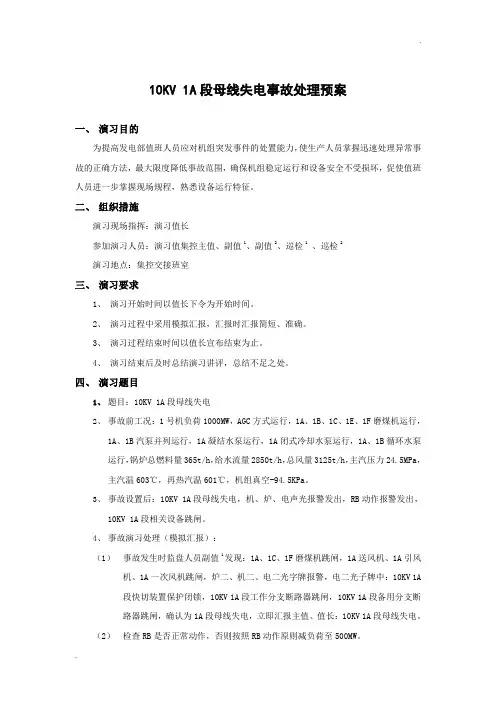

10KV 1A段母线失电事故处理预案一、演习目的为提高发电部值班人员应对机组突发事件的处置能力,使生产人员掌握迅速处理异常事故的正确方法,最大限度降低事故范围,确保机组稳定运行和设备安全不受损坏,促使值班人员进一步掌握现场规程,熟悉设备运行特征。
二、组织措施演习现场指挥:演习值长参加演习人员:演习值集控主值、副值1、副值2、巡检1、巡检2演习地点:集控交接班室三、演习要求1、演习开始时间以值长下令为开始时间。
2、演习过程中采用模拟汇报,汇报时汇报简短、准确。
3、演习过程结束时间以值长宣布结束为止。
4、演习结束后及时总结演习讲评,总结不足之处。
四、演习题目1、题目:10KV 1A段母线失电2、事故前工况:1号机负荷1000MW,AGC方式运行,1A、1B、1C、1E、1F磨煤机运行,1A、1B汽泵并列运行,1A凝结水泵运行,1A闭式冷却水泵运行,1A、1B循环水泵运行,锅炉总燃料量365t/h,给水流量2850t/h,总风量3125t/h,主汽压力24.5MPa,主汽温603℃,再热汽温601℃,机组真空-94.5KPa。
3、事故设置后:10KV 1A段母线失电,机、炉、电声光报警发出,RB动作报警发出,10KV 1A段相关设备跳闸。
4、事故演习处理(模拟汇报):(1)事故发生时监盘人员副值1发现:1A、1C、1F磨煤机跳闸,1A送风机、1A引风机、1A一次风机跳闸,炉二、机二、电二光字牌报警,电二光子牌中:10KV 1A段快切装置保护闭锁,10KV 1A段工作分支断路器跳闸,10KV 1A段备用分支断路器跳闸,确认为1A段母线失电,立即汇报主值、值长:10KV 1A段母线失电。
(2)检查RB是否正常动作,否则按照RB动作原则减负荷至500MW。
(3)值长汇报调度:1号机10KV 1A段母线失电,机组快速降负荷至380MW,10KV 1A 段母线失电原因正在查找;通知辅控各专业1号机10KV 1A段失电,做好事故处理;值长联系技术部相关人员至现场查找原因。

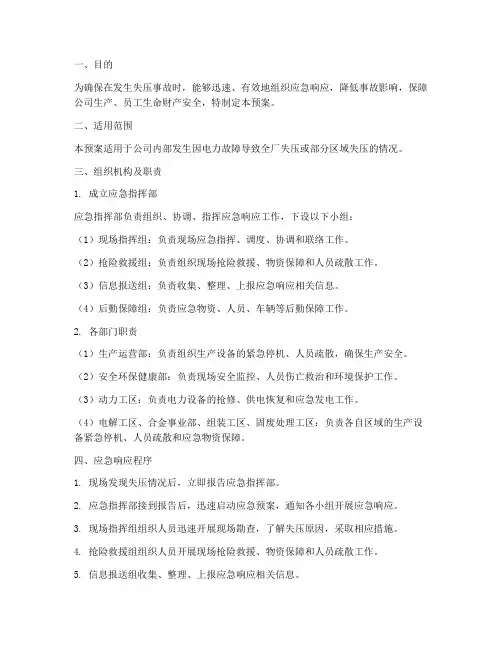

一、目的为确保在发生失压事故时,能够迅速、有效地组织应急响应,降低事故影响,保障公司生产、员工生命财产安全,特制定本预案。
二、适用范围本预案适用于公司内部发生因电力故障导致全厂失压或部分区域失压的情况。
三、组织机构及职责1. 成立应急指挥部应急指挥部负责组织、协调、指挥应急响应工作,下设以下小组:(1)现场指挥组:负责现场应急指挥、调度、协调和联络工作。
(2)抢险救援组:负责组织现场抢险救援、物资保障和人员疏散工作。
(3)信息报送组:负责收集、整理、上报应急响应相关信息。
(4)后勤保障组:负责应急物资、人员、车辆等后勤保障工作。
2. 各部门职责(1)生产运营部:负责组织生产设备的紧急停机、人员疏散,确保生产安全。
(2)安全环保健康部:负责现场安全监控、人员伤亡救治和环境保护工作。
(3)动力工区:负责电力设备的抢修、供电恢复和应急发电工作。
(4)电解工区、合金事业部、组装工区、固废处理工区:负责各自区域的生产设备紧急停机、人员疏散和应急物资保障。
四、应急响应程序1. 现场发现失压情况后,立即报告应急指挥部。
2. 应急指挥部接到报告后,迅速启动应急预案,通知各小组开展应急响应。
3. 现场指挥组组织人员迅速开展现场勘查,了解失压原因,采取相应措施。
4. 抢险救援组组织人员开展现场抢险救援、物资保障和人员疏散工作。
5. 信息报送组收集、整理、上报应急响应相关信息。
6. 后勤保障组负责应急物资、人员、车辆等后勤保障工作。
五、应急恢复程序1. 动力工区组织抢修人员尽快修复电力设备,恢复供电。
2. 生产运营部组织各工区、部门恢复生产,确保生产安全。
3. 安全环保健康部组织人员对现场进行安全检查,确保无安全隐患。
4. 信息报送组及时上报应急响应和恢复情况。
六、应急演练1. 定期组织应急演练,检验应急预案的有效性和可操作性。
2. 通过演练,提高员工的应急处置能力,确保在发生失压事故时能够迅速、有效地开展应急响应。

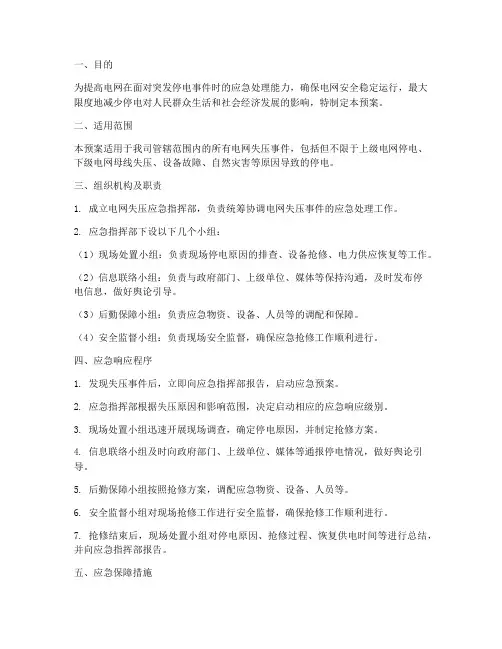

一、目的为提高电网在面对突发停电事件时的应急处理能力,确保电网安全稳定运行,最大限度地减少停电对人民群众生活和社会经济发展的影响,特制定本预案。
二、适用范围本预案适用于我司管辖范围内的所有电网失压事件,包括但不限于上级电网停电、下级电网母线失压、设备故障、自然灾害等原因导致的停电。
三、组织机构及职责1. 成立电网失压应急指挥部,负责统筹协调电网失压事件的应急处理工作。
2. 应急指挥部下设以下几个小组:(1)现场处置小组:负责现场停电原因的排查、设备抢修、电力供应恢复等工作。
(2)信息联络小组:负责与政府部门、上级单位、媒体等保持沟通,及时发布停电信息,做好舆论引导。
(3)后勤保障小组:负责应急物资、设备、人员等的调配和保障。
(4)安全监督小组:负责现场安全监督,确保应急抢修工作顺利进行。
四、应急响应程序1. 发现失压事件后,立即向应急指挥部报告,启动应急预案。
2. 应急指挥部根据失压原因和影响范围,决定启动相应的应急响应级别。
3. 现场处置小组迅速开展现场调查,确定停电原因,并制定抢修方案。
4. 信息联络小组及时向政府部门、上级单位、媒体等通报停电情况,做好舆论引导。
5. 后勤保障小组按照抢修方案,调配应急物资、设备、人员等。
6. 安全监督小组对现场抢修工作进行安全监督,确保抢修工作顺利进行。
7. 抢修结束后,现场处置小组对停电原因、抢修过程、恢复供电时间等进行总结,并向应急指挥部报告。
五、应急保障措施1. 应急物资保障:储备足够的应急物资,如发电机、电缆、绝缘材料等,确保抢修工作顺利进行。
2. 应急设备保障:定期对应急设备进行检查、维护,确保其处于良好状态。
3. 人员保障:加强应急队伍的培训,提高应急人员的业务技能和应急处置能力。
4. 联动保障:与政府部门、上级单位、媒体等建立良好的沟通机制,确保信息畅通。
六、预案演练1. 定期组织应急预案演练,检验预案的可行性和应急队伍的实战能力。
2. 演练内容包括:发现失压、启动预案、现场处置、信息发布、物资调配、恢复供电等。
变电站10kV母线失压分析摘要:在电网中10kV母线成为重要的负荷汇集分配交汇点,所以其占有非常重要的地位。
假如10kV母线一旦发生故障,所造成的影响很大。
处理这种事故的关键是根据所出现的现象、保护动作情况,正确地判断故障所在范围和事故停电范围,迅速地排除或隔离故障,恢复对用户的供电。
结合理论分析及案例引用,对母线失压事故原因进行分析,并对母线失压事故的原因判断和事故处理流程进行归纳,最后提出相应处理建议。
关键词:变电站;10kV母线;失压事故1.案例10kV线路故障保护拒动,导致越级跳闸1.1运行方式10kV侧为单母线分段接线方式,1号主变、2号主变分别带10kVI、II段母线运行,10kV分段开关热备用状态,每段母线分别有3回10kV出线。
1.2保护配置情况(1)10kV出线按三段式过电流保护设置。
过流I段,即速断保护,按大方式下躲开线路末最大短路电流,校验时只要满足在常见的大方式下,被保护线路出口故障灵敏系数不小1.2,时限为0S;过流II段,即限时速断保护,按照躲开线路所带容量最大的变压器低压侧发生故障时的最大短路电流整定,与线路分段开关定值和用户智能开关保护配合,时限为0.15S;过流Ⅱ段,即过电流保护,是线路保护的最后一道防线,必须保证线路末端发生故障时具有足够的灵敏度,并应躲开正常运行时最大负荷电流,同时要考虑保护CT、线路载流量等因素,时限为0.3s。
(这段老师资料少您看老师写的合适吗?)(2)主变10kV侧后备保护配置为两段式电流保护,I段为速断保护,电流定值与10kV出线过流I段或II段配合整定,按小方式下10kV母线两相短路有1.5灵敏度整定,0.3秒跳10kV分段,0.6秒跳本侧,0.9秒跳两侧;II段为复压过电流保护,按躲变压器最大负荷电流整定,0.6秒跳35kV分段,0.9秒跳本侧,1.2秒跳三侧。
1.3事故概况110kV变电站由于10Kv1#线路故障保护拒动,越级造成1主变低后备速断保护动作,跳开1号主变低压侧开关,造成10kVⅠ段母线失电及对外停电。
10KV母线失压分析及处理摘要:母线是变电站的重要组成部分,母线故障失压将对电网安全运行造成直接影响。
本文对母线故障失压情况进行分析,供同行参考。
关键词:母线失压原因分析处理一、造成母线失压主要原因总结相关经验,造成母线失压主要原因包括有1、由于气候变化如受到雷雨等天气影响,导致母线间隔引线或瓷瓶放电。
2、开关产品出现质量问题,如母线侧开关不能正常工作或母线上某开关拒动后启动失灵保护。
3、母差保护误动作或失灵保护误动作。
4、相关操作人员操作失误,如挂地线、错拉开关等,造成母线故障停电。
5、由于工作人员对设备运行情况不了解,或巡检工作不到位,造成设备故障导到母线故障。
二、某变电站10KV母线故障分析1、某日凌晨1点18分,某110kV变电站10kV母分开关柜发生爆炸,#1、#2主变后备保护相继动作跳开#l、#2主变10kV开关,引起10kVI、II段母线失压。
110kV变电站未配置故障录波器,其电源侧220kV变电站配置的110kV故障录波器显示故障电流先突增,297ms时再突增约1倍,1765ms时突减约50%,2o72ms时消失。
2、故障发生前的系统运行方式故障发生前的系统运行方式如图1所示110kV变电站由220kV变电站甲通过线路1送负荷,线路2检修;#1、#2主变高压侧并列运行,10kV侧分列运行,即110kV母分开关运行,10kV母分开关热备用。
110kV变电站#1、#2主变配置差动保护装置LFP--97lA、110kV后备保护装置LFP—973A、非电量保护装置LFP—974。
#1、#2主变110kV后备保护装置投入复合电压闭锁过流n段保护(324A、1.75),动作跳#l、#2主变10kV开关;投入复合电压闭锁过流III保护(360A、2.05),动作跳#1、#2主变两侧三开关(线路1或线路2开关、110kV母分开关、#1或#2主变10kV开关。
3、动作过程分析220kV变电站甲110kV故障录波器记录得知,整个故障持续2072mS,其中,0~297ms短路电流约为1224A,297~1765ms短路电流约为1992A,1765~2072ms短路电流约为1224A。
10KV进线失压应急预案进线失压应急预案为了加强对供电系统⼤⾯积停电事故的有效控制,提⾼处理突发事故的应急能⼒,及时、准确、⾼效的采取有效措施,以防停电事故和事态的进⼀步扩⼤化,最⼤限度地缩短停电时间,降低事故危害程度,保证安全供电,根据《电⼒⼯作安全规程》,制定本安全预案。
⼀. 适⽤范围:本应急预案适⽤于⾼压配电室10KV⾼压进线出现的各类停电及⼈⾝伤害事故应急处理,最短时间内恢复系统供电及母线电压。
⼆. 供电概况:由美台变电站单回路供电,本公司总配电室有10KV⾼压配电室1个,低压配电室3个,变压器6台,⾼压柜28台,软起动柜8台,低压柜85台,电容柜补偿1500Kvar。
⼤部分设备采⽤防爆电器。
电⽓主接线⽅式:单母线接线,分段运⾏⽅式。
三.应急组织机构组长:鲁军188********副组长:⽑保亮183********成员:宋伟152******** 王康河152********李发孝182******** 王盛耿135********四.领导⼩组职责:a)以组长为核⼼的指挥中⼼设在事故现场附近;b)组长全⾯指挥应急⼯作,担任或指定事故现场主要管理者;c)副组长负责协助组长现场执⾏各项应急处理预案,组长不在时履⾏组长职责;d)应急处置⼩组各相关⼈员听从指挥,积极组织应急⼯作,负责组织维修及向上级供电部门报告的联系⼯作。
运⾏⼈员应积极参与应急事故保障⼯作,服从指挥⼈员的指挥与调度。
维修组⼈员保持联系,提供必要的⼈⼒物⼒⽀持。
五. 事故预想:1 10KV负荷电源线发⽣失压故障,造成全⼚停电事故。
2 接到故障通知之后,及时通知当班调度,对全⼚影响设备进⾏切除处理,维修电⼯应⽴即赶往10KV⾼压配电室,确认事故影响范围,并进⾏以下操作:断开故障电⽓设备的开关,3 运⾏⼈员对故障线路及电⽓设备进⾏电⽓安全保障措施,停电、验电、装设接地线,悬挂标识牌及装设遮拦。
4 做好安全保障措施后对现场故障设备及电缆进⾏检查,确认故障点,随即通知检修⼩组进⾏故障处理。
一、目的为提高公司应对母线失电事故的应急处理能力,最大限度地减少事故造成的损失,保障人身安全,特制定本预案。
二、适用范围本预案适用于公司范围内所有母线失电事故的应急处理。
三、组织机构及职责1. 应急指挥部(1)指挥长:公司总经理(2)副指挥长:公司副总经理(3)成员:各部门负责人、安全环保部、生产部、设备部、办公室等相关部门人员。
2. 应急指挥部职责(1)全面负责母线失电事故的应急处理工作;(2)制定和调整应急预案;(3)组织应急演练;(4)协调各部门开展应急处理工作。
3. 各部门职责(1)安全环保部:负责事故调查、分析、上报;(2)生产部:负责生产调度、设备抢修;(3)设备部:负责设备检查、维修、更换;(4)办公室:负责应急信息报送、联络协调;(5)其他部门:按照职责分工,配合应急指挥部开展应急处理工作。
四、应急响应1. 事故报告(1)发现母线失电事故后,立即向应急指挥部报告;(2)应急指挥部接到报告后,立即启动应急预案,组织开展应急处理工作。
2. 应急处理措施(1)现场处置1)迅速切断失电母线上的设备电源,防止事故扩大;2)检查失电母线及相邻母线上的设备,确认故障点;3)对故障设备进行抢修,确保尽快恢复供电。
(2)人员疏散1)根据事故情况,组织人员疏散至安全区域;2)对疏散人员进行安抚,确保人员安全。
(3)信息发布1)及时向相关部门、单位、人员发布事故信息;2)根据事故发展情况,适时调整信息发布内容。
3. 应急恢复(1)故障排除后,组织相关部门对设备进行检查、试验,确保设备恢复正常运行;(2)恢复正常供电后,对事故原因进行分析,提出整改措施,防止类似事故再次发生。
五、应急演练1. 定期组织开展母线失电应急演练,提高员工应急处理能力;2. 演练内容应包括事故报告、应急响应、现场处置、人员疏散、信息发布、应急恢复等环节。
六、附则1. 本预案由公司应急指挥部负责解释;2. 本预案自发布之日起实施。

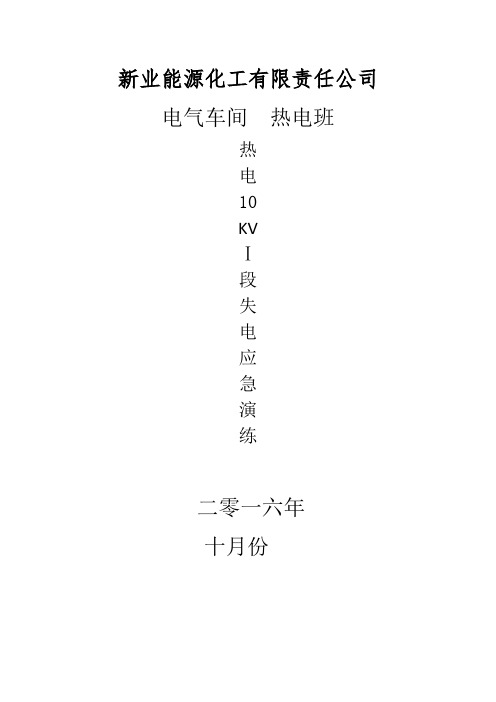

新业能源化工有限责任公司电气车间热电班热电10KVⅠ段失电应急演练二零一六年十月份热电10KVⅠ段失电应急演练一、时间:2016年10月20日二、地点:三、热电10KV开闭所三、应急预案目的当故障发生后能迅速作出反应,判断故障源,提升处理问题的效率,判断故障的性质类型,减小锅炉装置区停电时间,减少损失,就得要求我们安全、快速、准确的去判断查找故障,完善检查内容,合理安排人员,有条不紊的进行各项检查操作,为快速送电做准备,特编写此演练方案。
四、险情战术指导思想及方法本应急预案适用电气车间热电班,在发生10KV进线电源突然失电后,会造成热电站部分重要设备停电,导致装置停车,造成企业生产损失,有序的展开检查操作,确认故障的性质和类型。
严格按照电力«安规»规定及«热电开闭所操作规程»,本着遵守“安全第一,有序处理”的原则进行应急处理。
五、人员器材装备组长:梁全年参与人员:樊文军、杨琳、刘永涛、殷国江、李小云叶佰强李丹器具及资料:对讲机2部,配电室钥匙一套,绝缘手套,手车摇把,万用表,绝缘摇表,图纸资料,电工工具一套。
六、组织指挥机构职责其承担的任务主要包括:确定演练目的、原则、规模、参演的人员;组长是本次演练的组织者,全力调配各个人员,协调各项职责,演练前组织班组成员进行学习,演练成员是演练的实行者,积极服从安排,有操作有汇报,演练完毕,组长组织成员进行总结演练的缺点不足,予以改进,形成完善的应急预案。
七、人员施救的基本要求及对策演练前对班组成员培训,明确自身的角色和演练目的,按照事先预案的顺序顺利完成演练任务。
演练中每一步操作都要有汇报,认真对待演练,演练过程中出现事故,立即停止演练,处理事故。
八、情况设置1、地点:热电10kv高压室运行方式:热电10kv I段电源进线带Ⅰ段运行. 热电10kv Ⅱ段电源进线带Ⅱ运行,母联在热备,快切投入。
热电运行方式:热电1#变204-T1带I段运行,热电2#变204-T2带Ⅱ段运行,母联在热备,快切投入。
一、总则为确保变电站失压事件得到及时、有效的处置,最大限度地减少损失,保障电网安全稳定运行,特制定本预案。
二、适用范围本预案适用于变电站发生失压事件时的应急处置工作。
三、组织机构及职责1.成立变电站失压应急处置领导小组,负责组织、协调、指挥应急处置工作。
2.领导小组下设以下工作组:(1)应急指挥组:负责应急处置工作的组织、协调、指挥和现场救援。
(2)技术保障组:负责分析失压原因,提出技术处理方案。
(3)信息宣传组:负责收集、整理、上报应急处置信息,做好舆论引导。
(4)后勤保障组:负责应急物资、装备、交通工具的调配和保障。
四、应急处置流程1.事件发生(1)值班人员发现变电站失压,立即向应急处置领导小组报告。
(2)应急处置领导小组启动应急预案,组织相关人员进行应急处置。
2.应急处置(1)应急指挥组:①组织人员迅速对变电站设备进行检查,确认失压范围和原因。
②根据失压原因,制定应急处置方案。
③指挥现场救援人员按照应急处置方案进行操作。
(2)技术保障组:①分析失压原因,提出技术处理方案。
②指导现场救援人员执行技术处理方案。
(3)信息宣传组:①收集、整理、上报应急处置信息。
②做好舆论引导,及时发布应急处置进展情况。
(4)后勤保障组:①调配应急物资、装备、交通工具。
②保障现场救援人员的生活和医疗需求。
3.应急处置结束(1)确认失压原因已消除,设备恢复正常运行。
(2)应急处置领导小组宣布应急处置结束。
五、应急处置措施1.设备检查(1)检查变压器、线路、断路器等设备是否完好。
(2)检查保护装置、自动装置是否正常。
(3)检查通信、监控、报警等系统是否正常。
2.故障处理(1)根据失压原因,采取相应措施排除故障。
(2)对故障设备进行维修、更换。
(3)对受影响设备进行调试、试运行。
3.恢复供电(1)按照设备检查、故障处理、调试、试运行等程序,逐步恢复供电。
(2)确保恢复供电过程中设备安全、可靠。
六、应急演练1.定期组织开展应急演练,提高应急处置能力。
一、目的为确保我单位电力系统安全稳定运行,提高应对进线失压事故的应急处置能力,最大限度地减少事故损失,特制定本预案。
二、适用范围本预案适用于本单位所有电力系统进线失压事故的应急处置。
三、事故定义进线失压事故是指电力系统进线因各种原因导致电压降至零或低于规定值,造成系统供电中断的事故。
四、事故原因分析1. 外部因素:自然灾害(如雷击、大风等)、电力系统故障(如线路短路、设备故障等)、人为破坏等。
2. 内部因素:设备老化、维护不当、操作失误等。
五、应急组织机构及职责1. 应急领导小组:负责事故的全面指挥和协调。
2. 应急指挥部:负责具体事故处理和现场指挥。
3. 应急救援组:负责事故现场救援和处置。
4. 技术保障组:负责事故原因分析、设备抢修和恢复供电。
5. 信息宣传组:负责事故信息收集、发布和舆论引导。
六、应急响应流程1. 发现事故:值班人员发现进线失压后,立即向应急领导小组报告。
2. 启动预案:应急领导小组接到报告后,立即启动本预案,并通知应急指挥部和各应急小组。
3. 现场处置:应急指挥部组织救援组和技术保障组迅速赶赴现场,开展事故处理和设备抢修。
4. 事故原因分析:技术保障组对事故原因进行初步分析,并向应急领导小组报告。
5. 恢复供电:根据事故原因和设备抢修情况,制定恢复供电方案,并及时恢复供电。
6. 事故总结:事故处理结束后,应急领导小组组织相关部门对事故进行总结,完善应急预案。
七、应急措施1. 事故现场救援:(1)迅速切断事故设备电源,防止事故扩大;(2)组织人员撤离事故现场,确保人员安全;(3)采取必要措施,防止事故现场发生次生灾害。
2. 设备抢修:(1)根据事故原因,迅速确定故障设备;(2)组织抢修人员,对故障设备进行抢修;(3)确保抢修质量,防止事故再次发生。
3. 恢复供电:(1)根据事故原因和设备抢修情况,制定恢复供电方案;(2)协调相关部门,确保恢复供电工作顺利进行;(3)恢复供电后,对设备进行巡视检查,确保运行正常。
一、故障现象:
(一)、音响告警。
(二)、10KV母线电压显示为0。
(三)、馈路停电。
二、指导思想:保持冷静、认真分析、仔细检查、尽快供电。
三、组织措施及安全措施:
(一)、出现这类情况当值运行人员应保持冷静,立即汇报应急救援指挥部。
(二)、局应急救援指挥部接报告后,立即启动应急救援程序,通知相关人员及变电事故抢修组处理事故。
(三)、在抢修组人员未到达现场前,运行人员在做好各种保证安全的技术措施后,可根据保护动作、开关动作、音响、信号等情况,先行查找事故原因及故障点。
(四)、在进行事故处理时可不填写工作票和操作票,但必须填写事故抢修单,并至少两人进行。
(五)、抢修组到达后,应对现场情况进行全面了解,分析事故原因,仔细查找故障,不放过一个可疑点,尽快恢复供电。
(六)、联系咸阳工委修试中心前来处理故障。
(七)、事故处理结束后应立即向急救援指挥部办公室汇报命令执行和事故处理情况。
四、处理步骤:
当值运行人员及检修组人员应根据保护动作、开关动作、音响、信号等情况,判断事故原因:
(一)、变压器故障导致保护跳闸,处理步骤:
1、在确认其他设备状况良好,并征得调度或主管部门同意情况下,可投入备用变压器(西关、石桥、蒋刘)。
2、检查保护动作情况,根据动作情况,对变压器本体及回路进行检查,确定故障点。
3、明确故障点后联系相关部门前来处理。
(二)、10KV线路故障保护越级跳闸,处理步骤:
1、检查各线路开关,确定拒动开关,手动拉开故障开关及两侧刀闸。
2、逐条馈路试供电,恢复线路正常供电。
3、联系相关部门前来处理。
(三)、35KV侧电源消失导致全站失压,参照《35KV高压配网故障跳闸》预案处理。
(四)、保护装置或断路器误动导致失压,处理步骤:
1、全面检查本站一、二次设备,确定设备状况良好,未发现故障点,经确认线路未发生事故,且进线电源供电正常。
2、在经过调度及上级部门同意后可逐条线路试供电,供电恢复后需加强监控。
3、联系专业人员全面检查一、二次设备。
