220 kV变电站母线失压及处理在变电站中，母线一般不会出现故障问题，但是有很多其他的故障会跨越至母线级，由母线保护动作切除，这也意味着母线在变电站中占据了非常重要的部分。
当变电站中出现母线级故障时，尤其是在枢纽变电站中，不仅会引发故障母线上的出线停电情况，同时也会对电网的稳定性造成一定的影响，埋下安全隐患。
本文以某220 kV变电站为例，对可能导致母线失压的情况进行了分析，旨在提高变电站工作的稳定性，加强工作中的防范意识。
1 运行方式运行方式，如图1所示。
2 母线保护装置2.1 220 kV母线保护装置在该变电站中，采用的220 kV母线危机保护装置属于RCS-915和BP-2B型保护装置。
在RCS-915保护装置中，具有多种母线保护功能，例如母线差动保护、母联充电保护、母联死区保护等等，在BP-2B保护装置中，有母线差动保护、母联失灵保护、开关失灵保护出口等等。
2.2 110 kV和35 kV母线保护装置在该变电站中，并未针对110 kV和35 kV的母线设置专门的保护装置。
当该母线出现问题时，由主变的中后备保护动作切除故障。
3 母线保护原理各个开关的CT以及母线的所有一次设备，例如开关CT、开关、母线侧隔离刀闸等等，都在母差保护的范围中。
母线差动保护中的差动回路分成两部分：大差回路和小差回路。
在双母保护中，大差的主要作用是作为气动元件，对区域内是否有故障进行判断，保护的主要对象是两条母线[1];小差的作用是作为选择元件，对故障所在的母线区域进行判断，保护的对象是一条母线以及母联CT之间的区域。
小差动作是在第一个时限中跳开母联开关，在第二个时限中跳开母线的所有开关;大差动作是在同一个时限中将故障母线上的开关全部跳开，不判断设备所在的母线。
当双母正常运行时，一般采用的是小差回路，这样的保护选择性更强;而在倒母过程中，大多采用的是大差保护，这样可以有效避免操作并列刀闸时可能出现的误动。
母差死区保护的原理为：当母线处于并列运行的状态时，如果故障发生的区域是母联开关或母联CT时候，开关侧母线段刀闸在跳开时无法排除这类故障，同时CT段的小差元件也无法排除，这种情况被称作死区故障。

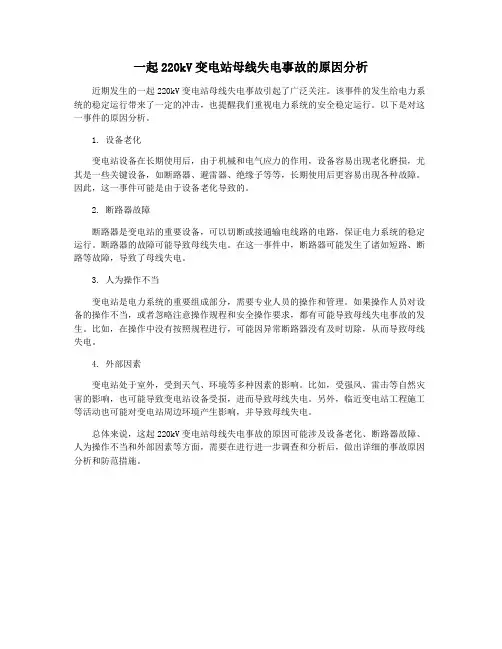

一起220kV变电站母线失电事故的原因分析
近期发生的一起220kV变电站母线失电事故引起了广泛关注。
该事件的发生给电力系统的稳定运行带来了一定的冲击，也提醒我们重视电力系统的安全稳定运行。
以下是对这一事件的原因分析。
1. 设备老化
变电站设备在长期使用后，由于机械和电气应力的作用，设备容易出现老化磨损，尤其是一些关键设备，如断路器、避雷器、绝缘子等等，长期使用后更容易出现各种故障。
因此，这一事件可能是由于设备老化导致的。
2. 断路器故障
断路器是变电站的重要设备，可以切断或接通输电线路的电路，保证电力系统的稳定运行。
断路器的故障可能导致母线失电。
在这一事件中，断路器可能发生了诸如短路、断路等故障，导致了母线失电。
3. 人为操作不当
变电站是电力系统的重要组成部分，需要专业人员的操作和管理。
如果操作人员对设备的操作不当，或者忽略注意操作规程和安全操作要求，都有可能导致母线失电事故的发生。
比如，在操作中没有按照规程进行，可能因异常断路器没有及时切除，从而导致母线失电。
4. 外部因素
变电站处于室外，受到天气、环境等多种因素的影响。
比如，受强风、雷击等自然灾害的影响，也可能导致变电站设备受损，进而导致母线失电。
另外，临近变电站工程施工等活动也可能对变电站周边环境产生影响，并导致母线失电。
总体来说，这起220kV变电站母线失电事故的原因可能涉及设备老化、断路器故障、人为操作不当和外部因素等方面，需要在进行进一步调查和分析后，做出详细的事故原因分析和防范措施。

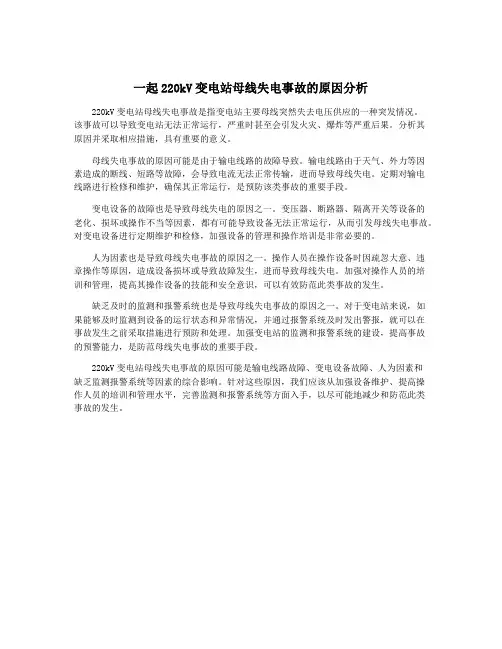

一起220kV变电站母线失电事故的原因分析220kV变电站母线失电事故是指变电站主要母线突然失去电压供应的一种突发情况。
该事故可以导致变电站无法正常运行，严重时甚至会引发火灾、爆炸等严重后果。
分析其原因并采取相应措施，具有重要的意义。
母线失电事故的原因可能是由于输电线路的故障导致。
输电线路由于天气、外力等因素造成的断线、短路等故障，会导致电流无法正常传输，进而导致母线失电。
定期对输电线路进行检修和维护，确保其正常运行，是预防该类事故的重要手段。
变电设备的故障也是导致母线失电的原因之一。
变压器、断路器、隔离开关等设备的老化、损坏或操作不当等因素，都有可能导致设备无法正常运行，从而引发母线失电事故。
对变电设备进行定期维护和检修，加强设备的管理和操作培训是非常必要的。
人为因素也是导致母线失电事故的原因之一。
操作人员在操作设备时因疏忽大意、违章操作等原因，造成设备损坏或导致故障发生，进而导致母线失电。
加强对操作人员的培训和管理，提高其操作设备的技能和安全意识，可以有效防范此类事故的发生。
缺乏及时的监测和报警系统也是导致母线失电事故的原因之一。
对于变电站来说，如果能够及时监测到设备的运行状态和异常情况，并通过报警系统及时发出警报，就可以在事故发生之前采取措施进行预防和处理。
加强变电站的监测和报警系统的建设，提高事故的预警能力，是防范母线失电事故的重要手段。
220kV变电站母线失电事故的原因可能是输电线路故障、变电设备故障、人为因素和缺乏监测报警系统等因素的综合影响。
针对这些原因，我们应该从加强设备维护、提高操作人员的培训和管理水平，完善监测和报警系统等方面入手，以尽可能地减少和防范此类事故的发生。

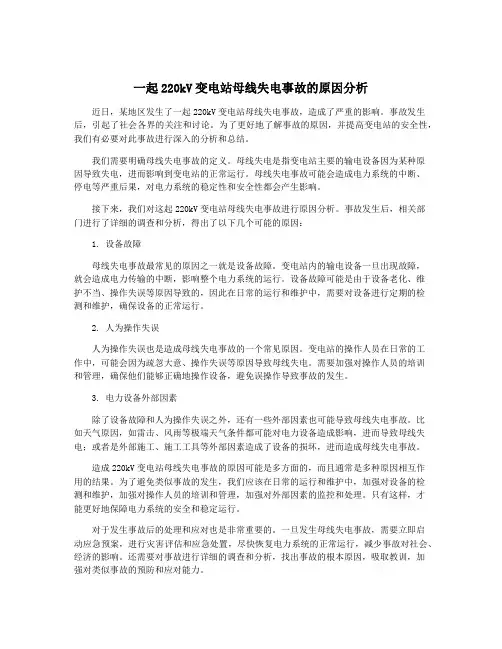

一起220kV变电站母线失电事故的原因分析近日，某地区发生了一起220kV变电站母线失电事故，造成了严重的影响。
事故发生后，引起了社会各界的关注和讨论。
为了更好地了解事故的原因，并提高变电站的安全性，我们有必要对此事故进行深入的分析和总结。
我们需要明确母线失电事故的定义。
母线失电是指变电站主要的输电设备因为某种原因导致失电，进而影响到变电站的正常运行。
母线失电事故可能会造成电力系统的中断、停电等严重后果，对电力系统的稳定性和安全性都会产生影响。
接下来，我们对这起220kV变电站母线失电事故进行原因分析。
事故发生后，相关部门进行了详细的调查和分析，得出了以下几个可能的原因：1. 设备故障母线失电事故最常见的原因之一就是设备故障。
变电站内的输电设备一旦出现故障，就会造成电力传输的中断，影响整个电力系统的运行。
设备故障可能是由于设备老化、维护不当、操作失误等原因导致的，因此在日常的运行和维护中，需要对设备进行定期的检测和维护，确保设备的正常运行。
2. 人为操作失误人为操作失误也是造成母线失电事故的一个常见原因。
变电站的操作人员在日常的工作中，可能会因为疏忽大意、操作失误等原因导致母线失电。
需要加强对操作人员的培训和管理，确保他们能够正确地操作设备，避免误操作导致事故的发生。
3. 电力设备外部因素除了设备故障和人为操作失误之外，还有一些外部因素也可能导致母线失电事故。
比如天气原因，如雷击、风雨等极端天气条件都可能对电力设备造成影响，进而导致母线失电；或者是外部施工、施工工具等外部因素造成了设备的损坏，进而造成母线失电事故。
造成220kV变电站母线失电事故的原因可能是多方面的，而且通常是多种原因相互作用的结果。
为了避免类似事故的发生，我们应该在日常的运行和维护中，加强对设备的检测和维护，加强对操作人员的培训和管理，加强对外部因素的监控和处理。
只有这样，才能更好地保障电力系统的安全和稳定运行。
对于发生事故后的处理和应对也是非常重要的。

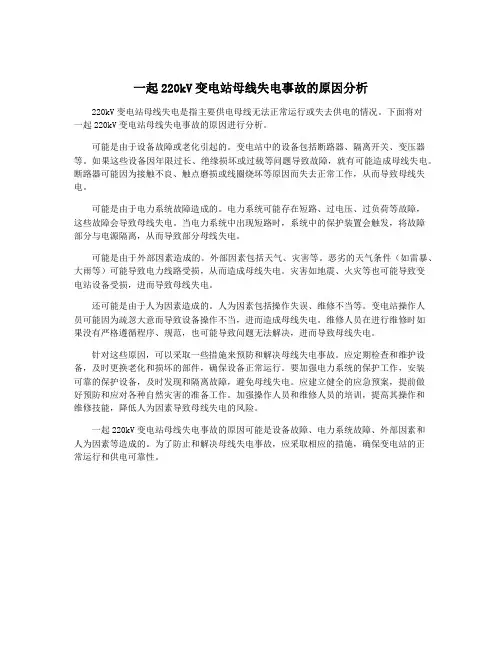

一起220kV变电站母线失电事故的原因分析220kV变电站母线失电是指主要供电母线无法正常运行或失去供电的情况。
下面将对一起220kV变电站母线失电事故的原因进行分析。
可能是由于设备故障或老化引起的。
变电站中的设备包括断路器、隔离开关、变压器等。
如果这些设备因年限过长、绝缘损坏或过载等问题导致故障，就有可能造成母线失电。
断路器可能因为接触不良、触点磨损或线圈烧坏等原因而失去正常工作，从而导致母线失电。
可能是由于电力系统故障造成的。
电力系统可能存在短路、过电压、过负荷等故障，这些故障会导致母线失电。
当电力系统中出现短路时，系统中的保护装置会触发，将故障部分与电源隔离，从而导致部分母线失电。
可能是由于外部因素造成的。
外部因素包括天气、灾害等。
恶劣的天气条件（如雷暴、大雨等）可能导致电力线路受损，从而造成母线失电。
灾害如地震、火灾等也可能导致变电站设备受损，进而导致母线失电。
还可能是由于人为因素造成的。
人为因素包括操作失误、维修不当等。
变电站操作人员可能因为疏忽大意而导致设备操作不当，进而造成母线失电。
维修人员在进行维修时如果没有严格遵循程序、规范，也可能导致问题无法解决，进而导致母线失电。
针对这些原因，可以采取一些措施来预防和解决母线失电事故。
应定期检查和维护设备，及时更换老化和损坏的部件，确保设备正常运行。
要加强电力系统的保护工作，安装可靠的保护设备，及时发现和隔离故障，避免母线失电。
应建立健全的应急预案，提前做好预防和应对各种自然灾害的准备工作。
加强操作人员和维修人员的培训，提高其操作和维修技能，降低人为因素导致母线失电的风险。
一起220kV变电站母线失电事故的原因可能是设备故障、电力系统故障、外部因素和人为因素等造成的。
为了防止和解决母线失电事故，应采取相应的措施，确保变电站的正常运行和供电可靠性。
对一起220 kV变电站全站失压事故的分析摘要：介绍了220 kV变电站发生的一起事故，此类事故比较常见但引起事故的原因却较为特殊，经过深入分析，主变直接零序电流和间隙零序电流接反是造成本次全站失压的主要原因，线路故障产生的零序电流开入至主变保护间隙零序电流通道，间隙保护动作出口跳开主变三侧开关，导致全站失压。
关键词：直接零序电流保护；间隙零序电流保护；区别引起变电站主变三侧开关跳闸原因众多，在平时理论学习及事故预想中都反复演练常规事故案例，但220 kV变电站内的110 kV线路发生单相瞬时接地故障且重合成功，引起了220 kV主变间隙零序电流保护动作，跳开主变三侧开关这一起事故却比较少见。
对这一特殊跳闸的事故分析，重在让大家引起注意，避免类似情况再次发生。
1震东站主接线及故障前运行方式220 kV震东变电站于2009年1月6日建成投运，一台3圈主变，主变高、中压侧中性点均接地运行，档位运行于2档；220 kV及110 kV均按双母线设计，10 kV为单母线设计；站用变2台，一台接在站内10 kV母线上，另一台接至站外电源。
事故发生时，站内设备均在标准运行方式下运行。
2故障经过及保护动作情况2009年7月10日21时53分02秒，220 kV 震东变电站110 kV震古二线163开关零序过流II段动作（相对时间306 ms），保护选B相，重合闸动作成功（相对时间2706 ms），故障测距27.5公里。
同时2号主变1号保护中压侧间隙过流I时限（绝对时间53:02:830）、II时限（绝对时间53:02:833）动作，2号保护中压侧间隙过流I时限（相对时间301 ms）动作，2号主变三侧202、102、902开关跳闸。
3故障原因分析故障时，泸州市古叙地区出现雷暴雨天气，110 kV震古二线B相单相故障，本路保护正确动作跳闸并重合成功，220 kV震东站2号主变1号保护装置为深瑞PRS-778微机保护装置，2号保护装置为国电南自PST-1202B微机保护装置，实现了主变中压侧直接零序保护和间隙零序保护功能双重化。
一起220kV变电站母线失电事故的原因分析近年来，电力行业的快速发展给人们带来了越来越多的便利和舒适，但同时也带来了一些安全隐患。
母线失电是电力系统中常见的一种故障，一旦发生，会对电网带来严重的影响。
本文将以一起220kV变电站母线失电事故为例，探讨其原因以及应对措施。
一、事故经过一起220kV变电站母线失电事故发生在2021年6月20日，当天早上7点左右，变电站内主接线架复合绝缘子出现了断裂现象，导致所有母线失电。
该变电站供电范围广泛，影响到了周边三个县城，导致大量居民用电受阻。
经过电力公司紧急处理，于当天晚上8点左右，恢复了供电。
二、原因分析1. 变电站设备老化该变电站建成于上世纪90年代，已经有30年的历史，变电站设备老化加剧了故障的风险。
主接线架复合绝缘子的断裂就是由于长期使用，受到风吹雨打，以及温度变化等因素的影响，导致其材料老化强度下降，最终断裂。
2. 不合格设备制造该变电站采用的主接线架复合绝缘子制造厂家不规范，使用的材料不达标，使得该绝缘子在经受正常负荷时出现断裂现象。
同时，由于其缺乏足够的质量控制和检验手段，导致该绝缘子在生产过程中未能被及时发现和排除存在的缺陷。
3. 人为失误变电站维护过程中存在的一些管理漏洞和人员操作不规范，增加了事故的风险。
具体表现为维护人员对设备的巡视和保养不够勤奋，对软管和复合绝缘子进行的检查的不够严格，使得一些问题可能被忽略或被无意中引入。
此外，对操作人员的技能培训和知识普及不足，也会影响到其对设备的正确操作。
三、应对措施1. 加强设备检查和维护定期对变电站设备进行检查和维护，确保设备运行的正常和可靠性，并及时替换老化或失效的设备。
同时，应该建立台帐和档案，记录设备的情况和维护记录，以便追踪和调查设备故障。
2. 严格设备质量检验和监管在选购设备时，要选择规范的供应商和具有良好声誉的制造商，定期对设备的质量和性能进行检查，确保其符合标准和规范。
同时，应该加强对设备质量监管和管理，对不合格产品进行取缔和处罚。
一起220kV变电站母线失电事故的原因分析本次事故发生在一家220kV变电站中，由于母线失电，导致变电站整体运行受阻。
事故的发生给公司的生产带来了损失，也对变电站的安全运行提出了新的要求。
下面我们将对此进行原因分析。
首先，我们需要明确一点，母线失电是变电站中常见的故障，但其原因却是多种多样的。
在本次事故中，母线失电的原因主要集中在以下几个方面：1. 设备老化随着变电站设备的使用时间的增加，不可避免地会出现老化现象。
例如，电缆绝缘老化，导致电缆绝缘性能下降，从而导致泄漏电流或短路现象。
绕组老化，导致绕组绝缘性能下降，从而导致短路现象。
元器件老化，导致元器件性能下降，从而导致设备失灵。
因此，设备老化是本次母线失电的一个原因。
2. 设计不合理变电站的设计有时会存在一些缺陷或不合理之处。
例如，某些设备的额定负载能力不能满足实际负载需求，或者设备之间的联络不够严密。
这些因素都可能导致母线失电。
3. 操作不当我们知道，变电站的运行主要靠人来控制。
如果操作人员的操作错误或不当，就可能导致母线失电。
例如，对设备的操作不规范、某些控制装置的误操作等都可能导致母线失电的发生。
4. 环境因素变电站的运行环境可能会受到天气、温度、湿度等因素的影响。
例如，当气温过高时，设备可能会出现过载现象，导致设备过热甚至烧毁。
同时，湿度较大时可能会导致绝缘失效。
这些环境因素都可能导致母线失电。
在本次事故中，经过初步分析，综合考虑上述因素，我们认为设备老化和操作不当是造成母线失电的主要原因。
针对这些因素，我们必须及时采取相应的措施，以避免类似的事故再次发生。
针对设备老化问题，我们应对变电站中的设备进行定期检查和维护，及时更换老化的设备，提高设备的运行效率和稳定性。
同时，我们需要加强设备日常的运行监测和维护工作，保持设备的正常运行状态。
针对操作不当问题，我们应提高操作人员的管理水平和职业素质，加强对操作人员的培训和考核，确保操作规范、严密。
浅谈220kV变电站全站失压事故的分析与处理方法作者：罗创章来源：《大东方》2018年第12期摘要：对于220kV变电站来说，一旦发生了全站失压事故，那么就会造成非常严重的后果，所以如何加强变电站全站失压事故的处理手段，是提高恢复供电速度的一个有效办法，本文首先对全站失压的原因进行了分析，然后给出了针对全站失压事故的解决方法，为以后相关从业人员提供了一定的参考。
关键词：变电站；全站失压；事故1.全站失压的原因分析对于变电站来说，其出现全站失压的原因主要有这三种：第一种：如果是一个双电源的变电站，两个电源中的一个在进行检修或者是处于备用状态下的时候，处于工作中的电源出现中断，就会造成全站失压；第二种：变电站高压侧的母线和分路出现了故障，造成越级，导致所有的电源进线跳闸；第三种：变电站的系统出现了事故，导致全站发生失压。
在发生变电站全站失压的时候，主要存在着以下几个特征：（1）所有的交流照明灯都熄灭了；（2）每一个母线上面的电流表、电压表以及功率表都不存在指示；（3）继电保护报出了交流电压回路断线信号；（4）正在处于运行期间的变压器没有声音。
在对变电站失压事故进行分析处理的时候，一定要通过具体所发生的情况进行综合的分析。
在对表计指示进行检查的时候，如果仅仅是对电流表或者是电压表进行检查的话是不够的。
如果仅仅是根据失去了照明或者是失去了用电就判断发生了全站失压，那么有可能会造成出现停电事故，这是由于如果只是照明电源的熔断器发生了熔断事故，也会出现失去照明的情况，并不能以此判断发生了全站失压。
只有在对电流表、电压表以及功率表均进行检查之后，确认无指示，同时又确认失去用电的时候，才可以判断变电站全站无压。
通常情况下，对于变电站全站失压事故来说，假如是变电站内设备出现了故障，发生的外部象征通常是相对来说比较明显的，这是由于故障点相对来说不是很远，可以听见一些声音，或者是看见一些起火冒烟的现象。
2.变电站全站失压的事故处理对于220kV变电站来说，通常情况下都是存在着多个电源的，也就是在高压侧母线上面存在着两个或者是两个以上的电源，同时对于母线来说，是可以分段的。
母线失压事故的分析及处理摘要：本文结合母线失压事故的相关案例，全面分析了母线失压事故的原因，归纳了母线失压事故原因的判断流程和事故处理流程，并在此基础上提出了事故处理方法和预防措施。
关键词：母线失压事故处理母线是发电厂，变电站的神经枢纽，是电气元件的结合点。
母线故障失压将直接影响到电网安全稳定运行，本文就母线失压相关问题进行交流与探讨。
母线失压事故的原因及判断1.原因分析母线失压的原因归纳起来一般为：（1）天气原因：造成母线间隔线或瓷瓶放电（2）开关原因：母线侧开关内部缺陷造成母线故障或母线上某开关拒动后启动失灵保护（3）保护动作：母差保护或失灵保护误动作（4）误操作：导致母线故障停电，如误挂地线，错拉开关等2.原因判断（1）根据保护动作情况及事故后的母线方式进行初步判断。
假设某站母线发生故障，母线接线方式为双母线接线，线路保护配置为----闭锁式的CSL101及LFP901型微机保护。
在此基础上分析母线故障后的保护动作情况及事故后的母线方式。
若母差保护动作，显示单项故障，跳开本侧母线所有开关，线路对侧开关跳闸后重合成功，可初步判断母线发生单项短路故障。
若母差保护动作，显示相间故障，故障母线侧开关及线路对侧开关均在断开位置，可初步判断母线发生相间短路故障。
若母差保护动作，显示单相故障，故障母线侧开关在断位，对侧某一线路开关跳闸后重合不成功。
此时，应该考虑跳闸线路母线开关和线路CT间是否存在故障。
若线路保护动作，显示故障，同时伴有失灵保护动作，可初步分析为线路故障，母线开关拒动并导致母线失压若母差保护动作，2条母线同时跳闸，可能是母联死区故障或母线发生相继故障(2)结合其他信息综合判断，母线失压后，调度人员除应及时了解事故场站的保护动作情况外，还应询问周围场站的录波器是否启动，相邻线路保护有无高频呼唤等情况，以此判断一次设备是否发生短路故障，并排除保护误动的可能性。
班人员应充分利用一切信息，综合故障发生的声音，火光位置及保护动作情况，初步判断故障相及故障点，并迅速组织人员检查。
浅析220kV变电站母线失压及处理发表时间：2019-12-23T14:46:01.203Z 来源：《电力设备》2019年第18期作者：陈鑫[导读] 摘要:在电网中，变电站起着非常重要的作用，同时它也是电力的中转站，在输配电过程中起着不可替代的作用，而母线是变电站的重要设施，所以它的可靠运行直接决定供电的可靠性。
(云南电网有限责任公司玉溪供电局云南省玉溪市 650031)摘要:在电网中，变电站起着非常重要的作用，同时它也是电力的中转站，在输配电过程中起着不可替代的作用，而母线是变电站的重要设施，所以它的可靠运行直接决定供电的可靠性。
在变电站中有很多故障会由于保护或机构的原因未切除掉，越级到母线级，由母线保护动作切除掉，本文针对有可能造成母线失压的各种情况进行分析及处理，以提高此类事故处理能力和工作中的防患意识。
关键词:母线；故障；分析；处理在变电站中，母线发生故障的几率很小，但很多故障会越级到母线级，由母线保护动作切除掉，因此而奠定了其在电网运行中的重要性。
在母线级发生故障时尤其是枢纽变电站，不但会使故障的母线上所有出线停电，严重时甚至会使电网瓦解，破坏整个电网的稳定。
本文主要以220kV水城变电站为例，针对有可能造成母线失电的各种情况进行分析及处理，以提高此类事故处理能力和工作中的防患意识。
一、运行方式（主接线图如图1）图1220kV部分：220kV草水Ⅰ回线231断路器供220kVⅠ段母线运行，220kV草水Ⅱ回线232断路器供220kVⅡ段母线运行，母联212断路器联络Ⅰ、Ⅱ段母线运行，Ⅰ、Ⅱ段母线PT运行，220kV备自投退出运行；Ⅰ段母线经201断路器供220kV#1主变运行，#1主变220kV侧中性点2010接地断路器在合位，110kV侧中性点1010接点断路器在合位；Ⅱ段母线经202断路器供220kV#2主变运行，#2主变220kV侧中性点2020接地断路器在分位，110kV侧中性点1020接地断路器在分位。
110kV部分：#1主变110kV侧101断路器供110kVⅠ段母线运行，#2主变110kV侧102断路器供110kVⅡ段母线运行，母联112断路器联络Ⅰ、Ⅱ母线运行，Ⅰ、Ⅱ段母线PT运行；110kV水木线131断路器、水西Ⅰ回134断路器、水济线139断路器、水东I回144断路器联Ⅰ母运行；水易线132断路器、水西Ⅱ回133断路器、水东II回143断路器联Ⅱ母运行，水权线145断路器处冷备用。
35kV部分：#1主变35kV侧301断路器供35kVⅠ段母线运行，#2主变35kV侧302断路器供35kVⅡ段母线运行，Ⅰ、Ⅱ段母线PT运行；Ⅰ段母线上负荷：#1站用变337断路器运行，#1电容器组331断路器、#2电容器组332断路器热备用；Ⅱ段母线上负荷：#2站用变338断路器运行，#3电容器组333断路器、#4电容器组334断路器热备用。
0.4kV部分：#1站用变低压侧供0.4kVⅠ、Ⅱ段母线运行，#2站用变低压侧热备用，智能站用电控制装置投入运行。
直流系统：Ⅰ、Ⅱ组直流系统浮充电运行，电压电流正常。
二、母线保护配置220kV母线保护配置：220kV母线微机保护装置采用的是两套长园深瑞继保自动化有限公司生产的BP-2C型保护装置组成。
110kV母线保护配置：110kV母线微机保护装置采用的是一套长园深瑞继保自动化有限公司生产的BP-2C型保护装置组成。
35kV母线保护配置：35kV 母线微机保护装置采用的是两套套长园深瑞继保自动化有限公司生产的BP-2C型保护装置组成。
BP-2C母线保护包括有母线差动保护、母联失灵（或死区）保护以及断路器失灵保护出口。
三、母线保护简介（一）母线保护范围：母线保护范围是所保护母线上所有断路器CT至母线之间所有的一次设备，包括各断路器、CT、母线侧隔离开关、母线、母线PT和避雷器等设备，均属于母差保护范围。
（二）母线保护原理。
（1）母线差动保护：母线差动保护差动回路包括大差回路和小差回路。
双母线保护中，大差回路做为启动元件，是指除母联断路器和分段断路器外所有支路电流所构成的关动回路，大差不受母线运行方式影响，判断是否为母差保护范围内的故障，保护范围是两条母线；小差回路做为选择元件，指该段母线上所联的所有支路（包括母联和分段断路器）电流所构成的差动回路，小差元件与各支路刀闸位置有关，软件自动识别，对小差电流实时组合判断故障所在母线，保护范围是一条母线和母联CT之间的区域。
小差动作第一时限跳开母联断路器，二时限跳开故障母线所有断路器以切除故障。
大差动作，是同一时限跳开故障母线上所有断路器，不区分设备所在母线。
（2）母差死区保护。
双母线并列运行时，如果故障发生在母联断路器与母联CT之间时，跳开母联断路器以及靠母联断路器侧母线段所有线路断路器，但是该故障仍然未切除，而CT段的小差元件不会动作，这种情况称为死区故障。
因此专门设置死区保护，在跳开母联断路器后经过一定延时，不再采集母联CT电流，跳开故障母线上连接的断路器。
（3）母联失灵保护。
类同于死区保护，区别在于死区故障跳开母联断路器，而母联失灵保护动作后，母联断路器仍在合位。
（4）母差充电保护。
当一段母线停电检修后，可以通过母联断路器对停电母线进行充电，以恢复双母线运行。
此时投人母联充电保护，当检修母线有故障时，断开母联断路器，快速切除故障。
四、母线事故分析（以220kV水城变电站为例）（一）母线故障类型。
（1）单母失压。
220kVⅠ母或Ⅱ母单母失压；110kVⅠ母或Ⅱ母单母失压；35kVⅠ母或Ⅱ母单母失压。
（2）双母失压。
220kVⅠ母、Ⅱ母全部失压；110kVⅠ母、Ⅱ母全部失压。
（二）母线失压原因。
（1）单母失压。
1）母线故障。
220kV、110kV、35kV任何一条母线母差范围内发生故障，相应母线差动保护动作，跳开故障母线相联所有断路器。
例如：220kVⅠ母发生故障，母差保护动作，一时限跳母联212断路器，故障电流依然存在，二时限跳开201、231断路器。
2）线路故障，线路断路器或保护拒动。
线路断路器应跳而未跳开时，在220kV系统中，断路器失灵保护动作，它的跳闸回路与母差保护用的是同一个回路，跳母联及故障母线上的所有断路器。
220kV草水Ⅰ回线线路故障，231断路器拒动，断路器失灵保护动作，跳开母联212及201断路器，220kVⅠ母失压。
（2）双母失压。
1）母差死区故障，两条母线跳闸。
220kV母联212断路器与CT之间发生故障，母差保护动作，母联212断路器及220kVⅠ母上231、201断路器跳闸。
2）单母故障，母联断路器拒动。
220kVⅠ母故障，母差保护动作跳212及Ⅰ母231、201断路器，母联212断路器拒动，212失灵启动，跳开Ⅱ母232、202断路器，Ⅰ、Ⅱ母失压。
3）一条母线检修，另一条母线故障。
110kV水西Ⅰ回1331隔离开关检修，将110kVⅠ母、133断路器停电处理，所有出线倒至110kVⅡ母运行，之后110kVⅡ母故障，母差保护动作，110kVⅡ母失电。
4）两条母线同时故障。
110kVⅠ母、110kVⅡ母失压。
5）倒母线时，母线故障或发生误操作事故。
五、母线故障的处理（一）判明故障性质。
（1）母线失压后，根据事故前的运行方式，保护及自动装置动作情况、所报信号、开关跳闸情况、设备外观等，判明故障性质、发生的范围和事故停电范围。
（2）对母差保护范围内的设备认真地进行外部检查，检查有无爆炸、接地、短路、冒烟、起火现象或痕迹，瓷质部分有无击穿闪络、破碎痕迹，配电装置上、导线上有无落物，设备上是否有人工作等。
（二）母线故障失压处理。
（1）母线故障停电，母差保护动作，如果故障点能够隔离或消除的，应立即拉开断路器、隔离开关隔离或消除故障（2）检查母线绝缘良好，导线无严重损伤，依调度命令对母线充电正常后恢复供电（3）若故障不能消除、且不能隔离，检查母联断路器在断开位置。
如果是一条母线失压，将故障母线所接分路断路器由无故障母线送出（先拉开故障母线上的隔离开关后，再合正常母线上的隔离开关）；运行的双母同时失压，检查母线及其所连设备有无明显故障，并在调度指挥下进行处理。
（三）失灵保护动作及线路故障保护拒动处理。
（1）若由于线路断路器拒动造成母线失压，应根据光字信号动作情况和现场检查结果综合判断，将故障线路断路器隔离后，恢复母线及无故障设备运行，注意失灵断路器保持不动，以便于检修人员分析原因。
（2）若由于保护拒动造成母线失压，汇报调度，根据调度通知的对侧保护动作情况，判断故障线路将其隔离，恢复母线运行。
（四）母差保护误动处理。
在母线失压原因中未提到母差保护误动，在此对处理简做讨论。
（1）若未发生任何故障现象，站内设备未发现问题，分路中有保护信号掉牌，可能属外部故障，母差保护电流回路有问题，以致误动作。
应汇报调度，根据调度命令，暂时退出母差保护。
将外部故障隔离以后，母差保护重新投入运行。
（2）若未发生任何故障现象，所内设备无问题，跳闸时无故障电流冲击现象，母差保护信号掉牌不能复归。
则可能是母差保护误动，此时应退出母差保护，恢复供电由专业人员处理母差保护误动原因。
六、结束语在变电站中，母线的可靠运行保障了供电的可靠性，当其发生故障时，需要运行人员能很快的判明事故的性质和范围，迅速限制事故的发展，消除事故的根源。
特别要注意双母失压的情况，轻则可造成大面积停电，重则可导致电网解列。
因此，确保母线安全运行，意义重大。
参考文献：[1]韩四满,菅治邦,白晨皓,刘彦涛.220kV变电站35kV母线失压故障仿真分析[J].内蒙古电力技术,2018,36(02):43-46.[2]李洪卫.220kV变电站一条母线失压事故处理方式及风险预控措施[J].电工技术,2013(11):38-39+49.[3]王兆辉,陈大军,王艳阳,张磊.220kV变电站母线失压事故处理与分析[J].河北电力技术,2006(02):3-5.。
