２２０ｋＶ主变跳闸及３５ｋＶ母线失压事故分析及防范措施杨 鑫 黄佳林 陈 懿（国网上海市电力公司超高压分公司）摘 要：本文介绍某２２０ｋＶ变电站２号主变第一、二套接地变零序过流保护动作，导致２号主变跳闸；３５ｋＶ二／三段分段自切后加速动作，自切动作不成功，导致３５ｋＶ三段母线失压。
分析继电保护装置动作情况及一次设备检查情况，制定相应反事故措施及注意事项，减少类似事件的发生。
关键词：接地变零序过流保护动作；主变失电；三段母线失压；自切零序后加速动作０ 引言２２０ｋＶ主变在电力系统电力变换中处于重要的地位，电压等级高、容量大的变压器，一旦发生故障，将造成重大影响，严重时甚至会引发爆炸，对附近居民社会生活以及企业发展带来十分严重的后果。
为保证变压器长期安全稳定运行［１ ４］，降低变压器故障发生，提高变压器运维质量，防止设备事故，避免重大经济损失具有极为特殊的意义。
１ 系统运行方式介绍变电站２２０ｋＶ为双母线带旁路接线方式［５ ６］，２２０ｋＶ母联合位双母线并列运行，３５ｋＶ母线分段运行。
２号主变２２０ｋＶ副母运行容量为１５０ＭＷ，３５ｋＶ侧分别送三、四段母线。
故障时该变电站未许可工作票，未执行倒闸操作票。
２ 事故简况及原因分析２ １ 事故简要过程２０２２年１１月１０日１４：１０：５７ ６３９，２２０ｋＶ变电站２号主变第一、二套接地变零序过流Ｉ段保护动作，２号主变３５ｋＶ三、四段开关分闸；２号主变第一、二套接地变零序过流ＩＩ段动作，２号主变２２０ｋＶ开关分闸；二／三段分段自切零序后加速动作，三段母线失压。
具体保护动作情况见表１。
表１ 保护动作情况时间动作情况１４：１０：５７：６５３２号主变第一套、第二套保护启动１４：１１：０１：６５９２号主变第一、二套保护接地变零序过流Ｉ段动作（续）时间动作情况１４：１１：０１：６８１２号主变３５ｋＶ四段开关分闸１４：１１：０１：６８３２号主变３５ｋＶ三段开关分闸１４：１１：０１：７６４３５ｋＶ张啦３Ｇ３８４保护启动１４：１１：０２：００７３５ｋＶ张绩３Ｇ３８１保护启动１４：１１：０２：１５９２号主变第一、二套保护接地变零序过流ＩＩ段动作１４：１１：０２：１７０２号主变２２０ｋＶ第一、二组出口动作１４：１１：０２：１９５２号主变２２０ｋＶ开关分闸１４：１１：０６：０６６３５ｋＶ四／五分段自切动作１４：１１：０６：０７０３５ｋＶ四／五分段自切合分段动作１４：１１：０６：１３４３５ｋＶ四／五分段开关合闸１４：１１：０６：２０８３５ｋＶ二／三段分段自切动作１４：１１：０６：２２７３５ｋＶ二／三段分段自切合分段动作１４：１１：０６：２７７３５ｋＶ二／三分段开关合闸１４：１１：０６：４９３３５ｋＶ二／三段分段自切后加速动作１４：１１：０６：５１７３５ｋＶ二／三分段开关分闸２号主变第一、二套接地变零序过流Ｉ段保护动作，２号主变３５ｋＶ三、四段开关分闸，故障点未切除，３５ｋＶ三段母线出线张啦３Ｇ３８４、张绩３Ｇ３８１线路保护启动；０ ５ｓ后２号主变第一、二套接地变零序过流ＩＩ段动作，２号主变２２０ｋＶ开关分闸，故障电流切除。
一起变电站35kV进线备投失败造成35kV母线失压事故的原因分析及备投改进措施福建西部山区大多数变电站会有当地小水电接入上网，而春夏季节往往伴随有强降雨、雷电、台风等恶劣天气，因此山区电网线路在恶劣天气下跳闸现象频发。
在有多路电源和地方小水电接入的变电站，常规备自投方案难以适用，进线备投需要进行优化改进。
本文通过一起变电站35kV进线备投失败造成35kV母线失压的事故，充分进行原因分析，提出了在小水电接入的山区变电站的备投改进方案和措施。
标签：进线备投;小水电接入;线路联跳1.事故过程1.1事故前运行方式时间为2019年4月下旬，该山区变电站A变为35kV变电站，两台主变低压侧分列运行，35kV为单母线方式，35kV白展线303、35kV白罗线305接当地小水电上网运行，35kV吉沙线304接110kV 变电站B变处于运行状态，35kV 白苏线306接110kV 变电站C变正常处于热备用状态。
35kV备自投型号为PSP641U备自投装置，采用进线备投方式为1DL（35kV 吉沙线304）、2DL（35kV白苏线306）互为进线备投方式，联跳2条35kV小水电上网线路（白罗线305、白展线303），联跳5条10kV小水电上网线路。
3DL 因无35kV母分开关，按合位接入装置。
1.2事故发展过程（1）15时39分，110kV变电站B变35kV吉沙线303开关距离Ⅰ段保护动作跳闸，重合闸未动作;35kV小水电带35kV变电站A变孤网运行。
（2）15时49分，35kV变电站A变35kV母线失压。
5355毫秒后，A变35kV进线备自投开始动作，跳吉沙线304开关，联跳白展线303开关、白罗线305开关，但是白苏线306开关未合上，现场有“闭锁备自投”信号，备自投动作后又失败。
（3）15时50分，调度通过遥控对35kV吉沙线送电，35kV变电站A变35kV 母线恢复运行，整个事故导致A变35kV母线失压53秒。
一起接地故障导致的35千伏母线失压事故原因分析摘要：本文介绍了一起因35千伏I段母线接地故障导致的35千伏I段母线失压事故，分析了造成事故的直接原因，针对事故暴露的问题提出相应的防范措施。
关键词：穿柜绝缘套管；短路接地；母线失压一、事故经过及原因分析1.事故前35 千伏运行方式35千伏为单母线分段接线方式，1号主变35千伏侧3501断路器热备用，夹楼线3589、夹庄线3591在Ⅰ段母线运行；35千伏Ⅰ段母线、Ⅱ段母线分列运行。
4.设备信息开关柜型号：KYN61-40.5；出厂日期：2013年9月；投运日期：2014年10月；生产厂家：山东泰开成套电器有限公司。
绝缘套管型号：CMJ5-35TGQ；生产日期：2013 年 8 月；生产厂家：大连北方互感器集团有限公司。
5.事故原因分析⑴从35千伏夹楼线开关柜顶部观察开关柜内情况，未见由于异物搭接导致的母线对地短路故障痕迹，柜内电气设备空气绝缘距离由运维单位测试后确认符合要求；发现35千伏夹楼线与夹庄线开关柜穿柜套管C相根部炸裂，并对相邻A相套管伞裙形成喷溅损伤，夹庄线开关柜内套管C相已从根部裂开。
初步判断，此次35千伏母线C相对地短路故障发生在35千伏夹楼线与夹庄线开关柜穿柜套管C相处。
⑶为了验证是否存在设备共性缺陷，对同型号、批次穿柜套管进行了交流耐压试验及耐压过程中的地屏蔽高频电流局放测试，交流耐压通过，局部放电未见持续性局部放电特征，偶发异常电晕放电信号，测试数据如表1：图8 同批次穿柜套管解体情况综上所述，35千伏夹楼线与夹庄线开关柜之间穿柜绝缘套管C相底座绝缘损坏，导致母线C相接地，绝缘击穿，引起相间孤光短路，在短路电弧作用下瞬间发展为三相短路，是本次事件的直接原因。
二、事故暴露的问题1.35千伏开关柜内穿柜套管存在质量隐患，导致穿柜套管绝缘击穿故障。
2.电力调度控制中心调控人员故障处理不当。
在出现35千伏系统单相接地后先通知巡线、后安排拉路，导致单相接地故障超过规程规定时限，并最终引发相间故障。

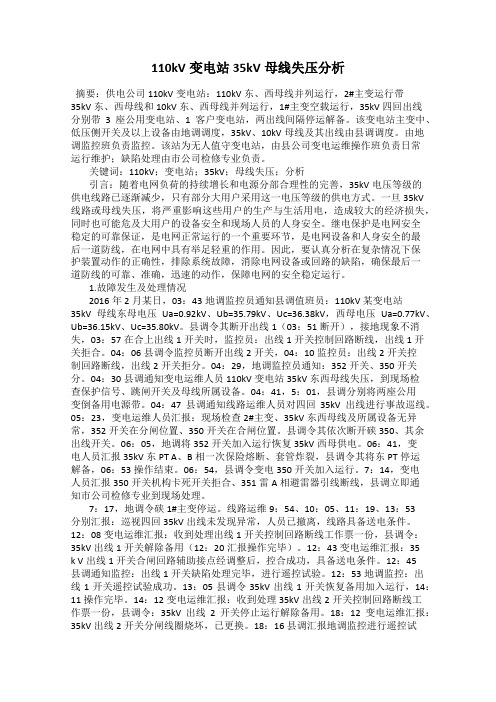

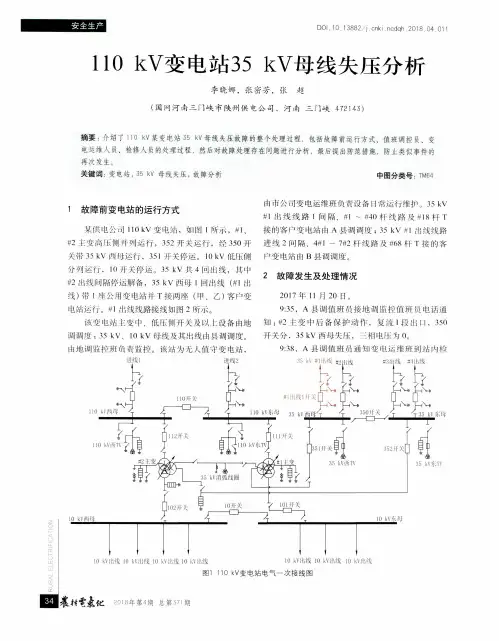

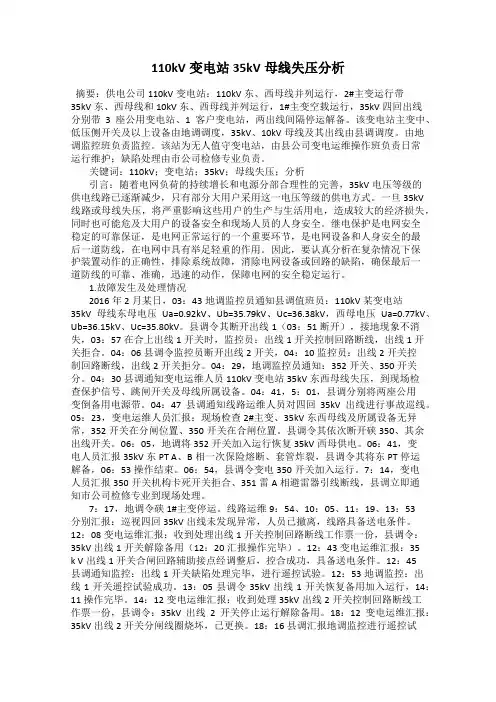

110kV变电站35kV母线失压分析摘要：供电公司110kV变电站：110kV东、西母线并列运行，2#主变运行带35kV东、西母线和10kV东、西母线并列运行，1#主变空载运行，35kV四回出线分别带3座公用变电站、1客户变电站，两出线间隔停运解备。
该变电站主变中、低压侧开关及以上设备由地调调度，35kV、10kV母线及其出线由县调调度。
由地调监控班负责监控。
该站为无人值守变电站，由县公司变电运维操作班负责日常运行维护；缺陷处理由市公司检修专业负责。
关键词：110kV；变电站；35kV；母线失压；分析引言：随着电网负荷的持续增长和电源分部合理性的完善，35kV电压等级的供电线路已逐渐减少，只有部分大用户采用这一电压等级的供电方式。
一旦35kV线路或母线失压，将严重影响这些用户的生产与生活用电，造成较大的经济损失，同时也可能危及大用户的设备安全和现场人员的人身安全。
继电保护是电网安全稳定的可靠保证，是电网正常运行的一个重要环节，是电网设备和人身安全的最后一道防线，在电网中具有举足轻重的作用。
因此，要认真分析在复杂情况下保护装置动作的正确性，排除系统故障，消除电网设备或回路的缺陷，确保最后一道防线的可靠、准确，迅速的动作，保障电网的安全稳定运行。
1.故障发生及处理情况2016年2月某日，03：43地调监控员通知县调值班员：110kV某变电站35kV母线东母电压Ua=0.92kV、Ub=35.79kV、Uc=36.38kV，西母电压Ua=0.77kV、Ub=36.15kV、Uc=35.80kV。
县调令其断开出线1（03：51断开），接地现象不消失，03：57在合上出线1开关时，监控员：出线1开关控制回路断线，出线1开关拒合。
04：06县调令监控员断开出线2开关，04：10监控员：出线2开关控制回路断线，出线2开关拒分。
04：29，地调监控员通知：352开关、350开关分。
04：30县调通知变电运维人员110kV变电站35kV东西母线失压，到现场检查保护信号、跳闸开关及母线所属设备。

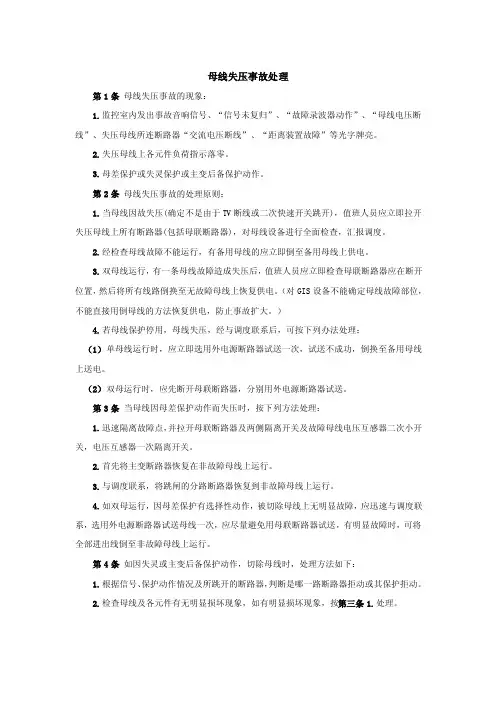

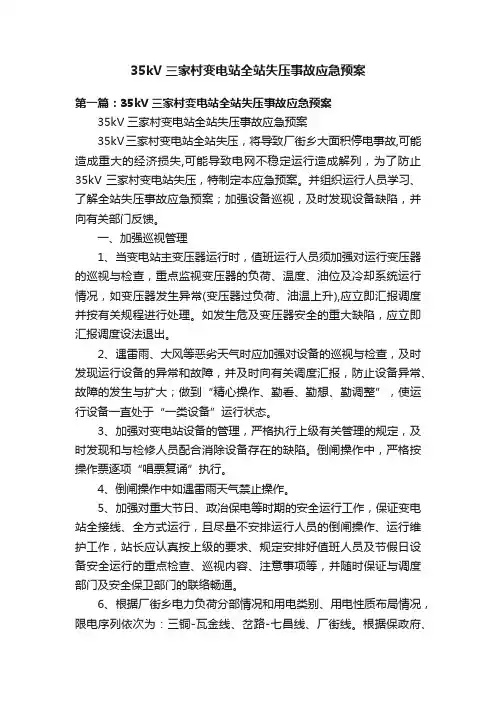

母线失压事故处理第1条母线失压事故的现象：1.监控室内发出事故音响信号、“信号未复归”、“故障录波器动作”、“母线电压断线”、失压母线所连断路器“交流电压断线”、“距离装置故障”等光字牌亮。
2.失压母线上各元件负荷指示落零。
3.母差保护或失灵保护或主变后备保护动作。
第2条母线失压事故的处理原则：1.当母线因故失压(确定不是由于TV断线或二次快速开关跳开)，值班人员应立即拉开失压母线上所有断路器(包括母联断路器)，对母线设备进行全面检查，汇报调度。
2.经检查母线故障不能运行，有备用母线的应立即倒至备用母线上供电。
3.双母线运行，有一条母线故障造成失压后，值班人员应立即检查母联断路器应在断开位置，然后将所有线路倒换至无故障母线上恢复供电。
（对GIS设备不能确定母线故障部位，不能直接用倒母线的方法恢复供电，防止事故扩大。
）4.若母线保护停用，母线失压，经与调度联系后，可按下列办法处理：（1）单母线运行时，应立即选用外电源断路器试送一次，试送不成功，倒换至备用母线上送电。
（2）双母运行时，应先断开母联断路器，分别用外电源断路器试送。
第3条当母线因母差保护动作而失压时，按下列方法处理：1.迅速隔离故障点，并拉开母联断路器及两侧隔离开关及故障母线电压互感器二次小开关，电压互感器一次隔离开关。
2.首先将主变断路器恢复在非故障母线上运行。
3.与调度联系，将跳闸的分路断路器恢复到非故障母线上运行。
4.如双母运行，因母差保护有选择性动作，被切除母线上无明显故障，应迅速与调度联系，选用外电源断路器试送母线一次，应尽量避免用母联断路器试送，有明显故障时，可将全部进出线倒至非故障母线上运行。
第4条如因失灵或主变后备保护动作，切除母线时，处理方法如下：1.根据信号、保护动作情况及所跳开的断路器，判断是哪一路断路器拒动或其保护拒动。
2.检查母线及各元件有无明显损坏现象，如有明显损坏现象，按第三条1.处理。
3.如无明显损坏现象，则应投入母联断路器充电保护，用母联断路器向失压母线充电，充电正常后，退出母联断路器充电保护，按第三条2.、3.方法处理。

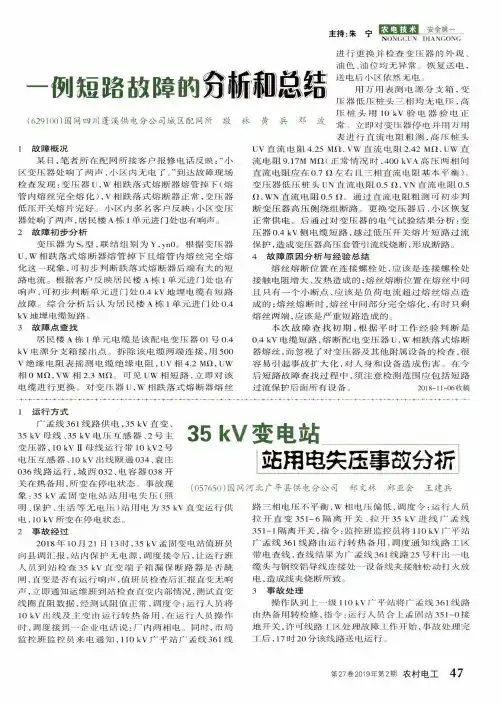

—例短路故障的分Ml 总结（629100）国网四川蓬溪供电分公司城区配网所敬林1 故障概况某日，笔者所在配网所接客户报修电话反映：“小 区变压器处响了两声.小区内无电了。
”到达故障现场 检查发现：变压器U . W 相跌落式熔断器熔管掉下（熔管内熔丝完全熔化）,V 相跌落式熔断器正常，变压器 低压开关熔片完好。
小区内多名客户反映：小区变压 器处响了两声，居民楼A 栋1单元进门处也有响声。
2故障初步分析变压器为S,型，联结组别为Y,ynO 。
根据变压器 U,W 相跌落式熔断器熔管掉下且熔管内熔丝完全熔 化这一现象.可初步判断跌落式熔断器后端有大的短 路电流。
根据客户反映居民楼A 栋1单元进门处也有 响声，可初步判断单元进门处0.4 kV 地埋电缆有短路 故障。
综合分析后认为居民楼A 栋1单元进门处0.4 kV 地埋电缆短路。
3故障点查找居民楼A 栋1单元电缆是该配电变压器01号0.4 kV 电源分支箱接出点。
拆除该电缆两端连接，用500 V 绝缘电阻表摇测电缆绝缘电阻，UV 相4.2 MQUW 相0 M£1,VW 相2.3MC 。
可见UW 相短路，立即对该电缆进行更换。
对变压器U,W 相跌落式熔断器熔丝35 kV 变电站（057650）国网河北广平县供电分公司1运行方式广孟线361线路供电，35 kV 直变、 35 kV 母线、35 kV 电压互感器、2号主 变压器，10 kV H 母线运行带10 kV2号 电压互感器、10 kV 出线颐通034、袁庄 036线路运行，城西032、电容器038开 关在热备用，所变在停电状态。
事故现象：35 kV 孟固变电站站用电失压（照明、保护、生活等无电压）站用电为35 kV 直变运行供电,10kV 所变在停电状态。
2 事故经过2018年10月21日13时，35 kV 孟固变电站值班员 向县调汇报,站内保护无电源,调度接令后，让运行班 人员到站检查35 kV 直变端子箱漏保断路器是否跳 闸，直变是否有运行响声，值班员检查后汇报直变无响声，立即通知运维班到站检查直变内部情况,测试直变 线圈直阻数据，经测试阻值正常，调度令：运行人员将 10 kV 出线及主变由运行转热备用，在运行人员操作 时.调度接到一企业电话说：厂内两相电。

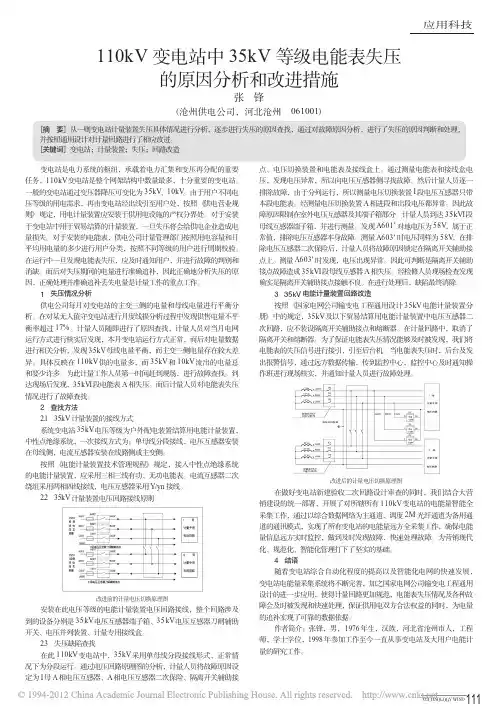

TECHNOLOGY WIND变电站是电力系统的枢纽，承载着电力汇集和变压再分配的重要任务，110kV 变电站是整个网架结构中数量最多，十分重要的变电站。
一般的变电站通过变压器降压可变化为35kV 、10kV 。
由于用户不同电压等级的用电需求，再由变电站经出线引至用户处，按照《供电营业规则》规定，用电计量装置应安装于供用电设施的产权分界处。
对于安装于变电站中用于贸易结算的计量装置，一旦失压将会给供电企业造成电量损失。
对于安装的电能表，供电公司计量管理部门按照用电容量和月平均用电量的多少进行用户分类，按照不同等级的用户进行周期校验。
在运行中一旦发现电能表失压，应及时通知用户，并进行故障的判别和消缺。
而后对失压期间的电量进行准确追补，因此正确地分析失压的原因，正确处理并准确追补丢失电量是计量工作的重点工作。
1失压情况分析供电公司每月对变电站的主变三侧的电量和母线电量进行平衡分析。
在对某无人值守变电站进行月度线损分析过程中发现供售电量不平衡率超过17%。
计量人员随即进行了原因查找，计量人员对当月电网运行方式进行核实后发现，本月变电站运行方式正常，而后对电量数据进行相关分析，发现35kV 母线电量平衡，而主变三侧电量存在较大差异。
具体反映在110kV 供的电量多，而35kV 和10kV 流出的电量总和要少许多。
为此计量工作人员第一时间赶到现场，进行故障查找。
到达现场后发现，35kVI 段电能表A 相失压。
而后计量人员对电能表失压情况进行了故障查找。
2查找方法2.135kV 计量装置的接线方式系统变电站35kV 电压等级为户外配电装置结算用电能计量装置，中性点绝缘系统，一次接线方式为：单母线分段接线，电压互感器安装在母线侧，电流互感器安装在线路侧或主变侧。
按照《电能计量装置技术管理规程》规定，接入中性点绝缘系统的电能计量装置，应采用三相三线有功、无功电能表。
电流互感器二次绕组采用两相四线接线，电压互感器采用Y/yn 接线。

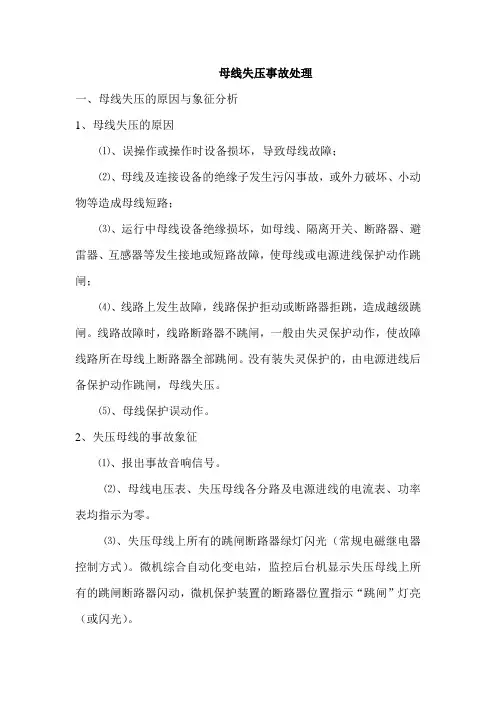

母线失压事故处理一、母线失压的原因与象征分析1、母线失压的原因⑴、误操作或操作时设备损坏，导致母线故障；⑵、母线及连接设备的绝缘子发生污闪事故，或外力破坏、小动物等造成母线短路；⑶、运行中母线设备绝缘损坏，如母线、隔离开关、断路器、避雷器、互感器等发生接地或短路故障，使母线或电源进线保护动作跳闸；⑷、线路上发生故障，线路保护拒动或断路器拒跳，造成越级跳闸。
线路故障时，线路断路器不跳闸，一般由失灵保护动作，使故障线路所在母线上断路器全部跳闸。
没有装失灵保护的，由电源进线后备保护动作跳闸，母线失压。
⑸、母线保护误动作。
2、失压母线的事故象征⑴、报出事故音响信号。
⑵、母线电压表、失压母线各分路及电源进线的电流表、功率表均指示为零。
⑶、失压母线上所有的跳闸断路器绿灯闪光（常规电磁继电器控制方式）。
微机综合自动化变电站，监控后台机显示失压母线上所有的跳闸断路器闪动，微机保护装置的断路器位置指示“跳闸”灯亮（或闪光）。
⑷、高压侧母线失压，可能同时使中、低压侧母线失压（即主变压器一次侧母线失压，引起二次侧母线失压）。
3、母线失压的故障判断⑴、判断依据。
判断母线失压事故的主要依据是：保护动作情况和断路器跳闸情况，仪表指示，对站内设备检查的结果、站内有无操作和工作等。
⑵、判断方法。
母差保护的范围为母线及连接设备（包括电压互感器、避雷器、各母线侧隔离开关、断路器），即各母差电流互感器以内的所有设备。
因此，母差保护动作使一段母线上的各分路及分段（或母联）断路器跳闸，一般为母线及连接设备故障。
在线路（或设备）发生故障时，保护动作而线路断路器拒绝跳闸时，断路器失灵保护在较短的时限内跳开故障元件所在母线上的所有断路器及分段（或母联）断路器。
失灵保护在同时具备以下两个条件时才能起动：1）、故障元件保护出口继电器动作以后不返回，断路器没有跳闸。
2）、故障元件的保护范围内仍有故障。
失灵保护动作跳闸使母线失压，一般都为线路（或变压器）故障越级。
母线电压消失如何处理发生母线电压消失时，值班人员应根据仪表指示、信号、继电保护及动作情况来判断母线电压消失的原因。
（1）如因线路故障引起的越级跳闸使母线电压消失时，值班人员应按断路器机构失灵和保护拒动引起的越级跳闸分别处理。
（2）如因母线短路或由母线到断路器之间的引线发生的短路引起母线电压消失时，值班人员应将故障母线隔离，将线路尽快倒至备用母线或无故障母线，恢复供电。
（3）若母线失压是因母差保护误动引起，则在检查设备无任何异常后，可以用母联断路器向停电母线充电。
（4）若单电源变电站无电，而本站的断路器、继电保护、电器设备均无异常时，不必进行任何处理及操作，在通知值班员后，等候来电，值班人员应使直流电压保持正常。
３５ＫＶ单相接地的故障处理现象：运行中“３５ＫＶ１段母线接地“光字牌亮，警铃响，电压表A相为零，其它两相为线电压。
分析：从故障现象来看，为３５ＫＶ１段母线有永久性接地。
电压互感器高压保险一相熔断，虽报出接地信号，但从表计可分析，接地故障时，故障相对地电压降低，另两相电压升高。
而高压保险熔断一相时，对地电压一相降低，另两相不变。
处理1：１）根据现场现象作好记录，汇报调度；２）根据信号、表计指示、天气、运行方式、系统是否有操作等情况，分析判断；３）对站内设备进行检查有无问题，检查时应做好防护措施（穿绝缘靴，戴绝缘手套）；4）若站内设备的问题，，则有可能是某线路接地故障，报地调，用瞬停的方法查明故障线路，直至消除信号为止；5）做好安全措施，待来人处理。
处理2：这是35KVI段母线金属性接地，接地相的电压为零，非接地相的相电压升高1,732倍，也就是相电压上升为线电压；1，检查35KV母线，高压电动机，35KV开关接线等是否有小动物；2.检查35KV母线PT高压侧保险是否熔断；3.检查所有高压设备，瓷瓶，刀闸等待是否有放电现象；4.以上检查均正常时，可以采取转电源的方法查找出具体的接地点，在进行转电源查找接地点时如果有备用电源，可以将备用电源投入运行，以防停电的时间过长。
电机正反转电路图分析电机的正反转控制运用生产机械要求运动部件能向正反两个方向运动的场合，如机床工作台电机的前进与后退控制；万能铣床主轴的正反转控制；电梯、起重机的上升与下降控制等场所。
那么怎么样才能实现正反转控制？电机要实现正反转控制，将其电源的相序中任意两相对调即可（我们称为换相），通常是V 相不变，将U相与W相对调节器，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。
由于将两相相序对调，故须确保二个KM线圈不能同时得电，否则会发生严重的相间短路故障，因此必须采取联锁。
为安全起见，常采用按钮联锁（机械）与接触器联锁（电气）的双重联锁正反转控制线路（如下图所示）；使用了按钮联锁，即使同时按下正反转按钮，调相用的两接触器也不可能同时得电，机械上避免了相间短路。
另外，由于应用的接触器联锁，所以只要其中一个接触器得电，其长闭触点就不会闭合，这样在机械、电气双重联锁的应用下，电机的供电系统不可能相间短路，有效地保护了电机，同时也避免在调相时相间短路造成事故，烧坏接触器。
图中主回路采用两个接触器，即正转接触器KM1和反转接触器KM2。
当接触器KM1的三对主触头接通时，三相电源的相序按U―V―W接入电动机。
当接触器KM1的三对主触头断开，接触器KM2的三对主触头接通时，三相电源的相序按W―V―U接入电动机，电动机就向相反方向转动。
电路要求接触器KM1和接触器KM2不能同时接通电源，否则它们的主触头将同时闭合，造成U、W两相电源短路。
为此在KM1和KM2线圈各自支路中相互串联对方的一对辅助常闭触头，以保证接触器KM1和KM2不会同时接通电源，KM1和KM2的这两对辅助常闭触头在线路中所起的作用称为联锁或互锁作用，这两对辅助常闭触头就叫联锁或互锁触头。
正向启动过程：按下起动按钮SB2，接触器KM1线圈通电，与SB2并联的KM1的辅助常开触点闭合，以保证KMl线圈持续通电，串联在电动机回路中的KM1的主触点持续闭合，电动机连续正向运转。
停止过程：按下停止按钮SB1，接触器KMl线圈断电，与SB2并联的KM1的辅助触点断开，以保证KMl线圈持续失电，串联在电动机回路中的KMl的主触点持续断开，切断电动机定子电源，电动机停转。
反向起动过程：按下起动按钮SB3，接触器KM2线圈通电，与SB3并联的KM2的辅助常开触点闭合，以保证KM2线圈持续通电，串联在电动机回路中的KM2的主触点持续闭合，电动机连续反向运转。
对于这种控制线路，当要改变电动机的转向时，就必须先按停止按钮SB1，再按反转按钮SB3，才能使电机反转。
如果不先按SB1，而是直接按SB3，电动机是不会反转的。
双联双控开关电路图星三角启动原理星三角启动是异步电机的一种启动方式，国为异步电机在启动过程中起动电流较大,所以容量大的电动机可以采用“星一三角形换接启动”。
这是一种简单的降压启动方式，在启动时将定子绕组接成星形，待启动完毕后再接成三角形，就可以降低启动电流，减轻它对电网的冲击。
这样的启动方式称为星三角减压启动，简称为星三角启动（Y-Δ起动）。
采用星三角启动时，启动电流只是原来按三角形接法直接起动时的1/3。
如果直接起动时的起动电流以6～7Ie计，则在星三角起动时，起动电流才2～2.3倍。
同时启动电压也只是为原来三角形接法直接启动时的根号三分之一。
当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法。
星三角启动原理图1星三角降压启动的电动机三相绕组共有六个外接端子：A-X、B-Y、C-Z（以下以额定电压380V 的电机为例）。
星形启动：X-Y-Z相连，A、B、C三端接三相交流电压380V，此时每相绕组电压为220，较直接加380V启动电流大为降低，避免了过大的启动电流对电网形成的冲击。
此时的转矩相对较小，但电动机可达到一定的转速。
角形运行：经星形启动电动机持续一段时间（约几十秒钟）达到一定的转速后，电器开关把六个接线端子转换成三角形连接并再次接到380V电源时每相绕组电压为380V，转矩和转速大大提高，电动机进入额定条件下的运行过程。
这里的降压启动就是刚开始的时候是才380降到220，就是星形接法，电机一头分开接，一头三根线并在一起，当启动的一定的时间（一般30秒到一分钟）就把星形的断开再接上三角形的，一定要联锁啊，不然一不小心就爆了。
三角形也就是全压运行了。
L1/L2/L3分别表示三根相线；QS表示空气开关；Fu1表示主回路上的保险；Fu2表示控制回路上的保险；SP表示停止按钮；ST表示启动按钮；KT表示时间继电器的线圈，后缀的数字表示它不同的触点；KMy表示星接触器的线圈，后缀的数字表示它不同的触点；KM△表示三角接触器的线圈，后缀的数字表示它不同的触点；KM表示主接触器的线圈，后缀的数字表示它不同的触点；U1/V1/W1分别表示电动机绕组的三个同名端；U2/V2/W2分别表示电动机绕组的另三个同名端；为了叙述方便，将图纸整理了一下，添加了触点的编号。
整理后的图纸见附图。
合上QS，按下St，KT、KMy得电动作。
KMY-1闭合，KM得电动作；KMY-2闭合，电动机线圈处于星形接法，KMY-3断开，避免KM△误动作；KM-1闭合，自保启动按钮；kM-2闭合为三角形工作做好准备；kM-3闭合，电动机得电运转，处于星形启动状态。
时间继电器延时到达以后，延时触点KT－1断开，KMy线圈断电，KMY-1断开，KM通过KM-2仍然得电吸合着；KMY-2断开，为电动机线圈处于三角形接法作准备；KMY-3闭合，使KM△得电吸合；KM△-1断开，停止为时间继电器线圈供电；KM△-2断开，确保KMY不能得电误动作：KM△-3闭合是电动机线圈处于三角形运转状态。
电动机的三角形运转状态，必须要按下SP，才能使全部接触器线圈失电跳开，才能停止运转。
星三角启动原理图2这种Y-Δ（星三角）起动方法，目的是降低起动电流，减小对电网及共电设备的危害，这个方法只适合于几十千瓦的小型电机，如大型电机采用的是自藕变压器起动方式。
M为主接触器，不论在启动还是正常运转是都是接通的。
S接触器，为起动时间内星接法短路接触器，把电动机三根尾端线短路。
R接触器，为启动之后，把电机绕组首尾连接起来。
即U-Z，Y-W，X-V三个绕组的三角形接法。
T时间继电器，起动时，比如要让电机在5秒内完成起动进入正常运转状态，就可把时间继电器设定到5秒FR热继电器，串接到主回路，如主回路因电机负载电流过大，缺相等会使热继电器内金属过热，顶开热继电器内的控制触点，达到断开控制回路的目的。
起动过程：合上隔离开关---合上断路器----按下ON启动按钮---M，S，T得电---M接通主回路，S通过T的常闭触点及R的常闭触点得电---S主回路接通--正在做起动运转过程。
当时间继电器T的时间到了--T常闭触点断开，T常开触点接通-S因此断电，接触器R接通-完成起动停止-按下OFF按钮断开其控制回路-完成。
等待下次起动。
接触器R，S各有一个常闭触点与R，S互相牵制，是防止接触器主触点粘连，而引起短路事故而设的互锁电路。
M为主接触器，不论在启动还是正常运转是都是接通的。
cid838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸S接触器，为起动时间内星接法短路接触器，把电动机三根尾端线短路。
R接触器，为启动之后，把电机绕组首尾连接起来。
即U-Z，Y-W，X-V三个绕组的三角形接法。
T时间继电器，起动时，比如要让电机在5秒内完成起动进入正常运转状态，就可把时间继电器设定到5秒FR热继电器，串接到主回路，如主回路因电机负载电流过大，缺相等会使热继电器内金属过热，顶开热继电器内的控制触点，达到断开控制回路的目的。
起动过程：合上隔离开关---合上断路器----按下ON启动按钮---M，S，T得电---M接通主回路，S通过T的常闭触点及R的常闭触点得电---S主回路接通--正在做起动运转过程。
当时间继电器T的时间到了--T常闭触点断开，T常开触点接通-S因此断电，接触器R接通---完成起动停止-按下OFF按钮断开其控制回路-完成。
等待下次起动。
接触器R，S各有一个常闭触点与R，S互相牵制，是防止接触器主触点粘连，而引起短路事故而设的互锁电路。
上级电网停电导致下级电网母线失压怎么处理如果是事故拉电造成的，应该联系相关调度是否能送电，何时送电。
如果是上级电网事故造成停电，在将相应主变中、低压侧断路器拉开后，低压部分的负荷能转移的就尽量移出。
注意重要负荷优先的原则。
