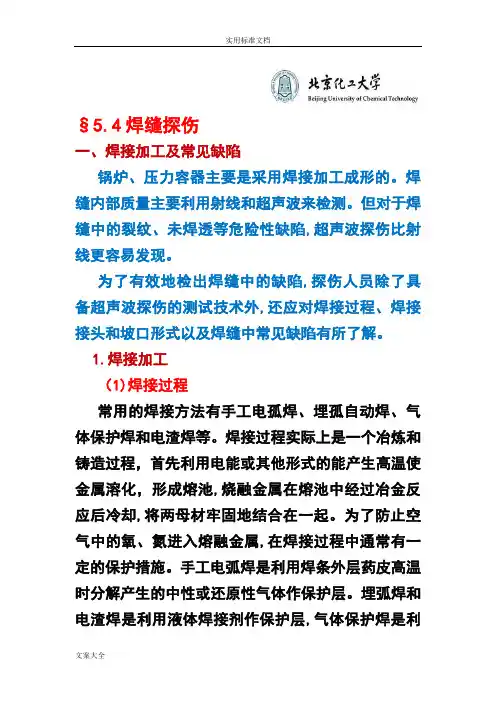

§5.4焊缝探伤一、焊接加工及常见缺陷锅炉、压力容器主要是采用焊接加工成形的。
焊缝内部质量主要利用射线和超声波来检测。
但对于焊缝中的裂纹、未焊透等危险性缺陷,超声波探伤比射线更容易发现。

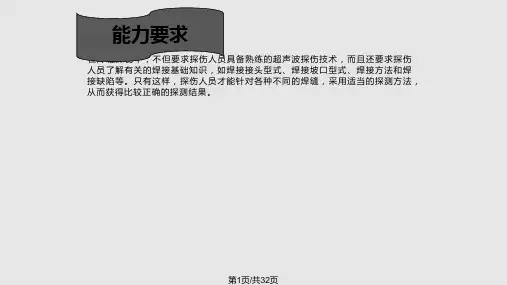

为了有效地检出焊缝中的缺陷,探伤人员除了具备超声波探伤的测试技术外,还应对焊接过程、焊接接头和坡口形式以及焊缝中常见缺陷有所了解。
1.焊接加工（1)焊接过程常用的焊接方法有手工电孤焊、埋孤自动焊、气体保护焊和电渣焊等。
焊接过程实际上是一个冶炼和铸造过程，首先利用电能或其他形式的能产生高温使金属溶化，形成熔池,烧融金属在熔池中经过冶金反应后冷却,将两母材牢固地结合在一起。
为了防止空气中的氧、氮进入熔融金属,在焊接过程中通常有一定的保护措施。
手工电弧焊是利用焊条外层药皮高温时分解产生的中性或还原性气体作保护层。
埋弧焊和电渣焊是利用液体焊接剂作保护层,气体保护焊是利用氧气或二氧化碳等保护气体作保护层。
(2)接头形式焊接接头形式主要有对接、角接、搭接和Ｔ型接头等几种。
如图5.35所示。
在锅炉压力容器中,最常见的是对接,其次是角接和T型接头,搭接比较少见。
(3)坡口形式根据板厚、焊接方法、接头形式和要求不同可采用不同的坡口形式.常见的对接和角接接头的坡口形式如图5.37所示,2.焊缝中常见缺陷焊缝中常见缺陷有气孔、夹渣、未焊透、未熔合和裂纹等。
如图5.38所示.(1)气孔气孔是在焊接过程中焊接熔池高温时吸收了过量的气体或冶金反应产生的气体,在冷却凝固之前来不及逸出而残留在焊缝金属内所形成的空穴。
产生气孔的主要原因是焊条或焊剂在焊前未烘干、焊件表面污物清理不净等。
气孔大多垒球形或椭圆形.气孔分为单个气孔、链状气孔和密集气孔。
(2)未焊透未焊透是指焊接接头根部母材未完全熔透的现象。
产生未焊透的主要原因是焊接电气流过小,运条速度太快或焊接规范不当（如坡口角度过小、根部间隙过小或钝边过大等)。
未焊透分为根部未焊透、中间未焊透和层间未焊透等。
