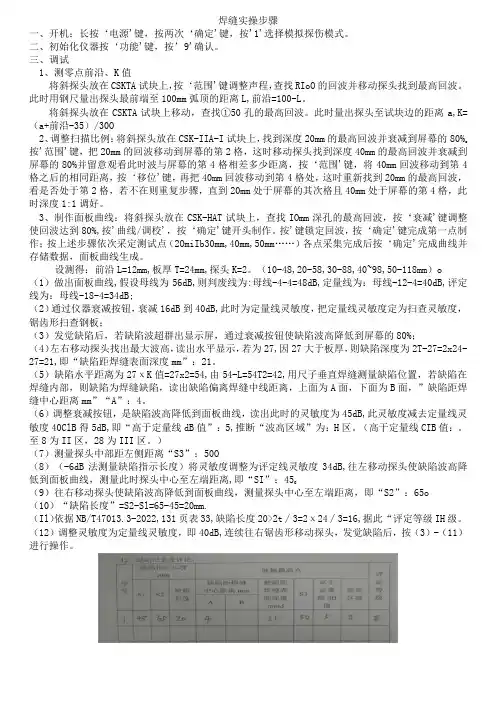

焊缝超声波探伤操作步骤
一、探头前沿长度的测量。
将探头放置在CSK—ⅠA试块上，将入射点对准R100处，找
出反射波达到最高时探头到R100端部的距离。然后用其所长
100减去此段距离。此时所得的数据就是探头的前沿距离。按
此方法连测三次，求出平均值。
二、测量探头的K值
利用CSK—ⅠA试块上的φ50孔的反射角测出并用反三角函数
计算出K值。
将探头对准试块上φ50横孔，找到最高回波：则有K=tgβ=（L+l-35）/30。
三、扫描速度的调节
1、水平调节法：将探头对准R50、R100，调节仪器使B1、B2分
别对准不平刻度，此时计算出l1、l2。
l1，l2
将计算出的数据在示波屏上将B1和B2调至相对应的位置，此时水平距离扫描速度为1：1。
2、深度调节法
利用CSK-ⅠA试块调节，先计算R50、R100圆弧反射波B1、B2对
应的纵深d1、d2：d1，d2
B1、B2分别对准水平刻度值d1、d2。如K=2时，经计算d1=22.4mm、d2=44.8mm。调节仪器使B1、B2分别对准22.4和平共处44.8，这时深度1：1就调节好了。
四、距离——波幅曲线的绘制
1、将探头置于CSK-ⅢA试块上，衰减48dB，调增益使深度为
10mm的φ1×6孔的最高回波达基准60%，记录此时的衰减器
读数和孔深，然后分别探测其它不同深度的φ1×6孔，增益不
动，调节衰减器将各孔的最高回波调至60%高，记下相应的dB
值和孔深填入表中。
2、以孔深为横坐标，以分贝值为纵坐标，在坐标纸上描点绘出定
量线、判废线和评定线，标出Ⅰ区、Ⅱ区、Ⅲ区，并注明所用
探头的频率、晶片尺寸和K值。
3、现以T=30mm举例说明
5040302010
10
20
30
40
50
D B
M m
五、 调节探伤灵敏度
调节探伤灵敏度时，探伤灵敏度不得低于评定线，一般以2倍的壁厚处所对应的评定线dB 值，也就是说在工件60mm 处评定线所对应的分贝值。如若还要考虑耦合补偿，补偿根据实际情况而定。
六、探测钢板
1、初扫，找缺陷，怀疑处作好标记。
2、细探，对可疑处进行仔细扫查。
去伪存真，对真缺陷测最大值，一、二次波都要测一下，另一侧也要测一下，然后作比较，取当量最大者。
4、缺陷的定位
（1）按水平调节扫描速度时
一次波探伤时，缺陷在工件中的水平距离lf和深度df为：
lf=nτ f df= nτf/K
n——扫描比例τf——实际探伤水平刻度值K=探头的K值二次波探伤时，缺陷在工件中的水平距离lf和深度df为：
lf=nτ f df=2T—nτf/K
（2）按深度调节扫描速度时
一次波探伤时，缺陷在工件中的水平距离lf和深度df为：
lf=Knτ f df= nτ f
二次波探伤时，缺陷在工件中的水平距离lf和深度df为：
lf=Knτ f df= 2T—nτ f
5、根据最大值，结合dB——距离曲线判定缺陷所处的区域，记录
成φ1×6±X型式。
6、根据6dB法测出缺陷的长度。
7、对Ⅱ区和Ⅲ区的缺陷测定其长度和大小。并对照JB/T4730-2005
评定级别。
焊缝超声波探伤报告记录
————————————————————————————————作者：————————————————————————————————日期：
（CMA章） 钢结构超声波检测 检测报告 工程名称：铁路器材厂车修分厂延长跨 工程地点：铁路器材厂 委托单位：铁路器材厂 检测日期：2010年3月16日 报告总页数：12 页 报告编号： 合同编号： 工程检测有限公司
2010年4 月23 日
首页工程名称 检测依据《钢焊缝手工超声波探伤方法和探伤结果的分级》GB/T 11345-1989 《钢结构工程施工及验收规范》GB50205-2001 《建筑钢结构焊接技术规程》JGJ 81-2002 委托单位地址 检测焊缝58.2米检测时间2010.3.16 检测方法超声波法检测等级 B级（GB/T 11345-1989） 备注I级焊缝1条，占所测焊缝的100%,满足设计要求。 工程检测有限公司 2010年3月16日
钢结构超声波检测 检测人员： (上岗证号) 报告编写： （上岗证号） 复核： （上岗证号） 审核： （上岗证号） 授权签字人： 声明： 1. 本报告涂改、错页、换页、漏页无效； 2. 检测单位名称与检测报告专用章名称不符者无效； 3. 本报告无我单位相关技术资格证书章无效； 4. 本报告无检测、审核、授权签字人签字无效； 5．未经书面同意不得部分复制或作为他用； 6．如对本检测报告有异议或需要说明之处，可在报告发出后 15 天内向本检测单位书面提出,本单位将于5日内给予答 复。 检测单位： 地址： 邮编： 联系人：

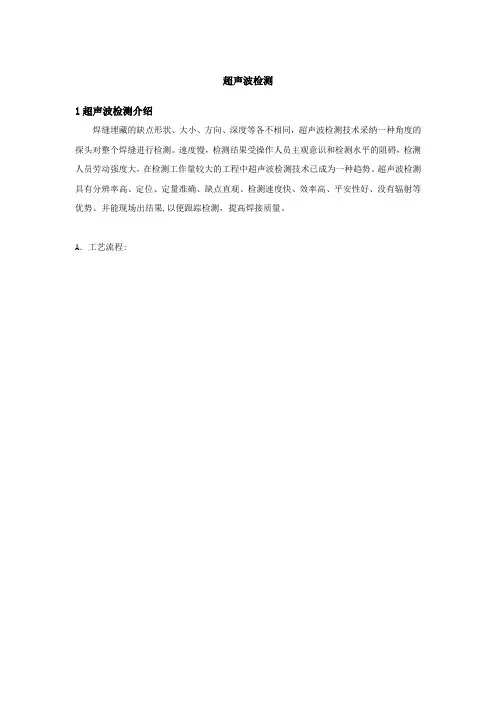

焊缝手动超声波探伤 锅炉压力容器和各种钢结构主要采用焊接方法制造。射线探伤和超声波探 伤是对焊缝进行无损检测的主要方法。 对于焊缝中的裂纹、 未熔合等面状危害性 缺陷，超声波比射线有更高的检出率。 随着现代科技快速发展， 技术进步。 超声 仪器数字化， 探头品种类型增加， 使得超声波检测工艺可以更加完善， 检测技术 更为成熟。但众所周知： 超声波探伤中人为因素对检测结果影响甚大； 工艺性强； 故此对超声波检测人员的素质要求高。 检测人员不仅要具备熟练的超声波探伤技 术，还应了解有关的焊接基本知识； 如焊接接头形式、 坡口形式、 焊接方法和可 能产生的缺陷方向、 性质等。 针对不同的检测对象制定相应的探伤工艺， 选用合 适的探伤方法，从而获得正确的检测结果。 射线检测局限性： 辐射影响，在检测场地附近，防护不当会对人体造成伤害。 受穿透力等局限影响，对厚截面及厚度变化大的被检物检测效果不 好。 5. 需接近被检物体的两面。 6. 检测周期长，结果反馈慢。设备较超声笨重。成本高。 常规超声波检测不存在对人体的危害，它能提供缺陷的深度信息和检出射 线照相容易疏漏的垂直于射线入射方向的面积型缺陷。 能即时出结果； 与射线检 测互补。 超声检测局限性： 1. 由于操作者操作误差导致检测结果的差异。 2. 对操作者的主观因素（能力、经验、状态）要求很高。 3. 定性困难。 4. 无直接见证记录（有些自动化扫查装置可作永久性记录） 5. 对小的（但有可能超标的缺陷）不连续性重复检测结果的可能性小。 6. 对粗糙、形状不规则、小而薄及不均质的零件难以检查。 7. 需使用耦合剂使波能量在换能器和被检工件之间有效传播。 1. 2. 3. 面状缺陷受方向影响检出率低。 4. 不能提供缺陷的深度信息。
第四章 焊缝超声波探伤 第二节 平板对接焊缝的超声波探伤方法 由于焊缝有增强量、表面凹凸不平，以及焊缝中危险性缺陷(裂缝、未焊透)大多垂直于板面，所以，对接焊缝超声波探伤基本方法一般都利用斜探头在焊缝两侧与钢板直接接触后 所产生的折射横波进行探测，见图4–4所示。 一、探测面的修整 为保证整个焊缝截面都被超声波束扫查到，探头必须在探测面上左 右、前后移动，为此，通常要对探测面进行修整。探测面上的焊接飞溅、氧化皮、锈蚀等应清理掉。清理的方 法可用铲刀、钢丝刷、砂轮等使钢板露出金属光泽。 探测面的修整宽度按GB11345–89标准规定： a. 用一次(直射)波法扫查，则焊缝两测的修整宽度(探头移动区)应大于0.75P ： P=2TK (4–1) 式中：T 为母材厚度；K 为斜探头折射角的正切(K=tg β)。 b. 用一次反射波法，在焊缝两面两侧扫查，故修整宽度大于1.25P ： 二、耦合剂的选用 为使超声波能顺利传入工件，在探伤前必须在探测面上涂上耦合剂，常用的耦合剂有机油、化学浆糊、水、甘油等。 耦合剂的选用应考虑： ① 工件表面光洁度和倾斜角度 ② 探测频率 ③ 耦合剂的声透性能 ④ 保存和使用的方便性 ⑤ 经济性和安全等 各种耦合剂在工件表面光洁度较高时，其声透性能一般相差不大，当工件表面光洁度较差时，选用声阻抗较大的耦合剂，如甘油，可获得较好的声透性能。 三、探头的选择 探头选择主要指探头角度和频率的选择 1. 探头角度的选择 对于钢质材料，为保证纯横波探测，探头的入射角应在第一临界角(27.5°)和第二临界角(57°)之间，即27.5°＜α＜57°。国内过去使用的探头均以入射角标称，如、30°、40°、45°、50°、55°等。近年来，考虑到为使缺陷定位计算方便，故均改用K 值探头(K=tg β)如K=0.8、K=1、K=1.5、K=2、K=2.5、K=3等。国外则普遍用折射角标称，如β=35°、β=45°、β=60°、β=70°、β=80°等。 为保证整个焊缝截面为声束覆盖，当用一次波和二次波探测时，探头的K 值尚须满足下式(见图4–5)： K ≥ T b a l ++ (4– 2) 图4–4 焊缝探伤一般方法
深圳市华美检测有限公司 管理编号: QR-WS-02-UT06/A/1 第 页 共 页 焊 缝 超 声 波 检 测 记 录 客户/Client ： 记录编号/Record No..: 工程名称 Project Name 检测部位 Test Part 材质 Material 接头种类 Joint Type 焊接方法 Welding Method 表面状态 Surface Conditions 工件温度（℃） Object Temperature 检测时机 Testing Time 耦合剂 Couplant Medium 试块 Reference Block 仪器型号 Instrument Type 仪器编号 Serial No. 探头 Probe 方法标准 Testing Standard 验收标准 Acc. Standard 显示评定方法 Evaluation Method 检测等级 Testing Level 质量等级 Quality Level 验收等级 Acc. Level 参考灵敏度 Reference Sensitivity 检测灵敏度 Test Sensitivity 表面补偿 Surface compensation 母材检测时机 Parent Material Tim 检测地点 Testing Place 检测日期 Testing Date 备注/Notes ：NI —无应评定显示 ACC —可验收 REJ —不可验收 R 1 、R 2—表示第1次、第2次返修 H —缺欠最高回波幅度（H 0±××dB 、在续表中直接写为±××dB ） H 0—参考等级 x —0点至缺欠起点的距离(mm) y —缺欠至焊缝上边缘的距离(mm) z —缺欠至检测面的深度(mm) l —缺欠显示长度(mm) l mn —缺欠组合长度(mm) l c —缺欠累计长度(mm) 检测 Tested By 审核 Checked By
编号被测工件厚度选择探头和斜率14 —5mm6< 6 K3 不锈钢： 1.25MHz 铸铁： 0.5— 2.5 MHz 普通钢：5MHz 26—8mm8< 8 K3 39—10mm9< 9 K3 411 —12mm9< 9 K 2.5 513—16 mm9< 9 K2 617—25 mm13< 13 K2 726—30 mm13< 13 K 2.5 831 —46 mm13< 13 K 1.5 947—120 mm13< 13( K—2K1) 10121—400 mm18< 18 ( K—2K1) 20 X 20 ( K—K1)
超声波探伤在无损检测焊接质量中的作用 焊缝检验方法: 1, 外观检查. 2, 致密性试验和水压强度试验. 3, 焊缝射线照相. 4, 超声波探伤. 5, 磁力探伤. 6, 渗透探伤.关于返修规定: 具体情况具体对待,总之要力争减少返修次数在厂房建设及设备安装中大量使用钢结构，钢结构的焊接质量十分重要，无损检测是保证钢结构焊接质量的重要方法。 无损检测的常规方法有直接用肉眼检查的宏观检验和用射线照相探伤、超声波探伤、磁粉探伤、渗透探伤、涡流探伤等仪器检测。肉眼宏观检测可以不使用任何仪器和设备，但肉眼不能穿透工件来检查工件内部缺陷，而射线照相等方法则可以通过各种各样的仪器或设备来进行检测，既可以检查肉眼不能检查的工件内部缺陷，也可以大大提高检测的准确性和可靠性。 至于用什么方法来进行无损检测，这需根据工件的情况和检测的目的来确定。 那么什么又叫超声波呢？声波频率超过人耳听觉，频率比20 千赫兹高的声波叫超声波。用于探伤的超声波，频率为 0.4-25兆赫兹，其中用得最多的是1 -5兆赫兹。利用声音来检测物体的好坏，这种方法早已被人们所采用。例如，用手拍拍西瓜听听是否熟了；医生敲敲病人的胸部，检验内脏是否正常；用手敲敲瓷碗，看看瓷碗是否坏了等等。但这些依靠人的听觉来判断声响的检测法，比声响法要客观和准确，而且也比较容易作出定量的表示。由于超声波探伤具有探测距离大，探伤装置体积小，重量轻，便于携带到现场探伤，检测速度快，而且探伤中只消耗耦合剂和磨损探头，总的检测费用较低等特点，目前建筑业市场主要采用此种方法进行检测。下面介绍一下超声波探伤在实际工作中的应用。 接到探伤任务后，首先要了解图纸对焊接质量的技术要求。目前钢结构的
焊缝超声波探伤操作步骤 一、探头前沿长度的测量。 将探头放置在CSK—ⅠA试块上，将入射点对准R100处，找 出反射波达到最高时探头到R100端部的距离。然后用其所长 100减去此段距离。此时所得的数据就是探头的前沿距离。按 此方法连测三次，求出平均值。 二、测量探头的K值 利用CSK—ⅠA试块上的φ50孔的反射角测出并用反三角函数 计算出K值。 将探头对准试块上φ50横孔，找到最高回波：则有K=tgβ=（L+l-35）/30。 三、扫描速度的调节 1、水平调节法：将探头对准R50、R100，调节仪器使B1、B2分 别对准不平刻度，此时计算出l1、l2。 l1，l2
将计算出的数据在示波屏上将B1和B2调至相对应的位置，此时水平距离扫描速度为1：1。 2、深度调节法 利用CSK-ⅠA试块调节，先计算R50、R100圆弧反射波B1、B2对 应的纵深d1、d2：d1，d2 B1、B2分别对准水平刻度值d1、d2。如K=2时，经计算d1=22.4mm、d2=44.8mm。调节仪器使B1、B2分别对准22.4和平共处44.8，这时深度1：1就调节好了。 四、距离——波幅曲线的绘制 1、将探头置于CSK-ⅢA试块上，衰减48dB，调增益使深度为 10mm的φ1×6孔的最高回波达基准60%，记录此时的衰减器 读数和孔深，然后分别探测其它不同深度的φ1×6孔，增益不 动，调节衰减器将各孔的最高回波调至60%高，记下相应的dB 值和孔深填入表中。 2、以孔深为横坐标，以分贝值为纵坐标，在坐标纸上描点绘出定 量线、判废线和评定线，标出Ⅰ区、Ⅱ区、Ⅲ区，并注明所用 探头的频率、晶片尺寸和K值。 3、现以T=30mm举例说明
第四章 焊缝超声波探伤 第三节 焊缝超声波探伤定位 超声波探伤定位的方法是利用已知尺寸的试块(或工件)作为反射体来调节探伤仪的时间轴，然后根据反射波出现在时间轴上的位置，确定缺陷的位置。 一、斜探头定位与直探头定位的区别 纵波探伤时定位比较简单，如探测100mm 厚的工件，可把底面回波调在10格，则每格代表工件中的声程(或垂直距离)为100/10=10(mm)。(因耦合层极薄，可忽略不计)。探伤时，若在6格出现缺陷波，则缺陷离工件表面的距离为6×10=60mm 。 横波探伤时的定位比较复杂(见图5–7所示)，与纵波探伤相比有三点区别： ① 超声波射到底面时无底面回波(故时间轴需在试块上预先调节)； ② 有机玻璃斜楔内一段声程 OO '(称斜探头本体声程)在中薄板焊缝探伤定位时不能忽略，必须加以考虑。 ③ 超声波的传播路线为O 'OAB(或 O 'OB)折线，定位时，必须得用三角公式进行计算。 二、斜探头探伤定位基本原理 焊缝探伤前，一般先进行斜探头入射点和折射角的测定，以及时间轴的调节。故入射点O 和折射角β是已知的，示波屏上扫描线每格所代表的距离(可以是水平距离、垂直距离或声程)也是可知的。这样，在直角三角形中，知道一只角、一条边、则其他两条边也可求出，故缺陷位置(缺陷离探头入射点的水平距离和深度)便可确定。 根据时间扫描线调节方法的不同，可分三种定位法： 1. 水平定位法 即时间扫描线与水平距离成相应的比例关系。 2. 垂直定位法 即时间扫描线与深度距离成相应的比例关系。 3. 声程定位法 即时间扫描线与声程距离成相应的比例关系。 一般板厚≤24mm 时，用水平定位法、板厚≥32mm 时用垂直定位法。时间轴的调节，其最大测定范围应在1S ～1.5S 之间(1S 为一个跨距的声程距离)。 三、焊缝超声波探伤定位的常用方法 多年来，不少厂矿企业中的检测人员根据自己产品的特点，经过不断摸索、反复实践，已总结出了好多简便、有效的定位方法，下面仅介绍几种常用的定位方法。 1. 计算法 计算法定位是应用得比较早的 图4–7 横波探伤定位示意图
焊缝超声波探伤的定位方法资料整理：无损检测资源网
超声波探伤定位的方法是利用已知尺寸的试块(或工件)作为反射体来调节探伤仪的时间轴，然后根据反射波出现在时间轴上的位置，确定缺陷的位置。 一、斜探头定位与直探头定位的区别 纵波探伤时定位比较简单，如探测100mm厚的工件，可把底面回波调在10格，无损检测资源网则每格代表工件中的声程(或垂直距离)为100/10=10(mm)。(因耦合层极薄，可忽略不计)。探伤时，若在6格出现缺陷波，则缺陷离工件表面的距离为6×10=60mm。横波探伤时的定位比较复杂(见图5–7所示)，与纵波探伤相比有三点区别： ①超声波射到底面时无底面回波(故时间轴需在试块上预先调节)； ②有机玻璃斜楔内一段声程OO (称斜探头本体声程)在中薄板焊缝探伤定位时不能忽略，必须加以考虑。 ③超声波的传播路线为O OAB(或O OB)折线，定位时，必须得用三角公式进行计算。 二、斜探头探伤定位基本原理 焊缝探伤前，一般先进行斜探头入射点和折射角的测定，以及时间轴的调节。故入射点O和折射角b是已知的，示波屏上扫描线每格所代表的距离(可以是水平距离、垂直距离或声程)也是可知的。这样，在直角三角形中，知道一只角、一条边、则其他两条边也可求出，故缺陷位置(缺陷离探头入射点的水平距离和深度)便可确定。
根据时间扫描线调节方法的不同，可分三种定位法： 1. 水平定位法 即时间扫描线与水平距离成相应的比例关系。 2. 垂直定位法 即时间扫描线与深度距离成相应的比例关系。 3. 声程定位法 即时间扫描线与声程距离成相应的比例关系。 一般板厚≤24mm时，用水平定位法、板厚≥32mm时用垂直定位法。时间轴的调节，其最大测定范围应在1S～1.5S之间(1S为一个跨距的声程距离)。 三、焊缝超声波探伤定位的常用方法 多年来，不少厂矿企业中的检测人员根据自己产品的特点，经过不断摸索、反复实践，已总结出了好多简便、有效的定位方法，下面仅介绍几种常用的定位方法。 用横孔试块比例调节时间轴时，由于A孔和B孔反射回波不会同时出现在示波屏上，所以需前后反复校验。 从以上介绍的几种不同定位方法来看，圆弧面试块比例法比较简便，故应重点掌握。要求能够在给定任何型式试块、任何探头

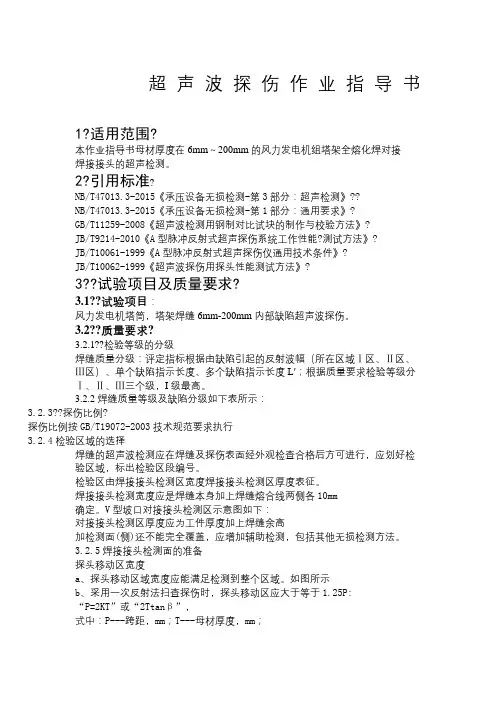

超声波探伤（焊缝）工艺 1 总则 1.1 本工艺适用于钢制锅炉压力容器的母材厚度为 6 ～120mm 的全焊透熔化焊焊缝及其等级评定。 1.2 本工艺不适用于铸钢及奥氏体钢焊缝, 外径小于159mm 的钢管对接焊缝, 内径小于或等于200mm 的管座角焊缝; 也不适用于外径小于250mm 或内外径之比小于80%的纵向对接焊缝。 1.3 依据标准：《蒸汽锅炉安全技术监察规程》（96版）、TSG R0004-2009《固定式压力容器安全技术监察规程》、TSG R7001-2004《压力容器定期检验规则》和第1、2、3号修改单、JB/T 4730-2005 《承压设备无损检测》。 1.4 人员资格: 焊缝超声检测人员必须持有质量技术监督部门颁发的具有相应项目的有效资格证书; 初级以上在中级的指导下可进行检测操作; 中级以上可出具检测报告。 1.5 焊缝超声检测原则上按本工艺进行, 特殊情况应由检测人员编制工艺, 经超声检验检测责任师和技术负责人审批后方可进行。国家新标准或规定下达后，应及时修订本工艺。 2 检测准备 2.1 检测人员首先应了解被检工件的材质、结构、曲率、厚度、焊接方法、焊缝种类、坡口形式、焊缝余高、表面状况、背面衬垫、沟槽等情况，绘制被检工件展开图。 2.2 检测面 2.2.1 一般采用一种K值探头, 母材厚度小于或等于46mm时, 应用一次反射波(即二次波)在焊缝的单面双侧进行检测; 母材厚度大于46mm时, 应用直射法(即一次波)在焊缝的双面双侧进行检测。 2.2.2 检测区域的宽度为焊缝及其两侧各相当于母材厚度30% 的一段区域且不小于10mm。 2.2.3 探头移动区的确定: 采用一次反射法时, 不小于0.75P(跨距P=2TKmm, T 为母材厚度, K为探头K值)。 2.2.4 清除探头移动区内的飞溅、油垢、锈蚀，并打磨露出金属光泽，必要时进行补焊修磨至平滑，经外观检验合格后方可检测。
焊缝超声波探伤检验规程 1 目的 指导本公司无损探伤人员工作，规范无损探伤的检验过程。 2 范围 本程序适用于公司钢结构产品制造（包括外包外协件）中的无损检验工作。 3 职责 3.1品保部探伤员Ⅰ、Ⅱ、Ⅲ级人员负责探伤工作的实施。 3.2品保部探伤员Ⅱ、Ⅲ级人员负责检验规程的编制、现场检测技术指导。 3.3品保部负责无损探伤的质量控制工作，对无损探伤中有争议的问题做出裁决。 3.4品保部负责自检报告的签发。 4 检验规程 4.1探伤准备工作 a) 距离一波幅曲线：利用RB-1或RB-2试块测试距离一波幅曲线，评定线、定量线和判废线满足GB11345-89标准中9.2.1的B级要求。 b) 探伤灵敏度：不低于评定线，扫查灵敏度在基准敏度上提高6dB。 c) 探伤时机：碳素结构钢应在焊缝冷却到环境温度，低合金结构钢应在完成焊接24小时后进行探伤；另外，探测要经过打磨，外观检验合格后进行探伤。 d) 探伤方式和扫查方式：探伤方式见：扫查方式有锯齿形扫查、前后、左右、环绕、转角扫查等几种方式。 e) 检查部位：检查部位根据GB50205-2001《钢结构工程施工质量验收规范》及设计文件、工艺文件。 f) 抽检率：当设计和合同未对抽检率做出规定时，按GB50205-2001《钢结构工程施工质量验收规范》表5.2.4，当设计和合同对抽检率做出规定时，按设计和合同执行。 4.2探伤方法 4.2.1平板对接焊缝 a) 探头选择 探头的K值选择如表1。
表1 探头的K值根据厚度不同按下表选择 图1 平板对接焊缝的超声波探伤 4.3.2 T型接头焊接的检验 按T型焊缝的特点及GB11345-89标准要求，选择以下三种探伤方式组合实施检验。 4.3.2.1焊缝内部缺陷检测 a) 探头选择见（表2） b) 根据不同检验等级要求选择探伤面，探伤面如图1所示。 表2 探头的K值根据腹板厚度不同按下表选择
焊缝超声波探伤操作步骤 一、 探头前沿长度的测量。 将探头放置在CSK —ⅠA 试块上，将入射点对准R100处，找出反射波达到最高时探头到R100端部的距离。然后用其所长100减去此段距离。此时所得的数据就是探头的前沿距离。按此方法连测三次，求出平均值。 二、 测量探头的K 值 利用CSK —ⅠA 试块上的φ50孔的反射角测出并用反三角函数计算出K 值。 将探头对准试块上φ50横孔，找到最高回波：则有K=tg β=（L+l-35）/30。 三、 扫描速度的调节 1、 水平调节法：将探头对准R50、R100，调节仪器使B1、B2分别对准不平刻度，此时计算出l 1 、l 2。 l 1，l 2将计算出的数据在示波屏上将B1和B2调至相对应的位置，此时水平距离扫描速度为1：1。 2、 深度调节法 利用CSK-ⅠA 试块调节，先计算R50、R100圆弧反射波B1、B2对应的纵深d1、d2： d 1，d 2B1、B2分别对准水平刻度值d1、d2。 如K=2时，经计算d1=、d2=。调节仪器使B1、B2分别对准和平共处，这时深度1：1就调节好了。
四、距离——波幅曲线的绘制 1、将探头置于CSK-ⅢA试块上，衰减48dB，调增益使深度为10mm的φ1×6孔的最高 回波达基准60%，记录此时的衰减器读数和孔深，然后分别探测其它不同深度的φ1×6孔，增益不动，调节衰减器将各孔的最高回波调至60%高，记下相应的dB值和孔深填入表中。 2、以孔深为横坐标，以分贝值为纵坐标，在坐标纸上描点绘出定量线、判废线和评定 线，标出Ⅰ区、Ⅱ区、Ⅲ区，并注明所用探头的频率、晶片尺寸和K值。 3、现以T=30mm举例说明 五、调节探伤灵敏度 调节探伤灵敏度时，探伤灵敏度不得低于评定线，一般以2倍的壁厚处所对应的评定线dB值，也就是说在工件60mm处评定线所对应的分贝值。如若还要考虑耦合补偿，补偿根据实际情况而定。 六、探测钢板
根部允许存在未焊透焊缝的超声探伤
根部允许存在未焊透焊缝的超声探伤 介绍允许存在根部未焊透坏缝的超声波探伤方法及判定基准。 焊缝超声波探伤的主要对象历来是全焊透型焊缝,其中包括有衬垫(或衬环)与无衬垫的各种形式的手工焊、半自动焊及自动焊焊成的各种结构件.这类焊缝的共同特点是要求一次成型(薄板)或多次焊接的焊接金属与基金属全部熔合为一体,合格焊缝内部不准有未焊透存在,未焊透是作为危害性缺陷存在于焊缝中,因而各国验收标准中多不允许其存在而采用探伤手段予以检出. 全焊透型焊缝的超声波探伤应用至今已有三十多年的应用历史与相当丰富的实践经验,当前已广泛地应用于各行各业,在用射线透照所难以检测的较大厚度(例如8o m m以上钢板)焊接件探伤中,发挥了重要的作用。然而,随着大型结构件产品种类的逐渐增多与焊接设计在多科领域内的不断扩展,允许存在未焊透而同时又要求有效焊接部位熔合良好的焊接结构件已日益增多,因此有效地检出允许存在根部未焊透焊缝中的焊缝缺陷,成为超声波探伤的新课题。 已有的观念一向认为,既然焊缝中允许有没焊透这类危害性较大的焊接缺陷,也就没必要要求检出其它缺陷了,因而也就不必进行探伤。事实表明,这里所要讨论的问题,完全是另外的一个概念,即要求检出焊缝中应该焊透那一部位的焊接缺陷。此即本文所要探讨的主题内容. 在接受国外订货的产品检验中,遇到了必须解决的这一课题,笔者有幸接触到有关国家产业界对有关问题提出的技术要求与验收标准,现结合工作中的实践与体会,介绍给关心此项检验技术的读者,以供参考。 2超探焊缝的结构特点 单面焊全焊透型与允许未焊透型对接与角接焊缝的基本结构形式如图1所示,产品检验中所遇到的焊接接头形式如图2所示。
焊缝检验方法: 1,外观检查.2,致密性试验和水压强度试验.3,焊缝射线照相.4,超声波探伤.5,磁力探伤.6,渗透探伤.关于返修规定:具体情况具体对待,总之要力争减少返修次数在厂房建设及设备安装中大量使用钢结构，钢结构的焊接质量十分重要，无损检测是保证钢结构焊接质量的重要方法。 无损检测的常规方法有直接用肉眼检查的宏观检验和用射线照相探伤、超声波探伤、磁粉探伤、渗透探伤、涡流探伤等仪器检测。肉眼宏观检测可以不使用任何仪器和设备，但肉眼不能穿透工件来检查工件内部缺陷，而射线照相等方法则可以通过各种各样的仪器或设备来进行检测，既可以检查肉眼不能检查的工件内部缺陷，也可以大大提高检测的准确性和可靠性。至于用什么方法来进行无损检测，这需根据工件的情况和检测的目的来确定。 那么什么又叫超声波呢？声波频率超过人耳听觉，频率比20千赫兹高的声波叫超声波。用于探伤的超声波，频率为0.4-25兆赫兹，其中用得最多的是1-5兆赫兹。利用声音来检测物体的好坏，这种方法早已被人们所采用。例如，用手拍拍西瓜听听是否熟了；医生敲敲病人的胸部，检验内脏是否正常；用手敲敲瓷碗，看看瓷碗是否坏了等等。但这些依靠人的听觉来判断声响的检测法，比声响法要客观和准确，而且也比较容易作出定量的表示。由于超声波探伤具有探测距离大，探伤装置体积小，重量轻，便于携带到现场探伤，检测速度快，而且探伤中只消耗耦合剂和磨损探头，总的检测费用较低等特点，目前建筑业市场主要采用此种方法进行检测。 下面介绍一下超声波探伤在实际工作中的应用。 接到探伤任务后，首先要了解图纸对焊接质量的技术要求。目前钢结构的验收标准是依据GB50205-95《钢结构工程施工及验收规范》来执行的。标准规定：对于图纸要求焊缝焊接质量等级为一级时评定等级为Ⅱ级时规范规定要求做100%超声波探伤；对于图纸要求焊缝焊接质量等级为二级时评定等级为Ⅲ级时规范规定要求做20%超声波探伤；对于图纸要求焊缝焊接质量等级为三级时不做超声波内部缺陷检查。 在此值得注意的是超声波探伤用于全熔透焊缝，其探伤比例按每条焊缝长度的百分数计算，并且不小于200mm。对于局部探伤的焊缝如果发现有不允许的缺陷时，应在该缺陷两端的延伸部位增加探伤长度，增加长度不应小于该焊缝长度的10%且不应小于200mm，当仍有不允许的缺陷时，应对该焊缝进行100%的探伤检查，其次应该清楚探伤时机，碳素结构钢应在焊缝冷却到环境温度后、低合金结构钢在焊接完成24小时以后方可进行焊缝探伤检验。另外还应该知道待测工件母材厚度、接头型式及坡口型式。截止到目前为止我在实际工作中接触到的要求探伤的绝大多数焊缝都是中板对接焊缝的接头型式，所以我下面主要就对焊缝探伤的操作做针对性的总结。一般地母材厚度在8-16mm之间，坡口型式有I型、单V型、X型等几种形式。在弄清楚以上这此东西后才可以进行探伤前的准备工作。 在每次探伤操作前都必须利用标准试块（CSK-IA、CSK-ⅢA）校准仪器的综合性能，校准面板曲线，以保证探伤结果的准确性。 1、探测面的修整：应清除焊接工作表面飞溅物、氧化皮、凹坑及锈蚀等，光洁度一般低于▽4。焊缝两侧探伤面的修整宽度一般为大于等于2KT+50mm，（K:探头K值，T：工件厚度）。一般的根据焊件母材选择K值为2.5探头。例如：待测工件母材厚度为10mm,那么就应在焊缝两侧各修磨100mm。 2、耦合剂的选择应考虑到粘度、流动性、附着力、对工件表面无腐蚀、易清洗，而且经济，综合以上因素选择浆糊作为耦合剂。 3、由于母材厚度较薄因此探测方向采用单面双侧进行。
管道对接焊缝的超声波检测 摘要:针对工艺管道对接焊缝的特点,对焊接方法、焊接位置及易产生的缺陷进行了分析由于工艺管道对接焊缝壁厚范围大,多是直管与直管、直管与弯头、法兰、阀门等管件对接,采用单面焊接双面成型工艺,这种特殊结构型式和焊接工艺,使超声波检测只能进行单面双侧扫查或单面单侧扫查"为了提高缺陷的检出率,对不同规格!不同结构的焊缝在选择扫查面、探头数量、探头型号和探头尺寸时应有针对性"根部缺陷的判定对仪器扫描线调节精度提出了较高要求,对典型缺陷的回波特征进行了分析"通过以上分析和采取的措施,能有效提高工艺管道对接焊缝超声波检测的质量。 石化装置工艺管道对接焊缝超声波检测具有一定的难度"早期的模拟超声波探伤仪由于定位精度不高,对于根部缺陷的识别和判定存在较大难度,每次更换不同角度的探头后时间基线都要重新调节,非常不便,这为在工艺管道对接焊缝领域推广超声波检测技术造成了很大的困难"近些年,超声波检测灵敏测设备发生了巨大改变,且更新很快,数字式探伤仪代替了模拟仪"数字式探伤仪较原先使用的模拟式超声波探伤仪具有显著的优点"首先,其定位精度高,定位精度可达0.1mm,为管道焊缝根部信号的判定提供了可靠依据;第二,可存储多种探头参 数及其距离一波幅曲线,为现场采用多种角度的探头进行检测提供了方便,提高了不同角度缺陷的检度,也可方便地变换探头(角度),为辨识真、伪信号提供了方便;第三,可以存储动态波形和缺陷包络线,并可作为电子文件存档备查"数字式超声波探的难题"。 笔者推荐管道焊缝探伤采用数字式超声波探伤仪。通过专业培训和严格考核,可以筛选出合格的管道对接焊缝超声波检测人员,完全能保证管道焊缝的超声波检测质量。 通过对超声波检测方法、扫查面、探头数量、探头型号和探头尺寸的控制、以及理论 分析和实际验证, 表明超声波检测能有效保证管道焊缝的检测质量。 超声波检测操作灵活方便,对厚壁管道检测灵敏度和检测效率均高于射线检测,成本低于射线检测,且对人体无害,是一种科学!环保的检测方法。 1 管道对接焊缝与容器对接焊缝的不同点 管道对接焊缝较容器对接焊缝从焊接工艺、结构型式!主要缺陷产生的部位、缺陷信号判别、探头扫查面、探头折射角度的选择以及祸合面曲率等都有较大区别"因此从事管道对接焊缝超声波检测的人员必须对比有一定的了解"表1 是管道对接焊缝与容器对接焊缝超声波检测不同点的比较。
任务焊缝超声探伤
任务焊缝超声探伤 超声波检测（Ultrasonic Testing，简称UT）是应用最广泛的无损检测方法之一，超声波检测方法是利用进入被检的超声波对材料表面及内部缺陷进行检测。在工业生产中，超声波检测主要表现为超声波探伤，主要用于检查金属材料和部分非金属材料的内部缺陷，如焊缝中的气孔、裂纹、夹渣等；在民用医学上，医院里应用“B超”检查内脏或器官病变等。 超声波探伤具有灵敏度高、设备轻巧、操作方便、检测速度快、成本低且对人无害等优点，但也存在缺陷定性与定量困难的缺点。 【学习目标】 知识目标： 1）了解超声探伤的原理及应用； 2）了解常用超声探伤设备和器材的性能特点； 3）掌握超声探伤的相关知识和条件。 技能目标： 1）会按超声探伤标准要求进行探伤过程基本操作； 2）能够正确识别出缺陷； 3）能够按照格式要求填写超声探伤检验报告。 【任务描述】
【实践操作】 一、超声探伤过程 超声探伤的操作步骤较多，探伤时各步骤都应给予足够的重视，在探伤前应根据被检工件认真编写超声探伤工艺卡，并在探伤过程中严格按工艺卡的要求操作。 （一）超声探伤工艺卡
超声探伤工艺卡应包括被检工件的原始原始数据、超声探伤的方法、部位、标准、技术要求等，见表3-3。 表3—3 超声探伤工艺卡 工艺卡编号：共页第页
（二）超声探伤操作步骤 现以对接焊缝为例介绍探伤时的具体的操作步骤和方法，其它接头的探伤也可以借鉴。 1．确定检验区宽度和探头移动区 检验区宽度应是焊缝宽度加上焊缝两侧相当于母材厚度30％的一段区域，这个区域最小为5mm，最大为10mm，探伤时，探头必须在探伤面上做前后左右的移动扫查，且应有一定的移动区宽度，以保证声束能扫查到整个焊缝截面。移动区宽度因采用的探伤方法不同也有差别。如图3—1所示。 直射法探伤时，移动区宽度L﹥0.75P；一次反射法时，移动区宽度L﹥1.25P 式中 P—跨距（mm）。 去除余高的焊缝，应该将余高打磨到与邻近母材平齐，保留余高的焊缝，如果焊缝表面有咬边、较大的隆起和凹陷等也要进行的适当的修磨，并作圆滑的过渡以免影响检测结果的评定。
焊缝超声波检测报告（首页） 报告编号: JQJC—2015QSUT-1-001 工件工程名称：南宁市青山大桥主塔钢锚梁 委托单位：中铁九桥工程有限公司 材质：Q370qE 焊接方法：埋弧自动焊、气保焊工件厚度： 32mm 坡口型式：V X 工件状态：打磨 器材及参数仪器型号：hs610e检测方法：直射法、一次反射法 探头规格： 2.5P13*13K2.5 2.5P13*13K2 试块型号：CSK-lA、RB-1、RB-2 探测面：单面双侧耦合补偿：3dB 耦合剂：工业浆糊扫查灵敏度：DAC-20dB 扫描调节：深度 1:1 检测环境影响：无电磁、噪声及振动干 扰 检测时机：焊后24小时 技术要求检测标准：GB11345-15 合格级别：B级Ⅰ级要求检测比例： 100 % 实际检测比例： 100 % 有关 说明 检测位置情况详见焊缝超声波检测检测报告（附页） 结论：对下述部位进行UT检测，符合GB11345-89 标准 B级Ⅰ级验收要求； 评定合格。 授权签发人：审核人：检测人： 签发日期：2015年11月08日
焊缝超声波检测报告（附页） 序号工件 编号 零部件 编号 焊缝编 号 缺陷 位置 （mm） 深度 （mm） 测长 （mm） 波幅 SL± dB 评定 备 注 1 MX8Z S3Z MR1-1 -- -- -- -- -- 合格 2 MR1-2 -- -- -- -- -- 合格 3 MR2-1 -- -- -- -- -- 合格 4 MR2-2 -- -- -- -- -- 合格 5 MR2-3 -- -- -- -- -- 合格 6 MR2-4 -- -- -- -- -- 合格 7 MR3-1 -- -- -- -- -- 合格 8 MR3-2 -- -- -- -- -- 合格 9 R1-1 -- -- -- -- -- 合格 10 R1-2 -- -- -- -- -- 合格 11 R1-3 -- -- -- -- -- 合格 12 R1-4 -- -- -- -- -- 合格 13 S2Z MR1-1 -- -- -- -- -- 合格 14 MR1-2 -- -- -- -- -- 合格 15 MR2-1 -- -- -- -- -- 合格 16 MR2-2 -- -- -- -- -- 合格 17 MR2-3 -- -- -- -- -- 合格 18 MR2-4 -- -- -- -- -- 合格 19 MR3-1 -- -- -- -- -- 合格 20 MR3-2 -- -- -- -- -- 合格 21 R1-1 500 7-16 900-400 +3 -- 合格 22 R1-2 -- -- -- -- -- 合格 23 R1-3 -- -- -- -- -- 合格 24 R1-4 -- -- -- -- -- 合格 25 M3aZ MR1-1 -- -- -- -- -- 合格 26 MR1-2 150 18-26 300-150 +4 -- 合格 27 MR2-1 -- -- -- -- -- 合格 28 MR2-2 -- -- -- -- -- 合格
编号被测工件厚度选择探头和斜率14—5mm6×6 K3 不锈钢： 1.25MHz 铸铁： 0.5— 2.5 MHz 普通钢：5MHz 26—8mm8×8 K3 39—10mm9×9 K3 411—12mm9×9 K 2.5 513—16 mm9×9 K2 617—25 mm13×13 K2 726—30 mm13×13 K 2.5 831—46 mm13×13 K 1.5 947—120 mm13×13( K2—K1) 10121—400 mm18×18 ( K2—K1)
20×20 ( K2—K1) 超声波探伤在无损检测焊接质量中的作用 焊缝检验方法: 1,外观检查. 2,致密性试验和水压强度试验. 3,焊缝射线照相. 4,超声波探伤. 5,磁力探伤. 6,渗透探伤.关于返修规定: 具体情况具体对待,总之要力争减少返修次数在厂房建设及设备安装中大量使用钢结构，钢结构的焊接质量十分重要，无损检测是保证钢结构焊接质量的重要方法。 无损检测的常规方法有直接用肉眼检查的宏观检验和用射线照相探伤、超声波探伤、磁粉探伤、渗透探伤、涡流探伤等仪器检测。肉眼宏观检测可以不使用任何仪器和设备，但肉眼不能穿透工件来检查工件内部缺陷，而射线照相等方法则可以通过各种各样的仪器或设备来进行检测，既可以检查肉眼不能检查的工件内部缺陷，也可以大大提高检测的准确性和可靠性。 至于用什么方法来进行无损检测，这需根据工件的情况和检测的目的来确定。 那么什么又叫超声波呢？声波频率超过人耳听觉，频率比20千赫兹高的声波叫超声波。用于探伤的超声波，频率为 0.4-25兆赫兹，其中用得最多的是1-5兆赫兹。利用声音来检测物体的好坏，这种方法早已被人们所采用。例如，用手拍拍西瓜听听是否熟了；医生敲敲病人的胸部，检验内脏是否正常；用手敲敲瓷碗，看看瓷碗是否坏了等等。但这些依靠人的听觉来判断声响的检测法，比声响法要客观和准确，而且也比
焊缝手动超声波探伤 锅炉压力容器与各种钢结构主要采用焊接方法制造。射线探伤与超声波探伤就是对焊缝进行无损检测得主要方法。对于焊缝中得裂纹、未熔合等面状危害性缺陷,超声波比射线有更高得检出率。随着现代科技快速发展,技术进步。超声仪器数字化,探头品种类型增加,使得超声波检测工艺可以更加完善,检测技术更为成熟。但众所周知:超声波探伤中人为因素对检测结果影响甚大;工艺性强;故此对超声波检测人员得素质要求高。检测人员不仅要具备熟练得超声波探伤技术,还应了解有关得焊接基本知识;如焊接接头形式、坡口形式、焊接方法与可能产生得缺陷方向、性质等。针对不同得检测对象制定相应得探伤工艺,选用合适得探伤方法,从而获得正确得检测结果。 射线检测局限性: 1.辐射影响,在检测场地附近,防护不当会对人体造成伤害。 2.受穿透力等局限影响,对厚截面及厚度变化大得被检物检测效果不好、 3.面状缺陷受方向影响检出率低。 4.不能提供缺陷得深度信息。 5.需接近被检物体得两面、 6.检测周期长,结果反馈慢。设备较超声笨重。成本高。 常规超声波检测不存在对人体得危害,它能提供缺陷得深度信息与检出射线照相容易疏漏得垂直于射线入射方向得面积型缺陷、能即时出结果;与射线检测互补、 超声检测局限性: 1.由于操作者操作误差导致检测结果得差异。 2.对操作者得主观因素(能力、经验、状态)要求很高。 3.定性困难。 4.无直接见证记录(有些自动化扫查装置可作永久性记录)。 5.对小得(但有可能超标得缺陷)不连续性重复检测结果得可能性小。 6.对粗糙、形状不规则、小而薄及不均质得零件难以检查。 7.需使用耦合剂使波能量在换能器与被检工件之间有效传播。
焊缝超声波探伤工艺规程 1.1 适用范围 1.1.1 本规程规定适用于A型脉冲反射式超声波探伤仪进行的板状对接焊缝缺陷和钢板缺陷的超声检测、等级评定与超声测厚。 1.1.2 本规程不适用于管径小于159mm的钢管对接焊缝、内径小于或等于200mm的管座角焊缝超声波检测和外径小于250mm或内外径之比小于80%的纵向焊缝的超声检测。 1.2 工件表面要求 1.2.1 超声检测区域应经外观检查合格，并清除探头移动区内的飞溅、锈蚀、油垢、油漆和其它污物。 1.2.2 探头移动区内的凹坑应补焊后打磨平滑，其表面粗糙度应符合检测要求（不大于6.3μm），以保证良好的声学接触。 1.3 检测时机 1.1.1 超声波检测应在焊接24小时后进行。 1.4 仪器和探头 1.4.1 仪器和探头的组合灵敏度，在达到所检测工件最大声程处的探伤灵敏度时，有效灵敏度余量至少应有10dB以上。 1.4.2 检测仪应配备衰减器或增益控制器，其精度为任意相邻12dB的误差小于±1dB。
1.4.3 频率为5 MHz的探头，其占宽不得小于10mm。 1.4.4 频率为 2.5 MHz的探头，其占宽不得大于20mm。1.4.5 直探头的远场分辨力应大于或等于30dB，斜探头的远扬分辨力应大于或等于6dB。 1.4.6 单斜探头声束轴线水平偏离角应大于2°，探头主声束垂直方向的偏离，不应有明显的双峰。 1.4.7 仪器和探头及系统性能的测试应符合ZBJ04001的规定方法进行测试。 1.5 检测方法 1.5.1 检测时应采用机油、浆糊、甘油和水等透声性好且不损伤检测表面的耦合剂。 1.5.2检测时应扫查工件的整个被检区域，探头的每次扫查复盖率应大于探头直径的15%。 1.5.3 检测时探头的扫查速度不应超过150mm/s，相邻两次探头移动间隔保证至少有探头宽度10%的重叠。 1.5.4 检测时扫查灵敏度至少应比基准灵敏度高6dB。 1.5.5 检测纵向缺陷应进行锯齿形扫查。 1.5.6 检测横向缺陷应进行平行和斜平行扫查。 1.5.7 为确定缺陷的位置、方向和形状，观察缺陷动态波形和区分缺陷信号或伪缺陷信号，可采用前后、左右、转角、环绕等四种基本扫查方式。 1.6 校准
焊缝超声波探伤报告 平煤集团机电安装处 年月日 焊缝超声波探伤报告 报告编号: 报告日期 2006年10月11日产品名称:首山一矿副井井架安装工程(组装) 令号: 工件名称:斜架工件编号:G101T-G102连接材料:Q235B 厚度:14 mm 焊缝种类:?平板 ?环缝 ?纵缝 ?T型 ?管座焊接方法:手电弧焊接焊缝数量:4条探伤面:平面、打磨检验范围:100% 焊缝种类:?修整 ?扎制 ?机加 检验规程:GB50205-2001 检测标准:GB/T11345-1989 探伤时机:?焊后 ?热处理后 ?水压实验后 ?打磨后 仪器型号:SMART-220超声仪耦合剂:?机油 ?甘油 ?浆糊探伤方式:?垂直 ?斜角 ?单探头 ?双探头 ?串列探头 扫描细节:?深度 ?水平 ?声程比例:1:1 试块:CSK-IIIA 探伤部位示意图: 见附图 探焊缝检验一次返修此条焊缝说明: 显示情况伤编号长度缺陷编号 评定等级 N1:无应记录缺陷结R1:有应记录缺陷1# 800×2 I ?N1 ?R1 ?U1 果U1:有应返修缺陷2# 1050×2 II ?N1 ?R1 ?U1 及 返 修 情 况检验焊缝总长: 4228 mm，一次返修总长 mm。
备注: 结论: ?合格 ?不合格检验人姓名: 证书编号:114-0049 级别:UT-II 审核人 姓名: 焊缝超声波探伤报告 报告编号: 报告日期 2006年10月11日产品名称:首山一矿副井井架安装工程(组装) 令号: 工件名称:斜架工件编号:G101H-G102连接材料:Q235B 厚度:14 mm 焊缝种类:?平板 ?环缝 ?纵缝 ?T型 ?管座焊接方法:手电弧焊接焊缝数量:4条探伤面:平面、打磨检验范围:100% 焊缝种类:?修整 ?扎制 ?机加 检验规程:GB50205-2001 检测标准:GB/T11345-1989 探伤时机:?焊后 ?热处理后 ?水压实验后 ?打磨后 仪器型号:SMART-220超声仪耦合剂:?机油 ?甘油 ?浆糊探伤方式:?垂直 ?斜角 ?单探头 ?双探头 ?串列探头 扫描细节:?深度 ?水平 ?声程比例:1:1 试块:CSK-IIIA 探伤部位示意图: 见附图 探焊缝检验一次返修此条焊缝说明: 显示情况伤编号长度缺陷编号 评定等级 N1:无应记录缺陷结R1:有应记录缺陷1# 800×2 I ?N1 ?R1 ?U1 果U1:有应返修缺陷2# 1050×2 350mm II ?N1 ?R1 ?U1 及 返 修 情 况检验焊缝总长: 4228 mm，一次返修总长 350 mm。 备注:
