无损检测技术中的渗透检测方法详解

中国特种设备无损检测技术教材渗透检测技术无损检测技术是指在不破坏材料或结构完整性的前提下，通过对材料或结构进行各种物理、化学、力学等方法的检测和分析，从而获取其中可能存在的缺陷、强度、疲劳等问题的技术。

特种设备无损检测技术是一种专门应用于特种设备的无损检测技术，其主要目的是保障特种设备的安全运行。

渗透检测技术是特种设备无损检测技术的一种常用方法，其原理是利用液体渗透性及表面张力的作用，借助于液体在缺陷表面渗透，通过特殊的显色材料对渗透液进行着色，发现缺陷的方法。

渗透检测技术适用于金属、陶瓷、搪瓷、塑料、复合材料和非金属材料的表面和近表面缺陷检测。

渗透检测技术具有以下几个优点。

首先，它可以探测到非常小的缺陷，通常可以检测到的缺陷大小为0.01mm左右。

其次，渗透检测技术能够适用于各种形状、大小和材料的特种设备，具有较好的适应性。

再次，渗透检测技术检测结果直观，一目了然，可以直接通过肉眼观察即可获取结果。

最后，渗透检测技术操作简便，成本较低，不需要昂贵的设备和复杂的操作流程。

在特种设备无损检测中，渗透检测技术主要应用于以下几个方面。

首先，渗透检测技术可以用于检测特种设备的焊接接头和连接处的缺陷，如焊缝、接头处的裂纹、夹杂物等，以确保其强度和完整性。

其次，渗透检测技术可以用于检测特种设备的表面裂纹、孔洞、气孔等缺陷，以防止介质泄漏和设备事故的发生。

再次，渗透检测技术可以用于检测特种设备的疲劳损伤，如金属材料的表面裂纹、应力腐蚀开裂等，以预防设备的寿命和性能降低。

最后，渗透检测技术还可以用于特种设备的质量控制和质量检验，以保证其生产过程和成品的质量。

在进行渗透检测技术时，需要准备一些必要的设备和材料。

首先，需要准备渗透液，通常有水溶性渗透液、乳状渗透液和荧光渗透液等。

其次，需要准备表面清洁剂，用于清洁被检测材料表面的油污、灰尘等杂质。

再次，需要准备显色剂，用于着色渗透液，以便发现缺陷的位置和形态。

最后，需要准备洗涤剂和清洗剂，用于清洗渗透液和显色剂，以及被检测材料表面的残留物和污染物。

感谢百度文库让我们在这里与你相见，您的下载就是我们最大的动力。

简述渗透探伤的步骤和检验标准
一、渗透探伤的步骤
渗透探伤听起来好像很神秘，但其实就像给零件做个超级细致的体检呢。

探伤之前得先把被检测的零件表面给处理干净，要像擦自己心爱的小镜子一样，不能有油啊、锈啊这些脏东西，不然探伤的时候就会出错。

表面清理干净后，就可以涂上渗透剂啦。

这个渗透剂就像一群小小的侦察兵，会钻进零件表面那些可能存在缺陷的小缝隙里。

要让渗透剂在零件表面停留一会儿，这个时间得把握好，就像烤蛋糕时把握烘焙时间一样，不能太短也不能太长，这样侦察兵们才能更好地完成任务。

然后呢，要把零件表面多余的渗透剂去除掉，这一步可不能马虎，就像擦桌子不能留水渍一样。

去除之后就可以涂上显像剂啦，这时候如果零件表面有缺陷，之前钻进缝隙里的渗透剂就会被显像剂给“揪”出来，在零件表面显示出缺陷的形状和位置。

二、渗透探伤的检验标准
检验的时候要看显示出来的缺陷痕迹是不是清晰、完整。

如果痕迹模模糊糊的，那就可能不太靠谱。

而且缺陷的大小、形状、分布这些情况都要仔细观察和记录。

一般来说，不同的行业、不同的零件类型可能会有不同的标准。

比如说在航空航天领域，对于零件的探伤标准就会特别严格，一点点小缺陷可能都不行，就像选拔航天员一样严格。

而在一些普通工业领域，可能会有相对宽松一点的标准，但也得保证零件能正常工作。

概括性来讲，渗透探伤的检验标准就是要确保检测出来的结果准确、可靠，这样才能保证使用这些零件的设备或者工程的安全和质量。

第 1 页共 1 页。

我国特种设备无损检测技术教材渗透检测技术一、引言无损检测技术是指在不损坏被检测物体的前提下，利用特定的方法和工具对被检测物体的内部和表面进行检测、评定和诊断的一种技术。

在特种设备领域，无损检测技术发挥着重要的作用。

而在无损检测技术中，渗透检测技术是一种常用且重要的技术手段。

本文将对我国特种设备无损检测技术教材中的渗透检测技术进行介绍和讨论。

二、渗透检测技术概述渗透检测技术是一种常用的表面缺陷检测方法，其原理是利用液体渗透到被检测物体表面的缺陷处，并添加显色剂，通过观察显色剂的扩散和渗透情况来确定缺陷的位置和大小。

渗透检测技术主要适用于金属材料、塑料、陶瓷、复合材料等物体的表面缺陷检测，其优点是检测灵敏度高、操作简便、成本低廉，因此被广泛应用于各种特种设备的无损检测中。

三、渗透检测技术的步骤渗透检测技术主要包括表面处理、涂覆渗透剂、渗透时间、洗净表面、显色和评定等步骤。

1. 表面处理：首先要对被检测物体的表面进行清洁和粗糙化处理，以保证渗透剂能够充分渗透到缺陷处，提高检测的准确性和可靠性。

2. 涂覆渗透剂：将渗透剂均匀地涂覆在被检测物体表面，确保渗透剂能够覆盖到整个被检测表面，并且能够进入到表面缺陷中。

3. 渗透时间：根据被检测物体的材料、表面状态和缺陷情况，设定合适的渗透时间，保证渗透剂能够充分渗透到缺陷处。

4. 洗净表面：在渗透剂渗透一定时间后，将表面多余的渗透剂擦拭干净，以准备进行显色处理。

5. 显色：在洗净表面后，添加显色剂，观察显色剂在表面缺陷处的扩散情况，以确定缺陷的位置和大小。

6. 评定：根据显色剂在表面扩散的情况和缺陷的特征，对缺陷进行评定和分类。

四、渗透检测技术的应用领域渗透检测技术主要应用于航空航天、船舶海洋、石化炼化、锅炉压力容器、制药生物、轨道交通、核电通信、军工装备等特种设备和行业中。

其中，在航空航天领域，渗透检测技术被广泛应用于飞机发动机叶片、飞机机身、飞机螺钉等部件的表面缺陷检测；在船舶海洋领域，渗透检测技术被用于船体、船舶设备、海洋评台等的缺陷检测和评定。

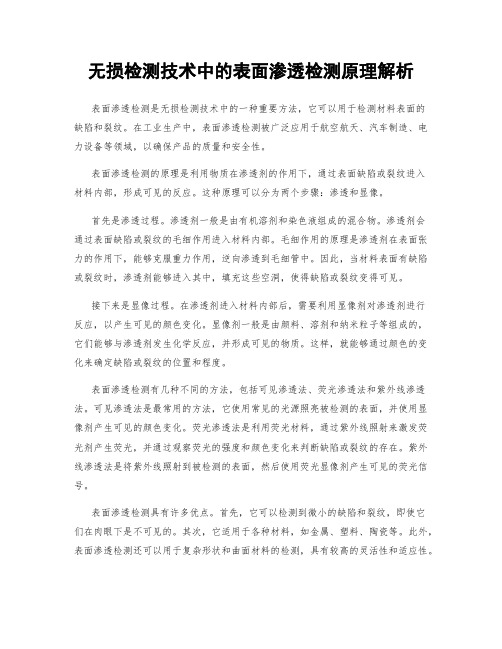

无损检测技术中的表面渗透检测原理解析表面渗透检测是无损检测技术中的一种重要方法，它可以用于检测材料表面的缺陷和裂纹。

在工业生产中，表面渗透检测被广泛应用于航空航天、汽车制造、电力设备等领域，以确保产品的质量和安全性。

表面渗透检测的原理是利用物质在渗透剂的作用下，通过表面缺陷或裂纹进入材料内部，形成可见的反应。

这种原理可以分为两个步骤：渗透和显像。

首先是渗透过程。

渗透剂一般是由有机溶剂和染色液组成的混合物。

渗透剂会通过表面缺陷或裂纹的毛细作用进入材料内部。

毛细作用的原理是渗透剂在表面张力的作用下，能够克服重力作用，逆向渗透到毛细管中。

因此，当材料表面有缺陷或裂纹时，渗透剂能够进入其中，填充这些空洞，使得缺陷或裂纹变得可见。

接下来是显像过程。

在渗透剂进入材料内部后，需要利用显像剂对渗透剂进行反应，以产生可见的颜色变化。

显像剂一般是由颜料、溶剂和纳米粒子等组成的，它们能够与渗透剂发生化学反应，并形成可见的物质。

这样，就能够通过颜色的变化来确定缺陷或裂纹的位置和程度。

表面渗透检测有几种不同的方法，包括可见渗透法、荧光渗透法和紫外线渗透法。

可见渗透法是最常用的方法，它使用常见的光源照亮被检测的表面，并使用显像剂产生可见的颜色变化。

荧光渗透法是利用荧光材料，通过紫外线照射来激发荧光剂产生荧光，并通过观察荧光的强度和颜色变化来判断缺陷或裂纹的存在。

紫外线渗透法是将紫外线照射到被检测的表面，然后使用荧光显像剂产生可见的荧光信号。

表面渗透检测具有许多优点。

首先，它可以检测到微小的缺陷和裂纹，即使它们在肉眼下是不可见的。

其次，它适用于各种材料，如金属、塑料、陶瓷等。

此外，表面渗透检测还可以用于复杂形状和曲面材料的检测，具有较高的灵活性和适应性。

然而，表面渗透检测也有一些限制。

首先，它只适用于开放表面的材料，对于密封或非开放表面的材料，无法有效地进行检测。

其次，表面渗透检测是一种相对较慢的方法，需要耗费一定的时间进行处理和显像。

无损检测渗透检测相关知识点一、知识概述《无损检测渗透检测》①基本定义：无损检测渗透检测呢，就是一门用来检查零件表面或者近表面有没有开口缺陷的技术。

简单说啊，就像是给零件表面洗个特殊的“澡”，如果有裂缝之类的开口地方，洗这个“澡”的液体就能钻进去，然后我们再让它显示出来，就发现缺陷了。

②重要程度：在无损检测这个学科里，它可占据重要的一席之地。

很多精密仪器或者关键部件，要是从内部检测可能会损坏它们，渗透检测正好可以只检查表面的状况，保障这些设备的质量和安全。

比如说飞机的机翼表面要是有小裂缝，那通过渗透检测就能找出来，不然就可能出大事故啦。

③前置知识：要有点材料知识作为基础哦，像原材料的一些特性，包括对各种材料表面状况的基本了解。

再就是对一些基本化学知识的掌握，因为渗透检测会用到化学试剂。

按我的经验，如果不懂材料的基本表面张力之类的知识，理解这个渗透检测就会有点吃力。

④应用价值：在实际应用场景可太多了。

像汽车制造行业，检测汽车发动机的一些金属部件呀，确保没有表面缺陷，这样汽车运行的时候才安全可靠。

再比如在一些管道运输行业，检测管道表面是否有开口缺陷，不然管道破了漏油漏水就麻烦了。

二、知识体系①知识图谱：在无损检测这整个学科里啊，渗透检测就像是检测表面问题的一个专门小分支。

它和其他检测方法，比如超声检测、射线检测等一起，共同构成了无损检测这个大家族，但是它自己专门负责查看表面和近表面开口缺陷这一摊事儿。

②关联知识：和材料科学联系紧密呢，因为渗透检测是针对材料表面做的检测。

还有化学知识，毕竟那些检测试剂都是化学制品。

在实际操作里，也跟一些测量工具的使用知识相关联。

就比如说，你可能需要用显微镜之类的工具查看渗透后的痕迹，这就需要对放大镜和显微镜这种观察工具的使用有所了解。

③重难点分析：重点呢就是要对渗透剂、清洗剂、显像剂这些试剂的特性和使用顺序有清晰的把握。

难点就在于准确判断显示的痕迹是不是真的缺陷，而不是一些误检的东西。

使用无损检测技术进行液体渗透测试的操作方法与技巧无损检测技术是一种可以检测材料内部缺陷和表面缺陷的非破坏性测试方法。

在工业领域，液体渗透测试是一种常见的无损检测方法，用于检测金属和非金属材料表面的缺陷，如裂纹、疲劳、焊接缺陷等。

本文将介绍液体渗透测试的操作方法与技巧，帮助读者更好地应用这一技术。

液体渗透测试的操作流程如下：1. 准备工作：首先，确保要检测的材料表面干净、干燥，因为任何污垢或液体残留都可能影响测试结果。

同时，确认测试环境的光线不会对测试结果产生干扰。

选择合适的液体渗透剂和显像剂，根据材料类型和缺陷情况确定测试参数。

2. 清洁表面：将材料表面进行清洁，可使用溶剂或除油剂去除污垢和表面涂层。

对于不易清洁的毛刺或粗糙表面，可以采用机械方法（如打磨、抛光）进行处理，以确保渗透剂能够充分进入缺陷。

3. 涂覆渗透剂：使用刷子、喷枪或浸泡等方法将液体渗透剂均匀地涂覆在材料表面上，并确保涂层厚度符合要求。

渗透剂的适用时间取决于材料类型和要检测的缺陷大小，一般为10至60分钟。

4. 渗透时间：在渗透剂适用时间内，让渗透剂渗入材料表面的缺陷中。

这个过程称为渗透时间，通常为15至60分钟。

确保测试环境的温度和湿度稳定，以确保渗透剂的渗透效果。

5. 渗透剂移除：渗透时间结束后，使用温水、压缩空气或溶剂逐步地将表面上的渗透剂彻底清除。

清洁材料表面是十分重要的，因为残留的渗透剂可能导致误判或对材料性能造成影响。

6. 应用显像剂：将显像剂涂覆在已经清洁干净的材料表面上，显像剂将填充渗透剂残留在缺陷中的空隙。

根据显像剂的类型，可使用喷枪、刷子或浸泡等方式施工。

显像剂的适用时间一般为10至30分钟。

7. 清洗和评估：在显像剂适用时间结束后，使用温水或溶剂将表面上的显像剂进行彻底清洗。

然后，使用适当的照明装置（如紫外线灯）对材料进行观察，并评估缺陷的类型、大小和位置。

在使用液体渗透测试时，需要注意以下几点技巧：1. 阅读说明书：每种液体渗透剂和显像剂都有其特定的应用规范和操作要求，阅读并理解说明书对于正确使用这些剂液非常重要。
