五大常规无损检测技术之一：渗透检测(PT)的原理和特点

PT渗透检测的原理及应用1. 什么是PT渗透检测？PT渗透测试（Penetration Testing），又称渗透检测，是指通过模拟黑客攻击的方式来评估系统、网络或应用程序的安全性，发现潜在的漏洞并提出修复建议的过程。

2. PT渗透检测的原理PT渗透检测通常遵循以下原理：2.1 信息收集在渗透测试之前，渗透测试人员需要收集尽可能多的信息，包括目标系统的IP地址、域名、网络拓扑结构、应用程序版本等。

这些信息可以作为渗透测试的基础。

2.2 安全漏洞分析渗透测试人员会分析目标系统的安全配置，包括操作系统、网络设备、应用程序等。

通过分析这些系统的配置，可以发现其中存在的潜在漏洞。

2.3 漏洞利用渗透测试人员会尝试利用已知的漏洞来攻击目标系统。

他们可以使用专门设计的工具或脚本，从而获取系统的访问权限。

通过利用漏洞，渗透测试人员可以模拟黑客攻击的行为，评估系统的安全性。

2.4 出具报告在完成渗透测试后，渗透测试人员会编写渗透测试报告。

报告中详细描述了发现的安全漏洞、攻击的方法以及建议的修复措施。

这个报告可以帮助系统管理员改善系统的安全性。

3. PT渗透检测的应用3.1 改善系统安全PT渗透检测可以帮助企业发现系统中的安全漏洞，及时采取措施进行修复，从而提高系统的安全性。

通过渗透测试，企业可以了解自身系统的安全状况，针对性地改善和加强系统的安全配置。

3.2 防范黑客攻击通过模拟黑客攻击的方式进行PT渗透检测，企业可以提前发现并修复潜在的漏洞。

这样可以大大减少黑客攻击的成功率，有效保护企业的数据和系统安全。

3.3 符合法规要求许多行业对数据的保护提出了严格的要求。

通过进行PT渗透检测，企业可以确保其系统符合相关法规的要求。

这也是企业防范被罚款或处罚的重要手段。

3.4 提升客户信任度通过进行PT渗透检测，并公开检测结果，企业可以向客户展示其对于系统安全的重视程度。

这样做不仅可以提升客户对企业的信任度，还可以吸引更多的客户与合作伙伴。

五大常规探伤方法概述及其特点工业无损探伤的方法很多，目前国内外最常用的探伤方法有五种，即人们常称的五大常规探伤方法。

本文将首先介绍五大常规探伤方法及其特点，并结合汽车维修中的特定条件和需求，选出更适合于汽车维修的探伤方法。

一、五大常规探伤方法概述五大常规方法是指射线探伤法、超声波探伤法、磁粉探伤法、涡流探伤法和渗透探伤法。

1、射线探伤方法射线探伤是利用射线的穿透性和直线性来探伤的方法。

这些射线虽然不会像可见光那样凭肉眼就能直接察知，但它可使照相底片感光，也可用特殊的接收器来接收。

常用于探伤的射线有x光和同位素发出的γ射线，分别称为x光探伤和γ射线探伤。

当这些射线穿过物质时，该物质的密度越大，射线强度减弱得越多，即射线能穿透过该物质的强度就越校此时，若用照相底片接收，则底片的感光量就小；若用仪器来接收，获得的信号就弱。

因此，用射线来照射待探伤的零部件时，若其内部有气孔、夹渣等缺陷，射线穿过有缺陷的路径比没有缺陷的路径所透过的物质密度要小得多，其强度就减弱得少些，即透过的强度就大些，若用底片接收，则感光量就大些，就可以从底片上反映出缺陷垂直于射线方向的平面投影；若用其它接收器也同样可以用仪表来反映缺陷垂直于射线方向的平面投影和射线的透过量。

由此可见，一般情况下，射线探伤是不易发现裂纹的，或者说，射线探伤对裂纹是不敏感的。

因此，射线探伤对气孔、夹渣、未焊透等体积型缺陷最敏感。

即射线探伤适宜用于体积型缺陷探伤，而不适宜面积型缺陷探伤。

2、超声波探伤方法人们的耳朵能直接接收到的声波的频率范围通常是20Hz到20kHz，即音频。

频率低于20Hz的称为次声波，高于20kHz的称为超声波。

工业上常用数兆赫兹超声波来探伤。

超声波频率高，则传播的直线性强，又易于在固体中传播，并且遇到两种不同介质形成的界面时易于反射，这样就可以用它来探伤。

通常用超声波探头与待探工件表面良好的接触，探头则可有效地向工件发射超声波，并能接收界面反射来的超声波，同时转换成电信号，再传输给仪器进行处理。

五大常规无损检测PT=渗透探伤MT=磁粉探伤UT=超声波探伤RT=射线探伤ET=涡流探伤五大常规无损检测：渗透探伤、磁粉探伤、超声波探伤、射线探伤、涡流探伤，1.射线探伤也就是X光拍片简称RT，2.超声波检查简称UT，射线探伤和超声波探伤一般适用于主甲板，外板，横舱壁，内底板，上下边柜斜板等对接的焊缝。

施工者对要求射线探伤的焊缝及热影响区域进行打磨处理，消除焊缝表面的凹凸不平对底片影像显示的影响，确保无油污、无油漆、无飞溅。

射线探伤有一定的杀伤性，船方及各施工部门在X光射线探伤时段、不得靠近X光射线探伤位置半径三十米范围的警示区域，防止射线伤害人员。

3.磁粉探伤又称MT或者MPT（Magnetic Particle Testing），一般适用于对接焊缝，角焊缝，尾轴及锻钢件，铸钢等磁性材料的表面附近进行探伤的检测方法。

利用铁受磁石吸引的原理进行检查。

在进行磁粉探伤检测时，使被测物收到磁力的作用，将磁粉（磁性微型粉末）散布在其表面。

然后，缺陷的部分表面所泄漏出来泄露磁力会将磁粉吸住，形成图案。

指示图案比实际缺陷要大数十倍，因此很容易便能找出缺陷。

磁粉探伤检测一般按照前处理→磁化→喷淋磁粉→观察→后处理的步骤进行4.渗透探伤简称PT，着色一般适用于船体对接焊缝，角焊缝等，螺旋桨叶根部，锻钢件、铸钢件表面。

当机械零部件需磁粉探伤或着色探伤时，则要将被探物件表面的油污清洁干净并摆放整齐，如果焊缝做磁粉探伤或着色探伤时，则需将焊道清洁干净，要求无油污、无油漆、无飞溅。

5.涡流检测（ET）的英文名称是：Eddy Current Testing工业上无损检测的方法之一。

给一个线圈通入交流电，在一定条件下通过的电流是不变的。

如果把线圈靠近被测工件，像船在水中那样，工件内会感应出涡流，受涡流影响，线圈电流会发生变化。

由于涡流的大小随工件内有没有缺陷而不同，所以线圈电流变化的大小能反映有无缺陷。

适用于导电材料..由于导体自身各种因素(如电导率,磁导率,形状,尺寸和缺陷等)的变化，会导致感应电流的变化，利用这种现象而判知导体性质，状态的检测方法叫做涡流检测方法．属于表面探伤法，适用于钢铁、有色金属、石墨等导电体工件，因为并不需要接触工件，所以检测速度很快，但设备昂贵。

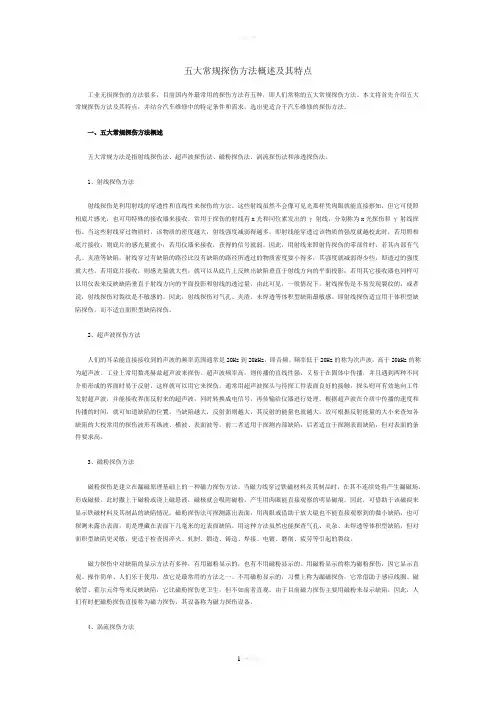

五大常规探伤方法概述及其特点工业无损探伤的方法很多，目前国内外最常用的探伤方法有五种，即人们常称的五大常规探伤方法。

本文将首先介绍五大常规探伤方法及其特点，并结合汽车维修中的特定条件和需求，选出更适合于汽车维修的探伤方法。

一、五大常规探伤方法概述五大常规方法是指射线探伤法、超声波探伤法、磁粉探伤法、涡流探伤法和渗透探伤法。

1、射线探伤方法射线探伤是利用射线的穿透性和直线性来探伤的方法。

这些射线虽然不会像可见光那样凭肉眼就能直接察知，但它可使照相底片感光，也可用特殊的接收器来接收。

常用于探伤的射线有x光和同位素发出的γ射线，分别称为x光探伤和γ射线探伤。

当这些射线穿过物质时，该物质的密度越大，射线强度减弱得越多，即射线能穿透过该物质的强度就越校此时，若用照相底片接收，则底片的感光量就小；若用仪器来接收，获得的信号就弱。

因此，用射线来照射待探伤的零部件时，若其内部有气孔、夹渣等缺陷，射线穿过有缺陷的路径比没有缺陷的路径所透过的物质密度要小得多，其强度就减弱得少些，即透过的强度就大些，若用底片接收，则感光量就大些，就可以从底片上反映出缺陷垂直于射线方向的平面投影；若用其它接收器也同样可以用仪表来反映缺陷垂直于射线方向的平面投影和射线的透过量。

由此可见，一般情况下，射线探伤是不易发现裂纹的，或者说，射线探伤对裂纹是不敏感的。

因此，射线探伤对气孔、夹渣、未焊透等体积型缺陷最敏感。

即射线探伤适宜用于体积型缺陷探伤，而不适宜面积型缺陷探伤。

2、超声波探伤方法人们的耳朵能直接接收到的声波的频率范围通常是20Hz到20kHz，即音频。

频率低于20Hz的称为次声波，高于20kHz的称为超声波。

工业上常用数兆赫兹超声波来探伤。

超声波频率高，则传播的直线性强，又易于在固体中传播，并且遇到两种不同介质形成的界面时易于反射，这样就可以用它来探伤。

通常用超声波探头与待探工件表面良好的接触，探头则可有效地向工件发射超声波，并能接收界面反射来的超声波，同时转换成电信号，再传输给仪器进行处理。

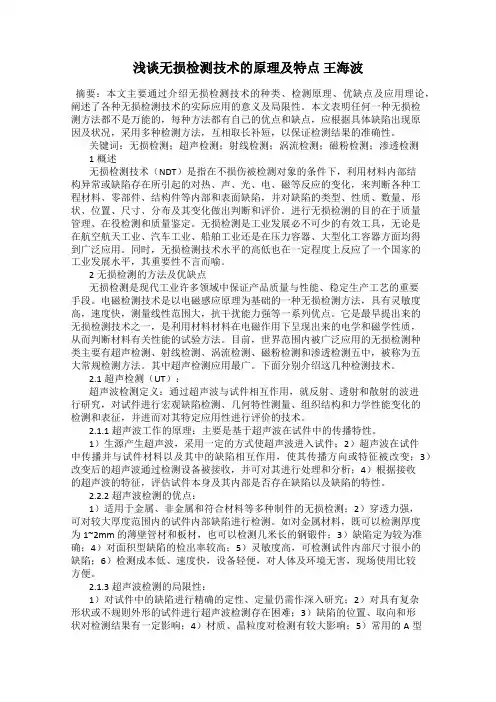

浅谈无损检测技术的原理及特点王海波摘要：本文主要通过介绍无损检测技术的种类、检测原理、优缺点及应用理论，阐述了各种无损检测技术的实际应用的意义及局限性。

本文表明任何一种无损检测方法都不是万能的，每种方法都有自己的优点和缺点，应根据具体缺陷出现原因及状况，采用多种检测方法，互相取长补短，以保证检测结果的准确性。

关键词：无损检测；超声检测；射线检测；涡流检测；磁粉检测；渗透检测1概述无损检测技术（NDT）是指在不损伤被检测对象的条件下，利用材料内部结构异常或缺陷存在所引起的对热、声、光、电、磁等反应的变化，来判断各种工程材料、零部件、结构件等内部和表面缺陷，并对缺陷的类型、性质、数量、形状、位置、尺寸、分布及其变化做出判断和评价。

进行无损检测的目的在于质量管理、在役检测和质量鉴定。

无损检测是工业发展必不可少的有效工具，无论是在航空航天工业、汽车工业、船舶工业还是在压力容器、大型化工容器方面均得到广泛应用。

同时，无损检测技术水平的高低也在一定程度上反应了一个国家的工业发展水平，其重要性不言而喻。

2无损检测的方法及优缺点无损检测是现代工业许多领域中保证产品质量与性能、稳定生产工艺的重要手段。

电磁检测技术是以电磁感应原理为基础的一种无损检测方法，具有灵敏度高，速度快，测量线性范围大，抗干扰能力强等一系列优点。

它是最早提出来的无损检测技术之一，是利用材料材料在电磁作用下呈现出来的电学和磁学性质，从而判断材料有关性能的试验方法。

目前，世界范围内被广泛应用的无损检测种类主要有超声检测、射线检测、涡流检测、磁粉检测和渗透检测五中，被称为五大常规检测方法。

其中超声检测应用最广。

下面分别介绍这几种检测技术。

2.1超声检测（UT）：超声波检测定义：通过超声波与试件相互作用，就反射、透射和散射的波进行研究，对试件进行宏观缺陷检测、几何特性测量、组织结构和力学性能变化的检测和表征，并进而对其特定应用性进行评价的技术。

2.1.1超声波工作的原理：主要是基于超声波在试件中的传播特性。

五大常规无损检测原理无损检测技术不破坏零件或材料，可以直接在现场进行检测，而且效率高。

目前，最常用的无损检测主要有五种：超声检测（Ultrasonic Testing）、射线检测（Radiographic Testing）、磁粉检测（Magnetic particle Testing）、渗透检测（Penetrant Testing）、涡流检测（Eddy current Testing）。

超声检测原理超声波是频率高于20千赫的机械波。

在超声探伤中常用的频率为0.5-5兆赫。

这种机械波在材料中能以一定的速度和方向传播，遇到声阻抗不同的异质界面（如缺陷或被测物件的底面等）就会产生反射。

这种反射现象可被用来进行超声波探伤，最常用的是脉冲回波探伤法探伤时，脉冲振荡器发出的电压加在探头上（用压电陶瓷或石英晶片制成的探测元件），探头发出的超声波脉冲通过声耦合介质（如机油或水等）进入材料并在其中传播，遇到缺陷后，部分反射能量沿原途径返回探头，探头又将其转变为电脉冲，经仪器放大而显示在示波管的荧光屏上。

根据缺陷反射波在荧光屏上的位置和幅度（与参考试块中人工缺陷的反射波幅度作比较），即可测定缺陷的位置和大致尺寸。

除回波法外，还有用另一探头在工件另一侧接受信号的穿透法。

利用超声法检测材料的物理特性时，还经常利用超声波在工件中的声速、衰减和共振等特性。

射线检测原理射线的种类很多，其中易于穿透物质的有X射线、γ射线、中子射线三种。

这三种射线都被用于无损检测，其中X射线和γ射线广泛用于锅炉压力容器焊缝和其他工业产品、结构材料的缺陷检测，而中子射线仅用于一些特殊场合。

射线检测最主要的应用是探测试件内部的宏观几何缺陷（探伤）。

按照不同特征，例如使用的射线种类、记录的器材、工艺和技术特点等，可将射线检测分为许多种不同的方法。

射线照相法是指用X射线或γ射线穿透试件，以胶片作为记录信息的器材的无损的检测方法。

该方法是最基本的，应用最广泛的一种射线检测方法。

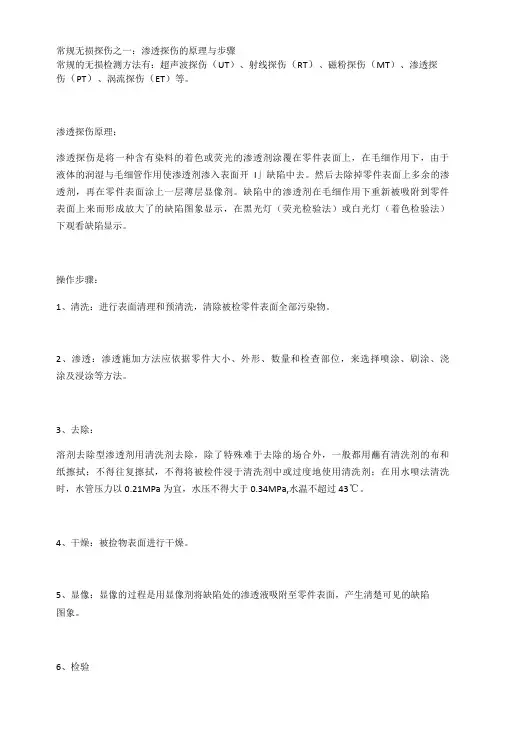

常规无损探伤之一：渗透探伤的原理与步骤常规的无损检测方法有：超声波探伤（UT）、射线探伤（RT）、磁粉探伤（MT）、渗透探伤（PT）、涡流探伤（ET）等。

渗透探伤原理：渗透探伤是将一种含有染料的着色或荧光的渗透剂涂覆在零件表面上，在毛细作用下，由于液体的润湿与毛细管作用使渗透剂渗入表面开I」缺陷中去。

然后去除掉零件表面上多余的渗透剂，再在零件表面涂上一层薄层显像剂。

缺陷中的渗透剂在毛细作用下重新被吸附到零件表面上来而形成放大了的缺陷图象显示，在黑光灯（荧光检验法）或白光灯（着色检验法）下观看缺陷显示。

操作步骤：1、清洗：进行表面清理和预清洗，清除被检零件表面全部污染物。

2、渗透：渗透施加方法应依据零件大小、外形、数量和检查部位，来选择喷涂、刷涂、浇涂及浸涂等方法。

3、去除：溶剂去除型渗透剂用清洗剂去除，除了特殊难于去除的场合外，一般都用蘸有清洗剂的布和纸擦拭；不得往复擦拭，不得将被检件浸于清洗剂中或过度地使用清洗剂；在用水喷法清洗时，水管压力以0.21MPa为宜，水压不得大于0.34MPa,水温不超过43℃。

4、干燥：被捡物表面进行干燥。

5、显像：显像的过程是用显像剂将缺陷处的渗透液吸附至零件表面，产生清楚可见的缺陷图象。

6、检验探伤结束后，为了防止残留的显像剂腐蚀被检物表面或影响其使用，必要时应清除显像剂。

清除方法可用刷洗、喷气、喷水、用布或纸擦除等方法。

广东精致检测试验室，取得CMA认可资质，坚持“科学、严谨、快捷、公正”的理念，严格依据相关标准，为客户供应专业的无损探伤检测，仔细完成每一次检测托付，出具认可的第三方检测报告！文章部分内容来源网络，如有侵权，请告知我们删除！还有，内容仅供参考，如有错误，请联系我们修改！。

磁粉检测 (M T)【磁粉检测】磁粉检测(Magnetic Particle Testing,缩写符号为MT），又称磁粉检验或磁粉探伤，属于无损检测五大常规方法之一。

【磁粉检测原理】铁磁性材料工件被磁化后，由于不连续性的存在，使工件表面和近表面的磁力线发生局部畸变而产生漏磁场，吸附施加在工件表面的磁场，在合适的光照下形成目视可见的磁痕，从而显示出不连续性的位置、大小、形状和严重程度．【适用范围】１适用于检测铁磁性材料工件表面和近表面尺寸很小，间隙极窄的裂纹和目视难以看出的缺陷．２适用于检测马氏体不锈钢和沉淀硬化不锈钢材料，不适用于检测奥氏体不锈钢材料．３适用于检测未加工的原材料（如纲坯）和加工的半成品、成品件及在役与使用过的工件．４适用于检测管材棒材板材形材和锻钢件铸钢件及焊接件．５使用于检测工件表面和近表面的缺陷，但不适用于检测工件表面浅而宽的缺陷、埋藏较深的内部缺陷和延伸方向与磁力线方向夹角小于２０度的缺陷．渗透检验Penetrant Testing（PT）通过施加渗透剂，用洗净剂去除多余部分，如有必要，施加显像剂以得到零件上开口于表面的某些缺陷的指示。

放射源发出射线，受到辐射，患白血病的概率增加。

操作人员应穿好防护服，并注意放射源的妥善保存。

超声检测(UT）工业上无损检测的方法之一。

超声波进入物体遇到缺陷时，一部分声波会产生反射，发射和接收器可对反射波进行分析，就能异常精确地测出缺陷来．并且能显示内部缺陷的位置和大小，测定材料厚度等.原理超声波是频率高于20千赫的机械波。

在超声探伤中常用的频率为0.5～5兆赫。

这种机械波在材料中能以一定的速度和方向传播，遇到声阻抗不同的异质界面（如缺陷或被测物件的底面等）就会产生反射。

这种反射现象可被用来进行超声波探伤，最常用的是脉冲回波探伤法探伤时，脉冲振荡器发出的电压加在探头上（用压电陶瓷或石英晶片制成的探测元件），探头发出的超声波脉冲通过声耦合介质（如机油或水等）进入材料并在其中传播，遇到缺陷后，部分反射能量沿原途径返回探头，探头又将其转变为电脉冲，经仪器放大而显示在示波管的荧光屏上。

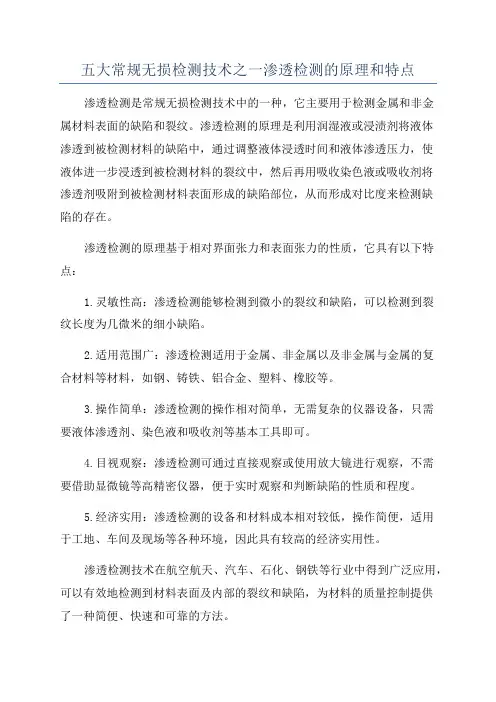

五大常规无损检测技术之一渗透检测的原理和特点
渗透检测是常规无损检测技术中的一种，它主要用于检测金属和非金
属材料表面的缺陷和裂纹。

渗透检测的原理是利用润湿液或浸渍剂将液体
渗透到被检测材料的缺陷中，通过调整液体浸透时间和液体渗透压力，使
液体进一步浸透到被检测材料的裂纹中，然后再用吸收染色液或吸收剂将
渗透剂吸附到被检测材料表面形成的缺陷部位，从而形成对比度来检测缺
陷的存在。

渗透检测的原理基于相对界面张力和表面张力的性质，它具有以下特点：
1.灵敏性高：渗透检测能够检测到微小的裂纹和缺陷，可以检测到裂
纹长度为几微米的细小缺陷。

2.适用范围广：渗透检测适用于金属、非金属以及非金属与金属的复
合材料等材料，如钢、铸铁、铝合金、塑料、橡胶等。

3.操作简单：渗透检测的操作相对简单，无需复杂的仪器设备，只需
要液体渗透剂、染色液和吸收剂等基本工具即可。

4.目视观察：渗透检测可通过直接观察或使用放大镜进行观察，不需
要借助显微镜等高精密仪器，便于实时观察和判断缺陷的性质和程度。

5.经济实用：渗透检测的设备和材料成本相对较低，操作简便，适用
于工地、车间及现场等各种环境，因此具有较高的经济实用性。

渗透检测技术在航空航天、汽车、石化、钢铁等行业中得到广泛应用，可以有效地检测到材料表面及内部的裂纹和缺陷，为材料的质量控制提供
了一种简便、快速和可靠的方法。

渗透检测一、定义作用渗透检测(penetrant testing,缩写符号为PT），又称渗透探伤，是一种以毛细作用原理为基础的检查表面开口缺陷的无损检测方法。

这种方法是五种常规无损检测方法（射线检测、超声波检测、磁粉检测、渗透检测、涡流检测）中一种，是一门综合性科学技术。

同其他无损检测方法一样，渗透检测也是以不损坏被检测对象的使用性能为前提，运用物理、化学、材料科学及工程学理论为基础，对各种工程材料、零部件和产品进行有效的检验，借以评价它们的完整性、连续性、及安全可靠性。

渗透检测是产品制造中实现质量控制、节约原材料、改进工艺、提供劳动生产率的重要手段，也是设备维护中不可或缺的手段。

着色渗透检测在特种设备行业及机械行业里应用广泛。

特种设备行业包括锅炉、压力容器、压力管道等承压设备，以及电梯、起重机械、客运索道、大型游乐设施等机电设备。

荧光渗透检测在航空、航天、兵器、舰艇、原子能等国防工业领域中应用特别广泛。

二、适用范围及特点渗透检测可广泛应用于检测大部分的非吸收性物料的表面开口缺陷，如钢铁，有色金属，陶瓷及塑料等，对于形状复杂的缺陷也可一次性全面检测。

主要用于裂纹、白点、疏松、夹杂物等缺陷的检测无需额外设备，对应用于现场检测来说，常使用便携式的灌装渗透检测剂，包括渗透剂、清洗剂和显像剂这三个部份，便于现场使用。

渗透检测的缺陷显示很直观，能大致确定缺陷的性质，检测灵敏度较高，但检测速度慢，因使用的检测剂为化学试剂，对人的健康和环境有较大的影响。

渗透检测特别适合野外现场检测，因其可以不用水电。

渗透检测虽然只能检测表面开口缺陷，但检测却不受工件几何形状和缺陷方向的影响，只需要进行一次检测就可以完成对缺陷的检测。

三、基本原理及步骤渗透检测是基于液体的毛细作用（或毛细现象）和固体染料在一定条件下的发光现象。

渗透检测的工作原理是：工件表面被施涂含有荧光染料或者着色染料的渗透剂后，在毛细作用下，经过一定时间，渗透剂可以渗入表面开口缺陷中；去除工作表面多余的渗透剂，经过干燥后，再在工件表面施涂吸附介质——显像剂；同样在毛细作用下，显像剂将吸引缺陷中的渗透剂，即渗透剂回渗到显像中；在一定的光源下（黑光或白光），缺陷处的渗透剂痕迹被显示（黄绿色荧光或鲜艳红色），从而探测出缺陷的形貌及分布状态。

一、常用压力容器无损检测方法有：射线（RT）、超声波（UT）、磁粉（MT）、渗透 (PT)、涡流(ET)、目视(VT))、泄露(LT)、声发射（AE）。

优先采用射线(RT)，一般角焊缝采用渗透(PT)，当不能使用射线的特殊情况使用其他的方法。

在常规无损检测中法主要应用：射线和超声：内部缺陷。

磁粉和涡流：表面的近表面。

渗透：表面开口缺陷。

二、涡流检测：ET ，Eddy current testing给线圈一个交流电，在一定条件下通过的电流是不变的。

如果把线圈靠近被测工件，工件内会产生涡流，受涡流的影响，线圈电流也会发生变化，由于涡流的大小随工件内有没有缺陷而不同，所以，根据线圈电流变化的大小反映有无缺陷。

（仅能反映试件表面或近表面处的情况，不适用检测金属材料深层的内部缺陷，无法判定具体位置。

）根据试件的形状和检测目的不同，常用以下三种线圈：1.穿过式：管材、棒材、线材，可发现裂纹、夹杂、凹坑等。

2.探头式：局部检测，金属板、管或其他零件，可检查飞机起落撑杆内筒上和涡轮发动机叶片上的疲劳裂纹。

3.插入式：也称内部探头，检查管道内壁的腐蚀程度。

也可测量镀层和涂膜的厚度。

检测对象必须是导电材料。

三、射线检测：RT， Radiology testing物体上缺陷会改变物体对射线（X射线）的衰减，引起透射射线强度的变化，采用一定的检测方法，比如胶片感光，来检测射线强度，就可以判断缺陷的位置和大小。

（反映内部质量情况，不损伤被检物，直观成像，方便实用。

对人体有副作用甚至一定伤害，环境污染。

）射线检测基本原理关系式：△L/L=(U-U′) △T/1+n△L/L：物体对比度，L是射线强度，△L是射线强度增量，U：物质线衰减系数，U′：缺陷线衰减系数，△T：射线照射方向上的厚度差，n：散射比。

按检测技术可以分为：照相、实时成像、层析检测。

按检测方式分：固定、移动式。

分类：胶片成像工艺、数字成像工艺。

四种应用类型：质量检测：铸造、焊接工艺缺陷检测。

常用无损检测方法和原理,常规5项无损检测技术有哪些来源：无损检测技术时间：2018-05-30 作者：无损检测招聘浏览量： 224常用五大常规无损检测技术：1、射线检测（Radiographic Testing）2、超声检测（Ultrasonic Testing）3、磁粉检测（Magnetic Particle Testing）4、渗透检测（Penetrant Testing）5、涡流检测（Eddy Current Testing）。

一：射线检测（RT）的原理和特点射线检测（Radiographic Testing），业内人士简称RT，是工业无损检测（Nondestructive Testing）的一个重要专业门类。

射线检测主要的应用是探测工件内部的宏观几何缺陷。

按照不同特征，可将射线检测分为多种不同的方法，例如：X射线层析照相（X-CT）、计算机射线照相技术（CR）、射线照相法，等等。

下图：第一行左起一：固定式磁粉探伤机；第一行左起二：射线检测室的防护屏蔽门。

第二行左起一：便携式X射线管；第二行左起二：A型显示的模拟式超声波探伤仪。

射线照相法，利用X射线管产生的X射线或放射性同位素产生的γ射线穿透工件，以胶片作为记录信息的器材的无损检测方法。

该方法是最基本、应用最广泛的的一种射线检测方法，也是射线检测专业培训的主要内容。

射线照相法的原理射线检测，本质上是利用电磁波或者电磁辐射（X射线和γ射线）的能量。

射线在穿透物体过程中会与物质发生相互作用，因吸收和散射使其强度减弱。

强度衰减程度取决于物质的衰减系数和射线在物质中穿透的厚度。

射线照相法的原理：如果被透照物体（工件）的局部存在缺陷，且构成缺陷的物质的衰减系数又不同于试件（例如在焊缝中，气孔缺陷里面的空气衰减系数远远低于钢的衰减系数），该局部区域的透过射线强度就会与周围产生差异。

把胶片放在适当位置使其在透过射线的作用下感光，经过暗室处理后得到底片。

五大常规无损检测技术的原理和特点一、射线检测（RT）射线检测（RadiographicTesting），业内人士简称RT，是工业无损检测（NondestructiveTesting）的一个紧要专业门类。

射线检测紧要的应用是探测工件内部的宏观几何缺陷。

依照不同特征，可将射线检测分为多种不同的方法，例如：X射线层析照相（X—CT）、计算机射线照相技术（CR）、射线照相法，等等。

射线照相法，利用X射线管产生的X射线或放射性同位素产生的γ射线穿透工件，以胶片作为记录信息的器材的无损检测方法。

该方法是最基本、应用广泛的的一种射线检测方法，也是射线检测专业培训的紧要内容。

（一）射线照相法的原理射线检测，本质上是利用电磁波或者电磁辐射（X射线和γ射线）的能量。

射线在穿透物体过程中会与物质发生相互作用，因吸取和散射使其强度减弱。

强度衰减程度取决于物质的衰减系数和射线在物质中穿透的厚度。

假如被透照物体（工件）的局部存在缺陷，且构成缺陷的物质的衰减系数又不同于试件（例如在焊缝中，气孔缺陷里面的空气衰减系数远远低于钢的衰减系数），该局部区域的透过射线强度就会与四周产生差别。

把胶片放在适当位置使其在透过射线的作用下感光，经过暗室处理后得到底片。

射线穿透工件后，由于缺陷部位和完好部位的透射射线强度不同，底片上相应部位等会显现黑度差别。

射线检测员通过对底片的察看，依据其黒度的差别，便能识别缺陷的位置和性质。

（二）射线照相法的特点1、适用范围适用于各种熔化焊接方法（电弧焊、气体保护焊、电渣焊、气焊等）的对接接头，也能检查铸钢件，在特殊情况下也可用于检测角焊缝或其他一些特殊结构工件。

2、射线照相法的优点①缺陷显示直观：射线照相法用底片作为记录介质，通过察看底片能够比较准确地推断出缺陷的性质、数量、尺寸和位置。

②容易检出那些形成局部厚度差的缺陷：对气孔和夹渣之类缺陷有特别高的检出率。

③射线照相能检出的长度和宽度尺寸分别为毫米数量级和亚毫米数量级，甚至更少，且将近不存在检测厚度下限。

PT检验渗透检测技术（PT）又称渗透探伤一、渗透检测工作原理渗透剂在毛细作用下,渗入表面开口缺陷内;在去除工件表面多余的渗透剂后,通过显象剂的毛细作用将缺陷内的渗透剂吸附到工件表面形成痕迹而显示缺陷的存在,这种检测方法称为渗透检测。

二、渗透检测操作程序1、预处理工作被检表面不得有影响渗透检测的铁锈、氧化皮、焊接飞溅、铁屑、毛刺以及各种防护层；对工件进行预清洗，清洗后，检测面上遗留的溶剂、水分等必须干燥，且应保证在施加渗透剂之前不被污染。

2、施加渗透剂将着色渗透液均匀喷涂于受检工件表面。

喷涂时，喷嘴距受检工件表面20～30mm为宜。

在整个渗透时间内，着色渗透液必须润湿覆盖全部受检工件表面；在10-50℃的温度条件下，渗透持续时间一般不少于10分钟。

3、去除多余的渗透剂先用干燥、洁净不脱毛的布依次擦拭，直至大部分多余渗透剂被清除掉。

再用蘸有清洗剂的干净不脱毛布或纸进行擦拭。

但应注意，不得往复擦拭，不得用清洗剂直接在被检面冲洗。

4、干燥用干净的布擦干被检面或在室温下干燥5-10分钟后再显相。

5、施加显像剂显像剂使用前要摇动使其充分混和均匀，喷施的显像剂应薄而均匀，不可在同一部位反复多次施加；施加好显像剂后，应进行自然干燥或用温空气吹干。

6、观察及记录观察显示应在显像剂施加后7min-60min 内进行。

缺陷显示的评定应在满足标准要求光照度下进行；缺陷的显示可采用照相法、录像法和可剥性塑料薄膜法等方式进行记录，同时应用草图标示。

7、后处理检测结束后，需清除工作表面残留的各种对以后使用或对材料有害的残留物。

清除可用刷洗、水洗、布或纸擦除等方法。

8、缺陷解释及质量分级9、出具检测报告三、PT检测主要用于检查坡口表面、碳弧气刨清根后货焊缝清楚后的刨槽表面、工卡具铲除的表面以及不便磁粉探伤部位的表面开孔缺陷。

四、渗透剂一般为颜料或荧光粉剂等的渗透液。
