电磁感应中的能量问题分析

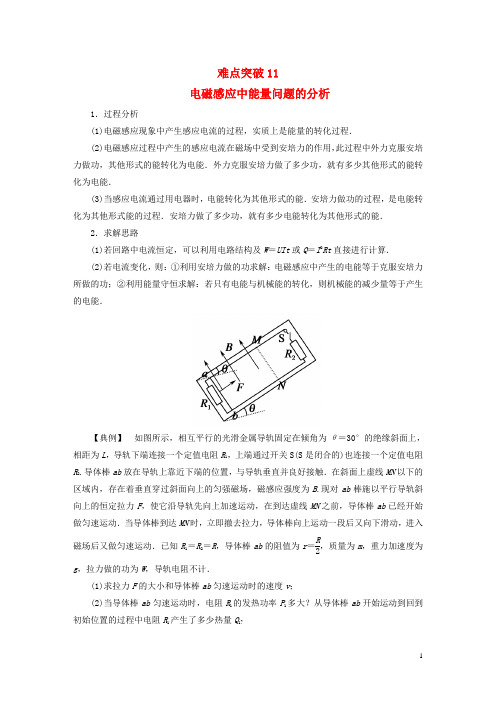

难点突破11电磁感应中能量问题的分析1．过程分析(1)电磁感应现象中产生感应电流的过程，实质上是能量的转化过程．(2)电磁感应过程中产生的感应电流在磁场中受到安培力的作用，此过程中外力克服安培力做功，其他形式的能转化为电能．外力克服安培力做了多少功，就有多少其他形式的能转化为电能．(3)当感应电流通过用电器时，电能转化为其他形式的能．安培力做功的过程，是电能转化为其他形式能的过程．安培力做了多少功，就有多少电能转化为其他形式的能．2．求解思路(1)若回路中电流恒定，可以利用电路结构及W ＝UIt 或Q ＝I 2Rt 直接进行计算． (2)若电流变化，则：①利用安培力做的功求解：电磁感应中产生的电能等于克服安培力所做的功；②利用能量守恒求解：若只有电能与机械能的转化，则机械能的减少量等于产生的电能．【典例】 如图所示，相互平行的光滑金属导轨固定在倾角为θ＝30°的绝缘斜面上，相距为L ，导轨下端连接一个定值电阻R 1，上端通过开关S(S 是闭合的)也连接一个定值电阻R 2.导体棒ab 放在导轨上靠近下端的位置，与导轨垂直并良好接触．在斜面上虚线MN 以下的区域内，存在着垂直穿过斜面向上的匀强磁场，磁感应强度为B .现对ab 棒施以平行导轨斜向上的恒定拉力F ，使它沿导轨先向上加速运动，在到达虚线MN 之前，导体棒ab 已经开始做匀速运动．当导体棒到达MN 时，立即撤去拉力，导体棒向上运动一段后又向下滑动，进入磁场后又做匀速运动．已知R 1＝R 2＝R ，导体棒ab 的阻值为r ＝R2，质量为m ，重力加速度为g ，拉力做的功为W ，导轨电阻不计．(1)求拉力F 的大小和导体棒ab 匀速运动时的速度v ；(2)当导体棒ab 匀速运动时，电阻R 1的发热功率P 1多大？从导体棒ab 开始运动到回到初始位置的过程中电阻R 1产生了多少热量Q 1?(3)若在导体棒ab 再次进入磁场时断开开关S ，则导体棒ab 将如何运动？【解析】 (1)导体棒运动时受力如图所示，由牛顿第二定律可得F －F A －mg sin θ＝ma ①其中，导体棒受到的安培力F A ＝BIL ＝B 2L 2vR②当导体棒加速度a ＝0时开始做匀速运动，因此联立①②有F －B 2L 2v R－mg sin θ＝0③导体棒在MN 上方运动时只受重力，机械能守恒，因此当导体棒再次进入磁场时速度也为v ，匀速运动时受力如图所示， 有mg sin θ－B 2L 2v R＝0④由④解得v ＝mgR2B 2L 2⑤由③④得F ＝mg .⑥(2)由于R 1与R 2并联后电阻值等于R2，因此P r ＝2P 1，有P 1＝14P 总＝14F A v ⑦由②⑤⑦联立得P 1＝m 2g 2R16B 2L2⑧从导体棒ab 开始运动到回到初始位置，重力做功为0，由功能关系得W －Q ＝12mv 2－0⑨ Q 1＝14Q ⑩由⑤⑨⑩解得Q 1＝14(W －m 3g 2R28B 4L4)．(3)当开关S 断开时，回路的电阻增大，通过导体棒ab 的电流减小，安培力减小，导体棒ab 先加速，当mg sin θ－B 2L 2v ′3R /2＝0时，导体棒ab 开始以v ′＝3mgR4B 2L2的速度做匀速运动．【答案】 (1)mg mgR 2B L (2)m 2g 2R 16B L 14(W －m 3g 2R 28B L)(3)见解析如图所示，纸面内有一矩形导体闭合线框abcd ，ab 边长大于bc 边长，置于垂直纸面向里、边界为MN 的匀强磁场外，线框两次匀速地完全进入磁场，两次速度大小相同，方向均垂直于MN .第一次ab 边平行MN 进入磁场，线框上产生的热量为Q 1，通过线框导体横截面的电荷量为q 1；第二次bc 边平行MN 进入磁场，线框上产生的热量为Q 2，通过线框导体横截面的电荷量为q 2，则( )A ．Q 1>Q 2，q 1＝q 2B ．Q 1>Q 2，q 1>q 2C ．Q 1＝Q 2，q 1＝q 2D ．Q 1＝Q 2，q 1>q 2解析：设线框ab 边长为L 1，bc 边长为L 2，进入磁场的速度为v ，电阻为R ，ab 边平行MN 进入磁场时，根据功能关系，线框进入磁场的过程中产生的热量等于克服安培力做的功，即Q 1＝B 2L 21vR ·L 2，通过线框导体横截面的电荷量q 1＝ΔΦR ＝BL 1L 2R ，同理得bc 边平行MN 进入磁场时，Q 2＝B 2L 22vR ·L 1，q 2＝ΔΦR ＝BL 1L 2R，q 1＝q 2，由于L 1>L 2，因此Q 1>Q 2，A 项正确．答案：A两根足够长的光滑平行直导轨MN 、PQ 与水平面成θ角放置，两导轨间距为L ，M 、P 两点间接有阻值为R 的电阻．一根质量为m 的均匀直金属杆ab 放在两导轨上，并与导轨垂直．整套装置处于磁感应强度为B 的匀强磁场中，磁场方向垂直于导轨平面向上，导轨和金属杆接触良好，它们的电阻不计，现让ab 杆由静止开始沿导轨下滑．(1)求ab 杆下滑的最大速度v m ；(2)ab 杆由静止释放至达到最大速度的过程中，电阻R 产生的焦耳热为Q ，求该过程中ab 杆下滑的距离x 及通过电阻R 的电荷量q .解析：(1)根据法拉第电磁感应定律和安培力公式有：E ＝BLv ，而I ＝ER，F A ＝BIL根据牛顿第二定律有：mg sin θ－F A ＝ma联立得a ＝g sin θ－B 2L 2vmR当杆ab 的加速度a 为零时，速度v 达到最大，速度最大值v m ＝mgR sin θB 2L 2. (2)根据能量守恒定律有mgx sin θ＝12mv 2m ＋Q所以x ＝Qmg sin θ＋m 2R 2g sin θ2B L根据法拉第电磁感应定律有E ＝ΔΦΔt ，根据闭合电路欧姆定律有I ＝E R而电荷量q ＝I t ＝ΔΦR ＝BLxR，即q ＝BLQ mgR sin θ＋m 2Rg sin θ2B 3L3. 答案：(1)mgR sin θB 2L 2(2)Qmg sin θ＋m 2R 2g sin θ2B 4L 4 BLQ mgR sin θ＋m 2Rg sin θ2B 3L3。

物理总复习：电磁感应中的能量问题【考纲要求】理解安培力做功在电磁感应现象中能量转化方面所起的作用。

【考点梳理】考点、电磁感应中的能量问题要点诠释：电磁感应现象中出现的电能，一定是由其他形式的能转化而来的，具体问题中会涉及多种形式能之间的转化，如机械能和电能的相互转化、内能和电能的相互转化。

分析时应当牢牢抓住能量守恒这一基本规律，分析清楚有哪些力做功就可以知道有哪些形式的能量参与了相互转化，如有摩擦力做功，必然有内能出现；重力做功就可能有机械能参与转化；安培力做负功就是将其他形式的能转化为电能，做正功就是将电能转化为其他形式的能，然后利用能量守恒列出方程求解。

电能求解的主要思路：（1）利用克服安培力做功求解：电磁感应中产生的电能等于克服安培力所做的功。

（2）利用能量守恒求解：机械能的减少量等于产生的电能。

（3）利用电路特征求解：通过电路中所产生的电流来计算。

【典型例题】类型一、根据能量守恒定律判断有关问题例1、如图所示，闭合线圈abcd用绝缘硬杆悬于O点，虚线表示有界磁场B，把线圈从图示位置释放后使其摆动，不计其它阻力，线圈将（）A.往复摆动B.很快停在竖直方向平衡而不再摆动C.经过很长时间摆动后最后停下D.线圈中产生的热量小于线圈机械能的减少量【思路点拨】闭合线圈在进出磁场的过程中，磁通量发生变化，闭合线圈产生感应电流，其机械能转化为电热，根据能量守恒定律机械能全部转化为内能。

【答案】B【解析】当线圈进出磁场时，穿过线圈的磁通量发生变化，从而在线圈中产生感应电流，机械能不断转化为电能，直至最终线圈不再摆动。

根据能量守恒定律，在这过程中，线圈中产生的热量等于机械能的减少量。

【总结升华】始终抓住能量守恒定律解决问题，金属块（圆环、闭合线圈等）在穿越磁场时有感应电流产生，电能转化为内能，消耗了机械能，机械能减少，在磁场中运动相当于力学部分的光滑问题，不消耗机械能。

上述线圈所出现的现象叫做电磁阻尼。

用能量转化和守恒定律解决此类问题往往十分简便。

电磁感应中的能量问题分析一、基础知识1、过程分析(1)电磁感应现象中产生感应电流的过程，实质上是能量的转化过程．(2)电磁感应过程中产生的感应电流在磁场中必定受到安培力的作用，因此，要维持感应电流的存在，必须有“外力”克服安培力做功，将其他形式的能转化为电能．“外力”克服安培力做了多少功，就有多少其他形式的能转化为电能．(3)当感应电流通过用电器时，电能又转化为其他形式的能．安培力做功的过程，或通过电阻发热的过程，是电能转化为其他形式能的过程．安培力做了多少功，就有多少电能转化为其他形式的能．2、求解思路(1)若回路中电流恒定，可以利用电路结构及W＝UIt或Q＝I2Rt直接进行计算．(2)若电流变化，则：①利用安培力做的功求解：电磁感应中产生的电能等于克服安培力所做的功；②利用能量守恒求解：若只有电能与机械能的转化，则机械能的减少量等于产生的电能．3、电磁感应中能量转化问题的分析技巧a、电磁感应过程往往涉及多种能量的转化(1)如图中金属棒ab沿导轨由静止下滑时，重力势能减少，一部分用来克服安培力做功，转化为感应电流的电能，最终在R上转化为焦耳热，另一部分转化为金属棒的动能．(2)若导轨足够长，棒最终达到稳定状态做匀速运动，之后重力势能的减小则完全用来克服安培力做功，转化为感应电流的电能．b、安培力做功和电能变化的特定对应关系(1)“外力”克服安培力做多少功，就有多少其他形式的能转化为电能．(2)安培力做功的过程，是电能转化为其他形式的能的过程，安培力做多少功就有多少电能转化为其他形式的能．c、解决此类问题的步骤(1)用法拉第电磁感应定律和楞次定律(包括右手定则)确定感应电动势的大小和方向．(2)画出等效电路图，写出回路中电阻消耗的电功率的表达式．(3)分析导体机械能的变化，用能量守恒关系得到机械功率的改变与回路中电功率的改变所满足的方程，联立求解．二、练习1、如图所示，竖直放置的两根足够长平行金属导轨相距L ，导轨间接有一定值电阻R ，质量为m ，电阻为r 的金属棒与两导轨始终保持垂直并良好接触，且无摩擦，整个装置放在匀强磁场中，磁场方向与导轨平面垂直，现将金属棒由静止释放，金属棒下落高度为h 时开始做匀速运动，在此过程中 ( )A ．导体棒的最大速度为2ghB ．通过电阻R 的电荷量为BLh R ＋rC ．导体棒克服安培力做的功等于电阻R 上产生的热量D ．重力和安培力对导体棒做功的代数和等于导体棒动能的增加量2、如图所示，倾角为θ＝30°、足够长的光滑平行金属导轨MN 、PQ 相距L 1＝0.4 m ，B 1＝5 T的匀强磁场垂直导轨平面向上．一质量m ＝1.6 kg 的金属棒ab 垂直于MN 、PQ 放置在导轨上，且始终与导轨接触良好，其电阻r ＝1 Ω.金属导轨上端连接右侧电路，R 1＝1 Ω，R 2＝1.5 Ω.R 2两端通过细导线连接质量M ＝0.6 kg 的正方形金属框cdef ，正方形边长L 2＝0.2 m ，每条边电阻r 0为1 Ω，金属框处在一方向垂直纸面向里、B 2＝3 T 的匀强磁场中．现将金属棒由静止释放，不计其他电阻及滑轮摩擦，g 取10 m/s 2.(1)若将电键S 断开，求棒下滑过程中的最大速度．(2)若电键S 闭合，每根细导线能承受的最大拉力为3.6 N ，求细导线刚好被拉断时棒的速度．(3)若电键S 闭合后，从棒释放到细导线被拉断的过程中，棒上产生的电热为2 J ，求此过程中棒下滑的高度(结果保留一位有效数字)．3、如图所示电路，两根光滑金属导轨平行放置在倾角为θ的斜面上，导轨下端接有电阻R ，导轨电阻不计，斜面处在竖直向上的匀强磁场中，电阻可忽略不计的金属棒ab 质量为m ，受到沿斜面向上且与金属棒垂直的恒力F 的作用．金属棒沿导轨匀速下滑，则它在下滑高度h 的过程中，以下说法正确的是( )A ．作用在金属棒上各力的合力做功为零B ．重力做的功等于系统产生的电能C ．金属棒克服安培力做的功等于电阻R 上产生的焦耳热D ．金属棒克服恒力F 做的功等于电阻R 上产生的焦耳热4、(2011·上海单科·32)如图所示，电阻可忽略的光滑平行金属导轨长s ＝1.15 m ，两导轨间距L ＝0.75 m ，导轨倾角为30°，导轨上端ab 接一阻值R ＝1.5 Ω的电阻，磁感应强度B ＝0.8 T 的匀强磁场垂直轨道平面向上．阻值r ＝0.5 Ω、质量m ＝0.2 kg 的金属棒与轨道垂直且接触良好，从轨道上端ab 处由静止开始下滑至底端，在此过程中金属棒产生的焦耳热Q r ＝0.1 J ．(取g ＝10 m/s 2)求：(1)金属棒在此过程中克服安培力做的功W 安；(2)金属棒下滑速度v ＝2 m/s 时的加速度a ；(3)为求金属棒下滑的最大速度v m ，有同学解答如下：由动能定理，W G －W 安＝12m v 2m，….由此所得结果是否正确？若正确，说明理由并完成本小题；若不正确，给出正确的解答．5、如图所示，两平行光滑的金属导轨MN、PQ固定在水平面上，相距为L，处于竖直方向的磁场中，整个磁场由若干个宽度皆为d的条形匀强磁场区域1、2、3、4……组成，磁感应强度B1、B2的方向相反，大小相等，即B1＝B2＝B.导轨左端MP间接一电阻R，质量为m、电阻为r的细导体棒ab垂直放置在导轨上，与导轨接触良好，不计导轨的电阻．现对棒ab施加水平向右的拉力，使其从区域1磁场左边界位置开始以速度v0向右做匀速直线运动并穿越n个磁场区域．(1)求棒ab穿越区域1磁场的过程中电阻R产生的焦耳热Q；(2)求棒ab穿越n个磁场区域的过程中拉力对棒ab所做的功W；(3)规定棒中从a到b的电流方向为正，画出上述过程中通过棒ab的电流I随时间t变化的图象；(4)求棒ab穿越n个磁场区域的过程中通过电阻R的净电荷量q.。

12专题：电磁感应中的动力学、能量、动量的问题一、电磁感应中的动力学问题1.如图所示，两平行且无限长光滑金属导轨MN、PQ与水平面的夹角为θ＝30°，两导轨之间的距离为L＝1 m，两导轨M、P之间接入电阻R＝0.2 Ω，导轨电阻不计，在abdc区域内有一个方向垂直于两导轨平面向下的磁场Ⅰ，磁感应强度B0＝1 T，磁场的宽度x1＝1 m；在cd连线以下区域有一个方向也垂直于导轨平面向下的磁场Ⅱ，磁感应强度B1＝0.5 T。

一个质量为m＝1 kg的金属棒垂直放在金属导轨上，与导轨接触良好，金属棒的电阻r＝0.2 Ω，若金属棒在离ab连线上端x0处自由释放，则金属棒进入磁场Ⅰ恰好做匀速运动。

金属棒进入磁场Ⅱ后，经过ef时又达到稳定状态，cd与ef之间的距离x2＝8 m。

求：(g取10 m/s2)(1)金属棒在磁场Ⅰ运动的速度大小；(2)金属棒滑过cd位置时的加速度大小；(3)金属棒在磁场Ⅱ中达到稳定状态时的速度大小。

二、电磁感应中的能量问题2.如图甲所示，两条足够长的平行金属导轨间距为0.5 m，固定在倾角为37°的斜面上。

导轨顶端连接一个阻值为1 Ω的电阻。

在MN下方存在方向垂直于斜面向上、大小为1 T的匀强磁场。

质量为0.5 kg的金属棒从AB处由静止开始沿导轨下滑，其运动过程中的v－t图象如图乙所示。

金属棒运动过程中与导轨保持垂直且接触良好，不计金属棒和导轨的电阻，取g＝10 m/s2，sin 37°＝0.6，cos 37°＝0.8。

(1)求金属棒与导轨间的动摩擦因数；(2)求金属棒在磁场中能够达到的最大速率；(3)已知金属棒从进入磁场到速度达到5 m/s时通过电阻的电荷量为1.3 C，求此过程中电阻产生的焦耳热。

三、电磁感应中的动量问题1、动量定理在电磁感应中的应用导体棒或金属框在感应电流所引起的安培力作用下做非匀变速直线运动时，安培力的冲量为：I安＝B I Lt＝BLq ，通过导体棒或金属框的电荷量为：q＝IΔt＝ER 总Δt＝nΔΦΔt·R总Δt＝nΔФR总，磁通量变化量：ΔΦ＝BΔS＝BLx.当题目中涉及速度v、电荷量q、运动时间t、运动位移x时常用动量定理求解．2、正确运用动量守恒定律处理电磁感应中的问题常见情景及解题思路双杆切割式(导轨光滑)杆MN做变减速运动．杆PQ做变加速运动，稳定时，两杆的加速度均为零，以相等的速度匀速运动．系统动量守恒，对其中某杆可用动量定理动力学观点：求加速度能量观点：求焦耳热动量观点：整体动量守恒求末速度，单杆动量定理求冲量、电荷量3.如图所示，光滑平行金属导轨的水平部分处于竖直向下的匀强磁场中，磁感应强度B＝3 T。

电磁感应中的动力学和能量问题一、电磁感应中的动力学问题1．所用知识及规律(3)牛顿第二定律及功能关系2．导体的两种运动状态(1)导体的平衡状态——静止状态或匀速直线运动状态．(2)导体的非平衡状态——加速度不为零．3．两大研究对象及其关系电磁感应中导体棒既可看作电学对象(因为它相当于电源)，又可看作力学对象(因为感应电流产生安培力)，而感应电流I和导体棒的速度v则是联系这两大对象的纽带例1：如图所示，光滑斜面的倾角α＝30°，在斜面上放置一矩形线框abcd，ab 边的边长l1＝1 m，bc边的边长l2＝0.6 m，线框的质量m＝1 kg，电阻R＝0.1 Ω，线框通过细线与重物相连，重物质量M＝2 kg，斜面上ef(ef∥gh)的右方有垂直斜面向上的匀强磁场，磁感应强度B＝0.5 T，如果线框从静止开始运动，进入磁场的最初一段时间做匀速运动，ef和gh的距离s＝11.4 m，(取g＝10 m/s2)，求：(1)线框进入磁场前重物的加速度；(2)线框进入磁场时匀速运动的速度v；(3)ab边由静止开始到运动到gh处所用的时间t；(4)ab边运动到gh处的速度大小及在线框由静止开始运动到gh处的整个过程中产生的焦耳热．反思总结分析电磁感应中动力学问题的基本思路（顺序）：即学即练1：如图所示，两光滑平行导轨水平放置在匀强磁场中，磁场垂直导轨所在平面，金属棒ab可沿导轨自由滑动，导轨一端连接一个定值电阻R，金属棒和导轨电阻不计．现将金属棒沿导轨由静止向右拉，若保持拉力F恒定，经时间t1后速度为v，加速度为a1，最终以速度2v做匀速运动；若保持拉力的功率P恒定，棒由静止经时间t2后速度为v，加速度为a2，最终也以速度2v做匀速运动，则( )．A．t2＝t1 B．t1>t2C．a2＝2a1 D．a2＝5a1即学即练2：如图甲所示，MN、PQ两条平行的光滑金属轨道与水平面成θ＝30°角固定，M、P之间接电阻箱R，导轨所在空间存有匀强磁场，磁场方向垂直于轨道平面向上，磁感应强度为B＝0.5 T．质量为m的金属杆ab水平放置在轨道上，其接入电路的电阻值为r.现从静止释放杆ab，测得其在下滑过程中的最大速度为vm.改变电阻箱的阻值R，得到vm与R的关系如图乙所示．已知轨道间距为L ＝2 m，重力加速度g取10 m/s2，轨道充足长且电阻不计．(1)当R＝0时，求杆ab匀速下滑过程中产生的感应电动势E的大小及杆中电流的方向；(2)求杆ab的质量m和阻值r；(3)当R＝4 Ω时，求回路瞬时电功率每增加1 W的过程中合外力对杆做的功W.二、电磁感应中的能量问题1．电磁感应中的能量转化2．求解焦耳热Q 的三种方法例2、如图所示，充足长的光滑平行金属导轨MN 、PQ 竖直放置，一匀强磁场垂直穿过导轨平面，导轨的上端M 与P 间连接阻值为R ＝0.40 Ω的电阻，质量为m ＝0.01 kg 、电阻为r ＝0.30 Ω的金属棒ab 紧贴在导轨上．现使金属棒ab 由静止开始下滑，其下滑距离与时间的关系如下表所示，导轨电阻不计，重力加速度g 取10 m/s2.试求：(1)当t ＝0.7 s 时，重力对金属棒ab 做功的功率；(2)金属棒ab 在开始运动的0.7 s 内，电阻R 上产生的焦耳热；(3)从开始运动到t ＝0.4 s 的时间内，通过金属棒ab 的电荷量．即时训练3：如图，充足长的U 型光滑金属导轨平面与水平面成θ角(0<θ<90°)，其中MN 与PQ 平行且间距为L ，导轨平面与磁感应强度为B 的匀强磁场垂直，导轨电阻不计．金属棒ab 由静止开始沿导轨下滑，并与两导轨始终保持垂直且良好接触，ab 棒接入电路的电阻为R ，当流过ab 棒某一横截面的电量为q 时，棒的速度大小为v ，则金属棒ab 在这一过程中 ( )．A ．运动的平均速度大小为12v B ．下滑的位移大小为qR BLC ．产生的焦耳热为qBLvD ．受到的最大安培力大小为B 2L 2v Rsin θ即时训练4：某兴趣小组设计了一种发电装置，如图所示．在磁极和圆柱状铁芯之间形成的两磁场区域的圆心角α均为49π，磁场均沿半径方向．匝数为N 的矩形线圈abcd 的边长ab ＝cd ＝l 、bc ＝ad ＝2l .线圈以角速度ω绕中心轴匀速转动，bc 边和ad 边同时进入磁场．在磁场中，两条边所经过处的磁感应强时间t (s) 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 下滑距离s (m) 0 0.1 0.3 0.7 1.4 2.1 2.8 3.5度大小均为B，方向始终与两边的运动方向垂直．线圈的总电阻为r，外接电阻为R.求：(1)线圈切割磁感线时，感应电动势的大小Em；(2)线圈切割磁感线时，bc边所受安培力的大小F；(3)外接电阻上电流的有效值I.。

电磁感应中的能量问题施美章产生感应电流的过程是外力做功，把机械能或其他形式的能转化成电能的过程。

感应电流在电路中受到安培力作用或通过电阻发热又把电能转化为机械能或内能。

可见，对于某些电磁感应问题，我们可以从能量转化或守恒的观点出发，运用功能关系进行分析与求解。

例1. 如图1所示，在与水平面成角的矩形框范围内有垂直于框架的匀强磁场，磁感应强度为B，框架的ad边和bc边电阻不计，而ab边和cd边电阻均为R，长度均为L，有一质量为m、电阻为2R的金棒MN，无摩擦地冲上框架，上升最大高度为h，在此过程中ab边产生的热量为Q，求在金属棒运动过程中整个电路的最大热功率。

图1解析：棒MN沿框架向上运动产生感应电动势，相当于电源；ab和cd相当于两个外电阻并联。

根据题意可知，ab和cd中的电流相同，MN中的电流是ab中电流的2倍。

由焦耳定律知，当ab边产生的热量为Q时，cd边产生的热量也为Q，MN产生的热量则为8Q。

金属棒MN沿框架向上运动过程中，能量转化情况是：MN的动能转化为MN的势能和电流通过MN、ab、cd时产生的热量。

设MN的初速度为，由能量守恒得，即而MN在以速度v上滑时，产生的瞬时感应电动势所以，整个电路的瞬时热功率为可见，当MN的运动速度v为最大速度时，整个电路的瞬时热功率P为最大值，即例2. 将一根粗细均匀、电阻值为r的电阻丝弯成圆环，水平固定在磁感应强度为B、方向竖直向下的匀强磁场中，圆环直径为d。

另有一长度为d、电阻为的金属棒ab，水平放在圆环的一侧边沿，如图2所示。

现用外力拉着ab棒使之以速度v紧靠着圆环做匀速直线运动，运动过程中保持棒与电阻丝良好接触。

当棒到达图中虚线所示位置时，加在棒上的外力的瞬时功率为多大？图2解析：金属棒ab到达图中虚线位置时，金属棒把圆环分成相等的两部分，每部分的电阻均为。

棒ab切割磁感应线产生感应电动势，它就是电路中的电流，等效电路如图3所示。

图3ab棒切割磁感应线产生的感应电动势为电路总电阻由于金属棒做匀速运动，通过外力做功把其他形式的能转化为电能，又通过电流做功把这些电能转化为热能，所以，外力做功的功率就等于闭合电路的电功率，也等于整个电路的热功率，即例3. 水平放置的平行金属框架宽，质量为0.1kg的金属棒ab放在框架上，并且与框架的两条边垂直。

h 电磁感应中的能量问题【知识要点】1、理解功与能的关系合力做功=动能的改变（动能定理）重力做功=重力势能的改变。

重力做正功，重力势能减少；重力做负功，重力势能增加。

弹力做功=弹性势能的改变。

弹力做正功，弹性势能减少；弹力做负功，弹性势能增加。

电场力做功=电势能的改变。

电场力做正功，电势能减少；电势能做负功，电势能增加。

安培力做功=电能的改变。

安培力做正功，电能转化为其他形式的能；安培力做负功（即克服安培力做功），其他形式的能转化为电能。

2、电磁感应中的能量转化和守恒产生和维持感应电流的存在的过程就是其它形式的能量转化为感应电流电能的过程。

对切割磁感线产生的电磁感应现象，导体在达到稳定状态之前，外力移动导体所做的功，一部分消耗于克服安培力做功，转化为产生感应电流的电能或最后在转化为焦耳热，另一部分用于增加导体的动能，即当导体达到稳定状态（作匀速运动时），外力所做的功，完全消耗于克服安培力做功，并转化为感应电流的电能或最后在转化为焦耳热在较复杂的电磁感应现象中，经常涉及求解耳热的问题。

尤其是变化的安培力，不能直接由Q=I 2 Rt 解，用能量守恒的方法就可以不必追究变力、变电流做功的具体细节，只需弄清能量的转化途径，注意分清有多少种形式的能在相互转化，用能量的转化与守恒定律就可求解，而用能量的转化与守恒观点，只需从全过程考虑，不涉及电流的产生过程，计算简便。

这样用守恒定律求解的方法最大特点是省去许多细节，解题简捷、方便。

【典型例题】例1、如图所示，质量为m ，高度为h 的矩形导体线框在竖直面内由静止开始自由下落.它的上下两边始终保持水平，途中恰好匀速通过一个有理想边界的匀强磁场区域，则线框在此过程中产生的热量为（ ）A.mghB.2mghC.大于mgh ，小于2mghD.大于2mgh例2、长L 1宽L 2的矩形线圈电阻为R ，处于磁感应强度为B 的匀强磁场边缘，线圈与磁感线垂直。

将线圈以向右的速度v 匀速拉出磁场的过程中，求⑴拉力F 大小； ⑵拉力的功率P ； ⑶拉力做的功W ； ⑷线圈中产生的电热Q ；⑸通过线圈某一截面的电荷量q 。

电磁感应中的能量问题1.思路：从能量转化和守恒着手，运用动能定理或能量守恒定律。

①根本思路：受力分析→弄清哪些力做功，正功还是负功→明确有哪些形式的能量参与转化，哪些增哪些减→由动能定理或能量守恒定律列方程求解．②能量转化特点：其它能〔如：机械能〕−−−−−−→安培力做负功电能−−−−−→电流做功内能〔焦耳热〕 2.电能求解的三种方法：①功能关系：电磁感应过程产生的电能等于该过程克制安培力所做功：Q ＝-W 安②能量守恒：电磁感应过程中产生的电能等于该过程中其他形式能的减少量：Q ＝ΔE 其他③利用电流做功：电磁感应过程中产生的电能等于通过电路中电流所做的功:Q=I 2Rt 【例1】如下图，平行金属导轨与水平面间的倾角为θ，导轨电阻不计，与阻值为R 的定值电阻相连，匀强磁场垂直穿过导轨平面，磁感应强度为B .有一质量为m 长为l 的导体棒从ab 位置获得平行于斜面的，大小为v 的初速度向上运动，最远到达a ′b ′的位置，滑行的距离为s ，导体棒的电阻也为R ，与导轨之间的动摩擦因数为μ.那么( )A ．上滑过程中导体棒受到的最大安培力为B 2l 2vRB ．上滑过程中电流做功发出的热量为12mv 2－mgs sin θC ．上滑过程中导体棒克制安培力做的功为12mv 2D ．上滑过程中导体棒损失的机械能为12mv 2－mgs sin θ【例2】如下图，AB 、CD 为两个平行的水平光滑金属导轨，处在方向竖直向下，磁感应强度为B 的匀强磁场中．AB 、CD 的间距为L ，左右两端均接有阻值为R 的电阻．质量为m 长为L 且不计电阻的导体棒MN 放在导轨上，与导轨接触良好，并与轻质弹簧组成弹簧振动系统．开场时，弹簧处于自然长度，导体棒MN 具有水平向左的初速度v 0，经过一段时间，导体棒MN 第一次运动到最右端，这一过程中AC 间的电阻R 上产生的焦耳热为Q ，那么( C )A ．初始时刻导体棒所受的安培力大小为B 2L 2v 0RB ．从初始时刻至导体棒第一次到达最左端的过程中，整个回路产生的焦耳热为2Q 3C ．当导体棒第一次到达最右端时，弹簧具有的弹性势能为12mv 20－2QD ．当导体棒再次回到初始位置时，AC 间电阻R 的热功率为B 2L 2v 20R【例3】如下图，在倾角为θa b 边到达gg ’与ff ’中间位置时，线框又恰好做匀速运动，那么：(1)当a b 边刚越过ff ′时，线框加速度的值为多少?(2)求线框开场进入磁场到a b 边到达gg ′与ff ′中点的过程中产生热量是多少?【例4】如下图，空间分布着水平方向的匀强磁场，磁场区域的水平宽度d=，，竖直方向足够长，磁感应强度B ＝0.5T 。

D.带电微粒不可能先向 N 板运动后向M 板运动电磁感应的动力学和能量问题知识点1电磁感应的动力学问题 当导体棒切割磁感线产生感应电流时，导体棒自身也受安培力,可知安培力大小与导体棒的运动状态有关，而根据牛顿运动定律,培力大小有关。

因此要把安培力与牛顿运动定律相结合。

知识点2电磁感应的能量问题C.金属棒ab 下滑过程中M 板电势高于N 板电势安培力做功的过程是其他能变为电能的过程。

。

若是纯电阻电 路，电能再全部变为热能。

一 W F 安=Q 热，一P F 安=卩热. 例1如图所示，光滑导轨倾斜放置，其下端连接一个灯泡, 当ab 棒下滑到稳定状态时，小灯泡获得的功率为 的功率变为2P o ,下列措施正确的是： 换一个电阻为原来一半的灯泡； 把磁感应强度 B 增为原来的2倍； 换一个质量为原来的 晅倍的金属棒;匀强磁场垂直于导线 所在平面, P o ,除灯泡外，其它电阻不计，要使灯泡 ) 72 倍; 、把导轨间距离增为原来的 练习1如图甲所示，abed 为导体做成的框架，其平面与水平面成 0角， bc 接触良好，整个装置放在垂直于框架平面的变化磁场中，磁场的磁感应强度 变化情况如图乙所示(设图甲中 B 的方向为正方向)•在0〜t 1时间内导体棒PQ 始终静止, 下面判断正确的是( ) A. 导体棒 B. 导体棒 C. 导体棒 D. 导体棒PQ 中电流方向由 Q 至P PQ 受安培力方向沿框架向下 PQ 受安培力大小在增大 PQ 受安培力大小在减小 练习2如图所示，电阻艮b =0.1 Q 的导体 滑导线框向右做匀速运动线框中接有电阻 线框放在磁感应强度 B=0.1T 的匀强磁场中 导体棒PQ 与ad 、 B 随时间t 4S* ab 沿光R=0.4Q, ,磁 X X X X X X X X 场方向垂直于线框平面，导体的ab 长度l=0.4m, 运动速度v=10m/s.线框的电阻不计. (1) 电路abcd 中相当于电源的部分是 , 相当于电源的正极是 (2) 使导体ab 向右匀速运动所需的外力 F' = N, 方向_ (3) 电阻R 上消耗的功率 P = _____ W 例2拉力所做的功如图10,两根足够长光滑平行金属导轨 PP ‘ 倾斜放置，匀强磁场垂直于导轨平面，导轨的上端与水平放置的 两金属板M 、N 相连，板间距离足够大， 板间有一带电微粒， 金属棒ab 水平跨放在导轨上， 下滑过程中与导轨接触良好.现同时由静止释放带电微粒和金属棒ab ,则()A .金属棒ab 最终可能匀速下滑B.金属棒ab —直加速下滑导体棒的运动状态也和安练习1练习 如图所示，足够长的光滑导轨倾斜放置，其下端连接一个灯泡，匀强磁场垂直于导轨所在平面向上（导轨和导线电阻不计），则垂直导轨的导体棒 ab 在下滑过程中（） A. 导体棒 ab 中感应电流从a 流向b B. 导体棒 ab 受到的安培力方向平行斜面向上 C. 导体棒 ab 一定匀加速下滑D. 灯泡亮度一直保持不变0的斜面上，导轨下端接有电 例3如图5所示电路，两根光滑金属导轨平行放置在倾角为 阻R,导轨电阻不计，斜面处在竖直向上的匀强磁场中，电阻可忽略不计的金属棒 ab 质量 为m ，受到沿斜面向上且与金属棒垂直的恒力 F 的作用•金属棒沿导轨匀速下滑, 则它在下滑高度h 的过程中，以下说法正确的是 A •作用在金属棒上各力的合力做功为零 B •重力做的功等于系统产生的电能 C.金属棒克服安培力做的功等于电阻 R 上产生的焦耳热 D •金属棒克服恒力 F 做的功等于电阻 R 上产生的焦耳热 练习1如图Z10 — 1所示，在磁感应强度为 B 的匀强磁场中，有半径为 框架，OC 为一能绕0在框架上滑动的导体棒 0、C 之间连一个电阻 R, 的电阻均不计，若要使 OC 能以角速度 3匀速转动，则外力做功的功率是 X Y B 2 3 2r 4B 23 2r 4 貫 A. R B. 2R X B 23 2r 4B 23 2r 4C. 4RD. 8Rr 的光滑半圆形导体 导体框架与导体棒 （ ）X …亠 XX A Q X XX 练习2竖直放置的平行光滑导轨，其电阻不计，磁场方向如图所示,磁感应强度B=0.5 T,导体 杆ab 和cd 的长均为0.2 m,电阻均为0.1 Q ,所受重力均为0.1 N,现在用力向上推导体杆 ab,使之匀速上升（与导轨接触始终良好），此时cd 恰好静止不动,ab 上升时下列说法正确的 是（ A. ab B. ab C. 在 D. 在 ） 。
