(完整版)专题电磁感应中的能量问题

12专题：电磁感应中的动力学、能量、动量的问题一、电磁感应中的动力学问题1.如图所示，两平行且无限长光滑金属导轨MN、PQ与水平面的夹角为θ＝30°，两导轨之间的距离为L＝1 m，两导轨M、P之间接入电阻R＝0.2 Ω，导轨电阻不计，在abdc区域内有一个方向垂直于两导轨平面向下的磁场Ⅰ，磁感应强度B0＝1 T，磁场的宽度x1＝1 m；在cd连线以下区域有一个方向也垂直于导轨平面向下的磁场Ⅱ，磁感应强度B1＝0.5 T。

一个质量为m＝1 kg的金属棒垂直放在金属导轨上，与导轨接触良好，金属棒的电阻r＝0.2 Ω，若金属棒在离ab连线上端x0处自由释放，则金属棒进入磁场Ⅰ恰好做匀速运动。

金属棒进入磁场Ⅱ后，经过ef时又达到稳定状态，cd与ef之间的距离x2＝8 m。

求：(g取10 m/s2)(1)金属棒在磁场Ⅰ运动的速度大小；(2)金属棒滑过cd位置时的加速度大小；(3)金属棒在磁场Ⅱ中达到稳定状态时的速度大小。

二、电磁感应中的能量问题2.如图甲所示，两条足够长的平行金属导轨间距为0.5 m，固定在倾角为37°的斜面上。

导轨顶端连接一个阻值为1 Ω的电阻。

在MN下方存在方向垂直于斜面向上、大小为1 T的匀强磁场。

质量为0.5 kg的金属棒从AB处由静止开始沿导轨下滑，其运动过程中的v－t图象如图乙所示。

金属棒运动过程中与导轨保持垂直且接触良好，不计金属棒和导轨的电阻，取g＝10 m/s2，sin 37°＝0.6，cos 37°＝0.8。

(1)求金属棒与导轨间的动摩擦因数；(2)求金属棒在磁场中能够达到的最大速率；(3)已知金属棒从进入磁场到速度达到5 m/s时通过电阻的电荷量为1.3 C，求此过程中电阻产生的焦耳热。

三、电磁感应中的动量问题1、动量定理在电磁感应中的应用导体棒或金属框在感应电流所引起的安培力作用下做非匀变速直线运动时，安培力的冲量为：I安＝B I Lt＝BLq ，通过导体棒或金属框的电荷量为：q＝IΔt＝ER 总Δt＝nΔΦΔt·R总Δt＝nΔФR总，磁通量变化量：ΔΦ＝BΔS＝BLx.当题目中涉及速度v、电荷量q、运动时间t、运动位移x时常用动量定理求解．2、正确运用动量守恒定律处理电磁感应中的问题常见情景及解题思路双杆切割式(导轨光滑)杆MN做变减速运动．杆PQ做变加速运动，稳定时，两杆的加速度均为零，以相等的速度匀速运动．系统动量守恒，对其中某杆可用动量定理动力学观点：求加速度能量观点：求焦耳热动量观点：整体动量守恒求末速度，单杆动量定理求冲量、电荷量3.如图所示，光滑平行金属导轨的水平部分处于竖直向下的匀强磁场中，磁感应强度B＝3 T。

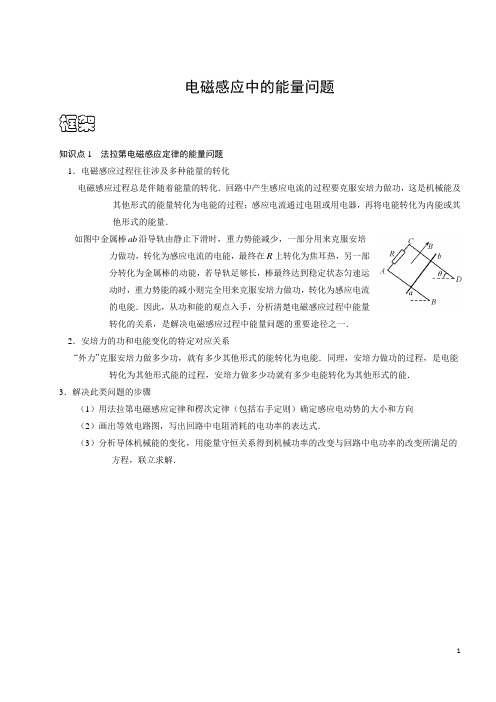

电磁感应中的能量问题框架知识点1 法拉第电磁感应定律的能量问题1．电磁感应过程往往涉及多种能量的转化电磁感应过程总是伴随着能量的转化．回路中产生感应电流的过程要克服安培力做功，这是机械能及其他形式的能量转化为电能的过程；感应电流通过电阻或用电器，再将电能转化为内能或其他形式的能量．如图中金属棒ab沿导轨由静止下滑时，重力势能减少，一部分用来克服安培力做功，转化为感应电流的电能，最终在R上转化为焦耳热，另一部分转化为金属棒的动能，若导轨足够长，棒最终达到稳定状态匀速运动时，重力势能的减小则完全用来克服安培力做功，转化为感应电流的电能．因此，从功和能的观点入手，分析清楚电磁感应过程中能量转化的关系，是解决电磁感应过程中能量问题的重要途径之一．2．安培力的功和电能变化的特定对应关系“外力”克服安培力做多少功，就有多少其他形式的能转化为电能．同理，安培力做功的过程，是电能转化为其他形式能的过程，安培力做多少功就有多少电能转化为其他形式的能．3．解决此类问题的步骤（1）用法拉第电磁感应定律和楞次定律（包括右手定则）确定感应电动势的大小和方向（2）画出等效电路图，写出回路中电阻消耗的电功率的表达式．（3）分析导体机械能的变化，用能量守恒关系得到机械功率的改变与回路中电功率的改变所满足的方程，联立求解．例题【例1】 如图所示，长L 1宽L 2的矩形线圈电阻为R ，处于磁感应强度为B 的匀强磁场边缘，线圈与磁感线垂直．求：将线圈以向右的速度v 匀速拉出磁场的过程中，（1）拉力F 大小；（2）拉力的功率P ；（3）拉力做的功W ；（4）线圈中产生的电热Q ；（5）通过线圈某一截面的电荷量q ．【例2】 如图所示，闭合导线框的质量可以忽略不计，将它从如图所示的位置匀速拉出匀强磁场．若第一次用0.3s 时间拉出，外力所做的功为1W ，通过导线截面的电量为q ；第二次用0.9s 时间拉出，外力所做的功为2W ，通过导线截面的电量为2q ，则（）A ．1212,W W q q <<B ．1212,W W q q <=C ．1212,W W q q >=D ．1212,W W q q >>【例3】 如图所示，用粗细相同的铜丝做成边长分别为L 和2L 的两只闭合线框a 和b ，以相同的速度从磁感应强度为B 的匀强磁场区域中匀速地拉到磁场外，不考虑线框的动能，若外力对环做的功分别为Wa 、Wb ，则W a ∶W b 为 ( ) A ．1∶4 B ．1∶2 C ．1∶1D ．不能确定【例4】 粗细均匀的电阻丝围成的正方形线框，原先整个置于有界匀强磁场内，磁场方向垂直于线框平面，其边界与正方形线框的边平行，现使线框沿四个不同方向匀速平移出磁场，如图，线框移出磁场的整个过程中（）A ．四种情况下流过ab 边的电流的方向都相同B ．①图中流过线框的电量与v 的大小无关C ．②图中线框的电功率与v 的大小成正比D ．③图中磁场力对线框做的功与2v 成正比【例5】 如图所示，由粗细均匀、同种金属导线构成的长方形线框abcd 放在光滑的水平桌面上，线框边长分别为L 和2L ，其中ab 段的电阻为R 。

h 电磁感应中的能量问题【知识要点】1、理解功与能的关系合力做功=动能的改变（动能定理）重力做功=重力势能的改变。

重力做正功，重力势能减少；重力做负功，重力势能增加。

弹力做功=弹性势能的改变。

弹力做正功，弹性势能减少；弹力做负功，弹性势能增加。

电场力做功=电势能的改变。

电场力做正功，电势能减少；电势能做负功，电势能增加。

安培力做功=电能的改变。

安培力做正功，电能转化为其他形式的能；安培力做负功（即克服安培力做功），其他形式的能转化为电能。

2、电磁感应中的能量转化和守恒产生和维持感应电流的存在的过程就是其它形式的能量转化为感应电流电能的过程。

对切割磁感线产生的电磁感应现象，导体在达到稳定状态之前，外力移动导体所做的功，一部分消耗于克服安培力做功，转化为产生感应电流的电能或最后在转化为焦耳热，另一部分用于增加导体的动能，即当导体达到稳定状态（作匀速运动时），外力所做的功，完全消耗于克服安培力做功，并转化为感应电流的电能或最后在转化为焦耳热在较复杂的电磁感应现象中，经常涉及求解耳热的问题。

尤其是变化的安培力，不能直接由Q=I 2 Rt 解，用能量守恒的方法就可以不必追究变力、变电流做功的具体细节，只需弄清能量的转化途径，注意分清有多少种形式的能在相互转化，用能量的转化与守恒定律就可求解，而用能量的转化与守恒观点，只需从全过程考虑，不涉及电流的产生过程，计算简便。

这样用守恒定律求解的方法最大特点是省去许多细节，解题简捷、方便。

【典型例题】例1、如图所示，质量为m ，高度为h 的矩形导体线框在竖直面内由静止开始自由下落.它的上下两边始终保持水平，途中恰好匀速通过一个有理想边界的匀强磁场区域，则线框在此过程中产生的热量为（ ）A.mghB.2mghC.大于mgh ，小于2mghD.大于2mgh例2、长L 1宽L 2的矩形线圈电阻为R ，处于磁感应强度为B 的匀强磁场边缘，线圈与磁感线垂直。

将线圈以向右的速度v 匀速拉出磁场的过程中，求⑴拉力F 大小； ⑵拉力的功率P ； ⑶拉力做的功W ； ⑷线圈中产生的电热Q ；⑸通过线圈某一截面的电荷量q 。

电磁感应中的能量问题1.思路：从能量转化和守恒着手，运用动能定理或能量守恒定律。

①根本思路：受力分析→弄清哪些力做功，正功还是负功→明确有哪些形式的能量参与转化，哪些增哪些减→由动能定理或能量守恒定律列方程求解．②能量转化特点：其它能〔如：机械能〕−−−−−−→安培力做负功电能−−−−−→电流做功内能〔焦耳热〕 2.电能求解的三种方法：①功能关系：电磁感应过程产生的电能等于该过程克制安培力所做功：Q ＝-W 安②能量守恒：电磁感应过程中产生的电能等于该过程中其他形式能的减少量：Q ＝ΔE 其他③利用电流做功：电磁感应过程中产生的电能等于通过电路中电流所做的功:Q=I 2Rt 【例1】如下图，平行金属导轨与水平面间的倾角为θ，导轨电阻不计，与阻值为R 的定值电阻相连，匀强磁场垂直穿过导轨平面，磁感应强度为B .有一质量为m 长为l 的导体棒从ab 位置获得平行于斜面的，大小为v 的初速度向上运动，最远到达a ′b ′的位置，滑行的距离为s ，导体棒的电阻也为R ，与导轨之间的动摩擦因数为μ.那么( )A ．上滑过程中导体棒受到的最大安培力为B 2l 2vRB ．上滑过程中电流做功发出的热量为12mv 2－mgs sin θC ．上滑过程中导体棒克制安培力做的功为12mv 2D ．上滑过程中导体棒损失的机械能为12mv 2－mgs sin θ【例2】如下图，AB 、CD 为两个平行的水平光滑金属导轨，处在方向竖直向下，磁感应强度为B 的匀强磁场中．AB 、CD 的间距为L ，左右两端均接有阻值为R 的电阻．质量为m 长为L 且不计电阻的导体棒MN 放在导轨上，与导轨接触良好，并与轻质弹簧组成弹簧振动系统．开场时，弹簧处于自然长度，导体棒MN 具有水平向左的初速度v 0，经过一段时间，导体棒MN 第一次运动到最右端，这一过程中AC 间的电阻R 上产生的焦耳热为Q ，那么( C )A ．初始时刻导体棒所受的安培力大小为B 2L 2v 0RB ．从初始时刻至导体棒第一次到达最左端的过程中，整个回路产生的焦耳热为2Q 3C ．当导体棒第一次到达最右端时，弹簧具有的弹性势能为12mv 20－2QD ．当导体棒再次回到初始位置时，AC 间电阻R 的热功率为B 2L 2v 20R【例3】如下图，在倾角为θa b 边到达gg ’与ff ’中间位置时，线框又恰好做匀速运动，那么：(1)当a b 边刚越过ff ′时，线框加速度的值为多少?(2)求线框开场进入磁场到a b 边到达gg ′与ff ′中点的过程中产生热量是多少?【例4】如下图，空间分布着水平方向的匀强磁场，磁场区域的水平宽度d=，，竖直方向足够长，磁感应强度B ＝0.5T 。

专题电磁感应中的能量问题【学习目标】1复习并熟悉电磁感应中的动力学问题的分析方法与解题步骤2•理解电磁感应的能量转化的过程，掌握能量问题的求解思路【重点、难点】重点：理解电磁感应过程的实质是不同形式的能量转化的过程难点：掌握电磁感应中能量问题的求解思路【复习旧知】电磁感应中的动力学问题1 •电磁感应与动力学、运动学结合的动态分析，分析方法导体受力运动产生感应电动势T感应电流T通电导线受安培力T合外力变化T加速度变化T速度变化T感应电动势变化T……周而复始地循环，直至达到稳定状态.2 •分析动力学问题的步骤(1) 用电磁感应定律和_________ 定律、_______ 定则确定感应电动势的大小和方向.(2) 应用________________ 求出电路中感应电流的大小.⑶分析研究导体受力情况，特别要注意安培力 __________ 的确定.(4)列出__________ 方程或__________ 方程求解.3 •两种状态处理(1) 导体处于平衡态一一静止或匀速直线运动状态.处理方法：根据_______ 条件——合外力等于零，列式分析.(2) -------------------------------- 导体处于非平衡态加速度不为零.处理方法：根据______________ 定律进行动态分析或结合功能关系分析.1典型考题〗如图甲所示，两根足够长的直金属导轨MN、PQ平行放置在倾角为B的绝缘斜面上，两导轨间距为L, M、P两点间接有阻值为R的电阻•一根质量为m的均匀直金属杆ab放在两导轨上，并与导轨垂直•整套装置处于磁感应强度为B的匀强磁场中，磁场方向垂直斜面向下.导轨和金属杆的电阻可忽略•让ab杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦.(1)由b向a方向看到的装置如图乙所示，请在此图中画出ab杆下滑过程中某时刻的受力示意图.⑵在加速下滑过程中，当ab杆的速度大小为v时，求此时ab杆中的电流及其加速度的大小.(3) 求在下滑过程中，ab杆可以达到的速度最大值.【课堂学案】电磁感应中的能量问题1. _____________________ 电磁感应过程的实质是不同形式的能量转化的过程.电磁感应过程中产生的感应 电流在磁场中必定受到 作用，因此要维持感应电流存在，必须有“外力”克服 安培力做功•此过程中，其他形式的能转化为 ___________ ，“外力”克服安培力做多少功, 就有多少其他形式的能转化为 _________ ;当感应电流通过用电器时，电能又转化为其他形 式的能•可以简化为下列形式：同理，安培力做功的过程，是 ______ 转化为 ___________ 的能的过程，安培力做多少功， 就有多少电能转化为其他形式的能.2 •能量问题的求解思路主要有三种⑴利用克服安培力做功求解：电磁感应中产生的 ___________ 等于 ____________ 所做的功; （2） ______________________________________________ 利用能量守恒求解：机械能的减少量等于产生的 _____________________________________________ ;（3） 利用电路特征求解：通过电路中所产生的电能来计算. 【典型例题】1•如图所示，固定在水平绝缘平面上且足够长的金属导轨不计电阻，但表面粗糙， 导轨左端连接一个电阻 R ，质量为m 的金属棒（电阻也不计）放在导轨上并与导轨垂直，整 个装置放在匀强磁场中，磁场方向与导轨平面垂直.用水平恒力 F 把ab 棒从静止起向右拉动的过程中，下列说法正确的是（ ）A •恒力F 做的功等于电路产生的电能B .恒力F 和摩擦力的合力做的功等于电路中产生的电能C •克服安培力做的功等于电路中产生的电能D .恒力F 和摩擦力的合力做的功等于电路中产生的电能和获 得的动能之和2 •光滑曲面与竖直平面的交线是抛物线，如图所示，抛物线的方程为 y = x 2，其下半部处在一个水平方向的匀强磁场中，磁场的上边界是y = a 的直线（图中的虚线所示），一个质量为m 的小金属块从抛物线 y = b （b>a ）处以速度v 沿抛物线下滑，假设抛物线足够长， 则金属块在曲面上滑动的过程中产生的焦耳热总量是（ ）其他形式的能女口：机械能安培力做负功--- >电能 电流做功---- >其他形式的能女口：内能3 .如图所示，先后两次将同一个矩形线圈由匀强磁场中拉出，两次拉动的速度相同.第一次线圈长边与磁场边界平行，将线圈全部拉出磁场区，拉力做功W1、通过导线截面的电荷量为q1,第二次线圈短边与磁场边界平行，将线圈全部拉出磁场区域，拉力做功为 W2、通过导线截面的电荷量为q2，则（ ）XXXX :A . W 1>W 2, q 1= q 2VX X XB . W 1 = W 2, q 1>q 2I IC . W 1 <W 2, q 1<q 2 X XXX I1申D . W 1>W 2, q 1>q 2X K X 1 4iX KX_ t X4.如图所示，电阻为 R ，其他电阻均可忽略， ef 是一电阻可不计的水平放置的导体棒，质量为 m ，棒的两端分别与 ab 、cd 保持良好接触，又能沿框架无摩擦下滑，整个装 置放在与框架垂直的匀强磁场中，当导体棒 ef 从静止下滑经一段时间后闭合开关 S ,则S闭合后（）A .导体棒ef 的加速度可能大于 gB .导体棒ef 的加速度一定小于gC .导体棒ef 最终速度随S 闭合时刻的不同而不同D .导体棒ef 的机械能与回路内产生的电能之和一定守恒【反馈练习】1 . （2009天津理综4）如图所示，竖直放置的两根平行金属导轨之间接有 定值电阻R ,质量不能忽略的金属棒与两导轨始终保持垂直并良好接触且 无摩擦，棒与导轨的电阻均不计，整个装置放在匀强磁场中，磁场方向与 导轨平面垂直，棒在竖直向上的恒力 F 作用下加速上升的一段时间内， F 做的功与安培力做的功的代数和等于（ ）A .棒的机械能增加量B .棒的动能增加量C .棒的重力势能增加量D .电阻R 上放出的热量2. （2011福建17）如图所示，足够长的U 型光滑金属导轨平面与水平面成 B 角（0< 0<90；）其中MN 与PQ 平行且间距为L ,导轨平面与磁感应强度为B 的匀强磁场垂直，导轨电阻C . mg(b — a)1 2 B.qmv1 2D . mg(b — a)+ ^mvU :hL O丄不计.金属棒ab由静止开始沿导轨下滑，并与两导轨始终保持垂直且良好接触，ab棒接入电路的电阻为R,当流过ab棒某一横截面的电量为q时，棒的速度大小为v,则金属棒ab在这一过程中（）4. （2009福建理综18）如图所示，固定放置在同一水平面内的两根平行长直金属导轨的间 距为d ，其右端接有阻值为 R 的电阻，整个装置处在竖直向上、磁感应强度大小为 B 的匀强磁场中.一质量为m （质量分布均匀）的导体杆ab 垂直于导轨放置，且与两导轨保持良好 接触，杆与导轨之间的动摩擦因数为□现杆在水平向左、垂直于杆的恒力 F 作用下从静止开始沿导轨运动距离 I 时，速度恰好达到最大（运动过程中杆始终与导轨保持垂直 ）.设杆 接入电路的电阻为r ，导轨电阻不计，重力加速度大小为g 。

电磁感应中的能量问题分析一、基础知识1、过程分析(1)电磁感应现象中产生感应电流的过程，实质上是能量的转化过程．(2)电磁感应过程中产生的感应电流在磁场中必定受到安培力的作用，因此，要维持感应电流的存在，必须有“外力”克服安培力做功，将其他形式的能转化为电能．“外力”克服安培力做了多少功，就有多少其他形式的能转化为电能．(3)当感应电流通过用电器时，电能又转化为其他形式的能．安培力做功的过程，或通过电阻发热的过程，是电能转化为其他形式能的过程．安培力做了多少功，就有多少电能转化为其他形式的能．2、求解思路(1)若回路中电流恒定，可以利用电路结构及W＝UIt或Q＝I2Rt直接进行计算．(2)若电流变化，则：①利用安培力做的功求解：电磁感应中产生的电能等于克服安培力所做的功；②利用能量守恒求解：若只有电能与机械能的转化，则机械能的减少量等于产生的电能．3、电磁感应中能量转化问题的分析技巧a、电磁感应过程往往涉及多种能量的转化(1)如图中金属棒ab沿导轨由静止下滑时，重力势能减少，一部分用来克服安培力做功，转化为感应电流的电能，最终在R上转化为焦耳热，另一部分转化为金属棒的动能．(2)若导轨足够长，棒最终达到稳定状态做匀速运动，之后重力势能的减小则完全用来克服安培力做功，转化为感应电流的电能．b、安培力做功和电能变化的特定对应关系(1)“外力”克服安培力做多少功，就有多少其他形式的能转化为电能．(2)安培力做功的过程，是电能转化为其他形式的能的过程，安培力做多少功就有多少电能转化为其他形式的能．c 、解决此类问题的步骤(1)用法拉第电磁感应定律和楞次定律(包括右手定则)确定感应电动势的大小和方向．(2)画出等效电路图，写出回路中电阻消耗的电功率的表达式．(3)分析导体机械能的变化，用能量守恒关系得到机械功率的改变与回路中电功率的改变所满足的方程，联立求解．二、练习1、如图所示，竖直放置的两根足够长平行金属导轨相距L ，导轨间接有一定值电阻R ，质量为m ，电阻为r 的金属棒与两导轨始终保持垂直并良好接触，且无摩擦，整个装置放在匀强磁场中，磁场方向与导轨平面垂直，现将金属棒由静止释放，金属棒下落高度为h 时开始做匀速运动，在此过程中 ( )A ．导体棒的最大速度为2ghB ．通过电阻R 的电荷量为BLh R ＋rC ．导体棒克服安培力做的功等于电阻R 上产生的热量D ．重力和安培力对导体棒做功的代数和等于导体棒动能的增加量答案 BD解析 金属棒由静止释放后，当a ＝0时，速度最大，即mg －BL BL v m R ＋r＝0，解得v m ＝mg (R ＋r )B 2L 2，A 项错误．此过程通过R 的电荷量q ＝I Δt ＝BLh (R ＋r )Δt ·Δt ＝BLh R ＋r，B 项正确．导体棒克服安培力做的功等于整个电路产生的热量，C 项错误．由动能定理知对导体棒有ΔE k ＝W 重＋W 安，D 项正确．2、如图所示，倾角为θ＝30°、足够长的光滑平行金属导轨MN 、PQ 相距L 1＝0.4 m ，B 1＝5 T的匀强磁场垂直导轨平面向上．一质量m ＝1.6 kg 的金属棒ab 垂直于MN 、PQ 放置在导轨上，且始终与导轨接触良好，其电阻r ＝1 Ω.金属导轨上端连接右侧电路，R 1＝1 Ω，R 2＝1.5 Ω.R 2两端通过细导线连接质量M ＝0.6 kg 的正方形金属框cdef ，正方形边长L 2＝0.2 m ，每条边电阻r 0为1 Ω，金属框处在一方向垂直纸面向里、B 2＝3 T 的匀强磁场中．现将金属棒由静止释放，不计其他电阻及滑轮摩擦，g 取10 m/s 2.(1)若将电键S 断开，求棒下滑过程中的最大速度．(2)若电键S闭合，每根细导线能承受的最大拉力为3.6 N，求细导线刚好被拉断时棒的速度．(3)若电键S闭合后，从棒释放到细导线被拉断的过程中，棒上产生的电热为2 J，求此过程中棒下滑的高度(结果保留一位有效数字)．解析(1)棒下滑过程中，沿导轨的合力为0时，速度最大，mg sin θ－F安＝0F安＝B1IL1I＝Er＋R1＋R2E＝B1L1v max代入数据解得：v max＝7 m/s(2)闭合S后，设细导线刚断开时，通过金属框ef边电流为I′，则通过cd边的电流为3I′则：2F T－Mg－B2I′L2－3B2I′L2＝0解得I′＝0.5 A通过R2的电流I2＝3I′r0 R2I2＝1 A电路总电流I1＝I2＋4I′＝3 A金属框接入电路总电阻R框＝34ΩR2与R框并联电阻为R′，R′＝R框R2R框＋R2＝1 2Ω设此时棒的速度为v1，则有I 1＝B 1L 1v 1r ＋R 1＋R ′解得v 1＝3.75 m/s(3)当棒下滑高度为h 时，棒上产生的热量为Q ab ，R 1上产生的热量为Q 1，R 2与R 框上产生的总热量为Q ′，根据能量转化与守恒定律有mgh ＝12m v 21＋Q ab ＋Q 1＋Q ′ Q ab ＝2 JQ 1＝Q ab ＝2 JQ ′＝Q ab 2＝1 J 解得h ≈1 m答案 (1)7 m/s (2)3.75 m/s (3)1 m3、如图所示电路，两根光滑金属导轨平行放置在倾角为θ的斜面上，导轨下端接有电阻R ，导轨电阻不计，斜面处在竖直向上的匀强磁场中，电阻可忽略不计的金属棒ab 质量为m ，受到沿斜面向上且与金属棒垂直的恒力F 的作用．金属棒沿导轨匀速下滑，则它在下滑高度h 的过程中，以下说法正确的是( )A ．作用在金属棒上各力的合力做功为零B ．重力做的功等于系统产生的电能C ．金属棒克服安培力做的功等于电阻R 上产生的焦耳热D ．金属棒克服恒力F 做的功等于电阻R 上产生的焦耳热答案 AC解析 根据动能定理，合力做的功等于动能的增量，故A 对；重力做的功等于重力势能的减少，重力做的功等于克服F 所做的功与产生的电能之和，而克服安培力做的功等于电阻R 上产生的焦耳热，所以B 、D 错，C 对．4、(2011·上海单科·32)如图所示，电阻可忽略的光滑平行金属导轨长s ＝1.15 m ，两导轨间距L ＝0.75 m ，导轨倾角为30°，导轨上端ab 接一阻值R ＝1.5 Ω的电阻，磁感应强度B ＝0.8 T 的匀强磁场垂直轨道平面向上．阻值r ＝0.5 Ω、质量m ＝0.2 kg 的金属棒与轨道垂直且接触良好，从轨道上端ab 处由静止开始下滑至底端，在此过程中金属棒产生的焦耳热Q r ＝0.1 J ．(取g ＝10 m/s 2)求：(1)金属棒在此过程中克服安培力做的功W 安；(2)金属棒下滑速度v ＝2 m/s 时的加速度a ；(3)为求金属棒下滑的最大速度v m ，有同学解答如下：由动能定理，W G －W 安＝12m v 2m，….由此所得结果是否正确？若正确，说明理由并完成本小题；若不正确，给出正确的解答． 答案 (1)0.4 J (2)3.2 m/s 2 (3)见解析解析 (1)下滑过程中安培力做的功即为电阻上产生的焦耳热，由于R ＝3r ，因此Q R ＝3Q r ＝0.3 J所以W 安＝Q ＝Q R ＋Q r ＝0.4 J(2)金属棒下滑时受重力和安培力F 安＝BIL ＝B 2L 2R ＋rv 由牛顿第二定律得mg sin 30°－B 2L 2R ＋rv ＝ma 所以a ＝g sin 30°－B 2L 2m (R ＋r )v ＝[10×12－0.82×0.752×20.2×(1.5＋0.5)] m/s 2＝3.2 m/s 2 (3)此解法正确．金属棒下滑时受重力和安培力作用，其运动满足mg sin 30°－B 2L 2R ＋rv ＝ma 上式表明，加速度随速度增大而减小，棒做加速度减小的加速运动．无论最终是否达到匀速，当棒到达斜面底端时速度一定为最大．由动能定理可以得到棒的最大速度，因此上述解法正确．mgs sin 30°－Q ＝12m v 2m 所以v m ＝ 2gs sin 30°－2Q m＝ 2×10×1.15×12－2×0.40.2m/s ≈2.74 m/s. 5、如图所示，两平行光滑的金属导轨MN 、PQ 固定在水平面上，相距为L ，处于竖直方向的磁场中，整个磁场由若干个宽度皆为d 的条形匀强磁场区域1、2、3、4……组成，磁感应强度B 1、B 2的方向相反，大小相等，即B 1＝B 2＝B .导轨左端MP 间接一电阻R ，质量为m 、电阻为r 的细导体棒ab 垂直放置在导轨上，与导轨接触良好，不计导轨的电阻．现对棒ab 施加水平向右的拉力，使其从区域1磁场左边界位置开始以速度v 0向右做匀速直线运动并穿越n 个磁场区域．(1)求棒ab 穿越区域1磁场的过程中电阻R 产生的焦耳热Q ；(2)求棒ab 穿越n 个磁场区域的过程中拉力对棒ab 所做的功W ；(3)规定棒中从a 到b 的电流方向为正，画出上述过程中通过棒ab 的电流I 随时间t 变化的图象；(4)求棒ab 穿越n 个磁场区域的过程中通过电阻R 的净电荷量q .答案 (1)B 2L 2v 0Rd (R ＋r )2 (2)nB 2L 2v 0d R ＋r(3)见解析图 (4)BLd R ＋r或0 解析 (1)棒产生的感应电动势E ＝BL v 0通过棒的感应电流I ＝E R ＋r电阻R 产生的焦耳热Q ＝(E R ＋r)2R ·d v 0＝B 2L 2v 0Rd (R ＋r )2 (2)拉力对棒ab 所做的功W ＝E 2R ＋r ·d v 0·n ＝nB 2L 2v 0d R ＋r(3)I －t 图象如图所示(4)若n 为奇数，通过电阻R 的净电荷量q ＝ΔΦ1R ＋r ＝BLd R ＋r若n为偶数，通过电阻R的净电荷量q＝ΔΦ2＝0R＋r注：(2)问中功W也可用功的定义式求解；(4)问中的电荷量也可用(3)问中的图象面积求出．。

II題刨|打描1.安培力的大小电磁感应中的动力学问题感应电EI=R+r»=B212VR+r电磁感应的能量问题感应电动势：E=Bl v安培力公式：F=BIl2.安培力的方向(1)先用右手定则确定感应电流方向，再用左手定则确定安培力方向。

(2)根据楞次定律，安培力方向一定和导体切割磁感线运动方向相反。

II聴心寰破1.电磁感应中动力学问题的动态分析联系电磁感应与力学问题的桥梁是磁场对电流的安培力，由于感应电流与导体切割磁感线运动的加速度有着相互制约关系，因此导体一般不是匀变速直线运动，而是经历一个动态变化过程再趋于一个稳定状态，分析这一动态过程的基本思路是：导体受力运动―皿感应电动势错误!感应电流错误!通电导体受安培力一合外力变化―合冷加速度变化一速度变化一周而复始地循环，循环结束时，加速度等于零，导体达到稳定的临界状态。

2.解题步骤(1)用法拉第电磁感应定律和楞次定律、右手定则确定感应电动势的大小和方向。

(2)应用闭合电路欧姆定律求出电路中的感应电流的大小。

(3)分析研究导体受力情况，特别要注意安培力方向的确定。

(4)列出动力学方程或平衡方程求解。

3.两种状态处理(1)导体处于平衡态——静止或匀速直线运动状态。

处理方法：根据平衡条件一一合外力等于零，列式分析。

(2)导体处于非平衡态——加速度不为零。

处理方法：根据牛顿第二定律进行动态分析或结合功能关系分析。

内电路(r)受力分析II輕綁打描1.能量的转化4.电磁感应中的动力学临界问题(1)解决这类问题的关键是通过运动状态的分析，寻找过程中的临界状态，如速度、加速度为最大值或最小值的条件。

(2)基本思路是:□口丄§E=力学对魏1—过程分折闭合电路的部分导体做切割磁感线运动产生感应电流,感应电流在磁场中受安培力。

外力克服安培力做功，将其它形式的能转化为电能，电流做功再将电能转化为其它形式的能。

2.实质电磁感应现象的能量转化，实质是其它形式的能和电能之间的转化。
