液压传动与气动技术课程教案-液压辅助元件一、教学目标1. 让学生了解液压辅助元件的定义、作用和分类。
2. 使学生掌握液压辅助元件的结构、原理及应用。
3. 培养学生分析和解决液压系统问题的能力。
二、教学内容1. 液压辅助元件的定义和作用2. 液压辅助元件的分类3. 各类液压辅助元件的结构、原理及应用三、教学重点与难点1. 教学重点：液压辅助元件的定义、作用、分类和应用。
2. 教学难点：各类液压辅助元件的结构和原理。
四、教学方法1. 讲授法：讲解液压辅助元件的基本概念、分类和应用。
2. 案例分析法：分析实际液压系统中的应用实例，加深学生对液压辅助元件的理解。
3. 互动教学法：引导学生提问、讨论，提高学生的参与度和积极性。
五、教学准备1. 教材或教学资源：《液压传动与气动技术》相关章节。
2. 课件：液压辅助元件的图片、结构图和应用实例。
3. 实验设备：液压辅助元件的实物或模型。
4. 教学工具：黑板、粉笔、多媒体设备等。
【导入新课】简要回顾上一节课的内容，引导学生思考液压系统的组成部分及其功能。
提问：“在液压系统中，除了液压泵、液压缸、控制阀等主要元件外，还有哪些元件起着重要作用？”【讲授新课】1. 液压辅助元件的定义和作用讲解液压辅助元件的概念，引导学生理解其在液压系统中的作用。
2. 液压辅助元件的分类介绍液压辅助元件的分类，包括过滤器、油箱、冷却器、气压计等。
3. 各类液压辅助元件的结构、原理及应用分别讲解各类液压辅助元件的结构、原理及应用，结合实际案例进行分析。
【课堂互动】1. 学生提问、讨论：液压辅助元件在实际应用中的重要性。
2. 教师提问：如何选择合适的液压辅助元件？【课后作业】1. 复习本节课的内容，掌握液压辅助元件的定义、作用、分类及应用。
2. 分析实际液压系统中液压辅助元件的作用和选用原则。
【教学反思】六、教学内容1. 液压油的选择与维护2. 油箱的设计与功能3. 液压系统的过滤器及其作用4. 冷却器在液压系统中的应用5. 气压计的使用和维护七、教学重点与难点1. 教学重点：液压油的选择与维护、油箱的设计与功能、液压系统的过滤器及其作用、冷却器在液压系统中的应用、气压计的使用和维护。

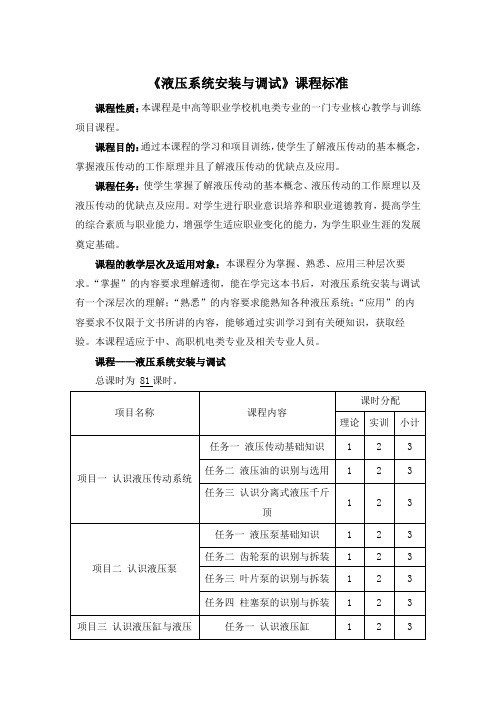

《液压系统安装与调试》课程标准
课程性质：本课程是中高等职业学校机电类专业的一门专业核心教学与训练项目课程。
课程目的：通过本课程的学习和项目训练，使学生了解液压传动的基本概念，掌握液压传动的工作原理并且了解液压传动的优缺点及应用。
课程任务：使学生掌握了解液压传动的基本概念、液压传动的工作原理以及液压传动的优缺点及应用。
对学生进行职业意识培养和职业道德教育，提高学生的综合素质与职业能力，增强学生适应职业变化的能力，为学生职业生涯的发展奠定基础。
课程的教学层次及适用对象：本课程分为掌握、熟悉、应用三种层次要求。
“掌握”的内容要求理解透彻，能在学完这本书后，对液压系统安装与调试有一个深层次的理解；“熟悉”的内容要求能熟知各种液压系统；“应用”的内容要求不仅限于文书所讲的内容，能够通过实训学习到有关硬知识，获取经验。
本课程适应于中、高职机电类专业及相关专业人员。
课程——液压系统安装与调试
总课时为 81课时。
液压辅助元件分解教案初中课程目标：1. 让学生了解液压系统的组成及其基本工作原理。
2. 使学生掌握液压辅助元件的作用和分类。
3. 培养学生分析问题和解决问题的能力。
教学内容：1. 液压系统的组成及基本工作原理。
2. 液压辅助元件的分类和作用。
3. 液压辅助元件在实际应用中的举例。
教学过程：一、导入（5分钟）1. 引导学生回顾液压系统的基本概念，如液压、液压油、液压泵等。
2. 提问：液压系统是如何实现力的传递和变换的？二、讲解液压系统的组成及基本工作原理（15分钟）1. 讲解液压系统的组成：液压泵、控制阀、执行器、液压油、辅助元件等。
2. 详细介绍液压泵的作用和工作原理。
3. 讲解控制阀的作用和工作原理。
4. 介绍执行器的作用和工作原理。
5. 讲解液压油在液压系统中的作用。
三、讲解液压辅助元件的分类和作用（15分钟）1. 介绍液压辅助元件的分类：过滤器、冷却器、油箱、压力表等。
2. 讲解过滤器的作用：过滤液压油中的杂质，保证系统的正常工作。
3. 讲解冷却器的作用：降低液压油温度，保证系统的稳定运行。
4. 讲解油箱的作用：储存液压油，保证系统的连续工作。
5. 讲解压力表的作用：测量液压系统的工作压力，监测系统的运行状态。
四、举例分析液压辅助元件在实际应用中的作用（15分钟）1. 分析液压系统在工程机械中的应用，举例说明液压辅助元件的作用。
2. 分析液压系统在汽车制动系统中的应用，举例说明液压辅助元件的作用。
3. 分析液压系统在工业生产中的应用，举例说明液压辅助元件的作用。
五、课堂小结（5分钟）1. 回顾本节课所学内容，让学生总结液压辅助元件的作用和分类。
2. 提问：液压辅助元件在实际应用中如何保证液压系统的正常工作？六、作业布置（5分钟）1. 请学生绘制液压系统的原理图，并标注出液压辅助元件。
2. 请学生撰写一篇关于液压辅助元件在实际应用中的短文。
教学反思：本节课通过讲解液压系统的组成、基本工作原理以及液压辅助元件的分类和作用，使学生掌握了液压辅助元件的相关知识。
《液压系统安装与调试》课程单元教学设计一、教案头海天HTF60W1X注塑机整机液压系统分析、组装及调试授课对象：机电3131－3132 学时：24 上课地点：5315教学目标能力（技能）目标知识目标1、能够对海天HTF60W1X整机进行工况分析，了解整机的主要组成及作用；2、能够根据工况理解海天HTF60W1X整机液压系统回路原理图；3、能分析海天HTF60W1X注塑机整机液压系统回路原理图所选择的基本液压回路、调速方式、液压泵形式的选择、速度换接方式的选择4、能够排除实验过程中出现的简单故障。
1、海天HTF60W1X注塑机整机液压系统的工作原理；2、海天HTF60W1X注塑机整机液压系统液压元件的选择方法；3、海天HTF60W1X注塑机整机液压系统的安装与调试原理。
能力训练任务及案例1、能够对海天HTF60W1X注塑机整机液压系统进行工况分析；2、能够根据工况理解海天HTF60W1X注塑机整机液压系统回路原理图；3、能根据确定的液压系统方案，拟定的液压系统图，正确选择液压元件，组装液压回路；教学组织教师讲解，学生分组进行设计、实际连接并调试；学生相互考核并纠正；教师总结。
教学材料教材：液压与气动应用技术徐小东主编电子工业出版社资料：液压与气压传动（第三版）屈圭主编机械工业出版社液压气动技术与实训张安全、王德洪主编人民邮电出版社液压与气动唐建生主编中国人民大学出版社液压技术与应用邱国庆编著人民邮电出版社液压与气动技术毛好喜主编人民邮电出版社液压传动与气压传动何存兴、张铁华主编华中科技大学出版社液压与气动技术姜佩东主编高等教育出版社液压与气压传动袁承训主编机械工业出版社液压元件手册黎柏启主编冶金、机械工业出版社作业1、海天HTF60W1X注塑机整机液压系统液压元件清单；2、根据液压系统原理图选择元件并正确连接；3、调试系统回路并能排除系统常见故障。
步骤教学内容教学方法教学手段学生活动时间分配组织教学回顾之前项目液压系统的分析方法，重点考虑机构功用和液压基本回路之间的关系5分钟告知（教学内容、目的）一、能力目标1、能够对海天HTF60W1X整机进行工况分析，了解整机的主要组成及作用；2、能够根据工况理解海天HTF60W1X整机液压系统回路原理图；3、能分析海天HTF60W1X注塑机整机液压系统回路原理图所选择的基本液压回路、调速方式、液压泵形式的选择、速度换接方式、快速回路与工进转快退控制方式的选择；4、能够排除实验过程中出现的简单故障。

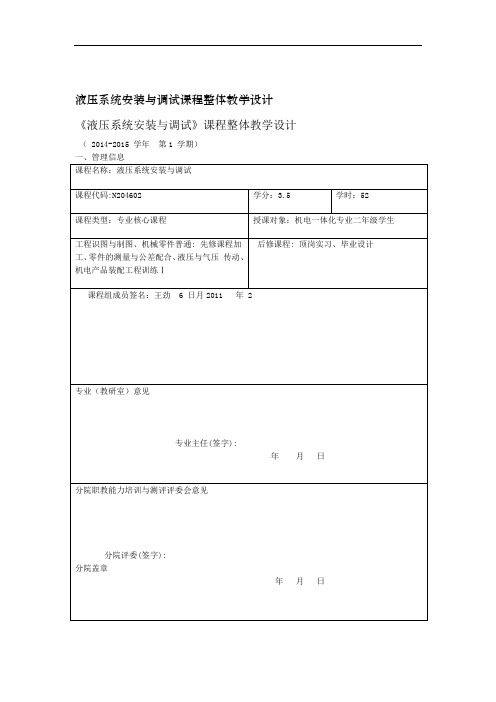

液压系统安装与调试课程整体教学设计《液压系统安装与调试》课程整体教学设计（ 2014-2015 学年第1 学期）一、管理信息二、课程设计9/ 1液压系统安装与调试课程整体教学设计1.课程目标能力目标（1）能分析一般的液压系统回路，并掌握设计简单的液压系统的思路。
（2）能读懂简单液压控制回路图，并熟练选用相关元件，按照回路图正确组装并调试液压控制回路。
（3）能通过典型的设备的液压系统的规划与实施，能对所学专业设备简单液压系统进行管理、安装和调试。
知识目标1）了解液压系统(hydraulic pressure system)的基本设计、分析方法。
2）掌握所学专业设备所用到的液压系统的原理，设计思路。
理解液压泵(hydraulic pressure pump)、液压缸(cylinder)、液压控制阀(hydraulic pressure control valve)及液压系统(hydraulic pressure system)中的辅助装置的基本结构和工作原理。
特别掌握是针对项目中设备所用到的各元件结构，原理。
3）掌握液压系统常用回路的基本工作原理、工作特性以及液压系统常用回路的基本工作特性。
4）理解典型液压系统的工作原理，掌握分析液压系统的方法。
5）了解液压系统常见的故障及其产生的原因。
其它目标1）训练学生具有对工作严谨、负责的职业素质。
2）训练学生的团队合作精神。
2.课程教学活动设计3. 课程内容设计9/ 2液压系统安装与调试课程整体教学设计2．2能力训练项目设计．教学进度表39/ 3液压系统安装与调试课程整体教学设计/ 4液压系统安装与调试课程整体教学设计/ 5液压系统安装与调试课程整体教学设计9/ 6液压系统安装与调试课程整体教学设计9 / 7液压系统安装与调试课程整体教学设计三、教学材料电子工业出版社徐小东主编 1、教材：液压与气动应用技术人民邮电出版社参考资料：液压气动技术与实训张安全、王德洪主编中国人民大学出版社唐建生主编液压与气动液压技术与应用邱国庆编著人民邮电出版社液压与气动技术毛好喜主编人民邮电出版社华中科技大学出版社液压传动与气压传动何存兴、张铁华主编姜佩东主编高等教育出版社液压与气动技术机械工业出版社液压与气压传动袁承训主编液压元件手册黎柏启主编冶金、机械工业出版社 2、教学仪器：液压实验室中各液压元件、 3、设备：注塑机液压实验台五台、海天注塑机三台四、教学组织形式教师示范，学生实际操作，教师指导。
第5章液压控制元件教案一、教学目标1.了解液压控制元件的基本原理和分类。
2.掌握溢流阀、比例阀、安全阀、方向控制阀的工作原理及调整方法。
3.了解液力放大器和液压自动机的工作原理和应用。
二、教学内容1.液压控制元件的基本原理和分类-液压控制元件的作用和应用场景-液压控制元件的基本分类2.溢流阀-溢流阀的工作原理和结构-溢流阀的调整方法和应用场景3.比例阀-比例阀的工作原理和结构-比例阀的特点和调整方法-比例阀的应用场景和控制效果4.安全阀-安全阀的工作原理和结构-安全阀的调整方法和应用场景5.方向控制阀-方向控制阀的工作原理和结构-方向控制阀的调整方法和应用场景-方向控制阀的分类和特点6.液力放大器和液压自动机-液力放大器的工作原理和应用场景-液压自动机的工作原理和应用场景三、教学方法1.理论讲授：通过介绍液压控制元件的基本原理和分类，向学生传授相关知识。
2.实例分析：通过实际案例，分析液压控制元件的应用场景和操作方法。
3.实验演示：展示液压控制元件的工作原理和调整方法，让学生亲自操作和观察。
四、教学步骤1.导入：介绍液压控制的基本概念和作用。
2.理论讲授：依次介绍溢流阀、比例阀、安全阀和方向控制阀的工作原理和调整方法。
3.实例分析：通过实际应用案例，分析液压控制元件的应用场景和操作方法。
4.实验演示：展示液力放大器和液压自动机的工作原理和应用方法，让学生亲自操作和观察。
5.练习与讨论：布置相关习题，引导学生对所学内容进行巩固和复习，并进行讨论和答疑。
6.总结与评价：总结本节课的教学内容，评价学生的学习情况。
五、教学资源1.课程教材：液压控制技术教材相关章节2.实验设备：液压控制元件实验装置、液压控制系统实验装置3.案例分析：液压控制元件应用案例材料六、教学评价1.学生课堂表现：学生参与度、主动性和表现能力。
2.学生作业完成情况：作业的准确度和完整度。
3.学生实验操作和观察：实验操作的准确度和观察问题的发现能力。
液压传动与气动技术课程教案-液压辅助元件一、教学目标1. 让学生了解液压辅助元件的定义、作用和分类。
2. 使学生掌握液压辅助元件的设计原理和选用方法。
3. 培养学生分析和解决液压系统问题的能力。
二、教学内容1. 液压辅助元件的定义和作用2. 液压辅助元件的分类3. 液压辅助元件的设计原理4. 液压辅助元件的选用方法5. 液压辅助元件在实际应用中的案例分析三、教学方法1. 讲授法：讲解液压辅助元件的基本概念、作用和分类。
2. 案例分析法：分析实际应用中液压辅助元件的设计和选用。
3. 互动教学法：引导学生提问和讨论，提高学生参与度。
四、教学准备1. 教案、教材和相关资料。
2. 投影仪或白板。
3. 液压辅助元件的实物或模型。
五、教学过程1. 导入：简要介绍液压辅助元件的概念，引发学生兴趣。
2. 讲解液压辅助元件的定义、作用和分类。
3. 分析液压辅助元件的设计原理，引导学生理解其工作原理。
4. 讲解液压辅助元件的选用方法，让学生掌握实际应用中的技巧。
5. 案例分析：以实际应用为例，分析液压辅助元件在液压系统中的重要作用。
6. 互动环节：学生提问、讨论，解答学生疑问。
8. 作业布置：布置相关练习题，巩固所学知识。
六、教学评估1. 课堂提问：通过提问了解学生对液压辅助元件基本概念的理解程度。
2. 练习题：布置课后练习题，评估学生对液压辅助元件设计和选用方法的掌握情况。
七、教学拓展1. 液压辅助元件的最新发展动态：介绍液压辅助元件领域的最新研究成果和技术进展。
2. 液压辅助元件在不同行业中的应用：分析液压辅助元件在工业、农业、医疗等领域的具体应用案例。
3. 液压辅助元件的维护与故障诊断：讲解液压辅助元件的维护保养方法和故障诊断技巧。
八、教学反馈1. 学生反馈：收集学生对课堂教学的意见和建议，不断优化教学方法。
3. 改进措施：根据学生反馈和教学反思，调整教学计划，提高教学质量。
九、教学资源1. 教材：推荐国内外优秀教材，提供详细的教学大纲和教学指导。
