上海帕萨特B5电子燃油喷射系统的故障诊断与分析0上海帕萨特B5的电子燃油喷射系统是引擎控制系统中的重要部件，它包含了燃油喷射器、油箱、燃油泵、传感器等多个组成部分。
当电子燃油喷射系统发生故障时，会导致汽车动力不足、油耗增加、尾气排放超标等问题，因此及时的故障诊断与分析是非常重要的。
首先，我们需要了解一些电子燃油喷射系统的基本原理和工作流程。
电子燃油喷射系统根据传感器所采集到的数据，通过计算机控制燃油喷射器的开启时间和喷射量，从而实现对发动机的燃烧过程进行精确控制。
常见的故障类型包括燃油泵故障、喷油嘴堵塞、传感器故障等。

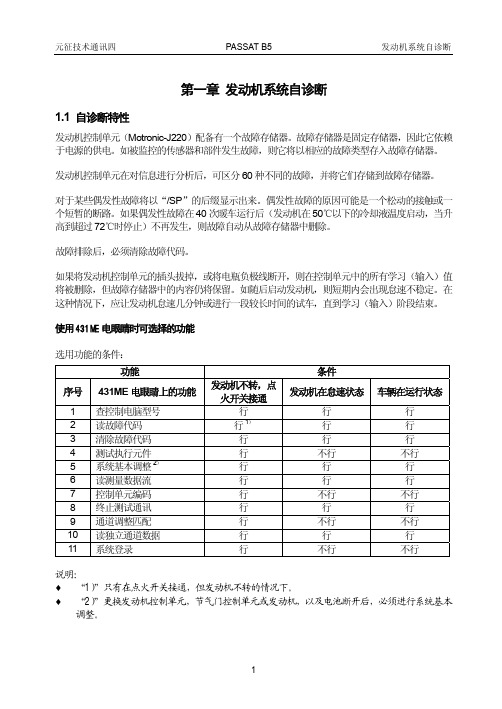

故障诊断与分析一般分为以下几个步骤：1.故障码读取：使用OBD（On-board Diagnostics）诊断仪连接汽车的OBD接口，读取故障码。
故障码是电子燃油喷射系统自身检测出来的故障代码，能够提供有关出现故障部件的信息。
2.数据流读取与分析：通过OBD诊断仪读取各个传感器的实时数据，例如发动机转速、进气温度、节气门开度等。
通过对这些数据的分析，可以判断各个传感器是否正常工作，以及发动机的工作状态是否正常。
3.系统检查与测试：对燃油泵、喷油嘴、传感器等关键部件进行检查与测试。
例如，可以通过检查油泵是否有压力输出，检查喷油嘴是否有堵塞，检查传感器输出信号是否正常等。
4.故障排除与修复：根据以上步骤的分析结果，找出具体故障原因并进行修复。
例如，如果发现燃油泵无法正常工作，可能需要更换燃油泵；如果发现喷油嘴有堵塞，可能需要清洗或更换喷油嘴。
需要注意的是，在进行故障诊断与分析时，应严格按照汽车制造商提供的故障诊断手册进行操作，以确保诊断的准确性和安全性。
此外，由于电子燃油喷射系统较为复杂，一些故障可能需要专业的维修人员进行处理。
总之，对于上海帕萨特B5的电子燃油喷射系统的故障诊断与分析，需要通过故障码读取、数据流分析、系统检查与测试等步骤，找出具体故障原因并进行修复。
这将有助于保障汽车正常工作，提高燃油利用率和减少尾气排放。

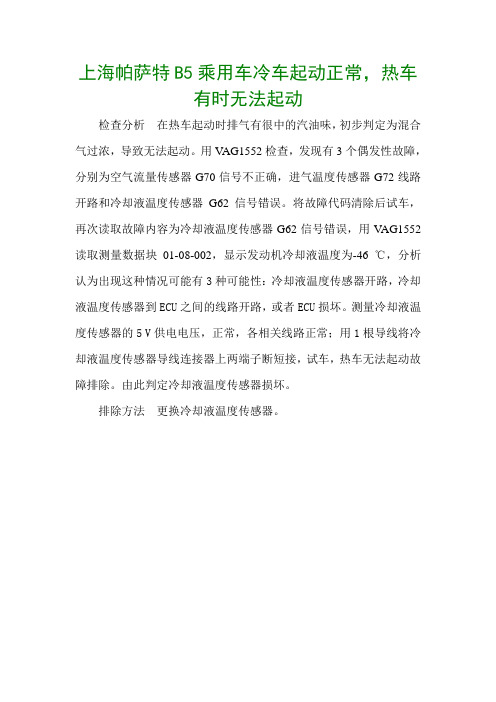

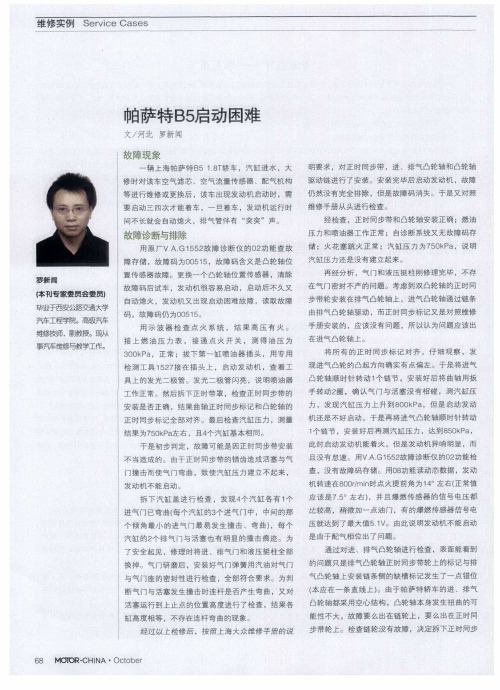

上海帕萨特B5乘用车冷车起动正常，热车
有时无法起动
检查分析在热车起动时排气有很中的汽油味，初步判定为混合气过浓，导致无法起动。
用V AG1552检查，发现有3个偶发性故障，分别为空气流量传感器G70信号不正确，进气温度传感器G72线路开路和冷却液温度传感器G62信号错误。
将故障代码清除后试车，再次读取故障内容为冷却液温度传感器G62信号错误，用V AG1552读取测量数据块01-08-002，显示发动机冷却液温度为-46 ℃，分析认为出现这种情况可能有3种可能性：冷却液温度传感器开路，冷却液温度传感器到ECU之间的线路开路，或者ECU损坏。
测量冷却液温度传感器的5 V供电电压，正常，各相关线路正常；用1根导线将冷却液温度传感器导线连接器上两端子断短接，试车，热车无法起动故障排除。
由此判定冷却液温度传感器损坏。
排除方法更换冷却液温度传感器。

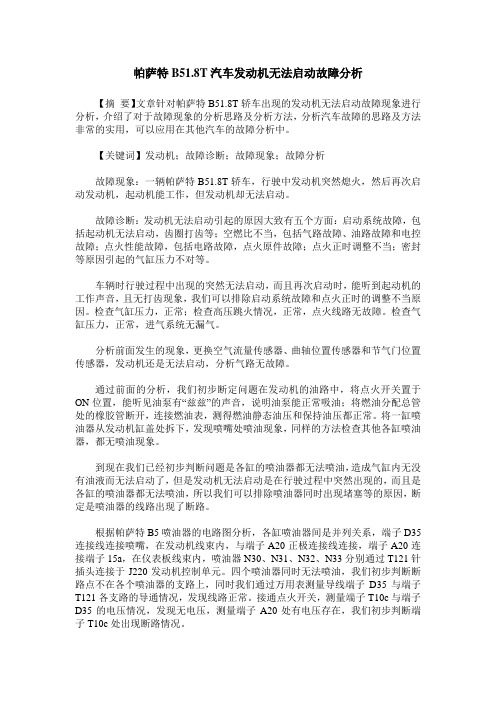

帕萨特B51.8T汽车发动机无法启动故障分析【摘要】文章针对帕萨特B51.8T轿车出现的发动机无法启动故障现象进行分析，介绍了对于故障现象的分析思路及分析方法，分析汽车故障的思路及方法非常的实用，可以应用在其他汽车的故障分析中。
【关键词】发动机；故障诊断；故障现象；故障分析故障现象：一辆帕萨特B51.8T轿车，行驶中发动机突然熄火，然后再次启动发动机，起动机能工作，但发动机却无法启动。
故障诊断：发动机无法启动引起的原因大致有五个方面：启动系统故障，包括起动机无法启动，齿圈打齿等；空燃比不当，包括气路故障、油路故障和电控故障；点火性能故障，包括电路故障，点火原件故障；点火正时调整不当；密封等原因引起的气缸压力不对等。
车辆时行驶过程中出现的突然无法启动，而且再次启动时，能听到起动机的工作声音，且无打齿现象，我们可以排除启动系统故障和点火正时的调整不当原因。
检查气缸压力，正常；检查高压跳火情况，正常，点火线路无故障。
检查气缸压力，正常，进气系统无漏气。
分析前面发生的现象，更换空气流量传感器、曲轴位置传感器和节气门位置传感器，发动机还是无法启动，分析气路无故障。
通过前面的分析，我们初步断定问题在发动机的油路中，将点火开关置于ON位置，能听见油泵有“兹兹”的声音，说明油泵能正常吸油；将燃油分配总管处的橡胶管断开，连接燃油表，测得燃油静态油压和保持油压都正常。
将一缸喷油器从发动机缸盖处拆下，发现喷嘴处喷油现象，同样的方法检查其他各缸喷油器，都无喷油现象。
到现在我们已经初步判断问题是各缸的喷油器都无法喷油，造成气缸内无没有油液而无法启动了，但是发动机无法启动是在行驶过程中突然出现的，而且是各缸的喷油器都无法喷油，所以我们可以排除喷油器同时出现堵塞等的原因，断定是喷油器的线路出现了断路。
根据帕萨特B5喷油器的电路图分析，各缸喷油器间是并列关系，端子D35连接线连接喷嘴，在发动机线束内，与端子A20正极连接线连接，端子A20连接端子15a，在仪表板线束内，喷油器N30、N31、N32、N33分别通过T121针插头连接于J220发动机控制单元。
帕萨特B5轿车怠速抖动故障一例车型：帕萨特B5 GSi 1.8T轿车。
症状：一辆帕萨特B5 GSi 1.8T 轿车，因交通事故造成前部严重受损，维修时更换了前围板、散热器、风扇、曲轴V 形带盘、正时同步带、凸轮轴罩盖、凸轮轴霍尔传感器等零件，并进行了整形修复。
修复后试车时，出现发动机在怠速工况时明显发抖的现象。
诊断：根据以往的维修经验，引起发动机怠速抖动的原因主要有：进气系统漏气；油路压力太低；空气滤清器堵塞；喷油器雾化不良、漏油或堵塞；怠速调整不当；怠速控制阀工作不良；火花塞工作不良；高压线漏电或断路；空气流量计有故障；气缸压缩压力过低。
该车装备20 气门双凸轮轴发动机，凸轮轴位置由发动机控制单元根据发动机转速自动调整。
该发动机还配有电控废气涡轮增压系统，发动机动力由电子节气门（EPC）控制。
由于该发动机结构复杂，相关元件和管路众多，增加了排除故障的难度。
通过检查了解到，该车的故障在热车、冷车时都存在，与温度无关；发抖现象只在怠速时出现，其它工况均正常；发动机加速性能正常，因此可以排除个别气缸压缩压力过低的可能性。
用V.A.G1552 故障诊断仪对发动机电控系统进行故障查询，故障码显示1 缸、2 缸有偶然点火中断的现象。
清除故障码后再起动发动机，故障码仍然出现。
查看数据流，其它传感器数据均在正常值范围内。
根据以上检查结果，可以判定1缸、2 缸有间断的点火中断现象。
该车采用4 缸独立点火方式，即每个气缸都有1 个集成了点火驱动模块、点火线圈和缸线的点火器。
结合以往的维修经验，点火中断常见的原因有：点火器损坏、工作不稳定或内部漏电；个别气缸燃烧不良，使发动机控制单元误认为点火中断。
根据发动机电路图1，检查1 缸、2缸的点火线路，如下图所示，均正常。
更换1 缸、2缸点火器，故障现象依旧，因而排除了点火器和相关电路有故障的可能性，怀疑可能是 1 缸、2 缸混合气燃烧不良。
图1点火系统电路简图结合故障现象分析，引起混合气燃烧不良可能有以下几个原因：汽油压力不稳定；进气管路和进气歧管有漏气现象；空气流量传感器信号不准，造成进气失配。
帕萨特故障案例短路导致帕萨特B5轿车无法起动故障码：17072 P0688故障现象有1 辆2002 款1.8L、5 气门、4缸发动机的帕萨特轿车，发动机型号AWL，行驶15.5 万km，司机反映：该车起动特别困难，一旦发动机起动后会出现怠速不稳，加速无力故障。
此车多次进4S 店进行维修，每次维修人员更换1 个保险丝后，发动机能顺利起动，但是此车最近一次在不平路面行驶时出现突然熄火，熄火后就再也不能起动发动机，同时，仪表盘EPC 灯一直点亮。
故障诊断与排除接车后，用故障诊断仪器KT300读取发动机控制单元故障码，故障码显示为“17072 P0688”，故障码的含义是主继电器负载回路J271 断路。
故障码显示如图1 所示。
根据故障码的含义，判断主继电器可能有问题，该继电器是ECU 盒旁边的30 号继电器，如图2 所示。
根据以往排除此例故障的经验，由于电子元件的热稳定性能差，容易导致帕萨特B5 轿车30 号继电器触点烧蚀。
更换1 个新的30 号继电器，本以为故障就排除了，但是更换新的30 号继电器后仍然不能着车。
针对此车故障现象，进行了以下检查。
1.检查防盗系统。
打开点火开关，检查防盗指示灯工作情况，打开点火开关时防盗指示灯先点亮一下再熄灭，这说明防盗系统没有问题。
2.检查燃油泵的工作情况。
开闭点火开关（但不起动发动机），在油箱处能听到燃油泵运转的声音。
说明燃油泵能正常工作。
3.检查各缸跳火。
拔下第1 缸点火线圈，在点火线圈上套装1 个新的火花塞，起动发动机进行跳火试验，火花塞不跳火。
同样方法测试第2、3和4 缸点火线圈，结果均不跳火。
4.验证曲轴位置传感器工作情况。
连接故障诊断仪KT300，打开点火开关但不起动，操作诊断仪进入读取数据流“转速”选项，起动发动机，发现诊断仪数据流“转速”选项有200r/min 显示，这说明曲轴位置传感器没有故障，因为发动机控制模块如果没有接收到曲轴位置传感器信号，就会出现发动机点火线圈不跳火，同时不喷油故障。
