振幅整合脑电图aEEG的临床应用

振幅整合脑电图aEEG的临床应用

aEEG的未来发展方向
1 2 3
完善技术标准
目前aEEG技术尚未形成统一的标准，未来需要 进一步研究和制定相关标准，提高技术的准确性 和可靠性。
拓展应用领域
目前aEEG主要应用于新生儿脑功能的评估，未 来可以拓展到其他年龄段的患者，如儿童、成人 等。
智能化分析
利用人工智能和机器学习技术对aEEG数据进行 自动分析，提高分析的效率和准确性，为临床医 生提供更可靠的参考依据。
06
结论与展望
aEEG的临床应用价值
评估新生儿脑功能
通过分析aEEG波形，可以评估新生儿的脑功能状 态，有助于早期发现脑损伤和疾病。
指导治疗和护理
aEEG监测可以为医生提供实时数据，指导治疗和 护理措施，如调整治疗方案或改善护理环境。
预测预后
aEEG的波形变化可以预测新生儿的预后，有助于 医生制定后续治疗方案和康复计划。
表现为反复发作的抽搐、意识障碍等症状。
02
癫痫的病因多样，包括遗传、脑部结构异常、脑部感
染、脑外伤等。
03
癫痫的诊断依赖于详细的病史、体格检查和必要的辅
助检查，如脑电图、磁共振成像等。
aEEG在癫痫诊断中的价值
aEEG是一种连续监测脑电活动的无创技术，能够实时反映大脑皮层的电 活动变化。
aEEG在癫痫诊断中具有重要价值，可以帮助医生判断癫痫的发作类型、 病灶部位和严重程度。
此外，aEEG还可应用于新生儿脑损伤、脑死亡的 诊断以及昏迷患者的预后评估等方面。作为一种 无创、无痛、无辐射的检查方法，aEEG在神经科 疾病的诊断和治疗中具有广泛的应用前景。
04
aEEG在睡眠研究中的应用
睡眠研究概述
睡眠是人体重要的生理过程，对健康 和认知功能有重要影响。

正常新生儿及婴儿睡眠振幅整合脑电图分析

正常新生儿及婴儿睡眠振幅整合脑电图分析

诊断新生儿及婴儿的神经系统疾病
脑炎
新生儿及婴儿的神经系统发育尚未完善，容 易受到病毒等微生物感染，导致脑炎等神经 系统疾病。睡眠振幅整合脑电图可以帮助医 生诊断脑炎，通过观察脑电波的异常表现来 判断是否有神经系统受损。
癫痫
癫痫是新生儿及婴儿常见的神经系统疾病， 通常表现为反复发作的抽搐和意识障碍。睡 眠振幅整合脑电图可以检测到癫痫发作时的 异常脑电波，帮助医生确诊并制定治疗方案 。
建立多模态睡眠监测体系
将睡眠振幅整合脑电图与其他睡眠监测技术相结合，如呼吸监测、 肌电监测等，以提供更全面的睡眠信息。
新生儿及婴儿睡眠振幅整合脑电图研究的潜在应用领域
1 2 3
临床诊断
通过对新生儿和婴儿的睡眠振幅整合脑电图分析 ，有助于早期发现睡眠障碍、癫痫等神经系统疾 病。
睡眠研究
利用睡眠振幅整合脑电图研究睡眠与认知、情绪 、行为等方面的关系，为改善婴儿和儿童的睡眠 质量提供科学依据。
数据采集
在婴儿睡眠过程中，通过电极记录脑 电波信号，并由放大器将信号放大后 传输到记录仪中。
数据处理
对采集到的脑电波数据进行处理，包 括滤波、去噪、基线校正等，以获得 清晰、准确的睡眠振幅整合脑电图图 形。
新生儿及婴儿睡眠振幅整合脑电图的评估与分析方法
评估方法：根据睡眠振幅整合脑电图的 图形特征，评估婴儿的睡眠质量、睡眠 周期变化、大脑功能状态等。
参考。
预测新生儿及婴儿的未来认知功能
要点一
学习能力
要点二
认知功能
睡眠振幅整合脑电图可以预测新生儿及婴儿未来的学习能 力。研究发现，脑电波的某些特征可以反映宝宝未来的学 习能力和认知水平。这种预测方法有助于家长和医生提前 规划宝宝的教育和培养方案。

振幅整合脑电图临床应用

振幅整合脑电图临床应用
敏感性----安全性，aEEG发现脑损伤（真阳性） 特异性----安全性，aEEG排除脑损伤（真阴性）
窒息患儿利用aEEG评估预后
• 足月窒息新生儿事后一小时内的正常aEEG图谱通常预示好的预后 • 足月窒息新生儿异常aEEG图谱预示预后不良：例如背景图像为爆 发抑制或者等电位线 • 背景模式在事后24小时内恢复的婴儿，大约60%有一个较好的预 后，如果患儿有接受亚低温治疗，则这个时间窗延长为48小时 • 睡眠觉醒周期重现的时间需要被记录下来，并且对预后有预测价 值 • 窒息后惊厥活动的出现并伴有病理性背景活动，预示着不良预后
振幅整合脑电图临床应用
工作原理
• 通过观察脑电趋势图aEEG（振幅整合脑电） 并结合 原始EEG与实时的阻抗值来实现脑功能判读，通过对 趋势图上下边界的的电压值，及谱带宽度与下边界 波动性等进行分析，以便医护人员可随时对新生儿 脑活动的放电情况进行观察和测量，从而做出准确 的判断及相应治疗。
原始EEG脑电图形
Less details 少的细节工作
pattern recognition 模式识别
© Karl F. Schett
aEEG与EEG之间的关联
正常aEEG与正常EEG—90%相关性
异常aEEG与严重异常EEG—100%相关性 惊厥活动—80%相关性
振幅整合脑电图在新生儿脑功能监测方面的临床应用
不连续，正常电压
暴发抑制 Burst Suppression（BS）
无睡眠周期 上边界 >10μ V 下边界 <5μ V 下边界波动有限 波带宽度增加（一般> 25μ V） 下边界变异性缺失（下边界平 直） 细梳齿状波形 下边界黑带约在0μ V至3-4μ V 之间
爆发抑制相关概念

振幅整合脑电图(aEEG)的临床应用

振幅整合脑电图(aEEG)的临床应用
>10 >10 >10 （暴发时电压） <10 <5
Continuous Normal Voltage （连续正常电压）
Discontinuous Normal Voltage (不连续正常电压)
Burst Suppression （爆发抑制）
Continuous Low Voltage 连续低电压
振幅整合脑电图（aEEG）的临床应用
aEEG基本原理
工作原理
• 通过观察脑电趋势图aEEG（振幅整合脑电） 并结合 原始EEG与实时的阻抗值来实现脑功能判读，通过对 趋势图上下边界的的电压值，及谱带宽度与下边界 波动性等进行分析，以便医护人员可随时对新生儿 脑活动的放电情况进行观察和测量，从而做出准确 的判断及相应治疗。
• BS+:大于100次/h • BS-:小于100次/h
连续，低电压 Continuous Low Voltage（CLV）
没有睡眠周期 上边界 <10μV 下边界 <5μV 宽带变异性有限 下边界变异性缺失（下边界平直）
无睡眠周期 上边界 >10μV 下边界 <5μV 下边界波动有限
波带宽度增加（一般> 25μV） 下边界变异性缺失（下边界平 直） 细梳齿状波形 下边界黑带约在0μV至3-4μV 之间
爆发抑制相关概念
• 爆发抑制: (burst.suppression，BS):不连续的背景形式，间歇期电 压极低，间有高幅爆发，下边界无波动性，可用灰度识别区别不 连续正常电压。
其它临床应用
更多
1、肌肉松弛/神经肌肉阻滞 2、3-4度颅内出血 3、极低出生体重儿 4、先天代谢病（尿素循环障碍、低血 糖、 低血钙） 5、新生儿戒断综合征(酒精/镇静药) 6、外科术后 7、心肺复苏后 8、需要ECMO 或先心手术

脑电图ppt课件

脑电图ppt课件
脑电图讲座
1
第一部分 脑电图基础
2
脑电图原理
• 中枢神经系统生理活动的基础是神经元的电活动
• 脑电图是通过放置适当的电极，借助电子放大技术， 将脑部神经元的自发性生物电活动加以放大100万倍 并记录
• 与心电图的原理一致是EEG将生物电活动经放大加以 描记，不同的是心电的测量单位是毫伏（mV），脑 电的单位是以微伏（μV）计算
双侧性３CPS棘慢波综合——失神发作、失神癫痫
双侧性规则/不规则多棘波多棘慢——肌阵挛发作、肌阵挛癫痫
局灶性尖/棘波及尖/棘慢波综合——部分性（局灶性）癫痫
三相波——代谢性脑病，肝肾功能衰竭及缺氧等
周期性放电——病毒性脑炎、CJD等
中央中颞尖波双向尖波——罗兰多区癫痫
慢波睡眠中持续放电——ESES
局限于额颞区周期复合波——单纯疱疹脑炎
在枕部不超过50%，其它部位不超过20% • 波幅不应过高， α波平均波幅小于100微伏，β波小于５０微
伏 • 在睁闭眼、精神活动及感受到刺激时，α波应有正常的反应 • 慢波：为散在低波幅慢波，多为θ 波，任何部位均不应有连续
性高波幅β或δ波 • 睡眠时脑波应左右对称。无异常电活动 • 无发作波： 不论在觉醒和睡眠，均不应有棘波、棘慢波综合
• 2001年的分类主要根据发作的症状进行，体现了发 作类型和解剖结构的联系
• 按照病因的不同可以划分为特发性和症状性部分性 癫痫
52
• 颞叶癫痫：耳极导联（睡眠，NREMⅡ期），Fp2、F4、C4、P4等可见正相尖波（耳极活化）
53
• 颞叶癫痫（续前图）平均导联:F8可见尖慢 波综合
• 双极导联:F8、T4可见尖波针锋相对，慢波
• 50Hz交流电伪差：由于现代EEG仪通常带有5060Hz滤波器，这种伪差在常规工作中罕有发生。伪 差的来源可能是附近电扇或空调，另一常见原36因是 来自萤光灯。因此，操作间下的房间最好悬挂白炽

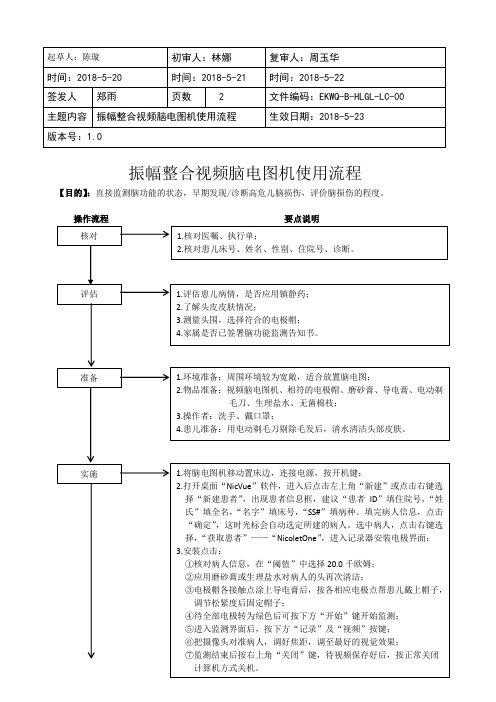

振幅整合视频脑电图机使用流程

振幅整合视频脑电图机使用流程

振幅整合视频脑电图机使用流程
【目的】：直接监测脑功能的状态，早期发现/诊断高危儿脑损伤，评价脑损伤的程度。

操作流程要点说明
【注意事项】
1、把全部的电极都接在病人头部后，再处理接触不良的电极，优先处理“REF、GND”这两个电极。

用
沾了生理盐水的棉签清洁一下接触电极的部位或导电膏不足应予补充。

2、电极线极小，保护好每根电极线，避免折断。

做好电极贴片清洁。

3、在原始脑电图右边，可以做一些标志，这些标志是用来辨别是脑电爆发还是人为干扰的波形。

4、两三个小时要去检查一下阻抗。

同时电极脱落或原始脑电不清晰要检查阻抗。

5、要注意对电极帽电线的保护，避免对电线的损伤。

6、导联选择“16导单极”，时间基准30mm/sec，通道“17”，灵敏度“100UV/cm3”，高切“40Hz”，低
切“0.500Hz”。

振幅整合脑电图在临床的应用ppt课件


29 .
妇儿中心
2020/7/12
30 .
妇儿中心
❖如上图，脑损伤患儿的aEEG（足月儿）呈 不连续性脑电图表现，最低电压在1-2μV， 无明显SWC形成。
❖多数早期aEEG有爆发抑制的窒息的婴儿神 经学的预后很差，然而如果得到快速恢复 (前24小时)，不影响存活率。
2020/7/12
31 .
aEEG背景活动的概括
2020/7/12
10 .
妇儿中心
10-20国际标准电极安置法示意图
2020/7/12
11 .
● 国际10/20电极放置标准。
妇儿中心
❖ 主要分为额区F、中央区C、顶区P、枕区O和颞区 T。
❖ 左右对称放置，左奇右偶。 ❖ 地线电极置于FPz。 ❖ 参考电极置于A1和A2等。 ❖ 数据采集 ❖ 分析 ❖ 报告 ❖ 存档
28 .
aEEG背景活动分类
妇儿中心
❖一般新生儿aEEG的背景活动分为3种：
（1）振幅正常：振幅波谱带上边界>10μV， 下边界>5μV ；
（2) 振幅轻度异常：波谱带上边界>10μV ， 下边界≤ 5μV ；
（3) 振幅重度异常：波谱带上边界< 10μV ， 下边界< 5μV ；
2020/7/12
妇儿中心
❖近年来，由脑功能监护仪（Cerebral function monitor, CFM）记录得出的振幅 整合脑电图（amplitude-integrated electroencephalogram, aEEG）在新生儿 监护中的应用逐渐增多。
2020/7/12
1.
常规脑电图
妇儿中心
2020/7/12
19 .

脑电图教学ppt课件

脑电图可以检测到脑部疾 病引起的脑电波异常，如 脑炎、脑肿瘤等，为疾病 诊断提供依据。
睡眠障碍诊断
脑电图可以监测睡眠过程 中的脑电波变化，帮助医 生诊断失眠、睡眠呼吸暂 停等睡眠障碍。
神经科学研究
神经元活动研究
脑电图可以记录神经元的电活动 ，帮助神经科学家了解大脑功能
和神经机制。
认知过程研究
通过脑电图分析，神经科学家可以 研究人类的认知过程，如注意力、 记忆、思维等。
结合其他检查手段进行综合评估。
如何提高脑电图的准确性？
选择合适的电极和导联数可以提高脑电图的准确性，电极应该根据患者 的年龄、病情和检查目的进行选择，导联数越多，记录到的脑电信号越 全面。
正确的安放电极和保持记录环境安静可以降低干扰，提高脑电图的清晰 度和准确性。
医生的专业知识和经验对于提高脑电图的准确性至关重要，医生应该熟 悉脑电图的基本原理、正常值范围和异常波形的意义，并具备解读脑电 图的能力。
脑电图的基本原理
01
02
03
神经元电活动
大脑中的神经元在活动时 会产生微弱的电信号。
电极与放大器
放置在头皮上的电极能够 检测到这些电信号，并通 过放大器将其传输到记录 设备。
波形与节律
脑电图的波形和节律反映 了大脑不同区域的活动状 态和神经元之间的相互联 系。
脑电图的分类与解读
分类
根据记录时间的长短，脑电图可分为 常规脑电图、动态脑电图和长程脑电 图。
解读
脑电图的解读需要专业知识和经验， 医生通过分析脑电图的波形和节律， 结合患者的病史和症状，进行诊断和 评估。
02
脑电图的采集与记录
脑电图的采集设备
电极帽
计算机
用于固定电极，确保电极与头皮紧密 接触。

新生儿振幅整合脑电图临床应用中国专家共识(2023)PPT课件

面临的挑战
分析新生儿振幅整合脑电图技术在发展过程 中可能面临的挑战和问题，如技术普及、成 本控制、政策支持等。
THANKS FOR WATCHING
感谢您的观看
01
振幅整合
通过计算机处理，将原始脑电图 的振幅进行整合，提取出有代表 性的波形。
时间压缩
02
03
定量分析
将长时间记录的脑电图进行时间 压缩，以便更直观地观察波形变 化。
通过计算波形的振幅、频率等参 数，对新生儿的脑功能进行定量 分析。
振幅整合脑电图优势
01
早期发现脑损伤
振幅整合脑电图能够敏感地检测 出新生儿脑损伤的早期迹象，有
早期发现脑损伤
敏感性和特异性
振幅整合脑电图对新生儿脑损伤具有较 高的敏感性和特异性，有助于早期发现 异常。
VS
异常波形识别
通过观察振幅整合脑电图的波形特征，医 生可以识别出与脑损伤相关的异常波形。
评估脑功能状态
反映大脑活动
振幅整合脑电图可以反映新生儿大脑的电活 动情况，从而评估其脑功能状态。
判断意识水平
采集时长及参数设置
采集时长
根据患儿年龄和病情，设置合适的采集时长，一般不少于30 分钟。
参数设置
设置合适的采样频率、滤波器等参数，确保采集数据质量。
数据分析与解读要点
数据预处理
对采集的脑电图数据进行预处理，去除噪声和干扰。
特征提取
提取脑电图数据的特征参数，如振幅、频率、相位等 。
结果解读
根据特征参数和临床信息，对脑电图结果进行解读和 分析，为临床诊断和治疗提供依据。
表现为睡眠-觉醒周期不明显或 缺失，可能与新生儿神经系统 发育不成熟、脑损伤或外界环 境干扰有关。

脑电图ppt课件

脑电图解读
1
脑电图 EEG
脑电图的概念 脑 电 图 (electroencephalogram) 是 脑 组
织生物电活动通过脑电图仪放大（约放大 100万倍）记录下来的曲线,由不同的脑波 活动组成。
2
脑电图 EEG
3
脑电图 EEG
4
脑电图 EEG
脑电图在诊断多种脑病中发挥着重 要作用。 例如:
10.用于精神疾病的鉴别诊断； 11.其他脑功能减退的疾病；
7
脑电图诊断系统分类
脑电图 诊断系统
常规脑电图
特殊电极 脑电图
脑电图监测 脑电地形图
头皮电极 诱发脑电图
皮层或深部电极 鼻咽或蝶骨电极
睡眠脑电图 动态脑电图 视频脑电图
数字地形图 彩色地形图
8
脑电图 EEG
脑电图参数 频率 波幅 位相关系
β波：低波幅，主要见于中央区及前头
部，以额、颞区明显。
慢波：可混有少量、散在性低波幅θ波，
主要见于额、颞区。个别δ波。
28
正常成人觉醒时的脑电图
α波的频率:8～13HZ,在同一个体,频率
相当恒定.
α波的波幅:常表现逐渐增大逐渐缩小, 成纺锤状.大于100μv的成人罕见,据统
计,>60μv仅见于6%的个体.
36
成人清醒异常脑电图类型
37
成人清醒异常脑电图类型
基本波异常及慢波异常(一)
α波异常 α频率慢化 α波泛化 α波前移 α不对称 α爆发
38
α 波泛化
α波不对称
39
α 波波幅降低
α 波波幅增高
40
成人清醒异常脑电图类型
基本波异常及慢波异常(二)
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

哪类患儿需要脑功能监测?
1、低Apgar评分
HIE
低pH值
2、生后需要复苏或人工通
气
3、肌张力/腱反射弱
神经系统合并症
1、败血症 2、缺氧 3、持续肺动脉高压 4、胎粪吸入 5、心脏畸形 6、膈疝 7、胆红素血症（胆红素脑病）
1、接受亚低温治疗的HIE患 儿 2、新生儿有明确或可疑惊 厥（临床或临床下发作） 3、有不可解释的神经系统 症状 (i.e. 严重呼吸暂停) 4、无明显异常的新生儿也 需要
B: immature or incomplete SWC (suboptimal variant)
不成熟的或者不完整的睡眠觉醒周期（变异）
C: normal SWC (Lasts > 20 Min. / cycle)
正常的睡眠觉醒周期（持续时间＞20分钟/每个周期）
© Karl F. Schettler
Isoelectric 等电位线
Seizures 惊厥
连续，正常电压 Continuous Normal Voltage（CN）
睡眠/觉醒周期 上边界> 10 µV 下边界> 5 µV 谱带宽度基本固定 下边界有波动
(通常在10-25 μV之间） (通常在7-10 μV之间） (通常在5-15 μV之间）
不连续，正常电压 Discontinuous Normal Voltage（DNV）
没有睡眠/觉醒周期 上边界> 10 µVolts 下边界< 5 µVolts 谱带变异增大 （一般大于25 µV） 下边界变异性存在（下边界有波动）
不连续，正常电压
暴发抑制 Burst Suppression（BS）
整合 改良
aEห้องสมุดไป่ตู้G
(振幅整合脑电)
图形整合方式 半对数算T法im：e co线m性pr算ess法ion0-61c0m/µhV, 对时间数压缩算：法6cm1/h0-100 µV 反应EEG最大及最小振幅情况，整合时间6秒/次
对数算法 线性算法
采用国际10/20定位系 统中P3/P4/C3/C4四 个位点。
aEEG基本原理
工作原理
• 通过观察脑电趋势图aEEG（振幅整合脑电） 并结合原 始EEG与实时的阻抗值来实现脑功能判读，通过对趋势 图上下边界的的电压值，及谱带宽度与下边界波动性等 进行分析，以便医护人员可随时对新生儿脑活动的放电 情况进行观察和测量，从而做出准确的判断及相应治疗。
原始EEG脑电图形
• BS+:大于100次/h • BS-:小于100次/h
连续，低电压 Continuous Low Voltage（CLV）
没有睡眠周期 上边界 <10μV 下边界 <5μV 宽带变异性有限 下边界变异性缺失（下边界平直）
>10 >10 >10 （暴发时电压） <10 <5
Continuous Normal Voltage （连续正常电压）
Discontinuous Normal Voltage (不连续正常电压)
Burst Suppression （爆发抑制）
Continuous Low Voltage 连续低电压
振幅整合脑电图在新生儿脑功能监测方面的临床应用
• aEEG主要提供以下的临床信息：
（1）背景活动信息（总体的脑功能及预后情况）； （2）背景活动的周期变化，相当于睡眠-觉醒周期（总体的脑功能及预后情况）； （3）惊厥事件（新生儿大脑病变易导致惊厥或癫痫发作）； （4）左右半脑功能情况的对称性 （新生儿脑损伤多为不对称发病）
Voltage Definition
(Al Naqeeb)
连续正常电压
正常 (Type 1)
不连续正常电压
中度异常(Type 2)
暴发抑制 连续低电压
等电位线
重度异常(Type 3) 重度异常(Type 3) 重度异常(Type 3)
下边界
(in μV) >5 <5 <5 <5 <5
上边界 (in μV)
睡眠觉醒周期 (SWC)
Quiet Sleep
SWC 特点
光滑的正弦曲线，下边界多见 宽波谱带表示安静睡眠期的不连续的背 景活动 窄谱带表示活动睡眠和觉醒时的连续的 活动 周期持续时间 > 20 min 完整的SWC：60-90分钟
睡眠－觉醒周期相关概念
• 正常情况下，大于34周新生儿均有正常的睡眠觉醒周期
aEEG &EEG
aEEG / CFM 振幅整合脑电/脑功能监护
Available immediately 即刻可获得
Long term monitoring 长时监测
Less details 少的细节工作 pattern recognition 模式识别
konv. EEG 全脑EEG
Not always available 非即时可获得
其它临床应用
更多
1、肌肉松弛/神经肌肉阻滞 2、3-4度颅内出血 3、极低出生体重儿 4、先天代谢病（尿素循环障碍、低血糖、 低血钙） 5、新生儿戒断综合征(酒精/镇静药) 6、外科术后 7、心肺复苏后 8、需要ECMO 或先心手术
aEEG图形判读
aEEG 分类
依背景分
(Hellstrom-Westas & Toet)
Short term monitoring 短时监测
Many details 诸多细节 Difficult interpretation 识别困难
© Karl F. Schett
aEEG与EEG之间的关联
正常aEEG与正常EEG—90%相关性 异常aEEG与严重异常EEG—100%相关性
惊厥活动—80%相关性
• 安静睡眠：QS • 活动睡眠：AS • 觉醒状态：W
• aEEG睡眠觉醒周期分类:
• 无SWC:即aEEG背 景活动无正弦样改变; • 不成熟SWC:即下边界有 周期样变化但不完全; • 成熟SWC:有明显的正弦 样改变,周期持续20 min以上。
睡眠觉醒周期（SWC）
A: No SWC
无睡眠觉醒周期
无睡眠周期 上边界 >10μV 下边界 <5μV 下边界波动有限
波带宽度增加（一般> 25μV） 下边界变异性缺失（下边界平直） 细梳齿状波形 下边界黑带约在0μ V至3-4μ V之
间
爆发抑制相关概念
• 爆发抑制: (burst.suppression，BS):不连续的背景形式，间歇期电 压极低，间有高幅爆发，下边界无波动性，可用灰度识别区别不 连续正常电压。
