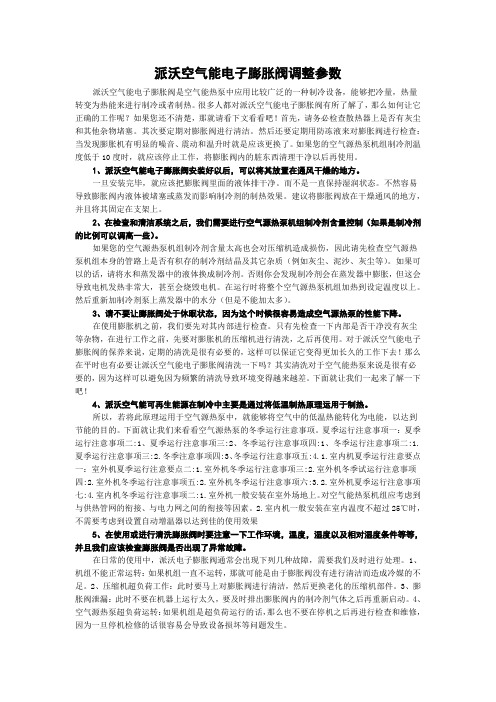

派沃空气能电子膨胀阀调整参数派沃空气能电子膨胀阀是空气能热泵中应用比较广泛的一种制冷设备,能够把冷量,热量转变为热能来进行制冷或者制热。
很多人都对派沃空气能电子膨胀阀有所了解了,那么如何让它正确的工作呢?如果您还不清楚,那就请看下文看看吧!首先,请务必检查散热器上是否有灰尘和其他杂物堵塞。
其次要定期对膨胀阀进行清洁。
然后还要定期用防冻液来对膨胀阀进行检查:当发现膨胀机有明显的噪音、震动和温升时就是应该更换了。
如果您的空气源热泵机组制冷剂温度低于10度时,就应该停止工作,将膨胀阀内的脏东西清理干净以后再使用。
1、派沃空气能电子膨胀阀安装好以后,可以将其放置在通风干燥的地方。
一旦安装完毕,就应该把膨胀阀里面的液体排干净。
而不是一直保持湿润状态。
不然容易导致膨胀阀内液体被堵塞或蒸发而影响制冷剂的制热效果。
建议将膨胀阀放在干燥通风的地方,并且将其固定在支架上。
2、在检查和清洁系统之后,我们需要进行空气源热泵机组制冷剂含量控制(如果是制冷剂的比例可以调高一些)。
如果您的空气源热泵机组制冷剂含量太高也会对压缩机造成损伤,因此请先检查空气源热泵机组本身的管路上是否有积存的制冷剂结晶及其它杂质(例如灰尘、泥沙、灰尘等)。
如果可以的话,请将水和蒸发器中的液体换成制冷剂。
否则你会发现制冷剂会在蒸发器中膨胀,但这会导致电机发热非常大,甚至会烧毁电机。
在运行时将整个空气源热泵机组加热到设定温度以上。
然后重新加制冷剂泵上蒸发器中的水分(但是不能加太多)。
3、请不要让膨胀阀处于休眠状态,因为这个时候很容易造成空气源热泵的性能下降。
在使用膨胀机之前,我们要先对其内部进行检查。
只有先检查一下内部是否干净没有灰尘等杂物,在进行工作之前,先要对膨胀机的压缩机进行清洗,之后再使用。
对于派沃空气能电子膨胀阀的保养来说,定期的清洗是很有必要的,这样可以保证它变得更加长久的工作下去!那么在平时也有必要让派沃空气能电子膨胀阀清洗一下吗?其实清洗对于空气能热泵来说是很有必要的,因为这样可以避免因为频繁的清洗导致环境变得越来越差。
电子膨胀阀原理、调试和故障维修
电子膨胀阀是一种新型的节流装置,为制冷系统的智能化控制提供了条件,具有调节范围大、动作迅速灵敏、调节精密、稳定可靠等优点。
它可以根据接受到的脉冲信号控制膨胀阀开度,保证适量的供液量和合适的过热度。
电子膨胀阀系统由电子膨胀阀阀体ETS、控制器EKC312、驱动器EKD316、压力
传感器AKS33和温度传感器AKS111组成。
控制器是该系统
的核心器件,类似于人体大脑,可以接受压力传感器和温度传感器的信号,通过内部计算发出脉冲信号来控制电子膨胀阀的开度,保证系统供液量和过热度。
安装电子膨胀阀时应注意电机应位于正上方,与阀体轴心垂直(±15°),以防止电机的润滑油沉积在阀底部,影响系统和阀体的性能。
在阀入口处安装100~120目的过滤网,以防
止异物进入。
焊接时,阀体部分的温度不能超过120℃,用水
冷却时,阀体内不能进水。
常见故障检修包括电子膨胀阀的阀门处于全闭状态和开机后电子膨胀阀内有噪音。
对于阀门处于全闭状态的故障,可以
进行复位操作来确保阀体处于开的状态,以调节膨胀阀的流量。
对于电子膨胀阀内有噪音的故障,可以检查是否存在异物或杂质,或者检查电子膨胀阀是否松动或损坏。

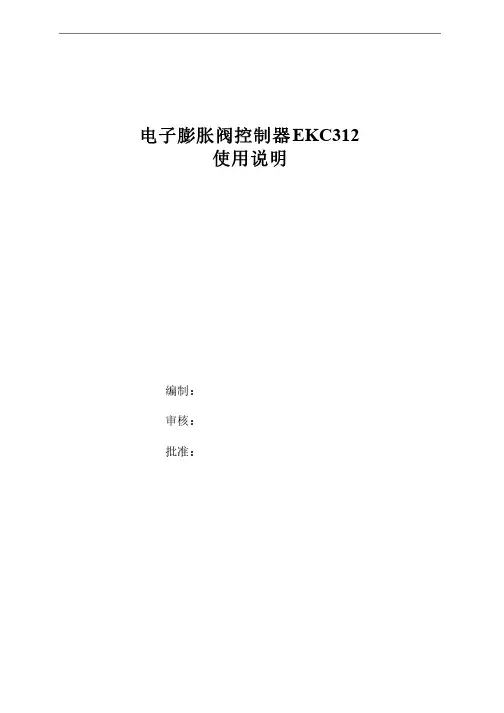

电子膨胀阀控制器EKC312 使用说明编制:编制:审核:审核:批准:批准:2 功能功能 参数参数 最小值最小值最大值最大值出厂设定表示含义表示含义通常显示通常显示显示实际过热度/阀的开度/温度温度 - K 显示过热度或阀的开度,显示过热度或阀的开度,默认显示阀的默认显示阀的开度开度如果需要查看膨胀阀的实际开度,快速按一下最下方的按钮(1S )。
参见o17 - % 参数参数单位单位(0=℃+bar/ 1=℉+psig ) r05 0 1 ℃+b 显示温度单位℃或℉,压力单位bar 或psig 控制的开始和停止r12 OFF ON ON制冷的启/停调节参数调节参数P:放大参数Kp n04 0.5 20 10(4)如果Kp 值减小,则调节过程变慢值减小,则调节过程变慢(制冷剂R134a 为4)。
I:积分时间Tn n05 30s 600s 120(200) 如果增加Tn ,则调节速度变慢,则调节速度变慢(制冷剂R134a 为200)过热度最大值过热度最大值 n09 2K 30K 4(9)满液式过热度最大值设定为4K (干式9K )过热度最小值过热度最小值 n10 1K 12K 2(5)满液式过热度最小值设定为2K (干式5K )MOP n11 0.0bar 20bar 20MOP 设定为20相当于OFF 过热度的放大系数只能由经验丰富的人员改变富的人员改变 n20 0.0 10.0 0.7系统启动时,系统启动时,如果阀的开度偏小导致低如果阀的开度偏小导致低压保护,则需提高此值;如果阀的开度过大导致系统不稳定,则需减小此值过大导致系统不稳定,则需减小此值 系统负荷低于10%的过热度最小值小值n22 1K 15K 2此项设置与EKC312控制无关控制无关 参数“n37”和“n38”用于ETS100的设定。
在更换阀时,这两个参数必须重新设定。
这两个参数必须重新设定。
从0%到100%开启所需要的总步数(*10) ETS50=262,ETS100=353, ETS250/400=381 n37 000 stp 5000 stp 381此项值由所使用的电子膨胀阀型号决定(控制器只能显示3位数字,但设定值可能出现4位数。
电子膨胀阀控制器EKC312使用说明电子膨胀阀控制器EKC312使用说明1.产品概述1.1 产品描述电子膨胀阀控制器EKC312是一款专为制冷设备设计的控制器。
它可以精确地控制膨胀阀的开度,以便实现恒定的压力和温度控制。
1.2 主要特性- 高精度的压力和温度控制- 支持多种制冷剂- 可编程的控制逻辑- 数字和模拟输入/输出接口- 易于安装和操作2.安装2.1 配置要求- 电源.220V AC,50Hz- 环境温度:-10°C至50°C- 相对湿度.20%至80%- 安装位置:确保设备安装在通风良好、无灰尘和湿度较低的区域2.2 连接电路- 将电源线连接到控制器的电源接口- 将膨胀阀和传感器连接到相应的接口- 执行必要的接地连接- 检查所有连接确保正确性3.控制器设置3.1 基本设置- 打开控制器,进入主菜单- 使用方向键选择“基本设置”选项并按确定键- 在基本设置菜单中,您可以配置时钟、语言、温度单位等参数3.2 温度控制- 在主菜单中,选择“温度控制”选项- 根据您的要求,选择恒温模式或恒温差模式- 设置所需的目标温度或温差3.3 压力控制- 在主菜单中,选择“压力控制”选项- 根据您的要求,选择恒压力模式或压差模式- 设置所需的目标压力或压差4.运行和诊断4.1 运行模式- 控制器提供自动和手动两种运行模式- 在主菜单中,选择“运行模式”选项- 选择自动或手动模式并按确定键确认选择4.2 报警和故障排除- 如遇到报警或故障情况,控制器将显示相应的错误代码- 在主菜单中选择“故障排除”选项,查看错误代码和解决办法5.附件本文档附带以下附件:- 安装图纸- 电路图6.法律名词及注释6.1 制冷剂:指用于制冷或低温设备中的化学物质,能够在压缩机、膨胀阀等设备的作用下实现制冷效果。
6.2 膨胀阀:一种用于控制制冷剂流量的装置,通过调整膨胀阀的开度来控制制冷剂的流量,从而实现制冷系统的温度和压力控制。
空调更换电子膨胀阀操作规程1. 简介空调的电子膨胀阀是控制制冷系统中制冷剂流量的重要元件。
当电子膨胀阀发生故障或需要更换时,正确的操作规程是至关重要的。
本文将详细介绍空调更换电子膨胀阀的操作规程。
2. 准备工作在进行电子膨胀阀更换之前,必须确保完成以下准备工作:2.1 断电:确保空调系统与电源断开,以避免触电伤人。
2.2 关闭阀门:关闭系统主机上的各个阀门,以停止制冷剂的流动。
2.3 安全装备:穿戴必要的安全装备,如护目镜、手套等。
3. 拆卸原电子膨胀阀3.1 检查制冷系统:确保系统完全处于停机状态,并且压力已经释放。
检查系统中是否还有残余制冷剂的存在。
3.2 松开接口:使用适当的工具松开电子膨胀阀与制冷管路的连接接口,注意避免对制冷管路造成损伤。
3.3 拆卸电子膨胀阀:将原电子膨胀阀从制冷管路上取下,并保持清洁。
3.4 清洁管路:使用干净的抹布或棉签清洁电子膨胀阀连接处的制冷剂残留物,确保连接处干净。
4. 安装新电子膨胀阀4.1 选择合适的电子膨胀阀:根据具体空调型号和规格,选择与原电子膨胀阀相匹配的新电子膨胀阀。
4.2 安装电子膨胀阀:将新电子膨胀阀与制冷管路连接,确保连接处紧固有力,避免制冷剂泄漏。
4.3 固定电子膨胀阀:根据具体型号和安装要求,将电子膨胀阀固定在指定位置。
5. 检查与测试5.1 检查连接处:仔细检查新安装的电子膨胀阀与制冷管路的连接处是否紧密,无泄漏现象。
5.2 系统充气:根据具体要求,使用适当的工具对制冷系统进行充气,确保制冷剂的充足和压力的稳定。
5.3 运行测试:重新启动空调系统,观察新安装的电子膨胀阀是否正常运行,制冷效果是否达到预期。
6. 完成事项6.1 清理工作:将现场清理干净,移除所有工具和杂物。
6.2 恢复电源:确认所有操作已经完成并检查无误后,恢复空调系统的电源供应。
6.3 测试记录:记录下更换电子膨胀阀的日期、时间、型号以及检查测试的结果,作为后续维护和保养的参考。
电子膨胀阀机理、调试和故障排查概述本文档介绍了电子膨胀阀的机理、调试方法和故障排查步骤。
电子膨胀阀是一种控制制冷系统中制冷剂流量的重要组件,正确了解其机理和掌握调试和故障排查方法对于保证制冷系统的正常运行至关重要。
机理电子膨胀阀的主要作用是通过调节膨胀阀的开度来控制制冷剂的流量。
它基于膨胀阀内部的感应传感器和控制电路来实现自动调节。
传感器监测制冷系统的温度和压力,并将这些信号传递给控制电路。
控制电路根据传感器的反馈信号控制电子膨胀阀的开合程度,从而调节制冷剂的流量,以维持系统的稳定工作状态。
调试方法步骤一:检查安装情况确保电子膨胀阀被正确安装在制冷系统中,且与其他组件连接紧密,没有松动或漏气的情况。
步骤二:检查电源供应确认电子膨胀阀的电源供应正常,以免导致电子膨胀阀无法正常工作或工作异常。
步骤三:校准电子膨胀阀根据制造商的指导,使用合适的校准工具对电子膨胀阀进行校准,以确保其准确操作和精确控制。
步骤四:调整开度根据制冷系统的要求和工作条件,适当调整电子膨胀阀的开度,以满足所需的制冷剂流量。
故障排查步骤步骤一:检查供电和连接确保电子膨胀阀的供电正常且连接良好。
排除供电故障或松动连接可能导致的问题。
步骤二:检查传感器检查电子膨胀阀内部的传感器是否工作正常,确保能够正确监测制冷系统的温度和压力。
步骤三:检查控制电路检查控制电路是否损坏或故障。
确保控制电路能够根据传感器的反馈信号正确控制电子膨胀阀的开合程度。
步骤四:检查膨胀阀开度检查电子膨胀阀的开度是否正确调整,以满足制冷系统的需求。
过小或过大的开度可能会导致制冷效果不佳或过冷/过热的问题。
结论了解电子膨胀阀的机理以及掌握调试和故障排查方法对于制冷系统的正常运行至关重要。
在安装、调试和故障排查过程中,注意检查供电和连接,校准电子膨胀阀,调整开度,并仔细检查传感器和控制电路的工作状态,以确保电子膨胀阀的正常运行。
高低温冲击试验箱电子膨胀阀与热力膨胀阀一、试验箱电子膨胀阀1.1 概述试验箱电子膨胀阀是一种用于试验箱调节温度的控制装置。
它能够根据试验箱内部温度的变化,自动调节制冷剂的流量,以达到稳定的温度控制。
相比于传统的机械膨胀阀,电子膨胀阀具有更高的精度和灵活性,并且在高、低温环境下也能够正常工作。
1.2 工作原理电子膨胀阀的工作原理是利用电子膨胀阀芯片内置的温度传感器,获取试验箱内部的温度,并与设定的温度值进行比较。
通过微处理器控制,调整电磁铁的电压和电流,从而改变阀芯的开度大小,控制制冷剂的流量,进而调节试验箱内部的温度。
1.3 使用注意事项试验箱电子膨胀阀需要与传感器、控制器等设备配合使用。
在安装和使用过程中,应注意以下事项:•电子膨胀阀的使用范围一般在-40℃~120℃之间,不能超出其额定温度范围。
•安装电子膨胀阀时,应根据制冷系统的要求进行连接和固定。
•使用前应对电子膨胀阀进行检查和测试,确保其正常工作。
•长期不使用时,应将电子膨胀阀拆卸保管。
二、试验箱热力膨胀阀2.1 概述试验箱热力膨胀阀也是一种用于试验箱控温的装置,它利用热敏感元件,检测试验箱内部温度的变化,通过传导杆将信号传递给阀芯,从而调节制冷剂的流量,控制试验箱内部的温度。
2.2 工作原理热力膨胀阀的工作原理是利用热敏感元件的热膨胀和收缩,将运动转化为机械运动,从而改变阀芯的开度大小,控制制冷剂的流量,实现温度控制。
热敏感元件通常由不同系数的金属或合金制成,其膨胀系数随温度的变化而发生变化。
2.3 使用注意事项试验箱热力膨胀阀的使用注意事项与电子膨胀阀类似,需要注意以下几点:•热力膨胀阀也需要与传感器、控制器等设备配合使用,且安装时应遵循制冷系统的要求。
•热敏感元件在长期运行过程中,可能会产生疲劳(Fatigue)现象,导致其性能下降。
因此需要定期检查和维护。
•热力膨胀阀不能过度使用,以免引起过负荷运行和损坏。
三、总结试验箱电子膨胀阀和热力膨胀阀都是用于试验箱控温的重要装置,它们分别采用电子和机械方式控制制冷剂流量,从而实现温度控制。
